Type de produit	Support mural motorisé pour téléviseur écran plat
Marque	SANUS
Modèle	VLMF109
Poids maximal supporté	50 kg (110 lb)
Distance minimale au mur (position repos)	23 cm (9 po)
Course de mouvement	17,8 cm (7 po) entre repos et extension complète
Alimentation électrique	12 V CC, 0,8 A
Type de mur compatible	Charpente en bois (montants en bois)
Matériau principal	Acier (pièces métalliques)
Fonctions principales	Motorisation avec télécommande IR, réglage automatique des limites de pivotement, deux positions préréglées mémorisables, pivotement manuel possible
Types de téléviseurs compatibles	Écrans plats avec configuration de trous VESA jusqu'à 400 x 400 mm
Nettoyage et entretien	Nettoyer avec un chiffon sec uniquement. Débrancher avant nettoyage.
Consignes de sécurité	Ne pas utiliser sur murs métalliques. Mur doit supporter 5 fois le poids total. Installation par un professionnel qualifié recommandée.
Pièces détachées et réparabilité	Contacter le service clientèle SANUS pour pièces manquantes ou endommagées. Ne pas retourner au revendeur.

FOIRE AUX QUESTIONS - VLMF109 SANUS

Quel est le poids maximal que peut supporter le support VLMF109 ?

Le support peut supporter un téléviseur pesant jusqu'à 50 kg (110 lb).

Le support VLMF109 est-il compatible avec tous les téléviseurs ?

Il est compatible avec les téléviseurs à écran plat dont la configuration de trous VESA est jusqu'à 400 x 400 mm. Vérifiez les dimensions et le poids de votre téléviseur.

Sur quel type de mur puis-je installer ce support ?

Ce support est conçu uniquement pour une installation sur des murs à charpente en bois (montants en bois). Il ne doit pas être utilisé sur des murs à montants métalliques.

Comment installer le support si ma télévision a une face arrière irrégulière ?

Utilisez les options d'installation avec entretoises fournies (étapes 5-2 ou 5-3 de la notice). Choisissez la combinaison de vis et d'entretoises la plus courte pour éviter d'endommager les composants internes.

Le support ne répond pas à la télécommande, que faire ?

Vérifiez que le cordon d'alimentation est branché sur le support et sur une prise secteur. Vérifiez que le câble IR est bien connecté et que la tête du récepteur IR est dégagée. Remplacez les piles de la télécommande si nécessaire.

Comment régler les limites de pivotement du support ?

Utilisez le réglage automatique en appuyant sur le bouton de réglage (B) en position extension, ou le réglage manuel en déplaçant le téléviseur vers la limite souhaitée et en maintenant la flèche correspondante enfoncée jusqu'à l'arrêt du clignotement.

Comment mémoriser une position préréglée ?

Amenez le téléviseur à la position souhaitée avec les flèches de la télécommande, puis maintenez enfoncée la touche Mem1 ou Mem2 jusqu'à ce que la touche blanche cesse de clignoter.

Le téléviseur s'arrête en cours de déplacement, pourquoi ?

Vérifiez qu'aucun obstacle ne bloque le mouvement. Assurez-vous que le poids du téléviseur ne dépasse pas 50 kg (110 lb).

Puis-je nettoyer le support avec un produit liquide ?

Non, nettoyez uniquement avec un chiffon sec. Ne pas utiliser de liquides ou de produits chimiques. Débranchez le support avant le nettoyage.

Où trouver des pièces de rechange si une pièce est manquante ?

Contactez le service clientèle de SANUS Systems. Ne retournez pas les pièces endommagées à votre revendeur.

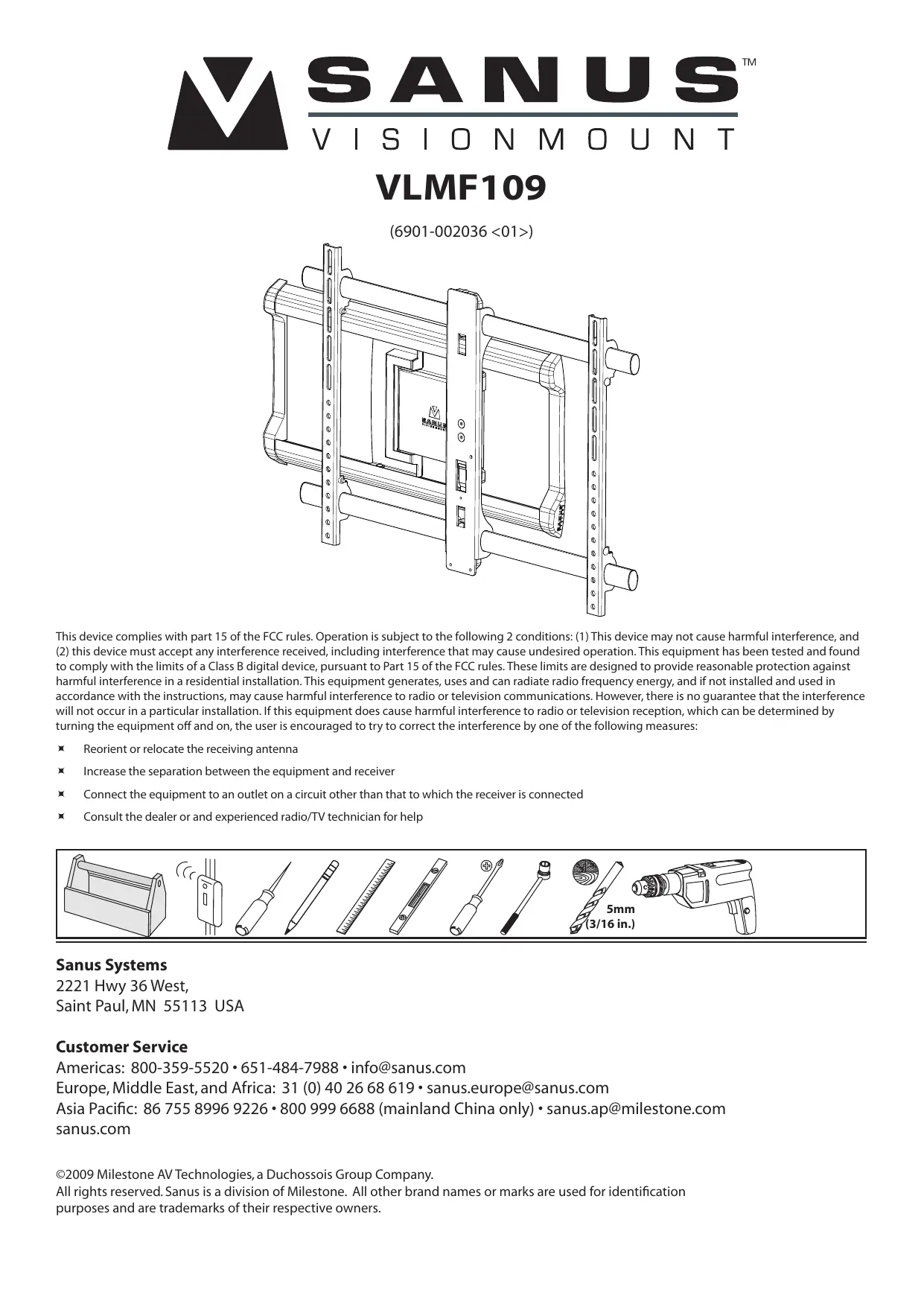

MODE D'EMPLOI VLMF109 SANUS

Merci d'avoir choisi le support mural VLMF109 de Sanus Systems. Le support mural VLMF109 est donc pour supporter des téléviseurs à écran plat pesant jusqu'à 50 kg (110 lb). Ce support s'éloigne du mur de 23 cm (9 po). Calibre électrique : CC 12 v, 0.8 A

ATTENTION: ÉVITEZ LES DOMMAGES MATERIELS ET LES BLESSURES!

• Ne pas utiliser ce produit à d'autres fins que celles spécifiées par Sanus Systems. Le mur doit pouvoir supporter cinq fois le poids total du moniteur et du support. Ce produit n'est pas conçu pour être utilisé sur des murs dont les montants sont en métal!
• Ce produit est conçu seulement pour être installé sur un mur dont la charpente est en bois! Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l'utilisation de ce produit, veuillez contacter un installateur qualifié ou le service à la clientèle de Sanus Systems.
• Sanus Systems n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.

1. Veuillez conserver ces directives.
2. Veuillez conserver ces directives.
3. Veuillez respecter tous les avertissements.
4. Veuillez suivre toutes les directives. Nettoyez avec un linge sec seulement.
5. Ne pas utiliser cet équipement après un point d'eau.
6. Nettoyez avec un linge sec seulement.
7. Ne pas bloquer les orifices d’aération. Procéder à l’installation conformément aux instructions du fabricant.
8. Ne pas installer près d'une source de chaleur, telle que des radiateurs, des registres de chaleur, des fours ou d'autres appareils (y compris des amplificateurs) qui dégagent de la chaleur.
9. N'altérez pas le dispositif de sécurité de la fiche de connexion polarisée ou avec patte de mise à la terre. Une fiche de connexion polarisée possède deux pattes, dont une plus large que l'autre. Une fiche de type mise à la terre est dotée de deux broches et d'une troisième pour la mise à la terre. La lame la plus large ou la troisième broche sont fournies pour votre sécurité. Si la fiche de connexion fournie ne s'insère pas dans votre prise, demandez à un électricien qualifié de remplacer votre vieille prise.
10. Éviter de piétiner ou de pincer le cordon d'alimentation, particulièrement au niveau de la fiche, des prises multiples et aux points de sortie de l'appareil.
11. Utilisez seulement des accessoires recommandés par le fabricant.
12. N'utilise que les chariots, supports, trépieds, brides ou tables recommandés par le fabricant ou vendus avec l'appareil. Si vous nevez utiliser un chariot, prenez des précautions lors des déplacements d'un appareil pour éviter qu'il ne tombe du chariot.
13. Débrancher l'appareil en cas d'orage ou lorsqu'il n'est pas utilisé pendant une période prolongée.
14. Confier tous les travaux d'entretien à un personnel qualifié. Un entretien est requis lorsque l'appareil a subi des dommages, tels que de l'endommagement du cordon d'alimentation ou de la prise, lorsque du liquide a été renversé ou que des objets sont tombés dans l'appareil, en cas d'exposition aux intempéries et à l'humidité, en cas d'anomalie de fonctionnement ou de chute de l'appareil.

Avertissement: pour limiter les risques d'incendie ou de CHOC électrique, maintenez cet appareil à l'abri de la PLUIE et de l'humidité.

Ne pas exposer l'appareil à des fuites, ni à des éclaboussures; aucun objet contenant du liquide, tel qu'un vase, ne doit être placé sur cet appareil.

Suivez toujours ces précautions de base pour l'utilisation d'un support électrique.

Informations importantes concernant la sécurité - conservez ces instructions

Lire l'ensemble des directives avant d'utiliser ce système de support.

Danger! pour réduire les risques d'électrocution, de brûture, d'incendie ou d'autres blessures, suivez toujours les consignes suivantes :

1. Débrancher ce support de la prise de courant avant de procéder au nettoyage.
2. Débranche-le de la prise de courant avant d'enlever ou d'ajouter des pièces.
3. N'utilisez pas ce support à d'autres fins que celles décrites dans ces directives. N'utilisez pas d'accessoires non recommandés par le fabricant.
4. Ne jamais faire fonctionner ce support si le cordon d'alimentation électrique ou la prise de courant sont endommagés. Contactez le service à la clientèle si le support ne fonctionne pas normalement.
5. Maintenir le cordon d'alimentation électrique loin des surfaces chaudes.
6. Ne jamais insérer ou échapper quelque objet que ce soit dans les ouvertures.
7. Ne pas utiliser ce support en plein air à moins que ce ne soit précisé dans les directives.
8. Acheminez les câbles selon l'illustration incluse dans les directives d'installation.

Pièces et matériel fournis

Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont présentes et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service Clientèle de Sanus Systems. Ne retournez pas les pièces endommagées à votre revendeur. N'utilisez jamais de pièces endommagées!

AVERTISSEMENT! Ce produit contient des composants de petite taille susceptibles de provoquer un étouffement en cas d'ingestion. Éloignez ces composants d'enfants en bas âge!

Fixation sur montants de bois

ATTENTION! Évitez de possibles blessures corporelles ou dommages matériels! Ne pas trop serrer les boulons tire-fond [26]. Serrez les tire-fond [26] uniquement jusqu'à ce que les rondelles [25] soient appuyées contre la plaque murale [02]. Tout matériel couvrant le mur ne doit pas excéder 16 mm. Installez la plaque murale près d'une prise de courant. Assurez-vous que le support mural ne bloque pas l'accès à la prise de courant. Le téléviseur se déplace de 17.8 cm (7 po) entre la position « Repos » et l'extension complète.

Pour faciliter l'exécution des étapes suivantes, éloignez le bras du mur. Il est permis d'allonger le bras à la main.

Installez l'assemblage du bras [03] dans la plaque murale [02]. Le téléviseur se déplace de 17.8 cm (7 po) entre la position « Repos » et l'extension complète. Utilisez les ouvertures de la plaque murale (h) pour régler la position des bras. Pour que le téléviseur soit centré en position d'extension, allez à l' étape 3-1. Pour que le téléviseur soit centré en position « Repos », allez à l' étape 3-2. Consultez les dessins pour connaître les différents choix de positions.

Installer les couvercles supérieur et inférieur.

Installation des étriers. Remarque: Pour les téléviseurs ayant une configuration de trous de 400 x 400, consultez la page 34.

1. Réglez la plaque du moniteur afin de l'adapter au patron de trous de votre moniteur.
2. Avant d'installer les supports, déterminez le diamètre des boulons pour le type de votre téléviseur : Pour les téléviseurs dont l'arête est plat ou sans obstruction, consultez l'étape 5-1 Pour les téléviseurs dont l'arête est irrégulier ou obstrué, consultez l'étape 5-2 ou 5-3.

Si vous avez besoin de plus d'espace à cause des câbles, des creux ou des protubérances, consultez l'une des options d'installation (5-2 ou 5-3) utilisant des entreprises.

1. Assurez-vous que les brides de montage sont à l'horizontale derrière le moniteur.

Les configurations standard sont illustrées. Consultez le service à la clientèle pour des applications particulières.

ATTENTION: Utilisez la combinaison la plus courte de vis et d'entretoise nécessaire pour contourner toute obstruction ou permettre l'installation d'un moniteur dont l'arrière est incurvé. L'utilisation de quincaillerie trop longue pourrait endommager les composantes internes de votre moniteur.

Pour les téléviseurs avec un espacement de 400 × 400, retirez les barres de support et les fixations verrouillables avant de terminer l'objet de fixation du support. Une fois les supports fixés au téléviseur, resserrez à nouveau les fixations verrouillables et insérez les barres de support.

Assurez-vous que la colonne centrale est alignée avec le centre du moniteur. Serrez les attaches du haut [A] et du bas [B].

Remarque : Pour un espacement de trou de 400 × 400, resserrez à nouveau les fixations verrouillables et insérez les barres de support. Puis alignez la colonne centrale et reserrez les fixations selon les directives.

Installez la bride de montage du TV [01] sur l'assemblage du bras [03]. Vous devriez entendre un clic lorsque les pièces sont correctement assemblées. Installez les vis de blocage [22].

TRÈS LOURD! Cette étape requiert deux personnes.

Installez les câbles. Le cordon d'alimentation [36] alimente le moteur du VLMF109 en courant. Le câble I/R [37] détecte le signal de la télécommande.

Attention: RISQUE D'ENDOMMAGEMENT DES CABLES! Ne faites pas passer les cables ou les fils à proximité des pièces mobiles de ce support.

Limites de pivotement et réglage de la position.

ATTENTION: Pour la méthode de réglage automatique, le support entre en contact avec le mur ou les objets selon la limite de pivotement. Pour éviter ces contacts, utilisez la méthode de réglage manuel.

Réglage automatique.

Le support en position d'extension, appuyez et relâchez le bouton de réglage (B) sur le support. Le support se mettra automatiquement en position « Repos » - Ensuite laisser le support détecteur et régler les limites de pivotement automatiquement. Lorsque le réglage est terminé, le support returnera en position « Repos ». REMARQUE : Les fonctions de la télécommande ne seront pas toutes en fonction.

Réglage manuel.

Déplacez le télévisieur vers le mur à la main ou en appuyant sur la touche « Repos » (Home). Pour régler les limites de pivotement, appuyez et maintenez enfoncée la touche à la limite de pivotement à gauche désirée. Ensuite appuyez et maintenez enfoncée la touche jusqu'à ce que la touche blanche cesse de clignoter. Répétez ces étapes pour les limites de pivotement à droite en utilisant la flèche droite.

Configuration des positions préréglées

Configurez la position préréglée en utilisant les flèches gauche et droite de la télécommande. Ensuite, appuyez et maintenez enfoncée la touche Mem1 jusqu'à ce que la touche blanche cesse de clignoter. Répétez ces étapes en utilisant la touche Mem2 pour la deuxième position préréglée.

Pour déplacer le téléviseur dans une position préréglée, appuyez sur la touche Mem désirée.

Pour effacer les positions préréglées, déplacez le téléviseur en position « Repos ». Appuyez et maintenez enfoncée la touche de mémoire appropriée jusqu'à ce que la touche blanche cesse de clignoter.

REMARQUE: Le support peut être positionné manuellement en appuyant sur la flèche désirée. Pour une extension droite et en avant, appuyez et maintenez la touche blanche et ▲ en même temps.

Le support automatisé ne répond pas aux commandes de la télécommande :

1. Cause probable: l'extrémité du cordon d'alimentation électrique est peut-être débranchée de la prise de courant. Vérifiez le branchement de la prise de courant.
2. Cause probable: l'extrémité du cordon d'alimentation électrique peut être débranchée du support mural. Vérifiez le branchement du support.
3. Cause probable : la prise IR peut être lâche ou débranchée du support. Vérifiez le branchement du support.
4. Cause probable : la tête du récepteur IR [37] peut être mal située et incapable de recevoir le signal IR de la télécommande [33]. Replacez la tête du récepteur IR. Vous devriez voir une lumière verte sur la tête du récepteur IR lorsque vous appuyez sur une touche de la télécommande.
5. Cause probable : les piles de la télécommande [33] sont peut-être faibles. Remplacez les piles.
6. Cause probable : un obstacle empêche le mouvement du téléviseur. Recherchez la présence d'un obstacle empêchant le déplacement du téléviseur. Si c'est le cas, retirez ou déplacez l'objet.

Le téléviseur arrête de se déplacer vers le haut au milieu de l'opération :

1. Cause probable: recherchez la présence d'un obstacle empêchant le déplacement du téléviseur. Si c'est le cas, retirez ou déplacez l'objet.
2. Cause probable: le poids du téléviseur dépasse la limite maximale permise par le support. Assurez-vous que le poids du téléviseur ne dépasse pas 50kg (110 lb).

Milestone AV Technologies et ses sociétés associées et ses filiales (collectivement dénommées « Milestone ») se sont efforcées de rendre ce manuel précis et complet. Cependant, Milestone ne garantit pas que les informations qu'il contient couvrent tous les détails et toutes les conditions ou variations. Il ne parait pas non plus à toute éventualité relative à l'installation ou à l'utilisation de ce produit. Les informations contenues dans ce document peuvent faire l'objet de modifications sans avertissement ou obligation préalable quelconque. Milestone ne donne aucune garantie explicite ou implicite quant aux informations contenues dans le manuel. Milestone n'assume aucune responsabilité quant à l'exactitude, l'exhaustivité ou la suffisance des informations contenues dans ce document.
