C2-450 - Amplificateur audio BEGLEC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil C2-450 BEGLEC au format PDF.
| Marque | BEGLEC |
| Modèle | C2-450 |
| Type de produit | Amplificateur audio professionnel |
| Puissance de sortie (stéréo 8 Ω) | 300 W + 300 W |
| Puissance de sortie (stéréo 4 Ω) | 450 W + 450 W |
| Puissance de sortie (bridge 8 Ω) | 800 W |
| Puissance de sortie (parallèle 8 Ω) | 450 W + 450 W |
| Puissance de sortie (parallèle 4 Ω) | 780 W + 780 W |
| Réponse en fréquence | 10 Hz - 50 kHz (-1,5 dB) |
| Sensibilité d'entrée | 0,77 V / 26 dB / 1,4 V (sélectionnable) |
| Impédance d'entrée (balancée) | 20 kΩ |
| Rapport signal/bruit (A-weighted) | >90 dB |
| Diaphonie (1 kHz, 8 Ω) | >70 dB |
| Facteur d'amortissement (1 kHz, 8 Ω) | >150 |
| Vitesse de balayage | 30 V/μs |
| Entrées | XLR balancées, Jack 1/4" balancé/non balancé |
| Sorties | Borniers, Speakon |
| Sélecteur de mode | Stéréo, Bridge (mono), Parallèle |
| Protections | Court-circuit, limiteur de courant, défaut DC, fusible, thermique, transitoires, démarrage progressif |
| Refroidissement | Ventilateur à vitesse variable |
| Alimentation | 230 V ~ 50 Hz |
| Dimensions (L x P x H) | 483 x 430 x 132 mm |
| Fonctions supplémentaires | Alimentation servo, soft start, indicateurs LED (power, bridge, parallèle, protection, clip) |
FOIRE AUX QUESTIONS - C2-450 BEGLEC
Questions des utilisateurs sur C2-450 BEGLEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice C2-450 - BEGLEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C2-450 de la marque BEGLEC.

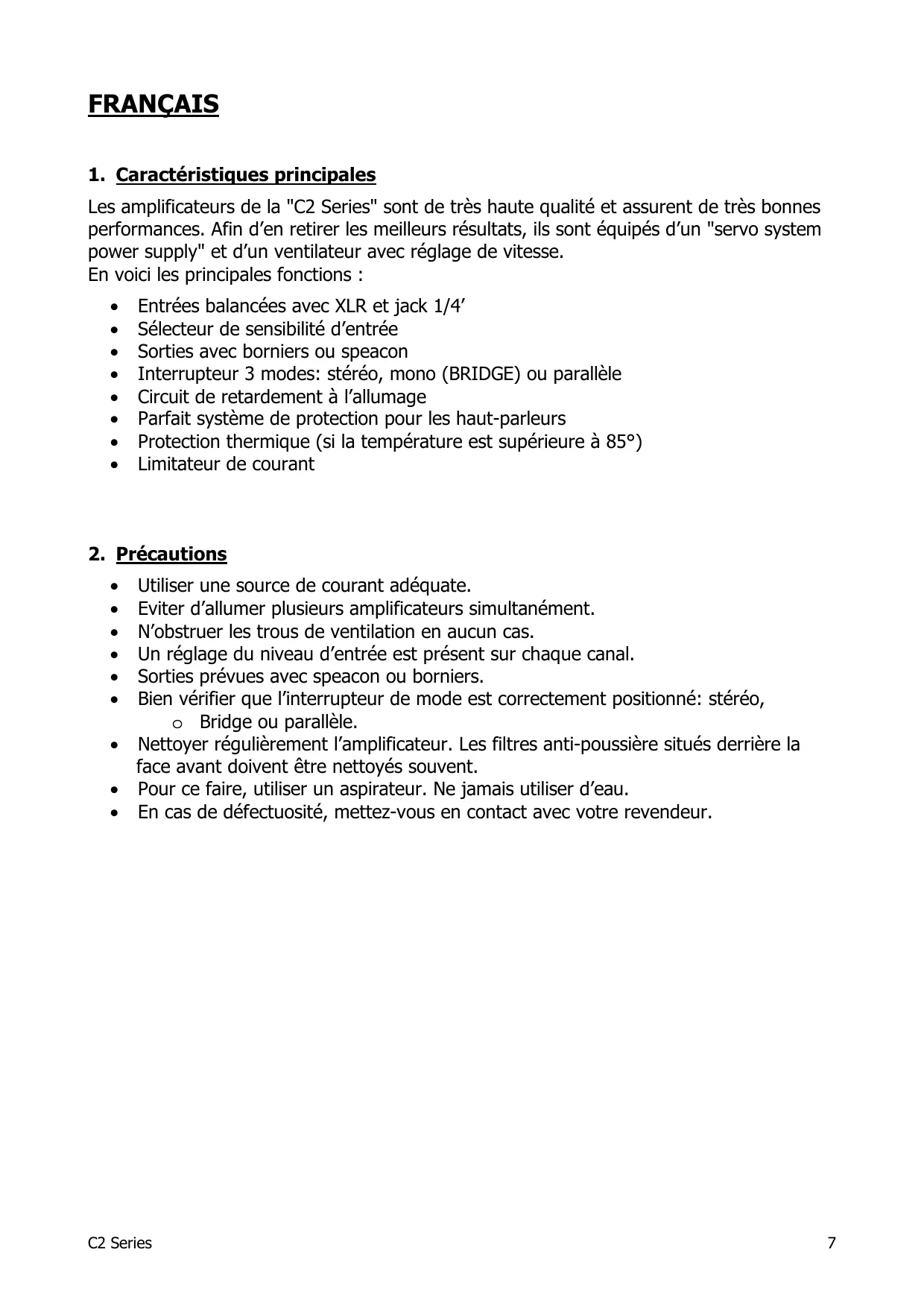

MODE D'EMPLOI C2-450 BEGLEC
1. Caractéristiques principales
Les amplificateurs de la "C2 Series" sont de très haute qualité et assurent de très bonnes performances. Afin d'en obtenir les meilleurs résultats, ils sont équipés d'un "servo system power supply" et d'un ventilateur avec réglage de vitesse.
En voici les principales fonctions : Régulation de vitesse du ventilateur Servo system power supply
- Entrées balancées avec XLR et jack 1/4'
- Sélecteur de sensibilité d'entrée Sorties avec borniers ou speaker
- Interrupteur 3 modes : stéréo, mono (BRIDGE) ou parallèle Circuit de retardement à l'allumage
- Parfait système de protection pour les haut-parleurs Protection thermique (si la température est supérieure à)
- Limitateur de courant
2. Précautions
Utiliser une source de courant adecquate. - Eviter d'allumer plusieurs amplificateurs simultanément. N'obstruer les trous de ventilation en aucun cas. - Un réglage du niveau d'entrée est présent sur chaque canal. Sorties prévues avec speacon ou borniers. - Bien vérifier que l'interrupteur de mode est correctement positionné: stéreo, Bridge ou parallèle. - Nettoyer régulièrement l'amplificateur. Les filtres anti-poussière situés derrière la face avant doivent être nettoyés souvent. Pour ce faire, utiliser un aspirateur. Ne jamais utiliser d'eau. - En cas de défectuosité, mettez-vous en contact avec votre revendeur.

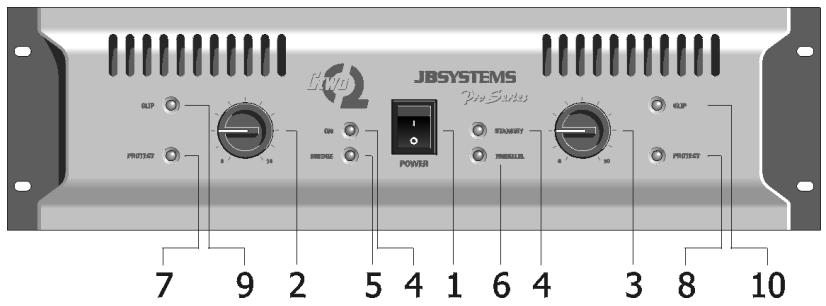

1. Interrupteur on/off
Ce bouton permet d'allumer l'amplificateur. Un retard à l'allumage sera constaté, il est du au système "soft start".
Grâce à ces potentiomètres, vous pouvez ajuster le niveau d'entrée de chaque côté. En mode Bridge ou parallèle, seul le potentiomètre gauche est actif.
4. Indicateur power on (vert)
Indique que l'amplificateur est allumé.
5. Indicateur de mode bridge (mono) (vert)
Indique que l'amplificateur travaille en mode. Dans ce cas, seul le canal gauche nécessite un signal d'entrée.
6. Indicateur de mode parallèle (vert)
Indique que l'amplificateur travaille en mode. Le signal d'entrée sera donc uniquement appliqué au canal gauche.
7 Y 8. Led de protection (jaune)
Cette Led s'allume en cas de défectuosité ou lorsque la température est supérieure à
9 Y 10. led (clip) du niveau maximum (rouge)
Ce Led s'allume dans deux cas :
a. Lorsque le signal de sortie atteint son niveau maximum, le Led s'allume. Ceci est accompagné d'une distorsion du signal audio. Si ceci survient, réduisez le niveau d'entrée. b. Si le Led s'allume de manière continue, ILA signifie qu'il y a un court-circuit. Eteindre l'amplificateur et rechercher les causes du problème dans les connexions.

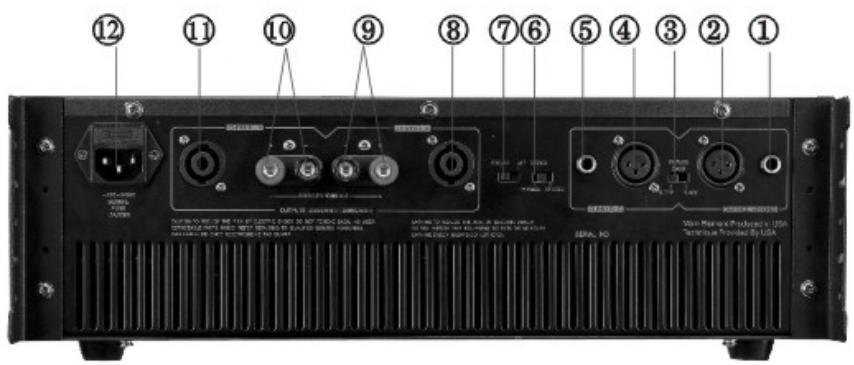

1 Y 5. Entrées avec jack 1/4
Vous pouvez utiliser un signal d'entrée balancé ou non balancé.
Non balancé : utiliser un jack mono. Tip = signal, Sleeve = masse - Balancé : utiliser un jack stéréo. Tip = signal +, Ring = signal -, Sleeve = masse
2 Y 4 entrees avec XLR
Vous pouvez utiliser un signal d'entrée balancé ou non balancé.
Non balancé : Pin1 = masse, Pin2 = signal, Pin3 = masse - Balancé : Pin1 = masse, Pin2 = signal +, Pin3 = signal -
3. Sélecteur de sensibilité d'entrée
La position de cet interrupteur est très importante et dépend du niveau de sortie du préamplificateur.
Il existe 3 positions :
Puissance totale de sortie à 0.77V de niveau d'entrée 26 dB de gain du niveau d'entrée - Puissance totale de sortie à 1.4V de niveau d'entrée. Utiliser cette position avec les tables de mixage JB Systems.
6. Sélecteur de mode
Trois modes sont possibles : stéréo, mono "BRIDGE" ou parallèle.
En mode stéréo, connecter l'entrée et la sortie des 2 canaux. - En mode Bridge, le signal d'entrée doit uniquement être appliqué au canal gauche. - En mode parallèle, le signal d'entrée doit uniquement être appliqué au canal gauche.
7. Interrupteur de mise à la terre
La position "lift" permet de couper la terre entre l'amplificateur et les châssis des autres composants (suppression de boucles de terre).
Sortie avec Spécac
En mode stéréo, vous pouvez utiliser des Speacon pour connecter vos haut-parleurs.
Les connexions sont :
1+ et 2+: signal
1- et 2-: masse
- Prise de courant et fusible
Si le fusible est cassé, changer celui-ci par un nouveau de même type et valeur.
4. Opération en mode bridge et parallèle
A. Mode Bridge
Eteindre l'amplificateur - Connecter l'entrée sur le canal 1 (gauche) uniquement. - Connecter le haut-parleur entre les borniers rouges (impédance minimale 8 ohm):
- Bornier rouge canal 1 : signal +
- Bornier rouge canal 2 : signal - (masse)
- Mettre l'interrupteur de mode sur la position BRIDGE. Allumer l'amplificateur.
B. Mode parallèle
Eteindre l'amplificateur - Connecter l'entrée sur le canal 1 (gauche) uniquement. - Connecter les haut-parleurs de manière habituelle (comme si c'était en mode stéréo): - Mettre l'interrupteur de mode sur la position Parallele - Allumer l'amplificateur
5. Spécifications techniques
| MODEL | C2-450 | C2-650 | C2-800 | |
| Output Power | Stereo 8 Ohm Stereo 4 Ohm Bridge 8 Ohm Parallel 8 Ohm Parallel 4 Ohm | 300W + 300W 450W + 450W 800W | 400W + 400W 650W + 650W 1000W | 450 W + 450W 780W + 780W 1300W |
| Frequency Response | 10Hz-50KHz -1,5dB | 10Hz-50KHz -1,5dB | 10Hz-50KHz -1,5dB | |
| Input Sensitivity | 0,77V/26dB/1,4V | 0,77V/26dB/1,4V | 0,77V/26dB/1,4V | |
| Maximum Input Level | 2 Volt | 2 Volt | 2 Volt | |
| Input Impedance Active Balanced | 20k Ohms | 20K Ohms | 20K Ohms | |
| S/N Ratio A-Weighted RMS | >90dB | >95dB | >100dB | |
| Crosstalk at rated output power 8 Ohm 1KHz | >70dB | >70dB | >70dB | |
| Damping factor at 1KHz 8 Ohm | >150 | >200 | >200 | |
| Slew Rate Internal | 30V/μs | 35V/μs | 40V/μs | |
| Protection | Short circuit, current limited, DC fault, AC line fuse, thermal cut off, power up/down transients, slow start | Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start | Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start | |
| Cooling | Variable Speed Fan | |||
| Power Supply | 230V-50Hz | |||
| Dimensions (mm) | 483 x 430 x 132 | |||
