GEBRUIKSAANWIJZING C2-450 BEGLEC

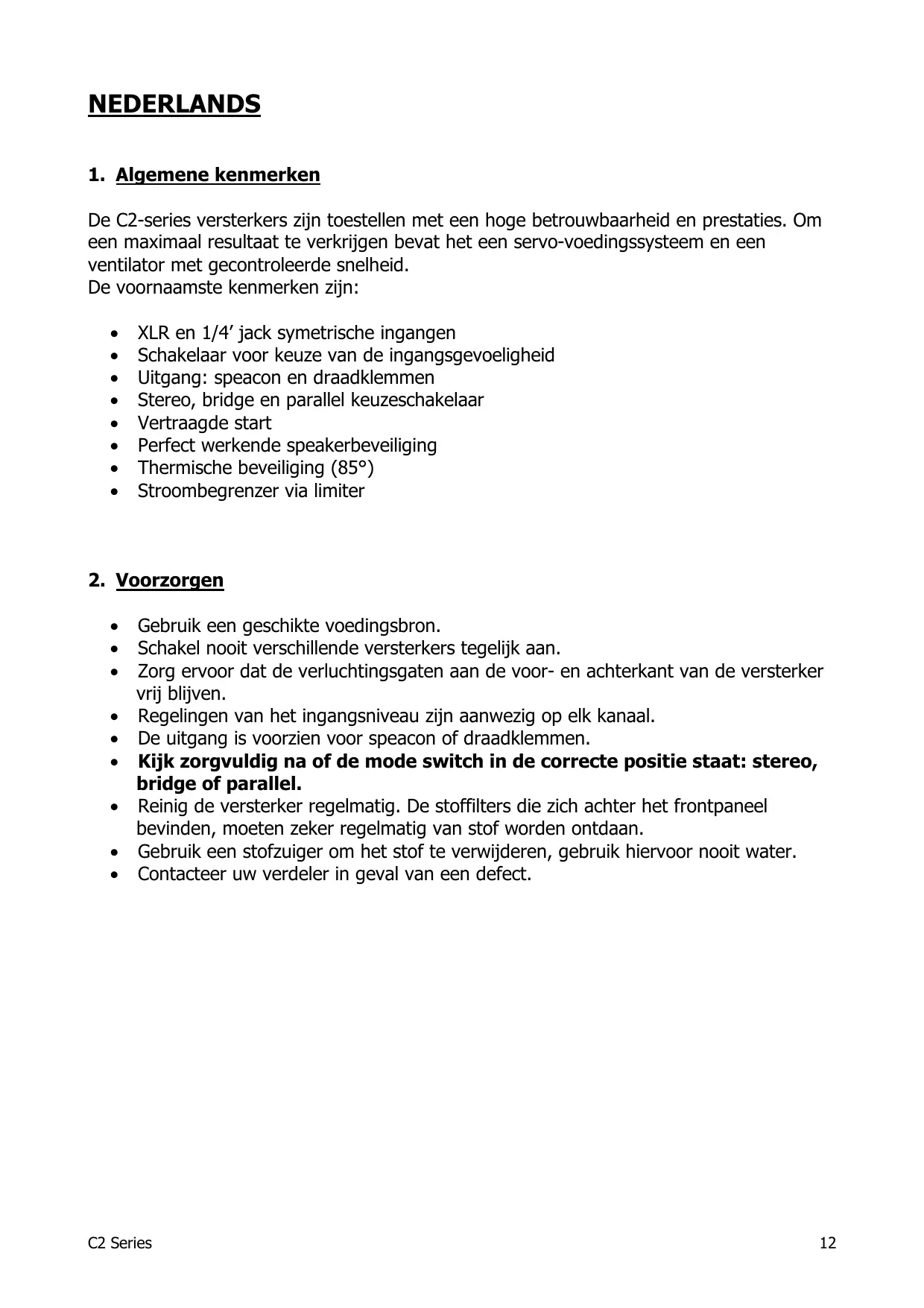

De C2-series versterkers zijn toestellen met een hoge betrouwbaarheid en prestaties. Om een maximaal resultaat te verkrijgen bevat het een servo-voedingssysteem en een ventilator met gecontroleerde snelheid. De voornaamste kenmerken zijn:

XLR en 1/4’ jack symetrische ingangen Schakelaar voor keuze van de ingangsgevoeligheid Uitgang: speacon en draadklemmen Stereo, bridge en parallel keuzeschakelaar Vertraagde start Perfect werkende speakerbeveiliging Thermische beveiliging (85°) Stroombegrenzer via limiter

Gebruik een geschikte voedingsbron. Schakel nooit verschillende versterkers tegelijk aan. Zorg ervoor dat de verluchtingsgaten aan de voor- en achterkant van de versterker vrij blijven. Regelingen van het ingangsniveau zijn aanwezig op elk kanaal. De uitgang is voorzien voor speacon of draadklemmen. Kijk zorgvuldig na of de mode switch in de correcte positie staat: stereo, bridge of parallel. Reinig de versterker regelmatig. De stoffilters die zich achter het frontpaneel bevinden, moeten zeker regelmatig van stof worden ontdaan. Gebruik een stofzuiger om het stof te verwijderen, gebruik hiervoor nooit water. Contacteer uw verdeler in geval van een defect. C2 Series

3. Belangrijkste Gebruiksfuncties

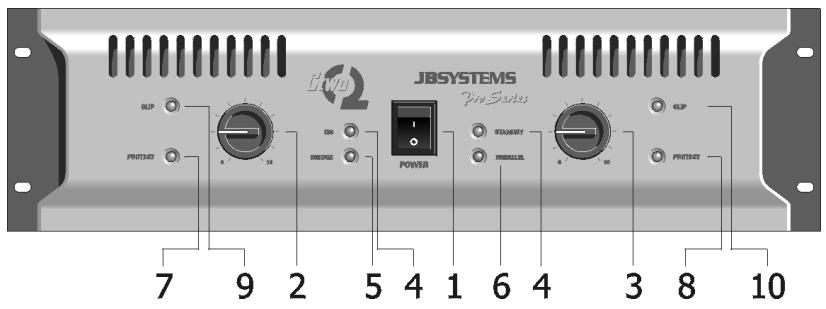

Met deze schakelaar zet u het toestel aan of uit. U zal een kleine aanschakelvertraging vaststellen, met name een zachte start. 2/3. Ingangsregeling Met deze draaipotentiometers kan u het ingangsniveau van elke zijde aanpassen. In bridge of parallel mode is enkel de linkerregeling actief.

4. Power ON Indicator (groen)

Duidt aan dat de versterker is aangesch akeld.

5. Bridge Mode Indicator (groen)

Duidt aan dat de versterker in bridge mode werkt. In dit geval moet u enkel het linkerkanaal een ingangssignaal geven.

6. Parallel Mode Inidicator (groen)

Duidt aan dat de versterker in parallel mode werkt. Enkel het linkerkanaal heeft een ingangssignaal nodig. 7/8. Beveiligings LED (geel) Deze led licht op wanneer de versterker oververhit is (thermische beveiliging) of wanneer er iets verkeerd is met de versterker. 9/10. Peak Level (clip) Indicator (rood) Deze leds lichten op in volgende gevallen: a. Wanneer het uitgangssignaal zijn maximum niveau bereikt, zal de led oplichten. Dit komt samen met een vervorming van het audiosignaal. Wanneer dit gebeurt, moet u het ingangssignaal verminderen. b. Wanneer een ingangssignaal aankomt en de clip continue oplicht, dan is er sprake van een kortsluiting aan de uitgang. Zet de versterker af en kijk na welk probleem zich bij de belasting (luidsprekers en kabels) voordoet. C2 Series

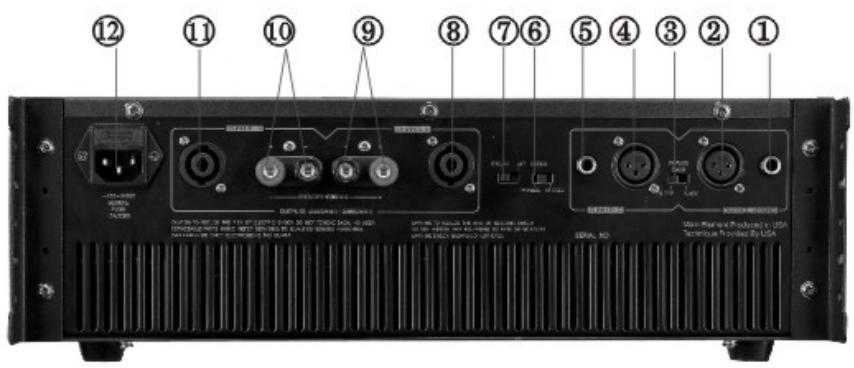

B. Achteraanzicht 1/5. 1/4' Jack Ingangen Je kan met een symetrisch of asymetrisch ingangssignaal werken.

Asymetrisch: gebruik een monojack. Tip=signaal, Massa=massa. Symetrisch: gebruik een stereo jack. Tip=signaal+, Ring=signaal-, Massa=massa 2/4. XLR Ingangen Je kan met een symetrisch of asymetrisch ingangssignaal werken.

3. Schakelaar Ingangsgevoeligheid

De positie van deze schakelaar is zeer belangrijk en hangt af van het uitgangsniveau van uw voorversterker. Er zijn drie mogelijkheden:

Volledig vermogen bij 0,77 Volt ingangssignaal 26 dB versterking van het ingangssignaal Volledig vermogen bij 1,44 Volt ingangssignaal. Deze positie is aangewezen indien u met een JBSystems mengtafel werkt.

6. Mode Keuzeschakelaar

U kan kiezen tussen stereo, bridge of parallel mode. Wanneer u stereo kiest (klassieke methode), dan werkt u met 2 ingangssignalen (links en rechts) en met 2 verschillende uitgangssignalen (links en rechts). De klankkasten worden telkens aangesloten tussen de zwarte en de rode draadklem.

• Wanneer u in bridge mode werkt, is er enkel een ingangssignaal op het linkerkanaal nodig.
• Wanneer je in parallel mode werkt, is er enkel een ingangssignaal op het linkerkanaal nodig.

Wanneer je deze schakelaar in de ‘lift’ positie zet, verbreek je de aardingslus tussen de versterker en het chassis van de verschillende apparaten. C2 Series

8/11. Speacon Output Wanneer u in stereo mode werkt, kan u de speacons gebruiken voor het aansluiten van de klankkasten. De aansluitingen zijn: 1+ and 2+ : signaal

9/10. Draadklemmen In stereo mode: Rood = signaal Zwart = massa

12. Voedingsconnector en zekering

Wanneer de zekering defect is, vervang deze dan steeds door eenzelfde type en waarde.

Zet de versterker af Sluit het ingangssignaal enkel op het linkerkanaal aan Sluit het luidsprekersysteem aan tussen de rode draadklemmen ƒRode klem CH1: signaal + ƒRode klem CH2: signaal – De minimum impedantie van het luidsprekersysteem moet 8 Ohm zijn. Zet de mode schakelaar in bridge positie Schakel de versterker aan B. Parallel Mode Zet de versterker af Sluit het ingangssignaal enkel op het linkerkanaal aan Sluit uw luidsprekers op de normale manier aan zoals u dat in de gewone stereo mode zou doen

• Zet de mode schakelaar in parallel positie
• Zet de versterker aan

MODEL C2-450 C2-650 C2-800 300W + 300W 450W + 450W 800W 400W + 400W 650W + 650W 1000W 450 W + 450W 780W + 780W 1300W 10Hz-50KHz -1,5dB 10Hz-50KHz -1,5dB 10Hz-50KHz -1,5dB 0,77V/26dB/1,4V 0,77V/26dB/1,4V 0,77V/26dB/1,4V 2 Volt 2 Volt 2 Volt 20k Ohms 20K Ohms 20K Ohms Signaal/Ruis verhouding >90dB >95dB >100dB Overspraak op vol vermogen (1 kHz) >70dB >70dB >70dB Dempingsfactor (1KHz 8 Ohm) >150 >200 >200 30V/µs 35V/µs 40V/µs Uitgangsvermogen Stereo 8 Ohm Stereo 4 Ohm Bridge 8 Ohm Parallel 8 Ohm Parallel 4 Ohm Frequentiebereik Ingangsgevoeligheid Maximaal ingangssignaal Ingangsimpedantie (symetrisch) Slew Rate (Intern) Beveiliging Koeling Kortsluiting, Kortsluiting, Kortsluiting, stroombegrenzing, stroombegrenzing, stroombegrenzing, zekering, thermisch, zekering, thermisch, zekering, thermisch, voedingsvariaties, voedingsvariaties, voedingsvariaties, vertraging bij vertraging bij vertraging bij opstarten, opstarten, opstarten, ventilator met ventilator met ventilator met snelheidsregeling snelheidsregeling snelheidsregeling Ventilator met snelheidsregeling Voedingsspanning 230V-50Hz Afmetingen (mm) 483 x 430 x 132 C2 Series
