BEDIENUNGSANLEITUNG C2-450 BEGLEC

5. Technische gegevens

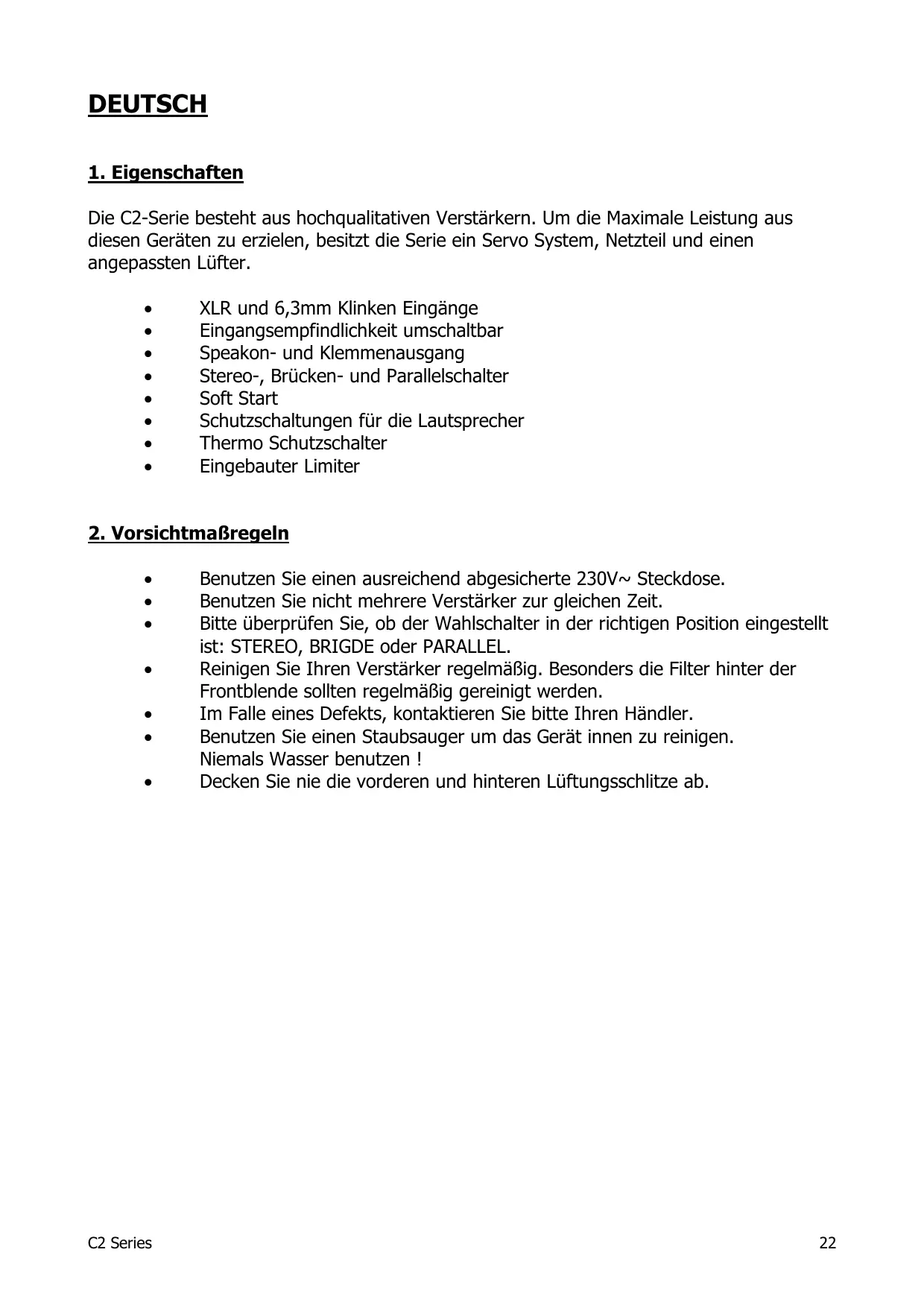

Die C2-Serie besteht aus hochqualitativen Verstärkern. Um die Maximale Leistung aus diesen Geräten zu erzielen, besitzt die Serie ein Servo System, Netzteil und einen angepassten Lüfter.

XLR und 6,3mm Klinken Eingänge Eingangsempfindlichkeit umschaltbar Speakon- und Klemmenausgang Stereo-, Brücken- und Parallelschalter Soft Start Schutzschaltungen für die Lautsprecher Thermo Schutzschalter Eingebauter Limiter

2. Vorsichtmaßregeln

C2 Series Benutzen Sie einen ausreichend abgesicherte 230V~ Steckdose. Benutzen Sie nicht mehrere Verstärker zur gleichen Zeit. Bitte überprüfen Sie, ob der Wahlschalter in der richtigen Position eingestellt ist: STEREO, BRIGDE oder PARALLEL. Reinigen Sie Ihren Verstärker regelmäßig. Besonders die Filter hinter der Frontblende sollten regelmäßig gereinigt werden. Im Falle eines Defekts, kontaktieren Sie bitte Ihren Händler. Benutzen Sie einen Staubsauger um das Gerät innen zu reinigen. Niemals Wasser benutzen ! Decken Sie nie die vorderen und hinteren Lüftungsschlitze ab.

3. Wichtige Funktionen

Mit diesem Schalter schalten Sie den Verstärker an. Sie werden eine kurze Verzögerung nach dem Einschalten feststellen. Dies wird verursacht durch den Soft Start. 2/3. Eingangseinsteller Mit diesen Einstellern könne Sie für jeden Kanal die Lautstärke einstellen. Im BRIGDE oder PARALLEL Modus ist nur der linke Einsteller in Betrieb.

4. Netzkontroll-LED (grün)

Leuchtet, wenn der Verstärker eingeschaltet ist.

5. BRIDGE Modus LED (grün)

Leuchtet, wenn der Verstärker im BRIDGE Modus arbeitet. In dieser Funktion benötigt nur der linke Kanal ein Eingangssignal.

6. PARALLEL Modus LED (grün)

Leuchtet, wenn der Verstärker IM PARALLE Modus arbeitet. Das Eingangssignal darf nur am linken Kanal anliegen. 7/8. Störungs LED (gelb) Leuchtet, wenn der Verstärker überhitzt ist (Temperaturschutz) oder bei einem anderen Fehler im Geräteinneren. 9./10. PEAK LEVEL (CLIP) LED (rot) Leuchtet : a) Wenn ein Eingangssignal anliegt, und die CLIP-LED’s leuchten ständig, liegt am Lautsprecherausgang ein Kurzschluss vor. Bitte trennen Sie den Verstärker sofort vom Stromnetz und beheben Sie den Kurzschluss. b) Wenn das Ausgangssignal seine Grenze erreicht hat, leuchtet die LED. Das Eingangssignal übersteuert. Reduzieren Sie den Eingangslautstärke. C2 Series

B. Rückseite: 1/5. Klinkeneingang 6,3 mm Sie können ein symetrisches oder unsymetrisches Eingangssignal verwenden. Unsymetrisch: Mono-Klinke. Spitze: Signal, Hülle: Masse Symetrisch: Stereo-Klinke. Spitze: Signal +, Ring: Signal -, Hülle: Masse 2/4. XLR Eingang Sie können ein symetrisches oder unsymetrisches Eingangssignal verwenden. Unsymetrisch: PIN1: Masse PIN2: Signal PIN3:Masse = PIN1 Symetrisch: PIN1: Masse PIN2 Signal + PIN3: Signal –

3. Empfindlichkeitsschalter

Die Position des Schalter ist sehr wichtig für das Eingangssignal des Vorverstärkers.

• Volle Leistung bei 0,77 Volt
• Volle Leistung bei 1,4 Volt. Benutzen Sie diese Funktion in Verbindung mit Mischpulten von JBSystems.

Sie können zwischen Stereo-, Brücken- und Parallel Betrieb wählen.

• Stereo Modus: Eingang und Ausgang beider Kanäle belegt,
• Bridge Modus: Eingangssignal darf nur am linken Kanal anliegen.
• Parallel Modus: Eingangssignal darf nur am linken Kanal anliegen.

7. Ground Lift Schalter

Dieser Schalter unterbricht die Erdung zwischen Verstärker und anderen Komponenten. 8/11. Speakon Ausgang Wenn der Verstärker im Stereo Betrieb arbeitet, können Sie die Speakon Ausgänge zum Anschluß Ihrer Lautsprecher benutzen. 1+ und 2+: Signal

9/10. Klemm-Ausgang Im Stereo Modus: Rot: Signal Schwarz: Masse

12. Netzanschlussbuchse und Sicherung

Bei Defekt der Sicherung, ersetzen Sie diese mit gleichem Wert. C2 Series

4. Betrieb im BRIGDE- und PARALLEL Modus:

Schalten Sie den Verstärker aus Stecken Sie das Eingangssignal nur auf Kanal 1! Schließen Sie Ihre Lautsprecher bitte an den roten Ausgangsklemme an: Rot Kanal 1: Signal + Rot Kanal 2: Signal – Die Impedanz darf nicht unter 8 OHM liegen ! Schalten Sie den MODE Schalter auf BRIGDE Schalten Sie den Verstärker wieder an. B. PARALLEL Modus:

• Schalten Sie den Verstärker aus.
• Stecken Sie das Eingangssignal nur auf Kanal 1!
• Schließen Sie Ihre Lautsprecher, wie im normalen Stereo Modus an.
• Schalten Sie den MODE Schalter auf PARALLEL
• Schalten Sie den Verstärker wieder an. C2 Series
