Type de produit	Amplificateur audio professionnel
Marque	BEGLEC
Modèle	C2-650
Puissance de sortie (stéréo 8 Ω)	2 × 400 W RMS
Puissance de sortie (stéréo 4 Ω)	2 × 650 W RMS
Puissance de sortie (ponté 8 Ω)	1000 W RMS
Réponse en fréquence	10 Hz – 50 kHz (-1,5 dB)
Sensibilité d'entrée	0,77 V / 26 dB / 1,4 V
Impédance d'entrée	20 kΩ (symétrique actif)
Rapport signal/bruit	>95 dB (pondéré A)
Facteur d'amortissement	>200 (1 kHz, 8 Ω)
Slew rate	35 V/μs
Protection	Court-circuit, limitation de courant, défaut DC, fusible secteur, coupure thermique, transitoires marche/arrêt, démarrage progressif, limiteur
Refroidissement	Ventilateur à vitesse variable
Alimentation	230 V ~ 50 Hz
Dimensions (L × P × H)	483 × 430 × 132 mm
Entrées	2 × XLR symétrique, 2 × jack 6,35 mm TRS symétrique
Sorties enceintes	Borniers à vis et connecteurs Speakon
Modes de fonctionnement	Stéréo, ponté (mono), parallèle
Indicateurs LED	Power (vert), Bridge (vert), Parallèle (vert), Protection (jaune), Clip/limite (rouge)
Fonctions spéciales	Alimentation à servo-asservissement, démarrage progressif, sélecteur de sensibilité d'entrée, interrupteur de masse (lift)
Entretien	Nettoyer régulièrement les filtres à poussière avec un aspirateur ; ne pas utiliser d'eau
Sécurité	Ne pas obstruer les ouvertures de ventilation ; vérifier l'interrupteur de mode ; utiliser une source d'alimentation appropriée
Fusible	De type et de valeur identiques en cas de remplacement

FOIRE AUX QUESTIONS - C2- 650 BEGLEC

Comment utiliser le mode bridge (ponté) sur l'amplificateur BEGLEC C2-650 ?

Éteignez l'amplificateur. Connectez le signal d'entrée uniquement sur le canal gauche (canal 1). Connectez le haut-parleur entre les borniers rouges : borne rouge du canal 1 pour le signal +, borne rouge du canal 2 pour le signal - (masse). L'impédance minimale est de 8 Ω. Placez l'interrupteur de mode sur la position BRIDGE. Allumez l'amplificateur.

Comment régler la sensibilité d'entrée ?

Le sélecteur de sensibilité d'entrée (interrupteur à 3 positions) se trouve à l'arrière. Les positions sont : 0,77 V (gain 26 dB), 1,4 V, et 26 dB de gain. Choisissez la position en fonction du niveau de sortie de votre préamplificateur. Pour les tables de mixage JB Systems, utilisez la position 1,4 V.

Que signifient les LED de protection (jaune) et clip (rouge) ?

La LED jaune de protection s'allume en cas de défaut ou si la température interne dépasse la limite (coupure thermique). La LED rouge clip indique soit un signal de sortie à son niveau maximal (accompagné de distorsion), soit un court-circuit si elle reste allumée en continu. Dans ce cas, réduisez le niveau d'entrée ou éteignez l'amplificateur pour vérifier les connexions.

Comment brancher des enceintes en mode stéréo ?

Utilisez les sorties Speakon ou les borniers à vis. En mode stéréo, connectez l'enceinte gauche à la sortie canal 1 (gauche) et l'enceinte droite à la sortie canal 2 (droite). Respectez les polarités : signal sur les bornes 1+ et 2+, masse sur 1- et 2- pour les Speakon, ou les bornes rouge (+) et noire (-) pour les borniers.

Quel type de câble utiliser pour les entrées ?

Pour une entrée non symétrique, utilisez un jack mono (tip = signal, sleeve = masse). Pour une entrée symétrique, utilisez un jack stéréo (tip = signal +, ring = signal -, sleeve = masse) ou un câble XLR (pin1 = masse, pin2 = signal +, pin3 = signal -).

Comment nettoyer l'amplificateur et les filtres à poussière ?

Débranchez l'amplificateur. Les filtres anti-poussière se trouvent derrière la face avant. Utilisez un aspirateur pour les nettoyer régulièrement. N'utilisez jamais d'eau ou de liquide. Pour le boîtier, un chiffon sec suffit.

Que faire si le fusible saute ?

Éteignez l'amplificateur et débranchez-le. Remplacez le fusible par un modèle identique (même type et même valeur). Si le nouveau fusible saute à nouveau, contactez votre revendeur car un défaut interne est probable.

Puis-je utiliser l'amplificateur avec une impédance inférieure à 4 Ω en stéréo ?

L'amplificateur est conçu pour fonctionner en stéréo avec des impédances de 4 Ω minimum. Descendre en dessous peut déclencher la protection ou endommager l'appareil. En mode bridge, l'impédance minimale est de 8 Ω.

Comment utiliser le mode parallèle ?

Éteignez l'amplificateur. Connectez l'entrée uniquement sur le canal gauche (canal 1). Connectez les enceintes normalement comme en mode stéréo. Placez l'interrupteur de mode sur PARALLEL. Le signal d'entrée est alors appliqué aux deux canaux.

À quoi sert l'interrupteur de mise à la terre (ground lift) ?

L'interrupteur 'lift' coupe la connexion de terre entre l'amplificateur et le châssis des autres appareils. Utilisez-le pour éliminer les boucles de terre qui provoquent un ronflement (hum). En position normale, la terre est connectée.

MODE D'EMPLOI C2- 650 BEGLEC

1. Caractéristiques principales

Les amplificateurs de la "C2 Series" sont de très haute qualité et assurent de très bonnes performances. Afin d'en obtenir les meilleurs résultats, ils sont équipés d'un "servo system power supply" et d'un ventilateur avec réglage de vitesse.

En voici les principales fonctions : Régulation de vitesse du ventilateur Servo system power supply

• Entrées balancées avec XLR et jack 1/4'
• Sélecteur de sensibilité d'entrée Sorties avec borniers ou speaker
• Interrupteur 3 modes: stéréo, mono (BRIDGE) ou parallèle
• Circuit de retardement à l'allumage
• Parfait système de protection pour les haut-parleurs Protection thermique (si la température est supérieure à)
• Limitateur de courant

2. Précautions

Utiliser une source de courant adequate. - Eviter d'allumer plusieurs amplificateurs simultanément. N'obstruer les trous de ventilation en aucun cas. - Un réglage du niveau d'entrée est présent sur chaque canal. Sorties prévues avec speacon ou borniers. - Bien vérifier que l'interrupteur de mode est correctement positionné: stéreo, Bridge ou parallèle. - Nettoyer régulièrement l'amplificateur. Les filtres anti-poussière situés derrière la face avant doivent être nettoyés souvent. Pour ce faire, utiliser un aspirateur. Ne jamais utiliser d'eau. - En cas de défectuosité, mettez-vous en contact avec votre revendeur.

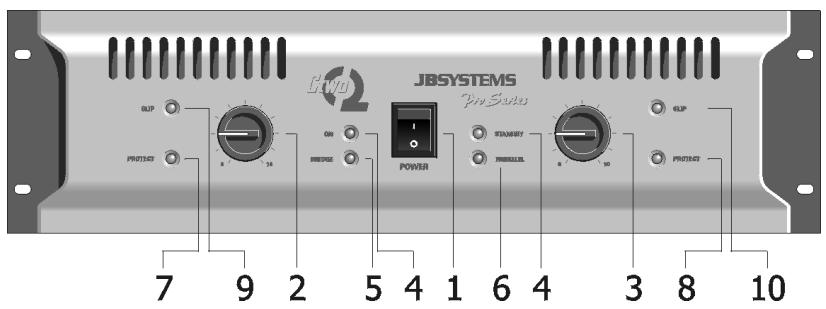

1. Interrupteur on/off

Ce bouton permet d'allumer l'amplificateur. Un retard à l'allumage sera constaté, il est du au système "soft start".

Grâce à ces potentiomètres, vous pouvez ajuster le niveau d'entrée de chaque côté. En mode Bridge ou parallèle, seul le potentiomètre gauche est actif.

4. Indicateur power on (vert)

Indique que l'amplificateur est allumé.

5. Indicateur de mode bridge (mono) (vert)

Indique que l'amplificateur travaille en mode. Dans ce cas, seul le canal gauche nécessite un signal d'entrée.

6. Indicateur de mode parallèle (vert)

Indique que l'amplificateur travaille en mode. Le signal d'entrée sera donc uniquement appliqué au canal gauche.

7 Y 8. Led de protection (jaune)

La Led s'allume en cas de défectuosité ou lorsque la température est supérieure à

9 Y 10. Led (clip) du niveau maximum (rouge)

Ce Led s'allume dans deux cas :

a. Lorsque le signal de sortie atteint son niveau maximum, le Led s'allume. Ceci est accompagné d'une distorsion du signal audio. Si ceci survient, réduisez le niveau d'entrée. b. Si le Led s'allume de manière continue, ILA signifie qu'il y a un court-circuit. Eteindre l'amplificateur et rechercher les causes du problème dans les connexions.

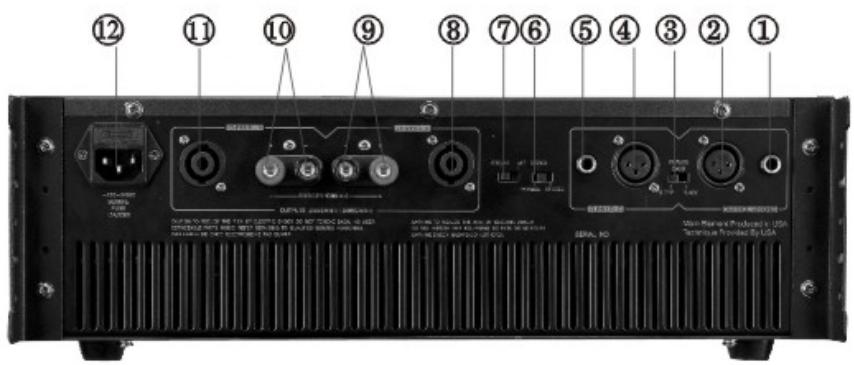

1 Y 5. Entrées avec jack 1/4

Vous pouvez utiliser un signal d'entrée balancé ou non balancé.

Non balancé : utiliser un jack mono. Tip = signal, Sleeve = masse - Balancé : utiliser un jack stéréo. Tip = signal +, Ring = signal -, Sleeve = masse

2 Y 4 entrees avec XLR

Vous pouvez utiliser un signal d'entrée balancé ou non balancé.

Non balancé : Pin1 = masse, Pin2 = signal, Pin3 = masse - Balancé : Pin1 = masse, Pin2 = signal +, Pin3 = signal -

3. Sélecteur de sensibilité d'entrée

La position de cet interrupteur est très importante et dépend du niveau de sortie du préamplificateur.

Il existe 3 positions :

Puissance totale de sortie à 0.77V de niveau d'entrée 26 dB de gain du niveau d'entrée - Puissance totale de sortie à 1.4V de niveau d'entrée. Utiliser cette position avec les tables de mixage JB Systems.

6. Sélecteur de mode

Trois modes sont possibles : stéréo, mono "BRIDGE" ou parallèle.

En mode stéréo, connecter l'entrée et la sortie des 2 canaux. - En mode Bridge, le signal d'entrée doit uniquement être appliqué au canal gauche. - En mode parallèle, le signal d'entrée doit uniquement être appliqué au canal gauche.

7. Interrupteur de mise à la terre

La position "lift" permet de couper la terre entre l'amplificateur et les châssis des autres composants (suppression de boucles de terre).

8 y 11. Sortie avec Speacon

En mode stéréo, vous pouvez utiliser des Speacon pour connecter vos haut-parleurs.

Les connexions sont :

1+ et 2+: signal

1- et 2-: masse

1. Prise de courant et fusible

Si le fusible est cassé, changer celui-ci par un nouveau de même type et valeur.

4. Opération en mode bridge et parallèle

A. Mode Bridge

Eteindre l'amplificateur - Connecter l'entrée sur le canal 1 (gauche) uniquement. - Connecter le haut-parleur entre les borniers rouges (impédance minimale 8 ohm):

• Bornier rouge canal 1 : signal +
• Bornier rouge canal 2 : signal - (masse)
• Mettre l'interrupteur de mode sur la position BRIDGE
• Allumer l'amplificateur

B. Mode parallèle

Eteindre l'amplificateur - Connecter l'entrée sur le canal 1 (gauche) uniquement. - Connecter les haut-parleurs de manière habituelle (comme si c'était en mode stéréo): - Mettre l'interrupteur de mode sur la position Parallele - Allumer l'amplificateur

5. Spécifications techniques

MODEL		C2-450	C2-650	C2-800
Output Power	Stereo 8 Ohm Stereo 4 Ohm Bridge 8 Ohm Parallel 8 Ohm Parallel 4 Ohm	300W + 300W 450W + 450W 800W	400W + 400W 650W + 650W 1000W	450 W + 450W 780W + 780W 1300W
Frequency Response		10Hz-50KHz -1,5dB	10Hz-50KHz -1,5dB	10Hz-50KHz -1,5dB
Input Sensitivity		0,77V/26dB/1,4V	0,77V/26dB/1,4V	0,77V/26dB/1,4V
Maximum Input Level		2 Volt	2 Volt	2 Volt
Input Impedance Active Balanced		20k Ohms	20K Ohms	20K Ohms
S/N Ratio A-Weighted RMS		>90dB	>95dB	>100dB
Crosstalk at rated output power 8 Ohm 1KHz		>70dB	>70dB	>70dB
Damping factor at 1KHz 8 Ohm		>150	>200	>200
Slew Rate Internal		30V/μs	35V/μs	40V/μs
Protection		Short circuit, current limited, DC fault, AC line fuse, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start
Cooling		Variable Speed Fan
Power Supply		230V-50Hz
Dimensions (mm)		483 x 430 x 132
