C2- 650 - Audioversterker BEGLEC - Gratis gebruiksaanwijzing en handleiding

Producttype	Professionele audioversterker
Merk	BEGLEC
Model	C2-650
Uitgangsvermogen (stereo 8 Ω)	2 × 400 W RMS
Uitgangsvermogen (stereo 4 Ω)	2 × 650 W RMS
Uitgangsvermogen (brug 8 Ω)	1000 W RMS
Frequentierespons	10 Hz – 50 kHz (-1,5 dB)
Ingangsgevoeligheid	0,77 V / 26 dB / 1,4 V
Ingangsimpedantie	20 kΩ (actief symmetrisch)
Signaal/ruisverhouding	>95 dB (A-gewogen)
Dempingsfactor	>200 (1 kHz, 8 Ω)
Slew rate	35 V/μs
Beveiliging	Kortsluiting, stroombegrenzing, DC-fout, netzekering, thermische uitschakeling, aan/uit-transiënten, zacht opstarten, limiter
Koeling	Variabele snelheidsventilator
Voeding	230 V ~ 50 Hz
Afmetingen (B × D × H)	483 × 430 × 132 mm
Ingangen	2 × XLR symmetrisch, 2 × 6,35 mm TRS jack symmetrisch
Luidsprekeruitgangen	Schroefklemmen en Speakon-connectoren
Werkingsmodi	Stereo, brug (mono), parallel
LED-indicatoren	Power (groen), Bridge (groen), Parallel (groen), Protection (geel), Clip/limit (rood)
Speciale functies	Servogestabiliseerde voeding, zacht opstarten, ingangsgevoeligheidsselector, aardlift-schakelaar
Onderhoud	Reinig regelmatig de stoffilters met een stofzuiger; gebruik geen water
Veiligheid	Ventilatieopeningen niet blokkeren; modusschakelaar controleren; gebruik een geschikte stroombron
Zekering	Bij vervanging een zekering van hetzelfde type en dezelfde waarde gebruiken

Veelgestelde vragen - C2- 650 BEGLEC

Hoe gebruik ik de brugmodus (brug) op de BEGLEC C2-650 versterker?

Schakel de versterker uit. Sluit het ingangssignaal alleen aan op het linker kanaal (kanaal 1). Sluit de luidspreker aan tussen de rode klemmen: rode klem van kanaal 1 voor signaal +, rode klem van kanaal 2 voor signaal - (massa). De minimale impedantie is 8 Ω. Zet de modusschakelaar in de stand BRIDGE. Schakel de versterker in.

Hoe stel ik de ingangsgevoeligheid in?

De ingangsgevoeligheidsselector (3-standenschakelaar) bevindt zich aan de achterzijde. De standen zijn: 0,77 V (versterking 26 dB), 1,4 V, en 26 dB versterking. Kies de stand op basis van het uitgangsniveau van uw voorversterker. Gebruik voor JB Systems mengtafels de stand 1,4 V.

Wat betekenen de gele beveiligings-LED en de rode clip-LED?

De gele beveiligings-LED gaat branden bij een fout of als de interne temperatuur de limiet overschrijdt (thermische uitschakeling). De rode clip-LED geeft aan dat het uitgangssignaal op maximaal niveau is (met vervorming) of dat er een kortsluiting is als hij continu brandt. In dat geval verlaagt u het ingangsniveau of schakelt u de versterker uit om de aansluitingen te controleren.

Hoe sluit ik luidsprekers aan in stereo modus?

Gebruik de Speakon-uitgangen of de schroefklemmen. In stereo modus sluit u de linker luidspreker aan op de uitgang van kanaal 1 (links) en de rechter luidspreker op de uitgang van kanaal 2 (rechts). Let op de polariteiten: signaal op klemmen 1+ en 2+, massa op 1- en 2- voor Speakon, of de rode (+) en zwarte (-) klemmen voor de schroefklemmen.

Welk type kabel moet ik gebruiken voor de ingangen?

Gebruik voor een ongebalanceerde ingang een mono-jack (tip = signaal, sleeve = massa). Gebruik voor een gebalanceerde ingang een stereo-jack (tip = signaal +, ring = signaal -, sleeve = massa) of een XLR-kabel (pin1 = massa, pin2 = signaal +, pin3 = signaal -).

Hoe reinig ik de versterker en de stoffilters?

Koppel de versterker los. De stoffilters bevinden zich achter het voorpaneel. Gebruik een stofzuiger om ze regelmatig te reinigen. Gebruik nooit water of vloeistof. Voor de behuizing volstaat een droge doek.

Wat te doen als de zekering doorslaat?

Schakel de versterker uit en koppel hem los. Vervang de zekering door een identiek exemplaar (zelfde type en waarde). Als de nieuwe zekering opnieuw doorslaat, neem dan contact op met uw leverancier, want er is waarschijnlijk een intern defect.

Kan ik de versterker gebruiken met een impedantie lager dan 4 Ω in stereo?

De versterker is ontworpen om in stereo te werken met impedanties van minimaal 4 Ω. Lager kan de beveiliging activeren of het apparaat beschadigen. In brugmodus is de minimale impedantie 8 Ω.

Hoe gebruik ik de parallel modus?

Schakel de versterker uit. Sluit de ingang alleen aan op het linker kanaal (kanaal 1). Sluit de luidsprekers normaal aan zoals in stereo modus. Zet de modusschakelaar op PARALLEL. Het ingangssignaal wordt dan op beide kanalen toegepast.

Waar dient de aardschakelaar (ground lift) voor?

De 'lift'-schakelaar onderbreekt de aardverbinding tussen de versterker en het chassis van andere apparaten. Gebruik hem om aardlussen te elimineren die een brom veroorzaken (hum). In de normale stand is de aarde verbonden.

GEBRUIKSAANWIJZING C2- 650 BEGLEC

De C2-series versterkers zijn toestellen met een hoge betrouwbaarheid en prestaties. Om een maximaal resultaat te verkrijgen bevat het een servo-voedingsystem en een ventilator met gecontroleerde snugheid.

De voornaamste kenmerken zijn:

• XLR en 1 / 4' jack symetrische ingangen
  Schakelaar voor keuze van de ingangsgevoeligheid
  Uitgang: speacon en draadklemmen
• Stereo, bridge en parallel keuzeschakelaar
• Vertraagde start
  Perfect werkende speakerbeveiliging
  Thermische beveiligiqing (85°)
  Stroombegrenzer via limiter

2. Voorzorgen

• Gebruik een geschikte voedingsbron.
  Schakel nooit verschillende versterkers tegelijk aan.
  Zorg ervoor dat de verluchtingsgaten aan de voor- en awhilekant van de versterker vrij blijven.
  Regelingen van het ingangsniveau aanwezig op elk kanaal.
• De uitgang is voorzien voor speacon of draadklemmen.
• Kijk zorgvuldig na of de mode switch in de correcte positie staat: stereo, bridge of parallel.
• Reinig de versterker regelmatig. De stoffilters die zich darüber het frontpaneel bevinden,要去en zeker regelmatig van stof worden ontdaan.
• Gebruik een stofzuiger om het stof te verwijderen, gebruik hiervoor nooit water.
• Contacteer uw verdeler in geval van een defect.

3. Belangrijkste Gebruiksfuncties

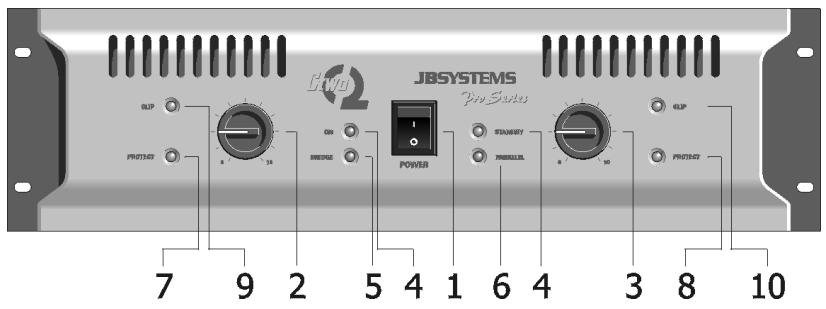

A. Vooraanzicht

1. Power ON/OFF

Met deze schakelaar zet u het toestel aan of UIT. U zal eenkleine aanschakelvertraging vaststellen, met name een zachte start.

2/3. Ingangsregeling

Met deze draaipotentiometers kan u het ingangsniveau van elke zichde aanpassen. In bridge of parallel mode is enkel de linkerregeling actief.

4. Power ON Indicator (groen)

Duidt aan dat de versterker is aangeschakeld.

5. Bridge Mode Indicator (groen)

Duidt aan dat de versterker in bridge mode werkt.
In dit geval moet u enkel het linkerkanaal een ingangssignaal geben.

6. Parallel Mode Inindicator (groen)

Duidt aan dat de versterker in parallel mode werkt.
Enkel het linkerkanaal heeft een ingangssignaal nodig.

7/8. Beveiligings LED (geel)

Deze ledlicht op wanner de versterker oververhit is (thermische beveiliging) of wanner er iota's verkeerd is met de versterker.

9/10. Peak Level (clip) Indicator (rood)

Deze leds lichten op in volgende gevallen:

a. Wanner het uitgangssignaal zijn maximum niveau bereikt, za de led oplichten. Dit komtSAMen met een verrorming van het audiosignaal. Wanner dit gebeurt, moet u het ingangssignaal verminderen.
b. Wanner een ingangssignaal aankomt en de clip continue oplicht, dan is er sprake van een kortsluiting aan de uitgang. Zet de versterker af en kijk na welt probleem zich bij de belasting (luidsprekers en kabels) voordoet.

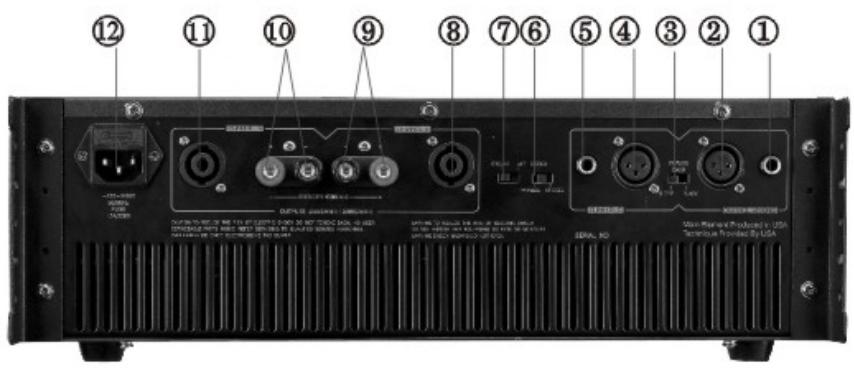

B. Achteraanzicht

1/5. 1/4' Jack Ingangen

Je kan met een symetrisch of asymetrisch ingangssignal werken.

• Asmetrisch: gebruik een monojack. Tip=signaal, Massa=massa.
• Symetrisch: gebruik een stereo jack. Tip=signal+, Ring=signal-, Massa=massa

2/4. XLR Ingangen

Je kan met een symetrisch of asymetrisch ingangssignal werken.

• Asymetrisch: Pin 1=massa, Pin 2=signaal, Pin 3=massa=pin 1.
• Symetrisch: Pin 1=massa, Pin 2=signaal+, Pin 3=signaal-.

3. Schakelaar Ingangsgevoeligkeit

De positie van deze schakelaar is zeer belangrijk en hangt af van het uitgangsniveau van uw voorversterker. Er+zijn drie möglichkheden:

• Volledig vermogen bij 0,77 Volt ingangssignaal
  26 dB versterking van het ingangssignaal
• Volledig vermogen bij 1,44 Volt ingangssignaal. Deze positie is aangewezen indien u met een JBSystems(OP) mengetafel werkt.

6. Mode Keuzeschakelaar

U kan kiezen:tussen stereo, bridge of parallel mode.

• Wanner u stereo kiest (klassieke methode), dan werkt u met 2 ingangssignalen (links en rechts) en met 2 verschillende uitgangssignalen (links en rechts). De klankkasten worden telkens aangesloten:tussen de zwarte en de rode draadklem.
• Wanner u in bridge mode werk, is er enkel een ingangssignaal op het linkerkanaal nodig.
• Wanner je in paralle mode werk, is er enkel een ingangssignaal op het linkerkanaal nodig.

7. Ground Lift Schakelaar

Wanner je deze schakelaar in de 'lift' positie zet, verbreek je de aardingslus:tussen de versterker en het chassis van de verschillende apparaten.

8/11. Speacon Output

Wanner u in stereo mode werkt, kan u de speacons gebruiken voor het aansluiten van de klankkasten.

De aansluitingen zijn:

1+ and 2+: signalal

1- and 2- : massa

9/10. Draadklemmen

In stereo mode:

Rood = signalal

Zwart = massa

12. Voedingsconnector en zekering

Wanneer de zekering defect is, verrang deutsche dan steeds door eenzelfde type en waarde.

4. Werking in bridge mode en parallel mode

A. Bridge Mode

Zet de versterker af
- Sluit het ingangssignaal enkel op het linkerkanaal aan
- Sluit het luidsprekersystem aan:tussen de rode draadklemmen

• Rode klem CH1: signal +

• Rode klem CH2: signal -

• De minimum impedantie van het luidsprekersystem moet 8 Ohm�n.

• Zet de mode schakelaar in bridge positie
  Schakel de versterker aan

B. Parallel Mode

Zet de versterker af
- Sluit het ingangssignaal enkel op het linkerkanaal aan
- Sluit uw luidsprekers op de normale manier aan zoals u dat in de gewone stereo mode zou去做
- Zet de mode schakelaar in parallel positie
Zet de versterker aan

MODEL		C2-450	C2-650	C2-800
Uitgangsvermogen	Stereo 8 Ohm	300W + 300W	400W + 400W	450 W + 450W
	Stereo 4 Ohm	450W + 450W	650W + 650W	780W + 780W
	Bridge 8 Ohm	800W	1000W	1300W
	Parallel 8 Ohm
	Parallel 4 Ohm
Frequentiebereik		10Hz-50KHz	10Hz-50KHz	10Hz-50KHz
		-1,5dB	-1,5dB	-1,5dB
Ingangsgevoligheid		0,77V/26dB/1,4V	0,77V/26dB/1,4V	0,77V/26dB/1,4V
Maximaal ingangssignaal		2 Volt	2 Volt	2 Volt
Ingangsimpedantie (symetrisch)		20k Ohms	20K Ohms	20K Ohms
Signaal/Ruis verhouding		>90dB	>95dB	>100dB
Overspraak op vol vermogen (1 kHz)		>70dB	>70dB	>70dB
Dempingsfactor (1KHz 8 Ohm)		>150	>200	>200
Slew Rate (Intern)		30V/μs	35V/μs	40V/μs
Beveiliging		Kortsluiting, stroombegrenzng, zekering, thermisch, voedingsvarieties, vertraging bij opstarten, ventilator met snelheidsregeling	Kortsluiting, stroombegrenzng, zekering, thermisch, voedingsvarieties, vertraging bij opstarten, ventilator met snelheidsregeling	Kortsluiting, stroombegrenzng, zekering, thermisch, voedingsvarieties, vertraging bij opstarten, ventilator met snelheidsregeling
Koeling		Ventilator met snelheidsregeling
Voedingsspanning		230V-50Hz
Afmetingen (mm)		483 x 430 x 132
