MODE D'EMPLOI MSP352 DOMETIC

Demandez d’autres informations relatives à la large gamme de produits de la maison WAECO. Commandez tout simplement notre catalogue gratuit et sans engagement à l’adresse internet suivante : www.waeco.com

Veuillez lire ce manuel avec attention avant le montage et la mise en service, puis le conserver. En cas de revente de l'appareil, veuillez le transmettre au nouvel acquéreur.

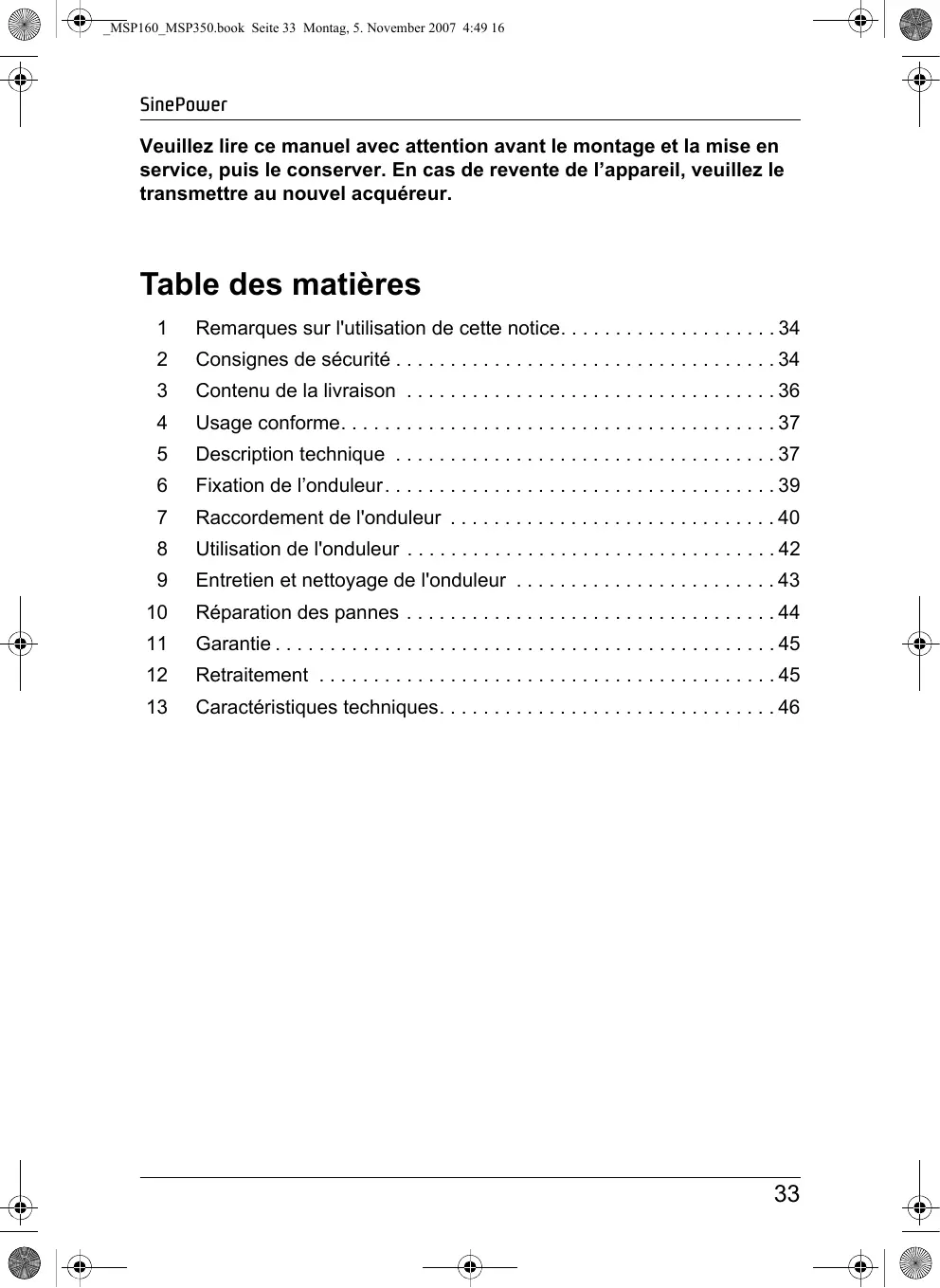

Table des matières

1 Remarques sur l'utilisation de cette notice 34 2 Consignes de sécurité 34 3 Contenu de la livraison 36 4 Usage conforme 37 5 Description technique 37 6 Fixation de l'onduleur 39 7 Raccordement de l'onduleur 40 8 Utilisation de l'onduleur 42 9 Entretien et nettoyage de l'onduleur 43 10 Réparation des pannes 44 11 Garantie 45 12 Retraitement 45 13 Caractéristiques techniques 46

Attention!

Consigne de sécurité : le non-respect de ces consignes peut entraîner des dommages matériels et nuire au fonctionnement de l'appareil.

Attention!

Consigne de sécurité relative aux dangers émanant du courant électrique ou de la tension électrique : ne pas appliquer les instructions peut entraîner des risques pour les matériels et les personnes et nuire au fonctionnement de l'appareil.

Remarque

Informations complémentaires sur l'utilisation de l'appareil.

Manipulation : ce symbole vous indique une action à effectuer. Les manipulations à effectuer sont décrites étape par étape. Ce symbole décrit le résultat d'une manipulation.

Respectez également les consignes de sécurité suivantes.

2 Consignes de sécurité

WAECO International GmbH décline toute responsabilité en cas de dommages causés par :

des défauts de montage ou de raccordement, des influences mécaniques et des surtensions ayant endommagé le matériel, des modifications apportées à l'appareil sans autorisation explicite de la part de WAECO International GmbH; - une utilisation différente de cette démarche dans la notice.

Lors de l'utilisation d'appareils électriques, les consignes générales de sécurité suivantes doivent être respectées afin d'éviter

• électrocutions
• incendies
• blessures.

2.1 Sécurité générale

• Les appareils électriques ne sont pas des jouets pour les enfants! Les enfants ne peuvent estimer les dangers éventuels des appareils électriques. Ne laissez pas les enfants utiliser des appareils électriques sans surveillance.
• Les personnes incapables d'utiliser la glacière en toute sécurité, que ce soit en raison de déficiences physiques, sensorielles ou mentales, ou bien de leur manque d'expérience ou de connaissances, ne doivent pas utiliser cet appareil sans surveillance. Utilisez l'appareil conformément à l'utilisation pour laquelle il a été créé.
• N'utilisez pas l'appareil dans un environnement humide.
• Seul un personnel qualifié et parfaitement informé des dangers et règlements spécifiques à ces manipulations est habilité à effectuer les réparations et l'entretien.

2.2 Sécurité lors de l'installation de l'appareil

• Veillez à un positionnement stable de l'appareil!
• Veillez à installer et fixer l'appareil de manière à ce qu'il ne puisse ni se renverser ni tomber.
• Conservez l'appareil hors de la portée des enfants.
• Ces derniers pourraient s'exposer à des dangers dont ils ne sont pas conscients!
• N'exposez pas l'appareil à des sources de chaleur (rayonnement solaire, chauffage, etc.). Vous évitez ainsi une surchauffe supplémentaire de l'appareil.

Installation sur des bateaux

• Une mauvaise installation des appareils électriques sur des bateaux peut entraîner des dommages dus à la corrosion au niveau du bateau. L'installation de l'onduleur doit être effectuée par un électricien spécialisé.

Lignes électriques

• Si des lignes électriques doivent traverser des cloisons en tôle ou autres murs à arêtes vives, utilisez des tubes vides ou des conduits pour câbles.
• Ne faites pas passer de lignes électriques non fixées ou fortement courbées sur des matériaux conducteurs (métal).
• Ne tirez pas sur les lignes électriques.
• Ne placez pas les câbles 230V et la ligne de courant continu 12 / 24V dans le même conduit (tube vide). Fixez bien les lignes.
• Posez les lignes de manière à exclure tout risque de trébuchement ou d'endommagement du câble.

2.3 Consignes de sécurité concernant le fonctionnement de l'appareil

• Faites fonctionner l'appareil seulement si le boîtier et les conduites sont intacts. Assurez-vous que l'entrée et la sortie d'air de l'appareil ne sont pas couvertes. Veillez à ce que l'aération soit suffisante.
• Ne raccordez pas la sortie 230V de l'onduleur (fig. 1 3, page 3) à une autre source 230V.
• Certaines pièces de l'onduleur restent sous tension même après le déclenchement du dispositif de sécurité (fusible).
• Coupe l'alimentation électrique au cours de travaux sur l'appareil.

3 Contenu de la livraison

• Onduleur sinusoïdal
• 4 Supports
• Notice d'emploi

4 Usage conforme

Les onduleurs SinePower seront à transformer une tension continue de 12V ou de 24V en une tension alternée 230V de 50Hz.

12V:

SinePower MSP 162, N° d'art. MSP160-012, ou

SinePower MSP 352, N° d'art. MSP350-012

24V:

SinePower MSP 164, N° d'art. MSP160-024, ou

SinePower MSP 354, N° d'art. MSP350-024

Les onduleurs peuvent etre utilisés partout ou il est possible de les raccorder à du 12 V CC (pour MSP 162 ou MSP 352) ou à du 24 V CC (pour MSP 164 ou MSP 354). Les appeareils MSP 352 et MSP 354 sont eventuellement refroidis par un ventilateur en fonction de la charge et de la température (fig. 2 5, page 4).

La puissance continue maximum supportée est de

• 150 watts pour les onduleurs MSP 162 et MSP 164
• 350 watts pour les onduleurs MSP 352 et MSP 354

Les appareils nécessitant plus de puissance ne doivent pas être raccordés.

Il est possible d'allumer et d'éteindre les onduleurs à l'aide de l'interrupteur de l'appareil ou à l'aide d'un interrupteur externe.

Remarque

Lors du raccordement d'appareils avec entraînement électrique (p. ex. perceuse, réfrigérateur, etc.), prenez en compte le fait qu'ils utilisent souvent une puissance supérieure à celle indiquée sur la plaque signalétique pendant le démarrage.

En cas de sollicitation élevée ou de court-circuit, l'appareil se désactive. Lorsque la tension d'entrée n'est pas comprise dans la plage autorisée ainsi qu'en cas de surcharge thermique, l'appareil se désactive puis se remet en marche après une courte durée.

Sur les onduleurs MSP 162 et MSP 164, la fiche de conservation peut être enrichée dans la douille (fig. 2 1, page 4).

L'onduleur possède les raccords, affichages et éléments de commande suivants :

Pos. dans fig. 1, page 3

Explanation

1 Commutateur

0/Off: appareil désactivé

1/On: appareil activé

II / Télécommande : l'appareil est activé et désactivé à l'aide d'un commutateur externe

2 Voyant d'état DEL 3 Prise 230 V CA 4 Supports 5 Câble de raccordement CC

Pos. dans fig. 2, page 4

Explanation

1 Douille (uniquement MSP 162 et MSP 164) pour la conservation de la prise de raccordement CC 2 Borne de masse 3 Câble de raccordement CC 4 Port à distance pour le raccordement d'un commutateur externe permettant d'activer et de désactiver l'appareil. 5 Ventilateur (uniquement MSP 352 et MSP 354)

6 Fixation de l'onduleur

Vous pouvez fixer l'onduleur à l'aide des quatre supports fournis dans la livraison.

Lisez attentivement les remarques suivantes lors du choix du lieu d'installation :

• Le montage de l'onduleur peut être horizontal ou vertical. L'onduleur doit être monté à un endroit protégé de l'humidité.
• L'onduleur ne doit pas être monté dans des environnements contenant des matériaux inflammables. L'onduleur ne doit pas être monté dans des environnements poussiéreux.
• Le lieu de montage doit être bien aéré. En cas d'installations dans de petites pièces fermées, un système d'aération et de ventilation doit être disponible. La distance libre minimale autour de l'onduleur doit être d'au moins 25 cm.
• L'arrivée d'air sur la partie inférieure et la sortie d'air à l'arrière de l'onduleur doivent rester libres.
• En cas de températures ambiantes supérieures à 40°C (p. ex. dans les compartiments moteur ou chauffage, en cas de rayonnement direct du soleil), il est possible que se produise un arrêt automatique en raison de l'échauffement propre de l'onduleur en cas de charge.
• La surface de montage doit être plane et présenter une stabilité suffisante.

Attention!

Avant de commencer à percer, assurez-vous qu'aucun câble électrique ou autre partie du véhicule ne risque d'être endommagé par le perçage, le sciage ou le limage.

Fixez l'onduleur comme suit (fig. 3, page 4) :

Enclenchez deux supports sur les barres inférieures de gauche et de droite. Vous soulevez décaler les supports comme vous le souhaitez. Fixez l'onduleur en vissant une vis dans chacun des trous des supports.

7.1 Raccordement de MSP 162 et MSP 164

Le raccordement se fait en branchant une fiche dans une prise 12 V (pour MSP 162) ou un raccord 24 V (pour MSP 164). La broche médiane de la fiche est reliée à la ligne positive (fig. 6, page 3) et les deux arêtes latérales de la fiche sont reliées à la ligne négative (fig. 7, page 3).

Attention!

Assurez-vous que la fiche est correctement placée dans la prise. Si le raccordement n'est pas satisfaisant, la fiche risque de chauffer.

Attention!

La charge admissible de la prise, la ligne et les fusibles doivent supporter au moins 15 ampères. La protection par les fusibles ne doit pas être augmentée de manière arbitraire.

Attention!

L'onduleur ne doit pas être utilisé pour les véhicules dont le pôle positif de la batterie est relié au châssis.

• En cas d'installations dans les véhicules ou les bateaux, l'onduleur doit être relié au châssis ou à la masse. Utilisez exclusivement des câbles de cuivre.
• Les câbles doivent être aussi courts que possible.
• Installez un fusible de ligne de 50 A sur la ligne positive, aussi près que possible de la batterie.

Attention!

Si vous n'installez pas de Fuse dans la ligne positive, l'onduleur peut être endommagé et la garantie n'est plus valable.

Pour la mise en service de l'onduleur, reliez le cable rouge (fig. 1 4, page 3) au pole positif (+) de la batterie et le cable noir (fig. 1 5, page 3) au pole négatif (-) de la batterie. Lors de la connexion, assurez-vous que les pôles de la batterie sont propres.

Attention!

Pour prolonger la ligne de raccordement, utilisez uniquement des câbles de même section ou de section supérieure.

Attention!

Assurez-vous que la polarité n'est pas inversée. En cas d'inversion de la polarité des raccordements de la batterie, une étincelle se produit et les fusibles internes fondent. Le remplacement doit uniquement être effectué par du personnel qualifié.

Remarque

Le commutateur externe est raccordé à l'onduleur à l'aide d'un câble de raccordement avec prise téléphone Western. Veuillez tenir compte de l'affichage PIN sur la fiche pour le câble de raccordement!

Fabriquez un câble de raccordement conformément aux schémas de raccordement suivants ou faites raccorder l'appareil par un spécialiste :

• interrupteur externe, alimentation en tension par l'onduleur : fig. 4, page 5
• unité de commande avec câblage relais ou transistor (TR) : fig. 5, page 5
• interrupteur externe avec alimentation en tension par la batterie (BAT) du véhicule : fig. 6, page 5
• interrupteur externe avec alimentation en tension propre (DC POWER), p. ex. de l'allumage : fig. 7, page 5

Raccordez le commutateur externe à l'aide du cable de raccordement au port à distance (fig. 2 4, page 4).

8 Utilisation de l'onduleur

Raccordez votre consommateur à la prise (fig. 1 3, page 3) de l'ondu-leur.

Mise en marche sur l'appareil

Activez l'onduleur avec le commutateur (fig. 1, page 3) au niveau de l'appareil. En position « On», la LED de contrôle (fig. 1 2, page 3) s'allume en vert.

Mise en marche à l'aide d'un interrupteur externe

Vous pouvez également allumer et éteindre l'onduleur à l'aide d'un interrupteur externe raccordé.

Positionnez le commutateur marche/arrêt (fig. 1 1, page 3) de l'appareil sur « Remote ». Lorsque l'onduleur est allumé par un interrupteur externe, la LED de contrôle (fig. 1 2, page 3) s'allume en vert.

Veuillez respecter les indications suivantes lors de l'utilisation :

Si la tension de la batterie devient inférieure à 11 V pour MSP 162/MSP 352 ou 22 V pour MSP 164/MSP 354 pendant le fonctionnement, un signal sonore se déclenche et la LED de contrôle (fig. 1 2, page 3) s'allume en rouge. Si la tension de la batterie continue à descendre, l'onduleur s'arrête.

En cas de surchauffe, l'onduleur s'arrête – la LED de contrôle (fig. 1 2, page 3) s'allume en rouge.

Dans ce cas, désactivez l'onduleur à l'aide de l'interrupteur.

Après refroidissement, vous pouvez rallumer l'onduleur.

Lors de l'utilisation de l'onduleur pendant une longue période et avec une charge importante, il est conseillé de démarrer le moteur afin de recharger la batterie du véhicule.

L'onduleur peut être utilisé que le moteur soit allumé ou éteint. Le moteur ne doit cependant pas rester allumé pendant la mise en marche de l'onduleur, car l'arrivée de courant à l'allume-cigare peut être interrompue pendant le processus de démarrage.

Attention!

N'utilisez aucun objet coupant ou dur pour le nettoyage de l'appareil. Cela risquerait de l'endommager.

Nettoyez de temps en temps l'appareil avec un tissu humide.

Remarque

Pour des questions sur les caractéristiques de l'onduleur, veuillez vous adresser à WAECO.

Défaut	Cause	Solution
Pas de tension de sortie	Pas de contact avec la bette-rie	Contrôler le contact et le câble.
	Tension de la batterie infé-rieure à 11 V (MSP 162/MSP 352) ou 22 V (MSP 164/MSP 354)	Charger la batterie (démarrer le moteur).
	Surcharge thermique	Arrêté le consommateur.Laisser l'onduleur refroidir et améliorer l'aération.
	Défaillance fusible (dans l'onduleur ou le vehicule)	Remplacement du fusible par un spécialiste.
Signal sonore pendant l'utilisation	Tension de la batterie infé-rieure à 11 V (MSP 162/MSP 352) ou 22 V (MSP 164/MSP 354)	Charger la batterie.
	Mauvais contact avec la bat-terie	Nettoyer les contacts.
Signal sonore en cas de fon-ct connancement en dessous de la charge nominale	Batterie trop faible.Raccordement insuffisant (section de cable trop petite ou contact trop mauvais).	Charger la batterie UTILiser une ligne avec une section de cable supérieure et vérifier les contacts.
L'appareil s'allume et s'éteintcycliquement	La charge continue est trop élevée	Réduire la charge.
Lorsque le consommateur s'allume, l'onduleur s'éteint	Le courant d'allumage est trop élevé	Comparer la puissance de l'appareil et la puissance maximum de l'onduleur.

La DEL « Statut » (fig. 1 2, page 3) indique les états suivants :

Affichage	Cause	Solution
Eclairage vert permanent	L'appareil fonctionne	-
Clignotement rouge rapide	Tension d'entrée trop élevé.	Contrôler la tension d'entrée. Diminuer la tension d'entrée.
Clignotement rouge lent	Tension d'entrée trop BASSE.	Charger la batterie. Vérifier les lignes et les contacts.
Clignotement rouge périodi-que	Surcharge thermique	Améliorer l'aération. S'assurer que les fentes d'aération ne sont pas recou-vertes. Diminuer la température ambiente.
Eclairage rouge permanent	Court-circuit ou mauvais câblage	Vérifier le câblage.
	Surcharge	Réduire la charge.

11 Garantie

Le délai légal de garantie s'applique. Si le produit est défectueux, veuillez l'envoyer à la succursale WAECO de votre pays (voir adresses au verso de ce manuel) ou à votre revendeur spécialisé. Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

• une copie de la facture avec la date d'achat,
• le motif de la réclamation ou une description du dysfonctionnement.

12 Retraitement

Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre appareil définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.

13 Caractéristiques techniques

	MSP 162	MSP 164
N° d'art.	MSP160-012	MSP160-024
Tension nominale d'entrée	12 V CC	24 V CC
Puisance de sortie continue	150 W	150 W
Puisance de sortie de créée	300 W	300 W
Tension de sortie	230 V CA sinusoîde
Fréquence de sortie	50 Hz
Intensité absorbée à vide	1,2 A	0,6 A
Plage de tension d'entrée	11 – 15 V	22 – 30 V
Alarmé/arrêt tension trop BASSE	11 V	22 V
Température ambiente	0 °C – 40 °C
Evacuation de la chaleur	Ventilateur
Dimensions (mm)	243 x 157 x 64
Poids	2 kg
Contrôle / certificat	CE E4
	MSP 352	MSP 354
N° d'art.	MSP350-012	MSP350-024
Tension nominale d'entrée	12 V CC	24 V CC
Puisance de sortie continue	350 W	350 W
Puisance de sortie de créée	700 W	700 W
Tension de sortie	230 V CA sinusoïde
Fréquence de sortie	50 Hz
Intensité absorbée à vide	1,2 A	0,6 A
Plage de tension d'entrée	11 – 15 V	22 – 30 V
Arrêt sous tension	11 V	22 V
Température ambiente	0 °C – 40 °C
Evacuation de la chaleur	Ventilateur
Dimensions (mm)	243 x 157 x 64
Poids (kg)	2,2 kg
Contrôle / certificat	CE E4

Spécifications sous réserve de modifications liées à l'évolution technique et aux possibilités de livraison.
