MODE D'EMPLOI MINI LED MANAGER JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

SURFEZ SUR: WWW. BEGLEC. COM ET INSCRIVEZ-VOUS

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Alimentation polyvalente pour toutes sortes de projecteurs RVB LED passifs
• Différents modes de fonctionnement sont possibles :
• Fixed colors mode: accès immédiat aux 16 couleurs préprogrammées
• Auto chase mode: 16 séquences de poursuite différentes, défilement des couleurs à 8 vitesses différentes
• Sound chase mode : 16 séquences de poursuite différentes, défilé des couleurs réagissant au signal audio
• Fade chase mode: 16 séquences de poursuite différentes, défilé des couleurs en fondu enchaîné, à 8 vitesses différentes
• N'importe quel interrupteur mural peut être utilisé pour éteindre/allumer les projecteurs connectés, même quand l'appareil est utilisé en mode DMX.
• Toutes les fonctions peuvent être contrôlées de différentes manières :
• directement à partir du MINI LED MANAGER au moyen d'une commande à distance, LEDCON-01 ou LEDCON-02 au moyen d'un LED MANAGER de 300 watts au moyen de n'importequel contrôleur DMX standard
• Plusieurs MINI LED MANAGERs peuvent être utilisés ensemble en mode maître/esclave pour obtenir une puissance élevée et un ensemble entièrement synchronisé
• 100 watts de puissance avec une sortie en 24V CA (R + G + B) et avec coupe-circuits de protection

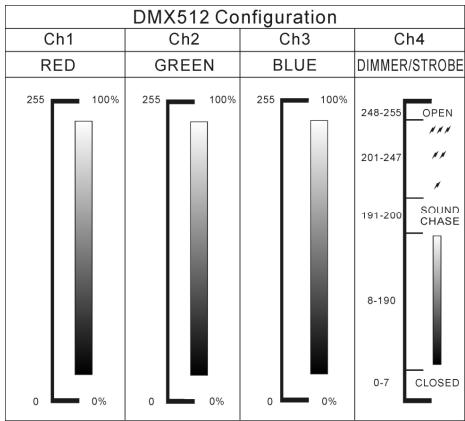

• Utilisation de 4 canaux DMX : Ch1=rouge; Ch2=vert; Ch3=bleu; Ch4=Dimmer/stroboscope
• Le boîtier est conçu pour permettre une installation facile sur un mur
• Pas de ventilation forcée par ventilateur, ce qui fait que l'appareil ne fait aucun bruit

Vérifiez le contenu:

Vérifiez si la boîte contient bien les articles suivants :

MINI LED MANAGER Cable d'alimentation Cable d'alimentation servant d'adaptateur Mode d'emploi

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégber l'environnement, merci de recycler les emballages autant que possible.

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur.

Ce symbole signifie : lire le mode d'emploi.

Ce symbole signifie: Lamp Control Gear

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprandre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrabouillé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité. Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Entretien

• Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels le benzène ou le thinner qui peuvent endommager l'appareil.
• Étant donné que cet appareil utilise un ventilateur, l'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou d'air sous pression.

Attention: Nous conseillons que le nettoyage interne se fasse par une personne qualifiée.

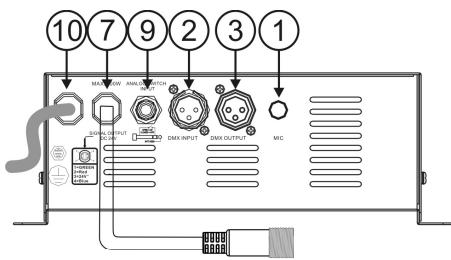

1) MICROPHONEINTERNE: micro intégré. 2) ENTRÉE DMX: Connecteur XLR mâle à 3 broches qui permet de connecter des cables DMX. Cette entree reçoit des instructions provenant d'un contrôleur DMX ou, en mode master/slave, d'un autre MINI LED MANAGER. 3) SORTIE DMX: Connecteur XLR femelle à 3 broches qui permet de connecter le MINI LED MANAGER à l'unité suivante de la chaine DMX ou à un autre MINI LED MANAGER en mode master/slave. Le MINI LED MANAGER peut aussi être utilisé en tant que contrôleur pour d'autres projecteurs à LED, comme par exemple le modele LED PAR 56/64. 4) INTERRUPEUR ON/OFF: utilise pour allumer/éteindre l'appareil. 5) INTERRUPEURS DIP : lorsque c'est le mode DMX qui est utilisé (DIP 10 = OFF), vous pouvez régler l'adresse DMX de départ de l'appareil. Lorsque c'est le mode stand alone qui est utilisé (DIP 10 = ON), vous pouvez utiliser les interrupteurs DIP afin de réglir 6) AUTO DMX ADDRESS: touche d'adressage DMX automatique. Voir plus loin pour plus d'informations sur ce système qui facilitate l'attribution des adresses DMX. 7) CABLE DE SORTIE : utilisé pour connecter les différents projecteurs à LED de 24V (CA, anode commune, charge maximaile : 100W). Ce cable est équipé d'un connecteur spécial fénette à 4 broches. Vous pouvez utiliser le cable d'alimentation servant d'adaptateur (fourni) pour connecter aisément plusieurs projecteurs. 8) SORTIE MONITOR : vous pouvez vérifier séparément le statut de sortie des 3 couleurs (rouge, vert et bleu). 9) ENTREE POUR INTERRUPEUR ANALOGIQUE : utilisé pour raccorder n'importequel interrupteur analogique externe. Cet interrupteur externe peut etre utiliser pour alimenter ou couper la sortie generale du MINI LED MANAGER (black out externe Voir plus loin pour de plus amples informations expliquant comment connecter cet interrupteur analogique. 10)ALIMENTATION SECTEUR : munie d'une prise IEC avec fusible incorpore. Raccordez le cable d'alimentation (fourni) à cette prise. 11)FUSIBLE : Peut uniquement etre remplace par un fusible aux caractéristiques identiques ! (250V/3,15A)

les différentes options préprogrammées.

Reglage des interrupuents DIP

Dip switch 10:

Réglage des inter-rupteurs DIP	Fonction
ON 12345678910	DIP10 = OFF → Fonctionnement en mode maître/esclave Vou陝 peut utilise le système d'adressage automatique (voir plus loin) ou les interrupteurs DIP traditionnels. Use the dip switches 1~9 to set the DMX address from 0 to 511. Les 9 premiers interrupteurs DIP correspondant à une certaine valeur DMX.
	DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9
	Valeur	1	2	4	8	16	32	64	128	256
	Combinez ces valeurs pour obtenir des adresses de démarrage comprises entre 1 et 512: Adresse = 01 → DIP 1=ON valeurs: 1 Adresse = 05 → DIP 1+3=ON valeurs: 1+4 = 5 Adresse = 09 → DIP 1+4=ON valeurs: 1+8 = 9 Adresse = 13 → DIP 1+3+4=ON valeurs: 1+4+8 = 13 ... Adresse = 62 → DIP2+3+4+5+6=ON valeurs: 2+4+8+16+32=62
ON 12345678910	DIP10 = ON → Fonctionnement en mode autonome(stand alone) Utilisez les 9 premiers interrupteurs DIP pour régler le mode de fonctionnement, la vitesse, les motifs, les couleurs fixes, ... et les autres fonctions. Chacune de ces fonctions est expliquée en détaïl ci-dessous.

Interrupteurs DIP 1 & 2 : Mode (Sound/auto/fade/FIXED COLOR) :

Réglage des inter- rupteurs DIP	MODE
↓ON 1 234 567 8910	SOUND: le micro interne déclenché l'enchaînement des motifs sélectionnés.
↓ON 1 234 567 8910	AUTO: le motif sélectionné évolue automatiquement à la vitesse désirée.
↓ON 1 234 567 8910	FADE: les couleurs du motif sélectionné faiblissant progressivement, à la vitesse désirée.
↓ON 1 234 567 8910	FIXED COLOR: utilisez les interrupteurs DIP 6, 7, 8 & 9 pour sélectionner les couleurs désirées.

Interrupteurs DIP 3, 4 & 5 (vitesse rapide à lente)

Réglage des inter- rupteurs DIP	Mode Auto/Fade
ON 12345678910	Vitesse 1	Rapide
ON 12345678910	Vitesse 2
ON 12345678910	Vitesse 3
ON 12345678910	Vitesse 4
ON 12345678910	Vitesse 5
ON 12345678910	Vitesse 6
ON 12345678910	Vitesse 7
ON 12345678910	Vitesse 8	Lente

Interrupteurs DIP 6, 7, 8 & 9 : Séquences de poursuite et couleurs :

Réglage des inter-rupteurs DIP	MODES SOUND & AUTO	MODE COULEURSFIXES
↓ON 12345678910	Séquence de poursuite normale	Blanc
↓ON 12345678910	Séquence de poursuite très lumineuse	Rouge
↓ON 12345678910	Séquence de poursuite d'ambiance	Orange
↓ON 12345678910	Séquence de poursuite à spectre lumineux aléatoire	Ambre
↓ON 12345678910	Séquence de poursuite jouant sur le spectre lumineux	Jaune
↓ON 12345678910	Séquence de poursuite dynamique	Jaune clair
↓ON 12345678910	Séquence de poursuite rouge - cyan	Vert pomme
↓ON 12345678910	Séquence de poursuite vert - pourpre	Vert clair
↓ON 12345678910	Séquence de poursuite bleu - rouge	Vert
↓ON 12345678910	Séquence de poursuite jaune - bleu	Cyan
↓ON 12345678910	Séquence de poursuite rouge - vert	Bleu
↓ON 12345678910	Séquence de poursuite jaune - vert	Bleu foncé
↓ON 12345678910	Séquence de poursuite cyan - orange	Pourpre
↓ON 12345678910	Séquence de poursuite vert - pourpre clair	Pourpre clair
↓ON 12345678910	Séquence de poursuite rouge - jaune	Magenta
↓ON 12345678910	Séquence de poursuite jaune or -bleu	Rose

Installation électrique

L'installation électrique doit être faite uniquement par une personne qualifiée et selon les règlements pour la sécurité électrique et mécanique dans votre pays.

Comment relier les projecteurs LED à la sortie de l'appareil:

Important: Coupe le MINI LED MANAGER avant d'installer les projecteurs LED! La charge maximale du MINI LED MANAGER est 100W, répartie en 3 couleurs: chacune des 3 couleurs a une charge maximale de 33W! Veuillez ne pas surcharger le câble de sortie.

Le câble de sortie (6) utilise un connecteur spécial 4pin. Deux types de projecteurs passifs LED peuvent être reliés:

Projecteurs LED avec connecteur spécial 4pin (ex. LED STRIP):

C'est la manière la plus facile d'établir les connections. Fixez correctement tous les projecteurs en reliant les câbles d'entrée et de sortie de chaque appareil jusqu'à ce que vous atteigniez la charge maximale autorisée. Veillez à attacher l'anneau en plastique aux connecteurs.

WELL CONNECTED

B. Projecteurs à fils dénudés :

Utilisez le câble d'alimentation servant d'adaptateur et connectez les 4 conducteurs aux 4 fils correspondants des projecteurs à LED. (Dans la plupart des cas, les couleurs des fils correspondent aux couleurs des LED.) Assurez-vous de ne pas dépasser la charge maximale autorisée :

• Fil blanc : commun (anode)
• Fil rouge : conducteur de puissance pour les LED rouges (max. 33W)
• Fil vert : conducteur de puissance pour les LED vertes (max. 33W)
• Fil bleu : conducteur de puissance pour les LED bleues (max. 33W)

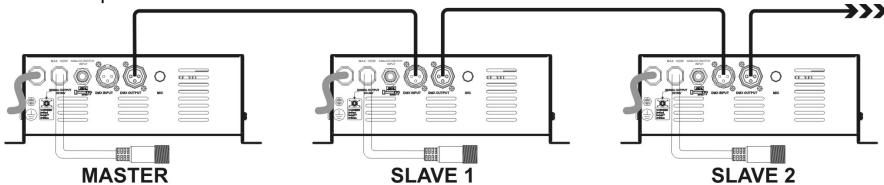

Installation électrique en mode maître/esclave:

• Vous doivent relier les entrées et les sorties DMX de 2 ou plusieurs appareils avec un câble symétrique de bonne qualité

• Réglez l'appareil dont le connecteur d'entrée DMX est libre en mode master, et les autres appareils seront automatiquement mis en mode esclave. Les interrupteurs DIP des appareils esclaves seront mis hors service.

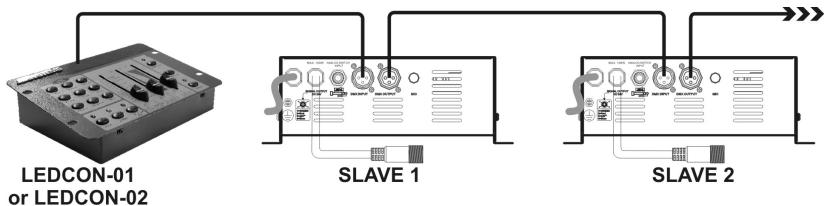

Installation électrique en mode maître/esclave avec commande à distance ledcon-02 (ou ledcon-01):

• Vous devez relier les entrées/sorties DMX d'un ou plusieurs appareils avec la sortie du LEDCON-01 avec un bon câble symétrique

• La commande à distance LEDCON-02 sera utilisée pour commander tous les esclaves de la chaîne d'appareils. Les MINI LED MANAGERs seront automatiquement mis en mode esclave. Les interrupteurs DIP des appareils esclaves seront mis hors service.

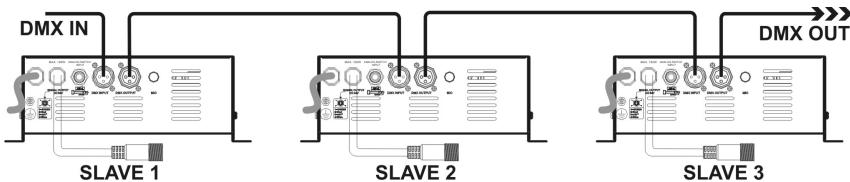

Installation électrique en mode DMX:

• Le protocole DMX est largement employé, c'est un signal à grande vitesse pour commander l'équipement lumière. Vous devez rester votre contrôleur DMX et tous les appareils, avec un bon câble symétrique.

• Afin d'éviter que vos effets de lumière se comptent de manière étrange, à cause d'interférences, utilisez des bouchons de 90Ω à 120Ω en fin de chaîne. N'utilisez jamais des câbles de dérivation, ici ne fonctionnent pas!
• L'interrupteur DIP 10 doit être réglé sur OFF sur tous les appareils. Chaque appareil de la chaîne doit avoir sa propre adresse de démarrage afin de savoir quelles commandes du contrôleur DMX il doit encoder. Si vous avez besoin de beaucoup d'ouverts, employez plusieurs MINI LED MANAGERs et leur donner la même adresse. Reportez-vous au chapitre précédent pour savoir comment régler les adresses DMX.

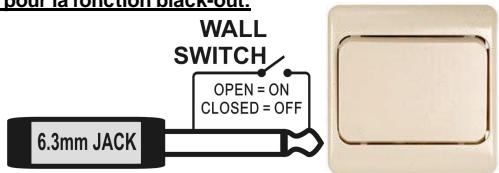

Connexion d'un interrupteur analogique externe pour la fonction blackout:

Vous pouvez mettre les sorties du MiniLED Manager en blackout à l'aide de n'importe quel interrupteur (on/off). Vous pouvez par exemple utiliser à tout moment un interrupteur mural pour éteindre les effets LED, même si l'appareil est contrôlé par DMX. - Interrupteur mural en position ETEINT (contacts ouverts) : sortie = ALLUMÉ - Interrupteur mural en position ALLUMÉ (contacts fermés) : sortie = ETEINT (blackout)

Comment régler les adresses DMX:

Il existe trois façons de régler les adresses DMX des appareils. Si vous utilisez les possibilités A ou B, vous DEVEZ mettre tous les interrupteurs DIP en position OFF

A. régler les adresses DMX par mini LED manager:

Assurez-vous que TOUS les interrupteurs DIP sont en position OFF! Assurez-vous que les câbles DMX de tous les appareils sont branchés. - Connectez le premier appareil sur le contrôleur DMX. - Branchez tous les appareils sur le secteur pour qu'ils soient tous allumés. - Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000). - Mettez le canal DMX, que vous voulez assigner comme adresse de départ sur le mini LED Manager sur maximum (valeur 255) - Poussez brievement le bouton "Adressage DMX auto" (6) du mini LED Manager. - Si vous voulez mettre un autre appareil sur la même adresse de départ, vous nevez également pousser le bouton "Adressage DMX auto" (6) de cet appareil. - Fini!

Un exemple pour rendre les choses claires:

Si vous souhaitez mettre l'adresse de départ d'un mini LED Manager sur 106:

• Connectez le mini LED Manager sur le contrôleur DMX comme décrit ci-dessus et allumez l'ensemble.
• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
• Mettez le canal DMX 106 sur maximum (valeur 255)
• Poussez brièvement le bouton "Adressage DMX auto" (6) du mini LED Manager.
• Finis ! → L'adresse de départ de votre mini LED Manager est 106 !

B. régler automatique les adresses DMX:

Pour gagner du temps (imaginez le temps qu'il vous faudra pour régler les interrupteurs DIP de 16 appareils...) vous pouvez régler les adresses DMX de tous les appareils dans la chaine DMX juste en appuyant sur un bouton. Pas besoin de calculer l'adresse de départ de chaque appareil, cela sera fait à votre place!

Assurez-vous que TOUS les interrupteurs DIP sont en position OFF! - Assurez-vous que les câbles DMX de tous les appareils sont branchés. - Connectez le premier appareil sur le contrôleur DMX. - Branchez tous les appareils sur le secteur pour qu'ils soient tous allumés. - Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000). - Mettez le canal DMX, que vous voulez assigner comme adresse de départ sur le premier mini LED Manager de la chaine, sur maximum (valeur 255) - Poussez le bouton "Adressage DMX auto" (6) du premier mini LED Manager de la chaine pendant environ 5 secondes. (tous les projecteurs clignotent 1x) - Fini! Le premier mini LED Manager de la chaine reçoit l'adresse de départ que vous avez choisi. Les adresses de départ des autres projecteurs de la chaine seront calculées et distribuées automatiquement!

Un exemple pour rendre les choses claires:

Imaginons que nous voulions donner des adresses DMX à 16 mini LED Manager. L'adresse de départ du premier mini LED Manager de la chaîne est fixée sur 202.

• Connectez les mini LED Manager sur le contrôleur DMX comme décrit ci-dessus et allumez l'ensemble.
• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
• Mettez le canal DMX 202 sur maximum (valeur 255)
• Poussez le bouton "Adressage DMX auto" (6) du premier mini LED Manager pendant environ 5 sec.
• Fini! → Le premier mini LED Manager de la chaîne reçoit l'adresse 202. Les adresses de départ des autres mini LED Manager de la chaîne seront calculées et distribuées automatiquement : le deuxième mini LED Manager reçoit l'adresse 206, le troisième l'adresse 210,..., jusqu'au seizième mini LED Manager qui reçoit l'adresse 262.

Vous avez déprogrammé 16 projecteurs en 10 secondes !!!

Remarque: vous pouvez mélanger les appareils ensemble avec d'autres effets DMX qui ne possèdent pas l'option adressage DMX automatique. Dans ce cas, il vous restera à régler les adresses DMX de ces effets DMX manuellement! Vous pouvez également mélanger les mini Led Manager avec d'autres produits LED de la marque JB Systems qui possèdent la fonction d'adressage DMX automatique. Ils recevront également leur adresse DMX automatiquement.

A. 1 appareil autonome:

Reliez les projecteurs LED aux MINI LED MANAGER comme indiqué dans les chapitres précédents. - Branchez l'appareil et consultez le chapitre 'Réglages des interrupteurs DIP' pour vous familiariser avec les diverses fonctions des curseurs et des touches.

Dans ce mode vous pouvez également régler l'horloge et employer les 3 minuteries 'on/off' comme décrit dans le chapitre précédent.

B. installation de 2 ou plus d'appareils en mode maître/esclave:

Reliez les projecteurs LED aux MINI LED MANAGERs comme indiqué dans les chapitres précédents. Reliez les appareils les uns aux autres comme expliqué dans le chapitre installation électrique. - Branchez les MINI LED MANAGERs. Vous ne pouvez utiliser que les commandes de l'appareil maître, les commandes sur les esclaves sont désactivées. Consultez le chapitre 'Réglages des interrupteurs DIP' pour vous familiariser avec les diverses fonctions des curseurs et des touches de l'appareil maître.

C. reliez le contrôleur avec la commande à distance ledcon-02 (ou ledcon)01:

Dans la plupart des cas, le MINI LED MANAGER sera installé sur un mur, près des projecteurs LED. Si vous voulez avoir un accès facile à ses fonctions, vous pouvez relier le contrôleur avec la commande à distance LEDCON-01 sur le premier MINI LED MANAGER. Les autres raccordements sont identiques à l'installation autonome ou l'installation 'maître/esclave'. N'oubliez pas d'exécuter l'adressage automatique sur le LEDCON-02 !!!

D. contrôle par le contrôleur DMX universel:

• Reliez les projecteurs LED aux MINI LED MANAGER(s) comme indiqué dans les chapitres précédents. Reliez les MINI LED MANAGER(s) avec tous les autres appareils DMX dans la chaîne DMX.
• Branchez tous les appareils et installez l'adresse DMX correcte. (n'oubliez pas de régler l'interrupteur DIP 10 sur OFF)
• Branchez votre contrôleur DMX universel et référez-vous au diagramme DMX ci-dessous pour commander les MINI LED MANAGERs de la chaîne:

Alimentation:

CA 230V, 50Hz

Fusibles:

3,15A/250V lent (20mm verre)

Tension des sorties LED :

CC 24V, ANODE COMMUNE

Puissance des sorties LED:

1x 100W max. (Total = 300W max.)

Rouge: 33W max. o Vert: 33W max. Bleu: 33W max.

Connexion DMX:

prise XLR à 3 broches (standard DMX-512)

Canaux DMX:

4 (CH1: rouge, CH2: vert; CH3: bleu, CH4: stroboscope/dimmer)

Entrée Audio:

aucune, micro interne

Dimensions:

255× 110× 88mm

Poids:

1,82 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
