MINI LED MANAGER MK2 - Contrôleur d'éclairage JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Alimentation LED DMX
Canaux	4 canaux
Puissance maximale	50W à 100W selon modèle
Protocole de contrôle	DMX
Type de LED supportée	LED standard
Alimentation	AC standard
Dimensions	Compact, format rackable
Montage	Fixation murale ou rack
Interface utilisateur	LEDs indicatrices et boutons
Protection	Surtension et court-circuit
Température de fonctionnement	0°C à 40°C
Poids	Léger, portable
Normes	CE
Langues du manuel	EN, FR, NL, DE, ES, PT
Version du firmware	1.0

FOIRE AUX QUESTIONS - MINI LED MANAGER MK2 JBSYSTEMS LIGHT

Comment configurer le JBSYSTEMS LIGHT MINI LED MANAGER MK2 pour la première fois ?

Pour configurer le JBSYSTEMS LIGHT MINI LED MANAGER MK2, reliez-le à votre source d'alimentation et à vos lumières LED. Ensuite, utilisez le menu de l'appareil pour sélectionner le mode de fonctionnement souhaité et ajuster les paramètres selon vos besoins.

Que faire si les lumières ne s'allument pas ?

Vérifiez d'abord la connexion à l'alimentation et assurez-vous que toutes les câbles sont correctement branchés. Si les lumières ne s'allument toujours pas, testez les ampoules LED avec une autre source d'alimentation pour vérifier leur fonctionnement.

Comment réinitialiser le JBSYSTEMS LIGHT MINI LED MANAGER MK2 ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que le voyant LED clignote. Cela restaurera les paramètres d'usine.

Les lumières clignotent de manière inattendue, que faire ?

Des clignotements peuvent indiquer un problème de connexion ou une incompatibilité entre les lumières LED et le contrôleur. Vérifiez toutes les connexions et assurez-vous que les lumières sont compatibles avec le modèle MK2.

Comment mettre à jour le firmware du JBSYSTEMS LIGHT MINI LED MANAGER MK2 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de JBSYSTEMS et suivez les instructions fournies dans le manuel. Assurez-vous que l'appareil est connecté à votre ordinateur pendant le processus de mise à jour.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation du JBSYSTEMS LIGHT MINI LED MANAGER MK2 est disponible en ligne sur le site officiel de JBSYSTEMS dans la section support ou téléchargements.

Que faire si l'appareil surchauffe ?

Si l'appareil surchauffe, éteignez-le immédiatement et débranchez-le. Assurez-vous qu'il est placé dans un endroit bien ventilé et qu'aucun objet n'entrave le flux d'air. Si le problème persiste, contactez le service client.

L'appareil ne répond pas aux commandes, que faire ?

Si l'appareil ne répond pas, essayez de le redémarrer en le débranchant puis en le rebranchant. Si cela ne fonctionne pas, vérifiez si les piles de la télécommande sont chargées ou essayez d'utiliser le panneau de contrôle directement sur l'appareil.

MODE D'EMPLOI MINI LED MANAGER MK2 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez dire mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibités de cet apparéil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM ET INSCRIVEZ-VOUS

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Alimentation polyvalente pour toutes sortes de projecteurs RVB LED passifs

• Différents modes de fonctionnement sont possibles :

• Fixed colors mode: accès immédiat aux 16 couleurs préprogrammées

• Auto chase mode: 16 séquences de poursuite différentes, défilament des couleurs à 8 vitesses différentes
• Sound chase mode: 16 séquences de poursuite différentes, défilament des couleurs réagissant au signal audio

• Fade chase mode: 16 séquences de poursuite différentes, défilament des couleurs en fondu enchâné, à 8 vitesses différentes

• N'importe quel interrupteur mural peut etre utiliser pour eteindre/allumer les projecteurs connectés, meme.
  quand l'appareil est utilisé en mode DMX.

• Toutes les fonctions peuvent être contrôlées de différentes manières :

• directement à partir du MICRO / MINI LED MANAGER

• au moyen d'un gradateur mural encasable (interface spécifique)
  au moyen d'une commande à distance LEDCON-02
  au moyen d'un LED MANAGER de 300 watts
  au moyen de n'importequel contrôleur DMX standard

• Plusieurs MICRO/MINILEDMANAGERs peuvent etreutilisésensemble enmode maître/esclave pourobtenir une puissance elevée et un ensemble entièrement synchronisé

• Micro LED Manager: 50 watts de puissance avec une sortie en 24V CA (R+G+B) et avec coupe-circuits de protection
• Mini LED Manager Mk2: 100 watts de puissance avec une sortie en 24V CA ( + + ) et avec coupecircuits de protection

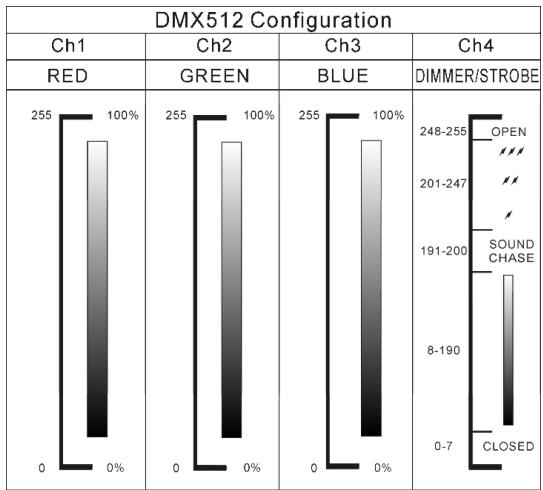

• Utilisation de 4 canaux DMX : Ch1=rouge; Ch2=vert ; Ch3=bleu ; Ch4=Dimmer/stroboscope
• Le boîtier est donc pour permettre une installation facile sur un mur
• Pas de ventilationforcée par ventilateur, ce qui fait que l'appareil ne fait aucun bruit

AVANT L'UTILISATION

Vérifiez le contenu:

Vérifiez si la boite contient bien les articles suivants :
- MICROLED MANAGER ou Mini LED Manager Mk2
Cable d'alimentation
- Câble d'alimentation servant d'adaptateur
Mode d'emploi

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer yourselves-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie: Lamp Control Gear

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causeer des dommages.
• Cet apparéil est destiné à une'utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être place sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immeditatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bouygies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulierement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximale d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
• Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électricque et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.

• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé. Pour éviter tout risque de chic électrique, le cordon doit être remplace par le constructeur, son agent ou un technician qualifié.

• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres câbles!

• L'appareil doit être à la masse selon les régles de sécurité.
• Utilisez toujours des cables appropriés et certifiés lorsqu'you ne spécifie l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifique autorisée par les parties responsables.

ENTRETIEN

• Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilise pas de produits volatiles tels le benzène ou le thinner qui peuvent endommager l'appareil.

Attention: Nous conseillons que le nettoyage interne se fasse par une personne qualifiée.

FONCTIONS

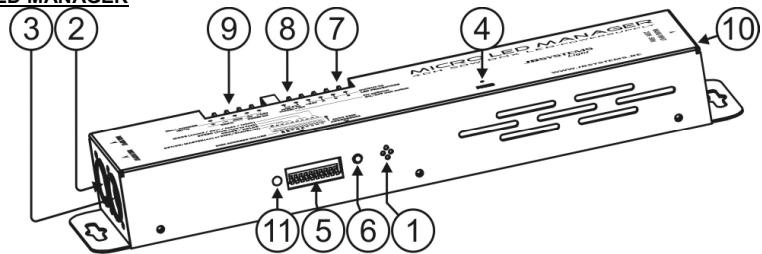

MICRO LED MANAGER

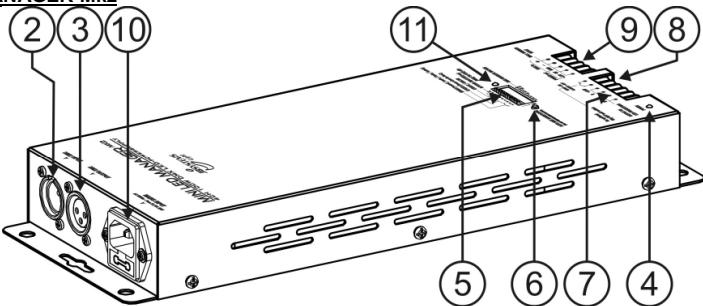

MINI LED MANAGER Mk2

1. MICROPHONE INTERNE: micro intégré.
2. ENTRÉE DMX: Connecteur XLR mäle à 3 broches qui permet de connecter des cables DMX. Cette entree reçoit des instructions provenant d'un contrôleur DMX ou, en mode maitre/esclave, d'un autre MICRO / MINI LED MANAGER.
3. SORTIE DMX: Connecteur XLR femelle à 3 broches qui permet de connecter le MICRO / MINI LED MANAGER à l'unité suivante de la chaîne DMX ou à un autre MICRO / MINI LED MANAGER en mode master/slave. Le MICRO / MINI LED MANAGER peut aussi être utilisé en tant que contrôleur pour d'autres projecteurs à LED, comme par exemple le modele LED PAR 56/64.

4. LED D'ALIMENTATION : est utilisé pour vérifier si le Micro / Mini LED Manager est mis sous tension.

5. INTERRUPTeurs DIP : lorsque le mode DMX est utilisé (DIP 10 = OFF ), vous pouvez régler l'adresse DMX de départ de l'appareil. Lorsque le mode autonome est utilisé (DIP 10 = ON ), vous pouvez utiliser les interrupteurs DIP afin de régler les différentes options préprogrammées.

6. AUTO DMX ADDRESS: touche d'adressage DMX automatique. Voir plus loin pour plus d'informations sur ce système qui facilité l'attribution des adresses DMX.
7. CONNECTEURS DE SORTIE : utilise pour connecter les différents projecteurs à LED de 24V (CA, anode commune). Vous pouvez connecter n'importe quel type de cable électrique à 4 fils pour relier les projecteurs LED à cette sortie. Il est cependant plus facile d'utiliser le cable spécial CCM-50 (bobine de 50m). Les fils dans ce cable correspond au couleurs des LEDs ©.
8. ENTREE POUR INTERRUPEUR ANALOGIQUE : utilisé pour raccorder n'importequel interrupteur analogique externe. Cet interrupteur externe peut etre utiliser pour alimenter ou couper la sortie generale du MICRO/MINI LEDMANAGER(black out exter Voir plus loin pour de plus amples informations expliquant comment connecter cet interrupteur analogique.
9. WALL DIMMER INPUT: est utilisé pour connecter notre gradateur mural, un petit contrôleur LED qui peut être encastré dans un boitier électrique mural standard. voir plus loin pour plus d'informations concernant le raccordement du gradateur mural.
10. ALIMENTATION SECTEUR : munie d'une prise IEC. Raccordez le cable d'alimentation (fourni) à cette prise.
11. LED TÉMOIN: clignote quand un signal DMX est détecté.

REGLAGE DES INTERRUPEURS DIP

Dip switch 10:

Réglage des inter- rupteurs DIP	Fonction
↓ON 12345678910	DIP10 = OFF → Fonctionnement en mode maître/esclaveVous peuvent utiliser le système d'adressage automatique ou les interrupteurs DIP traditionnels.Dans le chapitre 'adressage DMX' nous expliquons comment effectuer l'adressage DMX
↓ON 12345678910	DIP10 = ON → Fonctionnement en mode autonome (stand alone)Utilisez les 9 premiers interrupteurs DIP pour régler le mode de fonctionnement, la vitesse, les motifs, les couleurs fixes,... et les autres fonctions.Chacune de ces fonctions est expliquée en détaïl ci-dessous.

Interrupteurs DIP 1 & 2 : Mode (Sound/auto/fade/ FIXED COLOR) :

Réglage des inter- rupteurs DIP	MODE
↓ON 1 234 567 8910	SOUND: le micro interne déclenché l'enchaînement des motifs sélectionnés.
↓ON 1 234 567 8910	AUTO: le motif sélectionné évolue automatiquement à la vitesse désirée.
↓ON 1 234 567 8910	FADE: les couleurs du motif sélectionné faiblissant progressivement, à la vitesse désirée.
↓ON 1 234 567 8910	FIXED COLOR: utilisez les interrupteurs DIP 6, 7, 8 & 9 pour sélectionner les couleurs désirées.

Interrupteurs DIP 3, 4 & 5 (vitesse rapide à lente):

Réglage des inter- rupteurs DIP	Mode Auto/Fade
↓ON 12345678910	Vitesse 1	Rapide
↓ON 12345678910	Vitesse 2
↓ON 12345678910	Vitesse 3
↓ON 12345678910	Vitesse 4
↓ON 12345678910	Vitesse 5

↓ON 12345678910	Vitesse 6
↓ON 12345678910	Vitesse 7
↓ON 12345678910	Vitesse 8	Lente

interrupteurs DIP 6, 7, 8 & 9 : Séquences de poursuite et couleurs :

Réglage des inter- rupteurs DIP	MODES SOUND & AUTO	MODE COULEURS FIXES
↓ON 12345678910	Sequence de poursuite normale	Blanc
↓ON 12345678910	Sequence de poursuite très lumineuse	Rouge
↓ON 12345678910	Sequence de poursuite d'ambiance	Orange
↓ON 12345678910	Sequence de poursuite à spectre lumineux aléatoire	Ambre
↓ON 12345678910	Sequence de poursuite jouant sur le spectre lumineux	Jaune
↓ON 12345678910	Sequence de poursuite dynamique	Jaune clair
↓ON 12345678910	Sequence de poursuite rouge - cyan	Vert pomme
↓ON 12345678910	Sequence de poursuite vert - pourpre	Vert clair
↓ON 12345678910	Sequence de poursuite bleu - rouge	Vert
↓ON 12345678910	Sequence de poursuite jaune - bleu	Cyan
↓ON 12345678910	Sequence de poursuite rouge - vert	Bleu
↓ON 12345678910	Sequence de poursuite jaune - vert	Bleu foncé
↓ON 12345678910	Sequence de poursuite cyan - orange	Pourpre
↓ON 12345678910	Sequence de poursuite vert - pourpre clair	Pourpre clair
↓ON 12345678910	Sequence de poursuite rouge - jaune	Magenta
↓ON 12345678910	Sequence de poursuite jaune or - bleu	Rose

INSTALLATION ÉLECTRIQUE

L'installation électrique doit être faite uniquement par une personne qualifiée et selon les règlements pour la sécurité électrique et mécanique dans votre pays. Comment relier les projecteurs LED à la sortie de l'appareil:

Important: Coupe le MICRO / MINI LED MANAGER avant d'instituter les projecteurs LED! La charge maximale du MICROLED MANAGER est 50W, répartie en 3 couleurs: chacune des 3 couleurs a une charge maximale de 16W 17W! La charge maximale du Mini LED Manager Mk2 est 100W, répartie en 3 couleurs: chacune des 3 couleurs a une charge maximale de 33W!

Deux types de projecteurs passifs LED peuvent être reliés:

A. Projecteurs LED avec connecteur spécial 4pin (ex. LED STRIP):

Utilissez le cable d'alimentation servant d'adaptateur et connectez les 4 connecteurs du Micro / Mini LED Manager aux 4 fils correspondants des projecteurs à LED.

(dans la plupart des cas, les couleurs des fils correspondant aux couleurs des LED). Fixez correctement tous les projecteurs en reliant les cables d'entrée et de sortie de chaque applériel jusqu'à ce que vous atteigniez la charge maximale autorisé. Veilze à attacher l'anneau en plastique aux connecteurs.

B. Projecteurs à fils dénudés :

Connectez les fils colorés aux bornes correspondantes du LED MICRO MANAGER. Assurez vous de ne pas dépasser la charge maximale autorisée :

• Fil blanc : commun (anode)
• Fil rouge : conducteur de puissance pour les LED rouges
• Fil vert : conducteur de puissance pour les LED vertes
• Fil bleu : conducteur de puissance pour les LED bleues

Remarque: les sorties pour les projecteurs LED sont protégés contre les court-circuit. Cependant, si vous avez eu a fait à un court-circuit, vous devrez effectuer une mise à zéro: déconnectez le Micro / Mini LED Manager pendant environ 10secondes du secteur, puis rebranche le.

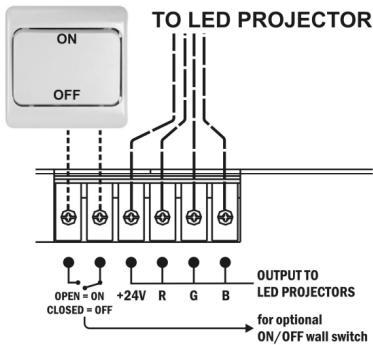

Connexion d'un interrupteur analogue externe pour la fonction black-out:

Vous pouvezmettrelesortieduMiniLEDManager en blackoutaI'aide de n'importequel interrupteur(on/off).Vous pouvez par exempleutiliseràtotomuntuninterrupteur mural pour eteindre les effets LED,meme si l'appareil est controledparDMX:!

• Interrupteur mural en position ETEINT (contacts ouverts): sortie = ALLUMÉ
• Interrupteur mural en position ALLUMÉ (contacts fermés): sortie = ETEINT (blackout)

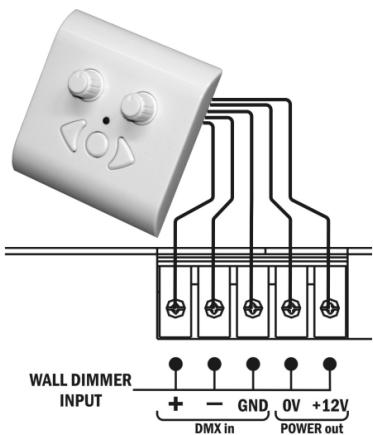

Connexion du GRADATEUR MURAL:

Le GRADATEUR MURAL est un petit contrôleur mural, facile à utiliser, qui peut être installé dans les boîtiers électriques muraux standard. Ce contrôleur peut être branché directement sur le Micro / Mini LED Manager. La sortie 0V & +12V doit être relié à l'aide d'un cable à 2 fps normal. Le signal DMX devrait être connecté à l'aide d'un cable DMX symétrique de bonne qualité, pourvu d'un bon blindage.

Rémarque 1: le Micro / Mini LED Manager devrait être régé sur l'adresse DMX 001, en utilisant les interrupteurs DIP (voir "adressage DMX" pour plus d'explications)

Remarque 2: si vous poulez contrôler plusieurs (Micro) LED manager, il suffit de rélier les LED Managers entre eux en utilisant les entres/sorties DMX, et demettre toutes les adresses sur 001.

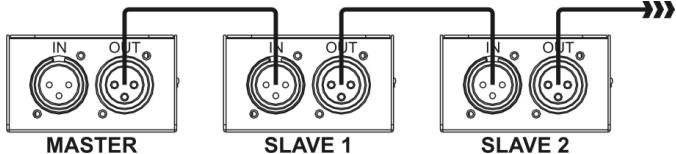

Installation électric en mode maître/esclave:

• Vous doivent rélier les entrées et les sorties DMX de 2 ou plusieurs apparciels avec un cable symétrique de bonne qualité

• Réglez l'appareil dont le connecteur d'entrée DMX est libre en mode master, et les autres apparéils seront automatiquement mis en mode esclave. Les interrupteurs DIP des apparéils esclaves seront mis hors service.

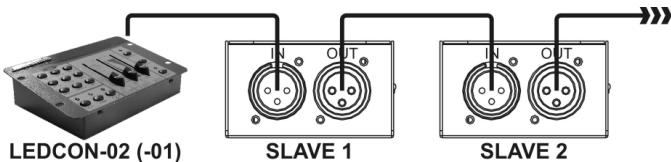

Installation électrique en mode maître/esclave avec commande à distance LEDCON-02:

• Vous doivent relier les entrées/sorties DMX d'un ou plusieurs appareils avec la sortie du LEDCON-02 avec un bon cable symétrique

• La commande à distance LEDCON-02 sera utilisé pour commander tous les esclaves de la chaine d'appareils. Les MICRO / MINI LED MANAGERs seront automatiquement mis en mode esclave. Les interrupteurs DIP des apparêls esclaves seront mis hors service.

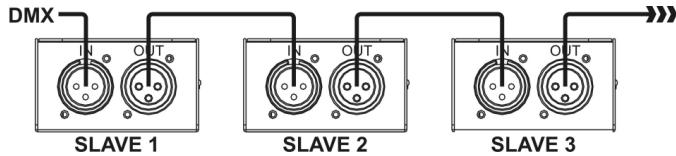

Installation électrique en mode DMX:

• Le protocole DMX est largement employé, c'est un signal à grande vitesse pour commander l'équipement lumière. Vous devez relier votre contrôleur DMX et tous les appareils, avec un bon cable symétrique.

• Afin d'évitier que vos effets de lumière se comportent de manière étrange, à cause d'interférences, utilisez des bouchons de 90Ω à 120Ω en fin de chaine. N'utilise jamais des cables de dérivation, ceci ne fonctionne pas!
• L'interrupteur DIP 10 doit être régé sur OFF sur tous les apparêls. Chaque apparéil de la chaîne doit avoir sa propre adresse de démarrage afin de savoir quelles sont commandes du contrôle DMX il doit décoder. Si vous ave besoin de beaucoup d'une poursuiveur employer plusieurs MICRO / MINI LED MANAGERs et leur donner la chance de démarrage. Reportez-vous au chapitre précédent pour savoir comment régier les résultats

ADRESSAGE DMX

Comment régler les adresses DMX:

Il existe trois façon de régler les appareils. Si vous utilisez les possibités A ou B, vous DEVEZmettre tous les interrupteurs DIP en position OFF

A. Regler les adresses DMX par Micro / Mini LED Manager:

Assurez-vous que TOUS les interrupteurs DIP sont en position OFF!
Assurez-vous que les câbles DMX de tous les apparciels sont branchés.
- Connectez le premier apparéil sur le contrôleur DMX.
- Branchez tous les apparéils sur le secteur pour qu'ils soient tous allumés.
- Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
- Mettez le canal DMX, que vous poulez assigner comme adresse de départ sur le Micro / Mini LED Manager sur maximum (valeur 255)
- Poussez brievement le bouton "Adressage DMX auto" (6) du Micro / Mini LED Manager.
- Si vous voulezmettre un autre apparéil sur la même adresse de départ, vous nevez également pousser le bouton "Adressage DMX auto" (6) de cet apparéil.
Fini!

Un exemple pour rendre les choses claires:

Si vous souhaitezmettre l'adresse de depart d'un Micro/Mini LED Manager sur 106:

• Connectez le Micro / Mini LED Manager sur le contrôleur DMX comme décrit ci-dessus et allumez l'ensemble.

• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).

• Mettez le canal DMX 106 sur maximum (valeur 255)

• Poussez brievement le bouton "Adressage DMX auto" (6) du Micro / Mini LED Manager.
• Fini! → l'adresse de départ de votre Micro / Mini LED Manager est 106!

B. Régler automatiquement les adresses DMX:

Pour gagner du temps (imaginez le temps qu'il vous faudra pour régler les interrupteurs DIP de 16 apparéils...) vous pouvez régler les adresses DMX de tous les apparéils dans la chaine DMX juste en appuyant sur un bouton. Pas besoin d'calculer l'adresse de départ de chaque apparéil, cette sera fait à votre place!

Assurez-vous que TOUS les interrupteurs DIP sont en position OFF!
Assurez-vous que les cables DMX de tous les apparciels sont branchés.
- Connectez le premier apparéil sur le contrôleur DMX.
- Branchez tous les apparèils sur le secteur pour qu'ils soient tous allumés.
- Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
- Mettez le canal DMX, que vous voulez assigner comme adresse de départ sur le premier Micro / Mini LED Manager de la chaîne, sur maximum (valeur 255)
- Poussez le bouton "Adressage DMX auto" (6) du premier Micro / Mini LED Manager de la chaîne pendant environ 5 secondes. (tous les projecteurs clignotes 1x)
- Finil Le premier Micro / Mini LED Manager de la chaîne reçoit l'adresse de départ que vous avec choisi. Les adresses de partir des autres projecteurs de la chaîne seront calculés et distribuées automatiquement!

Un exemple pour rendre les choses claires:

Imaginons que nous voulions donner des adresses DMX à 16 Micro / Mini LED Manager. L'adresse de départ du premier Micro / Mini LED Manager de la chaine est fixée sur 202.

• Connectez les Micro / Mini LED Manager sur le contrôleur DMX comme déscrit ci-dessus et allumez l'ensemble.
• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
• Mettez le canal DMX 202 sur maximum (valeur 255)
• Poussez le bouton "Adressage DMX auto" (6) du premier Micro / Mini LED Manager pendant environ 5sec.
• Fin! Le premier Micro / Mini LED Manager de la chaîne reçoit l'adresse 202. Les adresses de départ des autres Micro / Mini LED Manager de la chaîne seront calculés et distribués automatiquement: le deuxième Micro / Mini LED Manager reçoit l'adresse 206, le troisième l'adresse 210, ..., jusqu'àu seizième Micro / Mini LED Manager qui reçoit l'adresse 262.

Vous venez de programmer 16 projecteurs en 10 secondes !!!

Remarque: vous peuvent mélanger les apparciels ensemble avec d'autres effets DMX qui ne possèdent pas l'option adressage DMX automatique. Dans ce cas, il vous restera à réglier les adresses DMX de ces effets DMX manuellement! Vous pouvez également mélanger les Micro / Mini LED Manager avec d'autres produits LED de la marque JB Systems qui possèdent la fonction d'adressage DMX automatique. Ils receiveront également leur adresse DMX automatiquement.

C. Adressage DMX à l'aide de interrupteurs DIP:

Ceci est la méthode d'adressage traditionnelle. Cette méthode doit être utilisée avec le gradateur mural.

Les 9 premiers interrupteurs DIP correspondant à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9
Valeur	1	2	4	8	16	32	64	128	256

Combinez ces valeurs pour obtenir des adresses de demarrage comprises entre 1 et 512:

Adresse = 01 DIP 1=ON valueurs: 1

Adresse = 05 DIP 1 + 3 = ON valueurs: 1 + 4 = 5

Adresse = 09 DIP 1 + 4 = ON valueurs: 1 + 8 = 9

Adresse = 13 DIP 1 + 3 + 4 = ON valueurs: 1 + 4 + 8 = 13

···

Adresse = 62 DIP 2 + 3 + 4 + 5 + 6 = ON valueurs: 2 + 4 + 8 + 16 + 32 = 62

CONSIGNES D'UTILISATION

A. 1 appareil autonome:

• Reliez les projecteurs LED aux MICRO / MINI LED MANAGER comme indiqué dans les chapitres précédents.
• Branchez l'appareil et consultez le chapitre 'Réglages des interrupteurs DIP' pour vous familiariser avec les diverses fonctions des curseurs et des touches.

Dans ce mode vous pouvez également régler l'horloge et employerer les 3 minuteries 'on/off' comme décrit dans le chapitre précédent.

B. Installation de 2 ou plus d'appareils en mode maître/esclave:

• Reliez les projecteurs LED aux MICRO / MINI LED MANAGERs comme indiquedans les chapitres precedents.
  Reliez les apparèils les uns aux autres comme expliqué dans le chapitre installation électrique.
• Branchez les MICRO / MINI LED MANAGERS. Vous savez seulement employer les commandes de l'appareil maitre, les commandes sur les esclaves sont déactivées. Consultez le chapitre 'Réglages des interrupteurs DIP' pour vous familiariser avec les diverses fonctions des curseurs et des touches de l'appareil maitre.

C. Reliez le contrôle avec la commande à distance LEDCON-02:

Dans la plupart des cas, le MICRO LED MANAGER sera installé sur un mur, pres des projecteurs LED. Si vous poulez avoir un accès facile à ses fonctions, vous pouze relier le contrôleur avec la commande à distance LEDCON-02 sur le premier MICRO / MINI LED MANAGER. Les autres raccordements sont identiques à l'installation automatique ou l'installation 'maître/esclave. N'oubliez pas d'exécuteur l'adressage automatique sur le LEDCON-02 !!!

D. Contrôle par le contrôleur DMX universel:

• Reliez les projecteurs LED aux MICRO / MINI LED MANAGER(s) comme indiquedans les chapitres precedents.
  Reliez les MICRO / MINI LED MANAGER(s) avec tous les autres appareils DMX dans la chaine DMX.
• Branchez tout les apparèils et installez l'adresse DMX correcte. (n'oubliez pas de régler l'interrupteur DIP 10 sur OFF)
• Branchez votre contrôleur DMX universel et reférez-vous au diagramme DMX ci-dessous pour commander les MICRO / MINI LED MANAGERs de la chaîne :

SPECIFICATIONS

Alimentation:

AC 100 250V (50Hz/60Hz)

Tension des sorties LED :

CC 24V, ANODE COMMUNE

Puissance des sorties LED :

Micro LED Manager: 1x 50W max.

o Rouge: 16W 17W max.
Vert: 16W 17W max.
O Bleu: 16W 17W max.

Mini LED Manager Mk2: 1x 100W max.

o Rouge: 33W max.
O Vert: 33W max.
o Bleu: 33W max.

Connexion DMX:

prise XLR à 3 broches (standard DMX-512)

4 (CH1: rouge, CH2:Vert; CH3: Bleu, CH4: stroboscope/dimmer)

Entrée Audio:

micro interne

Dimensions:

voir dessins à la dernière page

Poids:

1,00 kg (Micro LED Manager)

1,70kg (Mini LED Manager Mk2)

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

GEBRUIKSAANWIJZING
