Obrigado por ter adquirido este produto da JB Systems. De modo a tirar total proveito das possibilidades deste produits, por favor leia this manual com atenção.

CHARACTERISTICAS

Esta unidad está protegida contra interferencias rado. Este produits cumpre as exigencias impostas pelas presentes directivas nacionais e europeias. A conformidade deste produit foi comprovada e as declaracoes e documents relevantes foram efectuados pelo fabricante

• Fonte de alimentacao extremamente versatur para todos os tips de projectores passivos RGB LED.

• Diferentes modelos de funciona autónomo:

• Modo Fixed color: Acesso instantáneo a 16 cores predefinidas

• Modo Auto chase: 16 différentes sequências de cor com 8 velocidades发展目标.
• Modo Sound chase: 16 differentes sequências de cor com activação录音

• Modo Fade chase: 16 différentes sequências de cor alternando suavamente a 8 velocidades发展目标

• Qualquer interruptor parede pode ser uso para ligar/desligar a saída, mesmo em modo DMX!

• Todas as funções podem ser controladas:

• Directemente no MICRO/MINILEDMANAGER

• Com um LED WALL DIMMER optional (interface especial)
• Com um controlo remoto optional LEDCON-02.
• Com um MICRO / MINI LED MANAGER de 300Watt

• Com qualquer controlador DMX standard

• Vários Micro LED-Managers podem ser realizados em modo Master/slave para Criar configurações muito potentes e altoamente sincronizadas.

• Micro LED Manager: Saía de 50Watt 24Vdc. (R+G+B) com proteção de curto-circuitos
• Mini LED Manager Mk2: Saía de 100Watt 24Vdc. (R+G+B) com proteção de curto-circuitos
• Necessários 4 canais DMX: Ch1=red, Ch2=green, Ch3=Blue, Ch4=Dimmer/strobe.
• Estrutura preparada para instalação fácil em parede.
• Sem ventoinha de arrefecimento: completeness silencioso!

ANTES DE UTILIZAR

Certifique-se que a caixa contentem os seguintes artigos:

• MICROLEDMANAGER
• Cabo de alimentação ou Mini LED Manager Mk2
• Cabo de conversão de sinaça
• Manual do utiliser

Alqumas instruções importantes:

• Antes de utilizes esta unidad verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidad e contacte o seu revendedor.
• Importante:Esta unidade deixou a)nossa fabrica em perfeitas condições e devidamente embalada. É imprescindivel que outilizar siga as instruções de segurâça e avisos descriços neste manual. Quaisquer danos provocados por utilização Incorrecta não sera cobertos pela garantia. O revendedor não sera responsavel por quaisquer danos ou problemas causados pelo incumprimento das instruções destemanual.
• Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça estemanual.
• Proteja o ambiente. Recicle o material della umbalagem.

INSTRUÇÉS DE SEGURANÇA:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENÇÃO: De forma a fazer o risco deCHOque eletrico, não remove peças da unidade. Não tente fazer reparacoes. Contacte pessoal qualificado

O*simbolo composto por um triangulo equilatero com um relampago no inferior alerta para a presence de voltagem perigosa não isolada no interior do produits que podera constituted risco dechoque electrico.

O*simbolo composto por um triangulo equilatero com um punto de exclamação alerta outilizador para a presence de instruções importantes de utilização e manutençao do produits.

Este=simbolo significa:utilizaçãounicamente em espacos fechados

Este symbolo significa: Leia instruções

Este的概率 significa: Mecanismo de controlo da lampada

• De modo a evitar risco de fogo ouCHOque eletrico, nao exponha este produits a chuva ou humidade.
• De forma a evitar a formação de condensação no interior daunities, ao transporte-la para ambiente quente aguarde某个 tempo de modo a que haja uma energia à temperatura. A condensação pode aferar o desempenho daunities ou até danificá-la.
• Esta unidade destinata-se uniquamente a utilização em espacços fechados.
• Não introduza objects de metal nemVERTI liquidos no interior do produits, correra risco deCHOque elcrico ou poder danificar o produto. Caso algobjecto estranho entre em contacto com o interior da unidade, desigue-a de imeditado da corrente.
• Não coloquechas descobertas (tais comovelas acases) sobre a unidade.
• Não cubra os orificios de ventilação ou a equipe pode sobraquecer.
• Evite locais com poeiras. Limpe a unidade regularamente.
• Mantenha esta unidade fora do alcance das crianças.
  -Esta unidad deverá ser operadaunicamente por pessoas experimentes.
• Temperatura ambiente de funcionaamento Tmaxima é de 40^ . Não utilize esta unidade a temperatas Ambientes mais elevadas.
• Desligue sempre a unidade da corrente quando não a utiliser durante longos periodos de tempo ou antes de efetuar manutenção.
• A instalação eletrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de seguranca em instalações eletricas e mecanicas do seu pais.
• Certifique-se que a voltagem a utilizes não é superior à voltagem indica no poinl traseiro da unidade.
• A tomada de corrente devera permanecer acesivel para que a unidade possa ser desligada da corrente.
• O cabo de alimentação deverá estar sempre em perfeitas condições. Desígue a união e substitua imeditamente o cabo caso este aparece algo dano. Deverá ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado de modo a Severity.
• Nunca permita que este cabo entre em contacto com outros cabos!
• O MICRO / MINI LED MANAGER deve ser ligado à terra de forma a cumprimir com os regulamentos de segurança.
• De forma a não correr risco deCHOque elctrico nao abra a cobertura da unidade. A excpeao do fusivel, não existem peças que possam ser substituidas pelo usozador.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outras como as mesmas caracteristicas!
• Em caso de problemas sérios de funciona, interrompa a'utilisation da unidade e contacte imeditamente o seu revendedor.
• Caso sera necessario Transportar a unidad utilize a embalagem original.
• Por motivos de segurarça, são proibidas quando alterações não autorizadas à unidade.

LIMPEZA DO APARELHO

Utilize um pano limpo ligeiramente humedecido em agua. Evite introduzir agua dentro da unidade. Não utilize liquidos voláteis como benzeno ou diluente, irá danificar a unidade.

• Uma vez que esta unidad utilize uma ventoinha, o seu interior devera ser limpo anualmenteutilizingo-se um aparelho de limpeza a vacio ou um compressor.

Atença: Aconsehlamos vivamente que a limpeza interna está executada por pessoalrialicado!

FUNÇÖES

MICRO LED MANAGER

MINI LED MANAGER Mk2

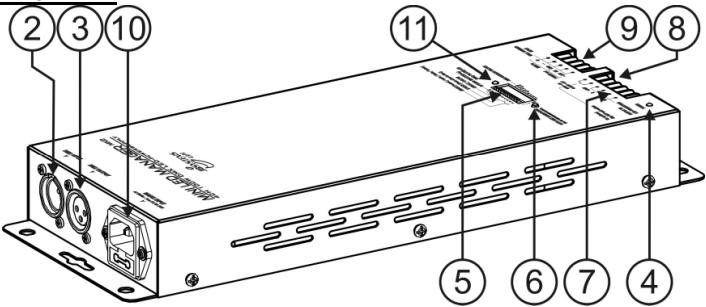

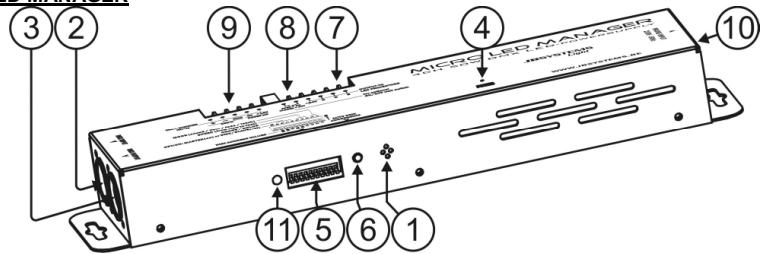

1. MICROFONE INTERNO: Usado para sequencias activadas por som.
2. ENTRADA DMX: Conector XLR macho de 3 pin utilizdo para ligar cabos DMX universais.Esta entrada recebe instruções de um controlador DMX ou de outro Micro / Mini LED Manager quando uso do modo master/slave.
3. SAÍDA DMX: Conector XLR fêmea de 3 pinos uso para conectar o Micro LED-Manager com o proxiesimo disposítivo DMX na corrente ou com及其他 Micro LED-Manager quando uso em modo master/slave. O Micro / Mini LED Manager también pode ser utilizado para controlar outros projectores LED como para exemplo o "LED PAR56/64"
4. LED POWER ON: Usado para vericar se o Micro / Mini LED Manager está ligado a corrente.
5. INTERRUPTORES DIP: quando uso em modo DMX (DIP10 = OFF) pode definir o endereço DMX inicial da和地区. quando utilizes no modo (master, DIP10 = ON), pode utilize os interruptores DIP para fazer differentes opções pré programadas.
6. BOTÃO CONFIGURAÇÃO AUTO DMX: veja mais adiante para aprendir como configurar fácilmente o endereço DMX
7. TERMINAIS DE SAIDA: Usado para conectardietentes projectores LED 24Vdc anodo comum. Pode conectar qualquer cabo eletrico de 4 pólos para conectar os projectores LED a esta saida. De qualquer forma, para tornar a vida mais fácil sugerimos usar o cabo especial CCM-50 (rolo=50m). Os fiosneste cabo correspondem às cores dos LEDs

8. ENTRADA PARA INTERRUPTOR ANALOGICO: Usado para conectar qualquer interruptor analogico externo. Este interruptor externo pode ser uso para ligar/desigjar a sinaida geral do Micro / Mini LED Manager. (blackout externo) Ver adiante para mais informacoes como conectar o interruptor analogico.

9. ENTRADA WALL DIMMER: Usado para conectar o/DD LED WALL DIMMER, um pouco controlador de LEDs que encaixa em qualquer caixa electrolytica de parede". Ver adiante para mais informacao como conectar o LED WALL DIMMER.

10. ENTRADA CORREnte: Com ficha IEC, connecte o cabo de alimentacao fornecidoquiry.
11. LED STATUS: Mostra o estado da unidade. Devera piscar quando sinal DMX é detectado.

CONFIGURAÇÉS DOS INTERRUPTORES DIP

Interruptores Dip 10:

Configuração DIP	Função
↓ON 12345678910	DIP10 = OFF → DMX / Operação Slave Pode usar a função de configuração automatística de DMX (ver adiante) ou através dos Tradiconais interruptores DIP
↓ON 12345678910	DIP10 = ON → Operação Master (stand-alone) Use os interruptores Dip 1~9 para definir o modo, velocidade, padrões, cor fixa, cor...etc funções. Mais abaiço cada uma destas funções é explicada em detailhe.

Interruptores Dip 1&2: Modo (Som/auto/transicao/cor fixa):

Configuração DIP	MODO
↓ON 12345678910	SOUND: Microfone interno activa os padrões selecionados.
↓ON 12345678910	AUTO: Os padrões selecionados correm automaticamente à velocidade desejada
↓ON 12345678910	FADE: As cores do padrão selecionado desvanecem à velocidade desejada
↓ON 12345678910	COR FIXA: Utilize os interruptores DIP 6,7,8 & 9 para selectionar as cores desejadas

Interruptores Dip 3,4 & 5: Velocidade (de rápido a lento):

Configuração DIP	Modo Auto/Transição
↓ ON 12345678910	Velocidade 1	Rápido
↓ ON 12345678910	Velocidade 2
↓ ON 12345678910	Velocidade 3
↓ ON 12345678910	Velocidade 4
↓ ON 12345678910	Velocidade 5
↓ ON 12345678910	Velocidade 6
↓ ON 12345678910	Velocidade 7
↓ ON 12345678910	Velocidade 8	Lento

Interruptores Dip 6,7,8 & 9: Sequência & Cor:

Configuração DIP	MODO SOM & AUTO	MODO COR FIXA
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Standard	Branco
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Brillhante	Vermelho
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência modo	Laranja
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência spectrum aleatória	Ámbar
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Spectrum	Amarelo
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Dinâmica	Amarelo claro

↓ ON	1 2 3 4 5 6 7 8 9 10	Sequelcía Vermelho – Cyan	Verde maçã
↓ ON	1 2 3 4 5 6 7 8 9 10	Sequelcía Verde – Púrpura	Verde-claro
↓ ON	1 2 3 4 5 6 7 8 9 10	Sequelcía Azul – Vermelho	Verde
↓ ON	1 2 3 4 5 6 7 8 9 10	Sequelcía Amarelo – Azul	Ciano
↓ ON	1 2 3 4 5 6 7 8 9 10	Sequelcía Vermelho – Verde	Azul
↓ ON	1 2 3 4 5 6 7 8 9 10	Sequelcía Amarelo – Verde	Azul-escuro
↓ ON	1 2 3 4 5 6 7 8 9 10	Sequelcía Cyan – Laranja	Roxo
↓ ON	1 2 3 4 5 6 7 8 9 10	Sequelcía Verde – Púrpura claro	Roxo claro
↓ ON	1 2 3 4 5 6 7 8 9 10	Sequelcía Vermelho – Amarelo	Magenta
↓ ON	1 2 3 4 5 6 7 8 9 10	Sequelcía Amarelo Dourado – Azul	Rosa

INSTALAÇÃO ELECTRICA

A instalacao eletrica devaraser executada apenas por personal qualificado e de acordo com as regulamentoacoes de seguranca eletrica e mecanica do seu pais.

Importante: Deslige o Micro / Mini LED Manager antes de instalar os projectores LED! A cargo total maxima do Micro Led Manager é de 50W, distribuidos pelas 3 cores: cada uma das 3 cores tem uma energia de 16W ~ 17W! A cargo total maxima do Mini Led Manager Mk2 é de 100W, distribuidos pelas 3 cores: cada uma das 3 cores tem uma energia maxima de 33W!

Podem-se ligar 2 temas differentes de projectores LED passivos:

A. Projectores LED com conector especial de 4 pin (ex. LED STRIP):

Use o cabo de conversao fornecido e connecte os 4 fios dos projectores LED aos 4 terminais correspondentes do MICRO / MINI LED MANAGER.

WELL CONNECTED

Fixe todos os projectores correctamente e ligue-os em cadeia atraves dos cabos de entrada/saida até que atinja a entrega Tmaxa permitida. Certifique-se de aperture o anel de plastico do conector.

B. Projectores LED com fios abertos (ex. LED GROUND LIGHT):

Simplemente conecte os fios coloridos aos terminais correspondentes no LED MICRO MANAGER. Assegure-se que não excede a energia maxima permitida:

• Fio branco: Este é o cabo terra (anodo)
• Fio vermelho: Este é a potência para os LEDs vermelhos
• Fio verde: Este é a potência para os LEDs verdes
• Fio azul: Este é a potência para os LEDs azuis

Note: As有人说as para os projectores LED são protegidas contra curto-circuitos. Contudo quando ocorrre um curto-circuito tem de ser reiniciado: desligue o Micro / Mini LED Manager circa de 10 segundados da corrente e ligue-o outras vez.

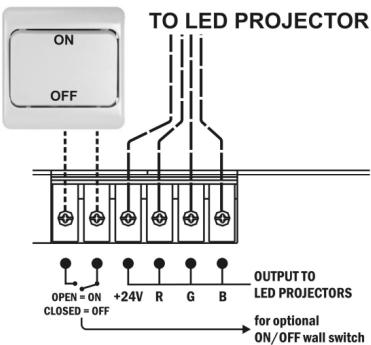

Ligando um interruptor analógico externo para blackout:

Usando um interruptor normal de ligar/desligar, pode colocar a sina de Micro / Mini LED Manager em modo blackout, mesmo que estja a ser controlado por DMX: por exemplo pode usar um "interruptor de parede" para ligar/desligar o Micro / Mini LED Manager aMASTER quando!

• Conectarao ao interruptor de parede na posicao OFF (contactos abertos):Saia Ligada
• Conectarao ao interruptor de parede na posicao ON (contactos fechados): Saia Desligada

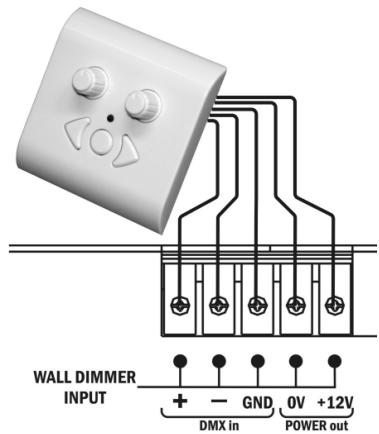

Conectando o LED WALL DIMMER optional:

O LED WALL DIMMER é um pouco controlador fácil de usar que pode ser instalado em qualquer caixa de ligações de parede standard. Este controlador pode ser connectado directemente ao Micro / Mini LED Manager. Os 0V & +12Vdehyarão ser connectados atraves de um cabo normal de 2 fios. O sinal DMXdeerá ser ligado usoando um cabo DMX balanceado de boa qualida com bom isolamento.

Note 1: O Micro / Mini LED Managerdehyde ser definido no endereço DMX em 001, usando os tradiconais interruptores DIP (ver "Configuração DMX para,apler a fazer isto)
Note 2: Se desejar controlar mais de 1 (Micro) LED Manager, simplemente conecte os LED Managers através das entradas e saidas de sinal e colque todos os endereços DMX para 001.

Instalação électrique em modo Master/slave:

• Tera que ligar emcadeia as entradas/saidas DMX de 2 ou mais unidades com um cabo balanceado de boa qualidade.

MASTER

SLAVE 1

SLAVE 2

• Coloque a unidade com a entrada DMX livre em modo Master, as outras unidas medam automaticamente para modo slave. Os interruptores DIP nas unidas slave ficam desactivados.

Instalacao eletrica em modo Master/slave com controlo remoto LEDCON-02:

• Tera que ligar en cadeia as entradas/saías DMX de 1 ou mais unidades com a saía do controlo remoto LEDCON-02 using um cabo balanceado de boa calidad

LEDCON-02 (-01)

SLAVE 1

SLAVE 2

• O controlador remot LEDCON-02 sera utilisé para controlar todos os slaves. Os Micro / Mini LED Managers entram automaticamente em modo slave. Os interruptores DIP nas unidades slave foram desactivados.

Instalação électrique em modo DMX:

• O protocolo DMX é um sinal de alta velocidade uso para controlar equipamento inteligente de iluminação. Teré de ligar em cadeia o seu controlador DMX e todas as unidades conectadas com um cabo balanceado de boa qualida

SLAVE 1

SLAVE 2

SLAVE 3

• Para prevenir comportamento estranho dos efeitos de luz, devido a interferências, tem de usar um finalizador de 90Ω a 120Ω no final da cadeia. Nunca use cabos divididos em Y, simplesmente não funciona!

90~120 ohm resistor

• Interruptor DIP 10 deverá estar definido para OFF em todas as unidades. Cada umaunities nacadeia precisa do seu endereço inicial para saber quais os comandos do controlador DMX a descodificar. quando precisar de muita potência pode usar LED Managers e dar-lhes o mesmo endereço inicial. Veja a seção anterior e endereços

CONFIGURAÇÃO DMX

Como definir os endereços DMX:

Existem 3 maneiras de definir os endereços DMX das unidas. Se usar as opções de configuração A, B tem de colocar todos os interruptores na posão OFF

A. Configurar canal DMX individualmente por Micro / Mini LED Manager:

• Verifique que todos os interruptores DIP está na posicao OFF!
• Verifique que todos os cabos DMX de todas as unidades está ligados.
• Conecte a primeira unidade a um controlador DMX universal.
• Conecte todas as unidades à corrente para que estas liguem.
• Defina todos os canais DMX no seu controlador a zero (valor 000)
• Defina o canal DMX, que pretende atribuir como endereço inicial DMX aovosso Micro / Mini LED Manager, total maximizing valor 255)
• Pressione o botão "Auto configuração DMX" (6) novosso Micro / Mini LED Manager
• Se desejar definir outras unidade no mesmo canal inicial DMX, simplesmente pressione o seu botão "Auto configuração DMX" (6) e este irá receber o mesmo endereço.
  Feito!

Um exemple para esclarecer:

Iremos definir o endereço inicial DMX de um Micro / Mini LED Manager para 106:

• Conecte o Micro / Mini LED Manager a um controlador DMX como descririto acima e verifique que todo está ligado
• Coloque todos os canais DMX do controlador DMX para zero (000)
• Agora defina o canal DMX 106 para o máximo (255)
• Pressione o botão "Auto configuraçao DMX" (6) no Micro / Mini LED Manager.
• Feito! → O seu Micro / Mini LED Manager ahora tem o endereço DMX 106!

B. Configuração DMX automatica, quando a partir de um endereço inicial dào:

Para poupar muito tempo (imagine o tempo que demora a definir os interruptores DIP de 16 unidas...) pode definir os endereços DMX de todas as unidas na cadeia DMX pressionando apenas um botão. Sem necessidade de calcular o endereço inicial de cada unidade individual, isto sera feito para si!

• Verifique que todos os interruptores DIP está na posção OFF!
• Verifique que todos os cabos DMX de todas as unidades está ligados.
• Conecte a primaira unidade a um controlador DMX universal.
• Conecte todas as unidades à corrente para que estas liguem.
• Coloque todos os canais do controlador DMX para zero (000).
• Defina o canal DMX, que pretende attribuir como endereço inicial no seu Micro / Mini LED Manager, total máximo (valor 255)
• Pressione o botão "Auto configuração DMX" no primeiro Micro / Mini LED Manager dacadeiaURTCAperda de 5 segundos.
• Feito! → O primeiro Micro / Mini LED Manager nacadeia irá receber o endereço inicial DMX que escolher e irá calcular automaticamente e programar os endereços DMX de todas as outras unidas daCADEA DMX!

Um exemple para esclarecer:

Queremos definir o endereço DMX de 16 unidas, o endereço inicial DMX do primeiro Micro / Mini LED Manager tem de ser 202:

• Conecte todos os Micro / Mini LED Manager a um controlador DMX como descririto acima e verifique que está todos ligados à corrente.
• Coloque todos os canais do controlador DMX para zero (000).

• Agora coloque o canal DMX 202 no máximo (255)

• Pressione o botão "Auto configuração DMX" no primeiro Micro / Mini LED Manager dacadeiaberra de 5 seg.

• Feito! → O primeiro Micro / Mini LED Manager nacadeia iraeceber o endereço inicial DMX 202 e iracalar automaticamenteeprogramas osendereçosDMXde todasasoutrasunidades nacadeia DMX!

Isto significa que o 2^ Micro / Mini LED Manager automaticamente receive o endereço 206, o 3^ tem o endereço 210, ..., até que o 16^ Micro / Mini LED Manager que automaticamente receive o endereço inicial 262.

Acabou de programar 16 Micro / Mini LED Manager, isto demorou cerca de 10 segundos!!!

Atença: Pode misturar estas unidas com outros efeitos DMX que não tenham a opção "Auto Configuração DMX". Neste caso está de definir os endereços DMX destes efeitos DMXmanualmente! Pode也是非常 misturar o Micro / Mini LED Manager com outros produits LED da JB Systems que tenham a função auto DMX. Irão receber automaticamente os seuendereços DMX

C. Definir o endereço DMX using os interruptores DIP:

Este é o método tradicional de configuração. Este método deverá ser uso quando uso com o LED WALL DIMMER.

Os primeiros 9 interruptores DIP correspondem a umCERTO valor DMX:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9
Valor	1	2	4	8	16	32	64	128	256

Pode combinar os

valores destes interruptores para obter qualquer endereço inicial entre 1 e 512:

Endereco Inic. = 01 interr. 1 = ON values:1

Endereco Inic. = 05 interr. 1 + 3 = ON （20 values: 1 + 4 = 5

Endereço Inic. = 09 → interr. 1+4=ON valuores: 1 + 8 = 9

Endereço Inic. = 13 → interr. 1+3+4=ON valuores: 1+4+8 = 13

Endereço Inic. = 62 → interr. 2+3+4+5+6=ON valuores: 2+4+8+16+32 = 62

INSTRUÇões DE UTILIZACão

A. Uma unidade em modo Autônomo:

• Ligue os projectores LED ao MICRO / MINI LED MANAGER como indicaçao nas secções anteriores.
• Ligue a unidade e veja a secção "Configurações dos interruptores DIP" para se familiarizar com as varías funções dos botões e faders.

B. Dumas ou mais unidades em modo master/slave:

• Ligue os projectores LED ao MICRO / MINI LED MANAGER como indicaçao nas secções anteriores.
• Ligue as unidas de entre si tal como explicado na sequcao sobre instalacao electrica. (nao é necessario configurar um endereço DMX!)
• Ligue os Micro / Mini LED Managers. Apenas poderá'utilizar os controlos da unidade Master, os 控制者 das restantes está desactivados veja a seção "Configurações dos interruptores DIP" para se familiarizar com as variedes funções dos botões e faders da unidade Master.

C. Ligado ao controlador optional LEDCON-02 para controlo remoto:

Na maior parte dos casos o MICRO / MINI LED MANAGER sera instalado numa parede, junto aos projectores LED. Se desejar ter acceso fácil as suas funções, pode ligar o controlador remoto LEDCON-02 ao (primeiro) MICRO / MINI LED MANAGER. As outras lagoções são IDENTicas às das configurações de autônomo e de master/slave. Não se esqueça de efetuar a funcão configuração automática DMX no LEDCON-02!

D. Contralado atraves de um controlador DMX universal:

• Ligue os projectores LED ao MICRO / MINI LED MANAGER como indentado nas secções anteriores.
• Conecte o(s) MICRO / MINI LED MANAGER(s) com todos os outros dispositivos DMX na cadeia DMX.
• Ligue todas as unidas e configure os endereços DMX apropiados. (não se esqueça de colocar o interruptor DIP 10 em OFF)
• Ligue o seu controlador DMX universal e veja aanela DMX abaix o indicada para controlar os Micro / Mini LED Managers connectados:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255 100%	255 100%	255 100%	248-255 OPEN
0 0%	0 0%	0 0%	201-247
			191-200
			SOUND CHASE
			8-190
			0-7
			CLOSED

ESPECIFICAÇÖES

Voltagem de saida para LEDs:

Potência de Sauda para LEDs:

AC 100 250V (50Hz/60Hz)

DC 24V anodo comum

Micro LED Manager: 1x 50W max.

Vermelho: 16W 17W max.
O Verde: 16W 17W max.
Azul: 16W ~ 17W max.

Mini LED Manager Mk2: 1x 100W max.

O Vermelho: 33W max.
O Verde: 33W max.
Azul: 33W max.

Ligaoes DMX:

Canais DMX:

Entrada Áudio:

Tamanho:

Peso:

Estas informacoes estáu sujeitas a alteracoes sem aviso precedo

Pode fazer download da versão mais recente deste manual noypasso: www.beglec.com

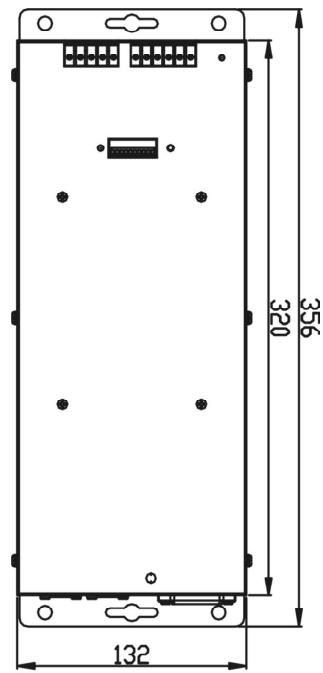

MINI LED MANAGER Mk2

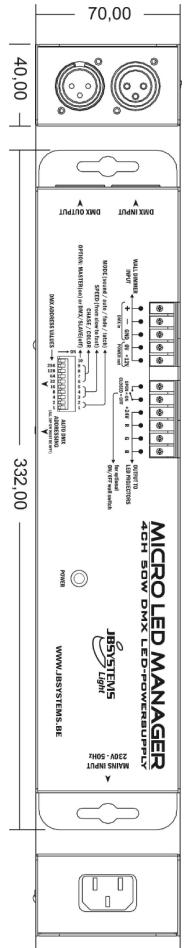

MICRO LED MANAGER
