Esta unidade está protegida contra interFERencias rádio. Este produits cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produit foi comprovada e asdeclarções e documents relevantes foram efectuados pelo fabricante

• Fonte de alimentacao extremamente versatile para todos ostips de projectores passivos RGB LED.

• Diferentes modelos de funciona autónomo:

• Modo Fixed color: Acesso instantaneously a 16 cores predefinidas

• Modo Auto chase: 16 différentes sequências de cor com 8 velocidades发展目标.
• Modo Sound chase: 16 différentes sequências de cor com activação录音

• Modo Fade chase: 16 differedes sequências de cor alternando suavamente a 8 velocidades differses

• Qualquer interruptor parede pode ser uso para ligar/desligar a saída, mesmo em modo DMX!

• Todas as funções podem ser controladas:

• Directamente no MINI LED MANAGER

• Com um controlo remoto optional LEDCON-01 ou LEDCON-02.
• Com um MINI LED MANAGER de 300Watt

• Com qualquer controlador DMX standard

• Vários Mini LED-Managers podem ser realizados em modo Master/slave para Criar configurações muito potentes e alimentamente sincronizadas.

• Saía de 100Watt 24Vdc. (R+G+B) com proteção de curto-circuitos
• Necessários 4 canais DMX: Ch1=red, Ch2=green, Ch3=Blue, Ch4=Dimmer/strobe.
• Estrutura preparada para instalação fácil em parede.
• Ventoinha de arrefecimento silenciosa para fiabilidad extra.
• Sem ventoinha de arrefecimento: completeness silencioso!

ANTES DE UTILizar

Certifique-se que a caixa contente os seguintes artigos:

MINI LED MANAGER
- Cabo de alimentação
- Cabo de conversão de sinais
- Manual do'utilizar

Alqumas instruções importantes:

• Antes de utilizesa est unidad verifie qu se existem danos provocados durante o transporte. Caso existam danos aparentes, nao utilize a unidade e contacte o seu revendedor.
• Importante:Esta unidade deixou a)nossa fabrica em perfeitas condições e devidamente embalada. É imprescindivel que outilizar siga as instruções de segurar e visos descriritos在这e manual. Quaisquer danos provocados por utilização Incorrecta não serao cobertos pela garantia. O revendedor não sera responsavel por quaisquer danos ou problemas causados pelo incumprimento das instruções deestemanual.
• Guarde estemanual num local seguro para consulta futura.Caso vendasta unidade, forneca estemual.
  Proteja o ambiente. Recicle o material della embalagem.

INSTRUÇÉS DE SEGURANÇA:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENÇÃO: De forma a fazer o risco deCHOque eletrico, não remove peças da unidade. Não tente fazer reparacoes. Contacte pessoal qualificado

O*simbolo composto por um triangulo equilatero com um relampago no interior alerta para a presence de voltagem perigosa não isolada no interior do produits que poderá constituiir risco dechoque eletrico.

O*simbolo composto por um triangulo equilatoro com um punto de exclamação alerta outilizador para a presence de instruções importantes de utilização e manutençao do produits.

Este=simbolo significa:utilizaçãounicamente em espacos fechados

Este symbolo significa: Leia instruções

Este symbolo significa: Mechanismo de controlo da lampada

• De modo a evacitar risco de fogo ou什麽 eletrico, não exponha este produits a chuva ou humidade.
• De forma a evitar a formação de condensação no interior daunities, ao transporte-la para ambiente quente aguarde algo tempo de modo a que haja uma energia à temperatura. A condensação pode afercar o desempenho daunities ou até danificá-la.
• Esta unidade destinata-se uniquamente a utilização em espacços fechados.
• Não introduza objects de metal nem verta liquidos no interior do produto, correrá risco deCHOque electrolyico ou poder danificar o produits. Caso algobjecto estranho entre em contacto com o interior da unidade, deslique-a de imeditado da corrente.
• Não coloquechasdescobertas(tais comovelasacesas)sobrea unidade.
• Não cubra os orificções de ventilação ou aunities podem sobraquecer.
• Evite locais com poeiras. Limpe aunities regularamente.
• Mantenha esta unidade fora do alcance das crianças.
  -Esta unidad devera ser operada unicamente por pessoas experimentes.
• Temperatura ambiente de funcionaamento maxima é de 40^ . Não utilize esta unidade a temperatas ambientes mais elevadas.
• Desligue sempre a unidade da corrente quando não a utilizes durante longos periodos de tempo ou antes de efetuar manutenção.
• A instalação électrique deve ser effectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalacoes electricas e mecanicas do seu País.
• Certifique-se que a voltagem a utilizesnão é superior à voltagem indicaa no pailne traseiro da unidade.
• A tomada de corrente devera permanecer accesivel para que a unidade possa ser desligada da corrente.
• O cabo de alimentação deverá estar sempre em perfeitas condições. Desígue a união e substitua imeditamente o cabo caso este aparece algo dano. Deverá ser substituído pelo fabricante, pelo agente autorizador ou pessoal qualificado de modo a Severity.
• Nunca permita que este cabo entre em contacto com outros cabos!
• O MINI LED MANAGER deve ser ligado à terra de forma a cumpriir com os regulamentos de segurança.
• De forma a não correr risco deCHOque elctrico nao abra a cobertura da unidade. A excpeao do fusivel, não existem peças que possam ser substituenciaseloutilizador.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outras com as mesmas caracteristicas!
• Em caso de problemas sérios de funciona, interrompa a utilização da unidade e contacte imeditamente o seu revendedor.
• Caso seja necessário Transportar a unidade utilize a embalagem original.
• Por motivos de segurarça, são proibidas quando alterações não autorizadas à unidade.

LIMPEZA DO APARELHO

Utilize um pano limpo ligeiramente humedecido em agua. Evite introduzir agua dentro da unidade. Não utilize liquidos voláteis como benzeno ou diluente, éra danificar a unidade.

• Uma vez que esta unidad utilize uma ventoinha, o seu interior devera ser limpo anualmenteutilizingo-se um aparelho de limpeza a vacio ou um compressor.

1. MICROFONE INTERNO: Usado para sequencias activadas por som.
2. ENTRADA DMX: Conector XLR macho de 3 pin realizado para ligar cabos DMX universais.Esta entrada recebe instruções de um controlador DMX ou de outras Mini Led Manager quando realizado do modo master/slave.
3. SAIDA DMX: Conector XLR femea de 3 pinos uso para conectar o Mini LED-Manager com oproximo disposito VMx na corrente ou com除外 Mini LEDManager quando uso em modo master/slave.O mini LED Manager también pode ser'utilado para controlar outros projectores LED como por exemple o "LED PAR56/64"
4. INTERRUPTOR ON/OFF: uso para ligar/desligar a unidade.
5. INTERRUPTORES DIP: quando uso em modo DMX (DIP10 = OFF) pode definir o endereço DMX inicial da unidade. quando utilizo no modo (master, DIP10 = ON), pode usar os interruptores DIP para fazer differentes opções pré programadas.
6. BOTÃO CONFIGURAÇÃO AUTO DMX: veja mais adiante para,aplerde como configurar fácilmente o endereco DMX
7. CABO DE SAIDA: Usado para conectar differentes projectores LED 24Vdc anodo comum (carga maximala: 100W). Este cabo utilizes um conector femea especial de 4 pinos. Pode utilizez o cabo de conversao fornecido para fácilmente conectar differentes projectores.
8. MONITOR DE SAIDA: Pode verificar separamente o estado de saía das 3 cores (R, G, B)
9. ENTRADA PARA INTERRUPTOR ANALOGICO: Usado para conectar qualquer interruptor analogico externo. Este interruptor externo pode ser uso para ligar/desligar a saida geral do Mini LED Manager. (blackout externo) Ver adiante para mais informacoes como conectar o interruptor analogico.
10. ENTRADA CORREnte: Com ficha IEC e suporte de fusível integrado, connecte o cabo de alimentacao fornecido aquei.
11. FUSIVEL: Substitua sempre este fusível por altri com as mesmas caractéristicas! (250V/3,15A)

CONFIGURAÇÉS DOS INTERRUPTORES DIP

Interruptores Dip 10:

ConfiguraçãoDIP	Função
↓ON 12345678910	DIP10 = OFF → DMX / Operação Slave Pode usar a função de configuração automatística de DMX (ver adiante) ou através dostradiconais interruptores DIP Utilize os interruptores DIP 1~9 para fazer o endereço DMX entre 0 e 511. Os primeiros 9 interruptores DIP correspondem a umCERTO valor DMX:
	DIP #1 #2 #3 #4 #5 #6 #7 #8 #9 Valor 1 2 4 8 16 32 64 128 256
	Pode combinar os valores destes interruptores para obter qualquer endereço inicialentre 1 e 512: Endereço Inic. = 01 → interr. 1=ON 价值观: 1 Endereço Inic. = 05 → interr. 1+3=ON 价值观: 1+4 = 5 Endereço Inic. = 09 → interr. 1+4=ON 价值观: 1+8 = 9 Endereço Inic. = 13 → interr. 1+3+4=ON 价值观: 1+4+8 = 13 ...
	Endereço Inic. = 62 → interr. 2+3+4+5+6=ON 价值观: 2+4+8+16+32 = 62
↓ON 12345678910	DIP10 = ON → Operação Master (stand-alone) Use os interruptores Dip 1~9 para definir o modo, velocidade, padrões, cor fixa, cor...etcfunções. Mais abaiço cada uma destas funções é explicada em detailhe.

Interruptores Dip 1&2: Modo (Som/auto/transicao/cor fixa):

ConfiguraçãoDIP	MODO
↓ ON 1 2 3 4 5 6 7 8 9 10	SOUND: Microfone interno activa os padrões selecionados.
↓ ON 1 2 3 4 5 6 7 8 9 10	AUTO: Os padrões selecionados correm automaticamente à velocidade desejada
↓ ON 1 2 3 4 5 6 7 8 9 10	FADE: As cores do padrão selecionado desvanecem às velocidade desejada
↓ ON 1 2 3 4 5 6 7 8 9 10	COR FIXA: Utilize os interruptores DIP 6,7,8 & 9 para selectionar as cores desejadas

Interruptores Dip 3,4 & 5:Velocidade (de rápido a lento):

ConfiguraçãoDIP	ModoAuto/Transição
↓ON 12345678910	Velocidade 1	Rápido
↓ON 12345678910	Velocidade 2
↓ON 12345678910	Velocidade 3
↓ON 12345678910	Velocidade 4
↓ON 12345678910	Velocidade 5
↓ON 12345678910	Velocidade 6
↓ON 12345678910	Velocidade 7
↓ON 12345678910	Velocidade 8	Lento

Interruptores Dip 6.7 .8 & 9: Sequência & Cor:

ConfiguraçãoDIP	MODO SOM & AUTO	MODO COR FIXA
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Standard	Branco
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Brillhante	Vermelho
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência modo	Laranja
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência spectrum aleatoria	Ámbar
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Spectrum	Amarelo
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Dinâmica	Amarelo claro
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Vermelho – Cyan	Verde maçã
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Verde – Púrpura	Verde-claro
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Azul – Vermelho	Verde
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Amarelo – Azul	Ciano
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Vermelho – Verde	Azul
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Amarelo – Verde	Azul-escuro
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Cyan – Laranja	Roxo
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Verde – Púrpura claro	Roxo claro
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Vermelho – Amarelo	Magenta
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Amarelo Dourado – Azul	Rosa

INSTALAÇÃO ELECTRICA

A instalacao eletrica devera ser executada apenas por pessoal qualificado e de acordo com as regulamentoacoes de seguranca eletrica e mecanica do seu pais.

Como conectar projectores LED a saida da unidade:

Important: Desligue o Mini Led Manager antes de instalar os projectores LED! A cargo total maxima do Mini Led Manager é de 100W, distribuidos pelas 3 cores: cada uma das 3 cores tem uma cargá maxima de 33W! Asssegure-se que não sobrecarrega o cabo de saia!

O cabo de saía (6) usa um conector especial de 4 pin. Podem-se ligar 2 típosVRT de projectores LED passivos:

A. Projectores LED com conector especial de 4 pin (ex. LED STRIP):

Esta é a maneira mais fácil de fazer as liações. Fixe todos os projectores correctamente e ligue-os em cadeia atraves dos cabos de entrada/saida até que

WELL CONNECTED

atinja a entrega Tmaxima permitida. Certifique-se de aperture o anel de plastico do conector.

B. Projectores LED com fios abertos (ex. LED GROUND LIGHT):

Use o cabo de conversão fornecido e conecte os 4 fios internos ao 4 fios correspondentes dos projectores LED (na maior parte dos casos as cores dos fios coincidem com as cores dos LEDs). Assecure-se que não excessude a energia mais proxima permitida:

Fio branco: Este é cabo terra (anodo)
- Fio vermelho: Este é a potência para os LEDs vermelhos (max. 33W)
- Fio verde: Este é a potência para os LEDs verdes (max. 33W)
Fio azul: Este é a potência para os LEDs azuis (max. 33W)

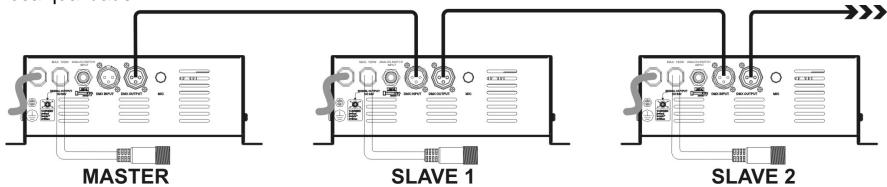

Instalação électrique em modo Master/slave:

• Tera que ligar em cadeia as entradas/saías DMX de 2 ou mais unidades com um cabo balanceado de boa qualidade.

• Coloque a unidade com a entrada DMX livre em modo Master, as outras unidas medam automaticamente para modo slave. Os interruptores DIP nas unidas slave ficam desactivados.

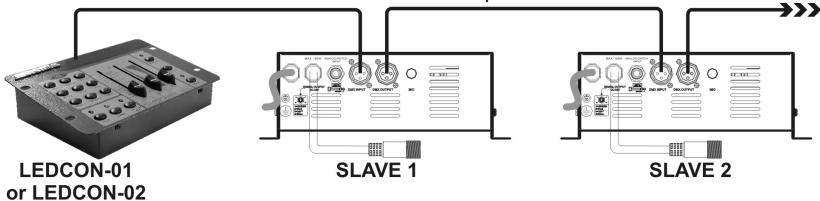

Instalacao eletrica em modo Master/slave com controlo remoto LEDCON-02 (ou LEDCON-01):

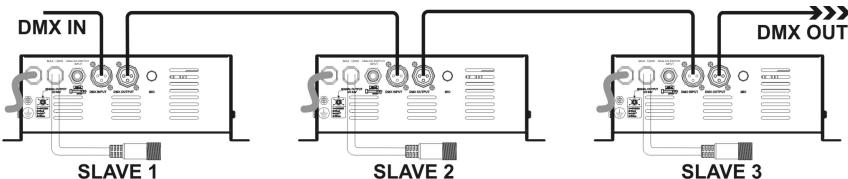

• Terá que ligar en cadeia as entradas/saías DMX de 1 ou mais unidades com a saía do controlo remoto LEDCON-02 usingo um cabo balanceado de boa calidad

• O controlador remoto LEDCON-02 está夠利用ado para controlar todos os slaves. Os Mini LED Managers entram automaticamente em modo slave. Os interruptores DIP nas unidades slave ficam desactivados. Instalacao eletrica em modo DMX:
• O protocolo DMX é um sinal de alta velocidade uso para controlar equipamento inteligente de iluminação. Tera de ligar em cadeia o seu controlador DMX e todas as unidades connectadas com um cabo balanceado de boa qualidade

• Para prevenir comportamento estranho dos efeitos de luz, devido a interféncias, tem de usar um finalizador de 90 a 120 no final da caedeia. Nunca use cabos divididos em Y, simplesmente não funciona!
• Interruptor DIP 10 deverá estar definido para OFF en todas as unidades. Cada a unidadna caedeia precisea do seu endereço inicial para saber quais os comandos do controlador DMX a descodificar. quando precisar de mucha potência pode u Managers e dar-lhes o mesmo endereço inicial. Veja a seção anterior e veja como:

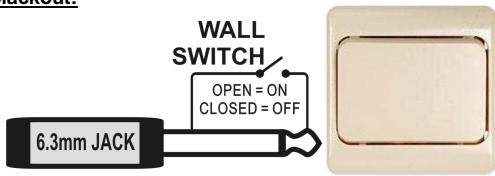

Ligando um interruptor analógico除外 para blackout:

Usando um interruptor normal de ligar/desligar, pode colocar a saida do Mini LED Manager em modo blackout, mesmo que esteja a ser controlado por DMX: por exemplo pode usar um "interruptor de parede" para ligar/desligar o Mini LED Manager aMASTER quando!

• Conectar ao interruptor de parede na posicao OFF (contactos abertos): Saia Ligada
• Conectarao ao interruptor de parede na posicao ON (contactos fechados): Saida Desligada

AUTOMATIC DMX ADDRESSING

Como definir os endereços DMX:

Existem 3 maneiras de definir os endereços DMX das unidas. Se usar as opções de configuração

A, B tem de colocar todos os interruptores na posicao OFF

A. Configurar canal DMX individualmente por mini LED Manager:

• Verifique que todos os interruptores DIP está na posção OFF!
• Verifique que todos os cabos DMX de todas as unidades estáligados.
• Conecte a primaira unidade a um controlador DMX universal.
• Conecte todas as unidades à corrente para que estas liguem.
• Defina todos os canais DMX no seu controlador a zero (valor 000)
• Defina o canal DMX, que pretende atribuir como endereço inicial DMX aovosso mini LED Manager, total maximizing valor 255)
• Pressione o botão "Auto configuraçao DMX" (6) novosso mini LED Manager
• Se desejar definir outras unidade no mesmo canal inicial DMX, simplesmente pressione o seu botão "Auto configuração DMX" (6) e este irá receber o mesmo endereço.
  Feito!

Um exemple para esclarecer:

Iremos definir o endereço inicial DMX de um mini LED Manager para 106:
- Conecte o mini LED Manager a um controlador DMX como descririto acima e verifique que todo está ligado
- Coloque todos os canais DMX do controlador DMX para zero (000)
- Agora defina o canal DMX 106 para o máximo (255)
- Pressione o botão "Auto configuração DMX" (6) no mini LED Manager.
- Feito! → O seu mini LED Manager ahora tem o endereço DMX 106!

B. Configuração DMX automatística, quando a partir de um endereço inicial éssistido:

Para poupar muito tempo (imagine o tempo que demora a definir os interruptores DIP de 16 unidas... ) pode definir os endereços DMX de todas as unidades na cadeia DMX pressionando apenas um botão. Sem necessidade de calcular o endereço inicial de cada unidade individual, isto está feito para si!

• Verifique que todos os interruptores DIP está na posicao OFF!
• Verifique que todos os cabos DMX de todas as unidades está ligados.

• Conecte a primaira unidade a um controlador DMX universal.

• Conecte todas as unidades à corrente para que estas liguem.

• Coloque todos os canais do controlador DMX para zero (000).
• Defina o canal DMX, que pretende atribuir como endereço inicial no seu mini LED Manager, total máximo (valor 255)
• Pressione o botão "Auto configuraçao DMX" no primeiro mini LED Manager dacadeia circa de 5 segundos.
• Feito! → O primeiro mini LED Manager nacadeia irá receber o endereço inicial DMX que escolher e irá calcular automaticamente e programar os endereços DMX de todas as outras unidas dacadeia DMX!

Um exemple para esclarecer:

Queremos definir o endereço DMX de 16 unidas, o endereço inicial DMX do primeiro mini LED Manager tem de ser 202:

• Conecte todos os mini LED Manager a um controlador DMX como descripto acima e verifique que está todos ligados a corrente.
• Coloque todos os canais do controlador DMX para zero (000).
• Agora coloque o canal DMX 202 no máximo (255)
• Pressione o botão "Auto configuraçao DMX" no primeiro mini LED Manager da cadeia circa de 5 seg.
• Feito! → O primeiro mini LED Manager nacadeia irá receber o endereço inicial DMX 202 e irá calcular automaticamente e programas os endereços DMX de todas as outras unidas nacadeia DMX!

Isto significa que o 2^ mini LED Manager automaticamente receivee o endereco 206, o 3^ tem o endereco 210, ..., até que o 16^ mini LED Manager que automaticamente receiveo endereco inicial 262.

Acabou de programar 16 mini LED Manager, isto demorou cerca de 10 segundos!!!

Atença: Podem Misturar estas unidas com outros efeitos DMX que não tenham a opção "Auto Configuração DMX". Neste caso tera de definir os endereços DMX destes efeitos DMXmanualmente! Podem tambem misturar o Mini LED Manager com outros produits LED da JB Systems que tenham a função auto DMX. Irão receber automaticamente os seuis endereços DMX

INSTRUÇOES DE UTILIZACHO

A. Uma unidade em modo Autônomo:

• Ligue os projectores LED ao MINI LED MANAGER como indicaçao nas secções anteriores.
• Ligue a unidade e veja a secção "Configurações dos interruptores DIP" para se familiarizar com as varías funções dos botões e faders.

B. Duas ou mais unidades em modo master/slave:

• Ligue os projectores LED ao MINI LED MANAGER como indicaçao nas secções anteriores.
• Ligue as unidas de entre si tal como explicado na sequcao sobre instalacao electrica. (nao é necessario configurar um endereço DMXI!)
• Ligue os MINI LED Managers. Apenas poderá usar os controlos da unidade Master, os controlos das restantes está desactivados veja a secção "Configurações dos interruptores DIP" para se familiarizar com as variedes funções dos botões e faders da unidade Master.

C. Ligado ao controlador optional LEDCON-02 (or LEDCON-01) para controlo remoto:

Na maior parte dos casos o MINI LED MANAGER sera instalado numa parede, jusqu'ào projectores LED. Se desejar te accesso fácil as suas funções, pode ligar o controlador remoto LEDCON-01 ao (primeiro) MINI LED MANAGER. As outras lagoções são identicas às configurações de autônomo e de master/slave. Não se esqueça de efetuar a funcão configuração automática DMX no LEDCON-02!

D. Contralado através de um controlador DMX universal:

• Ligue os projectores LED ao MINI LED MANAGER como indicao nas secções anteriores.
• Conecte o(s) MINI LED MANAGER(s) com todos os outros dispositivos DMX na cadeia DMX.
• Ligue todas as unidas e configure os endereços DMX apropriados. (não se esqueça de colocar o interruptor DIP 10 em OFF)
• Ligue o seu controlador DMX universal e veja aanela DMX abaixo indica para controlar os Mini LED Managers conectados:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255 100%	255 100%	255 100%	248-255 OPEN
0 0%	0 0%	0 0%	201-247
			191-200
			SOUND CHASE
			8-190
			0-7 CLOSED

ESPECIFICAÇÖES

Entrada de alimentacao: AC 230V~50Hz

Fusível: 3,15A/250V fusão lenta (vidro 20mm)

Voltagem de saída para LEDs: DC 24V anodo comum

Potência de saía para LEDs: 1x 100W max.

o Vermelho: 33W max.
o Verde: 33W max.
O Azul: 33W max.

Ligacoes DMX: XLR 3 pinos (DMX-512 standard)

Canais DMX: 4 (CH1: vermelho, CH2: verde, CH3:azul, CH4:dimmer/strobe)

Entrada Audio: Nenhuma, microfone interno

Tamanho: 255 × 110 × 88 ~mm (ver desenhobabaixo)

Peso: 1,82kg

Estas informacoes está sujeitas a alteracoes sem avis previo Pode fazer download da versao mais recente deste manual no nosso site: www.beglec.com
