GEBRUIKSAANWIJZING MINI LED MANAGER JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle möglichkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gelebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE

ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventuele worden gebruikt in Lichtshows.

• Erg veelzijdige voeding voor allerlei passieve RGB LED-projectors.

• Verschillende selbststandige werkmodi:

• Fixed color modus: Onmiddelijke toegang tot 16 voorgeprogrammeerde kleuren

• Auto chase modus: 16 verschillende color chases met 8 verschillende snelheden
  Sound chase modus: 16 verschillende color chases met audio sturing

• Fade chase modus: 16 verschillende kleurchases die vloeiend faden op 8 verschillende snelheden.

• Elke muurschakelaar kan geleukt worden om de aangesloten LED-projecteren aan/uit te schakelen, zichs wanner u werkt in DMX-modus!

• Alle functies können onmiddelijk gecontroleerd worden met:

• De Mini LED manager

• De optionele LEDCON-01 of LEDCON-02 bediening
  Een 300Watt LED Manager

• Elke standard DMX-controller

• Verscheidene Mini Led Managers können samen gebrukt worden in Master/slave mode om hove vermogens tebekomen, volledig gesynchroniseerde setups.

100 Watt 24Vdc uitgang ( + + ) met kortsluitbeveiliging

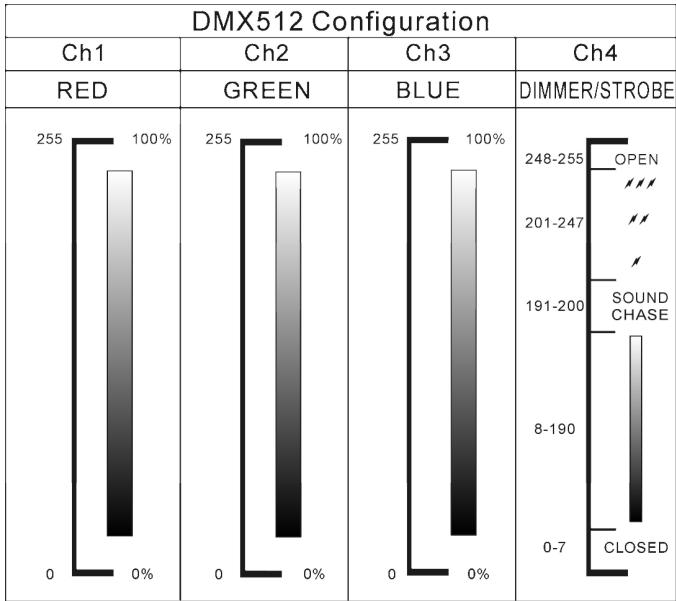

- 4 DMX kanalen nodig: Ch1=rood, Ch2=groen, Ch3=blauw, Ch4=Dimmer/stroboscoop
- Behuizing maar voor gemakkelijke installmentie gegen een muur
Lage ruis ventilatorkoeling voor extra betrouwbaarheid
- Geen ventilatorkoeling: volledig geruisloos

EERSTEINGEBRUIKNAME

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• Mini Led Manager
• Gebruiksaanwijzing
• Uitgangomschakelingkabel
• Netsnoer

Belangrjkeinstructies:

• Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werd. Moct er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst naukeurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaaal te recycleren.

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermiijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige dreihoek befindt is bedoeld om u te wijzen op het gebruik de de aanwezigheid van nicht-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektroctuite in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbolism betekent: Controletoestel voor lamp

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrngen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gezuld met water, zoals bv. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving wordt gebruikt en kaak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek alsijd de stekker uit wanneer het apparaat gedurende langere vrij nicht worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dat de beschikbare spanning nicht hoger is dan die aangegeven op de weiterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort altiq in uitstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 venvangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhonden.

• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

• Reinig het toestel met een zacht,信息披露 doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.
• Aangezien dit apparaat een koelventilator gebruikt要去 de binnenkant van het apparaat Jaarlijksschoongemaakt worden met behulp van een stofzuiger of perslucht.

Aandacht: Wij adviseren dat het interne schoonmaken door een gekwalificeerde persoon wordenuitgevoerd.

FUNCTIES

1. INTERNE MICROFOON: gebruikt voor geluidsgesturdechases.
2. DMX INPUT: mannelijke 3 pinnen XLR-connector die worden gebruikt om universe DMX-kabels aan te sluiten. Deze input ontvangt instructies van een DMX-controller of van een andere Mini Led Manager wanner deze gebruikt worden in master/slave mode.
3. DMX OUTPUT: vrouwelijk 3 pinnen XLR-connector die worden gebruikt om de Mini LED Manager met een ander DMX-toestel in de kring te verbinden of met een andere Mini LED Manager wanneser deze gebruikt worden in master/slave mode. De Mini LED Manager kan ook als controller gebruikt worden voor andere LED projectoren zoals bijvoorbeeld "LED PAR 56/64"
4. AAN/UIT SLEUTELSCHAKELAAR: gebruikt om het toestel aan en uit te zetten.
5. DIP-SCHAKELAARS: Wanner u het toestel —— gebruikt in DMX modus (DIP 10 = OFF ) kan u het DMX-startadres van het toestel instellen. Wanner u het toestel gebruikt in stand-alone modus (master, DIP 10 = ON ), kan u de DIP-schakelaars gebruiken om verschillende vooraf geprogrammeerde opties in te stellen.
6. AUTO DMX ADDRESS toets: zie verder in deze handleiding voor meer informatie over het gemakkelijk instellen van de DMX adressen.
7. UITGANGKABEL: gebruikt om verschlende 24Vdc LED projectors met gemeinschappelijk anode aan te sluiten. (max. lading 100W) Elke babel gebruikt een speciale rouwelijke 4 pins connector. U kan de meegeleverde omschakelingkabel gebruiken om makkelijk verschlende projectoren aan te sluiten.
8. UITGANGMONITOR: U kan de除去 aparte uitgangstatus van de 3 kleuren bekijken (rood, groen en blauw)
9. ANALOGE INGANGSSCHAKELAAR: Wordt gebruikt om elke externe analoge schakelaar aan te sluiten. Deze externe schakelaar kan gebruikt worden om de hoofduitgang van de Mini LED Manager AAN/UIT te schaken (external blackout) Kijk verder in deze handleiding voor meer informatie over het aansluiten van de analoge schakelaar.
10. NETAANSLUITING: IEC connector met geintegreerde zekeringhouser, sluit de bijgeleverde netkabel hier aan.
11. ZEKERING: verrang steeds deze zekering door een zekering metdezelfde karakteristieken! (250V/3,15A)

DIP SCHAKELAAR INSTELLINGEN

Dip schakelaar 10:

Dipswitchinstalling	Functie
ON 12345678910	DIP10=OFF→DMX/Slave bedieningU kunt de automatische DMX adressering gebruiken (zie verder) of de traditionele DIP-schakelaars.gebruikt dip switch 1~9 om het DMX adres in te stellen:tussen 0 en 511De eerste 9 Dip-schakelaars reageren op een bepaalde DMX-waarde
	Dip #1 #2 #3 #4 #5 #6 #7 #8 #9Waarde 1 2 4 8 16 32 64 128 256
	U kan deze waarden combineren om een startadres te bekomen:tussen 1 en 512:Beginadres = 01 → switch 1=ON waarden:1Beginadres = 05 → switch 1+3=ON waarden:1+4=5Beginadres = 09 → switch 1+4=ON waarden:1+8=9Beginadres = 13 → switch 1+3+4=ON waarden:1+4+8=13...Beginadres = 62 → switch 2+3+4+5+6=ON waarden:2+4+8+16+32=62
ON 12345678910	DIP10=ON→Master bedizening (stand-alone)gebruikt dip switch 1~9 om de modus, slelheid, patronen, fixed colors,... in te stellen .Hieronder worden elk van deze functies verder uitgelegd

Dip schakelaar 1&2: Modus (Sound/auto/fade/ Fixed color):

Dipswitchinstelling	MODUS
↓ON 1 2 3 4 5 6 7 8 9 10	SOUND: de interne microfoon stuart de geselecteerde patronen
↓ON 1 2 3 4 5 6 7 8 9 10	AUTO: De geselecteerde patronen lopen automatisch af op de gewenste snugheid
↓ON 1 2 3 4 5 6 7 8 9 10	FADE: De kleuren van het geselecteerde patron gaan vloeijend faden op de gewenste snugheid
↓ON 1 2 3 4 5 6 7 8 9 10	FIXED COLOR: Gebruik Dip- schakelaars 6, 7, 8 & 9 om de gewenste kleuren te selecteren.

Dip schakelaars 3.4 & 5:Snelheid (snel traag):

Dipswitch setting	Auto/FadeMode
↓ON 12345678910	Snelheid 1	Snel
↓ON 12345678910	Snelheid 2
↓ON 12345678910	Snelheid 3
↓ON 12345678910	Snelheid 4
↓ON 12345678910	Snelheid 5
↓ON 12345678910	Snelheid 6
↓ON 12345678910	Snelheid 7
↓ON 12345678910	Snelheid 8	Traag

DIP schakelaars 6,7,8 & 9: Chase & Kleur:

Dipswitch setting	SOUND & AUTO MODUS	FIXED COLOR MODUS
ON 12345678910	Standaard chase	Wit
ON 12345678910	Heldere chase	Rood

↓ ON	1 2 3 4 5 6 7 8 9 10	Zachte chase	Oranje
↓ ON	1 2 3 4 5 6 7 8 9 10	Spectrum random chase	Amber
↓ ON	1 2 3 4 5 6 7 8 9 10	Spectrum sequence chase	geel
↓ ON	1 2 3 4 5 6 7 8 9 10	Dynamische chase	Lichtgeel
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Rood – Cyaan	Appelgroen
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Groen – Paars	Lichtgroen
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Blauw – Rood	Groen
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Geel – Blauw	Cyaan
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Rood – Groen	Blauw
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Geel – Groen	Diepblauw
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Cyaan – Oranje	Paars
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Groen - Lichtpaars	Lichtpaars
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Red – Geel	Magenta
↓ ON	1 2 3 4 5 6 7 8 9 10	Chase Gold Geel - Blauw	Roos

ELEKTRISCHE INSTALLATIE

De elektrische installmentie mag alleon door een gekwalificeerde persoon worden uitgevoerd, die aan de normen voldoet in uw land voor de verordering van elektrische en mechanische voiligheid.

Hoe de LED projectors aan de uitgang van het toestel aansluiten:

Belangrijk:

Zet de Mini Led Manager AF alvorens u de LED projectors installeert! De max. totale belasting van de Mini Led Manager is 100W, verdeld over 3 kleuren: elk van de 3 kleuren heeft een max. belasting van 33W! Zorg ervoor dat de outputkabel Niet worden overbelast.

De outputkabel (6) gekruiken een speciale 4 pins connector. Twee verschillende types passieve LED projectors können worden aangesloten:

A. LED Projectors met een speciale 4 pins connector (Vb. LED STRIP):

Dit is de gemakkelijkste manier om de verbindungen te maken. Bevestig behoorlijk alle projectors en verbind in/output van alle kabels tot u de maximale togeteustane belasting bereikt.

Zorg ervoor dat u de plastieken ring van de schakelaar vast maakt.

B. LED Projectors met open draad (Vb. LED GROUND LIGHT):

Gebruik de meegeleverde omschakingskabel en sluit de 4 interne draden aan op de 4 correspondende draden van de LED projector. (in de meeste gevalten zullen de kleuren van de draden overeenkomen met de LED kleuren). Verzeker u ervan dat u de totale toegestane belasting nicht overschrijdt.

• Witte draad: Dit is de gemeinschappelijkdraad (anode)
• Rode draad: Dit het vermogen voor rode LEDs (max. 33W)
  Groene draad: Dit is het vermogen voor de groene LEDs (max. 33W)
• Blauwedraad: Dit is het vermogen voor de blauwe LEDs (max. 33W)

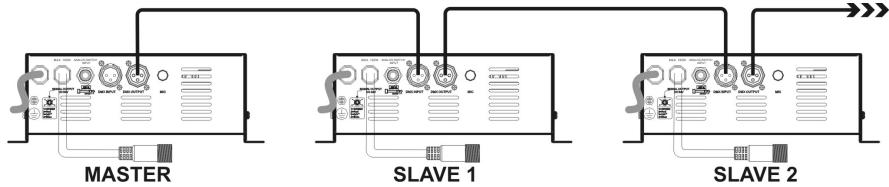

Elektrische installment in Master/slave-mode:

• U moet de DMX in/outputs van 2 of meer eenheden met een goede symmetrische kwaliteitskabel doorlinken

• Schakel het toestel met de vrij DMX-ingang om tot master, de andere toestellen zullen automatisch als slave omgeschakeld worden. De DIP-schakelaars op de slave toestellen worden dan geblokkeerd.

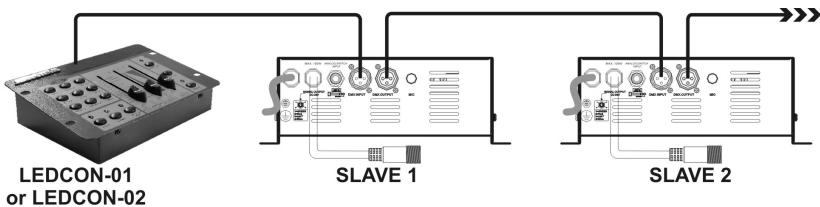

Elektrische installment in Master/slave-mode met de LEDCON-02 (of LEDCON-01) remote:

• U要去 de DMX in/outputs van 1 ofmeer eenheden met de output van de LEDCON-01 doorlinken met een goede symmetrische kwaliteitskabel.

• De LEDCON-02 worden gebruikt om alle verbonden slaves te controleren. De Mini Led Managers worden automatisch geschakeld als slaves. De DIP-schakelaars op de slave eenheid zijn buiten gelebruik.

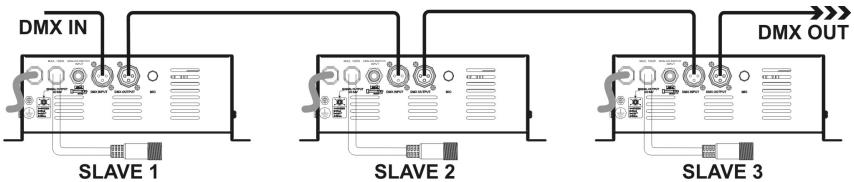

Elektrische installment in DMX-mode:

• Het DMX-protocol is een veel gebruikt hogesnelheidssignaal om intelligent Licht te controlleren. U moet uw DMX controller en alle aangesloten eenheden doorlinken met een goede symmetrische kwaliteitskabel.

• Om vreemd gedrag van de lichteffecten door storingen te verhinderen, moet u een 90 tot 120 waarstand aan het eind van de kabel gebruiken. Gebruik nooit Y-splitser kabels, dit zal nicht werkken!

• DIP-schakelaar 10 moet uitgeschakeld worden op alle toestellen. Elke eenheid in de kring hebigt zich eigen beginadres zodat het weet welke bevelen het van de DMX-controller要去 coderen. Wanneer U heel wat vermogen nodig hebft kan U verschidene Mini Led Managers gebruiken en hen hetzelfde beginadres gezven. Bekijk het vorige hoofdstuk om te leren Hoe U DMX adressen要去 programmeren.

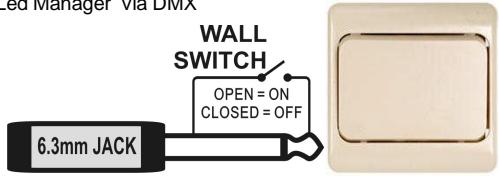

Aansluiten van een gewone analoge schakelaar voor de black-out functie:

Gebruik een gewone aan/uit schakelaar. U(Intant dan met deze schakelaar de uitgang van de Mini LED Manager in black-out zetten, zichs wanner de Mini Led Manager via DMX

aangestuurd worden. Gebruik bijvoorbèen een gewone "muurschakelaar" on het LED Licht op om het even welt momnest uit te schakenen!.

• De verbonden schakelaar staat in de UIT positie (contacten open): uitgang = AAN
• De verbonden schakelaar staat in de AAN

positie(contacten open):uitgang = UIT(black-out)

Hoe het DMX adres in te stellen:

Er zich drie manieren om de DMX adressen van de units in te stellen. Wanner u the instellingsopties A,

B gezruikt dan MOET u ALLE DIP-switches in UIT positie zetten

A. Het DMX-adres individuel per mini LED Manager instellen:

Wees er zeker van dat alle DIP-schakelaars in UIT positie staan!
- Wees er zeker van dat de DMX kabels van alle toestellen met elkaar verbonden zijn.
- Sluit het eerste toestel aan op een universe DMX controller
Sluit alle toestellen aan op het net zodat ze allen aanslaan
Stel al uw DMX kanalen van uw DMX controller in op zero ( waarde 000 )
- Stel het DMX kanaal, dat u als DMX startadres wilt toewijzen aan uw mini LED Manager in op het maximum (waarde 255)
- Druke "Auto DMX address" toets ( 6 ) op uw mini LED Manager kort in.
- Wanneer u ook een ander toestel op het zelfde DMX startadres wil instellen, dient u simpelweg়n "Auto DMX address" toets (6) in te drukken en dan zaDeal ze hetzelfde adres verkrijgen.
Klaar!

Een voorbeeld om de zaken te verduidelijkken:

We zullen het DMX startadres van een mini LED Manager instellen op 106:

• Sluit de mini LED Manager aan op de DMX controller zoals hierboven beschreiben en wees er zeker van dat alles aangeschakeld is.
  Stel alle DMX kanalen van de controller in op zero (000)
  Stel nu het DMX kanaal 106 in op het maximum (255)
• Druke "Auto DMX address" toets (6) van uw mini LED Manager kort in
• Klaar uw mini LED Manager—heeft nu als DMX startadres 106!

B. Automatische DMX adressering, startend vanaf een willekeurig ingegeven startadres:

Om een hele hoopijd te besparen (beeldt uzelf in hoeveelijd het instellen van de Dip switches van 16 tostellennen inneemt...) kan u de DMX adressen van alle toestellen in de DMX ketting duwen et dit enkel door een toets in te drukken. U hoeft het startadres van elk individuell toestel Niet te berekenen, dit worden voor u gedaan!

Wees er zeker van dat alle DIP-schakelaars in UIT positie staan!
- Wees er zeker van dat de DMX kabels van alle toestellen met elkaar verbonden zijn.
- Sluit het eerste toestel aan op een universe DMX controller
- Sluit alle toestellen aan op het net zodate allen aanslaan
Stal al uw DMX kanalen van uw DMX controller in op zero (waarde 000)
- Stel het DMX kanaal, dat u als DMX startadres wilt toewijzen aan uw mini LED Manager, in op het maximum (waarde 255)
- Druk de "Auto DMX address" toets ( 6 ) in op uw eerste mini LED Manager in de ketting gedurende ongeveer 5 seconden
- Klaar! De ersten mini LED Manager in de ketting zal het DMX startadres ontvangen dat u gekozen haeft en de DMX adressen van alle andere toestellen in de DMX ketting worden automatisch berekend en geprogrammeerd!

Een voorbeeld om de zaken te verduidelijk:

We wilnen de DMX adressen van 16 toestellen instellen, het DMX startadres van de eerste mini LED Manager要去 202ijken

• Sluit alle mini LED Managers aan op de DMX controller zoals hierboven beschreiben en wees er zeker van dat alles aangeschakeld is.
  Stel alle DMX kanalen van de controller in op zero (000)
  Stel nu het DMX kanaal 202 in op het maximum (255)
• Druk de "Auto DMX address" toets (6) van de eerste mini LED Manager in de ketting in gedurende ongeveer 5 Seconden.
• Klaar! De eerste mini LED Manager in de ketting za het DMX startadres 202 ontvangen en de DMX adressen van alle andere toestellen in de DMX ketting worden automatisch berekend en geprogrammeerd! Dit betekent dat de 2^de mini LED Manager automatisch het adres 206 za ontvangen, de 3^de heeft het adres 210,..., tot en met de 16^de mini LED Manager die automatisch het startadres 262 za ontvangen.

U heeft net 16 mini LED Managers geprogrammeerd en dit heeft slecht ongeveer 10 seconden geduurd !!!

Opmerking: U kurz de toestellen mixen met andere DMX effecten die de automatische DMX adressering optie nicht hebben. In dat geval dient u de DMX adressen van deze DMX efecten nog steeds manueel in te stellen. U kurz de mini LED Managers Mengen met andere LED producten van JB Systems die wel over de automatische DMX adresseringsfunctie beschikken. Zo zullen ook automatisch hun DMX adres toegewezen krijen

BEDIENINGSVOORSCHRIFTEN

A. Zelfstandigeeenheid:

• Sluit de LED projectors aan de Mini Led Manager aan zoals in de vorige hoofdstukken worden vermeld.
• Zet het toestel aan en neem een kijkje in het hoofdstuk "DIP SCHAKELAAR INSTELLINGEN" om met de diverse functies van de faders en knappen vertrouwd te geraken.

B. Twee ofeer eenheden in master/slave opstelling:

• Sluit de LED projectors aan de Mini Led Manager aan zoals in de vorige hoofdstukken worden vermeld.
• Verbind de apparaten aan elkaar aan zoals vermeld in het hoofdstuk elektrische installations.
• Zet de Mini Led Managers aan. U kan enkel de master controleren, de bedieningen op de slaves zich buiten gebruik. Neem een kijkje in het hoofdstuk "DIP SCHAKELAAR INSTELLINGEN" om met de diverse functies van de faders en knappen vertrouwd te geraken.

C. Sluit de facultatieve LEDCON-02 (of LEDCON-01) controller aan als afstandsbediening:

In de meeste geallen zal de MINI LED MANAGER op een muur geinstalleerd worden, zich bij de LED projectors. Als u gemakkelijke toegang tot seinen functies wilt hebben, kan u de LEDCON-01 controller op de (eerste) Mini Led Manager aansluiten. De andere verbindingen zijn identiek als die van de zichsstandige of master/slave instellingen. Vergeet Niet de automatische adressering uit te voeren op de LEDCON-02!!!

D. Gecontroleerd door de universele DMX-controller:

• Sluit de LED projectors aan de Mini Led Manager aan zoals in de vorige hoofdstukken worden vermeld.
• Verbind de Mini Led Manager(s) met alle andere DMX apparaten in de DMX kring.
• Zet alle eenheden aan en geef het juiste DMX adres in. (vergeet nicht op DIP-schakelaar 10 UIT te schakelen)
• Zet uw universele DMX-controller aan en neem een kijkje op de DMX-grafiek hieronder om de verbonden Mini Led Managers te controlleren:

Output voltage voor de LEDs:

DC 24V gemeinschappelijk anode

Output kracht voor de LEDs:

1x 100W max.

。 Rood: 33W max.
Groen: 33W max
Blauw: 33W max.

DMX connecties:

3 pinnen XLR (DMX-512 standard)

4 (kanaal1: rood, kanaal2: groen, kanaal3: blauw, kanaal4: dimmer/stroboscoop)

DMXkanalen:

geen, interne microfoon

255 × 110 × 88mm (zie tekening hieronder)

Afmetingen:

1,82kg

Gewicht:

Elke inlichting kan veranderen zonder waarschuwing vooraf
U kan de recentste versie van deze handleiding op unsere website downloads: www.beglec.com
