GEBRUIKSAANWIJZING MINI LED MANAGER MK2 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, geleieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE

ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeben.

Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventuele worden gebruikt in Lichtshows.

• Erg veelzijdige voeding voor allerlei passieve RGB LED-projectors.

• Verschillende zelfstandige werkmodi:

• Fixed color modus: Onmiddellijke toegang tot 16 voorgeprogrammeerde kleuren

• Auto chase modus: 16 verschillende color chases met 8 verschillende snelheden
  Sound chase modus: 16 versatile color chases met audio sturing

• Fade chase modus: 16 verschlende kleurchases die vloeiend faden op 8 verschlende snelheden.

• Elke muurschakelaar kan gebruikt worden om de aangesloten LED-projecteren aan/uit te schakelen, zichs wanner u werkt in DMX-modus!

• Alle functies können onmiddelijk gecontrolererd worden met:

• De Micro / Mini LED Manager

• De optionele LED WALL DIMMER (speciale sturing)
• De optionele LEDCON-02 sturing

• Een 300Watt LED Manager
  Elke standard DMX-controller

• Verscheidene Micro / Mini LED Managers können samen gebrukt worden in Master/slave mode om hoge vermogens tebekomen, volledig gesynchroniseerde setups.

• Micro LED Manager: 50 Watt 24Vdc uitgang ( + + ) met kortsluitbeveiliging
• Mini LED Manager Mk2: 100 Watt 24Vdc uitgang (R + G + B) met kortsluitbeveiliging

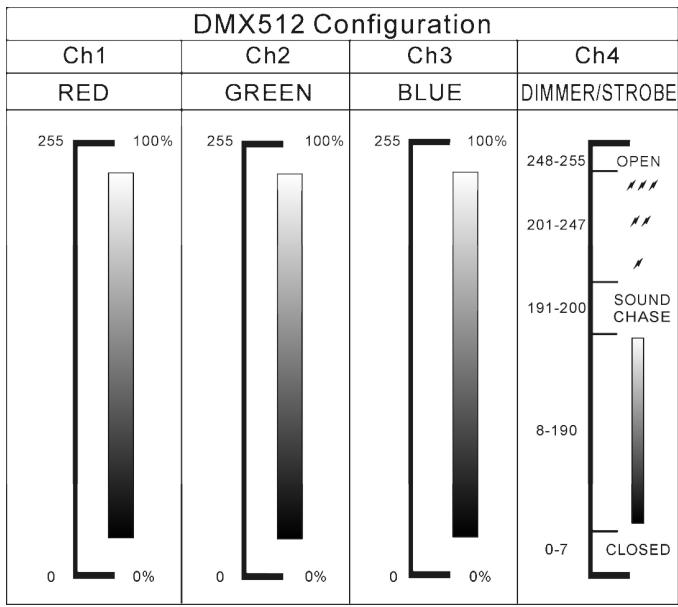

• 4 DMX kanalen nodig: Ch1=rood, Ch2=groen, Ch3=blauw, Ch4=Dimmer/stroboscoop
• Behuizing maar voor gemakkelijke installmentie gegen een muur
• Geen ventilatorkoeling: volledig geruisloos

EERSTEINGEBRUIKNAME

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• Micro Led Manager of Mini LED Manager Mk2
• Gebruiksaanwijzing
• Uitgang omschakelingkabel
• Netsnoer

Belangrijke instructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werd. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de verilheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst naukeurig volgt. Elke schadeverooraaktddoorverkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkdeidoor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmaterialaal te recycleren.

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De blikkempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik de aanweizheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebelt en een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol betekent: Controletoestel voor lamp

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrngen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objeten gezuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingtemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek alsijd de stekker uit wanner het apparaat gedurende langere vrij nicht worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dat de beschikbare spanning nicht hoger is dan die aangegeven op de weiterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort als iutstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is. De kabel要去vangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.

• Laat de elektrische draad nooit in contact kommt met andere draden.

• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.

• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

• Reinig het toestel met een zicht,信息披露doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

Aandacht: Wij adviseren dat het interne schoonmaken door een gekwalificeerde persoon worden uitgevoerd.

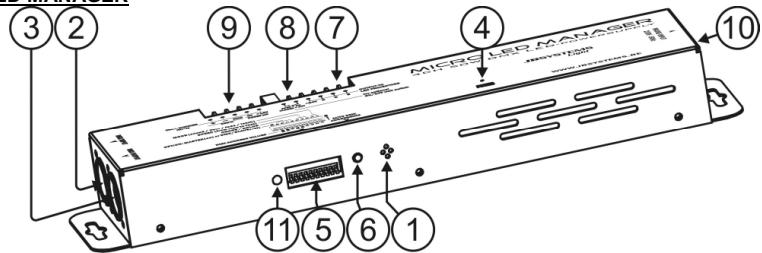

FUNCTIES

MICRO LED MANAGER

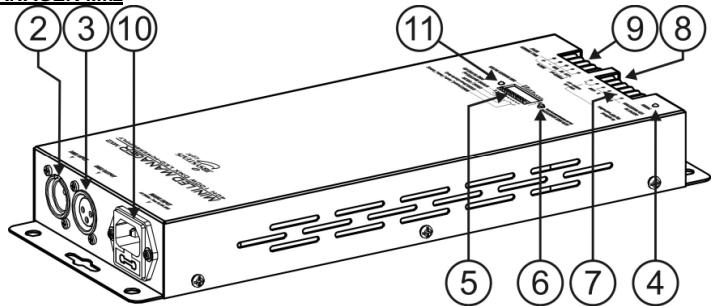

MINI LED MANAGER Mk2

1. INTERNE MICROFOON:gebruikt voorgeluidsgestuurdechases.
2. DMX INPUT: mannelijke 3 pinnen XLR-connector die worden gebruikt om universele DMX-kabels aan te sluiten. Deze input ontvagt instructies van een DMX-controller of van een andere Micro / Mini LED Manager wanneer们都gebruikt worden in master/slave mode.
3. DMX OUTPUT: vrouwewelijke 3 pinnen XLR-connector die worden gebruikt om de Micro / Mini LED Manager met een ander DMX-toestel in de kring te verbinden of met een andere Micro / Mini LED Manager wannier deze gebruikt worden in master/slave mode. De Micro / Mini LED Manager kan ook als controller gebruikt worden voor andere LED projectoren zoals bijoorbeeld "LED PAR 56/64"
4. POWER ON LED: worden gebruikt om te controlleren of de Micro / Mini LED Manager op het stroomnet is aangesloten.
5. DIP-SCHAKELAARS: Wanner u het toestel gebruikt in DMX modus (DIP 10 = OFF) kan u het DMX-startadres van het toestel instellen. Wanner u het toestel gebruikt in stand-alone modus (master, DIP10

= ON), kan u de DIP-schakelaars gebruiken om verschillende vooraf geprogrammeerde opties in te stellen.

1. AUTO DMX ADDRESS toets: zie verdier in deze handleiding voor meer informatie over het gemakkelijk instellen van de DMX adressen.
2. UITGANGSAANSLUITING: gebruikt om verschlende 24Vdc LED projectors met gemeinschappelijk anode aan te sluiten. U kunt om het even welke 4 polige kabel gebruiken om de LED projectoren met deze uitgang aan te sluiten. Het isECHTER eenvoudiger om de special CCM-50 kabel (rol = 50m) te gebruiken. De bedrading in这家伙 kabel stemt overeinen met de kleuren van de LEDs
3. ANALOGE INGANGSSCHAKELAAR: Wortt gebruikt om elke externe analoge schakelaar aan te sluiten. Deze externe schakelaar kan gebruikt worden om de hoofduitgang van de Micro / Mini LED Manager AAN/UIT te schakelen (externale blackout) Kijk verder in deze handleiding voor meer informatie over het aansluiten van de analoge schakelaar.
4. WALL DIMMER INPUT: worden gebruikt om unsere special muurdimmer aan te sluiten. Dit is eenkleine LED controller welke in elke standardinbouwdoes. zie verdier voor meer info over het aansluien van de LED WALL DIMMER.
5. NETAANSLUITING: IEC connector, sluit de bijgeleverde netkabel hier aan.
6. STATUS LED: knippert wanner er een DMX waargenomen worden.

DIP SCHAKELAAR INSTELLINGEN

Dip schakelaar 10:

Dipswitch installing	Functie
ON 12345678910	DIP10=OFF→DMX/Slave bediening U kurz de automatische DMX adressering gebruiken (zie verder) of de traditionele DIP-schakelaars. In het hoofdstuk DMX adressering leggen we uit hoe u dit kurz doeen.
ON 12345678910	DIP10=ON→Master bedizening (stand-alone) gebruikt dipswitch 1~9 om de modus, slelheid, patronen, fixed colors,... in te stellen . Hieronder worden elk van deze functies verder uitgelegd

Dip schakelaar 1&2: Modus (Sound/auto/fade/ Fixed color):

Dipswitch installing	MODUS
↓ON 1 234 5 67 8 910	SOUND: de interne microfoon stuart de geselecteerde patronen
↓ON 1 234 5 67 8 910	AUTO: De geselecteerde patronen lopen automatisch af op de gewenste能力和 op op de gewenste的能力
↓ON 1 234 5 67 8 910	FADE: De kleuren van het geselecteerde patron goan vloeijend faden op de gewenste能力和 op op de gewenste的能力
↓ON 1 234 5 67 8 910	FIXED COLOR: Gebruik Dip- schakelaars 6, 7, 8 & 9 om de gewenste kleuren te selecteren.

Dip schakelaars 3,4 & 5:Snelheid (snel traag):

Dipswitch setting	Auto/Fade Mode
↓ON 12345678910	Snelheid 1	Snel
↓ON 12345678910	Snelheid 2
↓ON 12345678910	Snelheid 3
↓ON 12345678910	Snelheid 4
↓ON 12345678910	Snelheid 5
↓ON 12345678910	Snelheid 6
↓ON 12345678910	Snelheid 7
↓ON 12345678910	Snelheid 8	Traag

DIP schakelaars 6,7,8 & 9: Chase & Kleur:

Dipswitch setting	SOUND & AUTO MODUS	FIXED COLOR MODUS
ON 12345678910	Standaard chase	Wit
ON 12345678910	Heldere chase	Rood
ON 12345678910	Zachte chase	Oranje
ON 12345678910	Spectrum random chase	Amber
ON 12345678910	Spectrum sequence chase	geel
ON 12345678910	Dynamische chase	Lichtgeel
ON 12345678910	Chase Rood - Cyaan	Appelgroen
ON 12345678910	Chase Groen - Paars	Lichtgroen
ON 12345678910	Chase Blauw - Rood	Groen
ON 12345678910	Chase Geel - Blauw	Cyaan
ON 12345678910	Chase Rood - Groen	Blauw
ON 12345678910	Chase Geel - Groen	Diepblauw
ON 12345678910	Chase Cyaan - Oranje	Paars
ON 12345678910	Chase Groen - Lichtpaars	Lichtpaars
ON 12345678910	Chase Red - Geel	Magenta
ON 12345678910	Chase Gold Geel - Blauw	Roos

ELEKTRISCHE INSTALLATIE

De elektrische installmentie mag allen door een gekwalificierde persoon worden uitgevoerd, die aan de normen voldoet in uw land voor de verordering van elektrische en mechanische veiligkeit.

Hoe de LED projectors aan de uitgang van het toestel aansluten:

Belangrijk: Zet de Micro / Mini LED Manager AF alvorens u de LED projectors installeert! De max. totale belasting van de Micro Led Manager is 50W, verdelijk over 3 kleuren: elk van de 3 kleuren hebelt een max. belasting van 16W 17W! De max. totale belasting van de Mini Led Manager Mk2 is 100W, verdelijk over 3 kleuren: elk van de 3 kleuren hebelt een max. belasting van 33W!

Twee verschillende types passieve LED projectors können worden aangesloten:

A. LED Projectoren met een speciale 4 pins connector (Vb. LED STRIP):

Gebruik de meegeleverdeomschakelingskabel en sluit de4 draden van de LED projectoraan op de 4 overeenkomstigeaansluitklemmen van de Micro /

WELL CONNECTED

Mini LED Manager. Bevestig behoorlijk alle projectoren en verbind in/output van alle kabels tot u de maximale toegestane belasting bereikt. Zorg ervoor dat u de plastieken ring van de schakelaar vast maakt.

B. LED Projectoren met open draad (Vb. LED GROUND LIGHT):

Verbind gewoon de gekleurde draden met de aansluitklemmen van de to LED MICRO MANAGER. Verzeker u ervan dat u de totale toegestane belasting Niet overschrijdt.

• Witte draad: Dit is de gemeenschappelijk draad (anode)
• Rode draad: Dit het vermogen voor rode LEDs
  Groene draad: Dit is het vermogen voor de groene LEDs
• Blauwe draad: Dit is het vermogen voor de blauwe LEDs

Opmerking: de uitgangen voor de LED projectoren zijn beveiligd gegen kortsluiting. Indien er zich een kortsluiting voordoet要去 wel een 'reset' van het toestel uitvoeren: ontkoppel de Micro / Mini LED Manager gedurende 10seconden van het stroomnet en sluit het daarna waar aan.

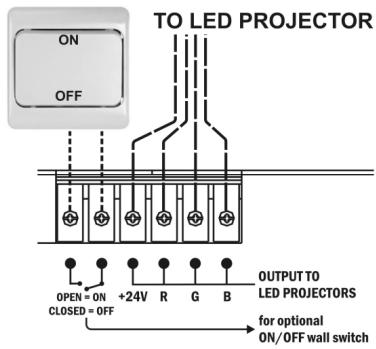

Aansluiten van een gewone analoge schakelaar voor de black-out functie:

Gebruik een gewone aan/uit schakelaar. U kutn dan met deze schakelaar de uitgang van de Micro / Mini LED Manager in black-out zetten, zichs wanner de Micro / Mini LED Manager via DMX aangestuurd worden. Gebruik bijvoorbeeld een gewone "muurschakelaar" om het LED Licht op om het even weil moment uit te schakelen!.

• De verbonden schakelaar staat in de UIT positie (contacten open):uitgang = AAN
• De verbonden schakelaar staat in de AAN positie (contacten open): uitgang = UIT (black-out)

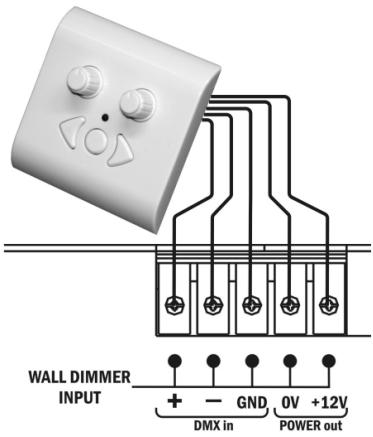

De optionele LED WALL DIMMER aansluten:

De LED WALL DIMMER is eenkleine, eenvoudig te gebruiken controller, welke in elke standardaard inbouwdoos kan geinstalleerd worden. Deze controller kan onmiddelijk op de Micro / Mini LED Manager aangesloten worden. De 0V & +12V kan met een gewone dubbele bedrading aangesloten worden. Het DMX-signal moet met een symmetrische DMX kabel van goede kwaliteit en met een goede afterschering aangesloten worden.

Opmerking 1: de Micro / Mini LED Manager要去 ingesteld worden op het DMX adres 001 door middel van de traditionele DIP schakelaars (zie "DMX adressering voor meer uitleg hierover)

Opmerking 2: indien u meer dan 1 (Micro) LED manager wilt aansturen, dan moet u gewoon de LED Managers met elkaar verbinden via de DMX in/uitgangen en stel alle DMX adressen in op 001.

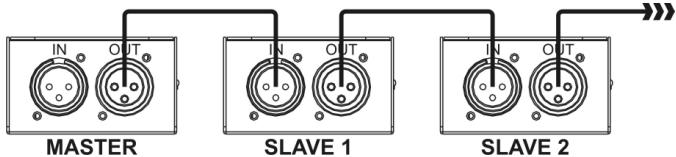

Elektrische installment in Master/slave-mode:

• U要去 de DMX in/uitgangen van 2 ofmeer eenheden door middel van een symmetrische kabel van goede kwaliteit doorklenken

• Schakel het toestel met de vrij DMX-ingang om tot master, de andere toestellen zullen automatisch als slave omgeschakeld worden. De DIP-schakelaars op de slave toestellen worden dan geblokkeerd.

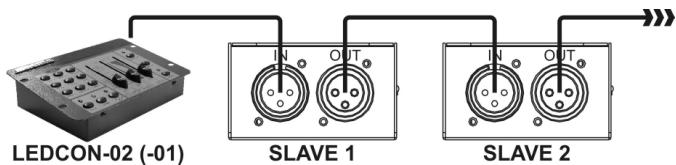

Elektrische installment in Master/slave-mode met de LEDCON-02 controller:

• U要去 de DMX in/outputs van 1 of meer eenheden met de output van de LEDCON-02 doorlinken door middel van een goede symmetrische kwaliteitskabel.

• De LEDCON-02 worden gebrukt om alle verbonden slaves te controleren. De Micro / Mini LED Managers worden automatisch geschakeld als slaves. De DIP-schakelaars op de slave eenheid zijn buiten gebruik.

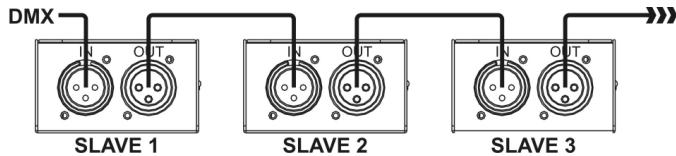

Elektrische installment in DMX-mode:

• Het DMX-protocol is een veel gebruukt hogesnelheidssignaal om intelligent Licht te controlleren. U要去 uw DMX controller en alle aangesloten eenheden doorlinken met een goede symmetrische kwaliteitskabel.

• Om vreemd gedrag van de lichteffecten door storingen te verhinderen, moet u een 90 tot 120 waarstand aan het eind van de kabel gebruiken. Gebruik nooit Y-splitser kabels, dit zal nicht werkken!
• DIP-schakelaar 10要去uitgeschakeld worden op alle toestellen. Elke eenheid in de kring hebft+zijn eigen beginadres zodat het weet welke bevelen het van de DMX-controller moet decoderen. Wanneer U heel wat vermogen nodig hebft kan U verscheidene Micro / Mini LED Managers gebruiken en hen hetzelfde beginadres geben. Bekijk het vorige hoofdstuk om te leren hoe U DMX adressen moet programmeren.

DMX ADRESSERING

Hoe het DMX adres in te stellen:

Er zijn drie manieren om de DMX adressen van de units in te stellen. Wanner u the instellingsopties A, B gebruikt dan MOET u ALLE DIP-switches in UIT positie zetten

A. Het DMX-adres individuel per Micro / Mini LED Manager instellen:

• Wees er zeker van dat alle DIP-schakelaars in UIT positie staan!
  Wees er zeker van dat de DMX kabels van alle toestellen met elkaar verbonden zijn.
• Sluit het eerste toestel aan op een universele DMX controller
• Sluit alle toestellen aan op het net zodate allen aanslaan
  Stel al uw DMX kanalen van uw DMX controller in op zero ( waarde 000 )
• Stel het DMX kanaal, dat u als DMX startadres wilt toewijzen aan uw Micro / Mini LED Manager in op het maximum (waarde 255 )
• Druke "Auto DMX address" toets (6) op uw Micro / Mini LED Manager kort in.
• Wanner u ook een ander toestel op het zelfde DMX startadres wil instellen, dient u simpelweg zijn "Auto DMX address" toets (6) in te drukken en dan za alles hetzelfde adres verkrijgen.
  Klaar!

Een voorbeeld ter verduidelijkking:

We zullen het DMX startadres van een Micro / Mini LED Manager instellen op 106:

• Sluit de Micro / Mini LED Manager aan op de DMX controller Zoals hierboven beschreiben en wees er zeker van dat alles aangeschakeld is.
  Stel alle DMX kanalen van de controller in op nul (000)
  Stel nu het DMX kanaal 106 in op het maximum (255)
• Druk de "Auto DMX address" toets (6) van uw Micro / Mini LED Manager kort in
• Klaar uw Micro / Mini LED Manager—heeft nu als DMX startadres 106!

B. Automatische DMX adressering, startend vanaf een willekeurig ingegeven startadres:

Om een hele hoopijd te besparen (beeldt uzelf in hoeveelijd het instellen van de Dip switches van 16 tostellellen inneemt...) kan u de DMX adressen van alle tostellellen in de DMX ketting duwen en dit enkel door een toets in te drukken. U hoeft het startadres van elk individuell toestel nicht te berekenen, dit worden voor u gedaan!

Wees er zeker van dat alle DIP-schakelaars in UIT positie staan!
- Wees er zeker van dat de DMX kabels van alle toestellen met elkaar verbondenen zijn.
- Sluit het eerste toestel aan op een universe DMX controller
Sluit alle toestellen aan op het net zodat ze allen aanslaan
Stel al uw DMX kanalen van uw DMX controller in op zero ( waarde 000 )
- Stel het DMX kanaal, dat u als DMX startadres wilt toewijzen aan uw Micro / Mini LED Manager, in op het maximum ( waarde 255 )
- Druk de "Auto DMX address" toets ( 6 ) in op uw eerste Micro / Mini LED Manager in de ketting gedurende ongeveer 5 seconden
- Klaar! De eerste Micro / Mini LED Manager in de ketting za het DMX startadres ontvangen dat u gekoen het en de DMX adressen van alle andere toestellen in de DMX ketting worden automatisch berekend en geprogrammeerd!

Een voorbeeld om de zaken te verduidelijk:

We wilnen de DMX adressen van 16 toestellen instellen, het DMX startadres van de eerste Micro / Mini LED Manager要去 202ijken

• Sluit alle Micro / Mini LED Managers aan op de DMX controller zoals hierboven beschreiben en wees er zeker van dat alles aangeschakeld is.
  Stel alle DMX kanalen van de controller in op zero (000)
  Stel nu het DMX kanaal 202 in op het maximum (255)
• Druk de "Auto DMX address" toets (6) van de eerste Micro / Mini LED Manager in de hetting in gedurende ongeveer 5 Second.
• Klaar! De eerste Micro / Mini LED Manager in de ketting za het DMX startadres 202 ontvangen en de DMX adressen van alle andere toestellen in de DMX ketting worden automatisch berekend en geprogrammeerd! Dit betekent dat de 2^de Micro / Mini LED Manager automatisch het adres 206 za ontvangen, die 3^de heeft het adres 210,..., tot en met de 16^de Micro / Mini LED Manager die automatisch het startadres 262 za ontvangen.

U heeft net 16 Micro / Mini LED Managers geprogrammeerd en dit heeft slecht ongeveer 10 seconden geduurd !!!

Opmerking: U kurz de toestellen mixen met andere DMX effecten die de automatische DMX adresserung optie nicht hebben. In dat geval dient u de DMX adressen van deze DMX efecten nog steeds manueel in te stellen. U kurz de Micro / Mini LED Managers mengen met andere LED producten van JB Systems die wel over de automatische DMX adresseringsfunctie beschikken. Zo zullen ook automatisch hun DMX adres toegewezen krijgen

C. DMX adresseren door middel van de DIP schakelaars:

Dit is de traditionele adresseringsmethode welke u moet gebruiken met de LED WALL DIMMER.

De eerste 9 Dip-schakelaars reageren op een bepalde DMX-waarde

U kan deze waarden combineren om een startadres te bekomen:tussen 1 en 512:

Dip	#1	#2	#3	#4	#5	#6	#7	#8	#9
Waarde	1	2	4	8	16	32	64	128	256

Beginadres = 01 switch 1=ON waarden: 1
Beginadres = 05 switch 1 + 3 = ON waarden: 1 + 4 = 5
Beginadres = 09 switch 1 + 4 = ON waarden: 1 + 8 = 9
Beginadres = 13 switch 1 + 3 + 4 = ON waarden: 1 + 4 + 8 = 13

Beginadres = 62 switch 2 + 3 + 4 + 5 + 6 = ON waarden: 2 + 4 + 8 + 16 + 32 = 62

BEDIENINGSVOORSCHRIFTEN

A. Zelfstandige werking van 1 toestel:

• Sluit de LED projectors aan de Micro / Mini LED Manager aan zoals in de vorige hoofdstukken worden vermeld.
• Zet het toestel aan en neem een kijkje in het hoofdstuk "DIP SCHAKELAAR INSTELLINGEN" om met de diverse functies van de faders en knappen vertrouwd te geraken.

B. Twee of Meerderete toestellen in master/slave opstelling:

• Sluit de LED projectors aan de Micro / Mini LED Manager aan zoals in de vorige hoofdstukken worden vermeld.
• Verbind de apparaten aan elkaar aan zoals vermeld in het hoofdstuk elektrische installaties.
  Zet de Micro / Mini LED Managers aan. U kan enkel de master controlenen, de bediingen op de slaves waar buiten gebruik. Neem een kijkje in het hoofdstuk "DIP SCHAKELAAR INSTELLINGEN" om met de diverse functies van de faders en knappen vertrouwd te geraken.

C. Sluit de optionele LEDCON-02 controller aan als afstandsbediening:

In de meeste gezallen zal de MICRO / MINI LED MANAGER op een muur geinstalleerd worden, zich bij de LED projectoren. Voor een gemakkelijke togang tot de functieskest u de LEDCON-02 controller op de (eerste) Micro / Mini LED Manager aansluiten. Vergeet nicht de automatische adressering uit te voeren op de LEDCON-02!!!

D. Gecontroleerd door de universele DMX-controller:

• Sluit de LED projectors aan de Micro / Mini LED Manager aan zoals in de vorige hoofdstukken worden vermeld.
• Verbind de Micro / Mini LED Manager(s) met alle andere DMX apparaten in de DMX kring
• Zet alle eenheden aan en geef het juiste DMX adres in. (vergeet nicht op DIP-schakelaar 10 UIT te schakelen)
• Zet uw universele DMX-controller aan en neem een kijkje op de DMX-grafiek hieronder om de verbonden Micro / Mini LED Managers te controlleren:

Uitgangsspanning voor de LEDs: DC 24V gemeinschappelijk anode

Uitgangsvermögen voor de LEDs:

AC 100 250V (50Hz/60Hz)

DC 24V gemeinschappelijk anode

Micro LED Manager: 1x 50W max.

Rood: 16W ~ 17W max
Groen: 16W ~ 17W max
Blauw: 16W ~ 17W max.

Mini LED Manager Mk2: 1x 100W max

Rood: 33W max.
Groen: 33W max.
Blauw: 33W max.

DMX aansluitingen: 3 pin's XLR (DMX-512 standard)
DMX kanalen: 4 (kanaal1: rood, kanaal2: groen, kanaal3: blauw,

kanaal4: dimmer/stroboscoop)

Audio ingang:

Afmetingen:

Gewicht:

zie afbeeldingen op de LASTE pagina
1,00kg (Micro LED Manager)
1,70kg (Mini LED Manager Mk2)

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de recentste versie van deze handleiding op unsere website downloaden: www.beglec.com
