BEDIENUNGSANLEITUNG MINI LED MANAGER JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

TECHNISCHE KENMERKEN:

Netvoeding:

wisselstroom 230V, 50Hz

Zekering:

3,15A/250V trage zekering (20mm glas)

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Außerst universell einsetzbare Stromversorgung für alle Arten passiver RGB LED-Scheinwerfer.

• Verschiedene unabhängige Arbeitsmodi:

• Fixed Color Modus: Sofortiger Zugriff auf 16 vorprogrammierte Farben

• Auto Chase Modus: 16 entsprechliche Farbchaser mit 8 verschiedene Geschwindigkeiten.
  Sound Chase Modus: 16 understandsliche Farbchaser mit Musiksteuerung

• Fade Chase Modus: 16 verschiedene in 8 verschiedene Geschwindigkeiten sanft übergehende Farbchaser.

• Gleich welcher Wandschalter kann benutzt werden, um die Leistungsabgabe ein/auszuschalten,)sagar bei der Verwendung im DMX-Modus!

• Alle Funktionen können gesteuert werden:

• Direkt am Mini Led Manager

• Mit einer wahlweisen LEDCON-01 oder LEDCON-02Fernsteuerung
  Mit einer 300 Watt LED-Manager
  Mit jeder gängigen DMX-Steuerung

• Mehrere Mini Led Manager konnen im Master/Slavemodus eingesetzt werden, um vollständige synchrone Konfigurationen mit einer higheren Leistung zu erhalten.

• 100Watt Leistung 24Vdc Ausgangsspannung. (R + G + B) mit Kurzschlusssschutz

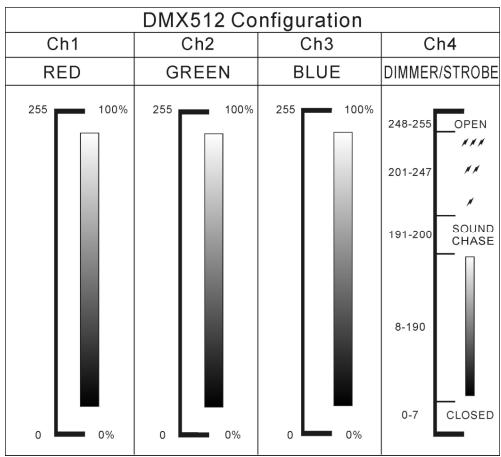

• 4 DMX Kanäle werden benötigt: Ch1=rot, Ch2=grün, Ch3=Blau, Ch4=Dimmer/Strobe.
• Das Gehäuse ist für die einfache WandmontageVBorbereitet.
• Gerauscharme Lüfterkuhlung für größere Zuverlösigkeit.
  Keine Lufterkuhlung: komplett lautlos!

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

• Mini Led Manager
  -Netzkabel
  Ausgang-Wandlerkabel
  Bedienungsanleitung

WichtigeHinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Soller das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzüglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszuseten, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreibieck weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beilügen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Lampenvors chaltgerät

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
  Zur Vermeidung von Kondensation, lessen sieitte nach Transport in eine warme Umgebung das Geraiteine Zeit zum Temperaturausgleich sthen. Kondensation kann zu Leistungsverlust des Gerates oder gar Beschadigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefüllten Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollente,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichen sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Geräte keine unbefugten Veränderungen vorgenommen werden.

WARTUNG

• Die Reinigung des Gerätes erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätnere gelangt. Verwendten Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, welche das Gerät beschädigten wurden.
• Da diesen Gerät einen Kühlventilator verwendet, sollte das Innere des Geräts jährlich mit einem Staubsauger oder einem Luftstrahl gesäubert werden.

Achtung: Wir raten dringend, die Reinigung des Gehäuseinneren von qualifizierten Personen durchführten zu halten!

FUNKTIONEN

1. INTERNES MIKRO: Für musikaktivierte Chasern.
2. DMX-EINGGANG: Männlicher 3-poliger XLR-Stecker zum Anschluss eines universellen DMX-Kabels. Dieser Eingang empfängt Steuersignale von einem DMX-Controller oder einem anderen Mini Led Manager, im Master/Slavemodus.
3. DMX-AUSGANG: Weiblicher 3-poliger XLR-Stecker zum Anschlieben des Mini Led Manager an das nachste DMX Gerät in der Kette oder an einen anderen Mini Led Manager, im Master/Slavemodus. Der Mini LED Manager kann auch als Steuerung für andere LED-Scheinwerfer wie zum Beispiel "LED PAR56/64" verwendet werden
4. EIN/AUS SCHALTER: EIN/AUS Schalten des Geräts.
5. DIP-SCHALTER: bei Verwendung im DMX-Modus (DIP10 = OFF) können Sie die DMX-Startadresse der Einheit einstehen. Bei Verwendung im Standalone-Modus (Master, DIP10 = ON) können Sie die DIP-Schalter zum Einstellen verschiedenen voreingestellter Optionen benutzte
6. AUTO DMX ADDRESS TASTE: Sehen sie weiter, wie sie einfach die DMX Adresse einstellen.
7. AUSGANG-KABEL: Anschluss der entsprechlicher 24V DC LED-Scheinwerfer mit gemeinsamer Anode. (max. Last: 100 W). Jedes Kabel verwendete eine spezielle 4-polige Buchse. Mit dem mitgelieferten Wandlerkabel konnen sie leicht verschiedene Scheinwerfer anschließen.
8. AUSGANGSKONTROLLGERÄT: Sie können die einzelnen Output-Zustände der 3 Farben überprüfen (rot, grün und blau)
9. ANALOGSCHALTER-EINGANG: dient zum Anschlieben jeglichen externen Analogschalters. Dieser exter Analogschalter kann zum ein/ausschalten des allgemeinen Ausgangs des Mini LED Manager verwendet werden. (externes Blackout) → Im Nachfolgenden finden Sie weitere Anleitungen zum Anschlieben des Analogschalters.
10. HAUPTEINGANG: Mit IEC-Sockel und integriertem Sicherungshalter. Schlieben Sie hier das mitgelieferte Netzkabel an.
11. HAUPTSICHERUNG: Ersetzen sie immer die Sicherung durch eine Sicherung mit den gleichen Werten! (250V/3,15A)

DIP SCHALTER-EINSTELLUNGEN

DIP-Schalter 10:

DIP-Schalter-Einstellung	Funktion
↓ON 12345678910	DIP10 = OFF → DMX / Slave Betrieb Sie können die automatische DMX Adressierung (siehe)nachsten Kapitel) oder die Adressierung über DIP Schalter wahren Benutzen Sie die DIP-Schalter 1~9 zum Einstellen der DMX-Adressen von 0 bis 511. Die ersten 9 DIP-Schalter entsprechen einem bestimmten DMX-Wert:
	Dip #1 #2 #3 #4 #5 #6 #7 #8 #9
	Wert 1 2 4 8 16 32 64 128 256
	Sie können die Werte dieser Schalter kombinieren um jeder Startadresse zwischen 1 und 512 zu erhalten:
	Anfangsadresse = 01 → Schalter 1=ON Werte: 1 Anfangsadresse = 05 → Schalter 1+3=ON Werte: 1+4 = 5 Anfangsadresse = 09 → Schalter 1+4=ON Werte: 1+8 = 9 Anfangsadresse = 13 → Schalter 1+3+4=ON Werte: 1+4+8 = 13 ...
	Anfangsadresse = 62 → Schalter 2+3+4+5+6=ON Werte: 2+4+8+16+32 = 62
↓ON 12345678910	DIP10 = ON → Master-Betrieb (Standalone) Benutzten Sie die DIP-Schalter 1~9 zum Einstellen der Funktionen Modus, Geschwindigkeit, Muster, Farbenprogramm ...usw.

Dip Schalters 1&2: Modus (Sound/auto/fade/forced color):

Dip Schalter-Einstellung	MODUS
↓ON 1 2 3 4 5 6 7 8 9 10	SOUND: internes Mikrofon aktiviert die gewährten Muster.
↓ON 1 2 3 4 5 6 7 8 9 10	AUTO: das gewährte Muster lauft automatisch in der gewürschten Geschwindigkeit.
↓ON 1 2 3 4 5 6 7 8 9 10	FADE: die Farben des gewährten Musters wechseln sanft in der gewürschten Geschwindigkeit.
↓ON 1 2 3 4 5 6 7 8 9 10	FIXED COLOR: benutzen Sie die DIP-Schalter 6, 7, 8 & 9 zum Auswahlen der gewürschten Farben.

Dip Schalters 3,4 & 5: Geschwindigkeit (von Schnell bis langsam):

Dip Schalter-Einstellung	Auto/FadeMode
↓ON 12345678910	Geschwindigkeit 1	Schnell
↓ON 12345678910	Geschwindigkeit 2
↓ON 12345678910	Geschwindigkeit 3
↓ON 12345678910	Geschwindigkeit 4
↓ON 12345678910	Geschwindigkeit 5
↓ON 12345678910	Geschwindigkeit 6
↓ON 12345678910	Geschwindigkeit 7
↓ON 12345678910	Geschwindigkeit 8	Langsam

DIP-Schalter 6,7,8 & 9: Chase & Farbe:

Dip Schalter-Einstellung	SOUND & AUTO MODUS	FIXED COLOR MODUS
ON 1 2 3 4 5 6 7 8 9 10	Standard-Chase	Weiß
ON 1 2 3 4 5 6 7 8 9 10	Bright [Leuchtender] Chase	Rot
ON 1 2 3 4 5 6 7 8 9 10	Mood [Stimmung] Chase	Orange
ON 1 2 3 4 5 6 7 8 9 10	Spectrum random [Zufällsspektrum] Chase	Bernstein
ON 1 2 3 4 5 6 7 8 9 10	Spectrumsequence [Sequenzspektrum] Chase	Gelb
ON 1 2 3 4 5 6 7 8 9 10	Dynamic[dynamischer] Chase	Hellgelb
ON 1 2 3 4 5 6 7 8 9 10	Chase Rot - Zyan	Apfelgün
ON 1 2 3 4 5 6 7 8 9 10	Chase Grün - Violett	Hellgrün
ON 1 2 3 4 5 6 7 8 9 10	Chase Blau - Rot	Grün
ON 1 2 3 4 5 6 7 8 9 10	Chase Gelb - Blau	Zyanblau
ON 1 2 3 4 5 6 7 8 9 10	Chase Rot - Grün	Blau
ON 1 2 3 4 5 6 7 8 9 10	Chase Gelb - Grün	Dunkelblau
ON 1 2 3 4 5 6 7 8 9 10	Chase Zyan - Orange	Violett
ON 1 2 3 4 5 6 7 8 9 10	Chase Grün - Hellviolett	Hellviolett
ON ↓ 1 2 3 4 5 6 7 8 9 10	Chase Rot – Gelb	Magenta
ON ↓ 1 2 3 4 5 6 7 8 9 10	Chase Goldgelb - Blau	Pink

ELEKTRISCHE INSTALLATION

Die elektrische Installation solle nur von qualifiziertem Personal durchgeführt werden, entsprechend den Vorschriften zur elektrischen und mechanischen Sicherheit in Ihrm Land.

Anleitung zum Anschlieben des LED-Scheinwerfers an den Ausgang des Geräts:

Wichtig: Schalten Sie den Mini Led Manager aus, bevor Sie die LED-Scheinwerfer anschließlich! Die maximale Gesamtlast des Mini Led Managers beträgt 100W, verteil auf 3 Farben: Jede der 3 Farben hat eine max. Last von 33W! Achten Sie darauf, dass sie kein Ausgangskabel überlasten! Das Ausgangskabel (6) hat einen speziellen 4-poligen Stecker. Zwei verschiedene Arten passive LED-Scheinwerfer können angeschlossen werden:

A. LED-Scheinwerfer mit einem speziellen 4-poligen Stecker (z.B. LED-STRIP):

Dieses ist die einfachste Art einer Verbindung. Schlieben Sie alle Scheinwerfer richtig an und verkettete ihre Ein-/Ausgangskabel, bis die maximale erlaubte Leistung erreicht ist.

WELL CONNECTED

Vergewissern Sie sich, dass der Plastikring des Steckers geschlossen wurde.

B. LED-Scheinwerfer mit offenen Leitungen (z.B. LED BODENSCHEINWERFER):

Benutzen Sie das mitgelieferte Wandlerkabel und verbinden Sie die internen 4 Adern mit den entsprchenden 4 Adern des LED-Scheinwerfers (meistens entsprechen die Aderfarben den LED- Farben) Achten Sie darauf nicht die zulässige Höchstlast zu überschreiben:

• Weiße Leitung: gemeinsame Leitung (Anode)
• Rote Leitung: Stromversorgung für die roten LED (Maximal 33W)
• Grüne Leitung: Stromversorgung für die grünen LED (Maximal 33W)
• Blaue Leitung: Stromversorgung für die blauen LED (Maximal 33W)

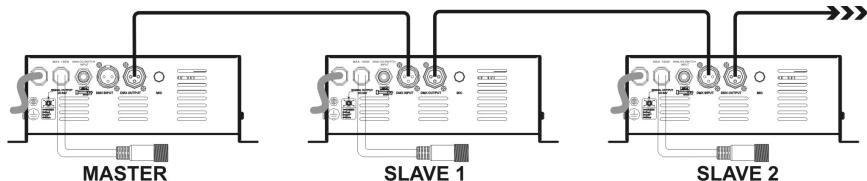

Elektrische Installation im Master/Slave-Modus:

• Sie müssen die DMX-Ein/Ausgänge von 2 oder mehr Geräten mit einem hochwertigen, abgeschirmten Kabel „verketteten“

• Schalten Sie das Gerät mit dem freien DMX-Eingangsstecker auf Master, die anderen Geräte schalten sich automatisch auf Slaves. Die DIP-Schalter auf den Slave-Einheiten sind desaktiviert.

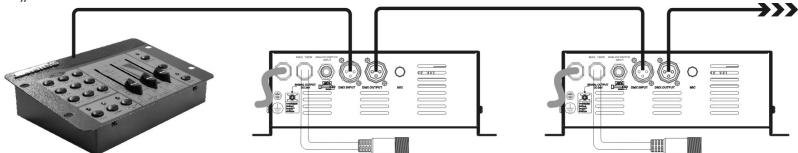

Elektrische Installation im Master/Slave-Modus mit der Fernsteuerung LEDCON-02 (oder LEDCON-01):

• Sie müssen die DMX-Ein/Ausgänge von 2 oder mehr Geräten mit einem hochwertigen, abgeschirmten Kabel „verketteten“.

LEDCON-01
or LEDCON-02

• Die Fernsteuerung LEDCON-02 wird zum Steuern aller verbundenen Slaves benutzt. Die Mini Led Manager werden automatisch zu Slaves. Die DIP-Schalter auf den Slave-Einheiten sind desaktiviert.

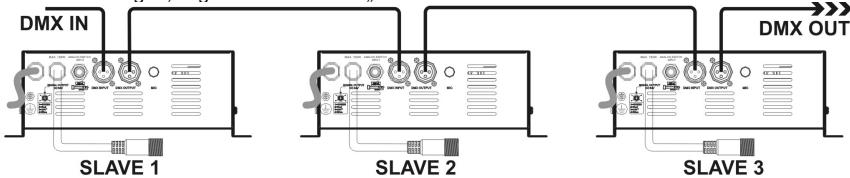

Elektrische Installation im DMX-Modus:

• Das DMX-Protekoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung zum Steuern von intelligenten Lichtanlagen. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen, abgeschirmten Kabel „verketten“

• Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette mit einem 90Ω bis 120Ω Abschlusswiderstand am Ende abschieden. Benutzten Sie nie ein Y-Kabel!

• DIP-Schalter 10 muss auf allen Geräten auf OFF gesetzt werden. Jedes Gerät in der Kette besteht eine korrekte Startadresse, damit es weiß, welche Befehle es vom DMX-Controller decodieren muss. Wenn Sie eine große Ausgangsleistung benöttigen, können Sie mehrere Mini Led Manager verwenden und ihren die gleiche Startadresse geben. Lesen Sie das vorangehende Kapitel zum Einstellen der DMX-Adressen.

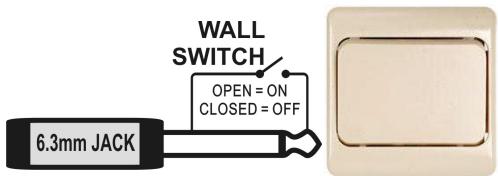

Anschluss eines analgen Schalter für Blackout:

Wenn sie einen normalen an/aus Schalter verwenden, können sie den Ausgang des Mini LED Manager ein bzw. aushsalten (Blackout), bei einer Ansteuerung mit DMX können sie immer zu jedem Zeitpunkt mit einem normalen

"Wandschalter" die LEDs an- bzw. ausschalten.

Anschluss Wandschalter in der AUS Position (Kontakt offen): Ausgang = An
Anschluss Wandschalter in der AN Position (Kontakt geschlossen): Ausgangt = AUS (Blackout)

Einstellen der DMX-Adressen:

Es gibt 3 Möglichkeiten die DMX-Adressen der Geräte einzustellen. Wenn Sie die Einstellungen A oder

B nutzen möchten, müssen sie alle DIP Schalter auf OFF setzen.

A. Einstein der individuellen DMX-Adresse pro mini LED Manager :

• Stellen sie sicher, dass alle DIP-Schalter auf OFF gesetzt sind!
• Stellen sie sicher, dass alle Geräte mit einem DMX Kabel verbunden sind.
• Schließen sie den ersten mini LED Manager an einen universal DMX Controller an.
• Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf ihren mini LED Manager zuteilen möchten, auf den maximalen Wert (Wert 255).
• Drucken sie kurz den "Auto DMX address" Taster (6) an dem mini LED Manager.
• Wenn sie einen anderen angeschlossenen einheit mit der selbst DMX Adresse belege möchten, drücken sie einfach auch den "Auto DMX address" Taster (6) an dieser Gemär.
  Fertig!

Beispiel:

Wir möchten die DMX Start Adresse eines mini LED Manager auf 106 setzen:

• Verbinden sie alle mini LED Manager mit dem DMX Controller wie beschrieben und stellen sie sicher, das alle angeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
  Nun setzen sie den DMX-Kanal 106 auf Maximum (255)
• Drucken sie kurz den "Auto DMX address" Taster (6) am Projektor.
• Fertig! Der mini LED Manager hat nun die DMX Adresse 106!

B. Automatische DMX-Adressierung, die mit jeder angegebenen Anfangsadresse beginnnt:

Um viel Zeit zu sparen (stellen sie sich die Zeit vor, die sie für 16 Einheiten benöttigen, um die DIP Schalter zu setzen....) können sie die DMX Adressen aller Einheiten nur durch drucken eines

Tasters festlegen. Sie müssen keine Start Adresse für die Einheiten mehr berechnen, das haben wir für sie getan!

• Stellen sie sicher, dass ALLE DIP-Schalter auf OFF stehen!
• Stellen sie sichere, dass alle Geräte mit einem DMX Kabel Schlieben sie den ersten mini LED Manager an einen universal DMX Controller an.
• Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf ihren ersten mini LED Manager zuteilen möchten, auf den maximalen Wert (Wert 255).
• Drücken sie den "Auto DMX address" Taster (6) am ersten mini LED Manager für 5 Sekunden.
• Fertig! Der erstige mini LED Manager in dieser Kette hat nun die Startadresse die sie gewählt haben und berechnet und programmiert nun die DMX Adressen der anderen einheiten in dieser Kette.

Beispiel:

Wir möchen die DMX Adressen von 16 mini LED Manager einstellen. Die erstige Startadresse soll 202 sein:

• Verbinden sie alle mini LED Manager mit dem DMX Controller wie beschrieben und stellen sie sicher, dass alle angeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
  Nun setzen sie den DMX-Kanal 202 auf Maximum (Wert 255)
• Drücken sie den "Auto DMX address" Taster (6) am ersten mini LED Manager in dieser Kette für 5 Sekunden
• Fertig! Der erstige mini LED Manager in dieser Kette hat nun die Startadresse 202. Nun werden automatisch die DMX Adressen der anderen 15 mini LED Manager in dieser Kette berechnet und programmiert! Das bedeutet, das der zweite mini LED Manager automatisch die Startadresse 206, der dritte die Adresse 210, ...erhalt. Das Goes solange, bis der letzte (der 16) mini LED Manager automatisch die Startadresse 262 erhält. Nun sind die 16 mini LED Manager programmiert, das dauert nur ca. 10 Sekunden!!!

ACHTUNG: Sie können auch diese mini LED Manager mit anderen DMX Geräten verwenden, die nicht diese Automatik Funktion haben. Dann müssen sie allerdings die DMX Adresse dieser Geräte manuell einstellen! Sie können den Mini LED Manager auch mit anderen JB Systems LED Produktken betreiben, die das Auto DMX Feature haben. Die Geräte erhalten automatisch ihre DMX Adresse.

BEDIENUNGSPANLEITUNG

A. Allein stehendes Gerät:

• Schließen Sie die LED Scheinwerfer an den Mini Led Manager an, beschreiben in den vorhergehenden Abschnitten.
• Schalten Sie das Gerät ein und lessen den Abschnitt „DIP SCHALTER-EINSTELLUNGEN“, um sich mit den verschiedenen Funktionen der Fader und den Tasten vertraut zu machen.

B. Zwei oder mehrere Geräte in der Master/Slave-Eeinstellung:

• Schließen Sie die LED Scheinwerfer an den Mini Led Manager an, beschreiben in den vorhergehenden Abschnitten.
  Schlieben Sie die Geräte unterinander an, wie im Kapitel über elektrische Installationen erklär.
• Schalten Sie den Mini Led Manager ein. Sie können nur die Bedienelemente auf dem Master-Gerät verwenden, die Bedienelemente auf den Slave-Geräten sind ohne Funktion. Lesen Sie das Kapitel „DIP SCHALTER-EINSTELLUNGEN“, um sich mit den verschiedene Funktionen der Fader und der Tasten auf dem Master-Gerät vertraut zu machen.

C. Anschlieben des optionalen LEDCON-02 (oder LEDCON-01) Controller als Fernsteuerung:

In den einzelnen Fällen wird der MINI LED MANAGER an einer Wand, in der Höhe der LED-Scheinwerfer montiert. Wenn Sie einen einfahren Zugriff auf seinen Funktionen haben möchten, können Sie die Fernsteuerung LEDCON-01 am (ersten) Mini Led Manager anschließen. Die anderen Anschlüsse sind mit den unabhängigen oder Master/Slave-Installationen identisch. Vergessen sie nicht die automatische Adressierung am LEDCON-02 auszuführen!

D. Steuerung mit einem universellen DMX-Controller:

• Schließen Sie die LED-Scheinwerfer an den Mini Led Manager(s) an, beschreiben in den vorhergehenden Abschnitten.

• Schlieben Sie den Mini Led Manager(s) an alle weiteren DMX-Geräte in der DMX-Kette an.

• Schalten Sie alle Geräte ein und stellen Sie die richtigen DMX-Adressen ein. (vergessen Sie nicht den DIP-Schalter 10 auf OFF zu setzen)
• Schalten Sie ihren universellen DMX-Controller ein und beziehen sich auf das unter dargestellte DMX-Diagramm, um die angeschlossenen Mini Led Manager zu steuern:

SPEZIFIKATIONEN

Stromversorgung: AC 230V~50Hz

3,15A/250Vtrage (20mm Glas)

Ausgangsspannung für die LED: DC 24V, gemeinsame Anode

Ausgangsleistung fur die LED: 1x 100W max.

O Rot: 33W max.
o Grun: 33W max.
Blau: 33W max.

DMX-Anschlasse: 3-poliger XLR (DMX-512 Standard)

DMX-Kanäle: 4 (CH1: Rot, CH2: Grün, CH3: Blau, CH4: Dimmer/Strobe)

Audioeingang: Keiner, internes Mikrofon

Abmessungen: 255 × 110 × 88 ~mm (s. Abb. unten)

Gewicht: 1,82kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
