FUNKTIONEN

• Steuergerät zum kontrollieren der RGB LED PIPE 230V Röhren
• Steuermöglichkeit für maximal 1000 Röhren
  32 Vorprogrammierte Muster:

○ Auto Mode: 8 interne automatische Muster
Sound Mode:8 interne Musik gesteuerte Muster
o dB Mode: 8 interne Musik gesteuerte "VU Meter-artige" Muster
Hold Mode: 8 vorprogrammierte Vollfarbmuster

• Musterauswahl über DMX 512

O Kanal 1: wahlen Sie den Betriebsmodus
o Kanal 2: wahlen Sie Muster entsprechend dem gewählten Betriebsmodus
O Kanal 3: Geschwindigkeit + Richtung

• Ansprechendes Metallgehäuse.
• Wechselbare Geschwindigkeit und Intervall Zeiten für die Muster
• Automatischer Sicherungsmodus, d.h. der letzte Modus aller TUBELEDs wird gespeichert.

VOR DEM GEBRAUCH

Inhalt überprüfen:

Überprüfen Sie den Karton auf folgenden Inhalt:

• LED PIPE Controller
• Gleichstromnetzadapter 12V 800mA
  Bedienungsanleitung

SICHERHEITSHINWEISE

CAUTION

SK OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren

Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer daraufhin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, dass hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation, setzen sieitte nach Transport in eine warme Umgebung das Gerat eine Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des Gerates oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefälltten Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollen,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollen nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.

• Unerfahrene Personen sollen das Gerät nicht bedieren.

• Umgebungstemperatur darf 40^ nicht überschreiben.

• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichbar sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Um eine Gefahr zu vermeiden, soll das Lampenvorschalt gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der Adapter beschädigt, damit nur durch einen gleichen Adapter ersetzt werden.
• Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

WARTUNG

Die Reinigung des Gerätes erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerättnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, welche das Gerät beschädigen **

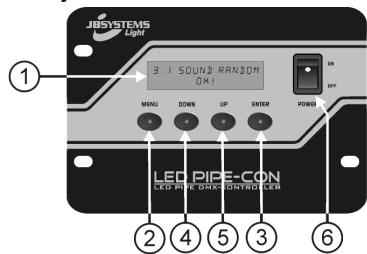

BESCHREIBUNG: (FRONTANSICHT)

1. LCD Display: Zeigt alle wichtigen Informationen über den Arbeitsmodus und Parameter des Gerätes an.
2. MENU TASTE: um zwischen den Hauptbetriebsmodi hin und her zu wechseln (System Set, Auto Mode, Sound Mode, dB Mode, Hold Mode, Reset Mode und Standby Mode) oder auf ein hoheres Level in der Menüstruktur darüber zu geben. Siehe Kapitel "Bedienungshinweise" für weitere Informationen
3. ENTER TASTE: zur Bestätigung ihrer Auswahl. Siehe Kapitel "Bedienungshinweise" für weitere Informationen
4. UP Taste: der gewählte Parameter Wert wird erhöht oder zum Hin- und Herbewegen in der Menüstruktur. Siehe Kapitel "Bedienungshinweise" für weitere Informationen
5. DOWN Taste: der gewählte Parameter Wert wird verringgent oder zum Hin- und Herbewegen in der Menüstruktur. Siehe Kapitel "Bedienungshinweise" für weitere Informationen
6. POWER ON/OFF: Ein/Ausschalten des Controllers. Der letzte Arbeitsmodus wird beim ausschalten gespeichert.

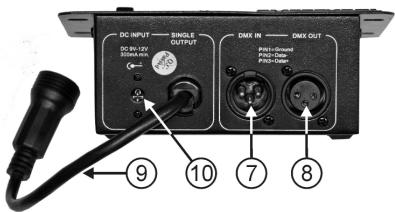

7. DMX Eingang: Damit die RGB LED PIPE ein DMX Signal Empfangen kann, muss die Steuerung wie jeder andere DMX Lichteffekt an ein DMX Signal angeschlossen werden.
8. DMX Ausgang: Für den Anschluss weiterer DMX Lichteffekte
9. SIGNALAUSGANG: Dieses Kabel wird mit der ersten RGB LED PIPE verbunden, ggf. mit einem optional erhaltenen Veränderungskabel.
10. GLEICHSTROM-LEISTUNGSAUFNAHME: zum Anschlieben des mitgelieferten 12V / 800mA Gleichstromadapters an den Controller.

BEDIENUNGSHINWEISE:

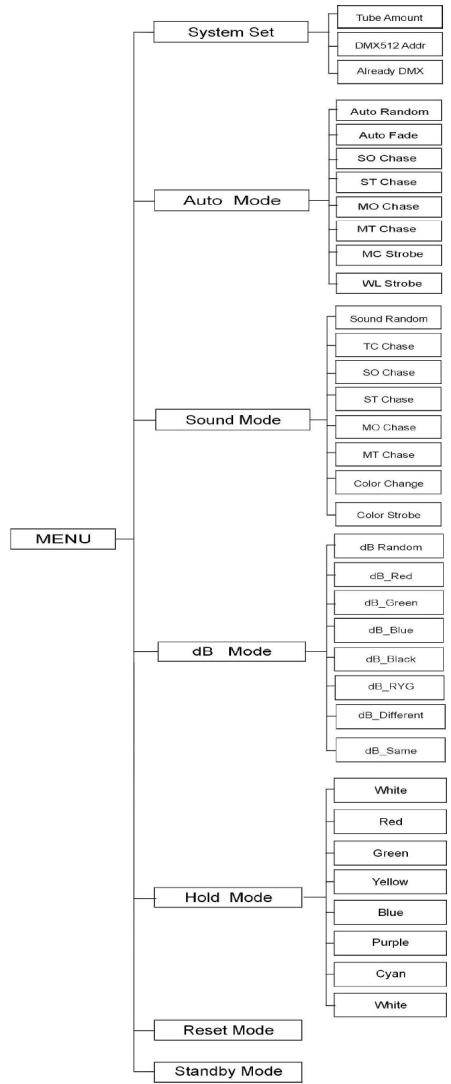

MENÜSTRUCTUR:

INSTALLATION:

Um sichere zu gehen, dass das LED PIPE System einwandfrei Funktioniert, muss man bei jedem Wechsel der Röhrenzahl oder losen der Steckverbindungen einer oder mehrerer Röhren, folgende Schritte beachten:

• INSTALLIEREN ALLER TUBES: führen sie die in der LED PIPE RGB 230V Bedienungsanleitung gezeugten Schritte aus.
• INSTALLIEREN DES CONTROLLER:

Bauen sie den Controller an einem sicheren Platz auf, nutzen sie die mitgelieferte Halterung.
Schlieben das Netzgerät an den Controller an.
SchlieBen sie den Signal-Ausgang an den Signal-Eingang der ersten LED PIPE an.

• ANSCHLUSSEPRUFIN: wir werden die Anschlasse zwischen dem Controller und den LED PIPES überprüfen.

Schlieben Sie das erste LED PIPE ans Netz an. Alle LED PIPES werden im automatischen Modus arbeiten.
Schalten Sie den Controller an
Drucken Sie den MENU-Knopf bis auf der Anzeige "ReSet Mode" erscheint.
o Drucken Sie den ENTER-Knopf: auf der Anzeige erscheint "ReSet?". Verwenden Sie die UP/DOWN-Knöfte, um zwischen "NO" und "YES" zu wechseln und drucken Sie ENTER um zu bestätigten.
- Wenn auf der Anzeige "ReSetting OK!" erscheint, müssen alle angeschlossenen LED PIPES frei werden. Dies beweist, dass der Controller richtig angeschlossen ist.

• STEllen SIE DIE ANZAHL LED PIPES MANUELL EIN: Um bereits Programmeprodukten zu können, muss der Controller wissen, wie weitere LED PIPES angeschlossen sind.

o Verwenden Sie den MENU-Knopf um "1. SystemSet" zu wahlen und drücken Sie den ENTER-Knopf.
Auf der Anzeige erscheint "1.1 Tube Amount" drücken Sie ENTER, die aktuelle Anzahl leuchtet auf.
o Verwenden Sie die „up"- und "down"-Knöpf, um die richtige Anzahl angeschlossener Röhren einzustellen.
Drucken Sie den ENTER-Knopf zur Bestätigung
Drucken Sie den MENU-Knopf zweimal, um wieder zurück ins Hauptmenu zu gelangen.

Anmerkung: Wenn die Anzahl angeschlossener Röhren nicht mit der am Controller eingestellt. Anzahl übereinstimm, wird das System nicht ordnungsgemäß arbeiten. Manche Röhren werden überhauptnichtfunktionieren!

• DMX512ADRESSIERUNG:

o Verwenden Sie den MENU-Knopf um "1. SystemSet" auszuwahlen und drücken Sie den ENTER-Knopf.
Drucken Sie die UP- und DOWN-Knöpfe um "1.2 DMX512 Addr" auszuwahlen und drucken Sie ENTER.
Die aktuelle DMX-Adresse leuchtet auf.
o Verwenden Sie die UP- und DOWN-Knöfe, um die neue DMX-Adresse einzustellen und drücken Sie ENTER zur Bestätigung.
Drucken Sie den MENU-Knopf zweimal, um wieder ins Hauptmenu zu gelangen.

STAND-ALONE MODUS:

Das ist der einfache Weg um die LED PIPE zu bedieten.

Verwenden Sie die MENU-, ENTER- und UP/DOWN-Knöfe um den gewünschten Modus oder die gewünschten Muster aus der in der MENU STRUCTURE vorhandenenliste auszuwahlen. Es gibt 4 Modes, jeder mit 8 verschiedene Mustern:

○ Auto Mode: 8 automatische Muster (Geschwindigkeit ist einstellbar, nicht Musik gesteuer)
- Wenn ein Muster ausgewählt wurde, muss noch die gewünschte Geschwindigkeit eingestellt werden (Geschwindigkeit leuchtet auf). Bestätigen Sie ihre Auswahl mit ENTER.
Für eineige Muster müssen Sie bereits die Laufrichtung wahren (aktuelle Richtung blinkt) wahren Sie "left" oder "right" und bestätigten Sie mit ENTER.
Sound Mode: 8 Musik gesteuerte Muster
Für eineige Muster müssen Sie die Laufrichtung wahren (aktuelle Richtung blinkt) wahren Sie "left" oder "right" und bestätigten Sie mit ENTER.
。 dB Mode: 8 Musik gesteuerte "VU Meter-artige" Muster
O Wenn ein Muster ausgewählten wurde, muss noch die gewünschte Geschwindigkeit eingestellt werden (Geschwindigkeit leuchtet auf). Bestätigen Sie ihre Auswahl mit ENTER.
Sie müssen ebenfalls die Laufrichtung der Muster wahren (aktuelle Richtung blinkt) wahren Sie "left" oder "right" und bestätigten Sie mit ENTER.
Hold Mode: 8 vorprogrammierte Vollfarbmuster
Wahlen Sie nur die gewünschte Farbe und bestätigten Sie mit ENTER.

DMX 512 MODUS:

Bevor sie den DMX Modus nutzen konnen, müssen Sie die Startadresse festlegen (siehe Installationsbeschreibung). Beachachten Sie die nachfolgende DMX-Tabelle bei der Steuerung des Systems mit DMX.

DMX512 CONFIGURATION
Ch1	Ch2					Ch3	Ch4
Mode	Patten					Speed/direction	Reset
255	Auto mode	Sound mode	dB mode		Hold mode	231-255 Slow☆☆☆☆←206-230 Slow☆☆☆←180-205 Slow☆☆☆←154-179 Slow☆☆←128-153 Fast☆←102-127 Fast☆→76-101 Slow☆☆→50-75 Slow☆☆☆→25-49 Slow☆☆☆☆→0-24 Slow☆☆☆☆→
191	Strobe in white light	Color strobe	255	dB Chase in same base	255
127	Multicolor strobe	Color change	219	dB Chase in different base	219
183	Multicolor in two way chase	Multicolor in two way chase	183	dB Chase in RYG base	183
146	Multicolor in one way chase	Multicolor in one way chase	146	dB Chase in black base	146
109	Single color in two way chase	Single color in two way chase	109	dB Chase in blue base	109
72	Single color in one way chase	Single color in one way chase	72	dB Chase in green base	72
35	Auto Fade	Two color in chase	35	dB Chase in red base	35
0	0	0	0	0	0

TECHNISCHE DATEN

Stromanschluss:

DC Adapter 230 V/50Hz 12Vdc/800mA

Vorprogrammierte Muster:

32

Max. Anzahl der TUBELEDS:

bis zu 1000

DMX Anschlüsse:

3-Pin XLR mönnlich/weiblich

DMX Adressen:

000 bis 512

Leistungsaufnahme:

15 Watt

AbmaBe:

153 × 95 × 52 ~mm

Gewicht:

0,43kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version这点 Benutzerhandbuches von unserer Website herunterladen: www.beglec.com
