Type de produit	Contrôleur d'éclairage LED pour tubes RGB LED PIPES 230V
Marque	JBSYSTEMS LIGHT
Modèle	LED PIPE CONTROLLER
Dimensions	153 × 95 × 52 mm
Poids	0.3 kg
Alimentation	Adaptateur secteur CA 230V/50Hz → CC 12V / 800mA
Consommation électrique	15 W
Nombre de tubes commandables	Jusqu'à 1000 tubes LED PIPE 230V
Programmes préprogrammés	32 (8 Auto, 8 Sound, 8 dB, 8 Hold)
Contrôle DMX	DMX512 via entrée XLR mâle 3 broches
Adressage DMX	000 à 512
Affichage	Écran LCD
Boîtier	Métal
Fonction de sauvegarde	Sauvegarde automatique du mode et des paramètres
Modes de fonctionnement	Auto, Sound, dB, Hold, Reset, Standby
Réglages	Vitesse, direction, couleur (selon mode)
Connectique de sortie	Sortie signal pour tubes LED (câble inclus), sortie DMX XLR femelle 3 broches
Contenu de la boîte	Contrôleur, adaptateur DC 12V 800mA, mode d'emploi
Utilisation prévue	Intérieur uniquement (magasins, clubs, décoration, etc.)
Température ambiante maximale	45 °C
Entretien	Nettoyer avec un chiffon doux légèrement humide, sans produits volatils
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité, débrancher si inutilisé
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur – confier à un technicien qualifié
Informations générales	Notice téléchargeable sur www.beglec.com

FOIRE AUX QUESTIONS - LED PIPE CONTROLLER JBSYSTEMS LIGHT

Comment installer le contrôleur LED PIPE pour la première fois ?

Installez d'abord tous les tubes LED PIPE 230V selon leur manuel. Placez le contrôleur dans un endroit approprié (fixation murale possible), connectez l'adaptateur d'alimentation 12V/800mA, puis reliez la sortie signal au premier tube. Effectuez un test de connexion (Reset Mode) comme décrit dans la notice.

Comment réinitialiser le système si les tubes ne fonctionnent pas correctement ?

Appuyez sur MENU jusqu'à afficher 'ReSet Mode', puis ENTER. Utilisez UP/DOWN pour passer de 'NO' à 'YES' et validez avec ENTER. L'écran indique 'ReSetting OK!' lorsque la réinitialisation est réussie (tous les tubes passent au blanc).

Comment configurer l'adresse DMX du contrôleur ?

Dans le menu, sélectionnez '1. SystemSet' puis '1.2 DMX512 Addr'. L'adresse en mémoire clignote, utilisez UP/DOWN pour entrer l'adresse souhaitée (000 à 512) et confirmez avec ENTER. Appuyez deux fois sur MENU pour revenir au menu principal.

Que faire si certains tubes ne s'allument pas ?

Vérifiez que le nombre de tubes encodé dans le contrôleur correspond au nombre réel de tubes connectés. Dans 'SystemSet' > 'Tube Amount', ajustez la valeur avec UP/DOWN et validez. Un nombre incorrect peut empêcher certains tubes de fonctionner.

Comment nettoyer le contrôleur ?

Utilisez un chiffon doux légèrement humide (pas d'eau à l'intérieur). N'utilisez pas de benzène, thinner ou autres produits volatils qui pourraient endommager l'appareil.

Puis-je utiliser ce contrôleur avec d'autres marques de tubes LED ?

Non, ce contrôleur est spécifiquement conçu pour les tubes RGB LED PIPE 230V de la marque JB Systems. L'utilisation avec d'autres tubes n'est pas garantie et pourrait ne pas fonctionner.

Comment passer en mode autonome sans contrôleur DMX ?

Utilisez les touches MENU, ENTER, UP et DOWN pour naviguer entre les modes (Auto, Sound, dB, Hold) et sélectionner les motifs lumineux. Chaque mode propose 8 motifs réglables en vitesse et direction.

Que signifie le mode dB ?

Le mode dB réagit à la musique à la manière d'un VU-mètre : les tubes affichent des motifs lumineux qui montent et descendent en fonction du niveau sonore. Il propose 8 motifs différents.

Le contrôleur dispose-t-il d'une sauvegarde automatique ?

Oui, lorsque vous éteignez le contrôleur (bouton POWER), le dernier mode de fonctionnement et les réglages sont sauvegardés automatiquement pour chaque programme.

Quelles sont les précautions de sécurité importantes ?

Ne jamais ouvrir le boîtier (risque d'électrocution). Utiliser uniquement à l'intérieur, à une température ambiante inférieure à 45°C. Ne pas exposer à l'humidité. Débrancher l'adaptateur si l'appareil reste inutilisé longtemps. Confier toute réparation à un technicien qualifié.

MODE D'EMPLOI LED PIPE CONTROLLER JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez lire ce mode d'emploi attentivement afin de pouvoir exploiter correctement toutes les possibilités de cet appareil.

SURFEZ SUR: WWW. BEGLEC. COM ET INSCRIVEZ-VOUS

• Contrôleur spécifique pour commander les tubes RGB LED PIPES 230V (non compris)
• Peut commander jusqu'à 1000 tubes, ne nécessite pas de modules d'alimentation supplémentaires. 32 programmes préprogrammés :

Mode auto : 8 motifs lumineux automatiques internes; Mode son : 8 motifs lumineux internes réagissant à la musique; Mode dB: 8 motifs lumineux internes réagissant à la musique à la manière d'un VU-mètre; Mode hold : 8 motifs lumineux internes déployant une seule couleur.

• Sélection du programme par DMX512:

Canal1: choix du mode de fonctionnement; Canal2: choix du motif lumineux en fonction du mode de fonctionnement sélectionné; Canal3: vitesse + direction.

• Beau boîtier en métal.
• Fonction de sauvegarde automatique : sauvegarde du mode de fonctionnement pour tous les programmes (patterns) individuellement.
• Convient parfaitement pour : des magasins, des étalages, l'éclairage architectural, la décoration intérieure et extérieure, les clubs, tavernes, disco mobile, dans les structures de pont,...

Contrôlez le contenu:

Vérifiez si la boîte contient bien les éléments suivants:

• Contrôleur LED PIPE
• Adaptateur d'alimentation DC 12V 800mA Mode d'emploi

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez

l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage à l'intérieur seulement.

Ce symbole signifie : Lire le mode d'emploi.

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité. Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaxima de l'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles ! Pour éviter tout risque de choc électrique, cet appareil doit être remplacé uniquement avec l'adaptateur secteur inclus.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Entretien

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner' qui peuvent endommager l'appareil.

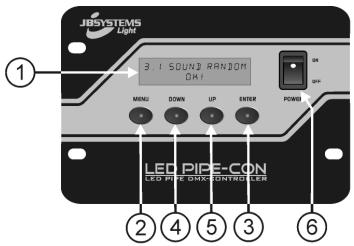

Controles

1. ECRAN LCD: affiche toutes les informations utiles du mode de fonctionnement, des paramètres, etc.
2. Touche de MENU : est utilisée pour naviguer entre les modes de fonctionnement principaux (system set, auto mode, sound mode, dB mode, hold mode, reset mode et standby mode) ou pour revenir vers un niveau plus élevé dans la structure du menu. Se reporter au chapitre 'UTILISATION' pour de plus amples informations.
3. Touche ENTER : est utilisée pour confirmer votre sélection. Se reporter au chapitre 'UTILISATION' pour de plus amples informations.
4. Touche UP : est utilisé pour attribuer une plus grande valeur au paramètre sélectionné ou pour naviguer dans la structure du menu. Se reporter au chapitre 'UTILISATION' pour de plus amples informations.
5. Touche DOWN : est utilisé pour attribuer une plus petite valeur au paramètre sélectionné ou pour naviguer dans la

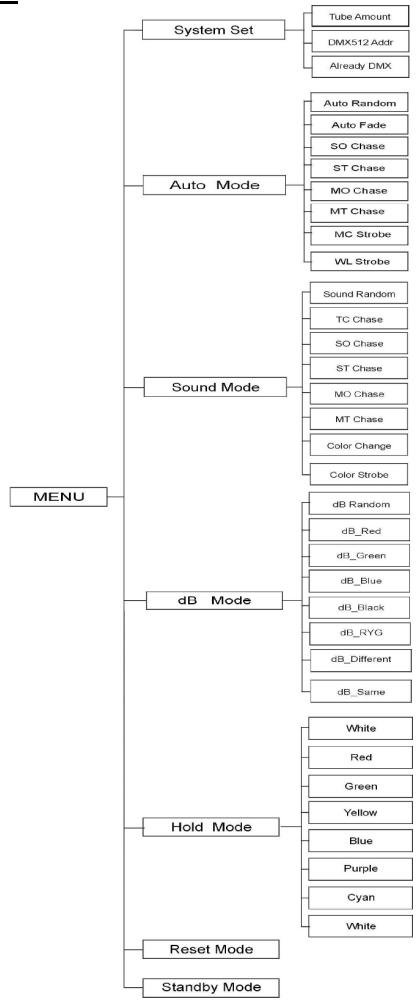

Structure du menu. Se reporter au chapitre 'UTILISATION' pour de plus amples informations.

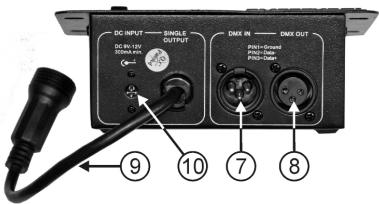

1. POWER ON/OFF: Est utilisé pour allumer ou éteindre le contrôleur. Quand vous éteignez le contrôleur, le dernier mode de fonctionnement sera sauvegardé automatiquement.
2. ENTREE DMX: le contrôleur RGB LED PIPE recoit uniquement des signaux DMX et doit donc être connecté comme chaque autre effet dans la ligne DMX. Le connecteur XLR maje à 3 broches recoit les instructions de n'importe quel contrôleur DMX universel. Dans le chapitre 'UTILISATION', nous expliquons comment attribuer les adresses DMX.
3. SORTIE DMX : le connecteur XLR femelle à 3 broches est utilisé pour connecter le contrôleur à l'appareil qui suit dans la chaine DMX.
4. SIGNAL DE SORTIE : connectez ce câble au premier tube à LED dans la chaîne. Des extensions de câbles véhiculant le signal sont disponibles en option, dans différentes longueurs.
5. ENTREE POUR COURANT CONTINU : est utilisé pour connecter l'adaptateur d'alimentation 12V/800mA DC, fourni avec le contrôleur.

ETAPES D'installation:

Pour être certain que votre LED PIPE RGB CONTROLLER est installé correctement, vous devez suivre les étapes ci-dessous, et ce :

• chaque fois que vous changez le nombre de tubes;
• chaque fois que vous changez des tubes de place dans la chaine;
• ou encore, chaque fois que vous débranchez et/ou rebranchez simplement 1 ou plusieurs tubes.
• INSTALLLEZ TOUS LES TUBES: Rétérez-vous au manuel d'installation fourni avec chaque LED PIPE RGB 230V afin d'assurer une installation correcte.
• INSTALLLEZ LE CONTROLEUR:

Installez le contrôleur à un endroit approprié. Vous pouvez éventuellement fixer le contrôleur au mur. Connectez l'adaptateur d'alimentation au contrôleur. Connectez la sortie du signal à l'entrée signal du premier LED PIPE.

• TEST DE CONNECTION : il s'agit de tester la connexion entre le contrôleur et les LED PIPE.

Connectez l'alimentation au premier LED PIPE. Tous les LED PIPE sont. Commencer à fonctionner en mode automatique. Mettez à présent le contrôleur sous tension. Appuyez sur le bouton MENU jusqu'à ce que l'écran affiche 'ReSet Mode'. Appuyez sur la touche ENTER : l'écran affiche 'ReSet?'. Utilisez les touches UP et DOWN pour modifier le 'NO' qui clignote en 'YES' et appuyez sur la touche ENTER pour confirmer. Quand l'écran affiche la mention 'ReSetting OK!', tous les LED PIPE devraient passer à la couleur blanche. Cela montre que le contrôleur est connecté correctement.

• ENCODAGE MANUEL DU NOMBRE DE LED PIPE : Pour être en mesure de faire fonctionner les programmes correctement, le contrôleur doit connaître le nombre exact de LED PIPE qui sont connectés ensemble.

O Utilisez la touche MENU pour sélectionner 1. SystemSet et appuyez sur la touche ENTER. L'écran affiche '1.1 Tube Amount' → appuyez sur ENTER, le nombre en mémoire commence à clignoter. O Utilisez les touches UP et DOWN pour encoder le nombre exact des tubes connectés. O Appuyez sur la touche ENTER pour confirmer. ○ Appuyez deux fois sur la touche MENU pour revenir au menu principal.

Remarque : Si le nombre réel de tubes connectés ne correspond pas au nombre encodé dans le contrôleur, le système ne fonctionnera pas correctement. Certains tubes ne fonctionneront même pas du tout!

• ADRESSAGE DMX512:

O Utilisez la touche MENU pour sélectionner 1. SystemSet et appuyez sur la touche ENTER. O Utilisez les touches UP et DOWN pour sélectionner '1.2 DMX512 Addr' et appuyez sur ENTER. L'adresse DMX en mémoire commence à clignoter. - Utilisez les touches UP et DOWN pour encoder la nouvelle adresse DMX et appuyez sur ENTER pour confirmer. ○ Appuyez deux fois sur la touche MENU pour revenir au menu principal.

Fonctionnement autonome:

Ceci est la façon la plus simple pour faire fonctionner le système LED PIPE.

Utilisez les touches MENU, ENTER, UP et DOWN pour sélectionner le mode désiré ou les motifs lumineux dans la liste que vous pouvez consulter dans la structure du menu. Il y a 4 modes, chacun étant doté de 8 motifs différents :

○ Auto mode : le mode automatique possède 8 motifs automatiques (c'est la vitesse, et non la musique, qui contrôle ce mode) : Quand un motif a ete selectionne, il reste a en fixer la vitesse desirable (la vitesse en memoire clignote). Confirmez Your choice in appuyant sur la touche ENTER. Pour un certain nombre de motifs, il faut aussi désir dans qu'elle direction doit aller le motif (la direction en mémoire est en train de clignoter)CHOISSES 'left' (gauche) ou 'right' (droite), puis confirméz avec ENTER. Sound mode: le mode son possède 8 motifs qui réagissant à la musique.

Pour un certain nombre de motifs, il faut aussi CHOISIR dans qu choisissez 'left' (gauche) ou 'right' (droite), puis confirmation avec ENTER.

dB mode : le mode dB possède 8 motifs réagissant à la musique à la façon d'un VU-mètre.

Quand un motif a été sélectionné, il reste à en fixer la vitesse désirable (la vitesse en mémoire clignote). Confirmez en appuyant sur la touche ENTER. Il faut aussi choisir dans quelle direction doit aller le motif (la direction en mémoire est en train de clignoter), choisissez left (gauche) ou right (droite), puis confirmez avec ENTER.

Mode hold : le mode hold possède 8 motifs internes déployant une seule couleur.

Il faut juste désirer la couleur désirée et confirmer par ENTER.

Fonctionnement DMX-512:

Avant d'utiliser les possibilités DMX, vous nevez régler l'adresse de départ. Voir "installation pas à pas". Se référer au tableau DMX ci-dessous lorsqu'on contrôle le système via DMX.

DMX512 CONFIGURATION
Ch1	Ch2					Ch3	Ch4
Mode	Patten					Speed/direction	Reset
255	Auto mode	Sound mode	dB mode	Hold mode
191	Strobe in white light	Color strobe	255	dB Chase in same base	255	231-255 Slow☆☆☆☆←
	Multicolor strobe	Color change	219	dB Chase in different base	219	206-230 Slow☆☆☆☆←
183	Multicolor in two way chase	Multicolor in two way chase	183	dB Chase in RYG base	183	180-205 Slow☆☆☆←
146	Multicolor in one way chase	Multicolor in one way chase	146	dB Chase in black base	146	154-179 Slow☆☆←
109	Single color in two way chase	Single color in two way chase	109	dB Chase in blue base	109	128-153 Fast☆←
72	Single color in one way chase	Single color in one way chase	72	dB Chase in green base	72	102-127 Fast☆→
35	Auto Fade	Two color in chase	35	dB Chase in red base	35	76-101 Slow☆☆→
0	Blackout	0	0	0	0	50-75 Slow☆☆☆→

Alimentation:

Adaptateur CA 230V/50Hz → CC 12V / 800mA

Programmes préprogrammés:

prise XLR mâle à 3 broches

Adressage DMX:

000 à 512

Consummation:

15 watts

Dimensions:

153 × 95 × 52 mm

Poids:

0.3 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
