Type d'appareil	Alimentation électrique LED
Compatibilité	DMX
Puissance nominale	300 Watts
Tension d'entrée	Non précisé
Fréquence d'entrée	Non précisé
Type de sortie	LED
Protection contre les surcharges	Oui
Dimensions	Non précisé
Poids	Non précisé
Température de fonctionnement	Non précisé
Indice de protection	Non précisé
Normes	CE
Version du logiciel	1.2
Utilisation	Alimentation pour éclairage LED compatible DMX

FOIRE AUX QUESTIONS - LED MANAGER JBSYSTEMS LIGHT

Comment réinitialiser le JBSYSTEMS LIGHT LED MANAGER ?

Pour réinitialiser le JBSYSTEMS LIGHT LED MANAGER, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les lumières clignotent.

Pourquoi mon JBSYSTEMS LIGHT LED MANAGER ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien branché et que la prise fonctionne. Si le problème persiste, essayez de remplacer le câble d'alimentation.

Comment connecter le JBSYSTEMS LIGHT LED MANAGER à mon ordinateur ?

Utilisez un câble USB pour connecter le JBSYSTEMS LIGHT LED MANAGER à un port USB de votre ordinateur. Assurez-vous d'avoir installé le logiciel nécessaire fourni avec l'appareil pour la configuration.

Les lumières ne répondent pas aux commandes, que faire ?

Vérifiez que tous les câbles sont correctement connectés et que les lumières sont allumées. Assurez-vous également que le logiciel est à jour et que vous avez sélectionné le bon canal de communication.

Comment mettre à jour le firmware du JBSYSTEMS LIGHT LED MANAGER ?

Téléchargez la dernière version du firmware depuis le site officiel de JBSYSTEMS. Connectez l'appareil à votre ordinateur, ouvrez le logiciel de gestion et suivez les instructions pour mettre à jour le firmware.

Puis-je utiliser le JBSYSTEMS LIGHT LED MANAGER avec d'autres marques de lumières ?

Oui, le JBSYSTEMS LIGHT LED MANAGER est compatible avec de nombreuses marques de lumières, mais vérifiez toujours la documentation des produits pour confirmer la compatibilité.

Comment régler les paramètres d'éclairage sur le JBSYSTEMS LIGHT LED MANAGER ?

Utilisez le logiciel fourni pour accéder aux réglages. Vous pouvez ajuster les couleurs, les intensités et les effets d'éclairage selon vos préférences.

Que faire si le logiciel ne reconnaît pas le JBSYSTEMS LIGHT LED MANAGER ?

Essayez de redémarrer votre ordinateur et de reconnecter l'appareil. Si le problème persiste, vérifiez si le port USB fonctionne correctement avec d'autres appareils.

Comment résoudre les problèmes de connexion sans fil avec le JBSYSTEMS LIGHT LED MANAGER ?

Assurez-vous que votre réseau Wi-Fi est opérationnel et que le JBSYSTEMS LIGHT LED MANAGER est à portée de votre routeur. Redémarrez l'appareil et le routeur si nécessaire.

Où puis-je trouver le manuel d'utilisation du JBSYSTEMS LIGHT LED MANAGER ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de JBSYSTEMS dans la section support.

MODE D'EMPLOI LED MANAGER JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Alimentation polyvalente pour toutes sortes de projecteurs RVB LED passifs
• Différents modes de fonctionnement isolés:
• Fixed colors mode: accès immédiat aux 9 couleurs préprogrammées
• Static chase mode : 12 différents défilements de couleurs avec contrôle manuel de vitesse Sound chase mode : 12 différents défilements de couleurs avec déclenchement de signal audio
• Spectrum mix : 32 différentes couleurs spectrum mix, inclus des jolies transitions

Vitesse et éclairage réglables avec curseur Transition de couleur lente réglable avec curseur - Fonctions 'Black-out' et 'full on' - Toutes les fonctions peuvent être contrôlées par le LED MANAGER ou par le LEDCON-01 facultatif. - Plusieurs LED MANAGERs peuvent être utilisés ensemble en mode Maître/esclave pour obtenir une puissance élevée et entièrement synchronisée - Capacité de 300Watt : 2 sorties 150W 24Vdc. (protection court-circuit R+V+B) - Horloge incorporée avec backup par pile et chargeur de pile NiMH (pile(s) pas jointes) - 3 minuteries programmables on/off. - Peut être contrôlé par chaque contrôleur DMX standard! - 4 canaux DMX nécessaires: Ch1=rouge; Ch2=vert; Ch3=bleu; Ch4=Dimmer/stroboscope - Le boîtier est préparé pour une installation facile contre le mur - Ventilateur pour une fiabilité supplémentaire

Vérifiez le contenu:

Vérifiez si la boîte contient les articles suivants :

• LED MANAGER Câble d'alimentation Mode d'emploi

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Instructions de sécurité:

SK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement aux techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde de la présence de haut voltage sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur

• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité. Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet rempli de liquides, tels que des vases, ne sera placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que les bougies allumées, ne devrait être placée sur l'appareil.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprndre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux réglementations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'étiquette de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-cuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Entretien

• Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatiles tels le benzène ou le thinner qui peuvent endommager l'appareil.
• Étant donné que cet appareil utilise un ventilateur, l'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou d'air sous pression.

Attention: Nous conseillons que le nettoyage interne se fasse par une personne qualifiée.

1. BOUTON MENU: Utilisé pour consulter ou quitter le menu principal. Pour retourner du menu principal à l'affichage de l'horloge, appuyez 1 seconde sur le bouton menu.
2. BOUTON ENTER: Pour confirmer la fonction sélectionnée.
3. BOUTON UP/DOWN: Pour feuilleter dans le menu principal et sélectionner les valeurs d'une fonction.
4. MONITEUR STATUS: Indique quelques fonctions importantes:
5. LED DMX: Indique que l'appareil fonctionne en mode DMX. (un signal DMX est détecté).
6. LED MASTER: Indique que l'appareil fonctionne en mode maître.
7. LED SLAVE: Indique que l'appareil fonctionne en mode esclave
8. LED SOUND: Clignote au rythme de la musique, détecté par le micro intégré.
9. ECRAN: écran 4digit LED, affiche les différentes options menu.
10. BOUTONS FIXED COLOR: 9 boutons, chacun avec une couleur préprogrammée.
11. BOUTONS MODE SELECT: 3 boutons pour placer le contrôle sur différentes méthodes de fonctionnement:
12. FIXED COLORS: Sélectionnez ce mode, si vous voulez utiliser les boutons 'fixed color'.
13. CHASE MODE: Sélectionné ce mode, si vous pouvez utiliser un des 12 défilements de couleur en utilisant le curseur 'chase/color' (8).
14. SPECTRUM MIX: Sélectionné ce mode, si vous voulez utiliser une des 32 couleurs différentes en utilisant le curseur 'chase/color (8).
15. CURSEPURCHASE/COLOR: Utilisé pour sélectionner un des défilament de couleur disponible:
16. Le côté gauche du curseur indique les différents défilements.
17. Le côté droit du curseur indique les différentes couleurs.

Remarque importante: Il y a une fonction 'color fade' qui est très jolie pour un éclairage d’arrêté plan. Sélectionnez cette fonction pour passer progressivement d'une couleur vers une autre. Vous pouvez adapter la période de transition avec le curseur 'speed'(9).

1. CURSEUR SPEED/FADE: Utilisé pour sélectionner la vitesse de transition ou le temps color fade.

Le côté gauche du curseur indique la vitesse de transition, de 2,5s à 0,1s. Le côté droit du curseur indique le temps color fade, de 12s à 2,5s.

1. CURSEUR MASTER: Utilisé pour régler la puissance de sortie vers les projecteurs LED et pour contrôler la vitesse du stroboscope.
2. BOUTON SOUND: Pour inverser le mode chase entre sound et static mode.
3. BOUTON FULL ON: Pour placer les 3 couleurs (R + G + B) au niveau max.
4. BOUTON BLACKOUT: Pour placer les 3 couleurs (R + G + B) au niveau zéro.
5. SORTIE MONTEUR: Indique le niveau-sortie des 3 couleurs (R + G + B).

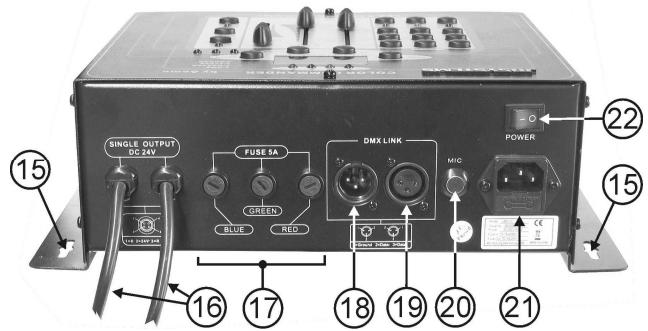

Fonctions (arrière)

1. TROUS DE FIXATION: Pour fixer l'appareil sur un mur ou sur une autre surface plate.
2. Cables de sortie: Les câbles d'alimentation pour les projecteurs LED. Chaque cable utilise un connecteur femelle 4pin.
3. Fusibles: Fusibles 6,3A sur les 3 sorties couleur.
4. ENTRÉE DMX: Connecteur XLR 3pin mâle permet de connecter des câbles DMX. Cette entrée reçoit des instructions provenant d'un contrôleur DMX ou, en mode master/slave, d'un autre LED MANAGER.
5. SORTIE DMX: Connecteur XLR 3pin femelle permet de connecter le LED MANAGER à l'unité suivante de la chaine DMX ou à un autre LED MANAGER en mode master/slave.
6. MICROPHONE INTERNE: micro intégré.
7. ALIMENTATION SECTEUR D'ENTREE: avec une prise IEC avec fusible incorporé, connectez les câbles d'alimentation fournis dans cette prise.
8. INTERRUPEUR ON/OFF: Utilise pour allumer/éteindre l'appareil.

Installation électrique

L'installation électrique doit être faite uniquement par une personne qualifiée et selon les règlements pour la sécurité électrique et mécanique dans votre pays.

Comment relier les projecteurs LED aux sorties de l'appareil:

Important: Coupez le LED MANAGER avant d'installer les projecteurs LED! La charge maximale du LED MANAGER est 300W, répartie en 3 couleurs: chacune des 3 couleurs a une charge maximale de 100W! Toute la charge est répartie sur les 2 câbles de sortie. Ceci signifie que chaque cable supporte 150W (max. 50W pour chaque couleur!) pour avoir la charge totale maximale de 300Watt! Veuillez ne pas surcharger un des câbles de sortie.

Les 2 câbles de sortie (16) utilisent un connecteur spécial 4pin. Deux types de projecteurs passifs LED peuvent être reliés:

Projecteurs LED avec connecteur spécial 4pin (ex. LED STRIP):

C'est la manière la plus facile d'établir les connections. Fixez correctement tous les projecteurs en reliant les cables d'entrée/sortie de

WELL CONNECTED

chaque appareil jusqu'à ce que vous atteignez la charge maximale permise. Veillez à attacher l'anneau en plastique aux connecteurs.

Exemple: Vous pouvez relier jusqu'à quinze '1m LED STRIP' sur chaque câble de sortie (total = 30m!).

B. Projecteurs avec fils ouverts:

Dans ce cas-ci, nous suggérons de prendre une rallonge de 1m (avec connecteur 4pin male/femelles) et d'enlever le connecteur femelle. Maintenant vous pouvez facilement dénuder le câble. Vous trouverez 4 fils colorés à l'intérieur:

• Fil blanc: Le fil commun (l'anode)
• Fil rouge: La puissance pour les LED rouges (max. 50W)

• Fil vert: La puissance pour les LED vertes (max. 50W)
• Fil bleu: La puissance pour les LED bleus (max. 50W)

Reliez juste ses 4 fils aux 4 fils correspondants du projecteur. (dans la plupart des cas, les couleurs des fils correspondent aux couleurs des LED) Veuillez ne pas dépasser la charge maximale permise! Exemple: Vous pouvez relier jusqu'à 50 'GROUND LIGHT' sur chaque câble de sortie (total = 100pcs!)

Installation électrique en mode maître/esclave:

• Vous devez restorer les entrées/sorties DMX de 2 ou plusieurs appareils avec un bon câble symétrique (ex. JB Systems ref. 7-0063).

MASTER

SLAVE 1

SLAVE 2

• L'appareil avec une entrée DMX libre devient automatiquement le maître (le LED master est allumé), les autres appareils deviennent automatiquement esclave (le LED slave est allumé). Les commandes sur l'appareil esclave sont hors service.

Installation électrique en mode maître/esclave avec commande à distance ledcon-01:

• Vous devez relier les entrées/sorties DMX d'un ou plusieurs appareils avec la sortie du LEDCON-01 avec un bon câble symétrique (ex. JB Systems ref. 7-0063).

SLAVE 1

SLAVE 2

• La commande à distance LEDCON-01 sera utilisée pour commander tous les esclaves reliés. Les LED MANAGERs sont automatiquement mis en mode esclaves (le slave LED est allumé). Les commandes sur les appareils esclave sont hors service.

Installation électrique en mode DMX:

Le protocole DMX est largement employé, c'est un signal à grande vitesse pour commander l'équipement lumière. Vous devez relier votre contrôleur DMX et tous les appareils, avec un bon câble symétrique (ex. ref. Systèmes 7-0063).

UNIT 1

UNIT 2

UNIT3

• Afin d’éviter que vos effets de lumière se comportent de manière étrange, à cause d’interférences, utilisez des bouchons de 90Ω à 120Ω en fin de chaine. N’utilisez jamais des câbles de dérivation, ceci ne fonctionne pas!
• Chaque appareil dans la chaîne nécessite sa propre adresse de démarrage afin de savoir quelles commandes du contrôleur DMX il doit décoder. Si vous avez besoin de beaucoup de puissance, vous pouvez employer plusieurs LED MANAGERS et leur donner la même adresse de démarrage. Dans le prochain chapitre, vous apprendrez comment installer les adresses DMX.

90-120 ohm résistor

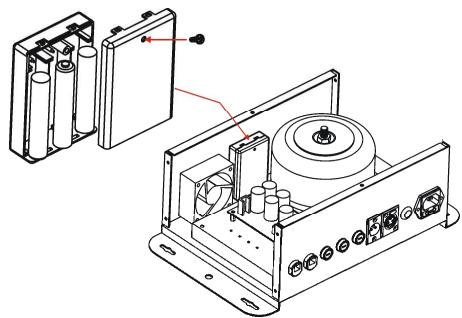

Changer les piles internes:

TRES IMPORTANT: SEULEMENT des piles rechargeables sont permises, n'utiliser pas des piles normales!!!

Le LED MANAGER possède une horloge 24H interne avec 3 minuteries individuelles et une pile de sauvegarde. Pour employer la pile de sauvegarde, vous devez installer 3 piles rechargeables de type AA NiMH. Une fois les piles installées, elles seront rechargées automatiquement, aucun besoin de les replacer!

• Coupez l'appareil et débranchez le câble d'alimentation. Utilisez un tournevis approprié pour dévisser les 10 vis du boîtier.
• Enlevez doucement la couverture supérieure (soyez prudent pour les câbles à l'intérieur !)
• À l'intérieur, à côté du ventilateur, vous trouvez le compartiment de piles.
• Ouvrez-le doucement et installez les piles rechargeables type AA NiMH comme indiqué.
• Fermez le compartiment de piles.
• Remettez la couverture supérieure en place et attachez les 10 vis.
• Branchez l'appareil sur une prise : les piles se chargeront automatiquement.
• Fini!

Installation des MENUS + adressage DMX

Pendant l'opération, l'écran montre le temps de l'horloge interne 24H.

• Appuyez sur le bouton MENU pour entrer dans le mode menu:
• Avec les boutons UP/DOWN vous pouvez chercher dans les différentes options du menu principal.
• Appuyez sur le bouton ENTER pour sélectionner et éditer une option du menu.
• Adaptez les valeurs avec les boutons UP & DOWN et confirmez avec le bouton ENTER. Appuyez sur le bouton MENU si vous souhaitez retourner au menu principal sans sauvegarder les changements.
• Appuyez un certain temps., l'écran montrera automatiquement l'horloge interne. Vous pouvez également retourner vers l'écran de l'horloge en appuyant sur le bouton MENU pendant 1 seconde.

Addr

Ajustement de l'adresse DMX

Utilisé pour ajuster l'adresse de démarrage du LED MANAGER.

• Appuyez sur les touches MENU et UP/DOWN jusqu'à ce que 'Addr' soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches UP et DOWN pour changer l'adresse DMX.
• Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

REMARQUES: Vous pouvez interrompre la procédure et retourner aux fonctions sans effectuer de changements, en appuyant à nouveau brièvement la touche MENU. Quand l'installation est faite et les changements sont sauvés, vous pouvez retourner à l'écran de l'horloge en appuyant sur la touche MENU pendant plus d'une seconde.

EINE

Réglage horloge interne 24H

Utilise pour régler le temps de l'horloge interne 24H

• Appuyez sur les touches MENU et UP/DOWN jusqu'à ce que 'time' soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran HEURE commence à clignoter.
• Utilisez les touches UP et DOWN pour introduire l'heure exacte (00 à 23).
• Appuyez sur la touche ENTER, l'écran MINUTE commence à clignoter.
• Utilisez les touches UP et DOWN pour introduire les minutes exactes (00 à 59).
• Une fois le temps correct affiché, appuyez sur la touche ENTER. Les nouveaux réglages d'horloge sont sauvegardés et l'écran affiche 'time'.

REMARQUES: Vous pouvez interrompre la procedure et retourner aux fonctions sans effectuer de changements, en appuyant à nouveau brièvement la touche MENU. Quand l'installation est faite et les changements sont sauvegardés, vous pouvez retourner à l'écran de l'horloge en appuyant sur la touche MENU pendant plus d'une seconde.

E201 E301

Réglage minuterie on/off “temps de démarrage

Le LED MANAGER possède 3 minuteries individuelles ON/OFF. Vous pouvez allumer/éteindre les sorties à 3 moments de la journée, chaque fois avec une couleur ou un défilé de couleur différent. Au-dessous, nous expliquons comment mettre le temps de démarrage pour la 'minuterie1 ON/OFF'. Les réglages pour les 2 autres minuteries sont identiques.

• Appuyez sur les touches MENU et UP/DOWN jusqu'à ce que 't1on' soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran HEURE commence à clignoter.
• Utilisez les touches UP et DOWN pour introduire l'heure exacte (00 à 23).
• Appuyez sur la touche ENTER, l'écran MINUTE commence à clignoter.
• Utilisez les touches UP et DOWN pour introduire les minutes exactes (00 à 59).
• Une fois que le temps de démarrage correct est affiché, appuyez sur la touche ENTER. Le nouveau temps de démarrage est sauvegardé pendant que l'écran affiche 't1on'.

REMARQUES: Vous pouvez interrompre la procédure et retourner aux fonctions sans effectuer de changements, en appuyant à nouveau brièvement la touche MENU. Quand l'installation est faite et les changements sont sauvés, vous pouvez retourner à l'écran de l'horloge en appuyant sur la touche MENU pendant plus d'une seconde.

E0fE0f

Réglage minuterie on/off "temps d'arrêt

Ci-dessous, nous vous expliquons comment mettre les temps d'arrêt pour la 'minuterie ON/OFF'. Les réglages pour les 2 autres minuteries sont identiques.

• Appuyez sur les touches MENU et UP/DOWN jusqu'à ce que 't1OF' soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran HEURE commence à clignoter.
• Utilisez les touches UP et DOWN pour introduire l'heure exacte (00 à 23).
• Appuyez sur la touche ENTER, l'écran MINUTE commence à clignoter.
• Utilisez les touches UP et DOWN pour introduire les minutes exactes (00 à 59).
• Une fois que le temps correct d'arrêt est affiché, appuyez sur la touche ENTER. Le nouveau temps d'arrêt est sauvegardé pendant que l'écran affiche 't1oF'.

REMARQUES: Vous pouvez interrompre la procédure et retourner aux fonctions sans effectuer de changements, en appuyant à nouveau brièvement la touche MENU. Quand l'installation est faite et les changements sont sauvés, vous pouvez retourner à l'écran de l'horloge en appuyant sur la touche MENU pendant plus d'une seconde.

Réglage minuterie on/off “scène

Ci-dessous, nous vous expliquons comment sélectionner les scènes (couleurs ou défilé des couleurs) pour la 'minuterie ON/OFF'. Les réglages pour les 2 autres minuteries sont identiques.

• Appuyez sur les touches MENU et UP/DOWN jusqu'à ce que 'timer' soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Maintenant vous pouvez désigner la scène que vous voudriez reproduire quand la minuterie est activée.
• Quand la scène est OK (n'oubliez pas de couper la fonction blackout!) appuyez encore une fois sur la touche ENTER. L'écran cesse de clignoter et la scène est sauveée.

REMARQUES: Vous pouvez interrompre la procédure et retourner aux fonctions sans effectuer de changements, en appuyant à nouveau brièvement la touche MENU. Quand l'installation est faite et les changements sont sauvés, vous pouvez retourner à l'écran de l'horloge en appuyant sur la touche MENU pendant plus d'une seconde.

Consignes d'utilisation

Reliez les projecteurs LED aux LED MANAGER comme indiqué dans les chapitres précédents. (Pas besoin d'installer une adresse DMX!) Branchez l'appareil et consultez le chapitre Fonctions pour vous familiariser avec les diverses fonctions des curseurs et des touches.

Dans ce mode vous pouvez également régler l'horloge et employer les 3 minuteries 'on/off' comme décrit dans le chapitre précédent.

Remarque: Quand une minute est active, vous pouvez la désactiver en appuyant sur le bouton 'blackout'.

B. installation de 2 ou plus d'appareils en mode maître/esclave:

Reliez les projecteurs LED aux LED MANAGERs comme indiqué dans les chapitres précédents. - Reliez les appareils les uns aux autres comme expliqué dans le chapitre installation électrique. (pas besoin d'installer une adresse DMX!) - Branchez les LED MANAGERs. Vous pouvez seulement employer les commandes de l'appareil maître, les commandes sur les esclaves sont désactivées. Consultez le chapitre 'Fonctions' pour vous familiariser avec les diverses fonctions des curseurs et des touches de l'appareil maître.

Dans ce mode vous pouvez également régler l'horloge et employer les 3 minuteries 'on/off' sur l'appareil maître comme décrit dans le chapitre précédent.

Remarque: Quand une minute est active, vous pouvez la désactiver en appuyant sur le bouton 'blackout'.

C. reliez le contrôleur avec la commande à distance ledcon-01:

Dans la plupart des cas, le LED MANAGER sera installé sur un mur, après des projecteurs LED. Si vous voulez avoir un accès facile à ses fonctions, vous pouvez relier le contrôleur avec la commande à distance LEDCON-01 sur le premier LED MANAGER. Les autres raccordements sont identiques à l'installation autonome ou l'installation 'maître/esclave'. Excepté l'écran, l'horloge interne 24H et les 3 minutes en/off, les touches sur la commande à distance sont identiques à celles du LED MANAGER. Veuillez consulter le chapitre 'Fonctions' pour vous familiariser avec les diverses fonctions des curseurs et des touches.

D. contrôle par le contrôleur DMX universel:

Reliez les projecteurs LED aux LED MANAGER(s) comme indiqué dans les chapitres précédents. Reliez les LED MANAGER(s) avec tous les autres appareils DMX dans la chaîne DMX. - Branchez tous les appareils et installez l'adresse DMX correcte. (le LED « DMX » sur le LED MANAGER est allumé). - Branchez votre contrôleur DMX universel et référez-vous au diagramme DMX ci-dessous pour commander les LED MANAGERs reliés:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255 100%	255 100%	255 100%	248-255 OPEN 201-247 191-200 SOUND CHASE 0-7 CLOSED
0 0%	0 0%	0 0%

Toutes les commandes (touches et curseurs) sur le(s) LED MANAGER(s) sont désactivées, excepté les boutons dont vous avez besoin pour installer l'adresse DMX.

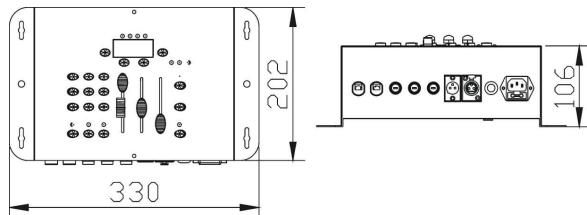

Alimentation: AC 230V, 50Hz Fusibles: 6,3A lent (20mm verre) Pile de sauvegarde: 3x 1,2V type AA NiMH piles rechargeables (optionnel) Tension des sorties LEDs: DC 24V ANODE COMMUNE Puissance des sorties LEDs: 2x 150W max. (Total = 300W max.) ○ Rouge: 2x 50W max. (Total = 100W max.) ○ Vert: 2x 50W max. (Total = 100W max.) ○ Bleu: 2x 50W max. (Total = 100W max.) Connexion DMX: 3pin XLR (standard DMX-512) Canaux DMX: 4 (CH1: rouge, CH2: Vert; CH3: Bleu, CH4: stroboscope/dimmer) Entrée Audio: aucune, micro interne Dimensions: 330 x 202 x 106 cm (voyez le dessin ci-dessous) Poids: 6,6 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
