BEDIENUNGSANLEITUNG LED MANAGER JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

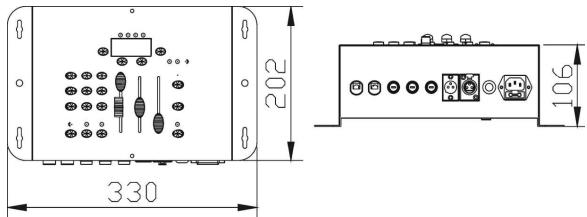

TECHNISCHE KENMERKEN:

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems-Produkt entschieden haben.itte lessen sie.
these Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschopfung der
Moglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Außerst universell einsetzbare Stromversorgung für alle Arten passiver RGB LED-Scheinwerfer.

• Verschiedene unabhängige Arbeitsmodi:

• Feste Farben: Sofortiger Zugriff auf 9 vorprogrammierten Farben

• Statischer Chaser: 12 entsprechenden Farbchasern mit manueller Geschwindigkeitskontrolle
  Audio Chaser: 12 Unterschiedlichen Farbchasern mit Musiksteuerung

• Spektrum-Mischung: 32 entsprechliche Farben für die Spektrum-Mischung einschließlich den Farbisodes

• Einstellbare Geschwindigkeit und Dimmen mit den Faden

• Langsame Farbenfades mit einstellbarer Fadezeit
• Blackout- und "Full on"- Funktion
• Alle Funktionen können direkt mit dem LED-Manager oder mit einer optionalen LEDCON-01 Fernsteuerung gesteuert werden.
• Mehrere LED-Manager können im Master/Slavemodus eingesetzt werden, um vollständige synchrone Konfigurationen mit einer higheren Leistung zu erhalten.
• Leistung 300Watt: 2x 150W, 24V DC Ausgänge. (R + G + B) mit Kurzschlusssschutz
• Eingebaute Uhr mit Batteriebackup und NiMH-Ladegerät (Batterien nicht mitgeliefert)
• 3 unabhängige und programmierbare EIN/AUS-Timer. (Start/Stop von 3 entsprechenden Farbchasern zu 3 entsprechenden Zeiten!)
• Kann von jedem Standard-DMX-Controller gesteuert werden!
• 4 DMX Kanäle werdenbenötigt: Ch1=rot, Ch2=grün, Ch3=Blau, Ch4=Dimmer/Strobe.
• Das Gehäuse ist für die einfache WandmontageVBoreitet.
• Lüfterkuhlung für große Zuverlässigkeit.

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

• LED-Manager
• Netzkabel
  Bedienungsanleitung

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

SICHERHEITSHINWEISE

CAUTION

RISK OF ELE

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreiieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们. Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluß oder Fehlfunktion konnen die Folge sein. Falls es noch einmal vorkommen sollen,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 45^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichenbar sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
  Um die Ordnungsgemäß Sicherheitsbestimmungen einzuhalten, muß diese Gerät geerdet werden.
• Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
  Aus Sicherheitsgrunden durren an dem Gerat keine unbefugten Veränderungen vorgenommen werden.

WARTUNG

• Die Reinigung der Gerätes erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätnere gelamt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, welche das Gerät beschädigten wurden.
• Da diese Gerät einen Kühlventilator verwendet, sollte das Innere des Geräts jährlich mit einem Staubsauger oder einem Luftstrahl gesäubert werden.

Achtung: Wir raten dringend, die Reinigung des Gehäuseinneren von qualifizierten Personen durchführten zu halten!

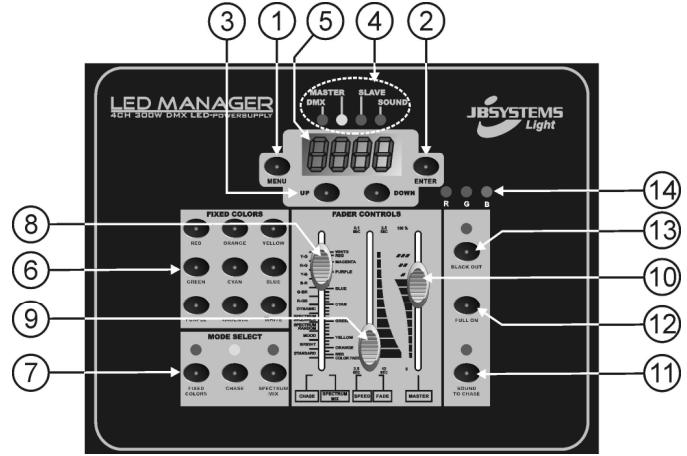

FUNKTIONEN (VORDERSEITE)

1. MENU-TASTE: Aufruf/Verlassen des Hauptmenüs. Rückkehr vom Hauptmenu zur Uhrzeitanzeige durch 1 Sekunde langesücken der Menütaste.
2. ENTER-TASTE: Bestätigung der Menüauswahl.
3. UP/DOWN-TASTEN: Blättern im Menu und Ändern der Werte einer Funktion.

4. STATUS-MONITOR: Zeigt einige wichtige Betriebszustände an:

5. DMX-LED: Das Gerät arbeitet im DMX-Modus (ein DMX-Signal wurde erkannt).

6. MASTER-LED: Das Gerät befindet sich im Mastermodus.
   SLAVE-LED: Das Gerät befindet sich im Slavemodus.

7. SOUND LED: Ein Musiksignal wird vom internen Mikrofon aufgenommen.

8. DISPLAY: Die 4-stellige LED-Anzeige zeigt die unterschiedliche Menüoptionen und die Echtzeit-Uhr an.

9. FIXED COLOR TASTEN: 9 Tasten mit jeweils einer voreingestelltener Farbe.

10. MODE SELECT TASTEN: 3 Tasten zum Einstellen des Controllers in die entsprechenden Arbeitsmodi

11. FIXED COLORS: Verwendung der „Feste Farbe“-Tasten (6).

12. CHASER: Auswahle eines der 12 Farben-Chasers mit dem „Chase/Farbe“-Fader (8).

13. SPECTRUM MIX: Auswahl einer der 32 entsprechenden Farben zur Benutzung mit dem „Chase-/Farbe"-Fader (8).

14. CHASER/COLORFADER: Auswahl eines vorhandenen Farbchasers:

15. Links vom Fader werden die entsprechenden Chaser angezeigt.

16. Rechts vom Fader werden die unterschiedlichen Farben angezeigt.

Wichtige Anmerkung: Es gibt auch eine Funktion, die „Farbfade“ genannot wird, die für „Hintergrundbeleuchtungs“-Anwendungen sehr gut geeignet ist. Wahlen Sie diese Funktion zum sanften Fade von einer Farbe zur anderen. Sie können die Zeit zum Überblenden mit dem Farb fade-Fader einstehen (9).

1. SPEED/FADE DIMMER: Auswahlen der Chasergeschwindigkeit oder der Farbadezeit:

2. Links vom Fader wird die Chasergeschwindigkeit angezeigt. Der Bereich reicht von 2,5 Sek. bis 0,1 Sek.

3. Rechts vom Fader wird die Farbadezeit angezeigt. Der Bereich reicht von 12 Sek. bis 2,5 Sek.

4. MASTER-FADER: Steuerung des Dimmens aller LED und der gesamten Strobegeschwindigkeit.

5. SOUND-TASTE: Umschalten des Chasermodus zwischen Musik und statisch.

6. FULL ON-TASTE: Schaltet alle drei Farben ( + + ) auf max. Helligkeit.
7. BLACKOUT-TASTE: Schaltet alle drei Farben (R + G + B) aus.
8. OUTPUT-MONITOR: Zeigt die Ausgangspegel der 3 Farben an (R + G + B)

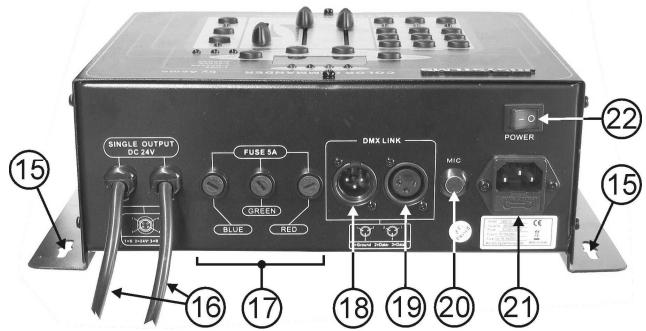

FUNKTIONEN (Rückseite)

1. MONTAGELÖCHER: Befestigung des Geräts an einer Wand oder einer anderen ebenen Oberfläche.
2. AUSGANGS-KABEL: Anschluss der entsprechlicher 24V DC LED-Scheinwerfer mit gemeinsamer Anode. (max. Last: 300 W). Jedes Kabel verwendet eine spezielle 4-polige Buchse.
3. AUSGANGS-SICHERUNGEN: 6,3 A Sicherungen für jeder Ausgang der 3 Farben.
4. DMX-EINGGANG: Mannlicher 3-poliger XLR-Stecker zum Anschluss eines universellen DMX-Kabels. Dieser Eingang empfängt Steuersignale von einem DMX-Controller oder einem anderen LED-Manager, im Master/Slavemodus.
5. DMX-AUSGANG: Weiblicher 3-poliger XLR-Stecker zum Anschlieben des LED-Manager an das{nachste DMX Gerät in der Kette oder an einen anderen LED-Manager, im Master/Slavemodus.
6. INTERNES MIKRO: Für musikaktivierte Chasern.
7. HAUPTEINGANG: Mit IEC-Sockel und integriertem Sicherungshalter. Schlieben Sie hier das mitgelieferte Netzkabel an.
8. EIN/AUS SCHALTER: EIN/AUS Schalten des Geräts.

ELEKTRISCHE INSTALLATION

Die elektrische Installation sollte nur von qualifiziertem Personal durchgeführt werden, entsprechend den Vorschriften zur elektrischen und mechanischen Sicherheit in Ihr Land.

Anschluss der LED-Scheinwerfer an die Ausgänge des Geräts:

Wichtig: Schalten Sie den LED-Manager aus, bevor Sie die LED-Scheinwerfer anschlieben! Die maximale Gesamtlast des LED-Managers beträgt 300W, verteil auf 3 Farben: Jede der 3 Farben hat eine max. Last von 100W! Die Gesamtlast wird über die 2 Ausgangskabel verteil. D.h., jedem Ausgangkabel kann 150W (maximal 50W für jeder Farbel!) bei einer gesamten Maximallast von 300Watt liefern. Stellen Sie sicher, dass keines der Ausgangkabel überbelastet wird!
Die 2 Ausgangskabel (16) verwenden einen speziellen 4-poligen Stecker. Zwei entsprechiche passive LED-Scheinwerferntypen können angeschlossen werden:

A. LED-Scheinwerfer mit einem speziellen 4-poligen Stecker (z.B. LED-STRIP):

Dieses ist die einfachste Art einer Verbindung. Schließen Sie alle Scheinwerferrichtig an und verkettete ihre Ein/Ausgangskabel, bis die maximale erlaubte Leistung

WELL CONNECTED

erreicht ist. Vergewissern Sie sich, dass der Plastikring des Steckers geschlossen wurde.

Beispiel: Sie können bis zu fünfzehn „1m LED STRIP" an jedem Ausgangskabel (Gesamtänge = 30m!) anschließen

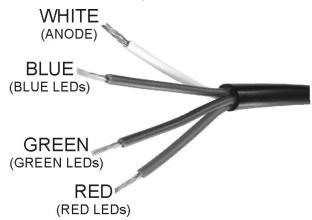

B. LED-Scheinwerfer mit offnenen Leitungen (z.B. LED BODENSCHEINWERFER):

Für diese Installation empfeht es sich ein 1m Verlängerungskabel zu benuten (mit speziellen mannlichen/weiblichen 4-poligen Steckern) und den weiblichen Stecker abzuschneiden.Jetzt konnen Sie das Kabel leicht abisolieren. Sie finden im Inneren des Kabels 4 farbige Litzen:
WeiBLeitung: gemeinsame Leitung (Anode)
- Rote Leitung: Stromversorgung für die roten LED (Maximal 50W)
- Grüne Leitung: Stromversorgung für die grünen LED (Maximal 50W)
- Blaue Leitung: Stromversorgung für die blauen LED (Maximal 50W)

Schlieben Sie einfach diese 4 Leitungen an die entsprechenden 4 Leitungen des Scheinwerfers an. (In den meisten Fällen stimmen die Farben der Leitungen mit den LED-Leitungen überein). Stellen Sie sicher, dass die maximal erlaubte Last nicht überschnitten wird!

Beispiel: Sie können bis zu 50 „BODEN-SCHEINWERFER" an jedem Ausgangskabel anschließen (Gesamtanzahl = 100 Stück!)

Elektrische Installation im Master/Slave-Modus:

• Sie müssen die DMX-Ein/Ausgänge von 2 oder mehr Geräten mit einem hochwertigen, abgeschirmten Kabel „verketteten“ (z.B. JB Systems ref. 7-0063).

• Das Gerät mit einem freiem DMX-Eingangsstecker wird automatisch der Master (die Master-LED leuchtet auf). Die anderen Geräte werden automatisch zu Slaves (die Slave-LED leuchtet auf). Die Bedienelemente auf den Slavegeräten sind ohne Funktion.

Elektrische Installation im Master/Slave-Modus mit der Fernsteuerung LEDCON-01:

• Sie müssen die DMX-Ein/Ausgänge von 2 oder mehr Geräten mit einem hochwertigen, abgeschirmten Kabel „verketteten“ (z.B. JB Systems ref. 7-0063).

• Die Fernsteuerung LEDCON-01 wird zum Steuern aller verbundenen Slaves benutzt. Die LED-Manager werden automatisch zu Slaves (die Slave-LED beleuchtet auf). Die Bedienelemente auf den Slavegeräten sind ohne Funktion.

ElektrischeInstallationimDMX-Modus:

• Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung zum Steuern von intelligenten Lichtanlagen. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen, abgeschimten Kabel „verketten" (z.B. JB Systems ref. 7-0063).

• Um ein merkwertiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette mit einem 90 bis 120 Abschlusswiderstand am Ende abschieden. Benutzten Sie nie ein Y-Kabel!

• Jedes Gerät in der Kette besteht eine korrekte Startadresse, damit es weiß, welche Befehle es vom DMX-Controller decodieren muss. Wenn Sie eine große Ausgangsleistung besteht, können Sie mehrere LED Manager verwenden und ihren die gleiche Startadresse geben. Im folgenden Abschnitt erfolnen Sie, wie man die DMX-Adressen einstellt.

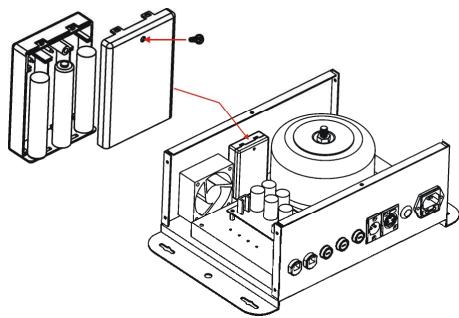

Ausweiseln der internen Batterien:

SEHR WICHTIG: NUR wiederauffladbare Batterien sind zugelassen, KEINE normalen Batterien verwenden!!

Der LED-Manager besitzt eine interne 24Std. Echtzeit-Uhr mit 3 getrennten Timern und Batteriebackup. Um die Batterieback-up-Funktion zu verwenden, mussen Sie 3 optionale niederaufladbare AA-NiMH-Batterien einlegen. Diese werden automatisch aufgeladen und mussen nicht mehr ausgetaucht werden!

• Schalten Sie das Gerät aus und stecken das Netzkabel ab.
• Schrauben Sie mit einem passenden Schraubenzieher die 10 Schrauben des Gehäuses auf.
• Entfernen Sie vorsichtig die obere Abdeckung (Vorsicht,innen befinden sich Kabel!)
• Im Inneren befindet sich nahe dem Lüfter das Batteriefach. Öffnen Sie es vorsichtig und legen 3 wiederaufladbare AA-NiMH-Batterien ein, s. Abb.
  Schlieben Sie das Batteriefach
• Setzen Sie die obere Abdeckung wieder an die richtige Position und setzen die 10 Schrauben ein.
• Schließen Sie das Gerät an die Stromversorgung an: Die Batterien laden sich automatisch auf.
  Fertig!

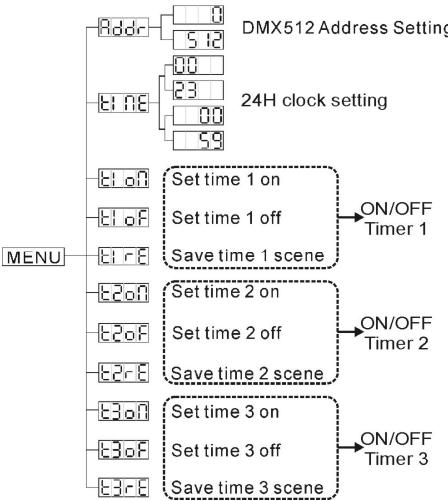

SETUP MENUS + DMX-ADRESSIERUNG

Während des Normalbetriebs zeigt die Anzeige die aktuelle Uhrzeit (24 Std. Anzeige).

• Drücken Sie die MENU-Taste zum Aufrufen des Menümodus:
• Mit den „UP“ (Aufwärts) und „DOWN“ (Abwärts) Tasten können Sie durch die verschiedene Optionen des Hauptmenüßlättern.
• Drücken Sie die ENTER-Taste zum Auswahlen und Bearbeiten einer Menüoption.
• Stellen Sie die Werte mit dem „UP“ und „DOWN“ Tasten ein und bestätigen mit der ENTER-Taste oder drücken noch einzelmal die MENU-Taste, wenn Sie zum Hauptmenu, ohne Speicherung der Änderungen, zurückkehren möchen.
• Nach einiger Zeit zeigt die Anzeige automatisch die Uhrzeit an. Sie können auch zur Uhrzeitanzeige umschalten, indem Sie die MENU-Taste für ungebahr 1 Sekunde drücken.

Einstellen der DMX-Startadresse

Einstellen der Startadresse des LED-Managers.

• Drücken Sie die MENU-Taste und anschließend die UP/DOWN Tastein, bis in der Anzeige „Addr“ erscheint.
• Drücken Sie die ENTER-Taste: Die Anzeige fängt an zu blinken.

• Drücken Sie die DOWN- oder UP-Taste zum Ändern der DMX-Adresse.

• Erst wenn die richtige Adresse in der Anzeige erscheint, betätigten Sie die ENTER-Taste zum Speichern der Adresse.

Anmerkungen: Durch einen kurzen Tastendruck auf die MENU-Taste kann das Einstellen, ohne Speichern der Änderungen, abgebrochen werden. Wenn die Einstellung gemacht wurde und die Änderungen gespeichert sind, gelangen Sie durch einen Tastendruck von mehr als 1 Sekunde auf die MENU-Taste zur Uhrzeitanzeigezurück.

Einstellung der internen 24 Std. Uhr

Einstellen der Uhrzeit der internen 24 Std. Uhr.

• Drücken Sie die MENU-Taste und die UP-/DOWN-Tasten, bis auf der Anzeige „time“ erscheint.
• Drucken Sie die ENTER-Taste, die STUNDEN-Anzeige fängt an zu blinken.
• Drücken Sie die DOWN- und UP-Tasten zum Einstellen der Stunden (00 bis 23).
• Drucken Sie die ENTER-Taste, die MINUTEN-Anzeige fängt an zu blinken.
• Drücken Sie die DOWN- und UP-Tasten zum Einstellen der Minuten (00 bis 59).
• Sobald die richtige Zeit angezeigt wird, drücken Sie die ENTER-Taste. Die neue Uhrzeit-Einstellung wird gespeichert, während die Anzeige „time“ anziegt.

Anmerkungen: Durch einen kurzen Tastendruck auf die MENU-Taste kann das Einstellen, ohne Speichern der Änderungen, abgebrochen werden. Wenn die Einstellung gemacht wurde und die Änderungen gespeichert sind, gelangen Sie durch einen Tastendruck von mehr als 1 Sekunde auf die MENU-Taste zur Uhrzeitanzeigezurück.

EINAUS-Timer, Einstellen der Start-Zeit

Der LED-Manager hat 3 einzeln EIN/AUS-Timer. Damit sind Sie in der Lage den Ausgang zu 3 verschiedene Zeiten ein-/auszuschalten, jedes Mal mit einer anderen Farbe oder einem anderen FarbChaser. Weiter unter wird erklärt, wie man die Start-Zeit für den „EIN/AUS Timer1" einstellt. Die Einstellungen sind für die anderen 2 Timer identisch.

• Drücken Sie die MENU-Taste und die UP-/DOWN-Tasten, bis die Anzeige „t1 anziegt"
• Drücken Sie die ENTER-Taste, die STUNDEN-Anzeige anfängt zu blinken.
• Drücken Sie die DOWN- und UP-Tasten zum Einstellen der Stunden (00 bis 23).
• Drucken Sie die ENTER-Taste, die MINUTEN-Anzeige fängt an zu blinken.
• Drucken Sie die DOWN- und UP-Tasten zum Einstellen der Minuten (00 bis 59).
• Sobald die richtige Startzeit angezeigt wird, drücken Sie die ENTER-Taste. Die neue Startzeit wird gespeichert, während die Anzeige „t1“ anziegt.

Anmerkungen: Durch einen kurzen Tastendruck auf die MENU-Taste kann das Einstellen, ohne Speichern der Änderungen, abgebrochen werden. Wenn die Einstellung gemacht wurde und die Änderungen gespeichert sind, gelangen Sie durch einen Tastendruck von mehr als 1 Sekunde auf die MENU-Taste zur Uhrzeitanzeigezurück.

EIN/AUS-Timer, Einstellen der „STOP-Zeit“

Weiter unter wird erklärt, wie man die Stoppzeit für den „EIN/AUS Timer1" einstellt. Die Einstellungen sind für die anderen 2 Timer identisch.

• Drücken Sie die MENU-Taste und die UP-/DOWN-Tasten, bis die Anzeige „t1 anziegt"
• Drücken Sie die ENTER-Taste, die STUNDEN-Anzeige anfängt zu blinken.
• Drucken Sie die DOWN- und UP-Tasten zum Einstellen der Stunden (00 bis 23).
• Drucken Sie die ENTER-Taste, die MINUTEN-Anzeige fängt an zu blinken.
• Drücken Sie die DOWN- und UP-Tasten zum Einstellen der Minuten (00 bis 59).
• Sobald die richtige Stoppzeit angezeigt wird, drücken Sie die ENTER-Taste. Die neue Stoppzeit wird gespeichert, während die Anzeige „t1“ anziegt.

Anmerkungen: Durch einen kurzen Tastendruck auf die MENU-Taste kann das Einstellen, ohne Speichern der Änderungen, abgebrochen werden. Wenn die Einstellung gemacht wurde und die Änderungen gespeichert sind, gelangen Sie durch einen Tastendruck von mehr als 1 Sekunde auf die MENU-Taste zur Uhrzeitanzeigezurück.

EINAUS-Timer, Einstellen einer „SZENE“

Weiter unter wird erklärt, wie man eine Szene (Farbe oder Farbchaser) für den „EIN/AUS Timer1" einstellt. Die Einstellungen sind für die anderen 2 Timer identisch.

• Drücken Sie die MENU-Taste und die UP-/DOWN-Tasten, bis die Anzeige „t1rE“ anziegt.
• Drucken Sie die ENTER-Taste, die Anzeige fängt an zu blinken.
• Zeit müssen Sie die Szene einstellen, die Sie wiedergeben möchten, wenn der Timer aktiviert wird.
• Wenn die Szene in Ordnung ist (Vergessen Sie nicht, die Blackout-Funktion auszuschalten!), drücken Sie noch einmal die ENTER-Taste. Die Anzeige hört auf zu Blinken und die Szene wird gespeichert.

Anmerkungen: Durch einen kurzen Tastendruck auf die MENU-Taste kann das Einstellen, ohne Speichern der Änderungen, abgebrochen werden. Wenn die Einstellung gemacht wurde und die Änderungen gespeichert sind, gelangen Sie durch einen Tastendruck von mehr als 1 Sekunde auf die MENU-Taste zur Uhrzeitanzeigezurück.

BEDIENUNGSANLEITUNG

A. Allein stehendes Gerät:

• Schließen Sie die LED Scheinwerfer an den LED-Manager an, beschreiben in den vorhergehenden Abschnitten. (Es ist nicht notwendig eine DMX-Adresse einzustellen!)
• Schalten Sie das Gerät ein und lesen den Abschnitt „ Funktionen“, um sich mit den verschiedenen Funktionen der Fader und den Tasten vertraut zu machen.

In this modus konnen Sie auch die Uhr einstellen und die 3 EIN/AUS-Timer benutzen, beschrieben im vorhergehenden Abschnitt.

Anmerkung: Wenn ein Timer aktiv ist, kann er durch einen Tastendruck auf die Blackout-Taste deaktiviertwerden.

B. Zwei oder mehrere Geräte in der Master/Slaveinstellung:

• Schließen Sie die LED Scheinwerfer an den LED-Manager an, beschreiben in den vorhergehenden Abschnitten.
• Schließen Sie die Geräte unterinander an, wie im Kapitel über elektrische Installationen erklärart. (Es ist nicht notwendig eine DMX-Adresse einzustellen!)
• Schalten Sie den LED-Manager ein. Sie können nur die Bedienelemente auf dem Master-Gerät verwenden, die Bedienelemente auf den Slave-Geräten sind ohne Funktion. Lesen Sie das Kapitel „Funktionen", um sich mit den verschiedenen Funktionen der Fader und der Tasten auf dem Master-Gerät vertraut zu machen.

In this Modus konnen Sie auch die Uhr einstellen und die 3 EIN/AUS-Timer benutzen, beschrieben im vorhergehenden Abschnitt.

Anmerkung: Wenn ein Timer aktiv ist, kann er durch einen Tastendruck auf die Blackout-Taste deaktiviert werden.

C. Anschlieben des optionalen LEDCON-01 Controller als Fernsteuerung:

In den meisten Fälle wird der LED-MANAGER an einer Wand, in der Höhe der LED-Scheinwerfer montiert. Wenn Sie einen einfachen Zugriff auf seinen Funktionen haben möchten, können Sie die Fernsteuerung LEDCON-01 am (ersten) LED-Manager anschließen. Die anderen Anschlüsse sind mit den unabhängigen oder Master/Slave-Installationen identisch.

Außer dem Display, der internen 24Std.-Uhr und den 3 EIN/AUS-Timern sind die Bedienelemente auf der Fernbedienung mit denen des LED-Managers identisch.itte lessen Sie den Abschnitt „Funktionen", um sich mit den verschiedenen Funktionen der Fader und der Tasten vertraut zu machen.

D. Steuerung mit einem universellen DMX-Controller:

• Schließen Sie die LED-Scheinwerfer an den LED-Manager(s) an, beschreiben in den vorhergehenden Abschnitten.
• Schließen Sie den LED-Manager(s) an alle weiteren DMX-Geräte in der DMX-Kette an.
• Schalten Sie alle Geräte ein und stellen Sie die richtigen DMX-Adressen ein. (Die DMX-LED auf dem LED-Manager leuchtet auf)
• Schalten Sie ihren universellen DMX-Controller ein und beziehen sich auf das unter dargestellte DMX-Diagramm, um die angeschlossenen LED-Manager zu steuern:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255 100% 0 0%	255 100% 0 0%	255 100% 0 0%	248-255 OPEN 201-247 191-200 SOUND CHASE 8-190 0-7 CLOSED

Alle Bedienelemente (Tasten und Fader) auf dem LED-Manager sind deaktiviert, mit Ausnahme der Tasten zum Einstellen der DMX-Adresse.

SPEZIFIKATIONEN

Stromversorgung: AC 230V~50Hz

6,3A träge (20mm Glas)

Backup-Batterien: 3x 1,2V AA-NiMH wiederaufladbare Batterien (optional)

Ausgangsspannung fur die LED: DC 24V, gemeinsame Anode

Ausgangsleistung für die LED: 2x150W max. (Gesamt = max. 300W)

O Rot: 2x 50W max. (Gesamt = max. 100W)
Grun: 2x 50W max. (Gesamt = max. 100W)
Blau: 2x 50W max. (Gesamt = max. 100W)

DMX-Kanäle: 4 (CH1: Rot, CH2: Grün, CH3: Blau, CH4: Dimmer/Strobe)

Audioeingang: Keiner, internes Mikrofon

Abmessungen: 330 × 202 × 106cm (s. Abb. unten)

Gewicht: 6,6kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterladen: www.beglec.com
