GEBRUIKSAANWIJZING LED MANAGER JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volte te konnen profiteren van alle mogelijkheden en voor uw eigeneiligkeit, geleieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.

• Erg veelzijdige voeding voor allerlei passieve RGB LED-projectors.

• Verschillende selbstandige werkmodi:

• Fixed color mode: Onmiddelijkke toegang tot 9 voorgeprogrammeerde kleuren

• Static chase mode: 12 verschillende color chases met handmatige snelheidscontrole
  Sound chase mode: 12 versatile color chases met audiosturing

• Spectrum mix: 32 verschillende spectrum mix kleuren, inclusief moie kleurovergangen

• Snelheid en dimming regelbaar met faders

• Langzame kleurovergangen met regelbare fadeijd
• "Blackout" en "Full on" functie
• Alle functies können onmiddelijk gecontroleerd worden met de LED Manager of met de facultatieve LEDCON-01
• Verscheidene LED Managers können samen gebrukt worden in Master/slave mode om hoge vermogens tebekommen, volledig gesynchroniseerde setups.
• 300Watt vermogen: 2x 150W 24Vdc uitgangen. (R + G + B) met kortsluiting bescherming
• Ingebouwde klok met batterij backup en NiMH batterijlader (batterijen Niet inbegrepen)
• 3 onafhankelijke programmeerbare on/off timers. (start/stop 3 verschillende color chases op 3 verschillende tjiden!)
• Kan gecontrolerd worden door elke standard DMX controller!
• 4 DMX kanalen nodig: Ch1=rood, Ch2=groen, Ch3=blauw, Ch4=Dimmer/stroboscoop
• Behuizingণoor gemakkelijke installmentie gegen een muur
• Ventilatorkoeling voor extra betrouwbaarheid

EERSTEINGEBRUIKNAME

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• LED Manager
• Gebruiksaanwijzing
• Netsnoer

Belangrijkeinstructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauweung volgt. Elke schadeverooraaktddoor verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT CFEN

WAARSCHUWING: Om het risico op elektracutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gezruikt.

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren runawayer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objeten gezuld met water, zoals bvb. vazen, mogen op dit apparaat nicht worden geplaatst. Indien er noch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 45^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek alsijdt de stekker uit wanner het apparaat gedurende langere vrij nicht worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dat de beschikbare spanning nicht hoger is dan die aangegeven op de weiterijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort algid in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

• Reinig het toestel met een zicht, lichtjes bevochtigdoek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.
• Aangezien dit apparaat een koelventilator gebruikt要去 de binnenkant van het apparaat Jaarliks schoongemaakt worden met behulp van een stofzuiger of perslucht.

Aandacht: Wij adviseren dat het interne schoonmaken door een gekwalificeerde persoon worden uitgevoerd.

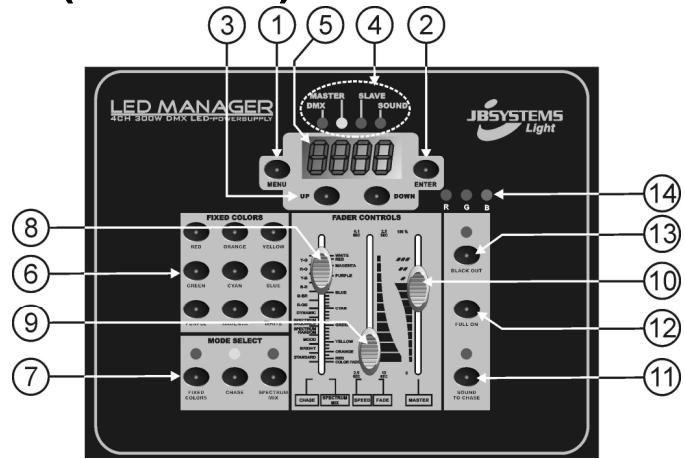

FUNCTIONS (VOORZIJDE)

1. MENU TOETS: geleruikt om in het hoofdmenu te openen of te verlaten. Om van het hoofdmenu terug te keren maar de klokdisplay druk 1 Second op de menu toets.
2. ENTER TOETS: geleukt om uw keuze in het menu te bevestigen.
3. UP/DOWN TOETS: gezruikt om het hoofdmenu te doorbladeren en de waarden van een functie aan te passen.

4. STATUS MONITOR:duidt enkele belangrjke werkmodi aan:

5. DMX-LED: is aan als het apparaat in DMX mode werk. (Een DMX-signaal is gedetecteerd)

6. MASTER LED: is aan als het apparaat als master werkt.
7. SLAVE LED: is aan als het apparaat als slave werkt.

8. SOUND LED: knippert in het ritme van de muziek als deze gedetecteerd worden.

9. DISPLAY: 4digit LED display toont de verschillende menuopties en de real-time klok.

10. FIXED COLOR TOETSEN: 9 knoppen elk met een vooraf ingestelde kleur.

11. MODE SELECT TOETSEN: 3 knuppen om de controller in verschillende werkmodi teplaatsen:

12. FIXED COLORS: selecteer deze mode als u de "fixed color" knuppen wilt gebruiken (6).

13. CHASE MODE: selecteer deze mode als u een van de 12 color chases wilt gebruiken door de "chase/color" fader te gebruiken (8).

14. SPECTRUM MIX: selecteer deze mode als u eén van de 32 verschillende kleuren wilt gebruiken door de "chase/color" fader te gebruiken (8).

15. CHASE/COLORFADER: gebruikt om eén van de beschikbare color chases te selecteren:

16. De linkse Kant van de fader wijst maar de verschillende chases.

17. De rechtse kant van de fader wijst maar de verschillende kleuren.

Bilangrijke opmerking: Er is ook een functie "color fade" die heel Mooi is voor城县. Selecteer deze functie om zachtjes van een kleur aan een andere over te gaan. U kan de overgangsstijd aanpassen met de "speed/fade" fader (9).

1. SPEED/FADEFADER: gebruikt om de overgangssnelheid of de color fade vrij te selecteren.

2. De linkse kant van de fader wijst maar de overgangssnelheid, van 2,5s tot 0,1s.

3. De rechte kant van de fader wijst maar de color fadeijd, van 12s tot 2,5s.

4. MASTER FADER: gezrukt voor het dimmen van de LEDs en de algemene stroboscoopsnelheid te controlen.

5. SOUND TOETS: gebrukt om te schakelen:tussen de sound mode en de static mode.

6. FULL ON TOETS: gebruikt om de 3 kleuren (R + G + B) op hun max. niveau teplaatsen.
7. BLACKOUT TOETS: gezruikt om de 3 kleuren (R + G + B) op niveau nul te plaatsen.
8. OUTPUT MONITOR: Toont het uitgangsiveau van de 3 kleuren (R + G + B)

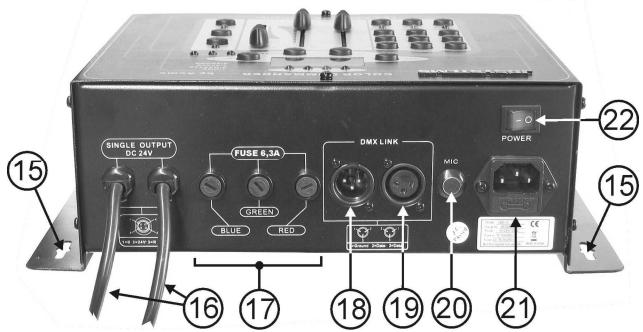

FUNCTIONS (ACHTERZIJDE)

1. BEVESTIGINGSGATEN: gebrukt om het apparaat op een muur of andere vlakke oppervlakte te bevestigen.
2. OUTPUT KABELS: geleukt om verschlende 24Vdc LED projectors met gemeinschappelijk anode aan te sluiten. (max. lading 300W) Elke kabel geleukt een speciale vrouwelijk 4 pins connector.
3. ZEKERINGEN: 6,3A zekeringen op elk van de 3 color outputs.
4. DMX INPUT: mannelijke 3 pinnen XLR-connector die worden gebruikt om universse DMX-kabels aan te sluiten. Deze input ontvangt instructies van een DMX-controller of van een andere LED-Manager wanneer deze gebruikt worden in master/slave mode.
5. DMX OUTPUT: vrouwiewijke 3 pinnen XLR-connector die worden gebrukt om de LED-Manager met een ander DMX-toestel in de kring te verbinden of met een andere LED-Manager wanner deze gebrukt worden in master/slave mode.
6. INTERNE MICROFOON:gebruikt voor geluidsgestuurde chases.
7. NETAANSLUITING: IEC connector met geintegreerde zekeringhouser, sluit de bijgeleverde netkabel hier aan.
8. AAN/UIT SLEUTELSCHAKELAAR: gebruikt om het toestel aan en uit te zetten.

ELEKTRISCHE INSTALLATIE

De elektrische installmente mag alleen door een gekwalificeerde persoon worden uitgevoerd, die aan de normen voldoet in uw land voor de verordering van elektrische en mechanische veiligheid.

Hoe de LED projectors aan de uitgangen van het toestel aansluiten:

Belangrijk:

Zet de LED Manager AF alvorens u de LED projectors installeert! De max. totale belasting van de LED Manager is 300W, verdelijk over 3 kleuren: elk van de 3 kleuren heeft een max. belasting van 100W! De totale belasting worden verdelijk over de 2 outputkabels. Dit betekent dat de steun van elke outputkabel 150W is (max. 50W voor elke kleur!) om een totale maximum belasting van 300Watt tebekomen. Zorg ervoor dat de outputkabels Niet worden overbelast.

De 2 outputkabels (16) gelebruiken een speciale 4 pins connector. Twee verschillende types passieve LED projectors können worden aangesloten:

A. LED Projectors met een speciale 4 pins connector (Vb. LED STRIP):

Dit is de gemakkelijke manier om de verbindingen te make. Bevestig behoorlijk alle projecters en verbind in/output van alle kabels tot u de maximale togetestane

belasting bereikt. Zorg ervoor dat u de plastieken ring van de schakelaar vast maakt.

Voorbeeld: u kan tot vrijtien "1m LED STRIP" op elke outputkabel aansluten (totaal = 30m!)

B. LED Projectors met open draad (Vb. LED GROUND LIGHT):

In dit geval stellen wij voor om een 1m verlangkabel (met speciale mannelijke/vrouwelijkte 4 pins connector) te nemen en de rouwelijkte connector af te knippen. Nu kunt u gemakkelijk de kabel ontmantelen. U zult 4 gekleurde draden aan de binnenkant vinden:

• Witte draad: Dit is de gemeinschappelijkdraad (anode)
• Rode draad: Dit het vermogen voor rode LEDs (max. 50W)
  Groene draad: Dit is het vermogen voor de groene LEDs (max. 50W)
• Blauwe draad: Dit is het vermogen voor de blauwe LEDs (max. 50W)

Verbind diese 4 draden met de overeenkomstige 4 draden van de projector. (in de meeste geallen passen de kleuren van de draden met de LED kleuren). Zorg dat het max. toegestane vermogen nicht overschreten wordt!

Voorbeeld: u kan tot 50 "GROUND LIGHT" op elk outputkabel verbinden (totaal=100stuks!)

Elektrische installment in Master/slave-mode:

• U要去 de DMX in/outputs van 2 ofmeer eenheden met een goede symmetrische kwaliteitskabel doorlinken (Vb.JB Systems ref.7-0063).

• De eenheid met een vrij de MX-input connector worden automatisch master (de Master LED is aan) de andere apparaten worden automatisch geschakeld als slaves (slave LED is aan). De toetsen op de slave eenheid zijn buiten gebruik.

Elektrische installment in Master/slave-mode met de LEDCON-01 remote:

• U要去 de DMX in/outputs van 1 ofmeer eenheden met de output van de LEDCON-01 doorlinken met een goede symmetrische kwaliteitskabel. (Vb. JB Systems ref. 7-0063).

• De LEDCON-01 wird gebrukt om alle verbonden slaves te controlleren. De LED Managers worden automatisch geschakeld als slaves (slave LED is aan). De toetsen op de slave eenheid zijn buiten gebruik.

Elektrische installment in DMX-mode:

• Het DMX-protocol is een veel gebruikt hogesnelheidssignaal om intelligent Licht te controleren. U要去 uw DMX controller en alle aangesloten eenheden doorlinken met een goede symmetrische kwaliteitskabel. (Vb. JB Systems ref. 7-0063).

• Om vremead gedrag van de lichteffecten door storingen te verhinderen, moet u een 90 tot 120 waarstand aan het eind van de kabel gebruiken. Gebruik nooit Y-splitser kabels, dit zal nicht werkken!
• Elke eenheid in de kring hebft+zijn eigen beginadres zodat het weet welke bevelen het van de DMX-controller moet decoderen. Wanner U heel wat vermogen nodig hebelt kan U verscheidene LED Managers gebruiken en hen hetzelfde beginadres geben. In het volgende hoofdstuk za U leren hoe U DMX adressen moet programmeren.

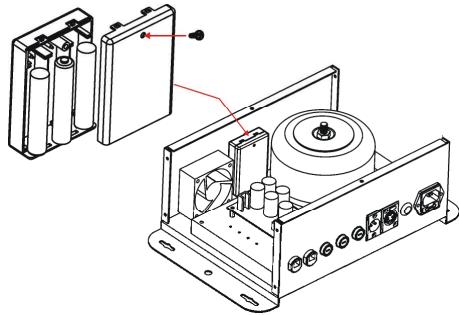

Het veranderen van de interne batterijen:

ERG BELANGRIJK: ALLEEN oplaadbare batterijen toen teogestaan, gebruik geen normale batterijen!!! De LED Manager heeft een interne real-time 24H klock met 3 individuele timers en batterij backup. Om de batterij backup functie te gebruicken要去 u 3 optimale AA-type oplaadbare NiMH batterijen installereren. Zodra dieze batterijen worden geinstalleerd zullen zich automatisch worden opgeladen, Niet nodig

om deze nog te verrangen!
Zet de eenheid af en maak het netsnoor los.
- Gebruik een geschikte schroevendraier om de 10 schroeven los te schroeven.
- Verwijder voorzichtig de bovenplaat (voorzichtig voor de kabels binnen!)
- Aan de binnenkant za u een batterijkompartiment, naast de ventilator vinden. Open het voorzichtig en installer de 3 AA-type NiMH oplaadbare batterijen zoals vermeld.
- Zet de afdekplaat terug op+zijn plaats en maak de 10 schroeven vast.
- Verbind de eenheid met het net: de batterijen zullen automatisch laden.
Gedaan!

SETUP MENU'S + DMX ADRESSERING

Tijdens normale verrichtingen toont de display de huidigeijd van de interne 24H klok.

• Druk op de MENU toets om in menu Mode te gaan.
• Met de UP en DOWN toetsen kan u de verschillende opties van het hoofdmenu doorbladeren.
• Druk op de ENTER toets om een menuoptie te selecteren en aan te passen.
• Pas de waarden aan met de UP en DOWN toetsen en bevestig met de ENTER knop of druk de MENU toets als uaar de hoofdmenu wilt terugkeren zonder de veranderingen te bewaren die u juist aanbracht.
• Na enigeijd zal de display automatisch de interne klok tonen. U kan ook maar de klokdisplay overschaken door de toets MENU ongeveer 1 seconde te drukken.

Plaatsen van de DMX beginadres

Gebruikt om het beginadres van de LED Manager in te gezven.

• Druk op de MENU en UP/DOWN toetsen tot „Addr" verschijnt.
• Druk op de ENTER toets: de display begint te knipperen.
• Gebruik de UP en DOWN toetsen om het DMX adres te veranderen.
  Zodra de display het correcte adres aangeeft, druk op de ENTER toets om dit te bewaren.

Opmerkingen: U kan de ingeveen procedure annuleren en teruggaan zonder de veranderingen te bewaren door de MENU toets kort in te drukken. Na het uitvoeren van de setup en het bewaren van de neue waarden kan uaar de klok display terugkeren door de MENU toets 1 Seconde in te druken.

EINE Interne 24H klok juist zetten

Gebruikt om deijd van de interne 24H klok in te Geven.

• Druk op de MENU en UP/DOWN toetsen tot de display "time" toont.
• Druk op de ENTER toets, tot de UUR display begint te knipperen.
• Gebruik de UP en DOWN toetsen om het correcte uur in te geven (00 tot 23).
• Druk op de ENTER toets, tot de MINUUT display begint te knipperen.
• Gebruik de UP en DOWN toetsen om de correcte Minutes in te gehen (00 tot 59).
• Zodra de correctearendwordweergegeven,drukopENTER.De nieuwe tijdwordsbewaardterwijldisplay“time”toont.

Opmerkingen: U kan de ingeveven procedure annuleren en teruggaan zonder de veranderingen te bewaren door de MENU toets kort in te drukken. Na het uitvoeren van de setup en het bewaren van de neue waarden kan uaar de klok display terugkeren door de MENU toets, 1 Seconde in te drukken.

De LED Manager bezit 3 individuele ON/OFF timers. Zo kan u de uitgangen aan/uit schakelen op 3 verschilendeijdstippen van de dag, elkve ker met een verschilende kleur of color chase. Hieronder verduidelijk den wui u, hoe u de start-time "ON/OFF timer1" moet instellen. De werkwijze is identiek voor de andere 2 timers.

• Druk op de MENU en UP/DOWN toetsen tot de display "t1on" toont.
• Druk op de ENTER toets, tot de UUR display begint te knipperen.
• Gebruik de UP en DOWN toetsen om het correcte uu in te given (00 tot 23)
• Druk op de ENTER toets, de MINUUT display begint te knipperen.
• Gebruik de UP en DOWN toetsen om de correcte Minutes in te given (00 tot 59)
  Zodra de correcteijd worden weergegeven, druk op ENTER. De neue startijd worden bewaard verwijl de display "t1on" toont.

Opmerkingen: U kan de ingeveven procedure annuleren en teruggaan zonder de veranderingen te bewaren door de MENU toets kort in te drukken. Na het uitvoeren van de setup en het bewaren van de neue waarden kan u waar de klok display terugkeren door de MENU toets, 1 Seconde in te drukken.

E1 OF E2OF E3OF ON/OFF Timer "STOP-tijd"installing

Hieronder verduidelijk den wij u, hoe u de stop-time "ON/OFF timer1"要去 instellen. De werkwijze is identiek voor de andere 2 timers

• Druk op de MENU en UP/DOWN toetsen tot de display "t1oF" toont.
• Druk op de ENTER toets, tot de UUR display begint te knipperen.
• Gebruik de UP en DOWN toetsen om het correcte uur in te Geven (00 tot 23)
• Druk op de ENTER toets, de MINUUT display begint te knipperen.
• Gebruik de UP en DOWN toetsen om de correcte Minutes in te Geven (00 tot 59)
  Zodra de correcteijd wordt weergegeven, druk op ENTER. De neue stoptijd wordt bewaard verwijl de display "t1oF"toont.

Opmerkingen: U kan de ingeveen procedure annuleren en teruggaan zonder de veranderingen te bewaren door de MENU toets kort in te drukken. Na het uitvoeren van de setupn en het bewaren van de十几年e warden kan uaar de klok display terugkeren door de MENU toets, 1 Seconde in te drukken.

Hieronder verduidelijk hij wij u, hoe u de Scene (color of color chase) voor "ON/OFF timer1"要去 selecteren. De werkwijze is identiek voor de andere 2 timers.

• Druk op de MENU en UP/DOWN toetsen tot de display "t1rE" toont.
• Druk op de ENTER toets, de display begint te knipperen.
• Nu heeft u de hijd om de Scene in te stellen die u zou wollen reproducen wonneer de timer worden geactveerd.
• Wanner de Scene staat is (vergeet Niet om de Blackout functie af te zetten!) druk opnieuw op ENTER.

De display houdt op met knipperen en de Scene worden bewaard.

Opmerkingen: U kan de ingegeven procedure annuleren en teruggaan zonder de veranderingen te bewaren door de MENU toets kort in te drukken. Na het uitvoeren van de setup en het bewaren van de neue waarden kan u waar de klok display terugkeren door de MENU toets, 1 Seconde in te drukken.

BEDIENINGSVOORSCHRIFTEN

A. Zelfstandigeeenheid:

• Sluit de LED projectors aan de LED Manager aan zoals in de vorige hoofdstukken worden vermeld. (een DMX adres instellen is Niet nodig!)
• Zet het toestel aan en neem een kijkje in het hoofdstuk "Functies" om met de diverse functies van de faders en knappen ver Trouwd te geraken.

In deze mode kan u de klok ook instellen en de 3 on/off timers gebruiken zoals dit in het vorige hoofdstuk worden beschreiben.

Opmerking: Wanner een timer actief is, kan u deze deactiveren door de blackout knop in te drukken.

B. Twee ofeer eenheden in master/slave opstelling:

• Sluit de LED projectors aan de LED Manager aan zoals in de vorige hoofdstukken worden vermeld.
• Verbind de apparaten aan elkaar aan zoals vermeld in het hoofdstuk elektrische installations. (een DMX adres instellen is Niet nodig!)
  Zet de LED Managers aan. U kan enkel de master controeren, de bedieningen op de slaves zich buiten gebruik. Neem een kijkje in het hoofdstuk "Functies" om met de diverse functies van de faders en knappen vertrouwd te geraken.

In deze mode kan u de klok ook instellen en de 3 on/off timers gebruiken zoals die in het vorig hoofdstub worden beschreiben.

Opmerking: Wanner een timer actief is, kan u deze deactiveren door de blackout knop in te drukken.

C. Sluit de facultatieve LEDCON-01 controller aan als afstandsbediening:

In de meeste gevallen zal de LED MANAGER op een muur geinstalleerd worden, zich bij de LED projectors. Als u gemakkelijke toegang tot zijn functies wilt hebben, kan u de LEDCON-01 controller op de (eerste) LED Manager aansluiten.

De andere verbindingen zijn identiek als die van de zichstandige of master/slave instellenen. Behalve voor de display, interne 24H klok en de 3 on/off timers, de toetsen op de remote他们是 identiek aan die van de LED Manager. Neem een kijkje in het hoofdstuk "Functies" om met de diverse functies van de faders en knappen vertrouwd te geraken.

D. Gecontroleerd door de universele DMX-controller:

• Sluit de LED projectors aan de LED Manager aan zoals in de vorige hoofdstukken worden vermeld.
• Verbind de LED Manager(s) met alle andere DMX apparaten in de DMX kring.
• Zet alle eenheden aan en geef het juiste DMX adres in. (de DMX-LED op de LED Manager is aan)
• Zet uw universele DMX-controller aan en neem een kijkje op de DMX-grafiek hieronder om de verbonden LED Managers te controleren:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255 100% 0 0%	255 100% 0 0%	255 100% 0 0%	248-255 OPEN 201-247 191-200 SOUND CHASE CLOSED

Alle bediingen (knappen en faders) op de LED Manager(s) zijn buiten werkung, behalte de knuppen die u nodig heeft Om het DMX-adres in te stellen.

Netvoeding:	wisselstroom 230V, 50Hz
Zekering:	6,3A trage zekering (20mm glas)
Backup batterij:	3x 1,2V AA-type NiMH herlaadbare batterij (optie)
Output voltage voor de LEDs:	DC 24V gemeenschappelijk jeande
Output.kracht voor de LEDs:	2x 150W max; (Totaal = 300W max.)
	○ Rood: 2x 50W max. (Totaal = 100W max.)
	○ Groen: 2x 50W max. (Totaal = 100W max.)
	○ Blauw: 2x 50W max. (Totaal = 100W max.)
DMX connecties:	3 pinnen XLR (DMX-512 standard)
DMX kanalen:	4 (kanaal1: rood, kanaal2: groen, kanaal3: blauw, kanaal4: dimmer/stroboscoop)
Audio ingang:	geen, interne microfoon

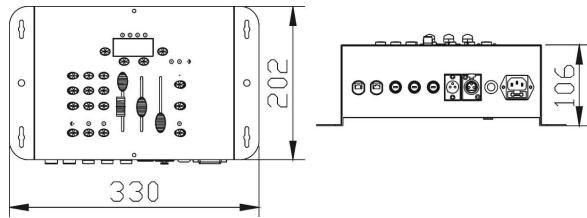

Afmetingen:	330x 202 x 106cm (zie tekening hieronder)
Gewicht:	6,6kg

Elke inlichting kan veranderen zonder waarschuwing vooraf
U kan de recentste versie van deze handleiding op unsere website downloads: www.beglec.com
