SE-100 - Audioprozessor JBSYSTEMS LIGHT - Kostenlose Bedienungsanleitung

Produkttyp	Audio-Prozessor / Multi-Band-Klangverbesserer
Marke	JBSYSTEMS LIGHT
Modell	SE-100
Abmessungen (B x H x T)	482 x 44 x 154 mm
Gewicht	1 kg
Stromversorgung	230 V AC, 50 Hz
Leistungsaufnahme	10 W
Sicherung	0,5 A träge
Eingänge / Ausgänge	Symmetrische XLR (Eingang, Hauptausgang, Subwoofer-Ausgang)
Max. Eingangspegel	+20 dBu (unsymmetrisch)
Eingangsimpedanz	40 kΩ
Max. Ausgangspegel	+20 dBu (unsymmetrisch)
Frequenzgang	10 - 30 000 Hz (+/-0,5 dB)
THD + Rauschen	0,005 % bei +4 dB
Hauptfunktionen	Multi-Band-Enhancer, Subwoofer-Ausgang mit Pegel- und Trennfrequenzeinstellung, Phaseninverter, Low-Cut-Filter 50/100 Hz, Bypass
Wartung und Reinigung	Vor der Reinigung das Gerät vom Netz trennen. Mit einem trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen. Gehäuse nicht öffnen. An einem gut belüfteten Ort verwenden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Gerät an einen qualifizierten Technikservice übergeben.

Häufig gestellte Fragen - SE-100 JBSYSTEMS LIGHT

Wie schließe ich den SE-100 an ein Mischpult an?

Schließen Sie den SE-100 zwischen den Master-Ausgang Ihres Mischpults und den Eingang Ihres Verstärkers an. Verwenden Sie symmetrische XLR-Kabel für eine bessere Klangqualität. Der Subwoofer-Ausgang kann an einen separaten Subwoofer-Verstärker angeschlossen werden.

Wie stelle ich den Subwoofer mit dem SE-100 ein?

Verwenden Sie den X-OVER FREQ-Regler zur Einstellung der Trennfrequenz (100-250 Hz) und den OUTPUT-Regler für den Pegel (0 bis +12 dB). Aktivieren Sie die Funktion PHASE INVERT, wenn die Bässe schwach erscheinen. Beginnen Sie mit dem Pegel bei Null und erhöhen Sie ihn allmählich.

Wozu dient der BYPASS (ACTIV)-Schalter?

Der ACTIV-Schalter versetzt den Prozessor in den Bypass-Modus. Im Bypass-Modus wird der Originalklang mit dem bearbeiteten Klang verglichen. Verwenden Sie ihn, um die Einstellungen anzupassen und die Wirkung des Enhancers zu beurteilen.

Wie vermeide ich Schäden an den Lautsprechern mit dem SE-100?

Stellen Sie die Regler LOW MIX und HIGH MIX vorsichtig ein. Übermäßige Bassnutzung kann die Woofer beschädigen, und Übersteuerung der Höhen kann die Tweeter zerstören. Beginnen Sie immer mit den Einstellungen auf Minimum und erhöhen Sie sie allmählich.

Was ist der Unterschied zwischen den Frequenzen 50 Hz und 100 Hz am SHIFT?

Der SHIFT-Schalter wählt die Trennfrequenz des Tiefpassfilters. 50 Hz behält mehr Tiefbässe, 100 Hz reduziert die Belastung der Lautsprecher und ist oft für Mittelgrößen-Lautsprecher geeignet. Passen Sie es an Ihr System an.

Wie verwende ich den Phaseninverter (PHASE INVERT)?

Drücken Sie die PHASE INVERT-Taste, um die Polarität des Subwoofer-Signals umzukehren. Hören Sie auf die Position, die die meisten Bässe erzeugt; das ist die richtige. Dies korrigiert Probleme mit der Verkabelung oder Platzierung des Subwoofers.

Kann der SE-100 im Rack verwendet werden?

Ja, er ist für ein 19-Zoll-Rack ausgelegt. Verwenden Sie die 4 Schraubenlöcher an der Vorderseite zur Befestigung. Sorgen Sie für ausreichende Belüftung, um Überhitzung zu vermeiden.

Welche Kabel verwende ich zum Anschließen des SE-100?

Verwenden Sie hochwertige symmetrische XLR-Kabel (z. B. JB Systems 7-0063). Für einen unsymmetrischen Anschluss verbinden Sie Pin 3 mit Pin 1 am XLR-Stecker.

Wie interpretiere ich die CLIP-Anzeige am SE-100?

Die CLIP-Anzeige leuchtet auf, wenn der Ausgangspegel des Subwoofers zu hoch ist und Verzerrungen verursacht. Wenn die Anzeige häufig aufleuchtet, reduzieren Sie den Ausgangspegel (OUTPUT-Regler), um Schäden an den Lautsprechern zu vermeiden.

Was tun, wenn der SE-100 nicht einschaltet?

Überprüfen Sie das Netzkabel, die Netzsteckdose und die Sicherung. Die Sicherung ist eine 0,5 A träge. Wenn sie durchgebrannt ist, ersetzen Sie sie durch eine identische. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Technikservice.

BEDIENUNGSANLEITUNG SE-100 JBSYSTEMS LIGHT

Bedienungsanleitung DU

ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

DESHACERSE DEL APARATO

S/N Ratio (IHF-A): >94dB (20-20.000Hz)

Crosstalk @20kHz: > -83dBu

Power Supply: AC 230 V, 50Hz

• Professioneller Multi-Band Sound Prozessor: optimiert den Sound, was zu besserer Klarheit, Präsenz und Transparenz führt.
  • Steigert den Bassdruck beachtlicht
• Separator variabler Subwoofer-Output mit regulierbarer Trennfrequenz
• Subwoofer Umkehrregler
• 50Hz/100Hz Low-cut-Filter
• Variable Soundverarbeitung für perfekte Klang-Balance
• Verstärker mit multi-band-Tuning von 1kHz bis 8kHz.
  • Balanced XLR Inputs/Outputs

VOR DEM GEBRAUCH

Inhalt überprüfen:

Überprüfen Sie, ob der Karton folgende Teile beinhaltet:

• SE 100 Prozessor Einheit

• Bedienungsanleitung

- Netzkabel

SICHERHEITSVORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom

Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst!

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlags besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem

Gerät beiliegen.

Um Feuer oder elektrische Schläge vorzubeugen, setzen Sie dieses Gerät niemals Nässe und Feuchtigkeit aus! Stellen Sie keine Behälter mit Flüssigkeiten in die Nähe des Gerätes, es ist nicht wasserdicht und könnte beschädigt werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Mischpult in einem gut belüfteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird.
• Plazieren und benutzen Sie das Mischpult für eine längere Zeit neben sehr warmen Geräten wie Verstärker, Lampen, etc., könnte es die Funktion des Gerätes beeinträchtigen.
• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie dafür die in der Frontblende eingelassenen Löcher.
• Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Mischpult aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollten Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.
• Legen Sie die Kabel immer so, dass sie nicht eingeklemmt sind und nicht durch schwere oder scharfkantige Gegenstände beschädigt werden können.

ANSCHLUSSFELDER

Diesen Sound-Prozessor kann man auf verschiedene Weise benutzen. Grundsätzlich wird das Gerät zwischen der Musikquelle (jeder Line-Output ist möglich) und der Einheit, die für Aufnahmen oder Musikverstärkung eingesetzt wird, angeschlossen. Meistens wird der SE100 verwendet, um die Soundqualität und den Bass-Druck in PA- und Discotheken-Beschallungsanlagen zu verbessern. Der SE100 wird hinter dem Master-Output des Audio-Mixers angeschlossen. Sie können auch den Subwoofer-Output verwenden, um einen Extra Subwoofer-Verstärker zu betreiben, der zusätzlichen Power-Schub bewirkt!

• SE100 kann zwischen Mischpult und Monitor angeschlossen werden, um den Monitor zu verstärken.
• SE100 kann auch zwischen Tape-Deck und Mixer-Konsole verwendet werden, um den Sound des Tape-Decks zu verstärken.
• SE100 kann zwischen dem Record-Output einer Mixer-Konsole und einem TapeDeck verwendet werden, um den Sound, der aufgenommen wird, zu verstärken.
• SE100 kann verwendet werden, um den Sound-Verlußt auszugleichen, der durch viele Effektgeräte ausgelöst wird. Setzen Sie in diesem Fall den SE100 als letzte Einheit der Effekt-Anlage ein.
• SE100 kann verwendet werden, um den Soundqualitätsverlust während einer Tapeüberspielung zu kompensieren: die Kopie kann sogar besser als das Original sein! Platzieren Sie den SE100 zwischen den Ausgang des Playback-Decks und den Eingang des Aufnahme-Decks.

Für zusätzliche Informationen über Anschlussfelder beachten Sie bitte den nächsten Abschnitt.

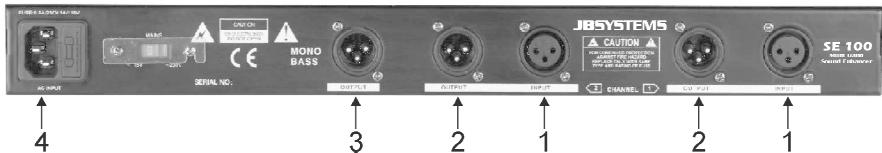

RÜCKSEITE: ANSCHLUSSFELDER

1. INPUT Anschluss: Dieser Female XLR-Verbinder akzeptiert beide Line-Signale (unsymmetrisch und symmetrisch) der Geräteeinheit, die Audio-Verstärkung benötigt.

2. Für den symmetrischen Gebrauch beachten Sie bitte die folgende Belegung: Pin1 = Ground Pin2 = + Pin3 = - Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 \~ 5m XLR m/f)

3. Für den unsymmetrischen Gebrauch schließen Sie Pin3 (-) an Pin1 (ground) Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0445 \~ cinch/XLR m)

4. OUTPUT Anschuss: Dieser Male XLR-Verbinder akzeptiert beide Line-Signale (unsymmetrisch und symmetrisch).

5. Für den symmetrischen Gebrauch beachten Sie bitte die folgende Belegung: Pin1 = Ground Pin2 = + Pin3 = -

6. Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 \~ 5m XLR m/f)

7. Für den unsymmetrischen Gebrauch schließen Sie Pin3 (-) an Pin1 (ground) Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0440 \~ cinch/XLR f)

8. SUBWOOFER OUTPUT Anschluss: Dieser Male XLR-Verbinder kann mit beiden Inputs von Subwoofer-Verstärkern (unsymmetrisch und symmetrisch) verbunden werden. Die Trenn-Frequenz und der Level dieses Outputs sind verstellbar.

9. Für den symmetrischen Gebrauch beachten Sie bitte die folgende Belegung: Pin1 = Ground Pin2 = + Pin3 = -

10. Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 \~ 5m XLR m/f)

11. Für den unsymmetrischen Gebrauch schließen Sie Pin3 (-) an Pin1 (ground) Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0440 \~ cinch/XLR f)

12. Mains Input: Verbinden Sie den Sound-Prozessor mit dem 230V-Stromnetz/AC mit dem beiliegenden Netzkabel.

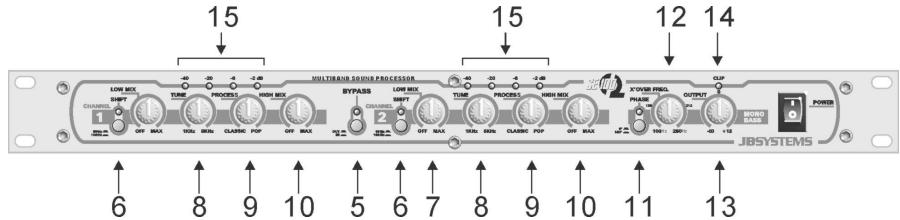

FRONTSEITE: EINSTELLUNG UND ANWENDUNG

1. ACTIV Schalter: Dieser Knopf steuert den Prozessor zwischen Betrieb und Standby. Bei gedrücktem Knopf erleuchtet die blaue Lampe, um zu zeigen, dass

der Prozessor in Betrieb ist. Sie können diesen Schalter dazu verwenden, um den Klang mit und ohne Prozessor zu vergleichen. Dies vereinfacht das tunen des Klangs mit der Trial-und-Error-Funktion.

1. SHIFT Schalter: Legt die Trennung niedrigerer Frequenzen des Bass-Prozessors fest. Je nach Situation können Sie eine Trenn-Frequenz für den Bass-Prozessor von 50Hz oder 100Hz auswählen.

2. LOW MIX Regler: Kontrolliert das Low-Band-Signal, das vom Bass-Prozessor erzeugt wird und das für die Soundverstärkung benutzt wird (von Null bis Maximum). Die Einstellung hängt von der Anwendung ab und kann nach Ihren eigenen Vorstellungen angepasst werden. Benutzen Sie beim Anpassen den ACTIV-Schalter, um zwischen Originalklang und Klang mit Prozessor zu vergleichen.

Wichtig: Beachten Sie, dass mit dem Bass-Prozessor vorsichtig umgegangen werden muss, um mögliche Schäden beim Lautsprecher zu vermeiden. Die meisten kleineren und günstigeren Lautsprecher sind nicht in der Lage, die niedrigen Frequenzen, die von dieser Einheit erzeugt werden, umzusetzen.

1. TUNE Regler: Legt die Trenn-Frequenz der High-Pass-Filters fest. In einer Spanne von 1kHz bis 8kHz können Sie die Frequenzen, die im High-Band-Prozessor liegen, auswählen.

2. PROZESSOR Regler: Kontrolliert die Effizienz des High-Band-Prozessors. Die Transparenz und Schärfe des Signals steigen, wenn Sie den Knopf in Uhrzeigerrichtung drehen. Benutzen Sie beim Anpassen den Bass-Regler, um zwischen Originalklang und Klang mit Prozessor zu vergleichen.

3. HIGH MIX Regler: Kontrolliert das Signal, das vom High-Band-Prozessor erzeugt wird und das für die Soundverstärkung benutzt wird (von Null bis Maximum). Die Einstellung hängt von der Anwendung ab. Der Regler kann benutzt werden, um einem Hochqualitäts-System den „letzten Touch“ zu geben oder um einem schwächeren Sound-System mehr Klarheit und Power zu geben. In jedem Fall bleibt es Ihnen überlassen, den Klang nach ihrem Geschmack anzupassen. Fangen Sie beim Anpassen immer mit dem HIGH-MIX-Regler in Ausgangsposition (gegen den Uhrzeigersinn bis zum Anschlag gedreht) an, und benutzen Sie den ACTIV-Regler öfters, um zwischen Originalsound und dem Sound mit Prozessor zu vergleichen.

Wichtig: Beachten Sie, dass mit dem High-Band-Prozessor vorsichtig umgegangen werden muss, um möglichen Schäden beim Hochtöner zu vermeiden. Der falsche und übermäßige Gebrauch der High-Band-Prozessors kann zu einer Überlastung des Hochtöners Ihres Lautsprechers führen. Fangen Sie beim regeln des High-Band-Prozessors immer an, wenn der HIGH MIX Regler ganz nach links gedreht ist.

1. PHASE INVERT Regler: Um mehr Bass-Druck zu erhalten, kann ein Subwoofer am Subwoofer-Ausgang angeschlossen werden. Manchmal sind die Leiter von Subwoofern vertauscht, was zu niedriger Soundqualität mit fehlenden niedrigen Frequenzen führt. Dies kann durch tauschen der (+) und (-) Pole der Kabel an ihrem Subwoofer korrigiert werden, oder durch Drücken der PHASE INVERT Taste! Drücken Sie die PHASE INVERT Taste und vergleichen Sie die Ergebnisse beider Möglichkeiten. Die Möglichkeit, bei der am meisten Bass erzeugt wird, ist die richtige!

2. X-OVER FREQUENZ Regler: (Crossover-Frequenz-Regler) Passt die Trenn-Frequenz des Niedrig-Pass-Filters des Subwoofers an. Diese Crossover-Frequenz kann zwischen 100 und 250Hz liegen. Erneut bleibt es Ihnen überlassen, die Position des Reglers nach ihrem Geschmack anzupassen. Für

die meisten Subwoofer stellt sich eine Frequenz von 100Hz bis 150Hz als beste Wahl heraus.

1. OUTPUT Regler: Kontrolliert den Level des Sobwoofer-Outputs von Null bis +12dB. Starten Sie bei Null und drehen Sie langsam im Uhrzeigersinn, bis der Anteil an niedriger Frequenz für Sie angenehm ist.

2. CLIP LED: Falls der Output-Level des Subwoofers zu groß ist, kann eine Übersteuerung auftreten. In diesem Fall geht das Clip-Licht an. Es ist nicht schlimm, wenn das Licht von Zeit zu Zeit blinkt. Wenn dies jedoch zu häufig vorkommt, sollten Sie das Output-Signal der Subwoofers niedriger stellen. Beachten Sie: Übersteuerung kann zu einem möglichen Schaden an Ihrem Subwoofer führen.

3. LED Anzeige: Die kleine LED-Anzeige zeigt den Output-Level beider Prozessor-Ausgänge.

TECHNISCHE DATEN

Max. Input Level / Impedanz: +20dBu unsymmetrisch/ 40kΩ

Max. Output Level / Impedanz: +20dBu unsymmetrisch/ 40Ω

Stromversorgung: AC 230 V, 50Hz

Anschlusswert: 10W

Sicherung: 0.5A s

Maße: 482(B) x 44(H) x 154(T) mm

Gewicht: 1Kg

SURF TO:

WWW.BEGLEC.COM

S/N Ratio (IHF-A): >94dB (20-20.000Hz)

Crosstalk @20kHz: > -83dBu
