BEDIENUNGSANLEITUNG DFX48 JBSYSTEMS LIGHT

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these SynQ®-Produkt entschieden haben.itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch zur vollen Ausschöpfung der Mochigkeiten, die thises Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Professioneller Multi-Effektprozessor mit 24Bit DSP-Technologie
  48 werkseitig voreingestelle Effekte (36 Einzel- + 12 Kombi-Effekte)
  48 benutzerdefinierbare Programme & Speicher
  Die Effekte konnen mit über 750 möglichen Varianten bis zur Perfektion getuned werden
• Software für einfache Steuerung durch beliebigen Windows® PC einbegriffen
• Optimieren Sie ihre Effekte noch better mit dem 5-Band Equalizer
  24Bit Sigma/Delta AD/DA Konvertierung mit 48 kHz Abtastgeschwindigkeit
• Softwaregesteuerte Leistungsreglung während des Betriebs, um störende Knackgeräuche zu vermeiden
• LCD Display 16x2 mit hellblauer Hintergrundbeleuchtung
• Hochwertige Bauteile und robuste Bauweise machen ihn transporttauglich
• Symmetrische XLR und 6,3mm Klinkeneingänge/-ausgänge
• Eignet sich sowohl für professionelle Beschallung und Studios als auch für DJ's

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzüglich mithemr Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.

Uberprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:
Bedienungsanleitung
- DFX-48 Effektprozessor
- CDROM mit PC-Software
- Netzkabe

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszuseten, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse I Klassifizierung

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warme Umgebung zum Temperaturausgleich eine Zeit ausgeschalten stehen lessen. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfungtion konnen die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Minimalabstand um das Gerät für ausreichende Kuhlung = 2cm.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkreiber übereinstimmt.
• Die Netzsteckdose sollte immer gut erreichen sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung befindet.
• Um den gesetzlichen Sicherheitsbestimmungen zu entsprechen, muss体系建设 geerdet werden.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperatoren ausgesetzt wird.
• Plazieren und benutzten Sie das Gerät für eine langere Zeit darüber auch warmen Geräten wie Veränderer, Lampen, etc., können es die Funktion des Gerats beeinträchtigen.
• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie dazu die in der Frontblende eingelassenen Löcher.
• Solle das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.

WARTUNG

Die Reinigung des Gerats erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerättnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, die das Gerät beschädigten wurden.

ANSCHLUSSE

Anschlüsse mit symmetrischer/ asymmetrischer Klinke oder mit XLR-Kabel möglich. Verwenden Sieitte nur hochwertige Kabel, um unerwünsche Gerausche und Interferenzen zu vermeiden. Der DFX-48 kann auf zwei Arten angeschlossen werden:

• Zwischen einer Line-Level-Audioquelle und dem Eingang Ihr's Mischers.
• An die Kanal-Effekt-Send-Ausgänge oder AUX eines PA-Mischers (Effekt Send im Post-Fader-Modus geschalte)

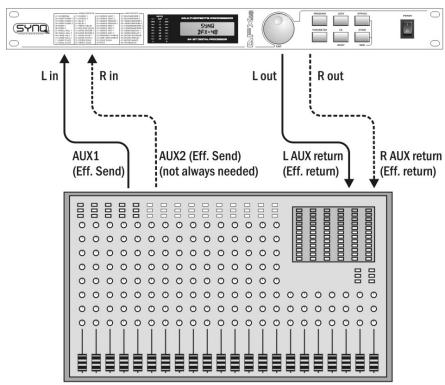

ÜBER PA-MISCHER EFFEKT SEND / AUX (den Direktsignalpegel auf 0% setzen)

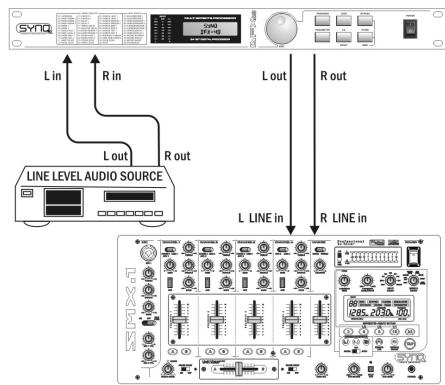

ZWISCHEN AUDIOQUELLE UND MISCHEREINGANG (Direktsignalpegel beliebig einstellen)

Steckerbelegung:
UNBALANCED XLR

BALANCED XLR

UNBALANCED JACK

BALANCED JACK

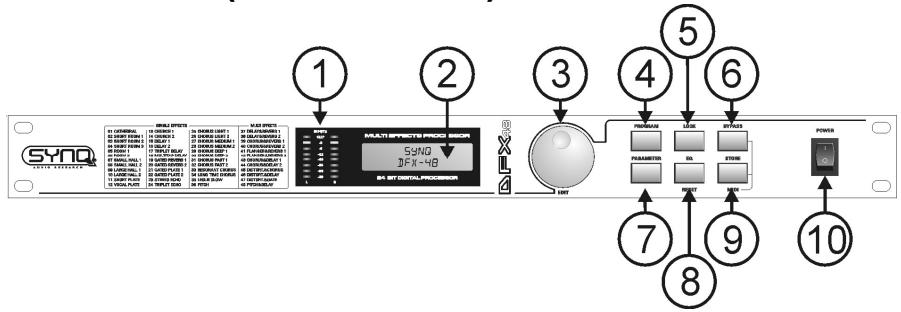

FUNKTIONEN (VORDERSEITE)

1. SIGNALMESSER: gibt den Pegel des Eingangssignals an. Sehen Sieitte unter Nr. 14 nach, wie sie die Eingangsempfindlichkeit anpassen konnen.

2. MULTIFUNKTIONELLES DISPLAY: Gibt den Status der verschiedene Funktionseinstellungen an.

A Zeigt Programmnummer + Name an
B Zeigt die verschiedene Effektparameter
C Blinkt, wenn Sie die neuen Einstellungen abspeichern können

A Zeigt eine der 5 Frenzen des Equalizers
B Zeigt den Verstärkungsfaktor des Equalizers(+/-12dB)
C Blinkt, wenn Sie die neuen Einstellungen abspeichern können

1. EDITIERRAD: zum Durchlaufen der verschiedenen Effekt-Programme. Um einen Effekt auszuwahlen, müssen Sie ihre Wahl durch 5 Sekunden langes Gedrückhalten der ENTER (Speicher)-Taste (9) bestätigten. Das Editierrad dient bereits zur Einstellung der verschiedenen Effekt-Parameter.
2. PROGRAMM-TASTE: zum Auswahlen der verschiedenen Effekte. Drucken Sie diese Taste, um zwischen den benutzerdefinierbaren Programmen (Display zeigt U01 bis U48 an) und den werseitig voreingestellt den Effekten hin und her zu wechseln (Display zeigt P01 bis P48 an).
3. LOCK (Sperr)-TASTE: halten Sie diese Taste einige Sekunden gedrückt, um alle Tasten zu sperren (rechts auf dem Display erscheidint auf Zeile 1 ein "Schlusselsymbol"). Halten Sie diese Taste erneut einige Sekunden gedrückt, um die Sperrung aller Tasten wieder aufzuheiten ("Schlusselsymbol" verschwindet)
4. BYPASS-TASTE: halten Sie diese Taste einige Sekunden gedrück, um das Effektsignal umzuleiten, nur das ursprüngliche (Direkt)-Signal wird weitergeleitet.
5. PARAMETER-TASTE: jeder Effekt verwendet andere Parameter. Mit der Parameter-Taste konnen Sie diese Parameter durchseden. Wenn hinter einem Parameter ein blinkendes „" steht, kann dieser mit dem EDITIERRAD (3) geändert werden. Wenn "SV" auf dem Display erscheint, konnen Sie die ENTER-Taste (9) benutzen, um die neuen Einstellungen abzuspeichern → siehe Punkt 9 für weitere Erläuterungen.

6. EQ/RESET-TASTE: These Taste hat zwei Funktionen:

7. EFFEKT EQ: der Klang jeder Effekts kann mit Hilfe eines 5-Band Equalizers verändert werden. Der Equalizer hat 5 festgelegte Frenquenzen (62Hz, 250Hz, 1kHz, 2kHz, 8kHz), die alle von -12dB bis +12dB in 1dB-Schritten eingestellt werden konnen. Wenn „SV" auf dem Display erscheidt, können Sie die ENTER-Taste (9) benutzten, um die neuen Equalizer-Einstellungen gemeinsam mit den anderen Effektparametern zu speichern siehe Punkt 9 für weitere Erläuterungen.

8. RESET BENUTZERDEFINIERTE PROGRAMME: Um alle benutzerdefinierten Programme auf die ursprünglichen Werkseinstellungen zurückzusetzen drücken Sie die RESET-Taste bis das Display anzeigt „PRESS [ENTER] TO RESET DATA" (Drücken Sie [ENTER] um die Daten zurückzusetzen). Drücken Sie die ENTER Taste (9) zur Bestätigung. Achting! ALLE ihre persönlichen Einstellungen gehen verloren!!!

9. ENTER-TASTE: hat verschiedene Funktionen:

10. Bestätigung des ausgewählten Effektos: zur Bestätigung ihrer Auswahl, wenn Sie die verschiedene Effekt-Programme durchsehen.

11. Speicherung geänderner Parameter: wenn Sie die Parameter eines Effektäändern, blinkt "SV" in der unteren rechten Ecke des Displays auf, um anzuzeigen, dass Sie die geänderten Einstellungen abspeichern können. Sie sollen folgendermaßen vorgehen:

a. Drucken Sie die ENTER-Taste (9): Auf dem Display beginn eines der benutzderdefinierten Programme (U01 - U48) zu/GLEN.
b. Benutzen Sie das EDETIERRAD (3), um das benutzerdefinierte Programm (U01 - U48), in das Sie ihre Einstellungen speichern wollen, auszuwahlen.
c. Drücken Sie die ENTER Taste (9) erneut zur Bestätigung: auf dem Display erscheidiert "STORING DATA" (Datum werden gespeichert)
d. Fertig: die neuen Einstellungen sind gespeichert.

• Batch Setup von Direktsignal: wenn das Effektgerät mit dem Effekt Send/Return oder einem PA-Mischer verwendet wird, möhen Sie nur das Effektsignal zurück zum Mischer senden und nicht das ursprüngliche (Direkt-)Signal. Dies bedeutet, dass das Direktsignal am Ausgang des DFX-48

ausgeschaltet (oder 0% ) sein sollte. Sie sollenen folgendermaßen vorgehen, um dies für alle benutzerdefinierten Programme gleichzeitig zu tun:

a. Drucken Sie die ENTER Taste (9), bis das Display „BATCH SETTING DIRECT: xx%“ anziegt.
b. Benutzen Sie das EDITIERRAD (3), um den Pegel des ursprünglichen (Direkt-)Signals einzustellen. (zum Beispiel: 0% )
c. Drucken Sie die ENTER Taste (9) erneut, bis das Display „SETTING BATCH DIRECT, PLS WAIT" anziegt.
d. Fertig: der neue Pegel für das ursprüngliche (Direkt-)Signal ist gespeichert.

1. EIN/AUS-SCHALTER: zum Ein-/Ausschalten des Ge

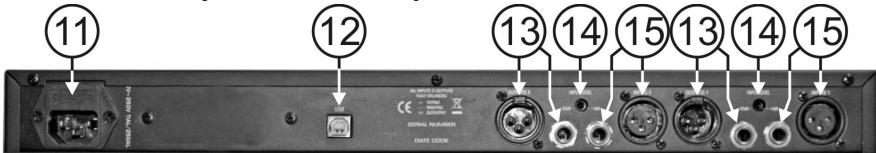

FUNKTIONEN (RÜCKSEITE)

1. NETZEINGANG mit IEC-Buchse und eingebautem Sicherungssockel. Schließen Sie das mitgelieferte Netzkabel hier an.
2. USB ANSCHLUSS: zum Anschlieben des Prozessors an einen PC oder Laptop. Mit der mitgelieferten PC-Software konnen Sie alle Effektparameter über ihren PC einstellen und den Effekten selbst einen Namen geben. Weitere Informationen zur PC-Software finden Sie auf den folgenden Seiten. Der USB-Anschluss kann auch zum Upgraden der Firmware des Gerats benutzt werden.
3. SYMMETRISCHE AUSGANGE: können mit XLR oder JACK Kabel verwendet werden, beiden können mit symmetrischen als auch mit asymmetrischen Kabeln verwendet werden (siehe Kapitel "Anschlüsse" für weitere Informationen)
4. EINGANGSPEGELREGELUNG: benutzen Sie einen kleinen Schraubendreher zum Einstellen des Eingangspegels der Anlage.
5. SYMMETRISCHE EINGänge: können mit XLR oder JACK Kabel verwendet werden, beiden können mit symmetrischen als auch mit asymmetrischen Kabeln verwendet werden.

PC SOFTWARE

Die PC-Software ist sehr benutzerfreundlich und erfordert nicht viel Erläuterung. Wenn Sie sich mit dem Umgang von allen Parametern vertraut sind, können Sie sie sofort einsetzen und wir geben Ohnen nur eine Grunderläuterungen.

Benutzen sie ein einfaches USB Kabel und schreiben sie es an den USB Port auf der Rückseite des DFX-48 und an einen USB Slot an ihrem PC an.

INSTALLATION DER SOFTWARE:

Sehr wichtig: vor der Installation der Windows® Software sollenn Sie einen Treiber zur Sicherung der USB-Kommunikation installmenten!!

- Teil1 - Installation des USB-Treibers

AUTOMATISCHE Installation:

• DFX-48 mit ihrem PC über USB und schalten sie die DFX-48 an.
• Windows erkennt die neue Hardware und fragt sie ob ein neuer Treiber über Internet gesucht werden und anschließend installiert wedren kann: Akzeptieren sie dies Option. Windows versucht die Treiber automatisch zu installieren. Nach einiger Zeit informiert sie Windows ob der Treiber installiert wurde oder nicht.

• Schließen Sie den DFX-48 noch nicht an ihren PC an!
• Die Installationsdaté für den Treiber führen Sie auf der mitgelieferten CDROM oder Sie konnen Sie von der SYNQ-Website herunterlagen (Download-Bereich des DFX-48).
• ENTPACKEN (Unzip) Sie die Datei und doppelklicken Sie die EXE-Datei "PL-2303 Driver Installer.exe" und folgen Sie den Anweisungen zur korrekten Installation des Treibers.

Um zu überprüfen, ob der Treiber korrekt installiert ist, öffnen Sie den Windows Geräte manager und überprüfen, ob der Treiber verfügbar ist. Sie können auch überprüfen, welcher COM-Port emuliert wird (in den meisten Fällen ist es COM3, wie auf der Abbildung angegeben) Um die gelisteten Treiber sehen zu konnen, sollen sie den DFX-48 an den PC anschließen

Poorten (COM & LPT) Communicatiepoort (COM1) ECP-printerpoort (LPT1) Silicon Labs CP210x USB to UART Bridge (COM3) Processors

Hinweis: die in Windows angegebene Treiberbezeichnung kann je nach der in Ihr dem DFX-48 verwendeten Hardware variieren!

- Teil2 - Installation der DLP-6 PC-Software

Die DFX-48 PC-Software finden Sie auf die mitgelieferten CDROM oder sie konnen Sie von der SYNQ-Website herunterlagen (Download-Bereich des DFX-48).

• Doppelklicken Sie die Daten mit dem Name "DFX48Setup_V101.exe" und folgen Sie den Anweisungen zur Installation der Software.

- Teil3 - Erstbenutzung

• Schlieben Sie zunachst den DFX-48 mit Hilfe eines USB-Kabels über USB an ihren PC an.
• Der USB-Ausgang des PC wird von der Software als ein RS-232 Anschluss angesehen. Aus thisem Grund müssen Sie bei der ersten Benutzung der Software den korrekten RS232 Port einstellen:
• Starten Sie die PC-Software. In der linken oberen Ecke werden Sie rechts ein Zeichen entdecken, das anzeigt, dass die Software nicht an den Prozessor angeschlossen ist.
• Offnen Sie das "FILE" Menu und wahlen Sie die "RS-232" Option.
• Gewöhlich mussen Sie "COM3" auswahlen. Um sicher zu gehen konnen Sie die COM-Ports im Windows® Geräte Manager überprüfen.
• Offnen Sie wieder das "FILE" Menu und wahlen Sie "CONNECT": oder einfach auf das Icon auf dem Hauptbildschirm klichen

Wenn die Software eine Verbindung zum Prozessor herstellen kann, werden Sie rechts das Zeichen sehen. Wenn das nicht funkioniert, müssen Sie auch einige andere COM-Einstellungen wahlen und erneut versuchen, eine Verbindung herzustellen.

ÜBERPRÜFEN DER SOFTWARE-VERSION

Öffnen Sie das "HELP" Menu und wahlen Sie die "About" Option. Im Popup-Fenster können Sie die Software-Version und das Erstätigungsdatum des Programms sehen:

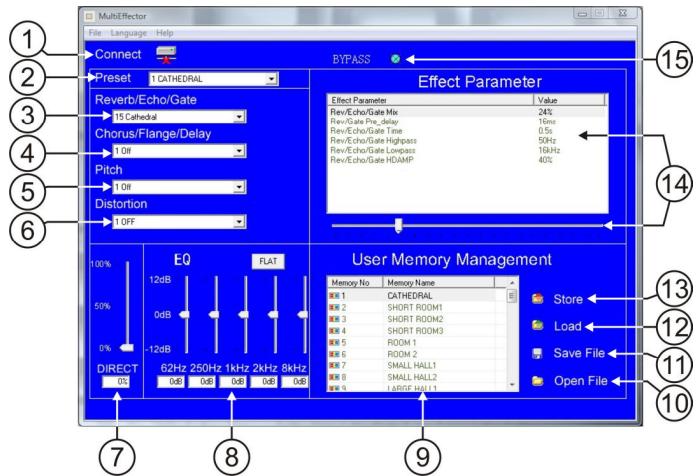

VERWENDUNG DER SOFTWARE:

Denken Sie stets daran, dass die Software immer mit dem Prozessor verbunden ist, so dass alle von Ihnen geänderten Parameter und Einstellungen sofort an den DFX-48 übertragen werden! Dies bedeutet, dass sie die Interaktion mit dem Effektiven Ihres Tonsystems "live" ist. Auf dem Bildschirm können Sie erkrennen, dass die PC-Software über ein sehr bediener freundliches Interface mit anklickbaren Symbolen (Icons) verfügt.

1. CONNECT ICON: klichen Sie thises Icon, um die Verbindung zum DFX-48 herzustellen oder ztrennen. Ein rotes Kreuz zeigt an, dass die Verbindung zum Prozessor getrennt ist. Hinweis: während der Verwendung der PC-Software muss die Verbindung zum DFX-48 stehen!
2. PRESET (Voreinstellung): hier konnen Sie aus den 48 Standard-Effekten auswahlen. Mit den anderen Tasten/Schiebern konnen Sie den Effekt anpassen und einthern neuen Namen auf dem Prozessor und/oder der Hardisk Ihres PC speichern.
3. REVERB/ECHO/GATE: wahlen Sie einen der 27 Parameter und passen Sieihn nach Belieben weiter an.
4. CHORUS/FLANGE/DELAY: wahlen Sie einen der 27 Parameter und passen Sieihn nach Belieben weiter an.
5. PITCH: wahlen Sie einen der 25 Parameter und passen Sie hin nach Belieben weiter an.
6. DISTORTION: wahlen Sie eine der 14 Verzerrungen und passen Sie sie nach Belieben weiter an.
7. DIRECT: um die richtige Balance zwischen dem ursprünglichen und dem Effekt-Signal zu erhalten.
8. EQUALIZER: ein 5-Band-Equalizer zur weiteren Änderung des Effekt-Signals; Drücken Sie die FLAT-Taste, um den Equalizer auszuschalten.
9. EFFECTS LIST: listened to den Name der zeit im DFX-48 geladenen Effekte.
10. OPEN FILE: dient zum Laden von vorher gespeicherten Effekten von der Harddisk in die PC-Software (und den DFX-48), damit Sie diese verwenden und/oder weiter anpassen können.
11. SAVE FILE: Sie können alle Effekte auf einmal oder nur einen bestimmten Effekt in einer Daten abspeichern. Ein Pop-Up-Fenster erscheint:

Only save memory xx: nur der von Ihnen in der EFFECTS LIST (9) ausgewählte Effekt wird auf der Hardisk gespeichert. Sie konnen der Daten einen beliebigen Namen geben, die Erweiterung ".ef" wird hinzugefügt.
- Save all memory: alle 48 benutzdefinierten Effekte werden auf der Harddisk in einer Daten gespeichert. Sie können den Datie einen beliebigen Namegen geben, die Erweiterung „mef" wird hinzugefügt.

1. LOAD:性和安全的调用。Load将安全配置到PC-Software上，以确保安全运行。Load将安全配置到PC-Software上，以确保安全运行。

2. ENTER: dient zum Abspeichern des garde von ihren geschaffenen/abgeänderten Effekt im DFX-48, damit dieser verwendet werden kann, wenn der PC nicht mehr angeschlossen ist:

3. In der EFFECTS LIST (9) wahren Sie zunachst den Platz, an dem Sie den neuen Effekt speichern sollen (einen der 48 verfügbaren Pläte)

4. Drucken Sie die ENTER-Taste, ein Pop-Up-Fenster erscheint.
5. Geben Sie einen beliebigen Namein ein (maximal 12 Zeichen!)

6. Drücken Sie die OK-Taste: der Effekt wird im DFX-48 auf dem von Ihnen ausgewählten Platz gespeichert.

7. EFFECT PARAMETER: alle Effekt-Parameter werden aufgelistet. Sie konnen einen der Parameter auswahlen undihn sehr leicht mit dem Schieber (Slider) unter der List anpassen. Sie werden den Effekt sofort horen!

8. BYPASS: drücken Sie einfach die grüne Taste, um den Effekt an-/auszuschalten.

TECHNISCHE DATEN

Spanningsversorgung:	90Vac ~ 240Vac, 50Hz
Sicherung:	20mm Glassicherung 250V 1A träge
Frequenzbereich:	20-20.000Hz (+/-0,25dB)
THD + noise:	<0.03% @ 1kHz, 0dB
Signalauschabstand (IHF-A):	>95dB @ 1kHz.
Eingangspegel:	-20dB/+4dB
Impedanz Eingang:	40kΩ symmetrisch
	20kΩ asymmetrisch
Impedanz Ausgang:	66Ω symmetrisch
	33Ω asymmetrisch
AD/DA:	24bit Sigma/Delta
Abtastgeschwindigkeit:	48kHz
MIDI:	5-Pin DIN (in/thru/out)
EINZELEFFEKT-VOREINSTELLUNGEN:	Nummer = 36
	Cathedral, Short Room 1+2+3, Room 1+2, Small Hall 1+2, Large Hall 1+2, Short Plate, Vocal Plate, Church 1+2, Delay 1+2, Triplet Delay, Multitap Delay, Gated Reverb 1+2, Gated Plate 1+2, Stereo Echo, Triplet Echo, Chorus Light 1+2, Chorus Medium 1+2, Chorus Fast 1+2, Resonant Chorus, Long Time Chorus, Leslie Slow, Pitch.
MULTIEFFEKT-VOREINSTELLUNGEN:	Nummer = 12
	Delay&Reverb 1+2, Chorus&Reverb 1+2, Flanger&Reverb 1+2, Chorus&Delay 1+2, Distortion&Chorus, Distortion&Delay, Distortion&Gate, Pitch&Delay.
Abmessungen:	482(W) x 44(H) x 152(D) mm
Gewicht:	2,00kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
