BEDIENUNGSANLEITUNG DLP6 JBSYSTEMS LIGHT

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

UTILISATION DES MENUS ET DES REGLAGES GENERAUX

Dynamisch bereik: 102 dB

THD + ruis: <0.003% @ 1kHz, 0dB

Signaal/ruisverhouding (IHF-A): >100dB @ 1kHz.

Crosstalk: >95dB

Ingangsniveau (max):

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these SynQ®-Produkt entschieden haben.itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochigkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

VERGESSEN SIE NICTI IHREN DLP-6 ZU REGISTRIEREN.

SIE BEKOMMEN DANN AUTOMATISCH EINE NACHRicht,

WENNS WICHTIGE PRODUKTINFORMATIONEN GIBT!

→ REGISTRIEREN UNDER: WWW.SYNQ-AUDIO.COM/REGISTER/ ←

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Professioneller digitaler Lautsprecher Management Prozessor mit 24Bit Dual DSP-Technologie

Um ihre Lautsprecher perfekt abzustammen!

• 2 Eingänge und 6 Ausgänge mit voller Routing-Kapazität der Matrix

• Beide Eingänge haben:

• 6 Band-Equalizer (parametrisch, high shelf [Höhenanhebung], low shelf [Tiefenanhebung])

• Delay (einstellbar bis zu 682ms [= 235m] in 21μs Schritten)

• Limiter (einstellbare Attack-, Release-, Threshold- und Hold-Zeit)

• Alle 6 Ausgänge haben:

• Crossover (Linkwitz/Riley, Bessel, Butterworth) mit einstellbarer Flankensteilheit (12 / 18 / 24 und 48dB/oct)

• 4 Band-Equalizer (parametrisch, high shelf [Höhenanhebung], low shelf [Tiefenanhebung])
• Delay (einstellbar bis zu 21,31ms [= 7,3m] in 21μs Schritten)
• Phasenumkehr

• Limiter (einstellbare Attack-, Release-, Threshold- und Hold-Zeit)

• 30 verschiedene Laufsprechereinstellungen können im Speicher abgelegt werden

• Password geschütztes Programm

• Firmware-Updates und Parameteinstellung über PC:

• über USB: Einfaches Setup, aber die Kabellänge ist auf 5m begrenzt

• über RS485: (optional RS485/USB Konverter erforderlich) CAT-5E Netzwerk Kabel bis zu 100m länger möglich.

Vollständige Windows® Software inbegriffen mit optisch ansprechenden und bedienerfreundlichen Einstellungsmöglichkeiten

• Softwaregesteuerte Leistungsreglung während des Betriebs um störende Knackgeräusch zu vermeiden
• LCD Display mit hellblauer Hintergrundbeleuchung, 2-zeilig mit 20 Zeichen
• Hochwertige Bauteile und robuste Bauweise machen ihn transporttauglich
• Symmetrische XLR-Ein-/Ausgänge
• Eignet sich sowohl für professionelle Beschaltung und Studios als auch für professionelle DJ's

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mit Ihrem Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung

halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.

• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

Bedienungsanleitung
- DLP-6 Anlage
- CDROM mit PC-Software
- Netzkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszuseten, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparibrären Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreiack weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klassie I Klassifizierung

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung zum Temperaturausgleich eine Zeit ausgeschaltet stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollen,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Minimalabstand um das Gerät für ausreichende Kühlung = 2cm.
  Stets Netzsteckerziehen, wenn Gerat fur langeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Die Netzsteckdose sollte immer gut erreichen sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualificierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!

• Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung befindet.

• Um den gesetzlichen Sicherheitsbestimmungen zu entsprechen, muss体系建设 geerdet werden.

• Gerät nicht offen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperatoren ausgesetzt wird.
• Plazieren und benutzten Sie das Gerät für eine langere Zeit darüber auch warmen Geräten wie Veränder, Lampen, etc., können es die Funktion des Geräts beeinträchtigen.
• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie darüber die in der Frontblende eingelassenen Löcher.
• Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.

WARTUNG

Die Reinigung des Gerats erfolgt mit einem nicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, die das Gerat beschädigen **

ANSCHLUSSE

Anschlüsse sind mit symmetrischem/ asymmetrischem XLR-Kabel möglich. Verwenden Sieitte nur hochwertige symmetrische Kabel, um unerwünschte Geräusche und Interferenzen zu vermeiden. Es gibt vielenverschiedene Mochigkeiten aber gängigerweise wird das Gerät zwischen den Ausgang des Mischers und den verschiedenen Verständern

UNBALANCED XLR

BALANCED XLR

WICHTIG: überprüfen Sie stets ihre Anschlüsse, um Verdraughtungsfehler auszuschreiben!

• Achten Sie darauf, dass alle MUTE Tasten (8) eingeschaltet sind.
• Aktivieren Sie zuerst die HF-Ausgabe: wenn ihre Verkabelung falsch ist, werden hohe Frenzen aus ihren Subwoofern kommt (aber die HF-Geräte sind noch Funktionstüchtig ©)

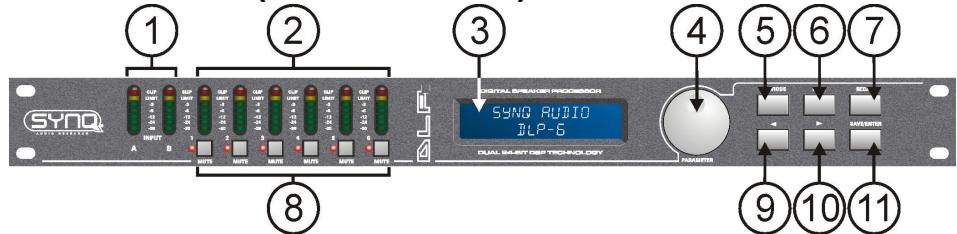

FUNKTIONEN (VORDERSEITE)

1. EINGANGSPEGELMESSER: Gibt den Pegel des ankommenden Musiksignals an.
2. AUSGANGSPEGELMESSER: Gibt den Pegel der Musiksignale an den verschiedeneen Ausgängen an.
3. MULTIFUNKTIONELLES DISPLAY: Gibt den Status der verschiedene Funktionseinstellungen an.

4. PARAMETER-ENCODER: Endlos-Drehknopf mit eingebautem Druckknopf.

5. Druckknopf: zum Durchseden der verschiedenen Ein-/Ausgänge

6. Drehknopf: zum Einstellen der verschiedene Parameter, Passwortzeichen usw. (siehe weiter unter)

7. PREVIOUS TASTE: zum rückwärts Durchseden der Untermenu-Optionen, usw.

8. NEXT TASTE: zum vorwärts Durchseden der Untermenu-Optionen, usw..

9. RECALL TASTE: zum Aufrufen von gespeicherten Programmen und zum Verlassen der Menüs
10. AUSGANG MUTE TASTEN: um die Ausgänge stumm zu schalten (rote LED leuchtet während des Mute-Modus)
11. TASTE: zum Auswahlen der verschiedenen Parameterwerte in Richtung.
12. TASTE: zum Auswahlen der verschiedenen Parameterwerte in Richtung.
13. SAVE/ENTER TASTE: zum Speichern der Programme und zum Bestätigen der Auswahr

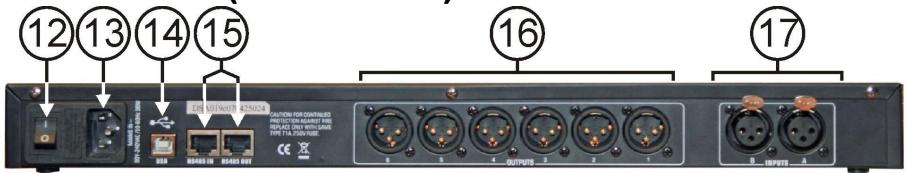

FUNKTIONEN (RÜCKSEITE)

1. EIN/AUS-SCHALTER: zum Ein-/Ausschalten der Anlage. Obwohl das Gerät mit einem Softanlauf ausgestattet ist, empfehlen wir den Prozessor vor den Verstärkern einzuschalten.
2. NETZEINGANG mit IEC -Buchse und eingebautem Sicherungssockel. Schließen Sie das mitgelieferte Netzkabel hier an.
3. USB ANSCHLUSS: zum Anschreiben des Prozessors und einen PC oder Laptop. Mit der mitgelieferten Software können Sie mit ihrem PC alle Parameter in Echtzeit einstellen. Dies ist viel praktischer, als alles direkt im Prozessor einzustellen. Weitere Informationen finden Sie auf den folgenden Seiten.
4. RS-485 IN/OUT: kann zum Miteinanderverbinden von mehreren DLP-6 Prozessoren in einer größeren Anlage unter Verwendung von CAT-5E (Ethernet) Kabeln benutzt werden. Vergessen Sie nicht die IDs der Geräte einzustellen! (siehe Kapitel "Gebrauchsanweisung"). Sie konnen diese Anschüsse ebenfalls zur Ausweitung der PC-Verbindung auf max. 100m benutzten. An der PC-Seite konnen Sie einen RS-485/USB Wandler anschließen.
5. SYMMETRISCHE AUSGÄNGE: verwenden Sie symmetrische XLR-Kabel, um die verschiedene Verstärker an den Prozessor anzuschreiben.
6. SYMMETRISCHE EINGänge: verwenden Sie symmetrische XLR-Kabel, um den Prozessor an den Ausgang Ihrches anzuschreiben.

BEGRIFFSERKLÄRUNGEN

Es scheint uns angebracht, hier kurz eine Begriffe zu erklären, ehe wir zur Bedienungsanleitung für die Anlage übergeben.

DELAY AM EINGANG

Bei groen Veranstaltungen und Freilicht-Anwendungen konnen Delays shear nutzlich sein, um die Verzügerung zwischen einzelnen Lautspeichergruppen auszugleichen. Zum Beispiel zwischen der Lautspeichergruppe im Bühnenbereich und den Delaytürmen werden im Publikum. Der DLP-6 kann Eingangsdelays bis zu 682,52ms oder 235,07m einführen!

DELAY AN AUSGÄNGEN

Wird zum aufeinander Abstimmten von einzelnen Teilen einer Lautsprechergruppe verwendet. Sie konnen zum Beispiel hangende Mid/High Lautsprecherboxen und Subwoofer auf dem Boden haben: in thisem Fall kann der DLP-6 die Zeitverzügerungen mit einem Delay von bis zu 21,31ms oder 7,3m an jedem Ausgang ausgleichen.

PARAMETRISCHER EQ

Ein parametrischer Equalizer ist ein sehr wirkungsvoller Bandpassfilter mit einstellbarem Gain, Mittenfrequenz und Bandbreite. Er wird oft zur Verbesserung von Lautsprechem, zur Vermeidung von Rückkopplungen, zur Ausschaltung unerwünschter Resonanzen usw. verwendet. In den meisten Fällen reicht ein parametrischer 5-Band EQ vollig aus, um einen optimalen Sound zu erzielen.

HIGH / LOW SHELF FILTER

Shelving Filter (Kuhschwanzfilter) sind nutzlich um die allgemeine Balance der Hoch- und Niederfrequenzen wiederherzustellen.

Ein Low Shelf Filter: lässt alle Frenzen passieren, aber verstärkt oder dampf Frezenzen unter der Cutoff-Frequenz um einen festgelegten Wert.

Beispiel1: wenn der allgemeine Bassfrequenzgang eines Systems schwach ist, konnen Sie einen Low Shelf Filter einsetzen, um die Niederfrequenzen zu verstärken.

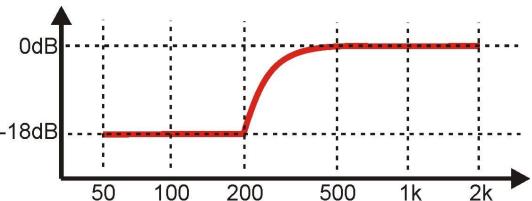

Beispiel2: Auf der Abbildung ist ein Low Shelf Filter im Einsatz mit einer Freqenz = 200Hz und einem Gain eingestellt auf -18dB alle Frequenzen unter 200Hz werden um -18dB gedampft.

Ein High Shelf Filter: lásst alle Frenzen passieren, aber verstärkt oder dampft Frenzen über der Cutoff-Frequency um einen festgelegten Wert.

Beisel: Wenn Ihre Mischung etwa zu schll klingt, konnen Sie einen High-Shef einsetzen, um die Hochfrequenzen zu dampfen, ohne eineige Frenzen vollstandig zu auszuschalten, wie das mit einem normalen High-Cut Filter der Fall ware.

HIGH-PASS / LOW-PASS / BAND-PASS FILTER

Ein Low-Pass Filter: blockt unerwünschte Hochfrequenz-Signale ab.

Beispiel: Sie können einen LP-Filter von 150Hz zum Filter des Eingangs eines Subwoofer'senetzen.

Ein Low-Pass Filter: blockt unerwünschte Niederfrequenz-Signale ab.

Beispiel: Sie können einen HP-Filter von 150Hz zum Filtern des Eingangs einer Mid/High Box einsetzen.

Ein Band-Pass Filter: Sie können einen Low-Pass und einen High-Pass Filter kombinierten, um einen BandPass Filter zu erhalten.

Beispiel: Sie können einen BP-Filter von 1,2kHz und 8,0kHz zum Filter des Eingangs des KompressionstreibersINETzen.

LIMITER (BEGRENZER) UND KOMPRESSOR - UNTERSCHEIDUNG

Der Hauptunterschied zwischen einem Begrenzer und einem Kompressor liegt im Kompressionsverhältnis. Ein Begrenzer verwendet ein Verhältnis von 10:1 bis 100:1 oder ist soger unbegrenzt, während ein Kompressor ein Verhältnis von 10:1 oder weniger verwendet.

Ein Kompressor vermindert den Dynamikumfang (lautere Teile leiser gemacht, leisere Teile lauter gemacht) und agiert so als eine Art dynamische Lautstärkensteuerung. Aus thisem Grund wird er haufig in Hörfunktstudios eingesetzt.

Ein Begrenzer "begrenzt" das Signal, sobald es den Threshold-Pegel erreicht. Aus dieser Grund werden Begrenzter halten verwendet, um Pegelspitzen zu verringn und ihre Ausrüstung zu schützen (Laufsprecher) Um so higher das Kompressionsverhältnis umso better ist der Schutz.

BEDIENUNGSCANLEITUNG

Bei der richtigen Bedienung konnen die Lautspeicher Management Prozessoren ihren Sound zur Perfektion tunen, aber von unerfahrenen oder weniger erfahrten Benutzern eingesetzt, konnen diese Geräte den Sound - und manchal auch die Lautspeicher - regelrecht zerstören! Sammeln Sie also zunachst weitere Erfahrungen und lessen Sie viel über die Mänglichkeiten dieser Geräte, thee Sie sie benutzten. Im Internet konnen Sie weitere interessante Artikel zu diesen Thema finden... Sagen Sie nicht, wir hatten Sie nicht gewarn! ©

ZWEI METHODEN ZUM REGELN DER EINSTELLUNGEN

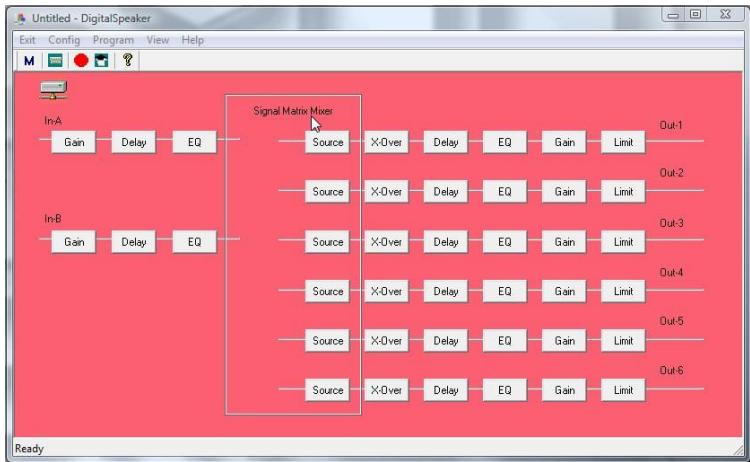

• PC-SOFTWARE: dies ist die einfache, Schnellste und unmittelbarste Methode. Weitere Erläuterungen im Nachfolgenden.

• AM DLP-6: zeitaufwendiger. Diese Methode wird nachstehend erläutert.

VERWENDUNG DER MENUS UND ALLGEMEINE EINSTELLUNG

Die vollständige Menu-Struktur ist nachfolgend illustriert: drücken Sie den DREHREGLER (4) um die verschiedene Menus durchzusehen, drücken Sie die NEXT/PREVIOUS Tasten (5&6) um die Untermenus durchzusehen. Im Nachfolgenden finden Sie weitere Informationen zu jedem Begriff. Manche Begriffe werden im vorangehenden Kapitel kurz erlautert.

EINGANGSPARAMETER - GAIN

Zum Regeln des Eingangsgains des DLP-6 Prozessors.

EINGANGSGAIN: drehen Sie den DREHREGLER (4), um den Eingangsgain von -40dB bis +12dB in 0,1dB Schritten einzustellen.
EINGANGSMUTE: drucken Sie die Taste (10) zur Aktivierung, drucken Sie die Taste (9) zur Deaktivierung.

EINGANGPARAMETER - DELAY

Auf dem Display werden die Delays in Meter, Millisekunden und Fuß (0,3048 m) angegeben. Der DLP-6 kann Eingangsdelays bis zu 682,52ms oder 235,07m einführen!

KLEINE SCHRITTE: drehen Sie den DREHREGLER (4), um das Delay in kleinen 0,21us Schritten zu regeln.
GROBE SCHRITTE: drucken Sie die / < Tasten (9&10), um das Delay in großen 5,20ms Schritten zu regeln.

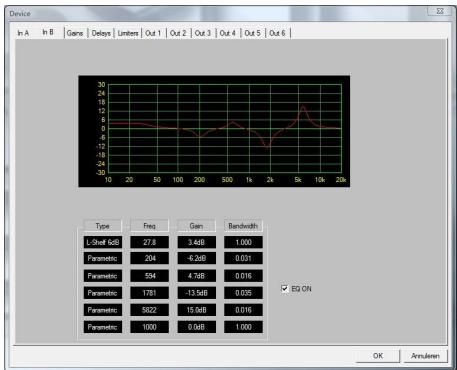

EINGANGPARAMETER - EQUALIZER

Beide Eingangskanäe sind mit einem 6-Band EQ ausgerüstet, wobei每日经济 Band individuell eingesetzt werden kann. Benutzen Sie die / < Tasten (9&10) um

zwischen den verschiedene Parametereinstellungen hin- und herzuwechseln:

• ON/OFF: Sie können jeder Band individuell ein- oder ausschalten. Einfach mit dem DREHREGLER (4) die entsprechende Aufschrift treffen.
• EQ BAND: Wahlen Sie den gewünschten EQ-Filter durch Drehen des DREHREGLERS (4): Sie können zwischen 1 und 6 wahren.

• EQ TYPE: Wahlen Sie den gewünschten EQ Filter-Typ durch Drehen des DREHREGLERS (4):

• PEQ: Parametrischer Equalizer, mit den folgenden Parametern:

GAIN: drehen Sie den DREHREGLER (4), um den Gain von -30dB bis +15dB in 0,1dB Schritten einzustellen.
。FREQ: drehen Sie den DREHREGLER (4), um die Mittenfrequenz zwischen 19,7Hz und 20kHz einzustellen.
。 BANDWIDTH (Bandbreite): direhen Sie den DREHREGLER (4), um von 0.016 (schmal) auf 4.000 (breit) zu wechseln.

• LS1: Low-Shelf 6dB mit den folgenden Parametern:

GAIN: direhen Sie den DREHREGLER (4), um den Gain von -30dB bis +15dB in 0,1dB Schritten einzustellen.
FREQ: drehen Sie den DREHREGLER (4), um die Frequenz zwischen 19,7Hz und 2kHz einzustellen.

• LS2: Low-Shelf 12dB mit den folgenden Parametern:

GAIN: drehen Sie den DREHREGLER (4), um den Gain von -30dB bis +15dB in 0,1dB Schritten einzustellen.
FREQ: drehen Sie den DREHREGLER (4), um die Freqenz zwischen 19,7Hz und 2kHz einzustellen.

HS1: HS1: High-Shelf 6dB mit den folgenden Parametern:

GAIN: drehen Sie den DREHREGLER (4), um den Gain von -30dB bis +15dB in 0,1dB Schritten einzustellen.
O F R Q : drehen Sie den DREHREGLER (4), um die Frequenz zwischen 3886Hz und 21,9kHz einzustellen.

HS2: High-Shelf 12dB mit den folgenden Parametern:

GAIN: direhen Sie den DREHREGLER (4), um den Gain von -30dB bis +15dB in 0,1dB Schritten einzustellen.

O F R Q : drehen Sie den DREHREGLER (4), um die Frequenz zwischen 3886Hz und 21,9kHz einzustellen.

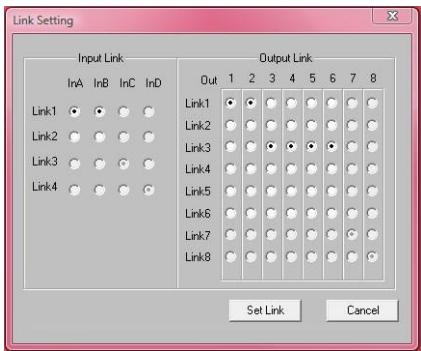

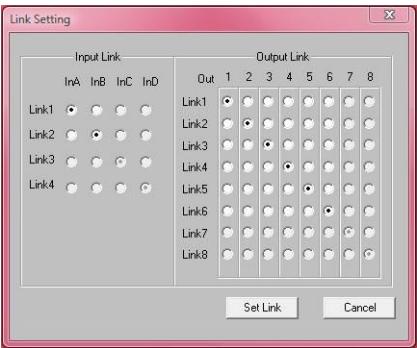

EINGANGPARAMETER -LINK EINSTELLUNGEN

Sie können die Einstellungen der Eingangskanäle A und B so mit einander verlinken, dass Sie nur einen an einem Eingang (A oder B) Einstellungen vornehmen * alle Einstellungen des anderen Eingangs sind so immer identisch. Drehen Sie den DREHREGLER (4), um den Link ON (ein) oder OFF (aus) zu schalten, drücken Sie die SAVE (Speicher)-Taste (11). Sie werden um eine Bestätigung gebeten: drücken Sie die / Tasten (9&10), um OK oder CANCEL (Abbrechen) zu wahlen und drücken Sie erneut die SAVE (Speicher) Taste (11) zur Bestätigung.

EINGANGPARAMETER-COPY EINSTELLUNGEN

Sie können die Einstellungen von einem Kanal auf den anderen kopieren ("A auf B" oder "B auf A"). Dies bedeutet, dass nur die EFFEKTIVEN EINSTELLUNGEN kopiert werden, es besteht keine ständige Synchronisierung der Kanalle! Dies sind ihre Auswahlmöglichkeiten:

• DON'T COPY (nicht kopieren): drücken Sie die / Tasten (9&10), um zu einer anderen Parameteinstellung zu wechseln.
• COPY (kopieren): drücken Sie die SAVE (Speicher) Taste (11), um die Kopierfungtion zu bestätigten → alle Einstellungen werden von einem Canal auf den anderen kopiert.

AUSGANGSPARAMETER - GAIN + PHASE + SOURCE

Zum Regel von Gain und Phase der 6 Ausgänge. Für jeder Ausgang konnen Sie auch wahlen, mit welchem Eingang er verbunden werden soll. Benutzten Sie die / < Tasten (9&10) um zwischen den verschiedenen Parameteinstellungen hin- und herzuwechseln:

• AUSGANGSGAIN: direhen Sie den DREHREGLER (4), um den Ausgangsgain von -40dB bis +12dB in 0,1dB Schritten einzustellen.
  PHASE: drehen Sie den DREHREGLER (4), um "+" (Ausgang gleichphasig zu Eingang) oder "-(Ausgang gegenphasig zu Eingang) zu wahlen
• SOURCE SELECT (Quellenwahl): drehen Sie den DREHREGLER (4), um den Eingang zu wahlen, der mit dem ausgewählten Ausgang verbunden werden soll:

OFF: der gewählte Ausgang ist nicht in Betrieb.
A: gewähler Ausgang ist mit Eingang A verbunden.
B: gewähler Ausgang ist mit Eingang B verbunden.
- A+B: gewähler Ausgang ist mit Eingang A und B verbunden.

AUSGANGSPARAMETER - DELAY

Auf dem Display werden die Delays in Meter, Millisekunden und Fuß (0,3048 m) angegeben. Sie können Delays von bis zu 21,31ms oder 7,34m wahlen!

• KLEINE SCHRITTE: drehen Sie den DREHREGLER (4), um das Delay in kleinen 0,21μs Schritten zu regeln.
  GROSE SCHRITTE: drucken Sie die / < Tasten (9&10), um das Delay in große 5,20ms Schritten zu regeln.

AUSGANGPARAMETER - EQUALIZER

Alle Ausgangskaniele sind mit einem 4-Band EQ ausgerüstet, wobei jedem Band individuell eingesetzt werden kann. Benutzen Sie die / < Tasten (9&10) um zwischen den verschiedenen Parametereinstellungen hin- und herzuwechseln:

• ON/OFF: Sie können每日经济 Band individuell ein- oder ausschalten. Einfach mit dem DREHREGLER (4) die entsprechende Auswahl treffen.
• EQ BAND: Wahlen Sie den gewünschten EQ-Filter durch Drehen des DREHREGLERS (4): Sie können zwischen 1 und 4 wahren.

• EQ TYPE: Wahlen Sie den gewünschten EQ Filter-Typ durch Drehen des DREHREGLERS (4):

• PEQ: Parametrischer Equalizer, mit den folgenden Parametern:

GAIN: drehen Sie den DREHREGLER (4), um den Gain von -30dB bis +15dB in 0,1dB Schritten einzustellen.

。FREQ: drehen Sie den DREHREGLER (4), um die Mittenfrequenz zwischen 19,7Hz und 20kHz einzustellen.

。 BANDWIDTH (Bandbreite): direhen Sie den DREHREGLER (4), um von 0.016 (schmal) auf 4.000 (breit) zu wechseln.

LS1: Low-Shelf 6dB mit den folgenden Parametern:

GAIN: drehen Sie den DREHREGLER (4), um den Gain von -30dB bis +15dB in 0,1dB Schritten einzustellen.
○FREQ: drehen Sie den DREHREGLER (4), um die Frequenz zwischen 19,7Hz und 2kHz einzustellen.

LS2: Low-Shelf 12dB mit den folgenden Parametern:

GAIN: drehen Sie den DREHREGLER (4), um den Gain von -30dB bis +15dB in 0,1dB Schritten einzustellen.
○FREQ: drehen Sie den DREHREGLER (4), um die Frequenz zwischen 19,7Hz und 2kHz einzustellen.

HS1: High-Shelf 6dB mit den folgenden Parameterern:

GAIN: drehen Sie den DREHREGLER (4), um den Gain von -30dB bis +15dB in 0,1dB Schritten einzustellen.
O F R Q : drehen Sie den DREHREGLER (4), um die Frequenz zwischen 3886Hz und 21,9kHz einzustellen.

HS2: High-Shelf 12dB mit den folgenden Parametern:

GAIN: drehen Sie den DREHREGLER (4), um den Gain von -30dB bis +15dB in 0,1dB Schritten einzustellen.
O F R Q : drehen Sie den DREHREGLER (4), um die Frequenz zwischen 3886Hz und 21,9kHz einzustellen.

AUSGANGPARAMETER-HIGH-PASS FILTER (CROSSOVER)

Alle Ausgänge sind mit einem voll regelbarem High-Pass Filter ausgestattet. Benutzen Sie die / < Tasten (9&10) um zwischen den verschiedenen Parameteinstellungen hin- und herzuwechseln:

• CUTOFF FREQUENCY (Trennfrequency): drehen Sie den DREHREGLER (4), um die Freqenz zwischen 19,7Hz und 21,9kHz einzustellen oder sie auf (OFF) zu stellen.
• FILTER TYPE (Filtertyp): drehen Sie den DREHREGLER (4), um einen Filtertyp (Butterworth, Bessel oder Linkwitz-Riley) und die entsprechende Flankensteilheit (12dB/occt, 18dB/occt, 24dB/occt oder 48dB/occt) auszuhalten

AUSGANGPARAMETER - LOW-PASS FILTER (CROSSOVER)

Alle Ausgänge sind mit einem voll regelbarem Low-Pass Filter ausgestattet. Benutzen Sie die / Tasten (9&10) um zwischen den verschiedenen Parameteinstellungen hin- und herzuwechseln:

• CUTOFF FREQUENCY (Trennfrequency): drehen Sie den DREHREGLER (4), um die Freqenz zwischen 19,7Hz und 21,9kHz einzustellen oder sie auf (OFF) zu stellen.
• FILTER TYPE (Filtertyp): drehen Sie den DREHREGLER (4), um einen Filtertyp (Butterworth, Bessel oder Linkwitz-Riley) und die entsprechende Flankensteilheit (12dB/occt, 18dB/occt, 24dB/occt oder 48dB/occt) auszuwählen.

AUSGANGPARAMETER - LIMITER

Alle Ausgänge sind mit einem voll regelbarem Limiter (Begrenzer) ausgestattet. Benutzen Sie die

/ < Tasten (9&10) um zwischen den verschiedenen Parameteinstellungen hin- und herzuwechseln:
- ON/OFF: Drehen Sie den DREHREGLER (4), um den Limiter ON (ein) oder OFF (aus)zu schalten.
- THRESHOLD: drehen Sie den DREHREGLER (4), um den Threshold-Wert zwischen -20dBu und +20dBu in 1dBu-Schritten einzustellen.
- RATIO (Verhältnis): Drehen Sie den DREHREGLER (4), um das Kompressionsverhältnis des Limiters einzustellen:

Niedrige Verhältnisse: 1,2 / 1 1,5 / 1 2 / 1 3 / 1 4 / 1 6 / 1
- Höhere Verhältnisse: 10/1 20/1 Unendlich (Brickwall Limiter)

Wenn Sie den Lmiter als Schutzeinrichtung einsetzen wollen, sollenn Sie ein hoheres Kompressionsverhältnis wahlen (20/1 oder unendlich)

• ATTACK: Drehen Sie den DREHREGLER (4), um die Attack-Zeit einzustellen: 0,5ms ~ 1ms ~ 2ms ~ 5ms ~ 10ms ~ 20ms ~ 50ms.
• RELEASE: Drehen Sie den DREHREGLER (4), um die Release-Zeit einzustellen: 0,5ms ~ 10ms ~ 20ms ~ 50ms ~ 100ms ~ 200ms ~ 500ms.

AUSGANGSPARAMETER - LINK-EINSTELLUNGEN

Sie konnen die Einstellungen des gewährten Ausgangskanals mit einem oder mehreren der übrigen 5 Ausgänge verlinken. Sie brauchen nur den aktuellen Ausgang einzustellen alle Einstellungen der verlinkten Ausgänge werden stets identisch sein. Anhand des nachstehenden Beispiens wird Hnien erlautert,

wie Sie einen oder mehrere Ausgänge miteinander verlinken konnen:

Beispiel: wir werden Ausgang1 "OP1" mit den Ausgängen "OP3" und "OP5" verlinken (und NICHT mit den Ausgängen "OP2", "OP4" und "OP6"):

• Abbildung A: Drehen Sie den DREHREGLER (4), um den Link OFF (aus) zu stellen. Drücken Sie die Taste(10) für den folgenden Ausgang.
• Abbildung B: Drehen Sie den DREHREGLER (4), um den Link ON (aus) zu stellen. Drücken Sie die Taste(10) für den folgenden Ausgang.
• Abbildung C: Drehen Sie den DREHREGLER (4), um den Link OFF (aus) zu stellen. Drücken Sie die Taste(10) für den folgenden Ausgang.
• Abbildung D: Drehen Sie den DREHREGLER (4), um den Link ON (aus) zu stellen. Drücken Sie die Taste(10) für den folgenden Ausgang.
• Abbildung E: Drehen Sie den DREHREGLER (4), um den Link OFF (aus) zu stellen
• Abbildung F: Drücken Sie die SAVE (Speicher) Taste (11) zur Bestätigung → Die Linkstellungen!

OP:1 LINK SETTING
OP2:OFF
OP:LINK SETTING
OP3:ON
OP:LINK SETTING OP:OFF
OP:LINKSETTING
OPS:ON
OP:1 LINK SETTING
OP6:OFF
LINKING DATA
PLEASE WAIT

AUSGANGPARAMETER-COPY EINSTELLUNGEN

Sie können die Einstellungen des aktuellen Ausgangskanals auf einen oder mehrere der übrigen Ausgänge kopieren. Dies bedeutet, dass nur die EFFEKTIVEN EINSTELLUNGEN kopiert werden, es besteht keine ständige Synchronisierung der Kanäle!
- Drehen Sie den DREHREGLER (4), um den Zielkanal, auf den Sie die Einstellungen (des aktuellen Ausgangs) kopieren möchten, auszuwahlen.
- Drücken Sie die SAVE (Speicher) Taste (11), um die Kopierfungtion zu bestätigten alle Einstellungen werden von einem Kanal auf den anderen kopiert.
Sie konnen nach Belieben weitere Zielausgänge zum Kopieren der aktuellen Einstellungen auswahlen.

MAIN MENU (Hauptmenu) - PROGRAM: Load settings (Laden der Einstellungen)

Sie können jegliche persönliche Einstellungen vormehmen, allerdings verfügt der DLP-6 zur vereinfachten Handhabung auch über eineitive vorprogrammierte Standardkonfigurations. Wenn Sie要考虑, konnen Sie diese Standardeinstellungen als Grundgerüst für ihre Konfiguration benutzten und alle Parameter schrittweise feinabstimmten. Auf der letzten Seite des vorliegenden Handbuch's finden Sie eine Übersicht der Standardeinstellungen.

• Drücken Sie den DREHREGLER (4) bis das erste Display rechts erscheint.
• Drücken Sie die ENTER Taste (11) um in das Untermenü "Program" zu gelangen.

Das Display zeigt jetzt "Load presets" (Voreinstellungen laden) an

• Drücken Sie erneut die ENTER Taste (11) und drehen Sie den DREHREGLER (4), um eine der Voreinstellungen zu wahren:

1: 2x2-WAY+SUM X-OVER
2: 2x3-WAY X-OVER
- 3:4WAY X-OVER + 2
4:5WAY X-OVER + 1
- 5:6WAY X-OVER
- 6: Muted all

• Drücken Sie die ENTER Taste (11) zur Bestätigung ihrer Wahl Die gewährten Standardeinstellungen werden geladen.

Sie konnen eine Feinabstimmung dieser Standardkonfiguration vornehmen und es als ein Benutzerprogramm abspeichern (im Nachfolgenden wird die Vorgehensweise erlautert

MAIN MENU - PROGRAM: Store a Program (Speichern von Programmen) (1-30)

Sie konnen bis zu 30 personalisierte Benutzerprogramme abspeichern. Zunachst müssen Sie die kompletten Parameteinstellungen vormehen. Wenn das abgeschlossen ist, können Sie diese folgendermaßen abspeichern:

• Drücken Sie die ENTER Taste (11) um in das Untermenü "Program" zu gelangen.
• Drücken Sie die NEXT Taste (6) bis das Display "Store a program" (ein Programm speichern) anziegt
• Drücken Sie die ENTER Taste (11) und drehen Sie den DREHREGLER (4), um den Ort (1 to 30), an dem Sie Ihr Programm speichern möchten.
• Drücken Sie die NEXT Taste (6), um einen Namen für das Programm einzugeben Der Cursor blinkt in der zweiten Zeile des Displays.
• Drehen Sie den DREHREGLER (4), um ein Zeichen auszuwahlen und drücken Sie die NEXT Taste (6), um das folgende Zeichen einzusetzen, ...
• Wenn der Name fertig ist, drücken Sie die ENTER Taste (11), um das Programm abzuspeichern.

MAIN MENU - PROGRAM: Load a Program (Laden eines Programms) (1-30))

Sie können bis zu 30 personalisierte Benutzerprogramme abspeichern. Befolgen Sie die vor angegebenen Schritte, um eines der 30 Programme zu laden:

• Drücken Sie den DREHREGLER (4) bis das ersten Display rechts erscheint.
• Drücken Sie die ENTER Taste (11) um in das Untermenü "Program" zu gelangen.
• Drücken Sie die NEXT Taste (6) bis das Display "Load a program" (ein Programm laden) anziegt
• Drucken Sie die ENTER Taste (11) und drehen Sie den DREHREGLER (4), um das zu ladende Programm auszuwahlen.
• Drücken Sie die ENTER Taste (11) zur Bestätigung ihrer Wahl Das ausgewählte Programm wird geladen und ist bereit zur Nutzung.

MAIN MENU (Hauptmenu) - SECURITY: Lock type (Sperrtyp)

Stellen Sie sich vor, Sie haben lange an einer perfekten Einstellung garbeitet und irgend ein Idiot verändert alles, ohne sich bewusst zu sein, was er tut: ein absolutes Desaster und im schlimmsten Fall werden

dadurch soccer Laufsprecher beschädigt ... Aus dieserm Grund bieten wir. Ihn die Möglichkeit, ihre Einstellungen zu sperren! So konnen Sie ihre Vorarbeit schützen:

• Drücken Sie den DREHREGLER (4) bis das ersten Display rechts erscheint.
• Drücken Sie die NEXT Taste (6) bis das Display "SECURITY" anziegt.
• Drücken Sie die ENTER Taste (11) um in das Untermenü "zu gelangen.

• WENN DER PROZESSOR GESPERRT IST: Sie werden um Ihr Password zur Aufhebung der Sperre gebeten (Display rechts erscheid):

• Drehen Sie den DREHREGLER (4), um ein Zeichen auszuwahlen und drücken Sie die NEXT Taste (6), um das folgende Zeichen einzusetzen, ...

• Wenn das Password eingeben ist, drücken Sie die ENTER Taste (11) zur Bestätigung.

• WENN DER PROZESSOR NICT GESPERRT IST: Sie haben 4 verschiedene Morgenkeiten, den Prozessor zu sprengen:

- Locktype = Modify (Ändern)

Alle Parameter und Einstellungen sind sightbar aber nicht veränderbar ohne vorherige Eingabe eines Passwords. Nur die Mute-Schalter können benutzt werden:

• Drücken Sie den DREHREGLER (4) bis das ersten Display rechts erscheint.
• Drücken Sie die ENTER Taste (11) → Sie werden gebeten ein Password festzulegen.
• Drehen Sie den DREHREGLER (4), um ein Zeichen auszuwahlen und drücken Sie die NEXT Taste (6), um das folgende Zeichen einsuzetzen, ... (n vergessen!!!)
• Wenn das Password eingegeben ist, drücken Sie die ENTER Taste (11) zur Bestätigung. Hinweis: wenn Sie kein Password festlegen möhen, geben Sie einfach nichts ein.

• Locktype = Modify & View (Ändern & Anzeigen)
  Sie können die Parameter und Einstellungen weiter sehen noch verändern ohne vorherige Eingabe eines Passwords. Nur die Mute-Schalter können benutzt werden:
• Drücken Sie den DREHREGLER (4) bis das ersten Display rechts erscheint.
• Drücken Sie die ENTER Taste (11) → Sie werden gebeten ein Password festzulegen.
• Drehen Sie den DREHREGLER (4), um ein Zeichen auszuwahlen und drücken Sie die NEXT Taste (6), um das folgende Zeichen einszusetzen, ... (n vergessen!!!)
• Wenn das Password eingegeben ist, drücken Sie die ENTER Taste (11) zur Bestätigung. Hinweis: wenn Sie kein Password festlegen möchten, geben Sie einfach nichts ein.

• Locktype = Modify & Mute (Ändern & Dämpfen)

Alle Parameter und Einstellungen sind sightbar aber nicht veränderbar ohne vorherige Eingabe eines Passwords. Auch die Mute-Schalter sind gespeit:

• Drucken Sie den DREHREGLER (4) bis das ersten Display rechts erscheint.
• Drücken Sie die ENTER Taste (11) → Sie werden gebeten ein Password festzulegen.
• Drehen Sie den DREHREGLER (4), um ein Zeichen auszuwahlen und drücken Sie die NEXT Taste (6), um das folgende Zeichen einszusetzen, ... (n vergessen!!!)
• Wenn das Password eingegeben ist, drücken Sie die ENTER Taste (11) zur Bestätigung. Hinweis: wenn Sie kein Password festlegen möchten, geben Sie einfach nichts ein.

Sie konnen die Parameter und Einstellungen weder sehen noch verändern ohne vorherige Eingabe eines Passwords. Auch die Mute-Schalter sind gesichert:
- Drucken Sie den DREHREGLER (4) bis das ersten Display rechts erscheint.
- Drücken Sie die ENTER Taste (11) → Sie werden gebeten ein Password festzulegen.
- Drehen Sie den DREHREGLER (4), um ein Zeichen auszuwahlen und drücken Sie die NEXT Taste (6), um das folgende Zeichen einszusetzen, ... (n vergessen!!!)
- Wenn das Password eingegeben ist, drücken Sie die ENTER Taste (11) zur Bestätigung. Hinweis: wenn Sie kein Password festlegen möchten, geben Sie einfach nichts ein.

WARNING! Vergessen Sie Ihr Password nicht, notieren Sie es an einer sicheren Stelle. Das Password KANN NICTT wiedererlangt werden, wenn es vergessen wird oder verloren Goes!!!

MAIN MENU - CONFIG:

In einer groen Anlage konnen mehrere Prozessoren eingesetzt werden und mit RS-485 Anschlüssen an der Rückfront (15) miteinander verbunden werden. Um jeder Prozessor zu identifizieren, benötigen sie alle eine individuelle Gerätekennung.

So können Sie die Gerätekennung (Device ID)ändern:

• Drücken Sie den DREHREGLER (4) bis das ersten Display rechts erscheint.
• Drucken Sie die NEXT Taste (6) bis das Display “CONFIG” anziegt
• Drücken Sie die ENTER Taste (11) um in das Untermenü "zu gelangen.
• Drehen Sie den DREHREGLER (4), um die Gerätekennungsnummer zuändern (1 16 , effektive ID ist mit einem Stern "艹" gekennzeichnet)
• Drucken Sie die ENTER Taste (11) zur Bestätigung.

MAIN MENU - DUMP PROGRAM:

Es ist möglich, die Benutzerprogramme von einer "Master"-Einheit [Netzwerkkabel angeschlossen an RS-485 Ausgang (15)] auf eine oder mehrere "Slave"-Einheiten [Netzwerkkabel angeschlossen an RS-485 Eingang (15)] zu kopieren. Gleichzeitig mussen Sie die Master- und Slave-Einheiten so einstellen, dass die Kommunikation möglich ist. (Lesen Sie auch den folgenden Punkt "RECEIVE DUMP" (Dump erhalten), ehe Sie starten!)

So konnen Sie die Master-EinheitVBoreiten:

• Drucken Sie den DREHREGLER (4) bis das ersten Display rechts erscheint.
• Drücken Sie die NEXT Taste (6) bis das Display "DUMP PROGRAM" anziegt
• Drucken Sie die ENTER Taste (11) um in das Untermenü "zu gelangen.
• Das Display zeitigt an: "Are you sure?" (Sind Sie sicher?) und bietet "NO" (Nein) an
• Drehen Sie den DREHREGLER (4), um das "NO" in "YES" zu verwandeln und ein Dump zu setzen.

JETZT WARTEN und zunachst die SlavesVBorbereiten (siehe nachfolgender Punkt), ehe Sie fortfahren!

• Drücken Sie die ENTER Taste (11) zur Bestätigung Der Master startet mit dem Dumping aller Programme. Wenn ein Fehler auftritt, zeigt das Display "ERR" an.

Hinweis: der Dumping-Vorgang kann nicht unterbrochen werden. Wenn der Dump abgeschlossen ist, kehrt der Master wieder in den normalen Betriebsmodus zurück.

MAIN MENU - RECEIVE DUMP (Dump erhalten):

Es ist möglich, die Benutzerprogramme von einer "Master"-Einheit [Netzwerkkabel angeschlossen an RS-485 Ausgang (15)] auf eine oder mehrere "Slave"-Einheiten [Netzwerkkabel angeschlossen an RS-485 Eingang (15)] zu kopieren. Gleichzeitig müssen Sie die Master- und Slave-Einheiten so einstellen, dass die Kommunikation möglich ist. (Lesen Sie auch den vorangehenden Punkt "DUMP PROGRAM", ehe Sie starten!)

So konnen Sie die Slave-EinheitVBoreiten:

• Drucken Sie den DREHREGLER (4) bis das erste Display rechts erscheint.
• Drücken Sie die NEXT Taste (6) bis das Display "RECEIVE DUMP" anzeigt
• Drücken Sie die ENTER Taste (11), um den Empfangvorgang zu starten. Das Display zeigt "RECEIVING DUMP" an, während die Einheit auf den Master wartet.

JETZT können Sie das DUMP Programm auf dem Master starten!

Hinweis: drücken Sie die RECALL Taste (7), wenn Sie den Vorgang unterbrenchen möchten. Wenn der Dump abgeschlossen ist, keht der Slave wieder in den normalen Betriebsmodus zürück

PC SOFTWARE

Unser persönlicher Favorit, weil es so viel Schneller besteht! Die PC-Software ist sehr benutzerfreundlich und erfordert nicht viel Erläuterung. Wenn Sie sich mit dem Umgang von allen Parametern vertraut sind, können Sie sie那么简单 einsetzen und wir geben Ohnen nur eine grunderläuterungen. Sie haben zwei Möglichkeit den DLP 6 an ihren PC anzuschliesen:

• Via USB: Das ist der einfache Weg, aber die Kabellänge ist auf 5m begrenzt. Benutzten sie ein einfaches USB Kabel und schreiben sie es an den USB Port auf der Rückseite des DLP-6 und an einen USB Slot an ihrem PC an.
• Via RS485: Das ist etwas komplizierter, damit können sie ein Kabel mit bis z. 100m verwenden. Sie bereits einen optional erhaltlichen RS485/USB Konverter (siehe Bild). Stecken sie die eine Seite eines Standard CAT-5E Netzwerk Kabels in einen der RS-485 Buchse auf der Rückseite des DLP-6. Verbinden sie die andere Seite des Netzwerk Kabels mit dem RJ-45 Eingang des RS485/USB Konverter und stecken diesen in einen frei en USB Port an ihre

INSTALLATION DER SOFTWARE:

Sehr wichtig: vor der Installation der Windows® Software sollenn Sie einen Treiber zur Sicherung der USB oder RS485-Kommunikation installieren!!

- Teil1 - Installation des USB-Treibers

AUTOMATISCHE Installation:

• DLP-6 mit ihrem PC (über USB oder RS485) und schalten sie die DLP-6 an.
• Windows erkennt die neue Hardware und fragt sie ob ein neuer Treiber über Internet geschucht werden und anschließend installiert wedren kann: Akzeptieren sie dies Option. Windows versucht die Treiber automatisch zu installieren. Nach einiger Zeit informiert sie Windows ob der Treiber installiert wurde oder nicht.

• Schließen Sie den DLP-6 noch nicht an ihren PC an!
• Die Installationsdatei für den Treiber finden Sie auf der mitgelieferten CDROM oder Sie konnen Sie von der SYNQ-Website herunterlagen (Download-Bereich des DLP-6).
• ENTPACKEN (Unzip) Sie die Datei und doppelklichen Sie die EXE-Datei "PL-2303 Driver Installer.exe" und folgen Sie den Anweisungen zur korrekten Installation des Treibers.

Um zu überprüfen, ob der Treiber korrekt installiert ist, öffnen Sie den Windows Geräte manager und überprüften, ob der Treiber verfügbar ist. Sie können auch überprüften, welcher COM-Port emuliert wird (in den einzelnen Fällen ist es COM3, wie auf der Abbildung angegeben) Um die gelisteten Treiber sehen zu

konnen, sollenen sie den DLP 6 an den PC anschließen und anschalten.

Hinweis: die in Windows angegebene Treiberbezeichnung kann je nach der in Ihrem DLP-6 verwendeten Hardware variieren!

- Teil2 - Installation der DLP-6 PC-Software

Die DLP-6 PC-Software find Sie auf die mitgelieferten CDROM oder Sie können Sie von der SYNQ-Website herunterllen (Download-Bereich des DLP-6).

• Doppelklicken Sie die Datei mit dem Name "DigitalSpeakerSetup_V110 SYNQ Audio.exe" und folgen Sie den Anweisungen zur Installation der Software.

- Teil3 - Erstbenutzung

Schlieben Sie zunachst den DLP-6 mit Hilfe eines USB-Kabels über USB oder RS485 an ihren PC an.
- Der USB-Ausgang des PC wird von der Software als ein RS-232 Anschluss angesehen. Aus thisem Grund müssen Sie bei der ersten Benutzung der Software den korrekten RS232 Port einstellen:

• Starten Sie die PC-Software. In der linken oberen Ecke werden Sie rechts ein Zeichen entdecken, das anziegt, dass die Software nicht an den Prozessor angeschlossen ist.
• Offnen Sie das "CONFIG" Menu und wahlen Sie die "RS-232" Option.
• Gewöhlich mussen Sie "COM3" auswahlen. Um sicher zugehnen sie können die COM-Ports im Windows Geräte Manager überprüfen.
• Öffnen Sie wieder das "CONFIG" Menu und wahlen Sie "OnLine": ein Popup-Fenster wird sich öffnen, in dem Sie "DLP-6:2In6Out" wahren müssen

Wenn die Software eine Verbindung zum Prozessor herstellen kann, werden Sie rechts das

Zeichen sehen. Wenn das nicht Funktioniert, müssen Sie auch einige andere COM-Einstellungen

wahlen und erneut versuchen, eine Verbindung herzustellen.

ÜBERPRÜFEN DER SOFTWARE-VERSION

Öffnen Sie das "HELP" Menu und wahlen Sie die "About" Option. Im Popup-Fenster können Sie die Software-Version und das Erstellungsdatum des Programms sehen:

VERWENDUNG DER SOFTWARE:

Denken Sie stets davon, dass die Software immer mit dem Prozessor verbunden ist, so dass alle von Ihnen geänderten Parameter und Einstellungen那么简单 an den DLP-6 übertragen werden! Dies bedeutet, dass Sie die Interaktion mit dem Tonneil Ihres Tonsystems "live" ist. Auf dem Bildschirm können Sie erkennen, dass die PC-Software über ein sehr bedienerfreundliches Interface mit anklickbaren Symbolen (Icons) verfügt.

Sie können die Symbole anklichen, um ihre Einstellung zu starten (starten Sie mit den "Source" (Quelle) Symbolen). Sie können eine Voreinstellung (Preset) wahren ("config" Menu, Option "preset") oder Sie können einfach ein benutzerdefiniertes Programm laden, um es weiter zu tunen:

Programm-Manager

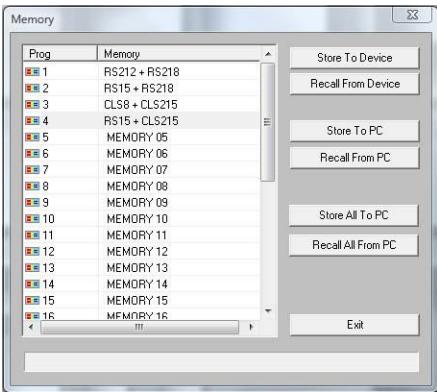

• Wahlen Sie die Option "Device Program Manage" im Menu Program. → Das Fenster "Memory" erscheidt. Das Fenster ermöglicht Ohnen Programme zwischen PC und Prozessor hin- und herzusenden und diese auf Ihrlem Laptop zu speichern/laden. Hier die verschiedene Optionen:
• Store to device (Abspeichern auf Gerät): zum Abspeichern der aktuellen Konfiguration im DLP-6. Wahlen Sie zunachst eine der 30 Speicherplätze aus, ehe Sie die "Store To Device" Taste drucken! Sie werden um einen eigenen Namegen gebeten und wenn gefragt, ob Sie safer sind, dass Sie den aktuellen Speicherplatz im Prozessor überschreiben möchten.
• Recall from device (Abrufen von Gerät): zum Abrufen einer der 30 Speicherungen im DLP-6 und zu denen Übertragung in den PC, damit Sie sie editieren/speichern können.
• Store to PC (Speichern auf PC): zum Abspeichern der ausgewählten Speicherung (1 von 30) in eine Datei auf Ihrm PC.
• Recall from PC (Abruf vom PC): zum Abruf einer Speicherung, die auf dem PC gespeichert ist, und zum Laden dieser Speicherung auf einen ausgewählten Speicherplatz.
• Store all to PC (Alles im PC speichern): zum Abspeichern des gesamten Sets von 30 Speicherungen vom DLP-6 in eine Datie auf Ihrm PC.
• Recall all from PC (Alles vom PC abrufen): zum Abrufen einer Datei, die ein Set von 30 Speicherungen enthalt, von Ihrm PC und zur Sendung des ganzen an den DLP-6.

- Verlinken der Parameter in Eingangen und Ausgangen

Invielen fällen sollen den Parameter der Ein-/Ausgänge einfach identisch sein. Um die Dinge zur vereinfachen, konnen Sie einen oder mehrere Ein-/Ausgänge verlinken Sie brauchen nur die Parameter eines Ein-/Ausgangs zu verändern, der verbundene (verlakte) Ein-/Ausgang wird gleichzeitig eingestellt!

KEINE LINKS EINGESTELLT

EINGÄNGE A&B sind verlinkt
AUSGANGE 1+2 und 3 + 4 + 5 + 6 sind verLINKT

• Offnen Sie das "CONFIG3" Menu
• Wahlen Sie die Option "Link Setting" (Einstellungen verlinken) Ein deniben abgebildeten Fensternähnliches Fenster wird sich offen.
• Stellen Sie die gewünschten Links ein:

Betrachten Sie die 2 Beispielfenster: auf dem rechten Fenster sehen Sie deutlich:

Die Eingänge sind verlinkt (Link1 = InA + InB)
Ausgabe 1 + 2 sind verLINKt (Link1 = Out1 + Out2)
Ausgabe 3 + 4 + 5 + 6 sind verLINKt (Link3 = Out3 + Out4 + Out5 + Out6)

• Sobald Sie die Links eingestellt haben, drücken Sie die "Set Link" Taste.

Hinweis: Es kann 5 Sekunden oder länger dauern, ehe sich das Fenster wieder schlieBt, das ist normal!

- Einstellung der verschiedenen Parameter

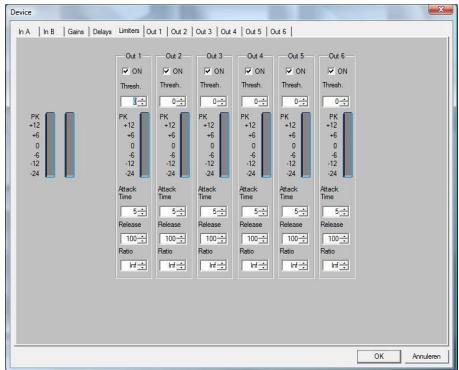

Klichen Sie einfach auf die Symbole der Parameter, die Sie verändern möhen. Der Bildschirm wird sich wie im Nachfolgenden abgebildet darstellen.

Oben auf dem Fenster haben Sie zusätzliche Schalter, die es ermöglichen leicht von einem Parameter zum nachsten zu springen.

Anmerkung 1: wenn Sie die Parameter eingeben, müssen Sie sie mit der "ENTER" Taste auf ihrer PC-Tastatur bestätigten, ansonsten werden die Werte nicht gespeichert!

Anmerkung 2: Wenn Sie bei einigen Parametern unsicher sind,lesen Sieitte die vorangehenden Kapitel fur zusätzliche Erlauterungen.

ANHANG

Karte mit im DLP-6 gespeicherten Standard-Voreinstellungen (Presents):

	PRESET NAME	OUTPUT	INPUT	HP-FILTER FREQ	LP-FILTER FREQ
1:	2x 2-way + SUM x-over	OUT1	A	19,7 Hz	1000 Hz
		OUT2	A	1000 Hz	OFF
		OUT3	B	19,7 Hz	1000 Hz
		OUT4	B	1000 Hz	OFF
		OUT5	A + B	19,7 Hz	1000 Hz
		OUT6	A + B	1000 Hz	OFF
2:	2x 3-way x-over	OUT1	A	35,1 Hz	153 Hz
		OUT2	A	153 Hz	2000 Hz
		OUT3	A	2000 Hz	OFF
		OUT4	B	35,1 Hz	153 Hz
		OUT5	B	153 Hz	2000 Hz
		OUT6	B	2000 Hz	OFF
3:	4-way x-over + 2	OUT1	A	OFF	81,1 Hz
		OUT2	A	81,1 Hz	408 Hz
		OUT3	A	408 Hz	2000 Hz
		OUT4	A	2000 Hz	OFF
		OUT5	B	OFF	OFF
		OUT6	B	OFF	OFF
4:	5-way x-over + 1	OUT1	A	OFF	40,5 Hz
		OUT2	A	40,5 Hz	153 Hz
		OUT3	A	153 Hz	1000 Hz
		OUT4	A	1000 Hz	3084 Hz
		OUT5	A	3084 Hz	OFF
		OUT6	B	OFF	OFF
5:	6-way x-over	OUT1	A	OFF	81,1 Hz
		OUT2	A	81,1 Hz	408 Hz
		OUT3	A	408 Hz	2000 Hz
		OUT4	A	2000 Hz	4000 Hz
		OUT5	A	4000 Hz	10 kHz
		OUT6	A	10 kHz	OFF
6:	All muted	OUT1	OFF	OFF	OFF
		OUT2	OFF	OFF	OFF
		OUT3	OFF	OFF	OFF
		OUT4	OFF	OFF	OFF
		OUT5	OFF	OFF	OFF
		OUT6	OFF	OFF	OFF

TECHNISCHE DATEN

Stromversorgung:	90Vac ~ 240Vac, 50Hz (30W)
Sicherung:	20mm Glassicherung 250V 1A träge
Frequenzgang:	10-20.000Hz (+/-0,1dB)
Dynamikbereich:	102 dB
THD + Noise (Gesamtklirrfaktor):	<003% @ 1kHz, 0dB
Signal-Rausch-Verhältnis (IHF-A):	>100dB @ 1kHz.
Crosstalk (Nebensprechen):	>95dB
Eingangspegel (max):	4Vrms
Eingangsmipedanz:	8kΩ symmetrisch
Ausgangsimpedanz:	150Ω symmetrisch
Ausgangspiegel (max):	2Vrms
AD/DA:	24Bit Sigma/Delta
Samplefrequenz:	48kHz
Crossover Flankensteilheit:	12, 18, 24 oder 48 dB/oct
Crossover Arten:	Butterworth, Bessel oder Linkwitz/Riley
Delay Eingänge / Schritte:	682,52ms / 21μs Schritte
Delay Ausgang / Schritte:	21,31ms / 21μs Schritte
EQ # Eingang:	6 pro Eingang
EQ # Ausgang:	4 pro Ausgang
EQ Arten:	Parametrisch, L-Shelf 6dB, L-Shelf 12dB H-Shelf 6dB, H-Shelf 12dB
EQ Verständung (Gain):	-30dB ~ +15dB / 0,1dB Schritte
EQ Bandbreite:	0.016 ~ 4 Oktaven
EQ Frequenzen:	19,7Hz ~21,9kHz
Begrenzer - Threshold:	-20dBu ~ +20dBu / 1dBu Schritte
Begrenzer - Attackzeit:	0,5 ~ 50ms
Begrenzer - Release-Zeit:	10 ~ 1000ms
Begrenzer - Kompressionsverhältnis:	1,2/1 ~unendlich/1
Abmessungen:	482(B) x 44(H) x 225(T) mm
Gewicht:	3kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version这点es Benutzerhandbuches von unserer Website

herunterladen: www.synq-audio.com
