MODE D'EMPLOI DLP6 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ®. Veuillez lore ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet apparéil.

N'OUBLIEZ PAS D'ENREGISTER VOTRE DLP-6. VOUS RECEVREZ AUTOMATIQUEMENT UN RAPPEL QUAND LES NOUVELLES MISES À JOUR DE

LOGICIEL SERONT DISPLAYABLES!

SURFEZ SUR: WWW.SYNQ-AUDIO.COM/REGISTER/

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Proceseur de gestion digitale professionnelle pour haut-parleurs, basé sur la technologie d'un double DSP à 24 bits
• Cet apparéil sert à assurer un fonctionnement parfait de vos haut-parleurs!
• Appareil à 2 entrées et 6 sorties, avec des possibités étendues de cheminement des signaux (full matrix routing)

• Les deux entrées possèdent les caractéristiques suivantes :

• égalisation à 6 bandes (paramétrique, high shelf, low shelf)

• Retard (réglable jusqu'à 682 ms [= 235 metres] par pas de 21 μs)

• Limiteur (attaque, relâche, seuil et temps de tenue sont régables)

• Les six sorties possèdent les caractéristiques suivantes :

• Crossover (Linkwitz/Riley, Bessel, Butterworth) avec pente régiable (12 / 18 / 24 et 48 dB/oct)

• égalisation à 4 bandes (paramétrique, high shelf, low shelf)
• Retard (réglable jusqu'à 21,31 ms [= 7,3 mètres] par pas de 21 μs
  Inversion de phase

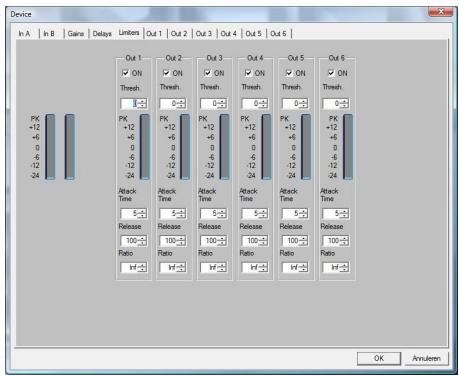

• Limiteur (attaque, relâche, seuil et temps de tenue sont régibles)

• 30 configurations de haut-parleurs différentes peuvent être mises en mémoire

• Verrouillage des programmes via un mot de passage de protection

• mises à jour du firmware et le réglage des paramètres via PC :

• Via USB: installation facile, mais la longueur du cable est limite à 5m

• Via RS485: (un convertisseur RS485/USB optionnel est nécessaire) un cable réseau CAT-5E jusqu'à 100m peut être utilisé.

• Software Windows® complèt inclus, avec des possibités de configuration aisees et visuèlement très attracts

• Toutes les opérations se déroulent sans à-coups, ce qui permet d'éviter des bruits génants
• Ecran rétro-éclairé à cristaux liquides, couleur bleu clair, à deux lignes de 20 caractères
• L'appareil est prévu pour résister à la vie en tournée grâce à ses composants de grande qualité et à sa construction des plus robustes
• Entrées et sorties symétriques au standard XLR
  L'appareil peut etre utilise a des fins professionnelles (sonorisation et studio), mais convient aussi pour les DJ

AVANT L'UTILISATION

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la

responsabilité des défains ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.

• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

Verifiez le content:

Vérifiez si l'emballage contient bien les articles suivants :

Mode d'emploi
Appareil DLC-6
- CD ROM avec le software destiné au PC
Cable d'alimentation

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couverce de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie: apparéil construit selon les normes de sécurité classe I

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la températe ambiente lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causeer des dommages.
• Cet apparéil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être placé sur cet apparéil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiametèment de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser l'appareil dans un environnement poussiêux et le nettoyer régulierement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil
• La température ambiente maxime d'utilisation de l'appareil est de 40^ . Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 2cm.
• Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrière de l'appareil.

• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.

• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon devant être écrasé ou endommage. Pour eviter tout risque de choc électrique, le cordon doit être remplaced par le constructeur, son agent ou un technicien qualifié.

• Ne laisses jamais le cordon d'alimentation entre en contact avec d'autres câbles!
• Quand l'interrupteur principal est en position OFF, cet apparéil n'est pas complètement isolé du courant 230V!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifique autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximé de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack de 19". Fixez l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'éviter les vibrations et les coupes lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiente après le transport. La condensation peut alterer les performances de l'appareil.

NETTOYAGE:

Nettoyez l'appareil à l'aide d'un chiffon doux, légarement humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilise pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager l'appareil.

CONNEXIONS

Les connexions peuvent être réalisées au moyen de cables munis de prises symétriques ou asymétriques au standard XLR. S'il vous plait, utilisez des cables symétriques de bonne qualité afin de minimiser les bruits indésirables et les interférences. Il y a une multitude de possibilités de branchements, mais en règle générale, l'appareil sera connecté amplificateurs de votre installation.

UNBALANCED XLR

BALANCED XLR

IMPORTANT : il faut toujours tester les connexions afin d'éviter des erreurs de branchement !

Assurez-vous que toutes les touches MUTE (8) sont bien en fonction.
- Activez les sorties HF en premier lieu : si votre câblage n'est pas correct, les fréquences aiguées seront diffusées par vos subwoofer (mais les satellites HF seront toujours entiers ! ©).

1. INDICATEUR DE NIVEAU D'ENTREE, A LED : indique le niveau du signal entrant.
2. INDICATEUR DE Niveau DE SORTIE, A LED : indique le niveau du signal musical sortant sur les différents sorties.
3. ECRAN A FONCTIONS MULTIPLES : indique l'etat de fonctionnement de certaines fonctions.

4. MOLETTE D'ENCODAGE DES PARAMETRES : molette à rotation sans fin, avec bouton pouvoir intégré :

5. Bouton pouvoir : sert à passer en revue les différentes entrées et sorties

6. Molette à rotation : sert à ajuster toutes sortes de paramètres, les lettres d'un mot de passer, etc ... (voir plus loin)

7. TOUCHE "ECRAN PRECEDENT": sort à naviguer à travers les options des sous-menus en revenant en arrête, etc ...

8. TOUCHE "ECRAN SUIVANT": serv à naviguer à travers les options des sous-menus en allant vers l'avant, etc ...
9. TOUCHE 'RECALL': sert a rappeler des programmes mis en mémoire et à quitter certains menus.
10. TOUCHES DE DESACTIVATION DES SORTIES : servent à activer la fonction MUTE sur les diverses sorties (les LED rouges sont allumées quand on est en mode MUTE).
11. TOUCHE : sort à sélectionner les divers paramètres en naviguant dans la direction indiquée par la flèche .
12. TOUCHE : sert à sélectionner les divers paramètres en naviguant dans la direction indiquée par la flèche .
13. TOUCHE SAVE/ENTER : sort à enregistrer les programmes et à confirmer les options choisisies.

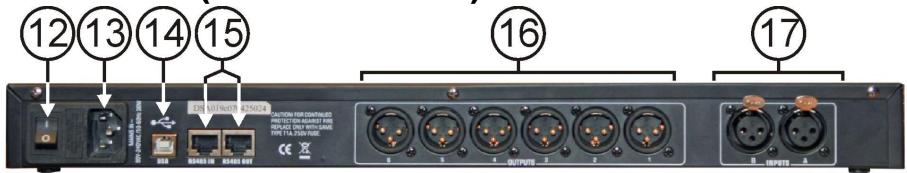

FONCTIONS (FACE ARRIERE)

1. Touche ON/OFF : utilise pourmettre l'appareil en ou hors service. Bien que l'appareil soit equiped'unsysteme lui permettant d'entrez en fonction sans a-coups, nous vous conseillons de mettre le processeur sous tension avant les amplificateurs.
2. Entrée d'alimentation secteur : dotée d'un socket IEC et d'une protection à fusible intégrée ; c'est ici que vous doivent connecter le cable d'alimentation secteur.
3. CONNEXION USB : sert à connecter le processeur à un ordinateur de bureau ou à un portable. Grace au software fourni, vous pouvez régler tous les paramétres en temps réel via votre PC. Cette possibilité est beaucoup plus conviviale que d'encoder tout directement via les commandes du processeur. Pour de plus amples informations, prière de voir ci après.

4. ENTREE/SORTIE RS-485 : serv à connecter entre eux plusieurs processeurs DLP-6 dans le cadre d'une installation plus conséquence en utilisant à cette fin des cables CAT-5E (Ethernet). N'oublez pas de configurer l'identification de l'appareil ! Prière de se reporter au chapitre 'Utilisation'. Vous pouvez également utiliser ces connexions pour allonger le lien du PC jusqu'à un maximum de 100 metres. Du côté du PC, il est possible de connecter un adaptateur RS-485/USB.

5. SORTIES SYMETRIQUES : utilisez des cables XLR symétriques pour connecter les différents amplificateurs au processeur.

6. ENTREES SYMETRIQUES : utilisez des cables XLR symétriques pour connecter le processeur à la sortie de votre table de mixage.

EXLIQUONS UN PEU DE VOCABULAIRE …

Il nous parait utile d'expliquer brièvement certains mots de vocabulaire avant d'expliquer comment il faut se servir de l'appareil.

RETARD SUR LES ENTREES

Lors de grands événements et de sonorisations en plein air, les retards peuvent être très utiles pour compenser le décalage du son entre les différentes "tours" de haut-parleurs. Par exemple, il y aura un décalage entre les tours placees pres du podium et celles installées dans le public. Le DLP-6 peut générer des retards aux entrées, retard pouvant aller jusqu'à 682,52 ms, ce qui correspond à une distance de 235,07 mètres!

RETARD SUR LES SORTIES

Ce type de retard est utilisé pour "aligner acoustiquement" les composants individuels d'une "tour" de haut-parleurs entre eux.Par exemple, il arrive souvent que des enceintes reproduisant les mediums et les aigus soient suspends, alors que les subwoofoers sont posés au sol : dans ce cas, le DLP-6 est à même de compenser les différences grâce à un retard pouvant aller jusqu'à 21,31 ms, ce qui correspond à une distance de 7,3 mètres. A noter qu'un retard peut être alloué sur chaque sortie.

EGALISATION PARAMETRIQUE

Un égaliseur paramétrique est un contrôle passée bande très efficace disposant des contrôleis suivants : gain, fréquence centrale et largeur de la bande passante. Il est souvent utilisé pour corriger des haut-parleurs, pour éviter du feedback, pour éliminer des résonances indésirables, etc ... Dans la plupart des cas, un égaliseur paramétrique à cinq bandes est plus qu'assez pour ajuster le son à la perfection.

FILTRE DES AIGUS ET FILTRE DES BASSES

Les filtres à fréquence pivot sont utiles pour restaurer la balance générale des féquences aigués et basses.
Le filtré des basses : il laisseisser toutes les féquences, mais augmente ou diminue les féquences

situées en dessous de la fréquence de coupure dans la proportion demandée.

Example 1: si la réponse globale des basses généraies par un système est faible, on peut utiliser un contrôle de basses pour augmenter les fréquences basses.

Example 2: Sur la figure ci-contre, un filtré de basses à une féquence pivot de 200Hz et son gain est fixé à 18dB de cette manière, toutes les féquences en dessous de 200Hz sont réduites de -18 dB.

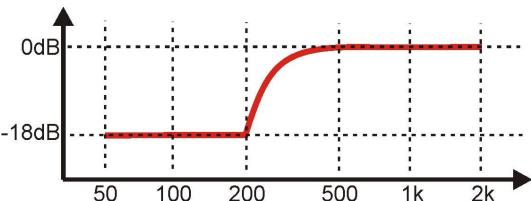

Le filtr des aigus : il laisse passer toutes les fréquences, mais augmente ou diminue les fréquences situées au dessus de la fréquence de coupure dans la proportion demandée.

Exampie : Si le mélange général de votre son est un peu criard, vous pouvez utiliser le filtré des aiguès pour réduire les fréquences aigués sans pour autant éliminer complètement certaines fréquences, comme le ferait un filtré passée-bas.

FILTRES PASSE-HAUT - PASSE-BAS - PASSE-BANDE

Le filtré passée-bas : élimine les signaux indésirables dans les haute fréquences.
Exampie : on peut utiliser un filtrte passe-bas à 150 Hz pour filtrer l'entrée d'un subwoofer.
Le filtré passé-haut : élimine les signaux indésirables dans les fréquences basses.
Example : on peut utiliser un filtre passé-haut à 150 HZ pour filtrer l'entrée d'une enceinte pour médiums ou aigus.
Le filtré passé-bande : on peut combiner un filtré passage-bas et un filtré passage-haut pour obtenir un filtré passage-bande.
Example: on peut utiliser un filtré passée-bande régle à 1,2 kHz et à 8,0 kHz pour filtrer l'entrée d'un moteur à compression.

LIMITEUR ET COMPRESSEUR : LES DIFFERENCES

La principale différence entre un limiteur et un compresseur est le taux de compression. Un limiteur utilise un taux de compression de 10:1 à 100:1 ou même à l'infini, alors qu'un compresseur restera dans les limits d'un taux de compression de 10:1 ou moins.

Un comprésur réduit la dynamique (les passages plus élevés sont diminués et les passages moins élevés sont augmentés) : il agit donc un peu comme uneASF de contrôle dynamique de volume. C'est d'ailleurs pourquoil it est souvent utilisé dans les studios de radio.

Un limiteur "limite" le signal d'entrée des qu'il dépasse le niveau fixe par le seuil. C'est pourquoit les limiteurs sont souvent utilisés pour réduire les crétes de puissance et ainsi, protégger votre matériel (par exemple, les haut-parleurs). Plus le taux de compression est élevé, plus la protection est efficace.

UTILISATION

Les processeurs de gestion de haut-parleurs sont destinés à ciseler votre son à la perfection, mais entre les mains de personnes qui manquent d'expérience ou qui n'en n'ont aucune, on peut littérallyment défigurer le son, et parfois même, endommager les haut-parleurs ! Donc, s'il vous plait, faites un maximum d'expériences et lisez beaucoup sur les possibilités de ces appareils avant de les utiliser réellement ; vous trouvrez sans problèmes un foule d'articles intéressants qui abordent le sujet. Bref, vous ne pourrez pas dire qu'on ne vous a pas prévenu ! ©

IL Y A DEUX METHODES POUR AJUSTER LES CONTROLES

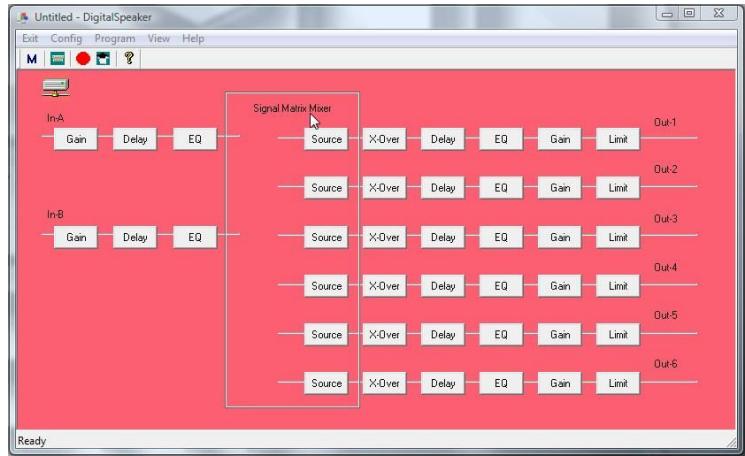

VIA LE SOFTWARE DU PC: c'est la maniere la plus facile, la plus rapide et la plus intuitive. Pour de plus amples informations, priere de se reporter plus loin.
- VIA LE DLP-6 LUI-MEME : cette méthode, qui prend plus de temps, est expliquée ci-dessous.

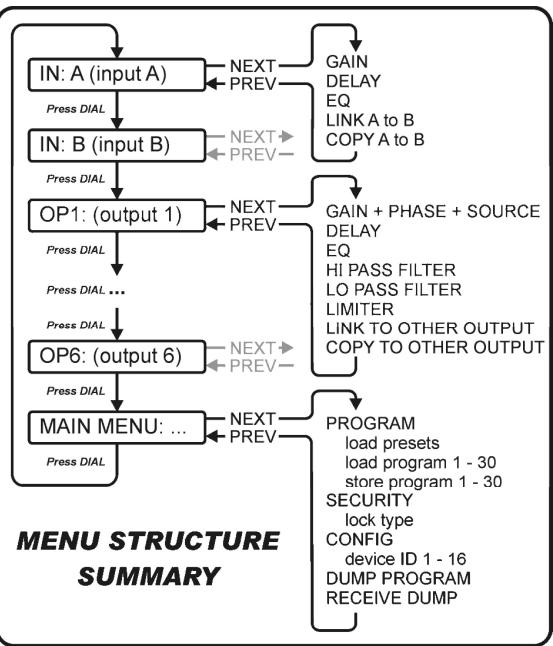

La structure complète du menu est affichée ci-contre : appuyez sur la molette (4) pour naviguer à travers les différents articles du menu, et appuyez sur les touches PREVIOUS (5) et NEXT (6) pour naviguer à travers les différents sous-menus. Vous trouvez ci-dessous de plus amples informations sur chaque article. Une partie des termes utilisés sont expliqués dans le chapitre précédent.

PARAMETRES

D'ENTREE

SENSIBILITE (GAIN)

Utilisé pour ajuster la sensibilité d'entrée du processeur à bord du DLP-6.

• SENSIBILITE D'ENTREE: faites tourner la molette (4) pour ajuster la sensibilité d'entrée de -40 dB à +12 dB, et ce, par pas de 0,1 dB.
  COUPURE (MUTE) DU SIGNAL D'ENTREE: appuyez sur la touche (10) pour activer cette fonction, et appuyez sur la touche (9) pour la désactiver.

PARAMETRES D'ENTREE - RETARD (DELAY)

L'écran affiche les retards en metres, en millisecondes et en pieds (mesure anglosaxonne de distance). Le DLP-6 peut générer des retards aux entrées, retard pouvant aller jusqu'à 682,52 ms, ce qui correspond à une distance de 235,07 metres!

• PAR PETITS ECARTS : faites tourner la molette ( 4 ) pour ajuster le retard par petits écarts de 0,21 μs.
• PAR GRANDS ECARTS: appuyez sur les touches (10) et (9) pour ajuster le retard par grands écarts de 5,20 ms.

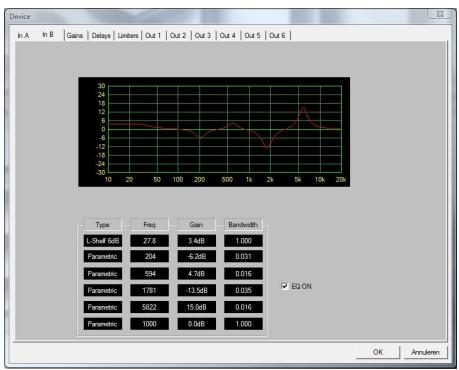

PARAMETRES D'ENTREE - EGALISATION (EQUALIZER)

Les deux canaux d'entrée ont chacun une égalisation à 6 bandes, et chaque bande peut avoir des réglages différents. Appuyez sur les touches (10) et (9) pour naviguer à travers les différents réglages des paramétres.

• ON/OFF : pour chaque bande de féquences, vous pouvez désir de la mesure en ou hors service, il suffit de faire tourner la molette (4) pour sélectionner l'option voulue.
• BANDE D'EGALISATION : faites tourner la molette (4) pour sélectionner le filtré d'égalisation voulu : vous pouvez désirir de 1 à 6.

• TYPE D'EGALISATION : faites tourner la molette (4) pour sélectionner le type de filtré d'égalisation voulu :

• PEQ: Egalisation paramétrique comptant les paramètres suivants :

GAIN: faites tourner la molette (4) pour ajuster la sensibilité de -30 dB à +15 dB, et ce, par pas de 0,1 dB.
FREQ: faites tourner la molette (4) pour ajuster la fréquence centrale de 19,7 Hz à 20 kHz.
BANDWIDTH : faites tourner la molette (4) pour modifier la largeur de la bande passante, de 0,016 (étroine) to 4,000 (large).

• LS1 : Filtre grave de 6 dB comportant les paramètres suivants :

GAIN: faites tourner la molette (4) pour ajuster la sensibilité de -30 dB à +15 dB, et ce, par pas de 0,1 dB.
FREQ: faites tourner la molette (4) pour ajuster la fréquence centrale de 19,7 Hz à 2 kHz.

• LS2 : Filtré grave de 12 dB comportant les paramètres suivants :

GAIN: faites tourner la molette (4) pour ajuster la sensibilité de - 30 dB à +15 dB, et ce, par pas de 0,1 dB.
FREQ: faites tourner la molette (4) pour ajuster la fréquence centrale de 19,7 Hz à 2 kHz.

• HS1: Filtre aigu de 6 dB compteant les parametes suivants :

GAIN: faites tourner la molette (4) pour ajuster la sensibilité de -30 dB à +15 dB, et ce, par pas de 0,1 dB.
FREQ: faites tourner la molette (4) pour ajuster la fréquence centrale de 3.886 Hz à 21,9 kHz.

HS2 : Filtre aigu de 12 dB compteant les parametes suivants :

GAIN: faites tourner la molette (4) pour ajuster la sensibilité de -30 dB à +15 dB, et ce, par pas de 0,1 dB.
FREQ: faites tourner la molette (4) pour ajuster la fréquence centrale de 3.886 Hz à 21,9 kHz.

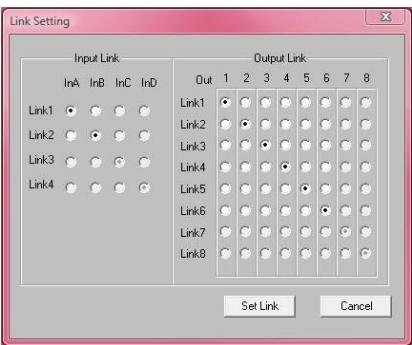

PARAMETRES D'ENTREE - COUPLAGE DES REGLAGES

Il est possible de coupler les réglages des canaux d'entrée A et B de manière à ce que l'on ait à régler qu'une seule entrée (A ou B) → ainsi, tous les réglages de l'autre entrée seront identiques, et dans tous les cas. Pour ce faire, faites tourner la molette (4) pour activer ou non le couplage et appuyez ensuite sur la touche SAVE (11). L'appareil vous demandera si vous étés certain de votrechioix : appuyez alors sur les touches et ← (10 et 9) pour désirir OK ou CANCEL, puis appuyez de nouveau sur la touche SAVE (11) pour confirmer toute choice.

PARAMETRES D'ENTREE - COPIE DES REGLAGES

Il est possible de copier les réglages d'un canal d'entree vers l'autre (de A vers B, ou de B vers A). Cela signifie seulement que les réglages en cours au moment de la copie sont copies. Donc, dans ce cas, il n'y aura pas de synchronisation constante entre les deux canaux! Voici les可以选择:

• DON'T COPY (ne pas copier): appuyez sur les touches et (10 et 9) pour passer au réglage d'un autre paramètre.
• COPY (copier): appuyez sur la touche SAVE (11) pour confirmer la copie tous les réglages seront copés d'une entrée vers l'autre.

PARAMETRES DE SORTIE - GAIN + PHASE + SOURCE

Paramètres utilisés pour ajuster le gain et la phase des 6 sorties. Pour chaque sortie, on peut aussi seLECTIONner l'entrée qui doit lui être assignée. Appuyez sur les touches (10) et (9) pour naviguer à travers les différents réglages des paramètres.

GAIN DE SORTIE : faites tourner la molette (4) pour ajuster la sensibilité d'entrée de -40 dB à +12 dB, et ce, par pas de 0,1 dB.
- PHASE : faites tourner la molette (4) pourCHOISIR entre " + " (la sortie sera en phase avec l'entrée) ou " - " (la sortie sera hors phase par rapport à l'entrée).
- SELECTION DE LA SOURCE / faites tourner la molette (4) pour désir l'entrée qui doit être assignée à la sortie sélectionnée

• OFF: la sortie sélectionnée n'est pas utilisé.
• A: l'entrée A est assignée à la sortie sélectionnée.
  B: l'entrée B est assignée à la sortie sélectionnée.
• A + B : les deux entrées, A et B, sont assignées à la sortie sélectionnée.

PARAMETRES DE SORTIE - RETARD (DELAY)

L'écran affiche les retards en mètres, en millisecond et en pieds (mesure anglo-saxonne de distance). Il est possible de désir des retards allant jusqu'à 21,31 ms, soit 7,34 m!

• PAR PETITS ECARTS : faites tourner la molette (4) pour ajuster le retard par petits écarts de 0,21 μs
• PAR GRANDS ECARTS: appuyez sur les touches (10) et (9) pour ajuster le retard par grands écarts de 5,20 ms.

PARAMETRES DE SORTIE - EGALISATION (EQUALIZER)

Tous les canaux de sortie ont chacun une égalisation à 4 bandes, et chaque bande peut avoir des réglages différents. Appuyez sur les touches (10) et ← (9) pour naviguer à travers les différents réglages des paramétres.

• ON/OFF : pour chaque bande de féquences, vous pouvez désir de la mesure en ou hors service, il suffit de faire tourner la molette (4) pour sélectionner l'option voulue.
• BANDE D'EGALISATION : faites tourner la molette (4) pour sélectionner le filtré d'égalisation voulu : vous pouvez désirir de 1 à 4.

• TYPE D'EGALISATION : faites tourner la molette (4) pour sélectionner le type de filtré d'égalisation youlu :

• PEQ : Égalisation paramétrique compteant les paramètres suivants :

GAIN: faites tourner la molette (4) pour ajuster la sensibilité de -30 dB à +15 dB, et ce, par pas de 0,1 dB.
FREQ: faites tourner la molette (4) pour ajuster la fréquence centrale de 19,7 Hz à 20 kHz.
BANDWIDTH : faites tourner la molette (4) pour modifier la largeur de la bande passante, de 0,016 (étroine) to 4,000 (large).

LS1 : Filtre grave de 6 dB comportant les paramétres suivants :

GAIN: faites tourner la molette (4) pour ajuster la sensibilité de -30 dB à +15 dB, et ce, par pas de 0,1 dB.
FREQ: faites tourner la molette (4) pour ajuster la fréquence centrale de 19,7 Hz à 2 kHz.

• LS2 : Filtre grave de 12 dB compteant les parametes suivants :

GAIN: faites tourner la molette (4) pour ajuster la sensibilité de -30 dB à +15 dB, et ce, par pas de 0,1 dB.
FREQ: faites tourner la molette (4) pour ajuster la fréquence centrale de 19,7 Hz à 2 kHz.

• HS1 : Filtre aigu de 6 dB comportant les paramètres suivants :

GAIN: faites tourner la molette (4) pour ajuster la sensibilité de -30 dB à +15 dB, et ce, par pas de 0,1 dB.
FREQ: faites tourner la molette (4) pour ajuster la fréquence centrale de 3.886 Hz à 21,9 kHz.

• HS2 : Filtre aigu de 12 dB comportant les paramétres suivants :

GAIN: faites tourner la molette (4) pour ajuster la sensibilité de -30 dB à +15 dB, et ce, par pas de 0,1 dB.
FREQ: faites tourner la molette (4) pour ajuster la fréquence centrale de 3.886 Hz à 21,9 kHz.

PARAMETRES DE SORTIE - FILTRE PASSE-HAUT (CROSSOVER)

Toutes les sorties sont équipées d'un filtre passé-haut totalement régiable. Appuyez sur les touches (10) et (9) pour naviguer à travers les différents réglages des paramètres.

• FREQUENCY DE COUPURE : faites tourner la molette (4) pour ajuster la fréquence centrale de 19,7 Hz à 21,9 kHz, ou encore, pour la mesure hors service.
• TYPE DE FILTRE : faites tourner la molette (4) pour sélectionner l'un des types de filtres (Butterworth, Bessel ou Linkwitz-Riley) et les différentes pentes possibles (12 dB/occt, 18 dB/occt, 24 dB/occt ou 48 dB/occt).

PARAMETRES DE SORTIE - FILTRE PASSE-BAS (CROSSOVER)

Toutes les sorties sont équipées d'un filtre salle-bas totalement régliable. Appuyez sur les touches (10) et (9) pour naviguer à travers les différents régliages des paramétres.

• FREQUENCY DE COUPURE : faites tourner la molette (4) pour ajuster la fréquence centrale de 19,7 Hz à 21,9 kHz, ou encore, pour la mesure hors service.
• TYPE DE FILTRE : faites tourner la molette (4) pour sélectionner l'un des types de filtres (Butterworth, Bessel ou Linkwitz-Riley) et les différentes pentes possibles (12 dB/occt, 18 dB/occt, 24 dB/occt ou 48 dB/occt).

PARAMETRES DE SORTIE - LIMITEUR

Toutes les sorties sont équipées d'un limiteur totalement régliable. Appuyez sur les touches (10) et ← (9) pour naviguer à travers les différents régages des paramètres.

• ON/OFF : faites tourner la molette (4) pourmettre le limiteur en ou hors service.
• SEUIL (THRESHOLD): faites tourner la molette (4) pour régler la valeur du seuil entre -20 dBu et +20 dBu, et ce, par pas de 1dBu.

• TAUX (RATIO): faites tourner la molette (4) pour régler le taux de compression du limiteur:

• Seuils de faibles valeurs : 1,2/1 ~ 1,5/1 ~ 2/1 ~ 3/1 ~ 4/1 ~ 6/1

• Seuils de fortes valeurs : 10/1 ~ 20/1 ~ infini (brick-wall limiter)

Si vous désirez utiliser le limiteur à des fins de protection, il faut alors avoir un taux de compression de force valeur (20/1 ou infini).

• ATTAQUE: faites tourner la molette (4) pour régler le temps d'attaque: 0,5 ms ~ 1 ms ~ 2 ms ~ 5 ms ~ 10 ms ~ 20 ms ~ 50 ms.
• RELACHE (RELEASE): faites tourner la molette (4) pour régler le temps de relâche: 10 ms ~ 20 ms ~ 50 ms ~ 100 ms ~ 200 ms ~ 500 ms ~ 1 s.

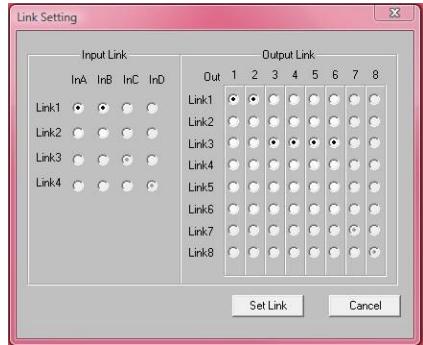

PARAMETRES DE SORTIE - COUPLAGE DES REGLAGES

Il est possible de coupler les réglages du canal de sortie sélectionné avec un ou plusieurs des cinq autres canaux de sortie. Il suffit pour cela de régier la sortie sélectionnée ainsi, tous les réglages de toutes les sorties coupées seront identiques dans tous les cas. L'exemple ci-dessous va vous montré comment coupler une ou plusieurs sorties :

Exampie : nous allons coupler la sortie 1 "OP 1" aux sorties "OP 3" et "OP 5"

(et donc, PAS aux sorties "OP 2", "OP 4" et "OP 6"):

Figure A: faites tourner la molette (4) pourmettre la fonction de couplage HORS service,uis appuyez sur la touche (10) pour passer a la sortie suivante.
Figure B: faites tourner la molette (4) pourmettre la fonction de couplage EN service,puis appuyez sur la touche (10) pour passer à la sortie suivante.
Figure C: faites tourner la molette (4) pourmettre la fonction de couplage HORS service,uis appuyez sur la touche (10) pour passer à la sortie suivante.
Figure D: faites tourner la molette (4) pourmettre la fonction de couplage EN service,puis appuyez sur la touche (10) pour passer a la sortie suivante.
Figure E : faites tourner la molette (4) pourmettre la fonction de couplage HORS service.
Figure F: Appuyez sur la touche SAVE (11) pour confirmer votrechiox a partir de ce moment, les couplages entre les sorties 1, 3 et 5 deviennent effectifs et donc, ces trois canaux auront automatquement les mêmes réglages.

PARAMETRES DE SORTIE - COPIE DES REGLAGES

Il est possible de copier les réglages du canal de sortie sélectionné vers un ou plusieurs autres canaux de sortie. Cela signifie seulement que les réglages en cours au moment de la copie sont copiés. Donc, dans ce cas, il n'y aura pas de synchronisation constante entre les canaux!

• Faites tourner la molette (4) pour désirir le canal cible vers lequel vous désirez copier les réglages du canal sélectionné.
• Appuyez sur la touche SAVE (11) pour confirmer la copie tous les réglages seront copés d'une sortie vers l'autre.

Si vous le désirez, vous pouvez à nouveau désirir un autre canal de sortie cible pour y copier les réglages en cours.

MENU PRINCIPAL - PROGRAMMATION : Chargement des réglages (Load settings)

Il vous est loisible de creator vos propres régles, mais afin de vous faciliter la vie, le DLP-6 dispose d'une série de configurations 'standard' préprogrammées. Si vous le désirez, vous pouvez vous servir de ces régles 'standard' comme point de départ d'une configuration, puis faire les régles "fins" de tous les paramétres pas par pas. Sur la première page de ce manuel, vous trouvezz l'ensemble de ces régles 'standard'.

• Appuyez sur la molette (4) jusqu'à ce que l'écran affiche le message ci-contre.
• Appuyez sur la touche ENTER (11) pour arriver dans le sous-menu 'Program'. L'écran doit afficher à présent 'Load presets' (charger les préseLECTIONs).
• Appuyez une nouvelle fois sur la touche ENTER (11) et faites tourner la molette (4) pourCHOISIR L'une des présélections :

1:2x2-WAY+SUMX-OVER
2: 2x3-WAY X-OVER
- 3:4WAY X-OVER + 2
- 4:5WAY X-OVER + 1
5:6WAY X-OVER
- 6: Muted all

• Appuyez sur la touche ENTER (11) pour confirmer votrechioix les réglages 'standard' sélectionnés sont alors charges.
  Par la suite, vous pouvez peaufiner cette configuration standard et la sauver en tant que programme utilisateur (prière de se reporter plus loin pour de plus amples informations).

MENU PRINCIPAL - PROGRAMMATION: Sauver un programme (de 1 à 30)

Voupezauveretappelerjus30programmestilisateurpersonalises.Toutd'abord，ilfautbien surreglerl'ensembledesparametres commeyouledésirez，etquandcelaest fait，youpoucezalsauverotrevarourecompletemayhichsimulte：

• Appuyez sur la molette (4) jusqu'à ce que l'écran affiche le message ci-contre.
• Appuyez sur la touche ENTER (11) pour arriver dans le sous-menu 'Program'.
• Appuyez sur la touche NEXT (6) jusqu'à ce que l'écran affiche "Store a program".
• Appuyez sur la touche ENTER (11) et faites tourner la molette (4) afin de désigner le numéro de préselection (de 1 à 30) où vous désirez conserver votre programmation.
• Appuyez sur la touche NEXT (6) pour donner un nom à votre programme sur la seconde ligne de l'écran, le curseur commence à clignoter.
• Faites tourner la molette (4) afin deCHOISIR un caractère et appuyez sur la touche NEXT (6) pourCHOISIR le caractère suivant, et ainsi de suite ...
• Quand I'encodage du nom est terminé, appuyez sur la touche ENTER (11) pour sauver le programme.

MENU PRINCIPAL - PROGRAMMATION : Charger un programme (de 1 à 30)

Voussauveretappelersequa30programmestilisateurpersonnalises.Suivezlesétapesdécritesi-dessous pourcharge l'unde ces30programmes.

• Appuyez sur la molette (4) jusqu'à ce que l'écran affiche le message ci-contre.
• Appuyez sur la touche ENTER (11) pour arriver dans le sous-menu 'Program'.
• Appuyez sur la touche NEXT (6) jusqu'à ce que l'écran affiche "Load a program".
• Appuyez une nouvelle fois sur la touche ENTER (11) et faites tourner la molette (4) pour le programme que vous voulez charger.
• Appuyez sur la touche ENTER (11) pour confirmer votre choix le programme sélectionné sera chargeé et prét à être utilisé.

MENU PRINCIPAL - SECURITE : Type de verrouillage

Imaginons le scenario suivant : vous avez travaillé de longues heures pour arrivre à des réglages parfait. Et puis un moment donné, un idiot "qui s'y croit" change pratiquement tout sans trop savoir ce qu'il est en train de faire ... C'est le désastre total, et dans le pire des cas, les haut-parleurs peuvent même être

endommages © ... C'est pourquoi l'appareil vous donne la possibilité deverrouiller vos réglages ! © Voici comment protégéyer notre précieux travail :

• Appuyez sur la molette (4) jusqu'à ce que l'écran affiche le message ci-contre.
• Appuyez sur la touche NEXT (6) jusqu'à ce que l'écran affiche "SECURITY".
• Appuyez sur la touche ENTER (11) pour arriver dans le sous-menu.

• SI LE PROCESSEUR EST VERROUILLE : il vous sera demandé d'entreur voiture mot de passerafin de le déverrouiller (l'écran affiche alors le message ci-dessus):

• Faites tournier la molette (4) afin de désir un caractère et appuyez sur la touche NEXT (6) pour désir le caractère suivant, et ainsi de suite ...

• Quand le mot de passer est terminé, appuyez sur la touche ENTER (11) pour confirmer votre choix.

• SI LE PROCESSEUR N'EST PAS VERROUILLE : Il y a quatre manières différentes pour verrouiller le processeur :

• Type de verrouillage : sur les modifications (Modify)

Tous les paramètres et les réglages sont visibles, mais il est impossible de les modifier sans introduire d'abord un mot de passer. Seules les touches MUTE peuvent être utilisées :

• Faites tourner la molette (4) jusqu'à ce que l'écran affiche le message ci contre.
• Appuyez sur la touche ENTER (11) il vous sera demandé d'introduire un mot de passer.
• Faites tourner la molette (4) afin deCHOISIR un caractére et appuyez sur la touche NEXT (6) pourCHOISIR le caractére suivant, et ainsi de suite ... (A NE PAS OUBLIER : maximum 8 caractères !)

• Quand le mot de passage est terminé, appuyez sur la touche ENTER (11) pour confirmer votre choix.
  Remarque: si vous ne poulez pas introduire de mot de passer, il suffit de ne rien encoder.

• Type de verrouillage : sur les modifications et l'affichage (Modify & View)

lci, vous ne pouvez ni voir ni changer les paramètres et les réglages sans introduire d'abord un mot de passage. Seules les touches MUTE peuvent être utilisées :

• Faites tourner la molette (4) jusqu'à ce que l'écran affiche le message ci contre.
• Appuyez sur la touche ENTER (11) il vous sera demandé d'introduire un mot de passer.
• Faites tourner la molette (4) afin deCHOISIR un caractete et appuyez sur la touche NEXT (6) pourCHOISIR le caractete suivant, et ainsi de suite ... (A NE PAS OUBLIER : maximum 8 caractères !)
• Quand le mot de passer est terminé, appuyez sur la touche ENTER (11) pour confirmer votre choix. Remarque : si vous ne pouze pas introduire de mot de passer, il suffit de ne rien encoder.

- Type de verrouillage : sur les modifications et la fonction MUTE (Modify & Mute)

Tous les paramètres et les réglages sont visibles, mais il est impossible de les modifier sans introduire d'abord un mot de passage. Les touches MUTE, elles aussi, sont bloquées.

• Faites tourner la molette (4) jusqu'à ce que l'écran affiche le message ci contre.
• Appuyez sur la touche ENTER (11) il vous sera demandé d'introduire un mot de passer.
• Faites tourner la molette (4) afin deCHOISIR un caractete et appuyez sur la touche NEXT (6) pourCHOISIR le caractete suivant, et ainsi de suite ... (A NE PAS OUBLIER : maximum 8 caractetes !)
• Quand le mot de passage est terminé, appuyez sur la touche ENTER (11) pour confirmer votre choix.

Remarque : si vous ne foulez pas introduire de mot de passer, il suffit de ne rien encoder.

• Type de verrouillage : global (Everything)

Ici, vous ne pouvez ni voir ni changer les paramétres et les réglages sans introduire d'abord un mot de passer. Les touches MUTE, elles aussi, sont bloquées.
- Faites tourner la molette (4) jusqu'à ce que l'écran affiche le message ci-dessus.
- Appuyez sur la touche ENTER (11) → il vous sera demandé d'introduire un mot de passer.
- Faites tourner la molette (4) afin deCHOISIR un caractete et appuyez sur la touche NEXT (6) pourCHOISIR le caractete suivant, et ainsi de suite ... (A NE PAS OUBLIER : maximum 8 caractetes !)
- Quand le mot de salle est terminé, appuyez sur la touche ENTER (11) pour confirmer votre choix. Remarque : si vous ne pouze pas introduire de mot de salle, il suffit de ne rien encoder.

AVERTISSEMENT! N'oubliez pas votre mot de passer, écrivez-le dans un endroit sûr!

Le mot de passer NE PEUT EN AUCUN CAS estre retrouvésil est oublie et/ou perdu !!!

MENU PRINCIPAL - CONFIGURATION :

Dans une installation de grande taille, on peut recourir à plus d'un processeur et les raccorder grâce à leurs connexions RS-485 (15) situées sur le panneau arrêté. Pour identifier chaque processeur, chacun d'entre

eux se doit de posseder un numero qui soit unique pour identifier l'appareil.

Voici comment vous pouze modifier l'identifiant de l'appareil :

• Appuyez sur la molette (4) jusqu'à ce que l'écran affiche le message ci-contre.
• Appuyez sur la touche NEXT (6) jusqu'à ce que l'écran affiche “CONFIG”.
• Appuyez sur la touche ENTER (11) pour arriver dans le sous-menu.
• Faites tourner la molette (4) pour changer le nombre d'identifant de l'appareil (de 1 à 16, l'identifant en cours est marqué d'un astérisque “*”).
• Appuyez sur la touche ENTER (11) pour confirmer votre choix.

MENU PRINCIPAL - PROGRAMME DE TRANSFERTS EN VRAC (DUMP) :

Il est possible de copier les programmes utiliser au départ d'un appleil maître (reconnaisable au fait que le cable réseau sera connecté à la prise RS-485 (15) de SORTIE de l'appleil) vers un ou plusieurs appleils esclaves (reconnaisables au fait que le cable réseau sera connecté à la prise RS-485 (15) d'ENTREE de l'appleil). En plus de cela, il faudra régler les appleils (maître et esclaves) de manière à ce qu'ils puissant communiquer entre eux. Et surtout, liquez bien aussi le point qui suit, "RECEIVE DUMP", avant de vous lancer dans ce genre de manœuvre!

Voici ce que vous doivent pour préparer l'appareil maître :
- Appuyez sur la molette (4) jusqu'à ce que l'écran affiche le message ci-contre.
- Appuyez sur la touche NEXT (6) jusqu'à ce que l'écran affiche "DUMP PROGRAM".
- Appuyez sur la touche ENTER (11) pour arriver dans le sous-menu.
- L'écran demande "Are you sure?" et propose "NO".
- Faites tourner molette (4) pour changer le "NO" en "YES" si vous désirez "envoyer un dump", c'est-à-dire, transférer un filchier de données en vrac.

A present, attendez, et préparez d'abord les apparèils esclaves (prière de se reporter au point suivant) avant de continuer!

• Appuyez sur la touche ENTER (11) pour confirmer votre choix A ce moment, l'appareil maître commence à transférer tous les programmes. Si une erreur survient, l'écran affichera le message "ERR".

Remarque : la procEDURE de dumping ne peut pas etre interrompue. Quand la procEDURE de dumping est terminée, l'appareil maitre returne a son mode de fonctionnement normal.

MENU PRINCIPAL - RECEVOIR UN DUMP :

Il est possible de copier les programmes utiliser au départ d'un apparéil maître (reconnaisable au fait que le cable réseau sera connecté à la prise RS-485 (15) de SORTIE de l' apparéil) vers un ou plusieurs apparéils esclaves (reconnaisables au fait que le cable réseau sera connecté à la prise RS-485 (15) d'ENTREE de l' apparéil). En plus de cela, il faudra régler les apparéils (maître et esclaves) de manière à ce qu'il sputient communiquer entre eux. Et surtout, lisez bien aussi le point qui précède, "PROGRAMME DE TRANSFERTS EN VRAC - DUMP", avant de vous lancer dans ce genre de manoeuvre! Voici ce que vous nevez faire pour préparer l' apparéil esclave :

• Appuyez sur la molette (4) jusqu'à ce que l'écran affiche le message ci-contre.
• Appuyez sur la touche NEXT (6) jusqu'à ce que l'écran affiche "RECEIVE DUMP".
• Appuyez sur la touche ENTER (11) pour faire démarrer le processus de réception, l'écran affichera le message "RECEIVING DUMP" pendant que l'appareil resté en attente des informations venant de l'appareil maître.

C'est MAINTENANT que vous pouvez faire demarrer le programme DUMP sur l'appareil maitre !

Remarque: appuyez sur le bouton RECALL (7) si vous voulz interrompre le processus de transfert. Quand la procedure de dumping est terminée, l'appareil esclave returne à son mode de fonctionnement normal.

UTILISATION VIA LE PROGRAMME DU PC

Cette méthode est de loin notre favorites, car tout va tellement plus vite! Le programme du PC est tellement facile à utiliser qu'il n'a pas besoin de beaucoup d'explications. Si vous avons déjà l'habitude de manier tous les paramétres, vous pourrez alors l'utiliser directement. Nous allons donc nous borner à vous donner juste quelques explications de base. Vous pouvè connecter le DLP-6 à votre PC de deux différentes façon:

• Via USB: ceci est la solution la plus facile à réaliser, mais la longueur du cable est limité à 5m. Utilisez un cable USB standard pour relier le port USB qui se trouve à l'arrière du DLP-6 à un des ports USB de votre ordinateur.
• Via RS485: ceci est un peu plus compliqué, mais vous pouze utiliser un cable jusqu'à 100m. Vous devrez utiliser un convertisseur RS485/USB optionnel (voir image). Connectez un (:oté d'un cable réseau CAT-5E à un des connecteurs RS-485 qui se trouvent à l'arrière du DLP-6. Connectez l'autre (:oté du cable réseau à l'entrée RJ-45 du convertisseur RS485/USB et insérez le dans un des ports USB-slot de votre ordinateur.

INSTALLATION DU PROGRAMME :

Très important : avant que vous ne commenciez à installer le programme Windows®, vous devez d'abord installer un pilote ajustat fin de garantir une bonne communication USB ou RS485.

- Etape 1 - Installation du pilote USB

Installation AUTOMATIQUE:

• Connectez d'abord le DLP-6 à votre ordinateur (via USB ou RS485) et allumez le DLP-6.
• Windows déctectora le nouveau périphérique et vous demandera si il peut recherché et installer un driver via internet: acceptez cette option. Windows essayera d'installer le driver automatiquement. Un peu plus tard, Windows vous communiquera si il a pu installer le driver ou non.
• Effectuez l'installation manuelle du driver si celui-ci n'a pas ete trovve et installe.

• Attention: NE raccordez PAS encore le DLP-6 à votre PC!
• Le fichier d'installation de ce pilote se trouve sur le CD ROM fourni ; ou alors, vous pouvez le télécharger à partir du site SYNQ (à la section de téléchargement du DLP-6).
• Décompresssez le fjichier et double-cliquez sur le fjichier .EXE appelé "PL-2303 Driver Installer.exe", puis suivez les instructions pour installer le pilote correctement.

Pour vérifier si le pilote est bien installé, ouvrez le 'Windows® device manager' et regardez si le pilote est disponible. Vous pouvez également vérifier quel port COM est émULé (dans la plupart des cas, ce sera COM 3, contre le montre la figure ci-contre). Pour pouvoir voir le driver repertorié, vousdezveze connecter delP-6 à voitrce

Remarque : selon la nature du hardware qui se trouve dans votre DLP-6, le nom du pilote affiché dans Windows peut être différent !

- Etape 2 - Installation du programme du PC pour le DLP-6

Le fichier du programme du PC pour le DLP-6 se trouve sur le CD ROM fourni ; ou alors, vous pouvez le télécharger à partir du site SYNQ (à la section de téléchargement du DLP-6).
- Double-cliquez sur le fichier nomme 'DigitalSpeakerSetup_V110 SYNQ Audio.exe', puis suivez les instructions pour installer le programme correctement.

- Étape 3 - Première utilisation

• Tout d'abord, raccordez le DLP-6 à votre PC au moyen d'un cable USB ou RS485.
• La sortie USB du PC sera considérée par le programme comme une connexion de type RS 232. C'est pour cette raison que vous allez devoir désirir le port RS 232 correct quand vous allez utiliser le programme pour la première fois :
• Lancez le programme du PC. Dans le coin supérieur gauche, vous remarquerez le signe ci contre indiquant que le programme n'est pas connecté au processeur.
• Ouvrez le menu "CONFIG" et SéLECTIONNEZ l'option "RS 232".
• Normalement, vous devriez besoinir le port "COM 3". Vous pouvez vérifier le port COM dans la page de gestion des périhériques de Windows®.
• Ouvrez de nouveau le menu "CONFIG" et Sélectionnéz "OnLine": une fenêtre 'pop up' va s'ouvrir, dans laquelle vous dérez Sélectionner "DLP-6:2In6Out".

Si le programme reussit à se connecter au processeur, vous devriez alors voir le signe ci-contre.

Si cela ne fonctionne pas, il vous faudra alors selectionner également d'autres réglages "COM"

puis essayer d'établit une connexion.

VERIFICATION DE LA VERSION DU PROGRAMME

Ouvrez le menu "HELP" et selectionnez l'option "About". Dans la fenêtre 'pop up', l'écran affiche la version du programme et la date correspondante.

UTILISATION DU PROGRAMME :

Il faut garder à l'esprit que le programme est toujours connecté au processeur. Par conséquent, tous les paramétres et les réglages qui sont modifiées via le programme sont immédiatement envoyés vers le DLP-6! Cela peut donc dire qu'il y a une interaction "en ligne" avec les composantes audio de votre système d'amplification. Sur l'écran, vous pourrez remarquer que le programme du PC possède une interface très conviviale qui fait appel à des iconées sur lesquelles il suffit de clüer.

Vous pouvez donc cliquer sur les iconônes pour entamer votre configuration (commencez par les iconônes "Source"), vous pouvez désirier une préselection ("config" menu, option "preset") ou vous pouvez simplement charger un programme fait sur mesure pour le peaufiner par la suite.

- Program Manager

• Choisissez l'option "Device Program Manage" dans le menu Program la fenetre "memory" est affichée. Cette fenetre vous permit d'échanger des programmes entre le PC et le processeur, et de les sauvier et/ou les charger sur votre PC. Voici les différentes possibités :
• Store to device (sauver vers le processeur) : utilise pour enregistrer la configuration en cours dans le DLP-6. Sélectionnez d'abord l'une des trente mémoires disponibles avant d'appuyer sur la touche "Store To Device" ! Le programme vous demandera un nom de votre choix si vous étés sur que vous foulez écraser le programme actuellément en mémoire dans cette préselection.
• Recall from device (rappeler depuis le processeur): utilisé pour rappeler l'une des 30 mémoires générées dans le DLP-6 et la transférer vers le PC de manière à pouvoir l'editor et la stocker.
• Store to PC (sauver vers le PC) : utilise pour enregistrer la mémoire sélectionnée (de 1 à 30) dans un fjichier, sur votre PC.
• Recall from PC (rappeler depuis le PC) : utilisé pour rappeler l'une des préseLECTIONs mises en mémoire sur cette PC, et la charger vers l'endetroit de la mémoire que l'on a sélectionné.
• Store all to PC (sauver le tout vers le PC): utilisé pour enregistrer l'ensemble complet des 30 mémoires du DLP-6 dans un fisier, sur votre PC.
• Recall all from PC (rappeler le tout depuis le PC) : utilisé pour rappeler un fichier contenant un ensemble de 30 mémoires au départ de votre PC et l'envoyer vers le DLP-6.

- Coupler les paramètres des entrées et des sorties

Dans pas mal de cas, les paramètres des entrées et des sorties devraient être similaires. Afin de vous simplifier la vie, vous pouvez coupler deux ou plus entrées ou sorties ainsi, vous ne doivent changer les paramètres que d'un canal d'entrée ou de sortie, car les entrées et/ou sorties coupées seront régées en même temps.

AUCUN COUPLAGE EFFECTUE

COUPLAGE DES ENTREES A & B COUPLAGE DES SORTIES 1+2 et 3+4+5+6

• Ouvrez le menu "CONFIG3"

• Sélectionnez l'option "Link Setting" → une fenêtre va s'ouvrir, semble à la fenêtre de la figure ci-dessus.
  Effectuez les couplages désirés :

Se référer aux deux exemples de fenêtres : sur la fenêtre de droite, on peut facilement voir :

• que les entrées sont coupclées (Link1 = In A + In B)
• que les sorties 1 et 2 sont coupées (Link 2 = Out 1 + Out 2)

• que les sorties 3, 4, 5 et 6 sont coupées (Link 3 = Out 3 + Out 4 + Out 5 + Out 6 )

• Une fois que vous avez effectué les couplages, appuyez sur le bouton "Set Link".

Remarque importante : cela peut prendre 5 secondes ou même plus avant que la fenetre ne se ferme, et c'est tout a fait normal !

- Ajuster les différents paramètres

Cliquez simplement sur les icônes des paramétres que vous poulez changer, et des écranssemblables à ceux représentés ci-dessous vont apparaitre.

En haut de la fenêtre, il y a des onglets supplémentaires qui permettent de passer très aisément d'un paramètre à l'autre.

Remarque 1 : quand vous encodez les paramètres, vous doivent accorder au moyen de la touche "ENTER" présente sur le clavier de votre PC, sinon, vos valeurs encodées ne seront pas enregistrées !

Remarque 2: Si vous avez des doutes concernant certains paramétres, prière de se reporter aux chapitres précédents pour de plus amples informations.

APPENDICE

Tableau des présélections 'standard' en mémoire dans le DLP-6 :

	NOM DE LA PRESEL.	SORTIE	ENTREE	FR FTURE PH	FR FTURE PB
1:	2x 2-way + SUM x-over	OUT1	A	19,7 Hz	1000 Hz
		OUT2	A	1000 Hz	OFF
		OUT3	B	19,7 Hz	1000 Hz
		OUT4	B	1000 Hz	OFF
		OUT5	A + B	19,7 Hz	1000 Hz
		OUT6	A + B	1000 Hz	OFF
2:	2x 3-way x-over	OUT1	A	35,1 Hz	153 Hz
		OUT2	A	153 Hz	2000 Hz
		OUT3	A	2000 Hz	OFF
		OUT4	B	35,1 Hz	153 Hz
		OUT5	B	153 Hz	2000 Hz
		OUT6	B	2000 Hz	OFF
3:	4-way x-over + 2	OUT1	A	OFF	81,1 Hz
		OUT2	A	81,1 Hz	408 Hz
		OUT3	A	408 Hz	2000 Hz
		OUT4	A	2000 Hz	OFF
		OUT5	B	OFF	OFF
		OUT6	B	OFF	OFF
4:	5-way x-over + 1	OUT1	A	OFF	40,5 Hz
		OUT2	A	40,5 Hz	153 Hz
		OUT3	A	153 Hz	1000 Hz
		OUT4	A	1000 Hz	3084 Hz
		OUT5	A	3084 Hz	OFF
		OUT6	B	OFF	OFF

5:	6-way x-over	OUT1	A	OFF	81,1 Hz
		OUT2	A	81,1 Hz	408 Hz
		OUT3	A	408 Hz	2000 Hz
		OUT4	A	2000 Hz	4000 Hz
		OUT5	A	4000 Hz	10 kHz
		OUT6	A	10 kHz	OFF
6:	All muted	OUT1	OFF	OFF	OFF
		OUT2	OFF	OFF	OFF
		OUT3	OFF	OFF	OFF
		OUT4	OFF	OFF	OFF
		OUT5	OFF	OFF	OFF
		OUT6	OFF	OFF	OFF

CHARACTERISTIQUES TECHNIQUES

Alimentation secteur :	90 V CA ~ 240 V CA, 50 Hz (30W)
Fusible :	fusible verre 20 mm 250 V 1 A lent
Réponse en fréquence :	10-20.000 Hz (+/- 0,1 dB)
Dynamique :	102 dB
THD + bruit :	< 0.005 % @ 1 kHz, 0 dB
Rapport signal sur bruit (IHF-A):	> 100 dB @ 1 kHz.
Diaphonie :	> 95 dB
Niveau d'entrée (max) :	4 Vrms
Impédance d'entrée :	8 kΩ symétrique
Impédance de sortie :	150 Ω symétrique
Niveau de sortie (max) :	2 V rms
AD/DA :	24 bits Sigma/Delta
Vitesse d'échantillonnage :	48 kHz
Pentes des filtres de coupure :	12, 18, 24 ou 48 dB/oct
Types de filtres de coupure :	Butterworth, Bessel ou Linkwitz/Riley
Retard : entrées et écarts :	682,52 ms / par pas de 21 μs
Retard : sorties et écarts :	21,31 ms / par pas de 21 μs
Egalisation d'entrée :	6 par entée
Égalisation de sortie :	4 par sortie
Types d'égalisation :	Paramétrique, graves à pivot par 6dB et grave à pivot par 12dB
	aigu à pivot par 6 dB et aigu à pivot par 12 dB
Niveau d'égalisation :	-30 dB ~ +15 dB, par pas de 0,1 dB
Largeur en fréquence de l'égalisation :	0,016 ~ 4 octaves
Fréquences d'égalisation :	19,7 Hz ~21,9 kHz
Limiteurs - seuil :	-20 dBu ~ +20 dBu par pas de 1 dBu
Limiteurs - temps d'attaque :	0,5 ~ 50 ms
Limiteurs - temps de relâche :	10 ~ 1000 ms
Limiteurs - taux de compression :	1,2/1 ~ infini/1
Dimensions :	482 (L) x 44 (H) x 225 (P) mm
Poids :	3 kilos

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.synq-audio.com

GEBRUIKSAANWIJZING
