GEBRUIKSAANWIJZING DLP6 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit SYNQ® product. Om ten volte te konnen profiteren van alle mogelijkheden en voor uw eigen verilgheid is het aangeraden de aanwijzingen zeer zorgvuldig te lezen voor U het apparaat begint te gebruiken.

VERGEET NIET UW DLP-6 MIXER TE REGISTREREN. ZO ONTVANGT U AUTOMATISCH

EEN BERICHT BIJ NIEUWE SOFTWARE UPDATES!

SURF NAAR: WWW.SYNQ-AUDIO.COM/REGISTER/

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Professionele digitale luidspekerprocessor op basis van een dubbele 24bit DSP technologie
• Wordt gebruikt om uw luidsprekers tot in de perfectie af te stellen!
• 2 ingangen en 6 uitgangen met volledige matrix routing

• Beide ingangen beschikken over:

• 6 Bands equalizer (parametrisch, high shelf, low shelf)

• Delay (regelbaar tot op 682ms [= 235m] in stappen van 21μs)

• De 6 uitgangen beschikken elk over:

Crossover (Linkwitz/Riley, Bessel, Butterworth) met regelbare flanksteilheid (12 / 18 / 24 en 48dB/oct)
- 4 Bands equalizer (parametrisch, high shelf, low shelf)
- Delay (regelbaar tot op 21,31ms [= 7,3m] in stappen van 21μs)
- Fase omkering
- Limiter (regelbare attack, release, threshold en hold)

• Er können 30 verschillende speaker setups in het geheugen worden opgeslagen
• Programmavergrendeling met passwoord beveiliging

• Firmware updates en parameter setup via PC:

• Via USB: eenvoudig op te stellen maar de kabellenge is beperkt tot maximum 5m

• Via RS485: (met optionele RS485/USB converter) CAT-5E network kabel tot 100m kabellenge.

• Meegeleverde Windows® software met visuele aantrekkelijke en praktische instellingsmogelijkheden

• Inschakelvertraging om storende inschakel clicks te vermijden.
• Duidelijke 2x20 alfanumerieke LCD display voorzien van blauwe verlichting.
• Componenten van uitstekende kwaliteit en een robuuste constructie voor ruw gebruik.
• Symmetrische XLR in/uitgangen
• Voor professionele PA en studio, maar ook voor Pro DJ's

EERSTEINGEBRUIKNAME

Belangrijke instructies:

• Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de verilheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst naukeurig volgt. Elke schadeverooraaktddoor verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindeten en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te konnen raadplegen. Indien U ooit het apparaat verkoopt mag u Niet vergeten om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmaterialiaal te recycleren.

Controleer de inhoud:

Kijk na of de verpakking volgende onderden bevat:

• Gebruiksaanwijzing
  DLP-6
• CDROM met PC software
• Stroomkabel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een beveogde technicus.

De bleksempijl die sich in een gelijbenige dreihoek befindt is bedoeld om u te wijzen op het gebruik de aanweizgeheid van het-neeisoleerde onderden met een "gevaarlijke spanning" in het toestel die voloende kracht hebelt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijbeneige driehoek is bedoeld om de gebruiker erop te wizen dat er in de meegeleverde literatuur beschrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol betekent: Klasse I apparaten

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objeten gemuld met water, zoals bvb. Vazen, mogen nooit op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De minimum afstand rondon dit apparaat om een goede koeling toe te lately is 2cm.
• Trek aktijd de stekker uit wonneer het apparaat gedurende langere tijd Niet worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controleer dat de beschikbare spanning nicht hoger is dan die aangegeven op de weiterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort algtd in uistekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud es of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.

• Laat de elektrische draad nooit in contactkommen met andere draden.

• Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat nicht volledig van het lichtnet gezehden!

• Om elektrische schokken te voorkomen, moet U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

• Plaats dit apparaat in een goed geventileerde ruimte waar het Niet bloatgesteld is aan hoge temperaturen of vocht.
• Hetplaatsen en het gebruik van dit apparaat gedurende een langeperiode in de nabijheid warmtebronnen zoals versterkers, spots, enz. zal zich werkung beivloeden.
• Dit apparaat kan in een 19" kast gemonteerd worden. Monteer de behuizing door middel van de 4 montageopeningen op de frontplaat. Gebruik hiervoort bouten van de juiste dikte! (deze zich nicht inbegrepen) Probeer sterke schokken en vibratiesijdens het transport zo veel möglichk te vermijden.
• Zorg, bij inbouw in een vaste installmentie of flightcase, voor een goede ventilatie om de warmte optimaal te kuren afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werkig soms verhinderen.

ONDERHOUD

Reinig het toestel met een zacht,信息披露 doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschaden.

AANSLUITINGEN

U kunt de verbindingen make met symmetrische of asymmetrische XLR kabels. Gebruik liefst symmetrische kabels van goede kwaliteit om de kans op rouis en interferenties zo laag möglich te houden. Er zijn verschillende mogelijkheden, maar meestal zal het toestel aangesloten worden:tussen de uitgang van uw mengtafel en de verschillende

UNBALANCED XLR

BALANCED XLR

BELANGRIJK: test steeds uw aansluitingen om vergissingen in de bekabeling te vermijden!

• Verzeker uervaan dat alle MUTE toetsen (8) aan staan.
• Activeer erst de HF uitgangen: als uwbekabeling verkeerd is zullen er hoge tonen uit uw subwooferns komen (en uw HF kasten zullen de belasting overleefd hebben ③)

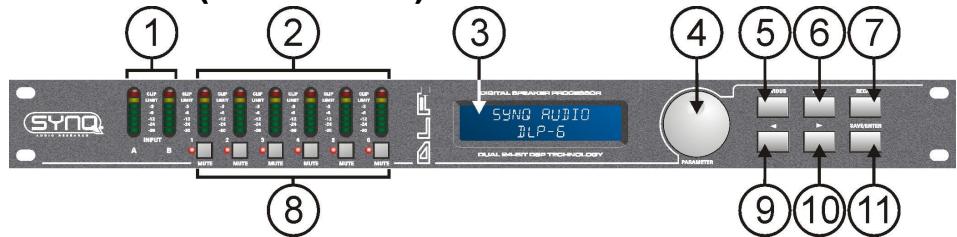

FUNCTIONS (VOORZIJDE)

1. INGANGSSIGNAAL METER: Geeft hetiveau van het inkomend muzieksignal weer.
2. UITGANGSSIGNAAL METER: Geeft het niveau van de muzieksignalen op de verschillende uitgangen weeR.

3. MULTIFUNCTIONE DISPLAY: Geeft de instellingen van de verschillende functies weeer.

4. PARAMETER KEUZEWIEL: keuzewiel met geintegreerde drukotoets.

5. Druktoets: worden gebruikt om de verschillende in/uitgangen te overlopen
   Keuzewiel: worden gebruikt om allerlei parameters, passwoord karakters, enz. in te stellen (zieverder)

6. TOETS "VORIGE": worden gebrukt om de opties van hetsubmenu achterwaarts te overlopen, enz.

7. TOETS "VOLGENDE": Wort gestruikt om de opties van het submenu voorwaarts te overlopen, enz.
8. RECALL TOETS: worden gebruikt om opgeslagen programma's terug op te roepen.
9. OUTPUT MUTE TOETSEN: worden gebrukt om de uitgangen te onderdukken (de rode LED is aan als de uitgangen onderbroken়)
10. TOETS: worden gebrukt om de waarden van de verschillende parameters te kiezen in richting.
11. TOETS: worden gebruikt om de waarden van de verzischlende parameters te kiezen in richting.
12. SAVE/ENTER TOETS: worden gezruikt om programma's op te slagen en opties te bevestigen.

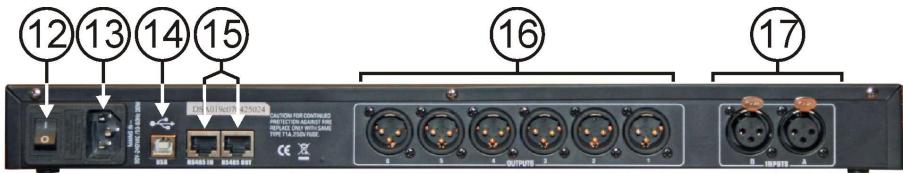

FUNCTIONS (ACHTERZIJDE)

1. ON/OFF SCHAKELAAR: worden gebrukt om het toestel aan/uit te zetten. Hoewel het toestel over een soft start beschikt raden wij u toch aan de processor aan te zetten alvorens u de versterkers aan zet.
2. STROOMINGANG met IEC stekker en geintegreerde zekeringhouser; sluit hier de meegeleverde stroomkabel aan.
3. USB AANSLUITING: worden gebruikt om de processor met een PC of laptop te verbinden. Met de meegeleverde software kunt u alle parameters in real time via uw PC instellen. Dit is veel handiger dan alles onmiddelijk op de processor in te stellen. Zie verder voor meer info.
4. RS-485 IN/OUT: kan gekrukt worden om bij große installations meerdere DLP-6 processoren met elkaar te verbinden, door middel van een CAT-5E (Ethernet) babel. Vergeet ne di ID's in te stellen voor de verschilnde toestellen! (zie hoofdstuk "hoe gekruiken") u kunst deze aansluitingen ook gekruiken om de PC-link uit te breiden tot max 100m. Aan de PC kunt u een RS-485/USB converter aansluiten.
5. SYMMETRICHE UITGANGEN: gebruik symmetrische XLR kabels om de verschillende versterkers met de processor te verbinden.
6. SYMMETRICHE INGANGEN: gebruik symmetrische XLR kabels om de uitgang van uw mixer te verbinden met de processor.

VERKLARING VAN ENKELE TERMEN

Het lijkt ons een goed idee om, voor het gebruik, eerst enkele termen nader te verklaren

DELAY OP DE INGANG

In groe ruimten of openlucht kan het instellen van een vertraging helpen om de tijsverschillenussen de verschillende luidspekertorens veg te werken. Bijvoorebildussen de luidspeakers naast het podium en de luidspekertorens een eindje vierderop in het publiek. Op de DLP-6 kan men vertragingen tot 682,52ms of 235,07m instellen!

Wordt gebruikt om de faseverschillen:tussen de luidspekers van enzelfde toren weg te werken.De mid/hoog luidspeker worden bijvoorbeeld opgehangen terwijl de subs op de grond staan: in dit geval kan de DLP-6 de ontstane faseverschuiingen:tussen de verschillende uitgangen (tot 21,31ms of 7,3m)wegwerken.

PARAMETRISCHE EQ

Een parametrische equalizer is een zeer doeltreffende banddoorlaatfilter met regelbare versterkingsfactor, middenfrequentie en bandbreede. Hij worden veelvuldig gebruikt om luidsprekers te corrigeren, terugkoppeling te voorkomen, en ongewenste resonanties weg te werkken. In de meeste gezallen is een 5bands parametrische EQ meer dan voldoende om het geluid tot in de perfectie te regelen.

HIGH / LOW SHELF FILTERS

Shelving filters zijn uitermate geschikt om de algemene balansussen de hoge en de lage frequenties te herstellen.

Een low-shelf filter:Thatleallefrequentiedoormarzhalherbij allefrequentiesonderdeafsnifrequentie

even sterk verzwakken of versterken.

Voorbeeld1: als de totale basweergave van een system vrij zwak is dank an men doormiddel van een low-shelf filter de lage frequencies gelijkmatig versterken.

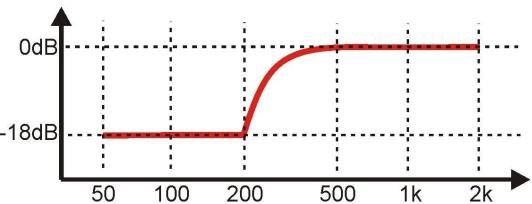

Voorbeeld2: op de tekening worden een lowshelf filter gezrukt met een freientre = 200Hz en waar bij de gain ingesteld is op -18dB alle freuencies onder de 200Hz worden met 18dB verminderd.

Een high-shelf filter:Thatleallefrequentiedoor,maarvanafeeneenbepaaldefrequentieworden alle bovenliggende frequencies meteen bepaaldefactorgelijkmatigversterktofafezwakt.

Voorbeeld: als uw mix vrij agressief klichtk an u een high-shelf filter gebruiken om de hoge frequencies gelijkmatig te verzwakken zonder specifieke frequencies extra te onderdrukken, zoals zou gegeben bij een normale high-cut filter.

HIGH-PASS / LOW-PASS / BAND-PASS FILTERS

Een low-pass filter: blokkeert ongewenste hoge freiendentie signalen.

Voorbeeld: u Aunt een LP-filter gebruiken op 150Hz om het ingangssignaal van een subwoofer te filteren.

Een high-pass filter: blokkeontongewenste lage frequentie signalen.

Voorbeeld: u kunt een HP-filter gebruiken op 150Hz om het ingangssignaal van een mid/high klankkast te filteren.

Een band-pass filter: u kunt een low-pass filter en een high-pass filter combineren om een band-pass filter te verkrijgen.

Voorbeeld: u kunt een BP-filter gebruiken op 1,2kHz en 8,0kHz om het ingangssignaal van een compressiehoorn te filteren.

LIMITER EN COMPRESSOR - VERSCHILLEN

Het belangrijkste verschilussenenlimiter eneen compressorisde compressieverhouding.Een limiter gebruikt een verhouding van 10:1 tot 100:1 of oneselfindig,terwijelen compressoreienverhouding van 10:1of minder zal gebruiken.

Een compressor reducert het dynamisch bereik (luidere delen worden verzacht, zachtere delen worden luider gemaakt) en reageert bij gezolg als een soort dynamische volume controle. Daarom worden dit veel gebruikt in radio studio's.

Een limiter begrenst het signaal van zodra het threshold niveau bereikt is. Daarom worden limiters veel gebrukt om energiepieken te verzwakken om zo uw installment (luidspeakers) te beschemen. Hoe hoger de compressieverhouding, ho better de bescherming.

HOE GEBRUIKEN

Met Speaker management processors Aunt u uw geluid tot in de perfectie afstellen, maar in de handen van onervaren gebruikers kan de geluidskwaliteit en in sommige geallen ook uw speakers volledig stukgemaakt worden, ! Gelieve dus eerst wat te experimenteren en lees zo veel möglichk over de mogelijkheden en werkung alvorens u deze tostellenden efectief gaat gebruiken. Op het internet kutu hier wel wat interessante artikels vinden ... Kom ons dus nicht vertellen dat wij u Niet gewaarschuwd hebben! ©

TWEE INSTELMETHODES

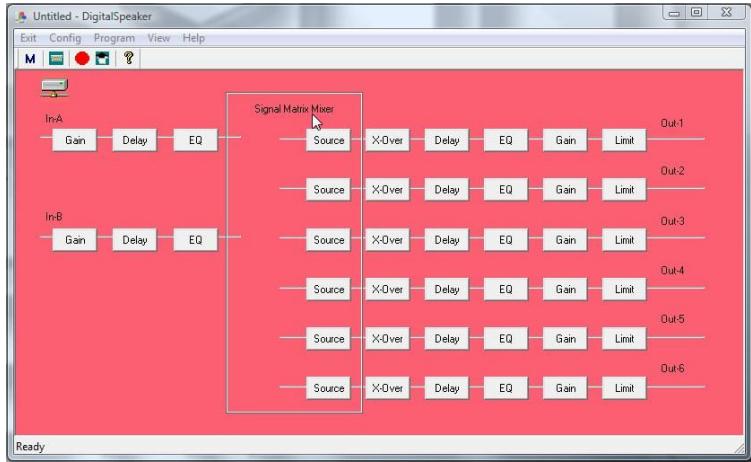

• Via PC-SOFTWARE: dit is de gemakkelijkste, de snelste en de meest intuitieve manier. Zie verder voormeer info
• Op de DLP-6: neemt meerijd in beslag,DEXe methode wordt hieronder uitgelegd.

GEBRUK VAN DE MENU'S EN DE ALGEMENE INSTELLINGEN

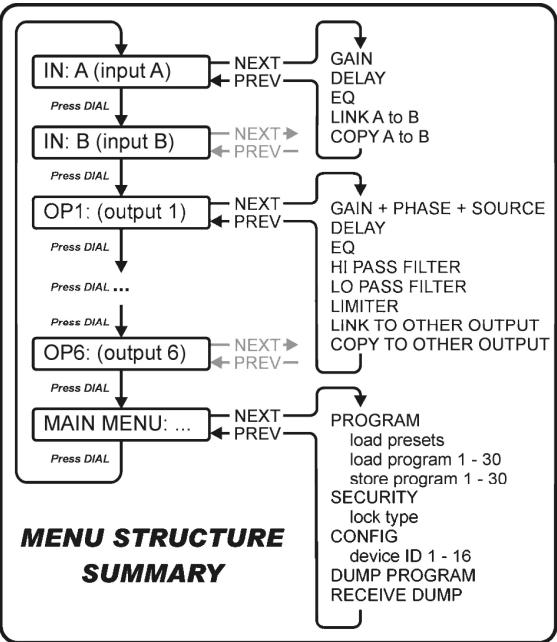

De volledige menustructeur wird hieronder getoond: druk op de KEUZEWIEL (4) om de verschillende menuonderdelen te overlopen, druk op de VOLGENDE/VORIGE toetsen (5&6) om de submenu's te

overlopen. Onderaan vindt u meer informatie over elk onderdeel. Sommige termen worden kortuitgelegd in het vorige hoofdstuk.

INGANGSPARAMETERS - GAIN

Wordt gebruikt om de ingangsversterking van de DLP-6 processor in te stellen.

• INPUT GAIN: draai aan het KEUZEWIEL (4) om de ingangsversterking in te stellen van -40dB tot +12dB in stappen van 0,1dB.
• INPUT MUTE: druk op de →toets (10) om te activeren, druk op de ←toets (9) om te deactiveren.

INGANGSPARAMETERS - DELAY

Het scherm toont de vertraging in meters, milliseconden en voet. Op de DLP-6 kan men een ingangsvertraging instellen tot 682,52ms of 235,07m!

KLEINE STAPPEN: draai aan het KEUZEWIEL (4) om de vertraging te regelen inkleine stappen van 21 s
GROTE STAPPEN: druk op de / < toetsen (9&10) om de vertraging te regelen in grote stappen van 5,20ms.

INGANGPARAMETERS - EQUALIZER

Beide ingangskanalen beschikten over een 6bands EQ, jegde band kan verschillende instellenungen haben. Gebruik de

/ < toetsen (9&10) om:tussen de.
verschillende parameters te kiezen.
- ON/OFF: voor iedere band kan men kiezen om deze te gebruiken of Niet, draai gewoon aan het KEUZEWIEL (4) om te kiezen.
- EQ BAND: draai aan het KEUZEWIEL (4) om de gewenste EQ-filter tekiezen: u kuntkiezen van 1 tot 6.
- EQ TYPE: draai aan het KEUZEWIEL (4) om het gewenste EQ-filter type te kiezen:

• PEQ: Parametrische equalizer, met de volgende parameters:

GAIN: draai aan het KEUZEWIEL (4) om de versterking te regelen van -30dB tot +15dB in stappen van 0,1dB.
。FREQ : draai aan het KEUZEWIEL (4) om de middenfrequente in te stellen van 19,7Hz tot 20kHz
o BANDWIDTH: draai aan het KEUZEWIEL (4) om de bandbreedte te veranderen van 0,016 (smal) tot 4,000 (breed).

LS1: Low-shelf 6dB, met de volgende parameters:

GAIN draai aan het KEUZEWIEL (4) om de versterking te regelen van -30dB tot +15dB in stappen van 0,1dB steps.
。FREQ :draai aan het KEUZEWIEL (4) om de frequentie in te stellen van 19,7Hz tot 2kHz

LS2: Low-shelf 12dB, met de volgende parameters:

GAIN: draai aan het KEUZEWIEL (4) om de versterking te regelen van -30dB tot +15dB in stappen van 0,1dB.
。FREQ :draai aan het KEUZEWIEL (4) om de frequentie in te stellen van 19,7Hz tot 2kHz

HS1: High-shelf 6dB, met de volgende parameters:

GAIN: draai aan het KEUZEWIEL (4) om de versterking te regelen van -30dB tot +15dB in stappen van 0,1dB.
FREQ: draai aan het KEUZEWIEL (4) om de frequentie in te stellen van 3886Hz tot 21,9kHz.

HS2: High-shelf 12dB, met de volgende parameters:

GAIN: draai aan het KEUZEWIEL (4) om de versterking in te stellen van -30dB tot +15dB in stappen van 0,1dB.

FREQ: draai aan het KEUZEWIEL (4) om de freiagentie in te stellen van 3886Hz tot 21,9kHz.

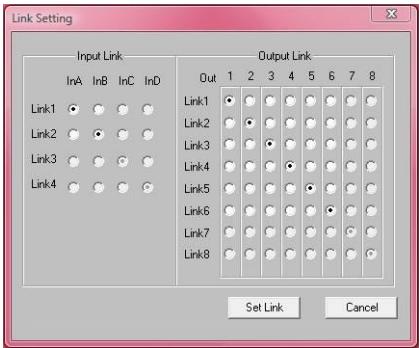

INGANGSPARAMETERS - "LINK" INSTELLINGEN

U kan de instellenen van de ingangskanalen A en B koppelen zodate u slechts 1 ingan (A of B) hoeft in te stellen alle instellenen van de andere ingang zullen ter aller tjde identiek zich. Draai aan het KEUZEWIEL (4) om de koppeling (LINK) aan of uit te zetten en druk op de SAVE-toets (11). Er za u om een bevestiging gesvaagd worden: druk op de / < toetsen (9&10) om OK of CANCEL te kiezen en druk terug op de SAVE toets (11) om te bevestigen.

INGANGSPARAMETERS - "COPY" INSTELLINGEN

U kut de instellenen:tussen de ingangskanalen kopiaren ("Aaar B"of "Baar A").Dit beteKent dat alleen HUIDIGINSTELLINGEN gekopieerd worden, er is geen permanente synchronisatie:tussen detreffende kanalen! U kan het volgende doeen:

• DON'T COPY: druk op de / < toetsen (9&10) om maar een andere parameter instelling te gaan.
• COPY: druk op de SAVE toets (11) om het kopiernen te bevestigen alle instellenen zullen:tussen de ingangen gekopieerd worden.

UITGANGPARAMETERS - GAIN + PHASE + SOURCE

Wordt gebruikt om de versterking en de fase van de 6 uitgangen in te stellen. Voor elk euitgang kunt u ook kiezen aan welke ingang deutsche gekoppeld worden. Gebruik de / < toetsen (9&10) omussen de verschillende parameters te springen:

• OUTPUT GAIN: draai aan het KEUZEWIEL (4) om de ingangsversterking van -40dB tot +12dB aan te passen, in stappen van 0,1dB.
  PHASE: draai aan het KEUZEWIEL (4) om "+" (uitgang in fase) of "-" (uitgang in gegenfase) te kiezen

• SOURCE SELECT: draai aan het KEUZEWIEL (4) om de ingang te kiezen die moet gekoppeld worden met de gekozen uitgang:

• OFF: de gekozen uitgang worden nicht gebrukt.
  A: de gekozen uitgang is gekoppeld met ingang A.
  B: de gekozen uitgang is gekoppeld met ingang B

• A+B: de gekozen uitgang is gekoppeld met de ingangen A en B.

UITGANGSPARAMETERS - DELAY

Het scherm toont de vertraging in meters, milliseconden en voet. U kurz delays kiezen tot 21,31ms of 7,34m!

• KLEINE STAPPEN: draai aan het KEUZEWIEL (4) om de delay in te stellen inkleine stappen van 21 s
• GROTE STAPPEN: druk op de / < toetsen (9&10) om de delay in te stellen in große stappen van 5,20ms.

UITGANGSPARAMETERS - EQUALIZER

Alle uitgangskanalen beschikken over een 4bands EQ, elké band kan verschillende instelleningen hebben. Gebruik de / < toetsen (9&10) om:tussen de verschillende parameterinstelleningen te springen:

• ON/OFF: voor elke band(Int)kunt u kiezen of hij aan of uit moet staan, draai gewoon aan het KEUZEWIEL (4) om uw keuze te make.
• EQ BAND: draai aan het KEUZEWIEL (4) om de gewenste EQ-filter te kiezen: u kunt 1 tot 4 kiezen.

• EQ TYPE: draai aan het KEUZEWIEL (4) om het gewenste EQ-filter type te kiezen:

• PEQ: Parametrische equalizer, met de volgende parameters:
  GAIN: draai aan het KEUZEWIEL (4) om de versterking te regelen van -30dB tot +15dB in stappen van 0,1dB.
  。FREQ: draai aan het KEUZEWIEL (4) om de gekozen freqentie te regelen van 19,7Hz tot 20kHz
  。 BANDWIDTH: draai aan het KEUZEWIEL (4) om de bandbreedte te veranderen van 0,016 (smal) tot 4,000 (breed).

LS1: Low-shelf 6dB, met de volgende parameters:

GAIN: draai aan het KEUZEWIEL (4) om de versterking te regelen van -30dB tot +15dB in stappen van 0,1dB.
。FREQ :draai aan het KEUZEWIEL (4) om de frequentie te regelen van 19,7Hz tot 2kHz

LS2: Low-shelf 12dB, met de volgende parameters:

GAIN: draai aan het KEUZEWIEL (4) om de versterking in te stellen van -30dB tot +15dB in stappen van 0,1dB.
。FREQ :draai aan het KEUZEWIEL (4) om de frequentie in te stellen van 19,7Hz tot 2kHz

HS1: High-shelf 6dB, met de volgende parameters:

GAIN: draai aan het KEUZEWIEL (4) om de versterking in te stellen van -30dB tot +15dB in stappen van 0,1dB.
FREQ: draai aan het KEUZEWIEL (4) om de frequentie in te stellen van 3886Hz tot 21.9kHz.

HS2: High-shelf 12dB, met de volgende parameters:

GAIN: draai aan het KEUZEWIEL (4) om de versterking in te stellen van -30dB tot +15dB in stappen van 0,1dB.
FREQ: draai aan het KEUZEWIEL (4) om de freiuentie te regelen van 3886Hz tot 21,9kHz.

UITGANGSPARAMETERS - HIGH-PASS FILTER (CROSSOVER)

Alle uitgangen zijn uitergerust met een volledig regelbare high-pass filter. Gebruik de / toetsen (9&10) om zusammen de verschillende parameterinstellungen te springen:

• CUTOFF FREQUENCY: draai aan het KEUZEWIEL (4) om de frequentie van 19,7Hz tot 21,9kHz te regelen. U kan er ook voor kiezen om geen "cutoff" (of "afsnij") frequenta in te stellen.
• FILTER TYPE: draai aan het KEUZEWIEL (4) om 1 van de filter types (Butterworth, Bessel or Linkwitz-Riley) en de overeenkomstige flanksteilheid (12dB/oct, 18dB/occt, 24dB/occt or 48dB/occt) te kiezen.

UITGANGSPARAMETERS - LOW-PASS FILTER (CROSSOVER)

Alle uitgangen zijn uitgerust met een volledig instelbare low-pass filter. Gebruik de / < toetsen (9&10) om zusammen de verschillende parameterinstellungen te springen:

• CUTOFF FREQUENCY: draai aan het KEUZEWIEL (4) om de frequentie in te stellen van 19,7Hz tot 21,9kHz of om het UIT te schaken.
• FILTER TYPE: draai aan het KEUZEWIEL (4) om een van de filter types (Butterworth, Bessel or Linkwitz-Riley) en de overeenkomstige helling (12dB/oct, 18dB/occt, 24dB/oct or 48dB/occt) te kiezen.

UITGANGSPARAMETERS - LIMITER

Alle uitgangen zijn uitgerust met een volledig instelbare limiter. Gebruik de / < toetsen (9&10) to jump zusammen de verschillende parameterinstellungen:

• ON/OFF: draai aan het KEUZEWIEL (4) om de limiter aan (ON) ofuit (OFF) tezetten.
• THRESHOLD: draai aan het KEUZEWIEL (4) om de drempelwaarde in te stellen:tussen -20dBu en +20dBu in stappen van 1dBu.
• RATIO: draai aan het KEUZEWIEL (4) om de compressieverhouding in te stellen:

Lage verhoudingen: 1,2 / 1 1,5 / 1 2 / 1 3 / 1 4 / 1 6 / 1
- Hogereverhoudingen: 10 / 1 20 / 1 Oneindig (brick-wall limiter)

Indien u de limiter wenst te gebruiken als bescherming, dan moet u een hogere compressieverhouding kiezen (20/1 of oneindig)

• ATTACK: draai aan het KEUZEWIEL (4) om de attack time in te stellen: 0,5ms 1ms 2ms 5ms 10ms 20ms 50ms .
• RELEASE: draai aan het KEUZEWIEL (4) om de release time in te stellen: 10ms ~ 20ms ~ 50ms ~ 100ms ~ 200ms ~ 500ms ~ 1s.

UITGANGSPARAMETERS - INSTellen VAN KOPPELINGEN (LINKS)

U kurz deinstallingen van de gekozen uitgangskanalen koppelen met een of meer van de andere 5 uittgangen. U hooft dan enkel 1 uittgang in te stellen, alle instelleningen van de gekoppelde uitgangen zullen steeds identiek zich. Het voorbeeld hieronder toont u hoe u een of meerere uitgangen kurz Koppelen:

Voorbeeld: we zullen uitgang 1 "OP1" koppelen met "OP3" en "OP5" (en NIET met de uitgangen "OP2", "OP4" en "OP6"):

• Afbeelding A: draai aan het KEUZEWIEL (4) om de koppeling op OFF te zetten, druk op de toets(10) voor de volgende uitgang.
• Afbeelding B: draai aan het KEUZEWIEL (4) om de koppeling op ON te zetten, druk op de toets(10) voor de volgende uitgang.
• Afbeelding C: draai aan het KEUZEWIEL (4) om de koppeling op OFF te zetten, druk op de toets(10) voor de volgende uitgang.

• Afbeelding D: draai aan het KEUZEWIEL (4) om de koppeling op ON te zetten, druk op de toets(10) voor de volgende uitgang.
• Afbeelding E: draai aan het KEUZEWIEL (4) om de koppeling op OFF te zetten.
• Afbeelding F: druk op de SAVE-toets (11) om te bevestigen de koppelingen zich gemaakt, vanaf nu zullen de uitgangen 1, 3 en 5 bezelfde instelleningen—hebben!

UITGANGPARAMETERS - "COPY" INSTELLINGEN

U kunt de instellenen van de huidige uitgang kopieren aan een ofmeer andere uitgangen. Dit betekent dat alle den ACTUELE INSTELLINGEN worden gekopieerd, er is geen permanente synchronisatieussen de betreffende kanalen!

• Draai aan het KEUZEWIEL (4) om het kanaal te kiezen waarheen U de instellingen wil kopieren.
• Druk op de SAVE toets (11) om het kopieren te bevestigen alle instellenen zullen gekopieerd wordenCUSden die twee uitgangen.

Indien u het wenst Aunt u nog een andereuitgang kiezen om de instellingen maar te kopieren.

MAIN MENU - PROGRAM: Load settings

u kurzum om het even welke personoijne instelling opbouwen, maar om het u gemakkelijk te makek Beschikt de DLP-6 over enkele voorgeprogrammeerde standard configuraties. Indien u het wenst kurz u beginnen

met deze standard configuraties en de parametres stap per stap bijregelen. Op de LASTE pagina van deze handleiding vindt u een overzicht van de standard instelleningen.

• Druk op het KEUZEWIEL (4) tot de eerste display die hiernaast worden afgebeeld verschijnt.
• Druk op de ENTER toets (11) om het menu "program" te betreden. Op de display verschijnt "Load presets"

• Druk terug op de ENTER toets (11) en draai aan het KEUZEWIEL (4) om een van de voorinstellening te kiezen:

• 1: 2x2-WAY+SUM X-OVER (2x2-weg filter + som voor subwoofer)
  2: 2x3-WAY X-OVER (2x 3-weg filter)
  3:4WAY X-OVER + 2 (4-weg filter + 2 extra)

• 4:5WAY X-OVER + 1 (5-weg filter + 1 extra)
• 5:6WAY X-OVER (6-weg filter)

• 6: Muted all (alleuitgangenuit)

• Druk op de ENTER toets (11) om uw keuze te bevestigen de gekozen standaardinstellungen worden geladen.

U=knt deze standaard configuratie aanpassen en opslaan als een persoonlijk programma (zie verder hoe dit moet)

MAIN MENU - PROGRAM: Store a Program (1-30)

U kurz tot 30 gespersonaliseerde gebruikersprogramma's opstaan en terug oproepen. U moet eerst alle parameterinstellungenimen, wonneer dit gebeurd is kurz u het als volgt opstaan:

• Druk op de KEUZEWIEL (4) tot de eerste display die hiernaast worden aufgebeeld verschijnt.
• Druk op de ENTER toets (11) om hetsubmenu "program" te betreden.
• Druk op de NEXT toets (6) tot "Store a program" op het scherm worden weergegeven
• Druk op de ENTER toets (11) en draai aan de KEUZEWIEL (4) om de locatie te kiezen (1 to 30) waar u het programme wilt opslaan.
• Druk op de NEXT toets (6) om een naam voor het programme in te voegen op de tweede lijn van het scherm begint de cursor te flitsen.
• Draai aan het KEUZEWIEL (4) om een karakter te kiezen en druk op de NEXT toets (6) om het volgende karakter in te stellen, ...
• Druk op de ENTER toets (11) wanseer de naam klaar is om het programma op te slaan.

MAIN MENU - PROGRAM: Load a Program (1 - 30)

U kunt tot 30 gespersonaliseerde gebruikersprogramma's opslaan en terug oproepen. Volg onderstaande stappen om een van de 30 programme's te laden:

• Druk op het KEUZEWIEL (4) tot de eerste display die hiernaast worden afgebeeld verschijnt.

• Druk op de ENTER toets (11) om hetsubmenu "program" te betreden.
• Druk op de NEXT toets (6) tot "Load a program" op de display verschijnt.
• Druk op de ENTER toets (11) en draai aan het KEUZEWIEL (4) om het programme dat u wilt laden te kiezen.
• Druk op de ENTER toets (11) om uw keuze te bevestigen het gekozen programme za geladen worden en is(Claar voor gebruik.

MAIN MENU - SECURITY: Lock type (vergrendelingswijze)

Stel dat U heel wat werk heeft verricht om de perfecte instellingen te bekomen, en een of andere idioot begint aan alle instellingen te prutsen zonder te weten wat hij doet: een ware ramp en in het ergste geval

zelfs beschadigde luidsprekers ... Daarom bieden wij u de möglichkheid om uw instelleningen te vergrendelen! Zo kurz u uw kostbare werk beschermen:

• Druk op het KEUZEWIEL (4) tot de eerste display die hiernaast worden aufgebeld verschijnt.
• Druk op de NEXT toets (6) tot "SECURITY" op de display verschijnt.
• Druk op de ENTER toets (11) om hetsubmenu te betreden.

• INDIEN DE PROCESSOR VERGRENDELD IS: zal er u gekvaagd worden om uw pasword in te geven om de processor te ontgrendelen (de display hiernaast verschijnt):

• Draai aan het KEUZEWIEL (4) om een karakter te kiezen en druk op de NEXT toets (6) om het volgende karakter in te stellen, ...

• Wanner u het passwoord ingegeven heeft moet u op de ENTER toets (11) drukken om te bevestigen.
• INDIEN DE PROCESSOR NIET VERGRENDELD IS: beschicht u over 4 verschiedene manieren om de processor te vergrendelen:

Locktype = Modify

Alle parameters en instelleningen zijn zichtaar, maar u kunt ze Niet wijzigen zonder eerst een PASSWORD in te gehen. Alleen de mute schakelaars können gebrukt worden:

• Draai aan het KEUZEWIEL (4) tot de display die hiernaast worden afgebeeld verschijnt.
• Druk op de ENTER toets (11) er zal u gezvraagd worden om een passwoord in te gehen.
• Draai aan het KEUZEWIEL (4) om een karakter te kiezen en druk op de NEXT toets (6) om het volgende karakter in te stellen, ... (maximum 8 karakters - NIET VERGETEN !!!)
• Wanner u het passwoord ingegeven heeft moet u op de ENTER toets (11) drukken om te bevestigen. Opmerking: indien u geen passwoord wenst in te gehen sunt u het gewoon leeg lately.

U kunt de parameters en instelleningen nicht zien of wijzigen zonder eerst een passwoord in te gehen. Alleen de mute schakelaars konnen gebruikt worden:
- Draai aan het KEUZEWIEL (4) tot de display die hiernaast worden afgebeeld verschijnt
- Druk op de ENTER toets (11) er zal u gezvraagd worden om een passwoord in te gehen.
- Draai aan het KEUZEWIEL (4) om een karakter te kiezen en druk op de NEXT toets (6) om het volgende karakter in te stellen, ... (maximum 8 karakters - NIET VERGETEN !!!)
- Wanner u het passwoord ingegeven heeft moet u op de ENTER toets (11) drukken om te bevestigen. Opmerking: indien u geen passwoord wenst in te gehen sunt u het gewoon leeg lately.

Alle parameters en instelleningen zijn zichtaar, maar u kunt ze Niet veranderen zonder eert een paswoord in te gehen. Ook de mute schakelaars zijn vergrendeld:
- Draai aan het KEUZEWIEL (4) tot de display die hiernaast worden afgebeeld verschijt.
- Druk op de ENTER toets (11) er zal u gezvraagd worden een passwoord in te gehen.

• Draai aan het KEUZEWIEL (4) om een karakter te kiezen en druk op de NEXT toets (6) om het volgende karakter in te stellen, ... (maximum 8 karakters - NIET VERGETEN !!!)
• Wanner u het passwoord ingegeven heeft moet u op de ENTER toets (11) drukken om te bevestigen.

Opmerking: indien u geen passwoord wenst in te Geven kunt u het gewoon leeg lately.

U kurz de parameters en instellenen nicht zien of wijzigen zonder eerst een passwoord in te gehen. Ook de mute schakelaars zijn vergrendeld:
- Draai aan het KEUZEWIEL (4) tot de display die hiernaast worden afgebeeld verschijnt.
- Druk op de ENTER toets (11) er zal u gezvraagd worden een passwoord in te gehen.
- Draai aan het KEUZEWIEL (4) om een karakter te kiezen en druk op de NEXT toets (6) om het volgende karakter in te stellen, ... (maximum 8 karakters - NIET VERGETEN !!!)
- Wanner u het paswoord ingeveen hebigt moet u op de ENTER toets (11) drukken om te bevestigen.
Opmerking: indien u geen paswoord wenst in te gezven kunt u het gewoon leeg lately.
LOCK TYPE
EVERYTHING
SET PASSWORD

WAARSCHUWING! vergeet uw paswoord Niet, bewaar het op een veilige plaats.

Het passwoord KAN NIET worden hersteld indien u het vergeten of kwijt bent!!

MAIN MENU - CONFIG:

In een große opstelling können er meerere processor onderling gekoppeld worden via de RS-485 aansluitingen (15) die zich op de achterkant van de toestellen bevinden. Omijdere processor de identificieren hebben ze elk een ID nummer (identificatienummer) nodig.

Zo要去 de ID van een toestel veranderen:

• Druk op het KEUZEWIEL (4) tot de eerste display die hiernaast worden afgebeeld verschijnt.
• Druk op de NEXT toets (6) tot "CONFIG" op de display verschijnt
• Druk op de ENTER toets (11) om hetsubmenu te betreden.
• Draai aan het KEUZEWIEL (4) om het ID-nummer aan te passen van 1 tot 16. (het huidig ingestelde ID-nummer worden met een asterisk “” gemarkeerd)
• Druk op de ENTER toets (11) om te bevestigen.

MAIN MENU:PROGRAM

MAIN MENU:..CONFIG

CONFIG DEVICE IB: 1

MAIN MENU - DUMP PROGRAM:

U heeft de möglichkeid om gebruikersprogramma's te kopieren van een "master" toestel [network kabel verbonden met de RS-485 uitgang (15)] maar een of meerdere "slave" toestellen [network kabel verbonden met de RS-485 ingang (15)] U要去 de master en de slave toestellen tegelijkkertijd instellen zatat zich kannen communiceren (lees het volgende punt "RECEIVE DUMP" voor u van start gaat!) Zo要去 u de master voorbereiden:

• Druk op het KEUZEWIEL (4) tot de eerste display die hiernaast worden afgebeeld verschijnt.
• Druk op de NEXT toets (6) tot "DUMP PROGRAM" op de display verschijnt
• Druk op de ENTER toets (11) om het submenu te betreden.
• De display vraagt "Are you sure?" en stelt "NO" voor.
• Draai aan het KEUZEWIEL (4) om de "NO" in "YES" te veranderen indien u de "dump file" wil zenden. Wacht NU en bereid eerst de slaves voor (zie volgende punt) voor u verdierogaat!
• Druk op de ENTER toets (11) om te bevestigen De "master" DLP-6 za nu al zijn programme'saar de slaven kopieren (dumpen) Indien er zich een fout voordoet verschijnt er "ERR" op de display.

Opmerking: dit proces kan nicht onderbroken worden. Zodra het kopiernen beeindig is, keert de master terug waar een normale werkmodus.

MAIN MENU - RECEIVE DUMP:

U heeft de möglichkeid om gebruikersprogramma's te kopieren van een "master" toestel [network kabel verbonden met de RS-485 uitgang (15)] waar een of meerdere "slave" toestellen [network kabel verbonden met de RS-485 ingang (15)] U要去 de master en de slave toestellen tegelijkertijd instellen zatat zich kannencommuniceren (lees voorgaand punt "DUMP PROGRAM" voor u start!)

Zo moet u het Slave toestel voorbereiden

• Druk op het KEUZEWIEL (4) tot de eerste display die hiernaast worden afgebeeld verschijnt.
• Druk op de NEXT toets (6) tot "RECEIVE DUMP" op de display verschijnt.
• Druk op de ENTER toets (11) to start the receiving process, op de display verschijnt "RECEIVING DUMP" terwijl het toestel wacht op de master.

NU kunt u het DUMP programma starten op de master!

Opmerking: druk op de RECALL toets (7) indien u het procéd wenst te onderbreken. Wanner kopiernen beeindigd is keert de slave weeer maar zichnormale werkmodus.

MAIN MENU:PROGRAM

Onze persönlijke voorkeur vermits het veel sneller werk! De PC-software is zo gemakkelijk te gebruiken dat hierover Niet veel uitleg nodig is. Indien u vertrouwd bent met het instellen van alle parameters kut u meteen van start gaan. Wij zullen ons dus beperken tot een basis uitleg. U kut de DLP-6 op twee verschillende manieren met uw PC verbinden:

• Via USB: Dit is de gemakkelijkste manier, maar de lenghte van uw kabel mag maximum 5 meter bedragen. Gebruik de standard USB kabel om de USB aansluiting zicheraan op de DLP-6 te verbinden met een van de USB aansluitingen van uw PC.
• Via RS485: Deze manier is wat moeilijker, maar de lenghte van de kabel mag tot 100m bedragen. Hiervoor heeft u een in optie verwkrijigbare RS485/USB converter nodig (zie Foto). Verbind een zijde van een standaard CAT-5E netwerkkel met een van de RS-485 aansluitingen die zich op de achterkant van de DLP-6 befindt. Sluij de andere kant van de netwerkkel aan op de

RJ-45 ingang van de RS485/USB converter en steek deze in een vrij USB aansluiting van uw PC.

DE SOFTWARE INSTALLEREN:

Zeer belangrijk: voor u de Windows® software installeert zou u de driver要去en installereren om de USB of RS485 communicatie möglich te make!

- Deel1 - installment van de USB driver

AUTOMATISCHE installment:

• Sluit eerst de DLP-6 aan op uw PC (via USB of RS485) en zet de DLP-6 aan.
• Windows zal neue hardware detecteren en zal u vragen om via internet een driver te zoeken en te installereren: aanvaard每次都 optie. Windows zal proberen de driver automatisch te installereren. Na enige tijd za Windows u melden of hij de driver kon installereren of Niet.
• Ga over tot de manuele installmentie van de driver indien de driver nicht gezonden en geinstalleerd kon worden.

• Verbind de DLP-6 nog nicht met uw PC!
• het installmentprogramma voor de driver vindt u op de meegeleverde CDROM, of kunt u downloaden van de SYNQ-website (download sectie van de DLP-6).
• Pak de file uit, dubbelklik op de exe-file "PL-2303 Driver Installer.exe" en volg de instructies zodate de driver correct worden geinstalleerd.

Om te controlleren of de driver geinstalleerd is moet u in "Windows Apparaatbeheer" kijken of de driver beschikbaar is. U kunt ook controlleren welke COM-poort geemuleerd worden (in de meeste gezallen zal het COM3 zich, zoals weergegeven op de afbeelding). Om de driver te kennen zien moet u de DLP-6 met uw PC verbinden en hem aanzetten.

Pooten (COM & LPT)
Communicatiepoort (COM1)
ECP-printeroort (LPT1)
Silicon Labs CP210x USB to UART Bridge (COM3)
Processors

Opmerking: afhankelijk van de hardware in uw DLP-6 kan de drivernaam welke in windows worden weergegeven verschillend+zijn!

• Deel2 - installment van de DLP-6 PC-software

De DLP-6 PC-software vindt u op de meegeleverde CDROM, of kurz u downloaden van de SYNQ-website (download sectie van de DLP-6).

• Dubbelklik op de file "DigitalSpeakerSetup_V110 SYNQ Audio.exe" en volg de instructies om de software te installeren.

• Deel3 - eerste ingebruikname

• Sluit eerst de DLP-6 aan op uw PC via een USB of een RS485 kabel.

• De USB uitgang van de PC zal behandeld worden door de software zoals met een RS-232 aansluiting. Daarom要去 u de juiste RS232 poort instellen wonneer u de software voor de eerste maal gebruikt:
• Start de PC software. In the linker bovenhoek ziet u het teken (hiernaast afgebeeld) wat betekent dat de software Niet verbonden is met de processor.
• Open het "CONFIG" menu en kies de "RS-232" optie.
• Meestal zult u要去en kiezen voor "COM3". Indien U zeker wil zijn dan kan U het juiste poortnummer nagaan in de the Windows® device manager.
  Open terug het "CONFIG" menu en kies "OnLine": een popup venster zal open gaan waar u "DLP6:2ln6Out" moet selecteren.

Wanneer de software in verbinding is met de processor moet u het teken zien dat hier rechts is afgebeeld. Indien dit Niet werkt zult u ook enkele andere COM instillingen要去en selecteren en opnieuw proberen een verbinding te makeen.

CONTROLE VAN DE SOFTWARE VERSIE

Open het "HELP" menu en kies de optie "About". In het popup venster ziet u de software versie enuitgavedatum:

DE SOFTWARE GEBRUIKEN:

Hou er reckening mee dat de PC-software steeds in verbinding staat met de DLP-6 zodat alle aanpassingen in de PC-software direct aan DLP-6 worden doorgegeven! Er is dus een "live" interactie met het geluid van uw installment. De PC-software heeft een erg toegankelijke en overzichtelijkte interface met aanklikbare iocontjes.

Klik icoontjes aan om de gewenste instellingen te make (begin altijd met de "Source" incoontjes). U kan opteren voor een preset ("config" menu, optie "preset") of U kan een bestaande instelling laden endeznaar wens aanpassen:

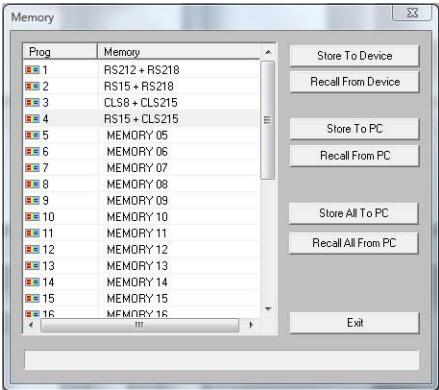

Program Manager

• Kies de optie "Device Program Manage" in het Program menu. het venster "memory" verschijnt. Dit venster LAST u toe programma's te sturen:tussen de PC en de processor en ze te laden of op te slaat in uw computer. Dit zich de verschillende opties:
• Store to device: worden gebruikt om de configuratie welke in gebruik is op te slagen in de DLP-6. Selecteer eerst een van de 30 geheugenlocaties voor u op de "Store To Device" toets drukt! Er zal u gezvraagd worden om een naam in te voegen en of u er zeker van bent dat u de huidige geheugenlocatie in de processor wilt overschrijven.
• Recall from device: worden gebrukt om een van de 30 geheugens in de ELP-6 op te roepen, en deze over te dragen maar uw PC zodat u deze kunt bewerken/opslaan.
• Store to PC: worden gebruikt om het geselecteerde geheugen (1 van de 30) op te slaan in een map op uw PC.
• Recall from PC: worden gebruikt om een geheugen dat in uw PC is opgeslagen op te roepen, en het in de geselecteerde geheugenlocatie op te laden.
• Store all to PC: worden gezruikt om de volledige set van 30 geheugens van de DLP-6 in in een map op uw PC op te slaan.
• Recall all from PC: worden gebruikt om een map welke een set van 30 geheugens bevat op te roepen van uw PC, en deze maar de DLP-6 te sturen.

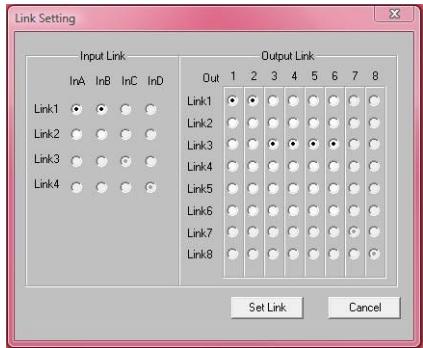

- Koppelen van de parameters op de ingangen en uitgangen

In vele gezallen zullen de parameters van de in/uitgangen gewoon identiek zijn. Om het u gemakkelijk te makeskunt u twee ofeer in/uitgangen koppelen u hoeffelt alleen de parameters te veranderen van een enkele in/uitgang, de gekoppelde in/uitgang(en) zullen tegelijkertijd ingesteld worden!

GEEN KOPPELINGEN INGESTELD

INGANGEN A&B zich gekoppeld.
UITGANGEN 1+2 en 3 + 4 + 5 + 6 waar gekoppeld

• Open het "CONFIG" menu
• Selecteer de optie "Link Setting" een venster Zoals hierboven is afgebeeldGaat open.
• Stel de gewenste koppelingen in:

Zie de 2 venster voorbeelden: in het rechter venster(Intu duitelijk zijn dat:

De ingangen zichgekoppeld (Link1 = InA + InB)
Uitgangen 1 + 2 发展格局 (Link1 = Out1 + Out2)
Uitgangen 3 + 4 + 5 + 6 因其gekoppeld (Link3 = Out3 + Out4 + Out5 + Out6)

• Wanner de koppelingen ingesteld+zijn moet u op de "Set Link"toets drukken.

Opmerking: het kan soms 5 seconden duren voor het venster sluit, dit is volkommen normalaal!

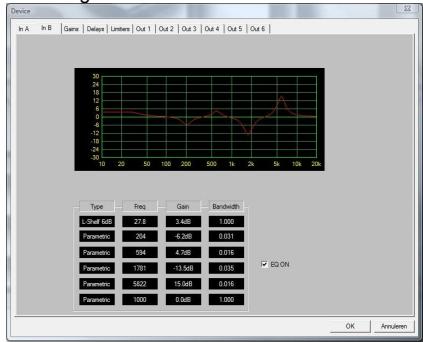

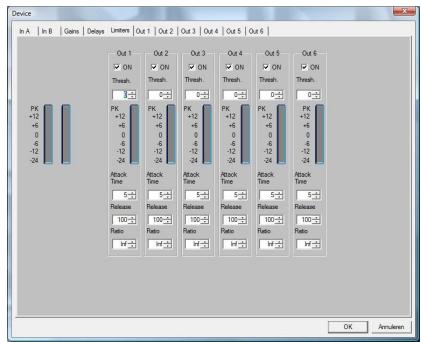

- De verschiedene parameters instellen

Klik gewoon op de ikonen van de parameters welke u wilt wijdigen, schermen zoals hieronder zullen verschijnen.

Bovenaan de vensters beschicht u over extra TABs die het schakelenussen de verschillende parameters vereenvoudigen.

Opmerking 1: wanner u de parameters intikt moet u ze bevestigen met de "ENTER" toets van uw PC klavier, anders worden de waarden Niet opgeslagen!

Opmerking 2: indien u twijfels heeft over zekere parameters, gelieve dan de vorige hoofdstukken te lezen voor meer info.

APPENDIX

Lijst met standard instellingen welke opgeslagen zijn in de DLP-6:

	PRESET NAAM	UITGANG	INGANG	HP-FILTER FREQ	LP-FILTER FREQ
1:	2x 2-way + SUM x-over	OUT1	A	19,7 Hz	1000 Hz
		OUT2	A	1000 Hz	OFF
		OUT3	B	19,7 Hz	1000 Hz
		OUT4	B	1000 Hz	OFF
		OUT5	A + B	19,7 Hz	1000 Hz
		OUT6	A + B	1000 Hz	OFF
2:	2x 3-way x-over	OUT1	A	35,1 Hz	153 Hz
		OUT2	A	153 Hz	2000 Hz
		OUT3	A	2000 Hz	OFF
		OUT4	B	35,1 Hz	153 Hz
		OUT5	B	153 Hz	2000 Hz
		OUT6	B	2000 Hz	OFF
3:	4-way x-over + 2	OUT1	A	OFF	81,1 Hz
		OUT2	A	81,1 Hz	408 Hz
		OUT3	A	408 Hz	2000 Hz
		OUT4	A	2000 Hz	OFF
		OUT5	B	OFF	OFF
		OUT6	B	OFF	OFF
4:	5-way x-over + 1	OUT1	A	OFF	40,5 Hz
		OUT2	A	40,5 Hz	153 Hz
		OUT3	A	153 Hz	1000 Hz
		OUT4	A	1000 Hz	3084 Hz
		OUT5	A	3084 Hz	OFF
		OUT6	B	OFF	OFF
5:	6-way x-over	OUT1	A	OFF	81,1 Hz
		OUT2	A	81,1 Hz	408 Hz
		OUT3	A	408 Hz	2000 Hz
		OUT4	A	2000 Hz	4000 Hz
		OUT5	A	4000 Hz	10 kHz
		OUT6	A	10 kHz	OFF

6: All muted

Zekering: 20mm glazen zekering 250V 1A traag

Frequentie bereik: 10-20.000Hz (+/-0.1dB)

Ingangsimpedantie: 8kΩ symmetrisch

Uitgangsimpedantie: 150 symmetrisch

Uitgangsiveau (max): 2Vrms

AD/DA: 24bit Sigma/Delta

Sample frequenie: 48kHz

Delay uitgang / stappen: 21,31ms / 21μs stappen

Aantal EQ ingang: 6 per ingang

Aantal EQ uitgang: 4 per uitgang

EQ types: Parametrisch, L-Shelf 6dB, L-Shelf 12dB,

H-Shelf 6dB, H-Shelf 12dB

EQ gain: -30dB +15dB / 0,1dB stappen

EQ Bandbreedte: 0,016 ~ 4 octaves

EQ frequencies: 19,7Hz 21,9kHz

Limiters - threshold: -20dBu +20dBu / 1dBu stappen

Limiters - attack time: 0,5\~ 50ms

Elke inlichting kan veranderen zonder waarschuwing vooraf.

U kan de LASTe versie van deze handleiding downloaden via

Onze website: www.beglec.com
