MODE D'EMPLOI DFX48 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ. Veuillez lore ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet apparéil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Proesseur multi-effets professionnel base sur la technologie DSP à 24 bits
• 48 programmes réservés aux préseLECTIONs d'usine (36 effets simples et 12 combinaisons d'effets)
• 48 programmes éditions par l'utilisateur et pouvant être mis en mémoire
• Les effets peuvent être régles à la perfection grâce à plus de 750 variations possibles!
  Software inclus à la livraison et permettant un contrôle aisé via n'importe quel ordinateur sous Windows®
• Ajustez vos effets avec encore plus de finesse via l'égalisation à 5 bandes
  Conversion AD/DA sigma/delta à 24bits, à un taux d'échantillonnage de 48 kHz
• Toutes les opérations se déroulent sans à-coups, ce qui permet d'éviter des bruits génants
• Ecran retro-éclairé à cristaux liquides, couleur bleu clair, à deux lignes de 16 caractères
  L'appareil est prevu pour résister à la vie en tournée grâce à ses composants de grande qualite et à sa construction des plus robustes
• Entrées et sorties dédoublees aux standards XLR symétrique et jack de 6,3 mm
• L'appareil peut être utilisé à des fins professionnelles (sonorisation et studio), mais convient également pour les DJ

AVANT L'UTILISATION

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des définuts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de proteger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Mode d'emploi
- Proceseur d'effets DFX-48
- CD ROM avec le software destiné au PC
Cable d'alimentation secteur

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replumper vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie: appareil construit selon les normes de sécurité classe I

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causeer des dommages.
• Cét apparéil est destiné à une'utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être place sur cet articleil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme neue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser l'appareil dans un environnement poussiêux et le nettoyer régulierement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximale d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 2cm.
• Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électricque et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit日夜 être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommage. Pour eviter tout risque de choc électrique, le cordon doit être remplace par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres cables!
• Quand l'interrupteur principal est en position OFF, cet apparéil n'est pas complètement isolé du courant 230V!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des cables appropriés et certifiés lorsqu'you ne spécifie l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.

• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!

• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.

• Utilisez l'emballage d'origine si l'appareil doit etre transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifique autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximé de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack de 19". Fixez l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'éviter les vibrations et les coupes lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiente après le transport. La condensation peut alterer les performances de l'appareil.

NETTOYAGE:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilise pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager l'appareil.

CONNEXIONS

Les connexions peuvent être réalisées au moyen de cables munis de prises symétriques ou asymétriques, au standard XLR ou au standard jack. S'il vous plait, utilisez des cables deonne qualite affirm de minimiser les bruits indesirables et les interférences. Le DFX-48 peut être connecté de deux manières différentes:

• Entre une source audio de niveau ligne et l'entrée d'un mixer.
• Aux prises des départs d'effets ou à une prise AUX ou à un mixer d'une installation PA (le départ des effets doit alors être régé en mode 'post fader')

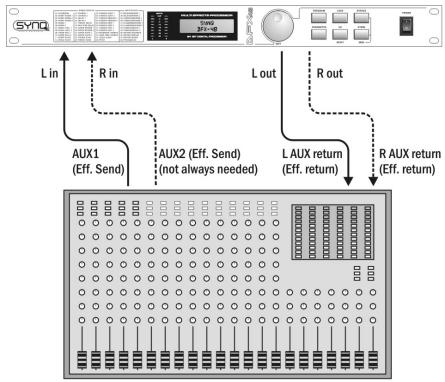

VIA LES DEPARTS D'EFFETS OU LES AUX D'UNE PA OU D'UN MIXER

(reglez le niveau du signal direct à 0 %)

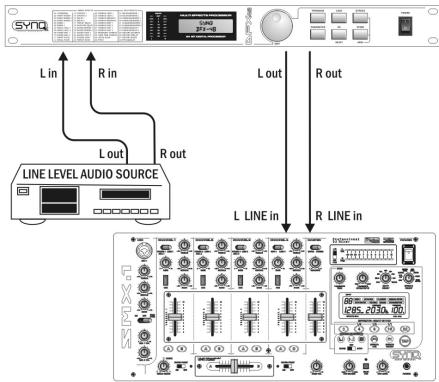

ENTRE UNE SOURCE AUDIO ET L'ENTREE D'UN MIXER

(rajlez le niveau du signal direct selon vos propres goûts)

Câblage du connecteur :

1. INDICATEUR DE NIVEAU A LED : montre le niveau du signal d'entrée. Prière de se reporter au n° 14 afin de voir comment on peut adapter le niveau de la sensibilité.
2. ECRAN A FONCTIONS MULTIPLES : indique l'etat de fonctionnement de certaines fonctions.

A affiche le numero du programme et son nom

B affiche les différents paramètres de l'effet

C se met à clignoter quand on peut enregistrer de nouveaux réglages

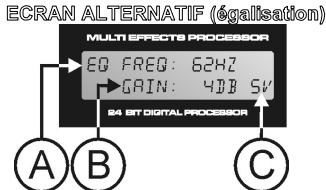

A affiche l'une des 5 fréquences de l'égaliser
B affiche le gain de l'égaliseur (+ / - 12dB)
C se met à clignoter quand on peut enregistrer de nouveaux réglages

1. MOLETTE D'ÉDITION : sert à passer en revue les différents programmes d'effets. Pour sélectionner un effet, il faut confirmer votre besoin en appuyant sur la touche ENTER (9) dans les 5 secondes. La molette d'édition est aussi utilisée pour ajuster les différents paramètres des effets.
2. TOUCHE DE PROGRAMME : utilise pour sélectionner les différents effets. Appuyez sur cette touche pour passer des programmes éditions par l'utilisateur (l'écran affiche à ce moment les légendes U01 à U48) aux préseLECTIONs d'usine (l'écran affiche à ce moment les légendes P01 à P48).
3. TOUCHE DE VERROUILLAGE ('LOCK'): appuyez sur cette touche pendant quelques secondes pourverrouiller toutes les touches (dans la partie droite de l'écran, sur la ligne 1, le symbole d'une cléappaît). Appuyez de nouveau sur ce bouton pendant quelques secondes pour déverrouiller toutes les touches (le symbole de la clé disparait).
4. TOUCHE 'BYPASS': appuyez sur cette touche pendant quelques secondes pour ne plus laisser passer le signal traité: de cette manière, seul le signal original (direct et donc, NON traité) continuera à passer.
5. TOUCHE 'PARAMETER': chaque effet utilise différents paramétres ; avec cette touche dédiée aux paramétres, vous pouvez naviguer parmi ces paramétres. Quand un paramètre est suivi du signe ': ' et qu'il clignote, c'est qu'il peut être modifié à l'aide de la molette d'édition (3). Quand les lettres ' SV ' apparaissent sur l'écran, c'est le moment où l'on peut utiliser le bouton 'ENTER' pour enregistrer de nouveaux réglages prière de se reporter au point 9 pour de plus amples informations.

6. TOUCHE 'EQ/RESET': Ce bouton possède deux fonctions :

7. égalisation de l'effet : le son de chaque effet peut être modifié en utilisant l'égalisation à 5 bandes. L'égalisation possèdes 5 fréquences centrales fixes (62Hz, 250Hz, 1kHz, 2kHz, 8kHz) qui peuvent toutes être ajustées de -12 dB à +12 dB par pas de 1dB. Quand leslettres ' SV ' apparaisent sur l'écran, c'est le moment où l'on peut utiliser le bouton 'ENTER' (9) pour enregistrer les nouveaux réglages de l'égaliseur (en même temps d'ailleurs que les autres paramètres de l'effet concerné) prière de se reporter au point 9 pour de plus amples informations.

8. REINITIALISER LES PROGRAMMES UTILISATEUR : pour réinitialiser tout les programmes utilisateur pour qu'ils reconnnet les valeurs des préseLECTIONs d'usine, appuyer sur la touche

RESET jusqu'à ce que l'écran affiche le massage 'PRESS [ENTER] TO RESET DATA'. Appuyez sur la touche ENTER (9) pour confirmer votrechoix. Attention : TOUS vos réglages personnes seront perdus !!!

1. TOUCHE 'ENTER': Cette touche est utilisé pour plusieurs fonctions :

2. Pour confirmer l'effet que vous avez choisi : elle sert à confirmer votrechoix quand vous naviguez parmi les différents programmes d'effets.
   Pour enregistrer les modifications des parametres : lorsque vous changez les paramétres d'un effet, ' SV ' se met à clignoter dans le coin inférieur droit de l'écran pour signaler que l'on peut enregistrer les modifications des réglages. Dans ce but, il faut suivre les étapes qui seront :

a. Appuyez sur la touche ENTER (9). Sur l'écran, l'un des programmes utilisateur (de U01 à U48) se met à clignoter.
b. Utilisez la molette d'édition (3) pour sélectionner le programme utilisateur (de U01 à U48) vers lequel vous pouze enregistrer vos réglages.
C. Appuyez sur la touche ENTER (9) pour confirmer votre choix : l'écran affiche le message 'STORING DATA'.
d. C'est terminé : les nouveaux réglages sont enregistrés.

• Mise à zéro du signal direct : lorsque le processeur d'effets est utilisé via les connexions départ / retour d'un mixer, le but est de ne renvoyer vers le mixer que le signal traité uniquement, sans que le signal original (direct) ne soitprésenté. Cela peut dire que le signal direct à la sortie du DFX-48 doit être coupé (ou mis à 0%). Suivez les étapes ci-après pour réaliser cette opération sur tous les programmes utilisateur à la fois :

a. Appuyez sur la touche ENTER (9) jusqu'à ce que l'écran affiche "BATCH SETTING DIRECT : xx %"
b. Utilisez la molette d'édition (3) pour régler le niveau du signal original (direct) (par exemple : 0%)
C. Appuyez sur la touche ENTER (9) jusqu'à ce que l'écran affiche "SETTING BATCH DIRECT, PLS WAIT"
d. C'est terminé : le nouveau niveau du signal original (direct) a eté mis en mémoire.

1. TOUCHE ON/OFF : utilise pourmettre l'appareil en ou hors service.

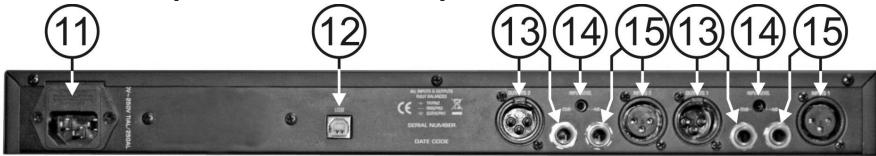

FONCTIONS (FACE ARRIERE)

1. ENTREE ALIMENTATION SECTEUR : dotée d'un socket IEC et d'une protection à fusible intégrée ; c'est ici que vous doivent connecter le cable d'alimentation secteur.
   12.CONNECTION USB: sert à connecter le processeur à un ordinateur de bureau ou à un portable. Grâce au software pour PC faisant partie de la livraison, vous étés en mesure de régler les effets par l'intermédiaire de votre PC, ainsi que de les nommer vous-même. Prière de se reporter plus loin pour de plus amples informations concernant le software du PC. La connexion USB peut également être utilisée pourmettre à jour le programme de l'appareil.
2. SORTIES SYMETRIQUES : elles peuvent être utilisées avec des cables à connecteurs XLR ou JACK ; toutes deux peuvent être utilisées en configurations symétrique ou asymétrique (pour de plus amples informations, prière de se reporter au chapitre 'Connexions').
3. REGLAGE DU Niveau D'ENTREE : utilisez un petit tournevis pour ajuster la sensibilité d'entrée de l'appareil au niveau désiré.
   15.ENTREES SYMETRIQUES : elles peuvent être utilisées avec des cables équipés de prises XLR ou jack: les deux types peuvent être utilisées avec des cables symétriques ou asymétriques.

UTILISATION VIA LE PROGRAMME DU PC

Le programme du PC est tellement facile à utiliser qu'il n'a pas besoin de beaucoup d'explications. Si vous avez déjà l'habitude de manier tous les paramétres, vous pourrez alors l'utiliser directement. Nous allons donc nous borner à vous donner juste quelques explications de base.

Utilisez un cable USB standard pour relier le port USB qui se trouve à l'arrête du DFX-48 à un des ports USB de votre ordinateur.

INSTALLATION DU PROGRAMME :

Très important : avant que vous ne commenciez à installer le programme Windows®, vous devez d'abord installer un pilote ajustat fin de garantir une bonne communication USB.

- Etape 1 - Installation du pilote USB

Installation AUTOMATIQUE:

• Connectez d'abord le DFX-48 à votre ordinateur via USB et allumez le DFX-48.
• Windows détectera le nouveau périphérique et vous demandera si il peut recherché et installer un driver via internet: acceptez cette option. Windows essayera d'installer le driver automatiquement. Un peu plus tard, Windows vous communiquera si il a pu installer le driver ou non.
• Effectuez l'installation manuelle du driver si celui-ci n'a pas ete trovue et installe.

• Attention: NE raccordez PAS encore le DFX-48 à votre PC!
• Le fichier d'installation de ce pilote se trouve sur le CD ROM fourni ; ou alors, vous pouvez le télécharger à partir du site SYNQ (à la section de téléchargement du DFX-48).
• Décompresssez le fichier et double-cliquez sur le fichier .EXE appelé "PL-2303 Driver Installer.exe", puis suivez les instructions pour installer le pilote correctement.

Pour vérifier si le pilote est bien installé, ouvrez le 'Windows® device manager' et regardez si le pilote est disponible. Vous pouvez également vérifier quel port COM est émULé (dans la plupart des cas, ce sera COM 3, contre le montre la figure ci-contre). Pour pouvoir voir le driver repertorié, vous nevez connecter le DFX-48 à votre

Poorten (COM & LPT)
Communicatiepoort (COMI)
ECP-printepoort (LPT1)
Silicon Labs CP210x USB to UART Bridge (COMB)
+ Processes

Remarque : selon la nature du hardware qui se trouve dans votre DFX-48, le nom du pilote affché dans Windows peut être différent !

- Etape 2 - Installation du programme du PC pour le DLP-6

Le fichier du programme du PC pour le DFX-48 se trouve sur le CD ROM fourni ; ou alors, vous pouvez le télécharger à partir du site SYNQ (à la section de téléchargement du DFX-48).
- Double-cliquez sur le fichier nommé 'DFX48Setup_V101.exe', puis suivez les instructions pour installer le programme correctement.

- Étape 3 - Première'utilisation

• Tout d'abord, raccordez le DFX-48 à votre PC au moyen d'un cable USB.

• La sortie USB du PC sera considérée par le programme comme une connexion de type RS 232. C'est pour cette raison que vous allez doivent avoir besoin le port RS 232 correct quand vous allez utiliser le programme pour la première fois:

• Lancez le programme du PC. Dans le coin supérieur gauche, vous remarquerez le signe ci-dessus indiquant que le programme n'est pas connecté au processeur.

• Ouvrez le menu "FILE" et Sélectionnez l'option "RS 232".
• Normalement, vous devriez besoin le port "COM 3". Vous pouvez vérifier le port COM dans la page de gestion des périques de Windows®.
• Ouvrez de nouveau le menu "FILE" et Sélectionnez "CONNECT" ou cliquez simplement sur l'icône de l'écran principal.

Si le programme réussit à se connecter au processeur, vous devriez alors voir le signe ci-contre.

Si cela ne fonctionne pas, il vous faudra alors sélectionner également d'autres réglages "COM" puis essayer d'établier une connexion.

VERIFICATION DE LA VERSION DU PROGRAMME

Ouvre le menu "HELP" et selectionnez l'option "About". Dans la fenêtre 'pop up', l'écran affiche la version du programme et la date correspondante.

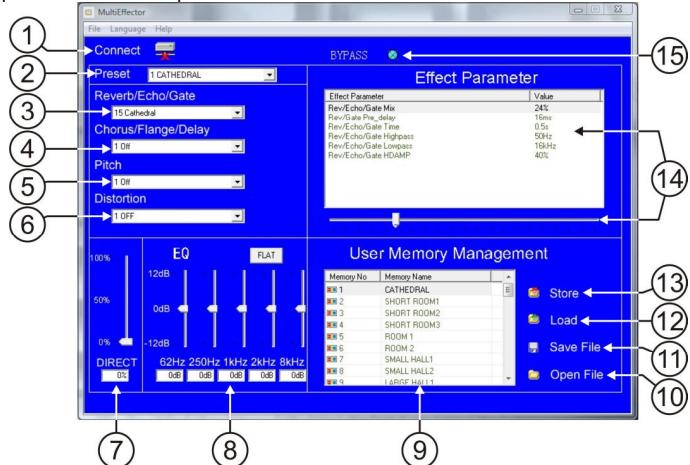

UTILISATION DU PROGRAMME :

Il faut garder à l'esprit que le programme est toujours connecté au processeur. Par conséquent, tous les paramètres et les réglages qui sont modifiés via le programme sont immédiatement envoyés vers le DFX-48! Cela peut donc dire qu'il y a une interaction "en ligne" avec les effets de votre système audio. Sur l'écran, vous pourrez remarquer que le programme du PC possède une interface très conviviale qui fait appel à des iconées sur lesquilles il suffit de clüer.

1. ICONE DE CONNECTION : cliquez sur cette icone pour vous connecter au / déconnecter du DFX-48. Une croix de couleur rouge est affichee lorsque le processeur est déconnecté. Remarque : le DFX-48 doit être connecté quand vous utilisez le software pour PC !
2. PRESELECTION : c'est ici que vous pouzeCHOISIR l'un 48 effets standard. Avec les autres boutons et curseurs, vous pouze adapter I'effet et I'enregisterer sous un nouveau nom dans votre processeur comme dans le disque dur de�te PC.
3. 'REVERB/ECHO/GATE':chosissez l'un des 27 paramètres et adaptez-le selon vos goûts si vous le souhaitez.
4. 'CHORUS/FLANGE/DELAY':CHOISSEZ l'un des 27 parametes et adaptez-le selon vos goûts si vous le souhaitez.
5. 'PITCH':如何去取名的 25 個子。
6. "DISTORTION":CHOISISEZlune des 14 distorsions et adaptez-la selon vos gouts si vous le souhaitez.
7. 'DIRECT': ce paramètre est utilisé pour arriver à une balance correcte entre le signal original (direct) et le signal traité (effet).
8. 'EQUALIZER': Il s'agit d'une égalisation à 5 bandes pour modifier encore plus le signal traité. Appuyez sur la touche FLAT pourmettre l'égalisation hors service.
9. LIST DES EFFETS : la liste avec des effets, avec leurs noms respectifs, sont charges d'office dans le DFX-48.

10. 'OPEN FILE' (ouvrir un fichier): commande utilisée pour charger un fichier du disque dur représentant des réglages d'effets enregistrés précédemment, et ce, via, le software du PC (et le DFX-48). Àsinsi, il est possible de rappeler tout un fichier et de partager à de nouvelles modifications si nécessaire.

11. 'SAVE FILE' (enregistrer le fjichier) : vous pouvez sauver tous les effets vers un fjichier en une seule fois, ou sauver juste un effet en particulier. Une fenêtre 'pop up' apparait :

12. Only save memory xx (enregistrer uniquement la mémoire xx): seul l'effet que vous avez sélectionné dans la liste des effets (9) sera enregistré vers le disque dur. Vous

pouvez nommer le fichier comme bon vous semble, l'extension '.ef' y sera ajoutée.

• Save all memory (enregister la totalité de la mémoire) : dans ce cas, les 48 effets utilisateur seront sauvés vers le disque dur dans un seul fjichier. Vous pouvez nommer le fjichier comme bon vous semble, l'extension 'mef' y sera ajoutée.

• 'LOAD' (charger du DFX-48 vers le PC) : charge tous les effets utiliser au départ du DFX-48 vers le software du PC. Cependant, normalement, le DFX-48 et le software du PC sont toujours synchronisés.

• 'ENTER' (charger du PC vers le DFX-48) : commande utilisée pour charger l'effet qui vient juste d'être modifié via le software du PC vers le DFX-48 ; ainsi, il peut être utilisé quand on déconnecté le PC :

• dans la liste des effets (9), Sélectionnez tout d'abord l'endetroit (un des 48 emplacements disponibles) où vous pouze placer le nouvel effet qui doit être ménorisé.

• Appuyez sur la touche ENTER, une fenêtre 'pop up' apparait.
• Encodez le nom que vous désirez (avec un maximum de 12 caractères!)

• Appuyez sur la touche OK : l'effect est alors ménorisé dans le DFX-48, dans l'emplacement que vous avez sélectionné.

• PARAMETRE D'EFFET : c'est là que sont listedes tous les paramétres des effets, vous pouvez désigner l'un des paramétres et l'adapter très facilement via le curseur en dessous de la liste. Vous entendrez l'effet immédiatement!

• 'BYPASS': appuyez simplement sur le bouton vert pourmettre l'effet en ou hors service.

CHARACTERISTIQUES TECHNIQUES

Alimentation:

Fusible:

Réponse en fréquence:

DHT + bruit:

Rapport signal sur bruit (IHF-A):

Niveau d'entrée :

Impedance d'entree :

Impedance de sortie :

AD/DA:

Vitesse d'échantillonnage :

MIDI:

PRESELECTIONS DES EFFETS SIMPLES

90Vac 240 Vac, 50Hz

20mm en verre 250V 1A lent

20-20.000Hz (+/-0,25dB)

<0.03% @ 1kHz, 0dB

95dB @ 1kHz.

-20dB/+4dB

40kΩ symétrique

20kΩ asymétrique

66Ω symétrique

33Ω asymétrique

24bit Sigma/Delta

48kHz

prise DIN à 5 broches (in/thru/out)

nome = 36

cathédrale, petite piece 1 + 2 + 3 , piece moyenne 1 + 2 , petit hall 1 + 2 , grand hall 1 + 2 , plate court, plate vocal, église 1 + 2 , retard 1 + 2 , retard avec triplets, retard multitap, réverbération de type 'gated' 1 + 2 , plate de type 'gated' 1 + 2 , écho stéreo, echo avec triplets, chorus léger 1 + 2 , chorus Médium 1 + 2 , chorus rapide 1 + 2 , chorus résonant, chorus à retard long, Leslie lent, pitch.

PRESELECTIONS DES EFFETS COMBINES : nombre = 12

Retard & réverbération 1+2, chorus & réverbération 1+2, flanger & réverbération 1+2, chorus & retard 1+2, distorsion & chorus, distorsion & retard, distorsion & gate, pitch & retard. 482(L) × 44(H) × 152(P) mm

Dimensions:

Poids:

2,00kg

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

GEBRUKSAANWIJZING

90V de CA 240V de CA, 50Hz

fusible de vidrio lento de 20 mm 250V 1A

20-20.000Hz (+/-0,25dB)

<0.03% @ 1kHz, 0dB

95dB @ 1kHz.

-20dB/+4dB

40kΩ equilibrados

20kΩ desequilibrados

66Ω equilibrados

33Ω desequilibrados

24bit Sigma/Delta

48kHz

nromo = 36

cathedral, short room 1 + 2 + 3 , room 1 + 2 , small hall 1 + 2 , large hall 1 + 2 , short plate, vocal plate, church 1 + 2 , delay 1 + 2 , triplet delay, multitap delay, gated reverb 1 + 2 , gated plate 1 + 2 , stereo echo, triplet echo, chorus light 1 + 2 , chorus medium 1 + 2 , chorus fast 1 + 2 , resonant chorus, long time chorus, Leslie slow, pitch.

número = 12
