BEDIENUNGSANLEITUNG ENH 2.3 JBSYSTEMS LIGHT

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

S/N Ratio (IHF-A): >94dB (20-20.000Hz)

Crosstalk @20kHz: > -83dBu

Power Supply: AC 230 V, 50Hz

• Professioneller Multi-Band Sound Prozessor: optimiert den Sound, was zu besserer Klarheit, Präsenz und Transparenz führt.
• Steigert den Bassdruck beachtlicht
• Separator variableer Subwoofer-Output mit regulierbarer Trennfrequency
• Subwoofer Umkehrregler
• 50Hz/100Hz Low-cut-Filter
  Variable Soundverarbeitug fur perfekte Klang-Balance
• Verträker mit multi-band-Tuning von 1kHz bis 8kHz.
  Balanced XLR Inputs/Outputs

VOR DEM GEBRAUCH

Inhalt überprüfen:

Überprüfen Sie, ob der Karton folgende Teile beinhaltet:

• ENH2.3 / SE-100 Prozessor Einheit
  Bedienungsanleitung
  -Netzkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehauseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparatur dem qualifizierten

Kundendienst.

Das Blitzsymbol im Dreeck weist den Benutzer darauf auf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warmer Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen solte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.

• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.

• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 45^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkreber übereinstimmt.
• Die Netzsteckdose sollte immer gut erreichen sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Das Gerät ist nicht vollständig vom Netz getrennt wenn der Netzschalter sich in der AUS-Stellung befind.
• Um die Ordnungsgemäße Sicherheitsbestimmungen einzuhalten, muß diese Gerät geerdet werden.
• Gerät nicht offen. Abgesehen vom tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Mischpult in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird.
• Plazieren und benutzen Sie das Mischpult für eine längerere Zeit darüber sehr warmen Geräten wie Veränder, Lampen, etc., können es die Funktion des Gerätes beeinträchtigen.
• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie davon die in der Frontblende eingelassenen Löscher.
• Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Mischpult aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.
• Legen Sie die Kabel immer so, dass sie nicht eingeklemmt sind und nicht durch schwere oder scharfkantige Gegenstände beschädigt werden können.

ANSCHLUSSFELDER

Diesen Sound-Prozessor kann man auf verschiedene Weise benutzen. Grundsätzlich wird das Gerät zwischen der Musikquelle (jeder Line-Output ist möglich) und der Einheit, die für Aufnahmen oder Musikverständigung eingesetzt wird, angeschlossen. Meistens wird der SE100 verwendet, um die Soundqualität und den Bass-Druck in PA- und Discotheken-Beschallungsanlagen zu verbessern. Der SE100 wird hinter dem Master-Output des Audio-Mixers angeschlossen. Sie können auch den Subwoofer-Output verwenden, um einen Extra Subwoofer-Veränder zu betreiben, der zusätzlichen Power-Schub bewirkt!
- SE100 kann zwischen Mischpult und Monitor angeschlossen werden, um den Monitor zu verstärken.

• SE100 kann auch zwischen Tape-Deck und Mixer-Konsole verwendet werden, um den Sound des Tape-Decks zu verstärken.
• SE100 kann zwischen dem Record-Output einer Mixer-Konsole und einem TapeDeck verwendet werden, um den Sound, der aufgenommen wird, zu verstärken.
• SE100 kann verwendet werden, um den Sound-Verluß auszugleichen, der durch die sie効ektgeräte ausgelöst wird. Setzen Sie in thisem Fall den SE100 als letzte Einheit der Effekt-Anlage ein.
• SE100 kann verwendet werden, um den Soundqualitätsverlust während einer Tapeüberspielung zu kompensieren: die Kopie kann)sogar better als das Original sein! Platzieren Sie den SE100 zwischen den Ausgang des Playback-Decks und den Eingang des Aufnahme-Decks.

Für zusätzliche Informationen über Anschlussfelder beachten Sieitte den nachsten Abschnitt.

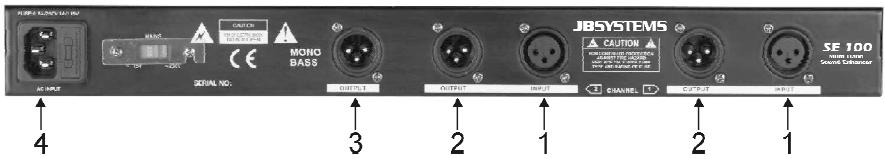

RÜCKSEITE: ANSCHLUSSFELDER

1. INPUT Anschluss: This is a Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of the Germanic translation of this article.

2. Für den symmetrischen Gebrauch beachten Sieitte die folgende Belegung: Pin1 = Ground Pin2 = + Pin3 = - Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 ~ 5m XLR m/f)

3. Für den unsymmetrischen Gebrauch schlieben Sie Pin3 (-) an Pin1 (ground) Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0445 ~ cinch/XLR m)

4. OUTPUT Anschuss: Dieser Male XLR-Verbinder akzeptiert beiden Line-Signale (unsymmetrisch und symmetrisch).

5. Für den symmetrischen Gebrauch beachten Sieitte die folgende Belegung: Pin1 = Ground Pin2 = + Pin3 = -

6. Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 ~ 5m XLR m/f)

7. Für den unsymmetrischen Gebrauch schließen Sie Pin3 (-) an Pin1 (ground) Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0440 ~ cinch/XLR f)

8. SUBWOOFER OUTPUT Anschluss: Dieser Male XLR-Verbinder kann mit beiden Inputs von Subwoofer-Verständern (unsymmetrisch und symmetrisch) verbunden werden. Die Trenn-Frequenz und der Level deses Outputs sind verstelltbar.

9. Für den symmetrischen Gebrauch beachten Sieitte die folgende Belegung: Pin1 = Ground Pin2 = + Pin3 = -

10. Fertige Kabel sind verfügbar von JB Systems (z.B. 7-0063 ~ 5m XLR m/f)

11. Für den unsymmetrischen Gebrauch schließen Sie Pin3 (-) an Pin1 (ground) Fertige Kabel sind verfügbar von JB Systems (z.B. 2-0440 ~ cinch/XLR f)

12. Mains Input: Verbinden Sie den Sound-Prozessor mit dem 230V-Stromnetz/AC mit dem beiliegenden Netzkabel.

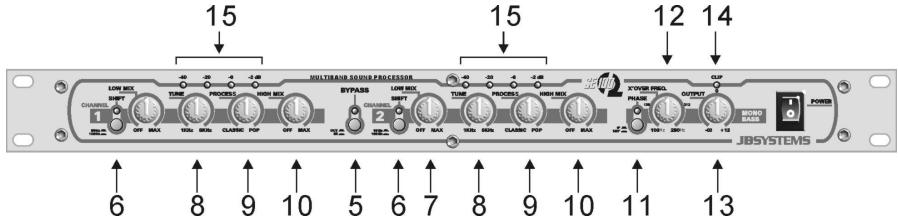

FRONTSEITE: EINSTELLUNG UND ANWENDUNG

1. ACTIV Schalter: Thisier Knopf steuert den Prozessor zwischen Betrieb und Standby. Bei gedrücktem Knopf erleucht die blaue Lampe, um zu zeigen, dass der Prozessor in Betrieb ist. Sie können diesen Schalter dazu verwenden, um den Klang mit und ohne Prozessor zu vergleichen. Dies vereinfacht das tunen des Klangs mit der Trial-und-Error-Funktion.
2. SHIFT Schalter: Legt die Trennung niedrigerer Frequenzen des Bass-Prozessors fest. Je nach Situation konnen Sie eine Trenn-Frequenz für den Bass-Prozessor von 50Hz oder 100Hz auswahlen.
3. LOW MIX Regler: Kontrolliert das Low-Band-Signal, das vom Bass-Prozessor erzeuft wird und das für die Soundverständigung benutzt wird (von Null bis Maximum). Die Einstellung hängt von der Anwendung ab und kann nach ihren eigenen Vorstellungen angepasst werden. Benutzen Sie beim Anpassen den ACTIV-Schalter, um zwischen Originalklang und Klang mit Prozessor zu vergleichen.

Wichtig: Beachten Sie, dass mit dem Bass-Prozessor vorsichtig umgegangen werden muss, um mögliche Schäden beim Laufsprecher zu vermeiden. Die meisten kleineren und günstigeren Laufsprecher sind nicht in der Lage, die niedrigen Frenzen, die von dieser Einheit erzeugt werden, umzusetzen.

1. TUNE Regler: Legt die Trenn-Frequency der High-Pass-Filters fest. In einer Spanne von 1kHz bis 8kHz können Sie die Freqenzen, die im High-Band-Prozessor liegen, auswahlen.

2. PROZESSOR Regler: Kontrolliert die Effizienz des High-Band-Prozessors. Die Transparenz und Scharfe des Signals steigen, wenn Sie den Knopf in Uhrzeigerrichtung drehen. Benutzen Sie beim Anpassen den Bass-Regler, um zwischen Originalklang und Klang mit Prozessor zu vergleichen.

3. HIGH MIX Regler: Kontrolliert das Signal, das vom High-Band-Prozessor erzeuft wird und das für die Soundverständigung benutzt wird (von Null bis Maximum). Die Einstellung hängt von der Anwendung ab. Der Regler kann benutzt werden, um einem Hochqualitäts-System den „letzten Touch“ zu geben oder um einem schwächeren Sound-System mehr Klarheit und Power zu geben. In jedem Fall bleibt es ihren überlassen, den Klang nach ihrem Geschmack anzupassen. Fangen Sie beim Anpassen immer mit dem HIGH-MIX-Regler in Ausgangsposition (gegen den Uhrzeitigersinn bis zum Anschlag gedreht) an, und benutzen Sie den ACTIV-Regler öffers, um zwischen Originalsound und dem Sound mit Prozessor zu vergleichen.

Wichtig: Beachen Sie, dass mit dem High-Band-Prozessor vorsichtig umgegangen werden muss, um möglichen Schäden beim Hochtöner zu vermeiden. Der falsche und übermäßig Gebrauch der High-Band-Prozessors kann zu einer Überlastung des Hochtörs Ohres Laatsprechers führen. Fangen

Sie beim regeln des High-Band-Prozessors immer an, wenn der HIGH MIX Regler ganz nach links gedreht ist.

1. PHASE INVERT Regler: Um mehr Bass-Druck zu erhalten, kann ein Subwoofer am Subwoofer-Ausgang angeschlossen werden. Manchmal sind die Leiter von Subwoofern vertauscht, was zu niedriger Soundqualität mit fehlenden niedrigen Frequenzen führt. Dies kann durch tauschen der (+) und (-) Pole der Kabel an ihrem Subwoofer korrigiert werden, oder durch Drücken der PHASE INVERT Taste! Drücken Sie die PHASE INVERT Taste und vergleichen Sie die Ergebnisse beider Möglichkeit. Die Möglichkeit, bei der am meisten Bass erzeugt wird, ist die richtige!
2. X-OVER FREQUENZ Regler: (Crossover-Frequency-Regler) Passt die Trenn-Frequency des Niedrig-Pass-Filters des Subwoofer an. Diese Crossover-Frequency kann zwischen 100 und 250Hz liegen. Erneut bleibt es Ohnen überlassen, die Position des Reglers nach ihrem Geschmack anzupassen. Für die meisten Subwoofer stellt sich eine Freqenz von 100Hz bis 150Hz als Beste Wahl Heraus.
3. OUTPUT Regler: Kontrolliert den Level des Sobwoofer-Outputs von Null bis +12dB. Starten Sie bei Null und drehen Sie langsam im Uhrzeigersinn, bis der Anteil an niedriger Frequenz für Sie angenehm ist.
4. CLIP LED: Falls der Output-Level des Subwoofoers zu groß ist, kann eine Übersteuerung auftreten. In dieser Fall geht das Clip-Licht an. Es ist nicht schlimm, wenn das Licht von Zeit zu Zeit blinkt. Wenn dies jedoch zu halten vorkommen, sollen den Sie das Output-Signal der Subwoofoers niedriger stellen. Beachten Sie: Übersteuerung kann zu einem möglichen Schaden an Ihr Subwoofer führen.
5. LED Anzeige: Die keine LED-Anzeige zeigt den Output-Level beider Prozessor-Ausgänge.

TECHNISCHE DATEN

Max. Input Level / Impedanz: +20dBu unsymmetrisch/ 40kΩ

Max. Output Level / Impedanz: +20dBu unsymmetrisch/40Ω

Stromversorgung: AC 230 V, 50Hz

Anschlusswert: 10W

Sicherung: 0.5As

MaBe: 482(B) x 44(H) x 154(T) mm

Gewicht: 1Kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website

herunterladen: www.beglec.com
