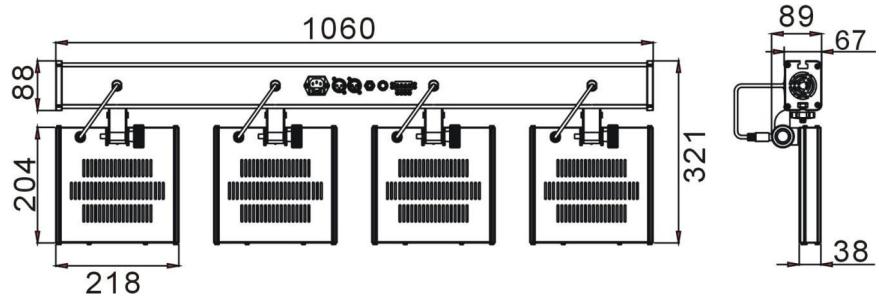

Dimensions (L x épaisseur)	106 cm x 9 cm
Poids	8 kg
Alimentation	CA 100-240 V, 50/60 Hz
Consommation électrique	67 W
Fusible	250 V T3,1 A lent (20 mm verre)
Nombre de LED	848 (4 x 212 LED de 5 mm)
Canaux DMX	4, 13 ou 16 canaux
Modes de fonctionnement	Autonome, Maître/Esclave, DMX, Contrôle CA-8, Contrôle LEDCON-02
Fonctions intégrées	Gradateur 0-100%, Stroboscope, Programmes lumineux synchronisés à la musique
Contrôle sonore	Microphone intégré
Connecteurs DMX	XLR 3 broches mâle/femelle
Angle du faisceau	Non spécifié
Température ambiante maximale	45 °C
Usage	Intérieur uniquement
Entretien optiques externes	Tous les 30 jours avec un chiffon doux et du nettoyant pour verres
Entretien optiques internes	Tous les 90 jours (confier à un professionnel)
Pièces incluses	Câble d'alimentation 5 m, câble DMX 10 m, adaptateur statif 35 mm
Accessoires optionnels	Contrôleur CA-8, Contrôleur LEDCON-02
Sécurité	Ne pas ouvrir, maintenance par technicien qualifié, installation en hauteur avec câble de sécurité
Informations complémentaires	Notice disponible en téléchargement sur www.beglec.com

FOIRE AUX QUESTIONS - LED DJ-BAR JBSYSTEMS LIGHT

Comment brancher la LED DJ-BAR en mode autonome ?

Branchez simplement le câble secteur. L'appareil démarre en mode autonome avec un show lumineux automatique. Vous pouvez aussi connecter un contrôleur CA-8 (optionnel) pour plus de fonctions.

Comment configurer plusieurs appareils en mode maître/esclave ?

Reliez jusqu'à 16 appareils en guirlande avec des câbles XLR symétriques. Le premier appareil devient maître, les autres esclaves. Assurez-vous que le mode 'blackout' du maître est sur 'NO'.

Quelle est l'adresse DMX de départ et comment la régler ?

L'adresse de départ dépend de votre contrôleur DMX. Pour la régler, appuyez sur MENU jusqu'à 'Addr', validez avec ENTER, puis utilisez les touches UP/DOWN pour définir l'adresse. Confirmez avec ENTER.

Puis-je utiliser la LED DJ-BAR avec un contrôleur LEDCON-02 ?

Oui, jusqu'à 42 appareils. Réglez chaque barre en mode canal 'LEdC' (via le menu 'Chnd'), puis lancez la procédure d'attribution automatique des adresses sur le LEDCON-02 avant la première utilisation.

Comment nettoyer les lentilles et l'appareil ?

Débranchez et laissez refroidir. Nettoyez les lentilles externes tous les 30 jours avec un chiffon doux et du nettoyant pour verres. Les optiques internes doivent être nettoyées tous les 90 jours par un professionnel.

Quels sont les modes DMX disponibles ?

Trois modes : 4 canaux (Rouge, Vert, Bleu, Dimmer/Strobe), 13 canaux et 16 canaux. Sélectionnez le mode via le menu 'Chnd'.

Que faire si l'appareil ne réagit plus ?

Vérifiez l'alimentation et le fusible (250V T3,1A). Assurez-vous que le mode blackout est désactivé en mode maître. Si le problème persiste, contactez un technicien qualifié.

Est-il possible d'utiliser la barre en extérieur ?

Non, cet appareil est conçu pour un usage en intérieur uniquement. L'exposition à la pluie ou à l'humidité peut provoquer un choc électrique ou endommager l'appareil.

Comment installer la barre sur un statif ?

Utilisez l'adaptateur 35 mm inclus. Fixez-le dans l'écrou situé sous la barre, puis placez l'ensemble sur un statif pour projecteurs stable. Serrez le bouton de l'adaptateur. Orientez les panneaux selon vos besoins.

Quelle est la puissance équivalente de cette barre LED ?

La LED DJ-BAR consomme 67 W seulement, mais produit un éclairage comparable à 4 projecteurs PAR56 de 300 W chacun, soit 1200 W traditionnels.

MODE D'EMPLOI LED DJ-BAR JBSYSTEMS LIGHT

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

En vous inscrivant à la lettre d'information, vous serez toujours tenu au courant des dernières nouvelles concernant nos produits : nouveautés, actions spéciales, journées portes ouvertes, etc.

Surfez sur : WWW.BEGLEC.COM

CARACTÉRISTIQUES

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production de jeux de lumières décoratifs et est utilisé dans des spectacles lumineux.
• Barre d'alimentation à 4 sorties, aussi élégante que compacte, équipée de 4 projecteurs RGB à LED ultra fins.
• Chaque projecteur à LED est doté de 212 LED de 5 mm de grande puissance (70 rouges + 71 vertes + 71 bleues) : cela conduit à une puissance lumineuse exceptionnelle (qui dépasse en fait la puissance de sortie des projecteurs traditionnels comme les PAR56 de 300 watts !).
• Technologie LED de haute qualité ("Hewlett Packard® / Agilent®").
• L'angle de dispersion du faisceau de ce projecteur à LED est de 15°.
• Économie d'énergie : l'appareil ne consomme que 67 W (au lieu de 1200 W pour les traditionnels 4 x PAR56 de 300 W).
• Idéal pour des applications de nature itinérante : seulement 106 cm de long, 9 cm d'épaisseur et 8 kilos !
• Plusieurs applications sont possibles : discothèques, DJ, firmes de location, ...
• Le passage d'une couleur à une autre se fait en douceur grâce à l'électronique de qualité (high freq. dimming).
• Gradateur allant de 0% à 100%, ainsi que fonction stroboscopique des plus rapides (pas besoin de posséder de stroboscope supplémentaire).
• Excellents programmes intégrés donnant lieu à de splendides light shows qui changent sans arrêt.
• Plusieurs modes de fonctionnement sont disponibles :
• Mode autonome : motifs de couleurs automatiques ou synchronisés au rythme de la musique (on peut utiliser le contrôleur CA-8, disponible en option)

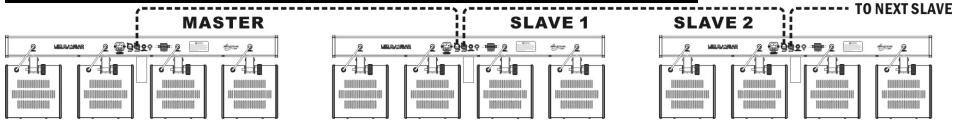

• Mode MASTER/SLAVE (mode maître/esclave) : on peut utiliser jusqu'à 42 appareils ensemble pour construire de splendides light shows préprogrammés et synchronisés à la musique

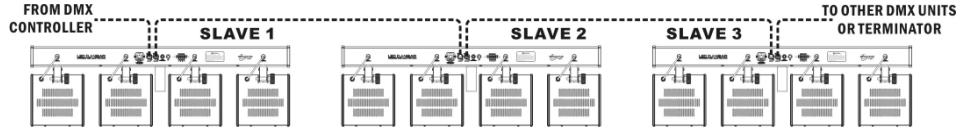

• Contrôle via DMX (4, 13 ou 16 canaux pour un maximum de flexibilité). Assurer le contrôle de 42 appareils au maximum devient un jeu d'enfant quand on a recours au contrôleur à distance en option, le LEDCON 02
• Écran géré par menus et disposant de 4 caractères permettant de sélectionner toutes les fonctions existantes.
• Boîtier en aluminium noir anodisé disposant d'un mécanisme coulissant. L'appareil peut être fixé sur des superstructures en aluminium avec les fixations standard.
• Un adaptateur pour statif au standard 35 mm est inclus.
• Un câble d'alimentation secteur de 5 m est également inclus.

AVANT UTILISATION

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important : Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et les avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu :

Vérifiez si l'emballage contient bien les articles suivants :

Mode d'emploi - La LED DJ-BAR, y compris les 4 panneaux passifs à LED - Un câble de 10 m pour le signal DMX - Un câble d'alimentation de 5 m - Un adaptateur pour statif au standard 35 mm

INSTRUCTIONS DE SÉCURITÉ :

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

ATTENTION : afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Un effet lumière neuf peut provoquer de la fumée et/ou une odeur non souhaitée, qui devrait disparaître après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50 cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiante maximale d'utilisation de l'appareil est de 45°C . Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon doit être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !
• L'appareil doit être mis à la masse selon les règles de sécurité.
• Ne connectez pas l'unité à un variateur de lumière.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. Il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques !
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées. Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important : Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

INSTALLATION EN HAUTEUR

• Important : L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience ! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50 cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil. Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération!
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

MONTAGE ET INSTALLATION SUR UN STATIF POUR JEU DE

LUMIÈRES :

• Déballez toutes les pièces et étalez-les sur une table.
• Introduisez les pièces suivantes, dans le bon ordre, dans la section à glissière (B) située à la base de la barre :
• Boulon (A) pour le panneau à LED 1
• Boulon (A) pour le panneau à LED 2
• Écrou pour l'adaptateur (H) 35 mm
• Boulon (A) pour le panneau à LED 3
• Boulon (A) pour le panneau à LED 4

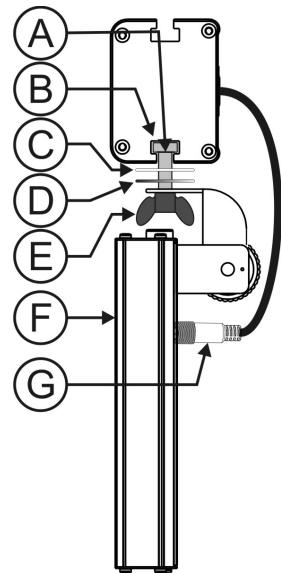

• Prière de se reporter à la figure pour comprendre comment il convient de fixer les 4 panneaux :
• Ajoutez tout d'abord la rondelle en cuir (C)
• Ajoutez ensuite la rondelle en métal (D)
• Ajoutez le panneau à LED (F) → Important : le connecteur doit impérativement se trouver du même côté que le câble (G) de la barre d'alimentation véhiculant le signal de puissance des LED.
• Ajoutez le bouton noir (E) et fixez solidement
• Insérez le câble véhiculant le signal de puissance des LED à l'arrière des 4 panneaux correspondants.
• Quand les 4 panneaux sont bien fixés à la barre d'alimentation, vous pouvez installer l'adaptateur 35 mm (I) → tournez simplement le filet de l'adaptateur dans l'écrou (H), l'écrou étant déjà en place, et ce jusqu'à ce que le tout soit solidement fixé.
• Ouvrez le bouton de l'adaptateur (J) et déposez la LED DJ-BAR préalablement assemblée sur le dessus d'un statif bien stable et destiné aux yeux de lumières.
• Serrez à suffisance le bouton de l'adaptateur (J) et connectez tous les câbles (prière de se reporter plus loin).
• À ce stade, vous êtes toujours en mesure d'orienter les panneaux dans différentes directions. C'est terminé !

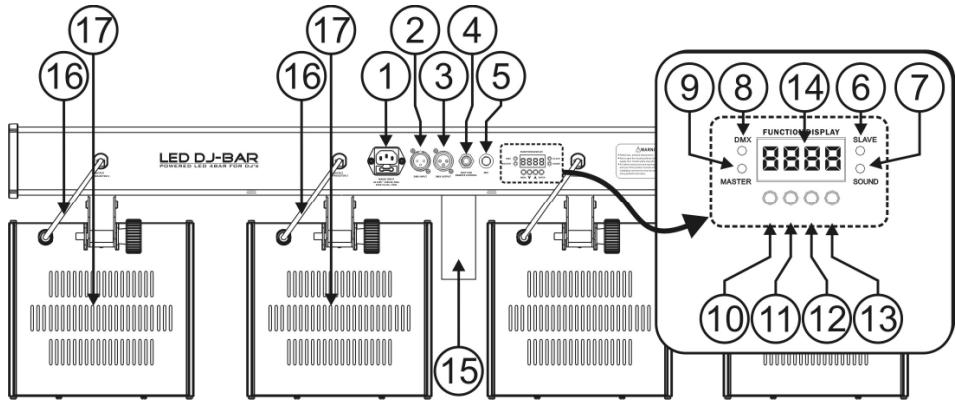

DESCRIPTION

1. Entrée pour l'alimentation secteur dotée d'une prise IEC et d'une protection à fusible intégrée ; c'est ici que vous devez connecter le câble d'alimentation secteur.
2. Connecteur d'entrée DMX
3. Connecteur de sortie DMX
4. Prise 1/4" utilisée pour connecter le contrôleur CA-8 optionnel
5. Microphone interne
6. LED 'SLAVE' : elle est allumée quand l'appareil est en mode esclave
7. LED 'SOUND' : elle clignote suivant le rythme de la musique quand l'appareil est en mode audio
8. LED 'DMX' : elle est allumée quand l'appareil reçoit un signal DMX
9. LED 'MASTER' : elle est allumée quand l'appareil est utilisé en tant qu'appareil maître
10. Touche 'MENU' : utilisée pour sélectionner les différents chapitres du menu
11. Touche 'DOWN' : utilisée pour reculer dans le menu et pour diminuer les valeurs affichées par l'écran.
12. Touche 'UP' : utilisée pour avancer dans le menu et pour augmenter les valeurs affichées par l'écran.
13. Touche 'ENTER' : utilisée pour confirmer toute sélection.
14. L'écran montre les différents menus et les fonctions sélectionnées.
15. ADAPTATEUR DE STATIF 35 mm : est utilisé pour fixer facilement la barre d'alimentation en haut d'un statif pour projecteurs.
16. Câbles spécifiques véhiculant le signal de puissance vers les panneaux à LED passifs.
17. Panneaux à LED passifs.

COMMENT RÉGLER L'APPAREIL

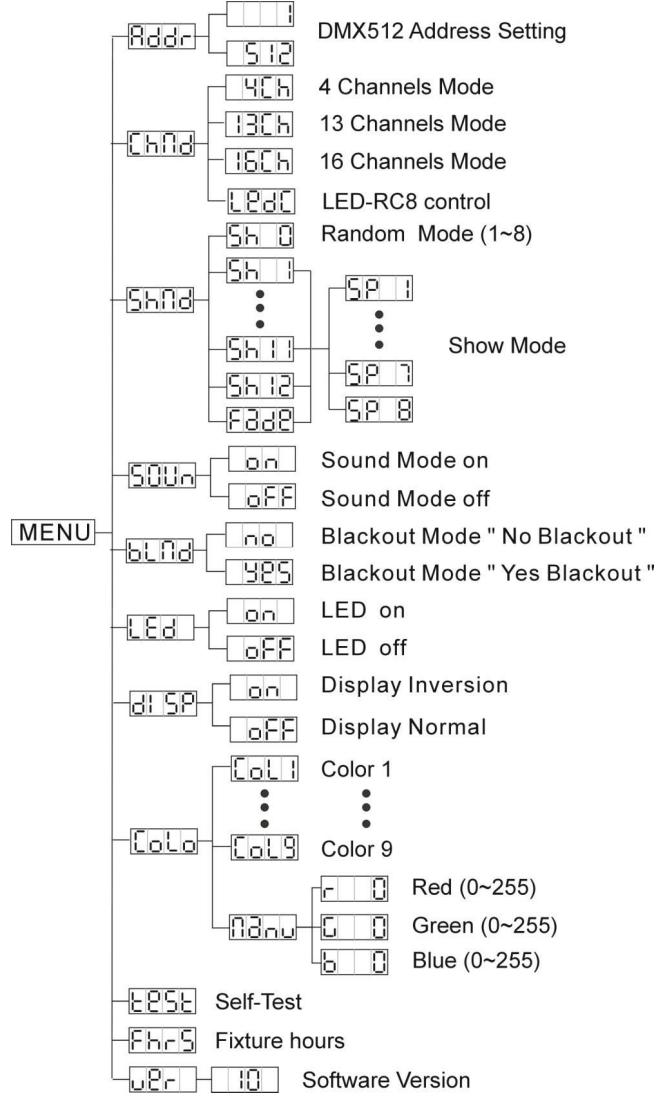

MENU PRINCIPAL :

• Pour sélectionner une option du menu, appuyez sur la touche MENU jusqu'à ce que la fonction désirée apparaisse à l'écran.
• Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera.
• Utilisez les touches DOWN et UP pour choisir dans le menu l'option désirée.
• Dès que vous avez sélectionné l'option désirée dans le menu, appuyez sur la touche ENTER pour confirmer. Après 8 secondes, l'écran retournera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour retourner aux fonctions sans effectuer de changements, appuyez pendant environ 2 secondes sur la touche MENU. La structure du menu est affichée ci-contre.

Réglage de l'adresse DMX512

Est utilisé pour régler l'adresse de départ dans une configuration DMX.

• Appuyez sur la touche MENU jusqu'à ce que « Appuyez » soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour changer l'adresse DMX512.
• Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix. (Ou il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU pendant environ 2 secondes.

Appuyez sur la touche MENU jusqu'à ce que les lettres chnd soient affichées à l'écran. - Appuyez sur la touche ENTER, ce qui a pour conséquence que l'écran commence à clignoter. - Utilisez les touches DOWN et UP pour sélectionner l'un des modes disponibles. - Une fois que le mode est sélectionné, appuyez sur la touche ENTER pour confirmer (ou vous retournerez vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes). Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur la touche MENU pendant environ 2 secondes.

IMPORTANT : sélectionnez le mode Lecq quand la barre d'alimentation est utilisée avec le contrôleur LEDCON-02 !

Show Mode

Mode utilisé pour sélectionner l'un des shows préprogrammés quand on est en mode 'standalone' (autonome) ou en mode 'master/slave' (maître/esclave).

• Appuyez sur la touche MENU jusqu'à ce que Shid soit affiché à l'écran.
• Appuyez sur la touche ENTER, le show en mémoire commence à clignoter à l'écran.
• Utilisez les touches DOWN et UP pour sélectionner un des shows préprogrammés :
• Sh → tous les shows sont produits suivant le mode aléatoire.
• Sh à Sh 12 → 12 shows différents et préprogrammés.
• FadE → fondu enchaîné d'une couleur vers une autre.
• Except for the random mode (Show 0), the device will also ask you to select a scrolling speed for the so-called 'static' mode. By pressing the UP and DOWN keys, you can select a value between SP1 (slow speed) and SP2 (fast speed).
• Press the ENTER key to save it.

(It will automatically return to the main functions without any modification after 8 seconds) To return to the functions without making changes, press the MENU key again for about 2 seconds.

Sound Mode

Used to select the musical mode that controls the shows.

Press the MENU key until 'SOU' is displayed on the screen. - Press the ENTER key, the selection in memory starts flashing on the screen. - Use the DOWN and UP keys to select one of the available modes:

• (sound mode enabled) → the shows are controlled using the built-in microphone.
• (sound mode disabled) → the shows are controlled by the speed of the selected shows
• When the mode is selected, press the ENTER key to confirm (or it will automatically return to the main functions without any modification after 8 seconds). To return to the functions without making changes, press the MENU key again for about 2 seconds.

Blackout Mode

Blackout mode: when no DMX signal is detected, the device goes into blackout.

No blackout mode: when no DMX signal is detected, the device automatically switches to master mode.

Sélectionnez TOUJOURS "No Blackout" quand l'appareil est utilisé en tant que master (ou en mode maître/esclave) !!!

• Appuyez sur la touche MENU jusqu'à ce que "blfd" soit affiché à l'écran.
• Appuyez sur la touche ENTER, la sélection en mémoire commence à clignoter à l'écran.
• Utilisez les touches DOWN et UP pour sélectionner 'YES' (mode black out) ou 'NO' (mode sans black out).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU pendant environ 2 secondes.

Affichage LED

Affichage activé : l'écran est toujours allumé.

Affichage désactivé : l'écran est éteint quand il n'est pas utilisé.

• Appuyez sur la touche MENU jusqu'à ce que l'écran affiche "d".
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner ON (écran toujours allumé) ou OFF (écran éteint si pas utilisé).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour revenir aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU pendant environ 2 secondes.

Inversion de l'affichage

Affichage normal : possibilité de dire ce qui est affiché à l'écran quand l'appareil est posé par terre.

Affichage inversé : possibilité de dire ce qui est affiché à l'écran quand l'appareil est suspendu.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche [ISP]. Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner ON (affichage inversé) ou OFF (affichage normal). Appuyez sur la touche ENTER pour confirmer.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.)

Pour revenir aux fonctions, appuyez sur la touche MENU pendant environ 2 secondes.

Mode couleur

Ce mode est utilisé pour afficher une même couleur sur les 4 panneaux à LED.

• Appuyez sur la touche MENU jusqu'à ce que l'écran affiche [COL].
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• En appuyant sur les touches UP et DOWN, vous pouvez sélectionner l'une des neuf couleurs préprogrammées (de Col1 à Col9) ; appuyez ensuite sur ENTER pour confirmer.
• Vous pouvez également sélectionner le mode couleur manuel (écran = [COL]) si vous désirez composer votre propre couleur "maison". Après avoir appuyé sur la touche ENTER, les écrans suivants défilent :
• R 0 : Vous pouvez faire varier la clarté ou la couleur rouge de 0 à 100 % (r.0 à r255).
• Vous pouvez faire varier la clarté ou la couleur verte de 0 à 100 % (G0 à G255)
• Vous pouvez faire varier la clarté ou la couleur bleue de 0 à 100 % (B0 à B255)

Appuyez sur le bouton MENU pendant environ 2 secondes pour enregistrer vos réglages et revenir ensuite vers le mode de fonctionnement normal. (Ou il reviendra automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Auto-test

Effectuez un auto-test

• Appuyez sur la touche MENU jusqu'à ce que l'écran affiche « tSt » (ou similaire).
• Appuyez sur la touche ENTER, l'écran commence à clignoter : l'appareil exécute un programme d'auto-test.

Pour revenir vers les fonctions sans effectuer de changements, appuyez sur la touche MENU pendant environ 2 secondes.

Heures de fonctionnement

Vous communique le nombre d'heures de service de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que « FhrS » clignote à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran.
• Pour revenir aux fonctions, appuyez sur la touche MENU pendant environ 2 secondes.

Version du logiciel

Fonction utilisée pour montrer sous quelle version du logiciel fonctionne l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que les lettres [UER] se mettent à clignoter à l'écran.
• Appuyez sur la touche ENTER pour afficher sous quelle version du logiciel fonctionne l'appareil.
• Pour revenir aux fonctions, appuyez sur la touche MENU pendant environ 2 secondes.

INSTALLATION ÉLECTRIQUE + ADRESSAGE

Important : L'installation électrique devrait être effectuée uniquement par du personnel qualifié, selon les normes de sécurité relatives à l'électricité et à la mécanique dans notre pays.

Installation électrique pour 1 appareil en fonctionnement seul :

• Installez simplement le câble secteur. L'appareil commencera à fonctionner immédiatement en mode autonome.

Remarque 1 : vous pouvez brancher une commande à distance CA-8 sur l'appareil si vous souhaitez avoir plus de possibilités de contrôle. Référez-vous à la section « Comment utiliser l'appareil » pour apprendre à effectuer cette procédure correctement.

Remarque 2 : s'il n'y a pas de sortie, veuillez vous assurer que l'appareil soit bien réglé en mode « master » et réglez le mode blackout sur « NO » (se reporter au chapitre précédent).

Installation électrique pour deux ou plusieurs appareils en maître/esclave :

• Branchez de 2 à 16 appareils au maximum ensemble en utilisant des câbles symétriques pour micro de bonne qualité. Le premier appareil dans la chaîne se comportera automatiquement en tant que maître, les autres appareils se comporteront automatiquement en tant qu'esclaves. Assurez-vous que les appareils sont tous branchés sur le secteur.
• Et c'est terminé !

Remarque : vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave.

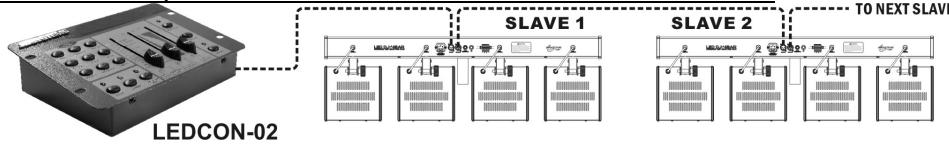

Installation électrique en mode maître / esclave avec la télécommande LEDCON-02 :

• Vous pouvez raccorder jusqu'à 42 LED DJ-BAR suivant la technique des connexions en guirlandes

(daisy chaining) et vous connecter à la sortie d'une télécommande (en option) LEDCON-02, en prenant garde d'utiliser du câble symétrique de bonne qualité. - Tous les appareils connectés basculeront automatiquement en mode esclave.

REMARQUE IMPORTANTE : afin de vous assurer que tout fonctionne correctement, vous devez ABSOLUMENT régler la LED DJ-BAR en mode canal 'LEDc' et effectuer l'opération 'automatic address distribution' sur le LEDCON-02 avant d'utiliser l'ensemble pour la première fois !!! (Prière de se reporter à la notice d'emploi de votre LEDCON-02 afin de voir comment faire)

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour les contrôleurs des équipements lumineux intelligents. Vous devez connecter en guirlande (daisy chaining) votre contrôleur DMX et tous les appareils avec un câble symétrique de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus également car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+) ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets lumineux dus aux interférences, vous devez utiliser une résistance de bouclage de 90 ohms à 120 ohms en fin de chaîne. Ne jamais utiliser de séparateur de câbles en forme de "Y", cela ne fonctionnera pas!

90~120 ohm

Assurez-vous que tous les appareils soient bien connectés au secteur. - Chaque effet lumineux de la chaîne doit avoir sa propre adresse de départ afin de savoir à chaque commande du contrôleur il doit être. Dans le chapitre qui suit, vous apprendrez à régler les adresses DMX.

- COMMENT RÉGLER L'ADRESSE DE DÉMARRAGE EXACTE :

Référez-vous au chapitre précédent (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement il est impossible de vous expliquer dans ce mode d'emploi quel adresse de démarrage vous devez introduire car cela dépend entièrement du contrôleur que vous utiliserez ... veuillez donc vous référer au mode d'emploi de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.

CONFIGURATION DMX DU DJ-BAR :

Mode à 4 canaux :

DMX 512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4
Red	Green	Blue	Dimmer/Strobe
255 100% 0 0%	255 100% 0 0%	255 100% 0 0%	248-255 ON Fast NN N Slow Sound 191-200 100% 2-190 0%OFF

Modes à 13 canaux :

Vous pouvez utiliser l'appareil selon 4 façons :

En utilisant les programmes intégrés maître/esclave, en utilisant le petit contrôleur, en utilisant un contrôleur DMX universel, en utilisant le contrôleur LEDCON-02.

• EN UTILISANT LES PROGRAMMES INTÉGRÉS MAÎTRE/ESCLAVE :

Sélectionnez cette fonction si vous voulez un show instantané. En reliant tous les appareils selon le principe maître/esclave, le premier appareil contrôle tous les autres appareils en effectuant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entrée DMX et sa LED « master » sera constamment allumée, tandis que la LED « sound » clignotera au rythme de la musique.

• Remarque 1 : Toutes les fonctions doivent être sélectionnées sur l'appareil maître.
• Remarque 2 : Un CA-8 ('easy controller') peut éventuellement être utilisé en conjonction avec l'appareil maître.
• EN UTILISANT LE CONTRÔLEUR CA-8 :

Connectez ce petit contrôleur à l'entrée jack 1/4" de l'appareil maître. Ceci vous permettra de contrôler les fonctions suivantes :

FONCTIONS

BUTTON	ACTIONS
STANDBY	To blackout all LED panels
FUNCTION	1. Stroboscope synchrone de couleur blanche2. Stroboscope synchrone, couleurs de l'arc en cielStroboscope de couleur blanche et réalisant à la musique4. Stroboscope aux couleurs de l'arc en ciel et réalisant à la musiquePS : dans ce mode, le show aléatoire (Sh 0) est actif	Rouge → Orange → jaune → vert → cyan → bleu → pourpre → magenta → blanc → couleur manuelle	Show1 → Show2 → ... → Show12 → Fade	1. Vitesse lente2. Vitesse moyenne3. Vitesse rapide
MODE	Sélection de l'effet stroboscopique (la LED est éteinte)	Sélection de l'effet 'couleur' (la LED est allumée)	Sélection de l'effet 'show' (la LED clignote lentement)	Sélection de la vitesse (la LED clignote rapidement)

• UTILISATION D'UN CONTRÔLEUR UNIVERSEL DMX

Vous pouvez utiliser n'importe quel contrôleur au standard DMX. Tout d'abord, choisissez le mode DMX (nombre de canaux) désiré, puis donnez à l'appareil une adresse de départ correcte (prière de se reporter aux chapitres précédents pour voir comment faire).

• UTILISATION D'UN CONTROLEUR LEDCON-02

Assurez-vous que le mode canal de la barre d'alimentation est bien réglé sur 'LEDC' (voir précédemment) et engagez la procédure automatique d'attribution d'adresses sur le LEDCON-02 avant de commencer à utiliser l'ensemble ! Des explications et des instructions supplémentaires sont disponibles dans la notice d'emploi du LEDCON-02.

MAINTENANCE

Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de la maintenance. Mettez l'appareil hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés :

Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées. Les fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation. Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée. Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.

• Pour protéger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois. L'intérieur de l'appareil doit être nettoyé chaque année à l'aide d'un aspirateur ou d'un pistolet à air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention : Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié !

SPÉCIFICATIONS

Alimentation : CA 100V - 240V, 50Hz/60Hz

Consommation : 67 watts

Fusible : 250 V T3,1 A lent (verre 20 mm)

Contrôle du son : microphone interne

Connexions DMX : connecteurs XLR mâle / femelle à 3 broches

Canaux DMX utilisés : 4/13/16 canaux

Ampoules : 848 LED (4 x 212)

Dimensions : voir dessin

Poids : 8 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi sur notre site Web : www.beglec.com
