Producttype	LED-verlichtingsbalk met 4 projectoren
Merk	JBSYSTEMS LIGHT
Model	LED DJ-BAR
Afmetingen (L x dikte)	106 cm x 9 cm
Gewicht	8 kg
Voeding	AC 100-240 V, 50/60 Hz
Stroomverbruik	67 W
Zekering	250 V T3,1 A traag (20 mm glas)
Aantal LED's	848 (4 x 212 LED's van 5 mm)
DMX kanalen	4, 13 of 16 kanalen
Werkingsmodi	Autonoom, Master/Slave, DMX, CA-8 besturing, LEDCON-02 besturing
Ingebouwde functies	Dimmen 0-100%, Stroboscoop, Muzieksynchrone lichtprogramma's
Geluidsregeling	Ingebouwde microfoon
DMX connectoren	XLR 3-pins mannelijk/vrouwelijk
Straalhoek	Niet gespecificeerd
Maximale omgevingstemperatuur	45 °C
Gebruik	Alleen voor binnengebruik
Onderhoud externe optiek	Elke 30 dagen met een zachte doek en glasreiniger
Onderhoud interne optiek	Elke 90 dagen (laten uitvoeren door een professional)
Inbegrepen onderdelen	Voedingskabel 5 m, DMX-kabel 10 m, statiefadapter 35 mm
Optionele accessoires	CA-8 controller, LEDCON-02 controller
Veiligheid	Niet openen, onderhoud door bevoegd technicus, installatie op hoogte met veiligheidskabel
Aanvullende informatie	Handleiding beschikbaar voor download op www.beglec.com

Veelgestelde vragen - LED DJ-BAR JBSYSTEMS LIGHT

Hoe sluit ik de LED DJ-BAR aan in autonome modus?

Sluit gewoon de netkabel aan. Het apparaat start in autonome modus met een automatische lichtshow. U kunt ook een CA-8 controller (optioneel) aansluiten voor meer functies.

Hoe configureer ik meerdere apparaten in master/slave modus?

Verbind maximaal 16 apparaten in een keten met symmetrische XLR-kabels. Het eerste apparaat wordt master, de andere slave. Zorg ervoor dat de 'blackout' modus van de master op 'NO' staat.

Wat is het start DMX-adres en hoe stel ik het in?

Het startadres hangt af van uw DMX-controller. Om het in te stellen, druk op MENU tot 'Addr', bevestig met ENTER, gebruik dan de UP/DOWN toetsen om het adres in te stellen. Bevestig met ENTER.

Kan ik de LED DJ-BAR gebruiken met een LEDCON-02 controller?

Ja, tot 42 apparaten. Stel elke balk in op kanaalmodus 'LEdC' (via het menu 'Chnd'), start dan de automatische adrestoewijzingsprocedure op de LEDCON-02 vóór het eerste gebruik.

Hoe reinig ik de lenzen en het apparaat?

Haal de stekker eruit en laat afkoelen. Reinig de externe lenzen elke 30 dagen met een zachte doek en glasreiniger. De interne optiek moet elke 90 dagen door een professional worden gereinigd.

Welke DMX-modi zijn beschikbaar?

Drie modi: 4 kanalen (rood, groen, blauw, dimmer/stroboscoop), 13 kanalen en 16 kanalen. Selecteer de modus via het menu 'Chnd'.

Wat te doen als het apparaat niet meer reageert?

Controleer de voeding en de zekering (250V T3,1A). Zorg ervoor dat de blackout-modus is uitgeschakeld in de master-modus. Als het probleem aanhoudt, neem dan contact op met een bevoegd technicus.

Is het mogelijk om de balk buiten te gebruiken?

Nee, dit apparaat is alleen ontworpen voor gebruik binnenshuis. Blootstelling aan regen of vocht kan elektrische schokken veroorzaken of het apparaat beschadigen.

Hoe installeer ik de balk op een statief?

Gebruik de meegeleverde 35 mm-adapter. Bevestig deze in de moer onder de balk, plaats het geheel vervolgens op een stabiel projectiestatief. Draai de knop van de adapter vast. Richt de panelen naar wens.

Wat is het equivalente vermogen van deze LED-balk?

De LED DJ-BAR verbruikt slechts 67 W, maar produceert verlichting vergelijkbaar met 4 PAR56-projectoren van 300 W elk, oftewel 1200 W traditioneel.

GEBRUIKSAANWIJZING LED DJ-BAR JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

t Hofveld 2 ~ B1702 Groot-Bijgaarden ~ Belgium

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voordat u het apparaat gaat gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in lichtshows.
• Zeer compacte stijlvolle gespoderde 4BAR met 4 zeer dunne RGB LED projectoren
• Elke LED projector is uitgerust met 212 high-power LEDs van 5mm (70 rode + 71 groene + 71 blauwe) voor een uitzonderlijke lichtopbrengst (krachtiger dan de traditionele PAR56 300W lampen!) "Hewlett Packard® / Agilent®" LED's van uitstekende kwaliteit!
• Spreidingshoek van de LED projectoren = 15°
• Energiebesparend: verbruikt slechts 67W (in plaats van 1200W voor 4 traditionele PAR56-300W pars)
• Perfect voor mobiele toepassingen: slechts 106cm lang, 9cm dik en weegt slechts 8kg!
• Perfect voor vele toepassingen: discotheken, dj's, verhuurbedrijven, ...
• Zachte RGB-kleurovergangen dankzij de hoogwaardige dimmerelektronica
• 0-100% dimmen en zeer snelle stroboscoopfunctie (extra stroboscopen zijn overbodig!)
• Mooie ingebouwde programma's voor prachtige gevarieerde lichtshows!
• Verschillende werkmodi:
• Standalone: kleurmotieven die automatisch of op de muziek veranderen (optionele CA-8 controller is als optie verkrijgbaar)
• Master/slave-modus: tot 42 sets kunnen samen gebruikt worden voor prachtige muziekgestuurde synchrone lichtshows.

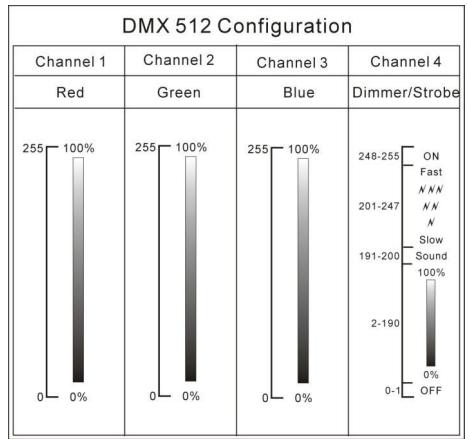

• DMX-bestuurbaar (4, 13 of 16 kanalen voor een maximum aan flexibiliteit)
• Tot 42 sets aansturen wordt kinderspel dankzij de als optie verkrijgbare LEDCON 02 controller!
• Display met 4 cijfers voor het selecteren van alle mogelijke functies
• Zwarte geanodiseerde aluminium behuizing met glijmechanisme: kan ook in aluminium truss bevestigd worden via standaard haken.
• Standaard 35 mm statiefadapter inbegrepen.
• 5 m voedingskabel inbegrepen.

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien u het apparaat verkoopt, denkt u er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• LED DJ-BAR, met 4 passieve LED-panelen, 1 DMX-signaalkabel 10 m
• 1 voedingskabel 5 m, 1 35 mm statiefadapter

VEILIGHEIDSVOORSCHRIFTEN:

LET OP

RISICO OP ELEKTRISCHE SCHOK NIET OPENEN

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden, mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kunt herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt, is bedoeld om u te wijzen op het risico of de aanwezigheid van niet-geïsoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruiks- en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenshuis worden gebruikt.

Dit symbool betekent: Lees de handleiding!

• Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.
• Een nieuw lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normaal en verdwijnt na een paar minuten.
• Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, laat het apparaat wennen aan de omgevingstemperatuur wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs het apparaat beschadigen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storingen te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, koppel het dan onmiddellijk van het lichtnet af.
• Plaats het apparaat op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. Het apparaat moet minstens 50 cm van de muren rondom geplaatst worden. Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen.
• Verzeker u ervan dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installatie dient uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.
• Controleer dan of de beschikbare spanning niet hoger is dan die aangegeven op het toestel.
• De elektrische kabel dient in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneld of beschadigd is. De kabel dient vervangen te worden door de fabrikant zelf, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften dient deze installatie geaard te worden.
• Sluit het apparaat niet aan op een elektronische dimmer.
• Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel.
• Om elektrische schokken te voorkomen, dient u de behuizing niet te openen. Er zitten geen onderdelen in het toestel die door de gebruiker onderhouden moeten worden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.
• In geval van ernstige problemen met het bedienen van het toestel, stop onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen dienen vervangen te worden als ze zichtbaar beschadigd zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om modificaties aan het toestel aan te brengen.

Belangrijk: Gebruik het lichteffect niet in de tegenwoordigheid van personen die lijden aan epilepsie.

• Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vereist ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installatiematerialen moeten gebruikt worden; de veiligheid van het geïnstalleerde toestel moet regelmatig worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud.
• Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50 cm van de omringende muren.
• Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montage mag niet gedacht worden.
• Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben.
• De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechaniek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden gekeurd door een vakman om te controleren dat de veiligheid nog steeds perfect is.

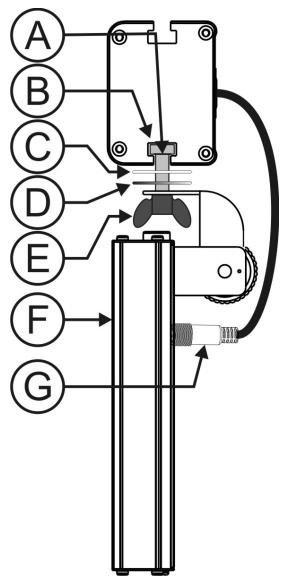

MONTAGE EN INSTALLATIE OP EEN STATIEF:

• Neem alle onderdelen uit de verpakking en leg ze op de tafel.
• Schuif de volgende onderdelen in de correcte volgorde in de gleuf (B), onderaan de 4BAR:
• Bout (A) voor LED panel1
• Bout (A) voor LED-paneel 2, moer voor 35mm-adapter (H)
• Bout (A) voor LED-paneel 3
• Bout (A) voor LED-paneel 4
• Zie op de afbeelding hoe de 4 panelen gemonteerd moeten worden:
• Voeg eerst de lederen ring toe (C)
• Voeg de metalen ring toe (D)
• Voeg het LED-paneel (F) toe → Belangrijk: de connector moet aan dezelfde kant staan als de LED-signaalkabel (G) van de 4-bar.
• Voeg de zwarte knop toe (E) en span deze goed aan.
• Sluit de LED-kabels (G) aan op de 4 overeenkomstige LED-panelen.

• Wanneer de 4 LED-panelen op de 4-bar bevestigd zijn, kunt u de 35mm-adapter (I) installeren → draai gewoon de schroefdraad van de adapter (H) in de moer (die reeds op zijn plaats zit) tot het geheel goed vast zit.
• Open de knop van de adapter (J) en zet de volledige LED-DJ-bar op een stabiel lichtstatief.
• Span de knop van de adapter aan (J) en verbind alle kabels (zie later).
• U kunt de panelen nog steeds uitlijnen in verschillende richtingen. Klaar!

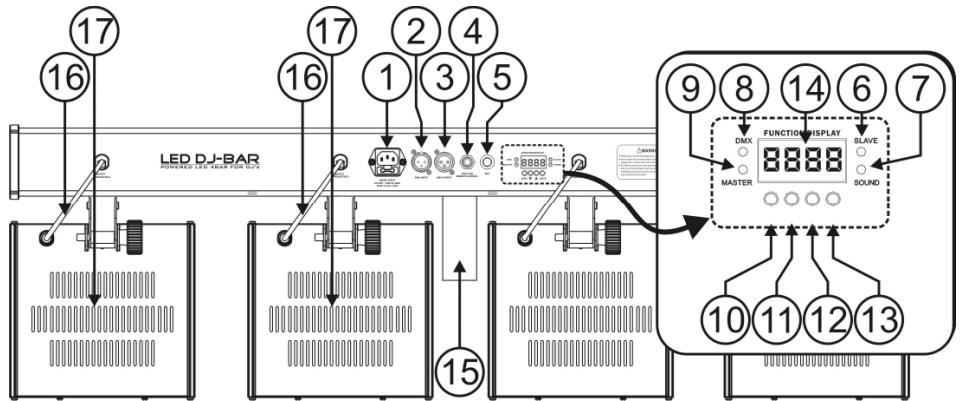

BESCHRIJVING:

1. Voedingsconnector met IEC-stekker en ingebouwde zekeringhouder. Sluit hier de meegeleverde stroomkabel aan.
2. DMX-ingang
3. DMX-uitgang
4. 1/4" jack-ingang voor de optionele CA-8 handcontroller.
5. Ingebouwde microfoon.
6. Slave-LED: is aan wanneer het toestel in slave-modus staat.
7. Sound-LED: knippert op het ritme van de muziek wanneer het toestel in audio-modus staat.
8. DMX-LED: is aan wanneer het toestel een DMX-signaal ontvangt.
9. Master-LED: is aan wanneer het toestel is ingesteld als master.
10. MENU-toets: wordt gebruikt om de verschillende menu's te selecteren.
11. DOWN-toets: om terug te gaan in het menu en om waarden die in het display worden weergegeven te verlagen.
12. UP-toets: om verder te gaan in het menu en om waarden die in het display worden weergegeven te verhogen.
13. ENTER toets: wordt gebruikt om uw keuze te bevestigen.
14. DISPLAY geeft de verschillende menu's en de geselecteerde functies weer.
15. 35mm STAND ADAPTER: wordt gebruikt om de LED 4Bar op een lichtstatief te monteren.
16. Speciale met LED signaalkabels voor de passieve LED panelen 17. Passieve LED panelen

HOE INSTELLEN:

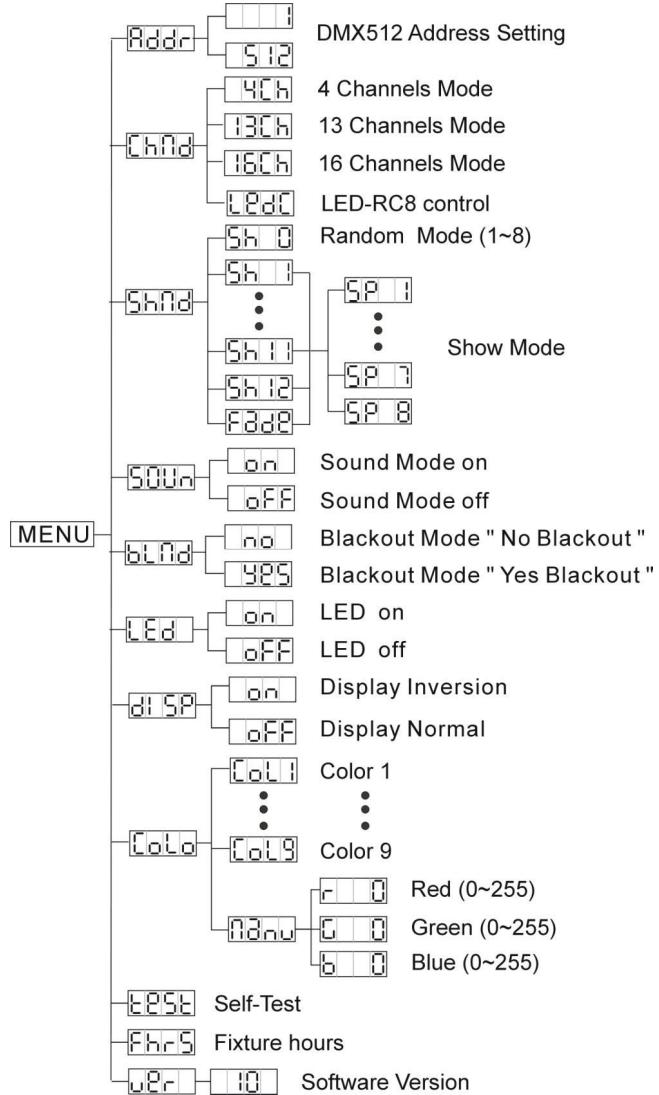

HOOFDMENU:

• Druk op de MENU toets tot het gewenste menu op het scherm verschijnt.
• Selecteer de functie door op de ENTER toets te drukken. De display zal beginnen knipperen.
• Gebruik de DOWN en UP toetsen om de gewenste menu optie te kiezen.
• Druk daarna op de ENTER toets om de selectie te bevestigen. Om terug te keren naar de hoofdfuncties zonder iets te veranderen, drukt u terug gedurende ongeveer 2 seconden op de MENU toets of wacht gewoon 8 seconden.

DMX512 adres instellen

Bepaalt het startadres in de DMX opstelling.

• Druk op de MENU toets tot Rddr worden weergegeven op de display.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te veranderen.
• Wanneer het gewenste adres op de display verschijnt moet u dit bevestigen door op de ENTER toets te drukken. (indien u dit niet doet worden er na 8 seconden teruggegaan naar het hoofdmenu zonder de veranderingen op te slaan)

U kunt ook terugkeren naar het hoofdmenu zonder iets te wijzigen door terug gedurende ongeveer 2 seconden op de MENU toets te drukken.

Channel Mode

• Druk op de MENU toets tot [hfd] wordt weergegeven op de display.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om een van de beschikbare modi te kiezen.
• Druk daarna op de ENTER toets om uw keuze te bevestigen.
• (indien u dit niet doet worden er na 8 seconden teruggegaan naar het hoofdmenu zonder de veranderingen op te slaan) U kunt ook terugkeren naar het hoofdmenu zonder iets te wijzigen door terug gedurende ongeveer 2 seconden op de MENU toets te drukken.

BELANGRIJK: kies modus LED wanneer de LED DJ-BAR gebruikt worden met de LEDCON-02 controller!

Show Mode

Wordt gebruikt om een van de voorgeprogrammeerde shows te selecteren wanneer het toestel autonoom of in master/slave worden gebruikt.

• Druk op de MENU toets tot Shid wordt weergegeven op de display.
• Druk op de ENTER toets, de show welke in gebruik is begint te knipperen op de display.

Gebruik de DOWN en UP toetsen om een van de voorgeprogrammeerde shows te kiezen:

• Sh → alle shows worden in willekeurige volgorde uitgevoerd.
• Sh tot Sh 12 → 12 verschillende ingebouwde shows.
• F3eD → zachte kleurovergangen.
• Uitgezonderd voor de random show (Show 0) zal er u ook gevraagd worden een snelheid in te stellen voor de statische modus. Met de UP/DOWN toetsen kunt u [5P1 (traag) tot [5P8 (snel) kiezen.
• Druk op de ENTER toets om uw keuze te bevestigen. (Indien u dit niet doet, wordt er na 8 seconden overgegaan naar het hoofdmenu zonder de veranderingen op te slaan.)

U kunt ook terugkeren naar het hoofdmenu zonder iets te wijzigen door terug gedurende ongeveer 2 seconden op de MENU toets te drukken.

Sound Mode

Wordt gebruikt om de gewenste muziekmodus te kiezen welke uw shows zullen aansturen.

• Druk op de MENU toets tot 500 kan worden weergegeven op de display.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de beschikbare kanaalmodi te selecteren:
• (sound modus AAN) → de shows worden aangestuurd door de interne microfoon.
• (sound modus UIT) → de shows worden aangestuurd op de snelheid die met de shows geselecteerd werk.
• Eenmaal de werkmodus gekozen is moet u op de ENTER toets drukken om uw keuze te bevestigen. (indien u dit niet doet worden er na 8 seconden teruggegaan naar het hoofdmenu zonder de veranderingen op te slaan)

U kunt ook terugkeren naar het hoofdmenu zonder iets te wijzigen door terug gedurende ongeveer 2 seconden op de MENU toets te drukken.

Blackout Mode

Blackout mode: wanneer er geen DMX-signaal gedetecteerd wordt gaat het toestel in blackout.

No blackout mode: wanneer er geen DMX-signaal gedetecteerd wordt schakelt het toestel automatisch over naar master mode.

Stel STEEDS "No Blackout" in wanneer het toestel als master (of in master/slave) gebruikt wordt.

• Druk op de MENU toets tot blid worden weergegeven op de display.
• Druk op de ENTER toets, de gebruikte functie begint te knipperen op de display.
• Gebruik de DOWN en UP toetsen om YES (blackout) of no (no blackout) te kiezen.
• Druk daarna op de ENTER toets om uw keuze te bevestigen. (indien u dit niet doet worden er na 8 seconden teruggegaan naar het hoofdmenu zonder de veranderingen op te slaan)

U kunt ook terugkeren naar het hoofdmenu zonder iets te wijzigen door gedurende ongeveer 2 seconden op de MENU-toets te drukken.

Led-display

Display aan: display is steeds aan.

Display uit: display is uit wanneer deze niet wordt gebruikt.

• Druk op de MENU-toets tot [ed] op de display wordt weergegeven.
• Druk op de ENTER-toets, de display begint te knipperen.
• Gebruik de DOWN- en UP-toetsen om ON (display steeds aan) of OFF (display uit wanneer niet in gebruik) te selecteren.
• Druk daarna op de ENTER-toets om uw keuze te bevestigen. (Indien u dit niet doet, wordt er na 8 seconden teruggegaan naar het hoofdmenu zonder de veranderingen op te slaan.)

U kunt ook terugkeren naar het hoofdmenu zonder iets te wijzigen door gedurende ongeveer 2 seconden op de MENU-toets te drukken.

Display-inversie

Display normaal: display is leesbaar wanneer het toestel op de grond staat.

Display-inversie: display is leesbaar wanneer het toestel ondersteboven hangt.

• Druk op de MENU-toets tot [disp] op de display wordt weergegeven.
• Druk op de ENTER-toets, de display begint te knipperen.
• Gebruik de DOWN- en UP-toetsen om ON (display-inversie) of OFF (normale display) te selecteren.
• Druk daarna op de ENTER toets om uw keuze te bevestigen. (Indien u dit niet doet, wordt er na 8 seconden teruggegaan naar het hoofdmenu zonder de veranderingen op te slaan.)

U kunt ook terugkeren naar het hoofdmenu zonder iets te wijzigen door gedurende ongeveer 2 seconden op de MENU toets te drukken.

Color Mode

Wordt gebruikt om een bepaalde kleur in te stellen voor alle 4 LED-panelen.

• Druk op de MENU toets tot [L] op de display wordt weergegeven.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om een van de 9 voorgeprogrammeerde kleuren (Col1 tot Col9) te kiezen en druk daarna op ENTER om uw keuze te bevestigen.
• U kunt ook de manuele kleurmodus kiezen (display = [idru]) wanneer u uw eigen kleur wilt samenstellen. Wanneer u op ENTER drukt, zal het volgende scherm verschijnen:

De helderheid van de RODE kleur kan ingesteld worden van 0% tot 100% (r..0 tot r255) - De helderheid van de GROENE kleur kan ingesteld worden van 0% tot 100% (G..0 tot G255) - De helderheid van de BLAUWE kleur kan ingesteld worden van 0% tot 100% (b..0 tot B255)

• Druk gedurende ongeveer 2 seconden op de MENU toets om de instellingen op te slaan en naar de gewone werkmodus terug te keren. (Indien u dit niet doet, wordt er na 8 seconden teruggegaan naar het hoofdmenu zonder de veranderingen op te slaan.)

Self-Test

Voer het ingebouwde zelftestprogramma uit.

• Druk op de MENU toets tot [ESE] op de display wordt weergegeven.
• Druk op de ENTER toets, de display begint te knipperen: het toestel begint zichzelf te testen.

U kunt ook terugkeren naar het hoofdmenu zonder iets te wijzigen door gedurende ongeveer 2 seconden op de MENU toets te drukken.

Bedrijfsuren

Geeft het aantal gepresteerde werkuren weer.

• Druk op de MENU-toets tot FhrS knippert op de display.
• Druk op de ENTER-toets om het aantal werkuren te laten verschijnen op de display.
• U kunt ook terugkeren naar het hoofdmenu zonder iets te wijzigen door gedurende ongeveer 2 seconden op de MENU-toets te drukken.

Softwareversie:

Geeft de softwareversie van het toestel weer.

• Druk op de MENU-toets tot [Uer] knippert op de display.
• Druk op de ENTER-toets om de softwareversie te laten verschijnen.
• U kunt ook terugkeren naar het hoofdmenu zonder iets te wijzigen door gedurende ongeveer 2 seconden op de MENU-toets te drukken.

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installatie zou alleen uitgevoerd moeten worden door een bekwaam persoon volgens de voorschriften voor elektrische en mechanische veiligheid in uw land.

Elektrische installatie van 1 standalone toestel:

• Verbind gewoon de stroomkabel met het net. Het toestel start onmiddellijk op in stand-alone mode.

Opmerking 1: u kunt een CA-8 remote controller aansluiten indien u een betere controle over het toestel wilt hebben. Zie "bediening van het toestel".

Opmerking 2: indien er niets gebeurt, moet u controleren of het toestel wel degelijk in master mode staat en dat de black-out functie op "NO" staat (zie vorig hoofdstuk).

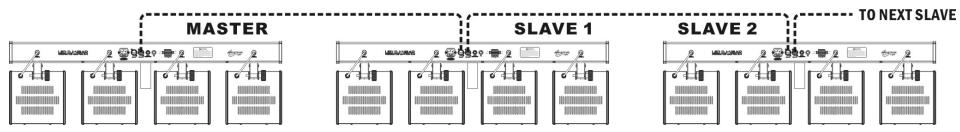

Elektrische installatie van 2 of meer toestellen in master/slave:

• Verbind 2 tot maximum 16 toestellen met elkaar door middel van symmetrische microfoonkabels van goede kwaliteit. Het eerste toestel in de keten zal automatisch als master reageren, de andere toestellen zullen automatisch als slaven reageren.
• Controleer of alle toestellen op het stroomnet zijn aangesloten. Klaar!

Opmerking: u kunt een CA-8 remote controller op het 'Master' toestel aansluiten indien u een betere controle over het toestel wenst te hebben.

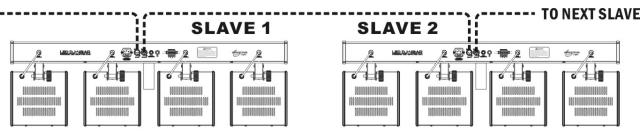

Elektrische installatie in Master/slave modus met de LEDCON-02 controller:

LEDCON-02

• Tot 42 LED DJ-BAR sets kunnen met elkaar verbonden worden en kunnen worden aangestuurd via de in optie verkrijgbare LEDCON-02 controller.
• Alle aangesloten toestellen worden automatisch als slaven aanzien.

BELANGRIJKE OPMERKING: om u ervan te verzekeren dat alles correct werkt, MOET u de LED DJ-BAR instellen op "LEDc" modus en de automatische adressering uitvoeren met de LEDCON-02 alvorens u de set kunt gebruiken!!! (zie de handleiding van de LEDCON-02 voor meer uitleg)

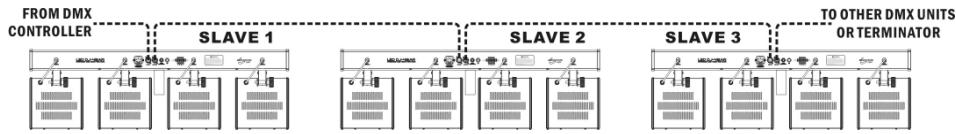

DMX AANSLUITINGEN

• Het DMX-protocol is een breed gebruikt hogesnelheidssignaal om lichtuitrustingen te bedienen. U moet uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden.
• Zowel de XLR-3pin als XLR-5pin connector worden gebruikt, ECHTER de XLR-3pin is populairder want deze kabels zijn compatibel met gebalanceerde audiokabels. Pin layout XLR-3pin: Pin 1 = GND, Pin 2 = Negatief signaal (-), Pin 3 = Positief signaal (+). Pin layout XLR-5pin: Pin 1 = GND, Pin 2 = Negatief signaal (-), Pin 3 = Positief signaal (+), Pins 4+5 niet in gebruik.
• Om vreemd gedrag van de lichteffecten, veroorzaakt door storing, te voorkomen, moet u een afsluitweerstand van 90 Ω tot 120 Ω aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit zal eenvoudig niet werken!
• Weet zeker dat alle units op het lichtnet zijn aangesloten.
• Elk lichteffect in de keten heeft een eigen DMX-startadres nodig, zodat het weet welke commando's van de bediening het moet ontcijferen. In de volgende sectie leert u hoe u het DMX-adres kunt instellen.

HET CORRECTE STARTADRES INSTELLEN:

In het vorige hoofdstuk wordt beschreven hoe u het adres op dit toestel moet instellen (DMX-512 adres instellen). Het startadres van elk toestel is zeer belangrijk. Het is daarom onmogelijk om u mede te delen welk startadres u zou moeten gebruiken, omdat dit volledig afhangt van de controller die u gaat gebruiken. Raadpleeg hiervoor de handleiding van uw DMX-controller.

DMX-CONFIGURATIE VAN DE DJ-BAR:

4 KANAALS MODUS:

13 KANAALS MODUS:

Via de master/slave functie en ingebouwde programma's, met de CA-8 easy controller, met een universele DMX controller, of met de LEDCON-02 controller.

VIA DE MASTER/SLAVE FUNCTIE EN INGEBOUWDE PROGRAMMA'S:

Selecteer deze functie indien u onmiddellijk van start wilt gaan met een kant-en-klare show. Door de toestellen als master/slave met elkaar te verbinden, zal het eerste toestel alle andere toestellen controleren en bekomt u alzo een automatische, gesynchroniseerde lichtshow op het ritme van de muziek. Op de DMX-ingang van het 'master' toestel mag niets aangesloten worden, de master-LED is continu aan en de Sound-LED knippert op het ritme van de muziek.

Opmerking 1: Alle functies moeten gekozen worden op het master toestel.

Opmerking 2: Een CA-8 handcontroller kan eventueel ook als master gebruikt worden.

16 KANAALS MODUS:

• MET DE EASY CONTROLLER:

Verbind deze kleine controller met de 1/4" jack-aansluiting van het 'master' toestel. Zo heeft u de volledige controle over de volgende functies:

TOETS	ACTIES
STANDBY	To blackout all LED panels
FUNCTION	1. Synchronous strobe in witte kleur2. Synchronous strobe in regenboog kleuren3. Sound strobe in het wit4. Sound strobe in regeboog kleurenPS:In deze modus is random show (Sh 0) aktief	Rood→Oranje→Geel→Groen→Cyaan→Blauw→Paars→Magenta→Wit→Manuelekleur	Show1→Show2→...→Show12→Fade	1. Traag2. Matig3. Snel
MODE	Strobe keuze(LED UIT)	Kleur keuze(LED AAN)	Show keuze(LED knippert traag)	Snelheid(LED knippert snel)

• MET EEN UNIVERSELE DMX CONTROLLER:

U kunt om het even welke standaard DMX-controller gebruiken. Kies eerst de gewenste DMX-kanaalmodus en geef het toestel het juiste DMX-startadres.

• MET DE LEDCON-02 CONTROLLER:

Verzeker u ervan dat de kanaalmodus van de LED DJ-BAR ingesteld staat op "LEDc" en voer de automatische adresseerfunctie uit op de LEDCON-02 alvorens u de set gaat gebruiken! Meer info hierover kunt u terugvinden in de handleiding van de LEDCON-02.

ONDERHOUD

• Overtuig u ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het onderhoud. Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie moeten de volgende punten worden gecontroleerd.

• Alle schroeven gebruikt om het toestel te installeren en alle onderdelen moeten goed vastgedraaid zijn en mogen niet verroest zijn.
• Behuizingen, vastzetstukken, installatieplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet verwrongen zijn.
• Wanneer een optische lens duidelijk beschadigd is door barsten of diepe krassen, dan moet deze vervangen worden.
• De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zich maar een klein probleem ontdekt wordt.
• Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren (als die er zijn) en de ventilatieopeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of een luchtspuit.
• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoongemaakt moeten worden hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting.
• Reinig met een zachte doek en gebruik normale glasreinigende producten.
• Droog de onderdelen altijd zorgvuldig af.
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaam personeel!

Stroomverbruik: 67 Watt

Zekering: 250 V/T3,15A trage zekering (20 mm)

Geluidscontrole: Ingebouwde microfoon

DMX verbinding: 3 pins XLR mannelijk/vrouwelijk

Aantal DMX kanalen: 4/13/16 kanalen

Lamp: 848 LEDs (4x 212 LEDs)

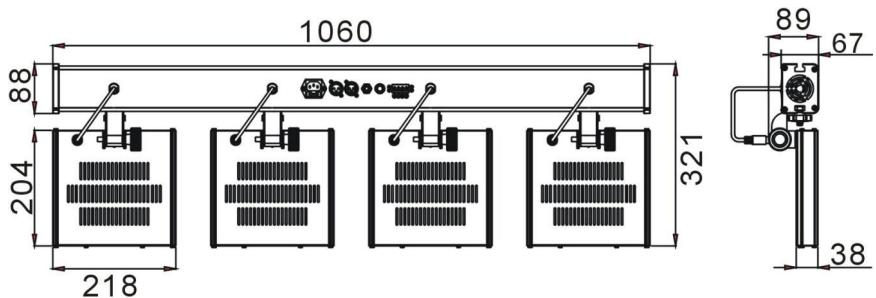

Afmetingen: zie afbeelding

Gewicht: 8 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf. U kan de laatste versie van deze handleiding downloaden via onze website: www.beglec.com
