LED DJ-BAR - Iluminación de DJ JBSYSTEMS LIGHT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barra de iluminación LED de 4 proyectores
Marca	JBSYSTEMS LIGHT
Modelo	LED DJ-BAR

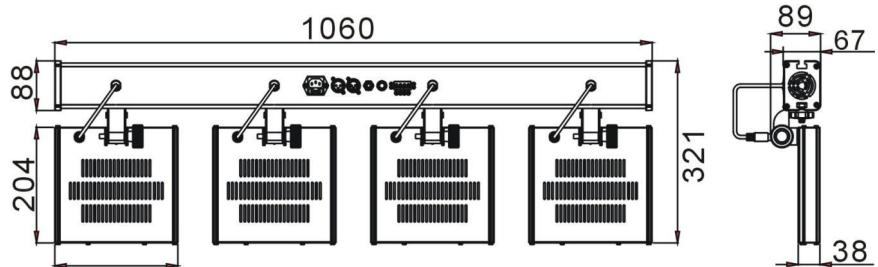

Dimensiones (L x espesor)	106 cm x 9 cm
Peso	8 kg
Alimentación	CA 100-240 V, 50/60 Hz
Consumo eléctrico	67 W
Fusible	250 V T3,1 A lento (20 mm vidrio)
Número de LED	848 (4 x 212 LED de 5 mm)
Canales DMX	4, 13 o 16 canales
Modos de funcionamiento	Autónomo, Maestro/Esclavo, DMX, Control CA-8, Control LEDCON-02
Funciones integradas	Regulador 0-100%, Estroboscopio, Programas de luz sincronizados con la música
Control de sonido	Micrófono incorporado
Conectores DMX	XLR 3 pines macho/hembra
Ángulo del haz	No especificado
Temperatura ambiente máxima	45 °C
Uso	Interior únicamente
Mantenimiento de ópticas externas	Cada 30 días con un paño suave y limpiador de vidrios
Mantenimiento de ópticas internas	Cada 90 días (confiar a un profesional)
Piezas incluidas	Cable de alimentación 5 m, cable DMX 10 m, adaptador de soporte 35 mm
Accesorios opcionales	Controlador CA-8, Controlador LEDCON-02
Seguridad	No abrir, mantenimiento por técnico calificado, instalación en altura con cable de seguridad
Información complementaria	Manual disponible en descarga en www.beglec.com

Preguntas frecuentes - LED DJ-BAR JBSYSTEMS LIGHT

¿Cómo conectar la LED DJ-BAR en modo autónomo?

Simplemente conecte el cable de alimentación. El aparato arranca en modo autónomo con un show de luces automático. También puede conectar un controlador CA-8 (opcional) para más funciones.

¿Cómo configurar varios dispositivos en modo maestro/esclavo?

Conecte hasta 16 dispositivos en cadena con cables XLR simétricos. El primer dispositivo se convierte en maestro, los demás esclavos. Asegúrese de que el modo 'blackout' del maestro esté en 'NO'.

¿Cuál es la dirección DMX de inicio y cómo ajustarla?

La dirección de inicio depende de su controlador DMX. Para ajustarla, presione MENU hasta 'Addr', confirme con ENTER, luego use las teclas ARRIBA/ABAJO para definir la dirección. Confirme con ENTER.

¿Puedo usar la LED DJ-BAR con un controlador LEDCON-02?

Sí, hasta 42 dispositivos. Ajuste cada barra en modo canal 'LEdC' (a través del menú 'Chnd'), luego inicie el procedimiento de asignación automática de direcciones en el LEDCON-02 antes del primer uso.

¿Cómo limpiar las lentes y el aparato?

Desenchufe y deje enfriar. Limpie las lentes externas cada 30 días con un paño suave y limpiador de vidrios. Las ópticas internas deben limpiarse cada 90 días por un profesional.

¿Cuáles son los modos DMX disponibles?

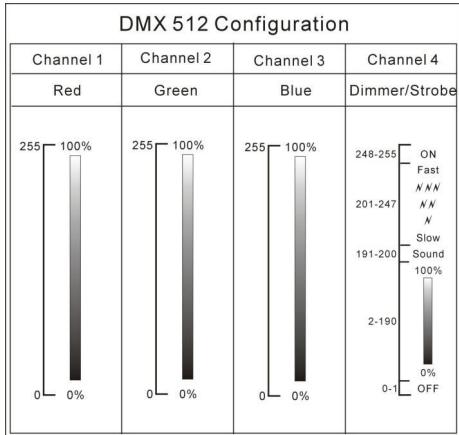

Tres modos: 4 canales (Rojo, Verde, Azul, Regulador/Estroboscopio), 13 canales y 16 canales. Seleccione el modo a través del menú 'Chnd'.

¿Qué hacer si el aparato no responde?

Verifique la alimentación y el fusible (250V T3,1A). Asegúrese de que el modo blackout esté desactivado en modo maestro. Si el problema persiste, contacte a un técnico calificado.

¿Es posible usar la barra en exteriores?

No, este aparato está diseñado para uso en interiores únicamente. La exposición a la lluvia o la humedad puede provocar una descarga eléctrica o dañar el aparato.

¿Cómo instalar la barra en un soporte?

Use el adaptador de 35 mm incluido. Fíjelo en la tuerca situada debajo de la barra, luego coloque el conjunto sobre un soporte para proyectores estable. Apriete el botón del adaptador. Oriente los paneles según sus necesidades.

¿Cuál es la potencia equivalente de esta barra LED?

La LED DJ-BAR consume solo 67 W, pero produce una iluminación comparable a 4 proyectores PAR56 de 300 W cada uno, es decir, 1200 W tradicionales.

MANUAL DE USUARIO LED DJ-BAR JBSYSTEMS LIGHT

Manual de instrucciones ES

Manual do utilizar PT

WWW.BEGLEC.COM

Reciclar el aparato y pilas usadas de forma ecológica conforme a las disposiciones legales de su país.

PT - CÓMO DESHACERSE DE LA UNIDAD

Gracias por comprar este producto JB Systems. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funcionamiento detenidamente antes de comenzar a utilizar esta unidad.

CARACTERÍSTICAS

Esta unidad está a prueba de interferencias de radio. Este producto cumple los requisitos de las directrices nacionales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documentos correspondientes han sido depositados por el fabricante.

• Este dispositivo ha sido diseñado para producir efectos luminosos decorativos y se utiliza en sistemas de espectáculos de luces.
• 4BAR con estilo y muy compacto que incluye 4 proyectores LED RGB ultrafinos
• Cada proyector LED consta de 212 LEDs de 5 mm de alta potencia (70 rojos + 71 verdes + 71 azules) para un gran rendimiento luminoso (sobrepasa el rendimiento de las lámparas tradicionales PAR56 de 300W)
• Tecnología de LED "Hewlett Packard® / Agilent®" de gran calidad.
• Ángulos de haz de proyector = 15°
• Ahorro de energía: emplea solamente 67W (en vez de los 1200W de las 4 lámparas tradicionales PAR56-300W)
• Perfecto para aplicaciones móviles: solo 106 cm de largo, 9 cm de ancho y 8 kg de peso
• Se puede usar en muchas aplicaciones: discotecas, DJs, compañero de alquiler, ...
• El color RGB cambia suavemente gracias a la electrónica de intensidad luminosa de alta frecuencia.
• 0-100% de regulación de intensidad luminosa y función estroboscópica ultra rápida (no son necesarios efectos estroboscópicos adicionales)
• ¡Excelentes programas incorporados para espectáculos de luces maravillosos en constante cambio!
• Diferentes modalidades de trabajo:
• Independiente: patrones de color automáticos o controlados por el ritmo de la música (es posible un controlador CA-8 opcional).
• Modalidad maestra/esclava: se pueden usar hasta 42 unidades juntas para maravillosos espectáculos de luces preprogramados y al ritmo de la música.
• Control DMX (4, 13 o 16 modos de canal para la máxima flexibilidad)
• Controlar hasta 42 unidades es un juego de niños gracias al control remoto opcional LEDCON 02.
• Pantalla con menú de 4 dígitos para seleccionar todas las funciones posibles
• Carcasa de aluminio anodizado negro con mecanismo deslizante: se puede montar en celosía de aluminio mediante abrazaderas estándar.
• Adaptador de soporte de 35 mm estándar incluido.
• Cable de red eléctrica de 5 m.

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a utilizar esta unidad, compruebe que no haya habido daños durante el transporte. Si observa algún daño, no utilice el dispositivo y consulte primero a su distribuidor.
• Importante: Este dispositivo ha salido de nuestras instalaciones en perfecto estado y bien embalado. Es absolutamente necesario que el usuario siga estrictamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo incorrecto anula la garantía. El distribuidor no asumirá ninguna responsabilidad por cualquier defecto o problema que surja por no haber seguido el manual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vende este aparato más adelante, asegúrese de incluir este manual de usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Instrucciones de funcionamiento
• LED DJ-BAR, incluyendo 4 paneles LED pasivos 1 cable de postal DMX de 10 m 1 cable de alimentación de 5 m
• 1 adaptador de soporte de 35 mm

INSTRUCCIONES DE SEGURIDAD:

PRECAUCIÓN: Para reducir el riesgo de electrocución, no quite la cubierta superior. No hay piezas utilizables en el interior para el usuario. Diríjase únicamente a personal calificado.

El símbolo de un rayo en el interior de un triángulo alerta sobre la presencia o el uso de elementos no aislados donde un voltaje peligroso constituya un riesgo grande de causar una eventual electrocución.

El punto de exclamación en el interior de un triángulo alerta al usuario sobre la presencia de importantes instrucciones de operación y de mantenimiento incluidas en el manual de uso.

Este símbolo significa: uso para el interior solamente.

Este símbolo significa: Lea las instrucciones.

• Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo posible.
• Un nuevo efecto luminoso provoca a veces humo y/u olor no deseados. Esto es normal y desaparece después de algunas horas.
• Para evitar incendios o riesgos de descarga, no exponga la unidad a la lluvia o a la humedad.
• Para evitar que se forme condensación en el interior, deje que la unidad se adapte a la temperatura exterior cuando la lleve a una habitación cálida desde el transporte. A veces la condensación impide que la unidad funcione a pleno rendimiento y puede incluso provocar daños. Esta unidad solo se puede usar en el interior.
• No coloque objetos metálicos ni derrame líquidos dentro del reproductor de la unidad. Se pueden producir descargas eléctricas o fallos de funcionamiento bajo control. Si el caso se produce, desconecte inmediatamente el suministro eléctrico.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• No cubra ninguna abertura de ventilación, ya que podría producirse un sobrecalentamiento de la unidad.
• Evite el uso en ambientes con polvo y limpie la unidad regularmente.
• Mantenga la unidad lejos de los niños.
• Las personas sin experiencia no deben utilizar este aparato.
• La máxima temperatura ambiente para un funcionamiento seguro es de 40°C. No utilice la unidad a temperaturas ambiente superiores.
• Asegúrese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Desenchufe siempre la unidad cuando no vaya a ser utilizada durante un largo periodo de tiempo o antes de reemplazar la bombilla o comenzar el mantenimiento.
• La instalación electrónica sólo debe ser llevada a cabo por personal cualificado, de acuerdo con las regulaciones sobre seguridad eléctrica y mecánica de su país.
• Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.
• El cable de alimentación siempre debe estar en perfecto estado. Apague la unidad inmediatamente cuando observe daños o desperfectos en el cable de alimentación. Debe ser reemplazado por el fabricante, su agente de servicio o personas cualificadas para evitar riesgos.
• ¡Nunca deje que el cable de alimentación entre en contacto con otros cables!
• Este aparato debe conectarse a tierra para cumplir con las regulaciones sobre seguridad.
• No conecte la unidad a ningún regulador de voltaje.
• Utilice siempre un cable de seguridad apropiado y homologado cuando instale la unidad.
• Para evitar descargas eléctricas, no abra la cubierta. Además de la lámpara y el fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario.
• Nunca repare un fusible ni derive el soporte del fusible. Reemplace siempre el fusible dañado por un fusible del mismo tipo y asignación eléctrica.
• En caso de que ocurran problemas de funcionamiento serios, deje de utilizar el aparato y póngase en contacto con su distribuidor inmediatamente.
• La carcasa y la lente deben reemplazarse si presentan daños visibles.
• Utilice el embalaje original cuando transporte el dispositivo.
• Por razones de seguridad se prohíbe realizar modificaciones no autorizadas en la unidad.

Importante: No utilice el efecto en presencia de personas epilépticas.

MONTAJE SUPERIOR

• Importante: La instalación solo debe llevarla a cabo personal técnico cualificado. Una instalación incorrecta puede causar lesiones graves y/o daños en la propiedad. El montaje superior requiere mucha experiencia. Deben respetarse los límites de carga de funcionamiento, deben utilizarse medios de instalación homologados, el dispositivo instalado debe inspeccionarse regularmente por su seguridad.
• Asegúrese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• El dispositivo debe instalarse lejos del alcance de las personas y de las áreas exteriores donde estas puedan andar o sentarse.
• Antes del montaje asegúrese de que el área de la instalación pueda soportar una energía mínima de 10 veces el peso de la unidad.
• Utilice siempre un cable de seguridad homologado que pueda soportar 12 veces el peso del dispositivo cuando instale la unidad. Este accesorio de seguridad secundario debe instalarse de forma que ninguna pieza de la instalación pueda caerse más de 20 cm si falla el accesorio principal.
• El dispositivo debe fijarse correctamente; un montaje con giro libre es peligroso y no debe considerarse.
• No cubra ninguna abertura de ventilación, ya que podría producirse un sobrecalentamiento de la unidad.
• El operario debe asegurar que las instalaciones relacionadas con la seguridad sean aprobadas por un experto antes de utilizarlas por primera vez. Las instalaciones deben inspeccionarse anualmente por una persona cualificada para asegurar que la seguridad es óptima.

MONTAJE E INSTALACIÓN EN UN SOPORTE LIGERO:

• Desembale todas las piezas y colóquelas en una mesa.
• Empuje las siguientes piezas en el orden correcto en la sección de deslizamiento (B) situada en la parte inferior del 4BAR:
• Perno (A) para el panel 1 de LEDs
• Perno (A) para el panel 2 de LEDs
• Tuerca para el adaptador de 35 mm (H)
• Perno (A) para el panel 3 de LEDs
• Perno (A) para el panel 4 de LEDs

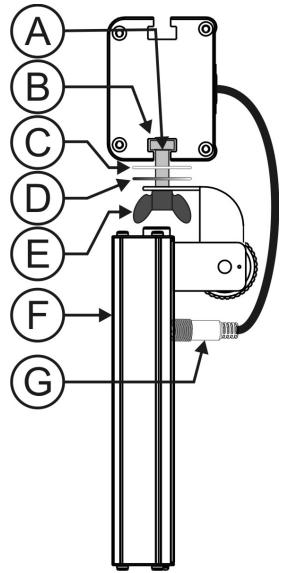

• Consulte el dibujo para ver cómo se deben montar los 4 paneles correctamente:
• Primero añada la arandela de piel (C)
• Añada la arandela de metal (D)
• Añada el PANEL DE LED (F) → Importante: el conector debe estar en el mismo lugar que el cable de señal de alimentación de LEDs (G) del 4bar.
• Añada la manivela negra (E) y apriétela bien.
• Inserte el cable de alimentación de LEDs (G) en la parte trasera de los 4 paneles correspondientes.
• Cuando los 4 paneles estén fijados en el 4bar, PODRÁ instalar el adaptador de 35mm (1)→ simplemente gire la rosca del adaptador

en la tuerca (H) (la tuerca ya está en su sitio) hasta que esté bien apretada.

• Abra la manivela del adaptador (J) y coloque el LED DJ-BAR ya montado en la parte superior del soporte estable.
• Apriete la manivela del adaptador (J) y conecte todos los cables (consulte más adelante).
• Todavía puede alinear los paneles en distintas direcciones.
• ¡Ya está!

DESCRIPCIÓN:

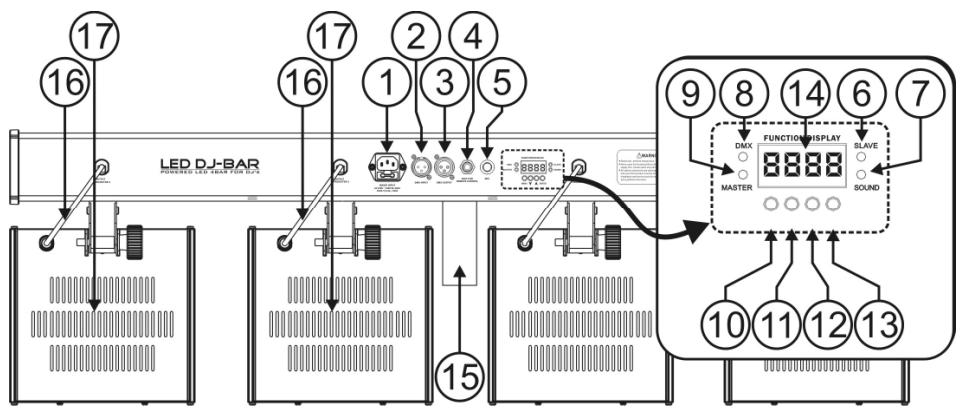

1. Entrada de red eléctrica con la toma IEC y el soporte de fusible integrado, conecte el cable de red suministrado.
2. Entrada DMX.
3. Salida DMX.
4. Entrada de jack de 1/4 para el controlador manual CA-8 opcional.
5. Micrófono interno.
6. LED esclavo: se enciende cuando la unidad está en modo esclavo.
7. LED de sonido: parpadea al ritmo de la música cuando la unidad está en modo audio.
8. LED de DMX: se enciende cuando la unidad recibe una señal DMX.
9. LED maestro: se enciende cuando la unidad está en modo maestro.
10. Botón MENU: se usa para seleccionar los diferentes elementos del menú.
11. Botón DOWN: para bajar en el menú y reducir los valores que se muestran en la pantalla.
12. Botón UP: para subir en el menú y aumentar los valores que se muestran en la pantalla.
13. Botón ENTER: se usa para confirmar su selección.
14. DISPLAY muestra los variados menús y las opciones seleccionadas.
15. ADAPTADOR DE SOPORTE DE 35 mm: Se utiliza para colocar fácilmente la unidad LED 4bar en un soporte.
16. Cables especiales con la señal de alimentación LED para los paneles LED pasivos.
17. Paneles LED pasivos.

CONFIGURACIÓN:

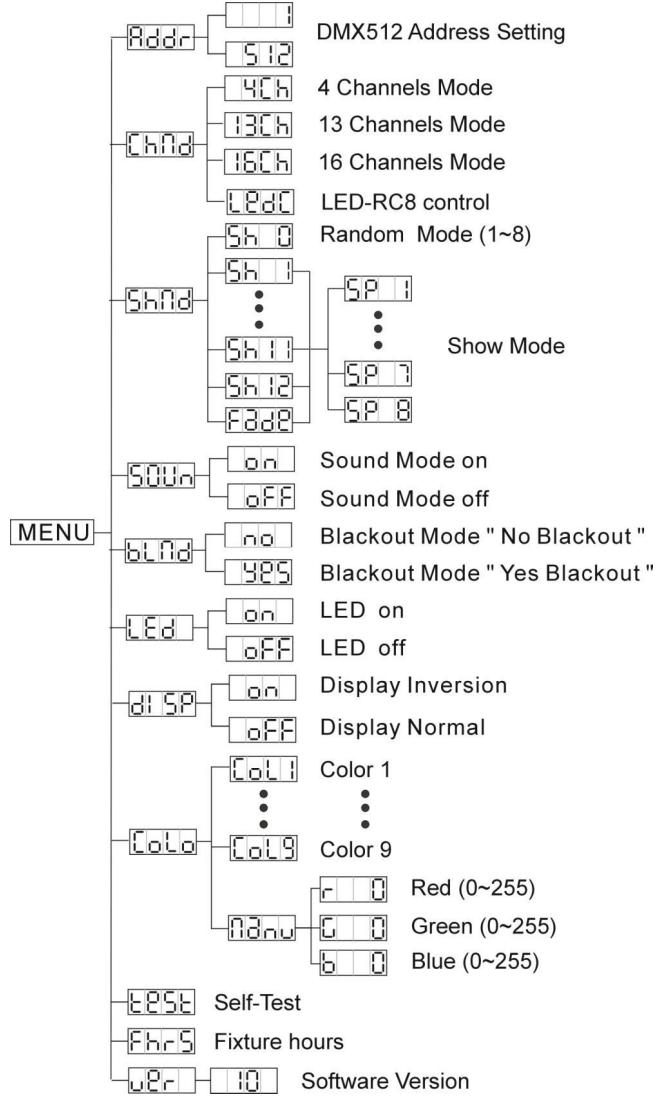

MENÚ PRINCIPAL:

• Para seleccionar cuál de las opciones del menú, pulse el botón MENU hasta que se muestre la que desea.
• Seleccione la función con el botón ENTER. La pantalla parpadeará.
• Utilice los botones DOWN y UP para seleccionar la opción de menú deseada.
• Una vez que haya seleccionado la opción deseada, pulse el botón ENTER para seleccionar. Después de 8 segundos la pantalla volverá automáticamente a las funciones principales sin ningún cambio. Para volver a las funciones sin hacer cambios pulse el botón MENU. La estructura del menú se muestra a continuación.

Ajuste de la dirección DMX512

Se utiliza para ajustar la dirección de inicio en una configuración DMX.

• Pulse el botón MENU hasta que se muestre en la pantalla *.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para cambiar la dirección DMX512.
• Una vez que se muestre la dirección correcta en pantalla, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para regresar a las funciones sin hacer cambios pulse el botón MENU de nuevo durante unos 2 segundos.

Modalidad Canal

• Pulse el botón MENU hasta que se muestre en la pantalla *.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar uno de los modos de canal disponibles.
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para configurar. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para regresar a las funciones sin hacer cambios, pulse el botón MENU de nuevo durante unos 2 segundos.

IMPORTANTE: seleccione el modo * cuando la unidad LED DJ-BAR se utilice con el controlador LEDCON-02.

Modalidad Espectáculo

Se utiliza para seleccionar uno de los espectáculos preprogramados cuando se usa en modo independiente o maestro/esclavo.

• Pulse el botón MENU hasta que se muestre en la pantalla *.
• Pulse el botón ENTER, el espectáculo actual comienza a parpadear en la pantalla. Utilice los botones DOWN y UP para seleccionar uno de los espectáculos preprogramados:
• Sh → todos los espectáculos se reproducen en modo aleatorio.
• Sh 1 a Sh 12 → 12 espectáculos incorporados diferentes.
• Fade → atenuándose de un color a otro.
• Excepto para el espectáculo aleatorio (Espectáculo 0), se le pedirá que seleccione una velocidad de funcionamiento para el modo estático. Mediante los botones UP/DOWN podrá seleccionar [P] (lento) [S] a * (rápido).
• Pulse el botón ENTER para guardar. (O volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos).

Para regresar a las funciones sin hacer cambios, pulse el botón MENU de nuevo durante unos 2 segundos.

Modo Sonido

Se utiliza para elegir el modo de sonido deseado para activar los espectáculos.

• Pulse el botón MENU hasta que se muestre en la pantalla *
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar uno de los modos de canal disponibles:
• (modo de sonido ENCENDIDO) → los espectáculos se activan mediante el micrófono interno.
• (modo de sonido APAGADO) → los espectáculos se activan mediante la velocidad seleccionada para los espectáculos.
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para configurar. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para regresar a las funciones sin hacer cambios, pulse el botón MENU de nuevo durante unos 2 segundos.

Modalidad Oscurecimiento

Modalidad Oscurecimiento: cuando no se detecta ninguna señal DMX, la unidad entra en oscurecimiento. Sin modalidad Oscurecimiento: cuando no se detecta ninguna señal DMX, la unidad pasa automáticamente a modo maestro. Ajuste SIEMPRE en "Sin oscurecimiento" cuando la unidad se usa en modo maestro (o modo maestro/esclavo).

• Pulse el botón MENU hasta que se muestre en la pantalla "*".
• Pulse el botón ENTER, la selección actual comenzará a parpadear en la pantalla.
• Use los botones DOWN y UP para seleccionar Sf (oscurecimiento) o NO (sin oscurecimiento).
• Una vez que haya seleccionado el modo, pulse el botón ENTER para guardarlo. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para regresar a las funciones sin hacer cambios, pulse el botón MENU de nuevo durante unos 2 segundos.

Pantalla de LED

Pantalla encendida: la pantalla siempre está encendida.

Pantalla apagada: la pantalla está apagada cuando no se utiliza.

• Pulse el botón MENU hasta que la pantalla muestre "LED".
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar ON (pantalla siempre encendida) u OFF (pantalla apagada cuando no se utiliza).
• Una vez que haya seleccionado el modo, pulse el botón ENTER para guardarlo. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para regresar a las funciones sin hacer cambios, pulse el botón MENU de nuevo durante unos 2 segundos.

Inversión de pantalla

Pantalla normal: la pantalla se puede leer cuando la unidad está en el sueño.

Inversión de pantalla: la pantalla se puede leer cuando la unidad está montada al revés.

• Pulse el botón MENU hasta que la pantalla muestre [ISP].
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar la modalidad (inversión de pantalla) o (pantalla normal).
• Una vez que haya seleccionado el modo, pulse el botón ENTER para guardarlo. (O volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para registrar las funciones sin hacer cambios, pulse el botón MENU de nuevo durante unos 2 segundos.

Modalidad Color

Se utiliza para colocar cierto color en los 4 paneles de LEDs.

• Pulse el botón MENU hasta que la pantalla muestre Colo*.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar uno de los 9 colores preprogramados (Col1* a *Col9) y pulse ENTER para confirmar.
• Internacionalmente, como en el caso de color manual (pantalla = *Iidnu), se puede crear su propio color personalizado. Una vez que pulse ENTER aparecerán las siguientes pantallas:

El brillo del color ROJO puede cambiarse de 0% a 100% (r..0 a r255). El brillo del color VERDE puede cambiarse de 0% a 100% (G..0 a G255). El brillo del color AZUL puede cambiarse de 0% a 100% (b..0 a B255).

• Pulse el botón MENU durante unos 2 segundos para guardar los ajustes y volver al modo de funcionamiento normal. (O volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Auto-Test

Incluye un programa de autoprueba.

• Pulse el botón MENU hasta que la pantalla muestre ESE.
• Pulsar el botón ENTER, el display comienza a parpadear: la unidad activa el programa de autoprueba.

Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez durante unos 2 segundos.

Horas del aparato

Se utiliza para visualizar el número de horas de funcionamiento de la unidad.

• Pulse el botón MENU hasta que Fhr parpadee en la pantalla.
• Pulse el botón ENTER para ver el número de horas de funcionamiento en la pantalla. Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez durante unos 2 segundos.

Versión de software:

Se utiliza para visualizar la versión de software de la unidad.

• Pulse MENU hasta que Ue parpadee en la pantalla.
• Pulse el botón ENTER para ver la versión de software de la unidad.

Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez durante unos 2 segundos.

INSTALACIÓN ELÉCTRICA + DIRECCIONAMIENTO

Importante: La instalación eléctrica solo debe ser llevada a cabo por personal calificado, de acuerdo con las regulaciones sobre seguridad eléctrica y mecánica de su país.

Instalación eléctrica para 1 unidad independiente:

• Inserte el cable de red eléctrica. La unidad comienza a funcionar instantáneamente en modalidad independiente.

Observación 1: Puede conectar un controlador CA-8 remoto a la unidad si desea disponer de más control. Consulte "Manejo de la unidad" para saber cómo hacerlo.

Observación 2: Si no hay emisión, asegúrese de establecer la unidad en modo maestro y seleccione el modo blackout en "NO" (consulte el capítulo anterior).

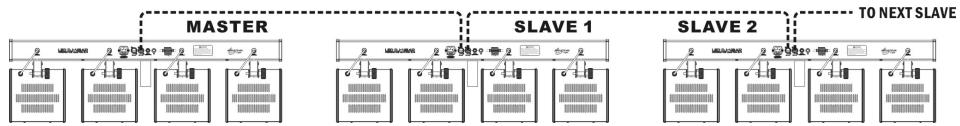

Instalación eléctrica de una o más unidades en modalidad maestra/esclava:

• Conecte de 2 a un máximo de 16 unidades juntas mediante cables de micrófono equilibrados de buena calidad. La primera unidad en la cadena actuará automáticamente como maestra, las demás unidades actuarán automáticamente como esclavas.
• Asegúrese de que todas las unidades están conectadas a la red eléctrica.
• ¡Ya está!

Observación: Puede conectar un controlador CA-8 remoto a la unidad maestra si desea disponer de más control sobre el funcionamiento maestro/esclavo.

Instalación eléctrica en modo maestro/esclavo con control remoto LEDCON-02:

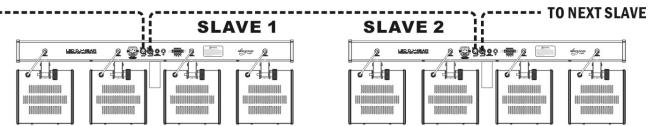

• Se pueden montar hasta 42 unidades LED DJ-BAR en cadena y conectarse a la salida del control remoto opcional LEDCON-02 mediante un cable equilibrado de buena calidad.
• Todas las unidades conectadas pasan automáticamente a esclavas.

OBSERVACIÓN IMPORTANTE: para asegurar que todo funciona bien DEBERÁ establecer la unidad LED DJ-BAR en el modo de canal "LEDC" y llevar a cabo la "distribución de direcciones automática" en la unidad LEDCON-02 antes de utilizarla por primera vez. (Compruebe el manual de usuario de la unidad LEDCON-02 para ver cómo se hace).

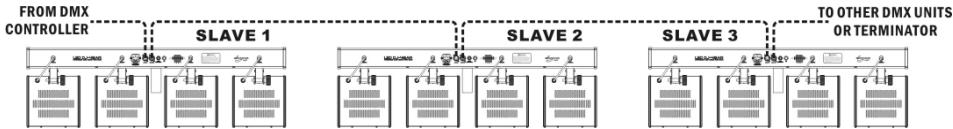

Instalación eléctrica en modo DMX:

• El protocolo DMX es una señal de alta velocidad muy utilizada para controlar equipos de iluminación inteligente. Necesita conectar en cadena tipo margarita su controlador DMX y todas las unidades conectadas con un cable equilibrado de buena calidad.
• Se utilizan conectores XLR de 3 pines y conectores XLR de 5 pines, no obstante, el conector XLR de 3 pines es más popular porque estos son compatibles con los cables de audio equilibrados.

Disposición de pines en el conector XLR de 3 pines: Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal positiva (+)

Disposición de pines en el conector XLR de 5 pines: Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal positiva (+) ~ Pines 4 y 5 no se utilizan.

• Para evitar un comportamiento anómalo de los efectos luminosos, debido a interferencias, deben usar un terminador de 90Ω a 120Ω al final de la cadena. Nunca utilice cables divisores en Y, ¡No funciona!

• Asegúrese de que todas las unidades están conectadas a la red eléctrica.
• Cada efecto luminoso en la cadena necesita disponer de su propia dirección de inicio de forma que sepa qué comando del controlador debe decodificar. En la siguiente sección obtendrá información sobre cómo establecer las direcciones DMX.

- AJUSTE DE LA DIRECCIÓN DE INICIO CORRECTA:

Consulte el capítulo anterior (ajuste de dirección DMX-512) para saber cómo ajustar la dirección de inicio en esta unidad. La dirección de inicio de cada unidad es muy importante. Lamentablemente es imposible decirle en este manual de usuario qué dirección de inicio debe ajustar porque esto dependerá completamente del controlador que utilice... Consulte el manual de usuario de su controlador DMX para saber qué direcciones de inicio debe ajustar.

CONFIGURACIÓN DMX DE DJ-BAR:

• MODO 4 CANALES:

• MODO DE 13 CANALES:

PUEDE MANEJAR LA UNIDAD DE 4 FORMAS:

○ Mediante la función preprogramada incorporada maestra/esclava ○ Mediante el controlador fácil CA-8 ○ Mediante controlador universal DMX ○ Mediante el controlador LEDCON-02

- MEDIANTE LA FUNCIÓN PREPROGRAMADA INCORPORADA MAESTRA/ESCLAVA:

Seleccione esta unidad cuando desee un espectáculo luminoso instantáneo. Uniendo las unidades en conexión maestra/esclava, la unidad maestra controlará el resto de unidades para proporcionar un espectáculo luminoso automático, sonoro y sincronizado. Su entrada DMX no tendría nada conectado y su LED de maestra estará encendido constantemente y el LED de sonido parpadeará con la música.

Observación 1: Todas las funciones deben seleccionarse en la unidad maestra.

Observación 2: Se puede usar un "controlador fácil" CA-8 en la unidad maestra.

- MEDIANTE CONTROLADOR FÁCIL:

Cuando se utilice en modalidad maestra/esclava, le recomendamos encarecidamente que utilice el "controlador fácil" CA-8. Conecte este pequeño controlador al jack de 1/4" de la unidad maestra y podrá controlar las funciones.

FUNCIONES:

BOTON	ACCIONES
STANDBY	Para oscurecer todos los paneles LED
FUNCION	1.Estroboscópica sincronizada en color blanco 2.Estroboscópica sincronizada en los colores del arcoiris 3.Estroboscópica de sonido en blanco 4.Estroboscópica de sonido en los colores del arcoiris Consejo: En este modo el espectáculo aleatorio (Sh 0) está activo	Rojo → Naranja → Amarillo → Verde → Cian → Azul → Morado → Magenta → Blanco → Color manual	Espectáculo 1→Espectáculo 2→ ...→Espectáculo 12→Atenuación	1. Velocidad baja 2. Velocidad media 3. Velocidad=rápida
MODALIDA D	Selección de efecto estroboscópico (LED apagado)	Selección de color (LED encendido)	Selección de espectáculo (LED parpadeando lentamente)	Velocidad de ajuste (LED parpadeando rápidamente)

MEDIANTE EL CONTROLADOR DMX UNIVERSAL

Puede utilizar cualquier controlador DMX estándar. Primero elija el modo de canal DMX deseado y proporcione a la unidad la dirección de inicio DMX correcta. (Consulte más atrás para saber cómo hacerlo).

- MEDIANTE CONTROLADOR LEDCON-02:

Asegúrese de que el modo de canal LED DJ-BAR está establecido en "LEDc" (consulte más atrás) y lleve a cabo la dirección de inicio automática en el LEDCON-02 antes de comenzar a utilizar el LEDCON-02. Se puede encontrar más explicaciones e instrucciones en el manual de usuario del LEDCON-02.

MANTENIMIENTO

• Asegúrese de que debajo de la zona del lugar de instalación no haya personas durante el mantenimiento.
• Apague la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfriado.

Durante la inspección deben comprobar los siguientes puntos:

• Todos los tornillos utilizados para instalar el dispositivo y cualquiera de sus piezas deben apretarse firmemente y no corroerse.
• Las carcasas, las fijaciones y los puntos de instalación (techo, suspensiones) no deben presentar ninguna deformidad.
• Cuando una lente óptica está visiblemente dañada por grietas o rasguños profundos, debe ser reemplazada.
• Los cables de red deben estar en perfecto estado y deben reemplazarse inmediatamente incluso si el problema detectado es pequeño.
• Para proteger al aparato del sobrecalentamiento, las aletas de refrigeración (si las hubiera) y las aberturas de ventilación deben limpiarse mensualmente.
• El interior del dispositivo debe limpiarse anualmente mediante una aspiradora o chorro de aire.
• La limpieza de las lentes internas y externas y/o espejos debe realizarse periódicamente para optimizar la emisión luminosa. La frecuencia de limpieza depende del entorno en el que funciona el aparato: los ambientes húmedos, con humo o especialmente sucios pueden provocar una mayor acumulación de suciedad en los elementos ópticos del aparato.
• Limpie con un paño suave utilizando productos de limpieza de cristales normales.
• Seque siempre las piezas con cuidado.
• Limpie los elementos ópticos externos al menos una vez cada 30 días.
• Limpie los elementos ópticos internos al menos una vez cada 90 días.

Atención: Le recomendamos encarecidamente que la limpieza interna sea llevada a cabo por personal cualificado.

ESPECIFICACIONES

Entrada de red: AC 100V - 240V, 50Hz/60Hz

Consumo de energía: 67 W

Fusible: 250V T3,15A lento (20 mm cristal)

Control de sonido: Micrófono interno

Conexiones DMX: 3 clavijas XLR macho / hembra

Canales DMX realizados: Canales 4/13/16

Lámpara: 848 LEDs (4x 212 LED):

Tamaño: Consulte el gráfico

Peso: 8 kg

218

Toda la información está sujeta a cambios sin previo aviso

Puede descargar la última versión de este manual de usuario en nuestra página web:

www.beglec.com

ES POSIBLE OPERAR LA UNIDAD DE 4 FORMAS:

A través de programas incorporados en modo maestro/esclavo, a través del controlador CA-8, a través de controlador DMX universal, a través del controlador LEDCON-02.

- A TRAVÉS DE PROGRAMAS INCORPORADOS EN MODO MAESTRO/ESCLAVO:

Consumo de potencia: 67 vatios.
