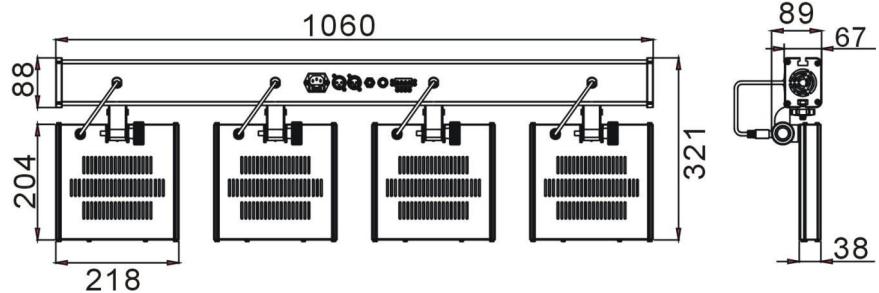

Dimensões (L x espessura)	106 cm x 9 cm
Peso	8 kg
Alimentação	CA 100-240 V, 50/60 Hz
Consumo elétrico	67 W
Fusível	250 V T3,1 A lento (20 mm vidro)
Número de LEDs	848 (4 x 212 LEDs de 5 mm)
Canais DMX	4, 13 ou 16 canais
Modos de funcionamento	Autônomo, Mestre/Escravo, DMX, Controle CA-8, Controle LEDCON-02
Funções integradas	Dimmer 0-100%, Estroboscópio, Programas de luz sincronizados com a música
Controle sonoro	Microfone integrado
Conectores DMX	XLR 3 pinos macho/fêmea
Ângulo do feixe	Não especificado
Temperatura ambiente máxima	45 °C
Uso	Interior apenas
Manutenção ópticas externas	A cada 30 dias com um pano macio e limpador para vidros
Manutenção ópticas internas	A cada 90 dias (confiar a um profissional)
Peças incluídas	Cabo de alimentação 5 m, cabo DMX 10 m, adaptador para tripé 35 mm
Acessórios opcionais	Controlador CA-8, Controlador LEDCON-02
Segurança	Não abrir, manutenção por técnico qualificado, instalação em altura com cabo de segurança
Informações complementares	Manual disponível para download em www.beglec.com

Perguntas frequentes - LED DJ-BAR JBSYSTEMS LIGHT

Como conectar a LED DJ-BAR no modo autônomo?

Basta conectar o cabo de alimentação. O aparelho inicia no modo autônomo com um show de luz automático. Você também pode conectar um controlador CA-8 (opcional) para mais funções.

Como configurar vários aparelhos no modo mestre/escravo?

Conecte até 16 aparelhos em série com cabos XLR balanceados. O primeiro aparelho torna-se mestre, os outros escravos. Certifique-se de que o modo 'blackout' do mestre está em 'NO'.

Qual é o endereço DMX inicial e como ajustá-lo?

O endereço inicial depende do seu controlador DMX. Para ajustá-lo, pressione MENU até 'Addr', confirme com ENTER, então use as teclas UP/DOWN para definir o endereço. Confirme com ENTER.

Posso usar a LED DJ-BAR com um controlador LEDCON-02?

Sim, até 42 aparelhos. Ajuste cada barra no modo canal 'LEdC' (através do menu 'Chnd'), então inicie o procedimento de atribuição automática de endereços no LEDCON-02 antes do primeiro uso.

Como limpar as lentes e o aparelho?

Desconecte e deixe esfriar. Limpe as lentes externas a cada 30 dias com um pano macio e limpador para vidros. As ópticas internas devem ser limpas a cada 90 dias por um profissional.

Quais são os modos DMX disponíveis?

Três modos: 4 canais (Vermelho, Verde, Azul, Dimmer/Estrobo), 13 canais e 16 canais. Selecione o modo através do menu 'Chnd'.

O que fazer se o aparelho não reagir mais?

Verifique a alimentação e o fusível (250V T3,1A). Certifique-se de que o modo blackout está desativado no modo mestre. Se o problema persistir, contate um técnico qualificado.

É possível usar a barra ao ar livre?

Não, este aparelho é projetado apenas para uso interno. A exposição à chuva ou umidade pode causar choque elétrico ou danificar o aparelho.

Como instalar a barra em um tripé?

Use o adaptador 35 mm incluso. Fixe-o na porca localizada embaixo da barra, depois coloque o conjunto em um tripé para projetores estável. Aperte o botão do adaptador. Oriente os painéis conforme necessário.

Qual é a potência equivalente desta barra LED?

A LED DJ-BAR consome apenas 67 W, mas produz uma iluminação comparável a 4 projetores PAR56 de 300 W cada, ou seja, 1200 W tradicionais.

MANUAL DE UTILIZADOR LED DJ-BAR JBSYSTEMS LIGHT

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

MANUAL DE OPERAÇÃO

MANUAL DE FUNCIONAMENTO

Obrigado por ter adquirido este produto da JB Systems. De modo a tirar total proveito das possibilidades deste produto, por favor leia este manual com atenção.

CARACTERÍSTICAS

Esta unidade está protegida contra interferências de rádio. Este produto cumpre as exigências impostas pelas presentes diretivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efetuados pelo fabricante.

-Esta unidade destina-se a produzir efeitos luminosos decorativos e é utilizada em sistemas de espetáculos de luz.

• Barra de potência elegante e extremamente compacta conta com 4 projetores LED RGB ultra finos
• Cada projetor contém 212 LEDs de alta potência de 5mm (70 vermelhos + 71 verdes + 71 azuis) para uma saída de luz excecionalmente alta (excede a saída das tradicionais ópticas PAR56 300W!)
• Tecnologia LED de alta qualidade "Hewlett Packard® / Agilent®"!
• Ângulo do feixe dos projetores LED = 15°
• Poupança de energia: usa apenas 67W (em vez de 1200W para os tradicionais 4 X PAR56-300W)
• Perfeita para aplicações móveis: apenas 106cm de comprimento, 9cm de espessura e 8Kg!
• Muitas aplicações possíveis: Discotecas, DJs, companhias de aluguer, ...
• Transição de cor RGB muito suave devido à eletrónica de controlo de intensidade de alta frequência
• Controlo de intensidade 0-100% e função strobe ultra rápida (sem necessidade de strobes adicionais!)
• Excelentes programas incorporados para espetáculos de luz maravilhosos e fluidos!
• Diferentes modos de operação:
• Autónomo: automático ou padrões de cor sincronizados à batida (possível controlador opcional CA-8)

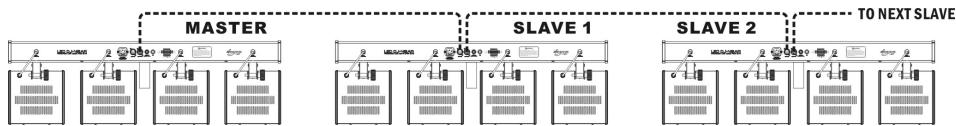

• Modo Master/slave: até 42 conjuntos podem ser usados em conjunto para criar maravilhosos espetáculos de luz pré-programados e sincronizados à música.

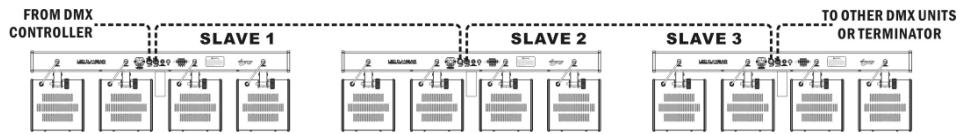

• Controlados por DMX (modo 4, 13 ou 16 canais para maior flexibilidade)

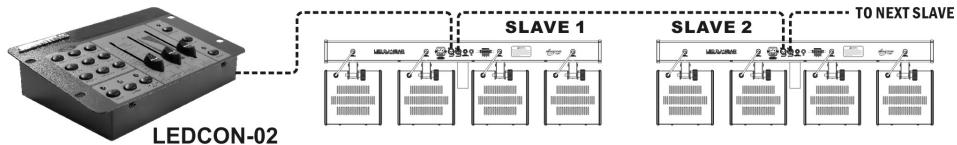

• Controlar até 42 unidades é brincadeira de criança usando o controle remoto opcional LEDCON-02!
• Menu de 4 dígitos para selecionar as funções possíveis
• Estrutura em alumínio preto anodizado com mecanismo de deslize: pode ser fixado em estrutura de alumínio usando grampos standard.
• Adaptador de tripé standard de 35mm incluso.
• Cabo de alimentação de 5 mt incluso

ANTES DE UTILIZAR

• Antes de utilizar esta unidade, verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidade e contacte o seu revendedor.
• Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual. Quaisquer danos provocados por utilização incorreta não serão cobertos pela garantia. O revendedor não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste manual.
• Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este manual.

Verifique o conteúdo:

Certifique-se de que a caixa contém os seguintes artigos:

• Manual do utilizador
• LED DJ-BAR, incluindo 4 painéis LED passivos
• 1 cabo de sinal DMX de 10m
• 1 cabo de alimentação de 5m
• 1 adaptador de tripé de 35mm

INSTRUÇÕES DE SEGURANÇA:

CUIDADO

RISCO DE CHOQUE ELÉTRICO NÃO ABRIR

ATENÇÃO: Para reduzir o risco de choque elétrico, não remova peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado.

O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de choque elétrico.

O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador para a presença de instruções importantes de utilização e manutenção do produto.

Este símbolo significa: utilização unicamente em espaços fechados

Este símbolo significa: Leia as instruções

• Proteja o ambiente. Recicle o material da embalagem.
• Os efeitos luminosos novos podem, por vezes, produzir algum fumo e/ou cheiro desagradável. Isso é normal e temporário.
• De modo a evitar risco de fogo ou choque elétrico, não exponha este produto à chuva ou humidade.
• De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para outro ambiente, aguarde algum tempo para que haja uma adaptação à temperatura. A condensação pode afetar o desempenho da unidade ou até danificá-la.
• Esta unidade destina-se unicamente a utilização em espaços fechados.
• Não introduza objetos de metal nem verta líquidos no interior do produto, correrá risco de choque elétrico ou poderá danificar o produto. Caso algum objeto estranho entre em contacto com o interior da unidade, desligue-a imediatamente da corrente.
• Coloque esta unidade num local arejado, afastado de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelo menos 50 cm de distância de paredes circundantes.
• Não cubra os orifícios de ventilação ou a unidade pode sobreaquecer.
• Evite locais com poeiras. Limpe a unidade regularmente.
• Mantenha esta unidade fora do alcance das crianças. Esta unidade deverá ser operada unicamente por pessoas experientes.
• A temperatura ambiente de funcionamento máxima é de 40 °C. Não utilize esta unidade a temperaturas ambientes mais elevadas.
• Certifique-se de que não irão passar pessoas sob a área de instalação da unidade durante a instalação e manutenção.
• Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo ou antes de efetuar manutenção.
• A instalação elétrica deve ser efetuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações elétricas e mecânicas do seu país.
• Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade.
• O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue a união e substitua imediatamente o cabo caso este apresente algum dano. Deverá ser substituído pelo fabricante, pelo agente autorizado ou por pessoal qualificado de modo a evitar perigos.
• Nunca permita que este cabo entre em contacto com outros cabos!
• Esta unidade deverá estar ligada à Terra de forma a respeitar as regras de segurança.
• Não ligue a unidade a reguladores de intensidade.
• Utilize sempre um cabo de segurança aprovado ao instalar a unidade.
• De forma a não correr risco de choque elétrico, não abra a cobertura da unidade. Não existem peças que possam ser substituídas pelo usuário.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por um do mesmo tipo e características.
• Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor.
• A cobertura e as lentes deverão ser substituídas caso apareçam danos visíveis.
• Caso seja necessário transportar a unidade, utilize a embalagem original.
• Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade.

Importante: Não utilize este efeito luminoso na presença de pessoas epilépticas.

INSTALAÇÃO EM SUSPENSÃO

• Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a assegurar a segurança.
• Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e manutenção.
• Coloque esta unidade num local arejado, afastada de materiais inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a pelo menos 50cm de distância de paredes circundantes.
• A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam passar ou sentar-se.
• Antes de proceder à instalação, certifique-se que a área selecionada pode suportar uma energia mínima de 10 vezes o peso da unidade.
• Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o peso da unidade. Além disso, uma medida de segurança secundária deverá ser instalada de forma a que nenhuma parte da instalação possa cair mais de 20cm caso o ponto de apoio principal ceda.
• A equipa deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser efetuada!
• Não cubra os orifícios de ventilação ou a equipa pode sobreaquecer.
• O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em termos técnicos por uma pessoa qualificada antes de efetuar a primeira utilização. A instalação deverá ser inspecionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está assegurada.

MONTAGEM E INSTALAÇÃO NUM TRIPÉ DE LUX:

• Desembrulhe todas as partes e coloque-as numa mesa.

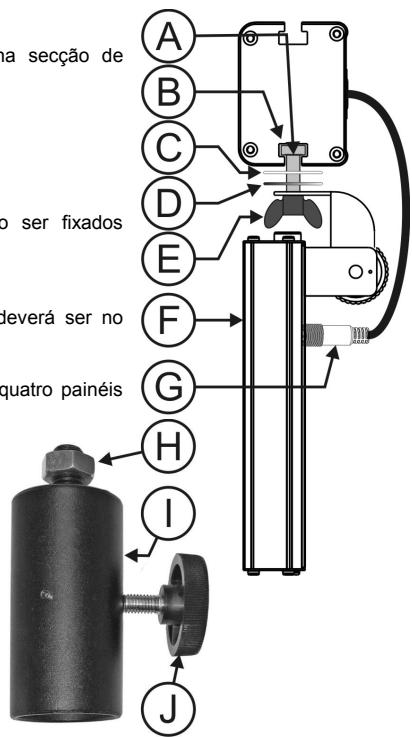

• Empurre todas as secções peça na ordem correta na calha de deslizamento (B) localizada na parte de baixo da 4BAR:
• Parafuso (A) para o painel LED 1
• Parafuso (A) para o painel LED 2
• Porca para o adaptador de 35mm (H)
• Parafuso (A) para o painel LED 3
• Parafuso (A) para o painel LED 4
• Consulte a figura para ver como os 4 painéis deverão ser fixados corretamente:
• Primeiro adicione a rodela de proteção em couro (C)
• Adicione a rodela de proteção em metal (D)
• Adicione o painel LED (F) → Importante: o conector deverá estar no mesmo lado do cabo de sinal de potência (G) da 4bar.
• Adicione o controlo rotativo (E) e aperte bem.
• Insira o cabo de alimentação LED (G) na traseira dos quatro painéis correspondentes.
• Quando os 4 painéis estiverem fixados na 4bar, pode instalar o adaptador de 35 mm (I) → simplesmente rode o corpo do adaptador na porca (H) (já colocada no lugar) até ficar bem apertado.
• Abra o controlo do adaptador (J) e coloque a LED DJ-BAR no topo de um tripé de luz estável.
• Aperte o controlo do adaptador (J) e conecte todos os cabos (ver mais à frente)
• Pode ainda alinhar os painéis em diferentes direções. Feito!

DESCRIÇÃO:

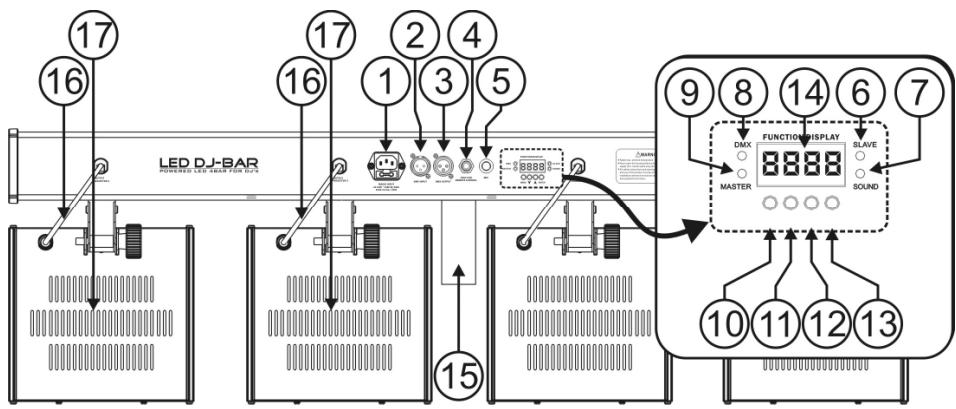

1. Alimentação com ficha IEC e suporte de fusível integrado, conecte o cabo de alimentação fornecido aqui
2. Conector de entrada de DMX
3. Conector de saída de DMX
4. Entrada jack de 1/4 para conectar o comando opcional CA-8
5. Microfone interno
6. LED Slave: está aceso quando a unidade está em modo Slave
7. LED Sound: pisca ao ritmo da música quando a unidade está em modo áudio.
8. LED DMX: está aceso quando a unidade recebe sinal DMX
9. LED Master: está aceso quando a unidade está em modo Master
10. Botão MENU: usado para escolher as diferentes opções dos menus
11. Botão DOWN: para voltar atrás no menu e para baixar os valores mostrados no visor.
12. Botão UP: para subir no menu e para aumentar os valores mostrados no visor.
13. Botão ENTER: usado para confirmar as suas escolhas.
14. Visor: mostra os vários menus e as funções selecionadas.
15. Adaptador de Tripé de 35mm: usado para colocar a LED 4BAR facilmente no topo de um tripé de luz.
16. Cabos especiais com sinal de potência LED para os painéis LED passivos.
17. Painéis LED passivos.

CONFIGURAR

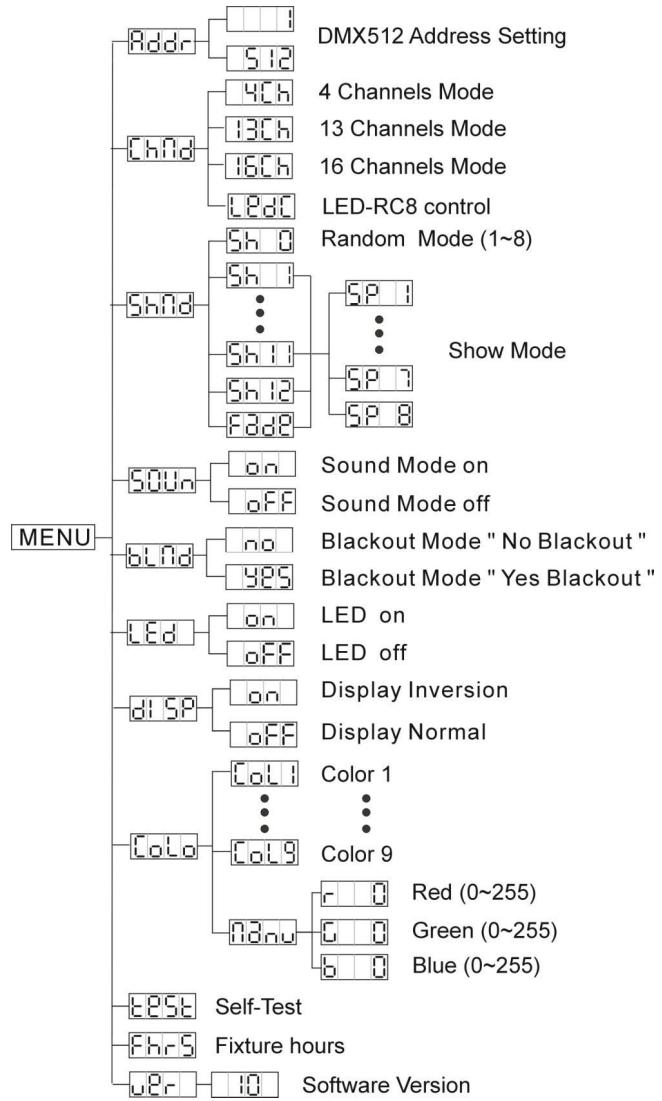

MENU PRINCIPAL:

• Para selecionar qualquer das opções do menu, pressione o botão MENU até que a desejada seja mostrada no visor.
• Confirme a função com o botão ENTER. O visor irá piscar.
• Use os botões DOWN (baixo) e UP (cima) para escolher a opção desejada.
• Assim que a opção desejada está selecionada, pressione o botão ENTER para confirmar. Após 8 segundos, o menu irá retornar às funções sem qualquer alteração. Para retornar às funções sem qualquer alteração, pressione o botão MENU. A estrutura do menu é mostrada abaixo.

Configuração de endereços DMX512

Usado para definir o endereço inicial numa configuração DMX.

• Pressione o botão MENU até que 'Addr' seja mostrado no visor.
• Pressione ENTER e o visor irá piscar.
• Utilize os botões UP e DOWN para alterar o endereço DMX512.

Após selecionar o endereço, pressione ENTER para confirmar o endereço DMX ou voltará automaticamente às funções principais sem alterações após 8 segundos. Para voltar às funções sem efetuar alterações, pressione MENU novamente durante 2 segundos.

Modo Canal

• Pressione o botão MENU até que 'híd' seja mostrado no visor.
• Pressione o botão ENTER, o visor começa a piscar.
• Use os botões DOWN e UP para selecionar um dos modos de canal disponíveis. Assim que o modo estiver selecionado, pressione o botão ENTER para configurar (ou automaticamente retornará às funções principais após 8 segundos). Para voltar às funções sem efetuar alterações, pressione MENU novamente durante 2 segundos.

IMPORTANTE: Selecione o modo LEdC quando o LED DJ-BAR é usado com o controlador LEDCON-02!

Modo Show

Use para escolher um dos espetáculos programados quando usado em modo autônomo ou master/slave.

• Pressione o botão MENU até que 'é址' seja mostrado no visor.
• Pressione o botão ENTER, o espetáculo corrente começa a piscar no visor.
• Use os botões Down e Up para selecionar um dos espetáculos programados.
• Sh 0 → todos os espetáculos são executados em modo aleatório.
• Sh 1 ao Sh 12 → 12 espetáculos diferentes incorporados.
• Fade → transição de uma cor para outra.
• Exceto para o espetáculo aleatório (Show 0), também será perguntado para escolher uma velocidade de execução para o modo estático. Com os botões UP/DOWN pode escolher SP1 (lento) a SP8 (rápido).
• Pressione ENTER para confirmar ou voltar automaticamente às funções principais sem alterações. Para voltar às funções sem efetuar alterações, pressione MENU novamente durante 2 segundos.

Sound Mode

Usado para escolher o modo de som desejado para ativar os programas.

• Pressione o botão MENU até que 500n seja muito seguro no visor.
• Pressione o botão ENTER, o visor começa a piscar.
• Use os botões DOWN e UP para selecionar on ou off:
• (sound mode ON) → os programas são ativados pelo microfone interno.
• (sound mode OFF) → os programas são ativados pela velocidade selecionada com os programas.

Assim que o modo esteja selecionado, pressione o botão ENTER para configurar (ou automaticamente retornar às funções principais antes de 8 segundos)

Para voltar às funções sem efetuar alterações, pressione MENU novamente durante 2 segundos.

Modo Blackout

Modo Blackout: quando o sinal DMX não é detectado, a unidade entra em blackout

Sem modo blackout: quando o sinal DMX não é detectado, a unidade automaticamente muda para o modo Master.

Coloque SEMPRE para "No Blackout" quando a unidade é usada em modo master (ou master/slave)!!!

• Pressione o botão MENU até que "blnd" seja mostrado no visor.
• Pressione o botão ENTER, o visor irá piscar.
• Utilize os botões UP e DOWN para selecionar "b" (com blackout) ou "n b" (sem blackout).
• Após selecionar o modo, pressione ENTER para confirmar ou voltar automaticamente às funções principais sem alterações após 8 segundos. Para voltar às funções sem efetuar alterações, pressione MENU novamente durante 2 segundos.

LED Visor de LEDs

Visor on: visor está sempre ligado

Visor off: visor está desligado quando não está a ser usado

• Pressione o botão MENU até que "éd" seja mostrado no visor
• Pressione o botão ENTER, o visor irá piscar.
• Utilize os botões UP e DOWN para selecionar (LEDs acesos) ou (LEDs apagados).
• Após selecionar o modo, pressione ENTER para confirmar ou voltar automaticamente às funções principais sem alterações após 8 segundos. Para voltar às funções sem efetuar alterações, pressione MENU novamente durante 2 segundos.

DIS Inversão do Visor

Visor normal: O visor é legível quando a unidade está no chão.

Inversão do Visor: O visor é legível quando a unidade é montada de pernas para o ar.

• Pressione o botão MENU até que DIS apareça no visor.
• Pressione o botão ENTER, o visor irá começar a piscar.
• Utilize os botões UP e DOWN para selecionar on (visor invertido) ou OFF (visor normal).
• Após selecionar o modo, pressione ENTER para confirmar ou voltar automaticamente às funções principais sem alterações após 8 segundos. Para voltar às funções sem efetuar alterações, pressione MENU novamente durante 2 segundos.

Color Mode

Use para colocar uma certa cor em todos os 4 painéis LED.

• Pressione o botão MENU até que Colo apareça no visor.
• Pressione o botão ENTER, o visor irá começar a piscar.
• Use os botões DOWN e UP para selecionar uma das 9 cores pré-programadas (Col1 a Col9) e pressione ENTER para confirmar.
• Não pode ser configurado por buzinas.
• Não pode ser configurado por buzinas.
• Não pode ser configurado por buzinas.
• Não pode ser configurado por buzinas.
• Não pode ser configurado por buzinas.
• Não pode ser configurado por buzinas.
• Não pode ser configurado por buzinas.
• Não pode ser configurado por buzinas.
• O brilho da cor RED (vermelho) pode ser alterado de 0% a 100% (r..0 a r255)
• O brilho da cor GREEN (verde) pode ser alterado de 0% a 100% (r..0 a r255)
• O brilho da cor BLUE (azul) pode ser alterado de 0% a 100% (r..0 a r255)
• Pressione o botão MENU por cerca de 2 segundos para guardar as definições e voltar ao modo de operação normal. (ou voltará automaticamente às funções principais sem alterações após 8 segundos)

ESE Self-Test

Executa um programa pré-programado de teste.

• Pressione o botão MENU até que [ESE] apareça no visor.
• Pressione o botão ENTER, o visor começa a piscar: a unidade corre um programa pré-programado de teste.

Para voltar às funções sem efetuar alterações, pressione MENU novamente durante 2 segundos.

FhrS Horas de funcionamento

• Pressione o botão MENU até que FhrS comece a piscar no visor.
• Pressione o botão ENTER e a unidade irá mostrar o número de horas de funcionamento. Para voltar às funções sem efetuar alterações, pressione MENU novamente durante 2 segundos.

Uer Versão do software:

Usado para mostrar a versão do software da unidade.

• Pressione o botão MENU até que Upr pisque no visor.
• Pressione o botão ENTER para mostrar a versão do software da unidade. Para voltar às funções sem efetuar alterações, pressione MENU novamente durante 2 segundos.

INSTALAÇÃO ELÉTRICA + CONFIGURAÇÃO

Importante: A instalação elétrica deve ser efetuada apenas por pessoal qualificado, de acordo com as regulações para segurança elétrica e mecânica no seu país.

Instalação elétrica para 1 unidade em modo autônomo:

• Insira o cabo de alimentação. A unidade começa a funcionar imediatamente em modo autônomo. Nota 1: Pode conectar um comando remoto CA-8 à unidade se desejar ter mais controle. Consulte a seção "Como utilizar a unidade" para aprender como fazer isto. Nota 2: Se não existir saída, por favor verifique se a unidade está em modo Master e defina o modo blackout para "NO" (ver capítulo anterior).

Instalação elétrica para 2 ou mais unidades em master/slave:

• Conecte de 2 a um máximo de 16 unidades juntas usando cabos de microfone balanceados de boa qualidade. A primeira unidade na cadeia irá automaticamente atuar como Master, as outras unidades irão automaticamente atuar como Slaves.
• Verifique se todas as unidades estão ligadas à corrente.
• Pronto!

Nota: Pode conectar um comando remoto CA-8 à unidade master se desejar ter mais controlo sobre a operação master/slave.

Instalação elétrica em modo Master/Slave com o controlo remoto LEDCON-02:

• Até 42 unidades de LED DJ-BAR podem ser ligadas em série e conectadas à saída de comando remoto LEDCON-02 usando um cabo balanceado de boa qualidade.
• Todas as unidades conectadas são automaticamente ligadas como Slaves.

NOTA IMPORTANTE: para ter a certeza que tudo funciona bem, deverá colocar o LED DJ-BAR no modo de canal "LEDc" e efetuar a função "distribuição automática de endereço" no LEDCON-02 antes de uso. Consulte o manual do Utilizador do LEDCON-02 para ver como isto é feito.

Instalação elétrica em modo DMX:

• O protocolo DMX é um sinal de alta velocidade muito usado para controlar equipamento de luz inteligente. Precisa de ligar em série o seu controlador DMX e todas as unidades conectadas com um cabo balanceado de boa qualidade.
• Ambos os conectores XLR-3 pinos e XLR-5 pinos são usados, mas os de XLR-3 pinos são mais populares porque esses cabos são compatíveis com cabos de áudio balanceados.

Ligação XLR-3 pinos: Pino1 = Terra ~ Pino2 = Sinal Negativo (-) ~ Pino3 = Sinal Positivo (+)

Ligação XLR-5 pinos: Pino1 = Terra ~ Pino2 = Sinal Negativo (-) ~ Pino3 = Sinal Positivo (+) ~ Pinos 4 e 5 não usados.

• Para prevenir comportamentos estranhos dos efeitos de luz, devido a interferências, pode usar um terminador de 90 a 120 ohms no final da série. Nunca use cabos divisores Y, isto simplesmente não funciona!
• Certifique-se que todas as unidades estão ligadas à corrente.

COMO DEFINIR O ENDEREÇO INICIAL CORRETO:

Consulte o capítulo anterior (Configuração de endereços DMX) para saber como definir o endereço inicial das unidades. O endereço inicial de cada unidade é muito importante. Infelizmente, é impossível indicar neste manual qual o endereço inicial que deve utilizar, porque depende do controlador que irá utilizar. Por isso, consulte o manual do seu controlador DMX para descobrir qual o endereço inicial que deverá utilizar.

CONFIGURAÇÃO DMX DO DJ-BAR:

• MODOS DE CANAL 4:

Esta função é útil para quando é necessário um espetáculo instantâneo. Ao ligar as unidades em modo master/slave, a primeira unidade irá controlar as restantes unidades e executar um espetáculo de luz sincronizado automático ativado por som. Na sua entrada DMX não será ligado nada, o LED Master estará sempre ligado e o LED SOUND irá piscar ao ritmo da música.

Nota 1: Todas as funções devem ser selecionadas na unidade Master.

Nota 2: Um comando CA-8 pode eventualmente ser usado na unidade Master.

- ATRAVÉS DO CONTROLADOR CA-8:

Quando usado em modo Master/Slave, recomendamos vivamente que utilize o controlador CA-8. Conecte este pequeno controlador à entrada jack de 1/4 da unidade Master, e será possível controlar as seguintes funções:

BOTÃO	ACΩΩES
STANDBY	Para colocar todos os painêis LED
FUNCTION	1.Strobe sincrono em cor branco2.Strobe sincrono em cores do arco-íris3.Strobe ao ritmo do som em branco4.Strobe ao ritmo do som em cores do arco-írisPS:Neste modo o modo aleatório (Sh 0) estáativo	Vermelho→Laranja→Amarelto→Verde→Azul-claro→Azul→Roxo→Ma genta→Branco→C or Manual	Show1→Show2→...→Show12→Fade	1. Velocidade lenta2. Velocidade Média3. Velocidade<rapida
MODE	Selecionar Strobe(LED Desligado)	Selecionar Cor(LED Ligado)	Selecionar Show(LED a piscar lento)	Definir veloc.(led a piscar Rap.)

- ATRAVÉS DE UM CONTROLADOR DMX UNIVERSAL:

Pode usar qualquer controlador DMX standard. Primeiro escolha o modo de canal DMX desejado e dê à unidade o correto canal DMX de início (ver anteriormente para aprender a fazer isto).

BY LEDCON-02 CONTROLLER:

Tenha a certeza que o modo de canal LED DJ-BAR está definido para "LedC" (ver anteriormente) e execute a função de configuração automática de endereço no LEDCON-02 antes de o usar. Para mais detalhes, consulte o manual do utilizador do LEDCON-02.

MANUTENÇÃO

• Certifique-se de que não passarão pessoas sob a área de instalação da unidade durante a manutenção.
• Desligue o cabo de alimentação da corrente e aguarde que a unidade arrefeça.

Durante a inspeção, deverá verificar os seguintes pontos:

• Todos os parafusos utilizados nas peças da unidade e na instalação deverão estar apertados firmemente e não poderão estar corroídos.
• A cobertura da unidade, os pontos de fixação e as áreas de instalação (teto, armação, etc.) não deverão apresentar qualquer deformação.
• Cada lente com danos visíveis, como fendas ou riscos profundos, deverá ser substituída imediatamente.
• O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais pequeno dano.
• As ventoinhas de arrefecimento (caso existam) e os orifícios de ventilação deverão ser limpos todos os meses, de modo a evitar que a unidade sobreaqueça.
• Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano.
• De forma a otimizar a projeção de luz, limpe as lentes ópticas internas e externas e/ou espelhos periodicamente. A regularidade das limpezas depende do ambiente em que está instalada a unidade: um ambiente húmido, com fumo ou poeirento dará origem a uma maior acumulação de impurezas nas ópticas da unidade.
• Utilize um pano macio e um limpa-vidros normal na limpeza da unidade.
• Seque sempre as peças cuidadosamente.
• Limpe as ópticas externas pelo menos uma vez em cada 30 dias.
• Limpe as ópticas internas pelo menos uma vez em cada 90 dias.

Atenção: Recomendamos vivamente que a limpeza do interior da unidade seja efetuada por pessoal qualificado!

ESPECIFICAÇÕES

Fonte de Alimentação: AC 100V - 240V, 50Hz/60Hz

Fusível: 250V T3,15A Fusão Lenta (20mm vidro)

Ligações DMX: XLR 3 pinos macho / fêmea

Canais DMX usados: 4/13/16 canais

Controlo de som: Microfone interno

Lâmpada: 848 LEDs (4x 212 LEDs)

Dimensões: ver figura

Peso: 8 kg

Estas informações estão sujeitas a alterações sem aviso prévio. Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com
