MODE D'EMPLOI BPM 4 USB JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez dire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibités de cet apparéil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW.BEGLEC.COM ET INSCRIVEZ-VOUS<

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• 10 entrées sur 4 canaux (7 lignes ou 4 lignes + 3phonos, 1micro, 2USB)
• Design noir très stylé aux LED bleues et blanches
• 2 connexions USB bidirectionnelles (lecture et enregistrement simultané!)
• 1 micro DJ sépare avec talkover
• Contrôle du Gain, des aiguus, médiums et basses avec fonction kill de -26dB sur tous les canaux
  Crossfader assignable, facilement replacable
  Cross fader du type VCA a courbe régable
• Curseurs DJ de type «steel rail» de haute qualité replacables
• 2 sorties Master (Master1 avec contrôle de balanced)
• Master 1 avec sorties XLR symétriques
• VU-mêtres LED sur les canaux stéreo de sortie
• VU-mètre Mono pour le signal PFL
• Compteurs de temps (beat counters) automatiques et très précis
• Demarrage par Crossfader pour les lecteurs CD compatibles
• Pré écoute « Pre-fader » avec option cue mix

AVANT L'UTILISATION

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averisations inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des définuts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

Vériifier le contenu:

Vérifiez que l'emballage contienne les différents éléments:

Table de mixage
Mode d'emploi
Cable d'alimentation

INSTRUCTIONS DE SECURITE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouissiez replumper vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage a l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie: apparéil construit selon les normes de sécurité classe II

Pour eviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la températe ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causeer des dommages.
- Cet apparéil est destiné à une'utilisation à l'intérieur uniquement.
- Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être placé sur cet articleil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immeditatement de la source d'alimentation.
- Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
- Ne pas couvir les orifices de ventilation, un risque de surchauffe en résultatait.
- Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
- Ne pas laisser l'appareil à portée des enfants.
- Les personnes non experimentées ne doivent pas utiliser cet apparéil.
- La température ambiente maximale d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
- Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 5cm.
- Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
- Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.
Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
- La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
- Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommage. Pour éviter tout risque de chocolélectrique, le cordon doit être remplace par le constructeur, son agent ou un technicien qualifié.
- Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres câbles!
- Quand l'interrupteur principal est en position OFF, cet appeareil n'est pas complètement isolé du courant 230V!
- Utilisez toujours des cables appropriés et certifiés lorsque vous installez l'appareil.
- Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
- Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
- En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
- Utilisez l'emballage d'origine si l'appareil doit être transporte.

• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifique autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximé de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
  Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonn dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiente après le transport. La condensation peut ALTERER les performances de l'appareil.

NETTOYAGE:

Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Eviter de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourrait endommager l'appareil.

CONNEXIONS

A l'exception des micros, du casque et des sorties master, toutes les connexions sont au standard Cinch. Utilisez des cables cinch/cinch de bonne qualite afin d'eviter un son de mauvaise qualite.

Pour plus d'informations sur les connexions, voyagez le chapitre suivant.

Assurez-vous d'eteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entreprises allant jusqu'à un niveau de 2V. Ceci inclut les lecteurs de CD, tuners, videos, ...

Les deux connexions USB seront détectées par toute ordinaire en tant que cartes son. Ces connexions sont bidirectionnelles : elle autorisent donc simultanément la lecture et l'enregistrement.

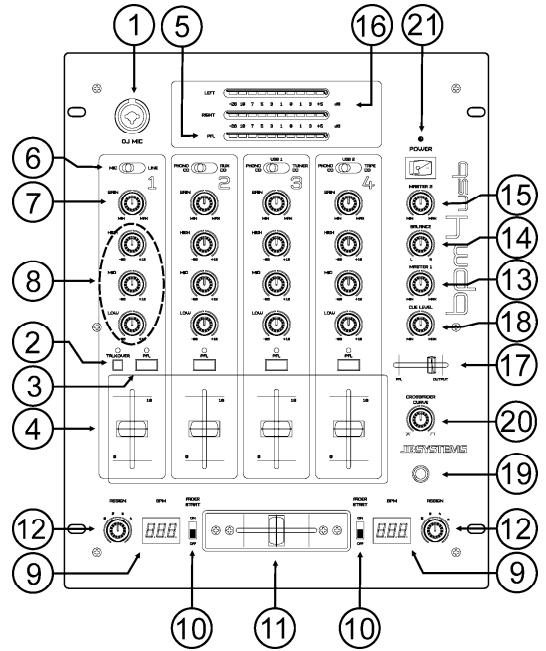

CONTROLES ET FONCTIONS (FACE AVANT)

1. DJ MIC INPUT: Accepte les micros symétriques pourvus d'un connecteur XLR. Cette entree est principale utilise pour le micro DJ. Le talkover n'afecte pas le niveau du signal de cette entree.
2. TALKOVER: utilisez cet interrupteur pour attenuer automatiquement les canaux d'entrés 2 à 4 pendant que vous parlez dans le micro DJ.
3. SELECTEUR PFL: est utilisé pour sélectionner la source (CH-1 à CH-4) que vous pouze pré écouter par la sortie casque. Si vous enforcez plusieurs touches Cue, il est possible d'obtenir un son mixé des sources sélectionnées.
4. CURSEUR / CANAL: sont utilisés pour régler le niveau de chaque canal séparément. On peut facilement replacer ce curseur par un nouvel élément. Dans un des chapitres suivants de ce mode d'emploi, nous expliquons la méthode pour effectuer ce Replacement.
5. VU MÉTRE PFL: affiche le niveau du canal que vous avez sélectionné avec le bouton PFL (3). Faites attention que les niveaux ne dépassent pas 0dB (ou 100% ). Le signal audio risque d'être déformé si le niveau du signal entre dans la zone rouge du VU-mêtre.
6. SELECTEUR DE SOURCE D'ENTREE: est utilisé pour sélectionner la source d'entree exacte pour chaque canal: Phono, line, USB, aux ou mic. Sur quelques canaux il y a des selecteurs d'entrés supplémentaires à l'arriere de la table de mixage.

Avis: Line, Aux, CD, Tuner, etc... sont différents noms pour des entrées qui ont un niveau de signal pratiquement identique.

1. GAIN LEVEL: règle le niveau d'entrée de chaque canal. Utilisez ce bouton pour régler le niveau jusqu'à ce que vous atteigniez les 0dB sur le VU-mètre.
2. Réglage de TONALITE à 3 bandes: la fréquence de chaque canal peut être régle séparément dans une plaque allant de -26dB à +12dB. Dans la position centrale, le contrôle de tonalité est neutre. (éteint)
3. BEAT COUNTER DISPLAY: affiche le nombre de « beats » (battements) par minute (BPM) de la musique du canal sélectionné par le sélecteur d'assignment du crossfader (12). Pour obtenir un résultat fiable sur le cadran, il faut que la musique ait un « beat » clair et constant.
4. INTERRUPEUR FADER START ON/OFF: quand vous ave un lecteur CD compatible connecté aux connecteurs « fader control », vous pouvez contröler ses fonctions département/arrêt (re-cue) avec le cross fader. Avec cet interrupteur vous pouvez engager ou désengagejar la fonction fader start.
5. CROSSFADER: avec ce curseur VCA you pouvez mixer les canaux que vous avez selectionnés avec les selecteurs d'assignment du crossfader (12). Le crossfader ne fonctionnera que si vous avez régles les curseurs des canaux (4) selectionnées au niveau désiré! Le crossfader est également pourvu de interrupteurs optiques de démarrage. Voyez le chapitre suivant pour plus d'informations à ce sujeit.
6. CROSSFADER ASSIGN: Sélectionne les canaux d'entrés qui seront utilisés avec le crossfader (11) et les compteurs de battements « beat counter » (9). Si vous les mettez sur “0” le crossfader est coupé.
7. NIVEAU MASTER1: est utilisé pour régler le niveau de la sortie symétrique Master1.
8. BALANCE MASTER1: est utilisé pour régler la balance entre la sortie gauche et droite du Master1.
9. NIVEAU MASTER2: est utilisé pour régler le niveau de la sortie asymétrique Master2.
10. VU METRES MASTER1: affiche le niveau de sortie du master1. Faites attention que les niveaux ne dépassent pas 0dB (ou 100% ). Le son risque d'être déformé si le niveau du signal entre dans la zone rouge du VU-mètre.
11. CUE MIX: avec ce curseur vous pouvez mixer la sortie master avec n'importe quel canal d'entrez dans la sortie casque (19):

-

• Mettez le curseur complètement à gauche pour pré écouter le signal PFL sélectionné (3).

• Mettez le curseur complètement à droite pour écouter la sortie master.

• Mettez le curseur dans une autre position pour écouter le mixage des deux signaux.

Cette option vous permet de vérifier votre mixage avant que vous l'envoyiez vers la sortie master.

1. CUE LEVEL: est utilisé pour régler le niveau de la sortie casque.
2. HEADPHONE jack: Vous pouvez pré écouter toutes les entrées/sorties en connectant n'importe quel casque stéreo moderne à ce jack de 6.3mm.
3. CROSS FADER CURVE: Régle la courbe du cross fader : transition douce = position gauche, transition brusque = position droite.
4. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage. Le Led bleu est allumé quand la table de mixage est allumée.

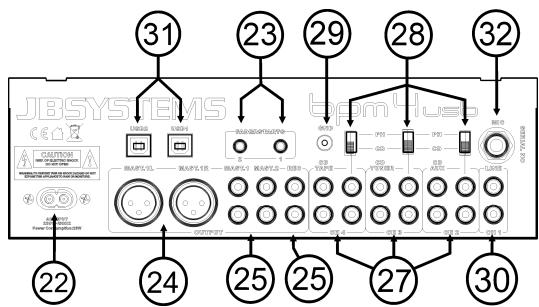

CONTROLES ET FONCTIONS (FACE ARRIERE)

1. CÂBLE D'ALIMENTATION: connectez ce cable au secteur 230V/50Hz. Vérifiez toujours si le cable n'est pas endommagé avant de l'utiliser!
2. FADER CONTROL: quand des lecteurs CD compatibles sont connectés a ces entrées, ils peuvent être contrôlés par les fader starts de cette table de mixage.
3. SORTIE SYMETRIQUE MASTER1: les connecteurs XLR peuvent être utilisés pour connecter cette table de mixage à n'importe qu'elle entraee symétrique d'amplificateur en utilisant un cable de signal symétrique spécifique.
4. SORTIES MASTER ASMETRIQUES: la sortie "master 1" transmet le même signal de sortie que la sortie master symétrique (24), mais est dans ce cas asymétrique. La sortie "master 2" transmet le même signal mais peut être régle indépendamment par le master 2 level (15). Utilisez ces sorties pour connecter des amplificateurs asymétriques.
5. RECORD OUTPUT: transmit le même signal que les sorties master, mais n'est influencé ni par le niveau du master, ni par le réglage de la balance. Il est utilisé pour brancher un enregistreur analogique. Vous pouce également connecter un ordinateur pour effectuer un enregistrement digital direct, veillez vous reporter pour cela au N° 34, 'Connexions USB'.
6. INPUT CHANNELS: est utilisé pour connecter deux signaux audio différents du niveau line. Utilisiez l'interrupteur (28) pour changer une entrée line en entrée phono. Le/selecteur de source d'entrée (6) sur la face avant détermine chaque source sera activée.
7. INTERRUPEUR PHONO/CD: cet interrupteur vous offre la possibilité de selectionner soit l'entrée CD, soit l'entrée phono.
8. GROUND (GND) CONNECTION: Beaucoup de platines vinyle sont équipés d'un connecteur de masse (GND). Il est conseilé de connecter ce signal de masse au connecteur GND. Si votre platine vinyle ne dispose pas d'un cable de masse, vous ne doivent pas utiliser ce connecteur.
9. INPUT CHANNEL 1: est utilisée pour connecter un micro DJ et/ou un signal audio du niveau Line. Le sélecteur de source d'entrée (6) sur la face avant déterminée qu'elle source sera activée.
10. CONNXIONS USB : deux connexions USB bidirectionnelles (USB1 pour le CH3 et USB2 pour le CH4). Vous pouvez connecter n'importe quel ordinateur via ces connexions USB. Le PC/Mac détectera votre mixer en tant que carte son, donc en principe, aucun pilote n'est nécessaire. Etant donné que les deux ports USB sont bidirectionnels, vous étés en mesure de reproduire de la musique au départ de votre ordinateur et de mélanger cette musique avec d'autres sources comme celles d'un lecteur CD, d'un phono, etc ... Mais en même temps, vous pouvez également enregistrer votre 'mix' dans votre ordinateur via cette même connexion USB!

CROSSFADER START

Le crossfader est pourvu d'interrupees optiques de demarrage. Ces faderstart sont compatibles avec tous les lecteurs CD JB Systems actuels. Voici comment cela fonctionne:

A. CROSSFADER COMPLETEMENT A GAUCHE: Le lecteur CD relié au connecteur fader start A joue, l'autre lecteur CD est en attente.
B. CROSSFADER BOUGE VERS LA DROITE: Le lecteur CD relié au connecteur fader start A arrêté de jouer, returne à son point « cue » préprogramme et se met en attente. L'autre lecteur CD commence à jouer à partir de son point « cue » préprogramme.
C. CROSSFADER COMPLETEMENT A DROITE: Le lecteur CD relié au connecteur fader start B joue, l'autre lecteur CD est en attente.
D. CROSSFADER BOUGE VERS LA GAUCHE: Le lecteur CD relié au connecteur fader start B arrêté de jouer, returne à son point « cue » préprogramme et se met en attente. L'autre lecteur CD commence à jouer à partir de son point « cue » préprogramme.

Important: Les deux interrupteurs du faderstart doivent etre en position "ON"!

A

B

C

D

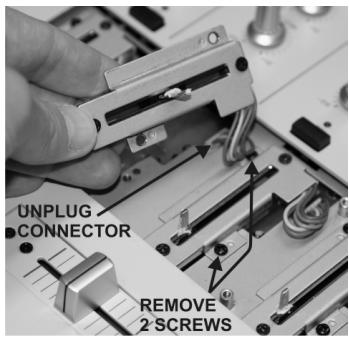

REEMPLACEMENT DES CURSEURS

Un grand avantage de cette table de mixage est de pouvoir replacer les curseurs des canaux.

Voici la Procedure pour replacer les curseurs des canaux:

• Retirer les boutons des curseurs.
• Retirer les 4 vis du panneau frontal qui entoure les curseurs.
• Retirer les 2 vis du curseur que vous souhaitez replacer.
• Retirez délicatement le curseur de son emplacement et débranche le connecteur de la carte mère (surtout, NE tirez PAS sur le cable!).
• Mettez délicatement le nouveau CUReur en place. Ne pas oublier de rebrancher le connecteur du nouveau CUReur au connecteur de la carte mère du mixer.
• Remettez les 2 vis du curseur en place.
• Remettez le petit panneau frontal en place à l'aide des 4 vis.
  C'est fait!

Voici la Procedure pour changer le crossfader:

• Retirer les boutons du crossfader.
• Retirez les 2 vis qui Maintiennent le crossfader.
• Retirez délicatement le curseur et le plateau de leur emplacement.
• Débranchez le cable du crossfader (tirez sur le connecteur, PAS sur le cable!)
• Branchez le nouveau crossfader sur le cable.
• Remetre le crossfader et son petit plateau en place à l'aide des 2 vis.

C'est fait!

CHARACTERISTIQUES TECHNIQUES

Alimentation:	AC 230 V, 50Hz (34Watt)
Réponse de fréquence:	20-20.000Hz (+/-3dB)
DHT + bruit:	<0.05% @ 1kHz, 0dB, charge = 47kΩ
S/N Ratio (IHF-A):	>78dB @ 1kHz.
Connexions USB :	USB 2.0 bidirectionnelle (44,1 kHz/16bit) compatible Windows® & Mac OS®
Câble USB (pas inclusif):	Lmax= 3m
Entrées micro:	2mV @ 3kΩ
Entrées Line/CD:	340mV @ 47kΩ
Entrées Phono:	3mV @ 47kΩ
Sortie Record:	775mV @ 1kΩ
Sortie Master 1/2:	1.55V @ 1kΩ unbal.
Sortie Master 1:	2,55V @ 600Ω bal.
Talkover:	0dB → -14dB
Contrôle de tonalité des canaux :	+12dB / -26dB (70Hz, 1kHz, 13kHz)
Casque:	3V@32Ω
Dimensions:	294(L) x 372(H) x 93(P) mm
Poids:	5,4kg

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
