CTWO 450 - Équipement de sonorisation JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur stéréo professionnel
Marque	JBSYSTEMS LIGHT
Modèle	CTWO 450
Dimensions (L x P x H)	483 x 430 x 132 mm
Alimentation	230 V ~ 50 Hz
Puissance de sortie stéréo 8 Ω	300 W + 300 W RMS
Puissance de sortie stéréo 4 Ω	450 W + 450 W RMS
Puissance de sortie bridge 8 Ω	800 W RMS
Puissance de sortie parallèle 8 Ω	800 W RMS
Réponse en fréquence	10 Hz - 50 kHz (-1,5 dB)
Sensibilité d'entrée	0,77 V / 26 dB / 1,4 V (sélectionnable)
Impédance d'entrée	20 kΩ (équilibré actif)
Rapport signal/bruit	> 90 dB (pondéré A, RMS)
Diaphonie	> 70 dB à 1 kHz, 8 Ω
Facteur d'amortissement	> 150 à 1 kHz, 8 Ω
Vitesse de montée	30 V/μs
Entrées audio	XLR équilibrées et Jack 6,35 mm (équilibré/non équilibré)
Sorties haut-parleurs	Speakon et borniers
Modes de fonctionnement	Stéréo, Bridge (mono), Parallèle
Protections intégrées	Court-circuit, limitation de courant, défaut DC, fusible secteur, coupure thermique, transitoires marche/arrêt, démarrage progressif (soft start)
Refroidissement	Ventilateur à vitesse variable avec régulation
Indicateurs LED	Power (vert), Bridge (vert), Parallèle (vert), Protection (jaune), Clip (rouge)
Nettoyage et entretien	Nettoyer régulièrement avec un aspirateur ; ne pas utiliser d'eau ; nettoyer les filtres anti-poussière derrière la face avant

FOIRE AUX QUESTIONS - CTWO 450 JBSYSTEMS LIGHT

Comment brancher l'amplificateur en mode stéréo ?

Connectez les entrées gauche et droite via XLR ou Jack, puis les haut-parleurs sur les sorties Speakon ou borniers correspondantes. Réglez le sélecteur de mode sur Stéréo.

Comment configurer le mode Bridge (mono) ?

Éteignez l'amplificateur. Connectez le signal d'entrée uniquement sur le canal gauche (entrée 1). Branchez le haut-parleur entre les borniers rouges des deux canaux : canal 1 (signal +) et canal 2 (signal -). Réglez le sélecteur de mode sur Bridge et allumez. Impédance minimale : 8 Ω.

Que faire si le voyant de protection (jaune) s'allume ?

Le voyant jaune indique une température excessive ou un défaut. Réduisez le volume, vérifiez la ventilation et les connexions. Si le problème persiste, éteignez l'amplificateur et inspectez l'installation.

Comment nettoyer l'amplificateur ?

Utilisez un aspirateur pour nettoyer les filtres anti-poussière situés derrière la face avant. Ne jamais utiliser d'eau ou de solvants liquides. Effectuez cette opération régulièrement.

Quelle sensibilité d'entrée choisir ?

Le sélecteur offre trois positions : 0,77 V (gain 26 dB) ou 1,4 V. Choisissez 0,77 V pour les signaux faibles et 1,4 V pour les tables de mixage JB Systems ou préamplificateurs plus puissants.

Puis-je utiliser des câbles Jack non équilibrés ?

Oui, pour une connexion non équilibrée, utilisez un jack mono (Tip = signal, Sleeve = masse). Pour une connexion équilibrée, utilisez un jack stéréo (Tip = signal +, Ring = signal -, Sleeve = masse).

Que signifie le voyant clip (rouge) allumé en continu ?

Un voyant rouge continu indique un court-circuit. Éteignez immédiatement l'amplificateur et vérifiez les connexions des haut-parleurs.

Comment brancher en mode parallèle ?

Éteignez l'amplificateur. Connectez l'entrée uniquement sur le canal gauche, puis branchez les haut-parleurs normalement (comme en stéréo). Réglez le sélecteur de mode sur Parallèle et allumez.

Quelle est l'impédance minimale en mode stéréo ?

L'impédance minimale recommandée par canal en mode stéréo est de 4 Ω. En dessous, l'amplificateur risque de surchauffer ou de se mettre en protection.

Comment éviter les boucles de terre ?

Utilisez l'interrupteur de mise à la terre (ground lift) en position Lift pour couper la connexion de terre entre l'amplificateur et les autres appareils. Cela peut supprimer les ronflements indésirables.

MODE D'EMPLOI CTWO 450 JBSYSTEMS LIGHT

1. Caractéristiques principales

Les amplificateurs de la "C2 Series" sont de très haute qualité et assurent de très bonnes performances. Afin d'en obtenir les meilleurs résultats, ils sont équipés d'un "servo system power supply" et d'un ventilateur avec réglage de vitesse.

En voici les principales fonctions : Régulation de vitesse du ventilateur Servo system power supply

• Entrées balancées avec XLR et jack 1/4'
• Sélecteur de sensibilité d'entrée Sorties avec borniers ou speaker
• Interrupteur 3 modes: stéréo, mono (BRIDGE) ou parallèle
• Circuit de retardement à l'allumage
• Parfait système de protection pour les haut-parleurs Protection thermique (si la température est supérieure à)
• Limitateur de courant

2. Précautions

Utiliser une source de courant adequate. - Eviter d'allumer plusieurs amplificateurs simultanément. N'obstruer les trous de ventilation en aucun cas. - Un réglage du niveau d'entrée est présent sur chaque canal. Sorties prévues avec speakon ou borniers. - Bien vérifier que l'interrupteur de mode est correctement positionné: stéreo, Bridge ou parallèle. - Nettoyer régulièrement l'amplificateur. Les filtres anti-poussière situés derrière la face avant doivent être nettoyés souvent. Pour ce faire, utiliser un aspirateur. Ne jamais utiliser d'eau. - En cas de défectuosité, mettez-vous en contact avec votre revendeur.

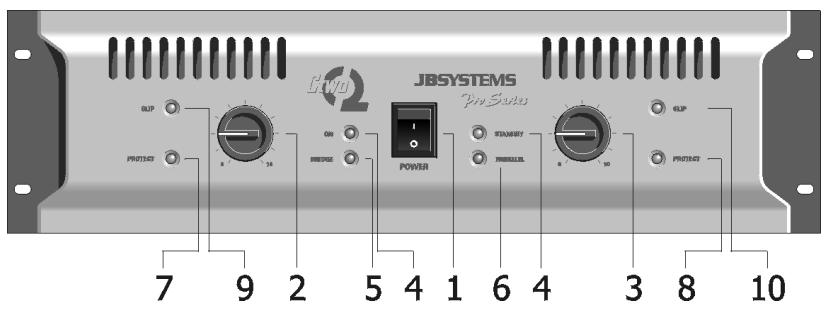

1. Interrupteur on/off

Ce bouton permet d'allumer l'amplificateur. Un retard à l'allumage sera constaté, il est du au système "soft start".

Grâce à ces potentiomètres, vous pouvez ajuster le niveau d'entrée de chaque côté. En mode Bridge ou parallèle, seul le potentiomètre gauche est actif.

4. Indicateur power on (vert)

Indique que l'amplificateur est allumé.

5. Indicateur de mode bridge (mono) (vert)

Indique que l'amplificateur travaille en mode. Dans ce cas, seul le canal gauche nécessite un signal d'entrée.

6. Indicateur de mode parallèle (vert)

Indique que l'amplificateur travaille en mode. Le signal d'entrée sera donc uniquement appliqué au canal gauche.

7 Y 8. Led de protection (jaune)

La Led s'allume en cas de défectuosité ou lorsque la température est supérieure à

9 Y 10. Led (clip) du niveau maximum (rouge)

Ce Led s'allume dans deux cas :

a. Lorsque le signal de sortie atteint son niveau maximum, le Led s'allume. Ceci est accompagné d'une distorsion du signal audio. Si ceci survient, réduisez le niveau d'entrée. b. Si le Led s'allume de manière continue, ILA signifie qu'il y a un court-circuit. Eteindre l'amplificateur et rechercher les causes du problème dans les connexions.

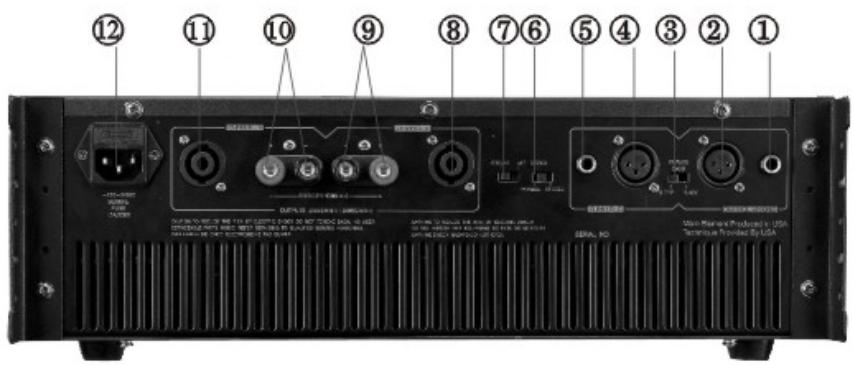

1 Y 5. Entrées avec jack 1/4

Vous pouvez utiliser un signal d'entrée balancé ou non balancé.

Non balancé : utiliser un jack mono. Tip = signal, Sleeve = masse - Balancé : utiliser un jack stéréo. Tip = signal +, Ring = signal -, Sleeve = masse

2 Y 4 entrees avec XLR

Vous pouvez utiliser un signal d'entrée balancé ou non balancé.

Non balancé : Pin1 = masse, Pin2 = signal, Pin3 = masse - Balancé : Pin1 = masse, Pin2 = signal +, Pin3 = signal -

3. Sélecteur de sensibilité d'entrée

La position de cet interrupteur est très importante et dépend du niveau de sortie du préamplificateur.

Il existe 3 positions :

Puissance totale de sortie à 0.77V de niveau d'entrée 26 dB de gain du niveau d'entrée - Puissance totale de sortie à 1.4V de niveau d'entrée. Utiliser cette position avec les tables de mixage JB Systems.

6. Sélecteur de mode

Trois modes sont possibles : stéréo, mono "BRIDGE" ou parallèle.

En mode stéréo, connecter l'entrée et la sortie des 2 canaux. - En mode Bridge, le signal d'entrée doit uniquement être appliqué au canal gauche. - En mode parallèle, le signal d'entrée doit uniquement être appliqué au canal gauche.

7. Interrupteur de mise à la terre

La position "lift" permet de couper la terre entre l'amplificateur et les châssis des autres composants (suppression de boucles de terre).

8 y 11. Sortie avec Speacon

En mode stéréo, vous pouvez utiliser des Speacon pour connecter vos haut-parleurs.

Les connexions sont :

1+ et 2+: signal

1- et 2-: masse

1. Prise de courant et fusible

Si le fusible est cassé, changer celui-ci par un nouveau de même type et valeur.

4. Opération en mode bridge et parallèle

A. Mode Bridge

Eteindre l'amplificateur - Connecter l'entrée sur le canal 1 (gauche) uniquement. - Connecter le haut-parleur entre les borniers rouges (impédance minimale 8 ohm):

• Bornier rouge canal 1 : signal +
• Bornier rouge canal 2 : signal - (masse)
• Mettre l'interrupteur de mode sur la position BRIDGE. Allumer l'amplificateur.

B. Mode parallèle

Eteindre l'amplificateur - Connecter l'entrée sur le canal 1 (gauche) uniquement. - Connecter les haut-parleurs de manière habituelle (comme si c'était en mode stéréo): - Mettre l'interrupteur de mode sur la position Parallele - Allumer l'amplificateur

5. Spécifications techniques

MODEL		C2-450	C2-650	C2-800
Output Power	Stereo 8 Ohm Stereo 4 Ohm Bridge 8 Ohm Parallel 8 Ohm Parallel 4 Ohm	300W + 300W 450W + 450W 800W	400W + 400W 650W + 650W 1000W	450 W + 450W 780W + 780W 1300W
Frequency Response		10Hz-50KHz -1,5dB	10Hz-50KHz -1,5dB	10Hz-50KHz -1,5dB
Input Sensitivity		0,77V/26dB/1,4V	0,77V/26dB/1,4V	0,77V/26dB/1,4V
Maximum Input Level		2 Volt	2 Volt	2 Volt
Input Impedance Active Balanced		20k Ohms	20K Ohms	20K Ohms
S/N Ratio A-Weighted RMS		>90dB	>95dB	>100dB
Crosstalk at rated output power 8 Ohm 1KHz		>70dB	>70dB	>70dB
Damping factor at 1KHz 8 Ohm		>150	>200	>200
Slew Rate Internal		30V/μs	35V/μs	40V/μs
Protection		Short circuit, current limited, DC fault, AC line fuse, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start
Cooling		Variable Speed Fan
Power Supply		230V-50Hz
Dimensions (mm)		483 x 430 x 132
