CTWO 450 - Equipo de sonido JBSYSTEMS LIGHT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador estéreo profesional
Marca	JBSYSTEMS LIGHT
Modelo	CTWO 450
Dimensiones (L x P x A)	483 x 430 x 132 mm
Alimentación	230 V ~ 50 Hz
Potencia de salida estéreo 8 Ω	300 W + 300 W RMS
Potencia de salida estéreo 4 Ω	450 W + 450 W RMS
Potencia de salida bridge 8 Ω	800 W RMS
Potencia de salida en paralelo 8 Ω	800 W RMS
Respuesta en frecuencia	10 Hz - 50 kHz (-1,5 dB)
Sensibilidad de entrada	0,77 V / 26 dB / 1,4 V (seleccionable)
Impedancia de entrada	20 kΩ (balanceado activo)
Relación señal/ruido	> 90 dB (ponderado A, RMS)
Diafonía	> 70 dB a 1 kHz, 8 Ω
Factor de amortiguamiento	> 150 a 1 kHz, 8 Ω
Velocidad de subida	30 V/μs
Entradas de audio	XLR balanceadas y Jack 6,35 mm (balanceado/no balanceado)
Salidas de altavoces	Speakon y bornes
Modos de funcionamiento	Estéreo, Bridge (mono), Paralelo
Protecciones integradas	Cortocircuito, limitación de corriente, fallo DC, fusible de red, corte térmico, transitorios de encendido/apagado, arranque suave (soft start)
Refrigeración	Ventilador de velocidad variable con regulación
Indicadores LED	Power (verde), Bridge (verde), Paralelo (verde), Protección (amarillo), Clip (rojo)
Limpieza y mantenimiento	Limpiar regularmente con una aspiradora; no usar agua; limpiar los filtros antipolvo detrás del panel frontal

Preguntas frecuentes - CTWO 450 JBSYSTEMS LIGHT

¿Cómo conectar el amplificador en modo estéreo?

Conecte las entradas izquierda y derecha mediante XLR o Jack, luego los altavoces a las salidas Speakon o bornes correspondientes. Ajuste el selector de modo en Estéreo.

¿Cómo configurar el modo Bridge (mono)?

Apague el amplificador. Conecte la señal de entrada solo en el canal izquierdo (entrada 1). Conecte el altavoz entre los bornes rojos de ambos canales: canal 1 (señal +) y canal 2 (señal -). Ajuste el selector de modo en Bridge y encienda. Impedancia mínima: 8 Ω.

¿Qué hacer si el indicador de protección (amarillo) se enciende?

El indicador amarillo indica temperatura excesiva o un fallo. Reduzca el volumen, verifique la ventilación y las conexiones. Si el problema persiste, apague el amplificador e inspeccione la instalación.

¿Cómo limpiar el amplificador?

Use una aspiradora para limpiar los filtros antipolvo ubicados detrás del panel frontal. Nunca use agua ni disolventes líquidos. Realice esta operación regularmente.

¿Qué sensibilidad de entrada elegir?

El selector ofrece tres posiciones: 0,77 V (ganancia 26 dB) o 1,4 V. Elija 0,77 V para señales débiles y 1,4 V para mesas de mezclas JB Systems o preamplificadores más potentes.

¿Puedo usar cables Jack no balanceados?

Sí, para una conexión no balanceada, use un jack mono (Tip = señal, Sleeve = masa). Para una conexión balanceada, use un jack estéreo (Tip = señal +, Ring = señal -, Sleeve = masa).

¿Qué significa el indicador clip (rojo) encendido de forma continua?

Un indicador rojo continuo indica un cortocircuito. Apague inmediatamente el amplificador y verifique las conexiones de los altavoces.

¿Cómo conectar en modo paralelo?

Apague el amplificador. Conecte la entrada solo en el canal izquierdo, luego conecte los altavoces normalmente (como en estéreo). Ajuste el selector de modo en Paralelo y encienda.

¿Cuál es la impedancia mínima en modo estéreo?

La impedancia mínima recomendada por canal en modo estéreo es de 4 Ω. Por debajo, el amplificador corre el riesgo de sobrecalentarse o entrar en protección.

¿Cómo evitar los bucles de tierra?

Use el interruptor de elevación de tierra (ground lift) en posición Lift para cortar la conexión a tierra entre el amplificador y otros dispositivos. Esto puede eliminar los zumbidos no deseados.

MANUAL DE USUARIO CTWO 450 JBSYSTEMS LIGHT

Instrucciones para el uso

Bedienungsanleitung

ENGLISH

1. Main Features

9 y 10. Bornes altavoz

En mode stéreo :

Rouge = signal

Noir = masse

Las etapas de potencia de la « C2 Series » son de alta calidad y prestacion. Para Obtener los mejores resultados, las etapas estan equipadas de un « servo system power supply » y de un ventilador con restraje de velocidad.

Las principales funzioni incluyen :

• Entradas balanceadas con XLR y jack 1 / 4''
• Interruptor de sensibilitad de entrada
  Salidas : bornes altavoz o speacon
• Interruptor 3 modelos: estereo, puenteado o parallelo
• Retraso al encendido
• Systema de proteccion idoneo para los altavozes
• Proteccion semiclassical (si la temperatura supera los 85^ )
• Protecciones DC

2. Precauciones

Utilizar la fuente adecuada
- Evitar la puesta en marcha de varias etapas simultaneamente.
- No obstruiraculara apertura de ventilacion.
- Reglage del nivel de entrada disponible para cada canal.
Salidas previstas con bornes altavozes y connectores "speakon"
- Verificar atentamente que el interruptor de modo este en su posición correcta: estereo, puenteado mono o paralelo mono
- Limpiar la etapa periodicamente. Los filtros situados dejas del panel frontal tienen que ser limpiados a bajo.

Para este efecto, utiliser un aspirador. No utiliser agua.

• En caso de defectuosidad, pongase en contacto con su vendedor.

3. Principales unidades y 控roles

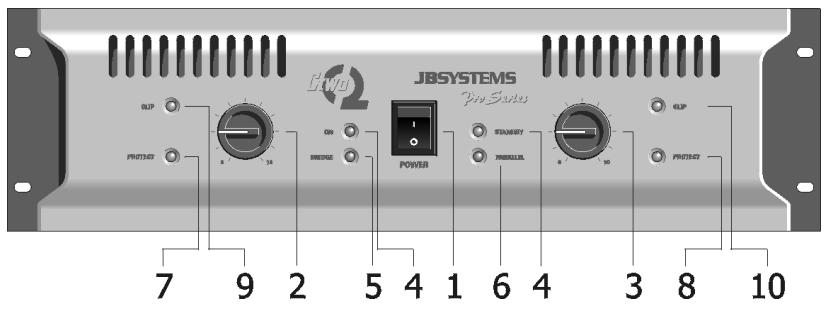

C. Panel frontal

1. Interruption de encendido (ON/OFF)

Al pulsar este botón, se enciende el amplificador. Se puedaunar retraso al encendido, este es devido al encendido en standby.

2 y 3. Control de niveau de entrada

Con"These potenciometros, se pueda reglar el nivel de entrada de cada canal. En modo puenteado o parallelo, solo el potenciometro izquierdo es activo.

4. Indicador de encendido (verde)

Indica que la etapa de potencia esta encendida.

5. Indicador de puenteado (verde)

Indica que la etapa trabaja en modo puenteado. En ese caso, solo el canal izquierdo recive señal de entrada.

6. Indicador de modo parallelo (verde)

Indica que la etapa trabaja en modo parallelo. La seals de entrada se aplicará unicamente al canal izquierdo.

7 y 8. Testigo de proteccion (amarillo)

Este testigo se enciende en caso de defectuosidad o cuando la etapa de potencia supera los 85^ .

9 y 10. Indicador « Clip » de nivel maximo (rojo)

Este testigo se enciende en dos casos :

a. Cuando la seals de salute alcanza su nivel maximo, el testigo se enciende. Esto sobreviene con una distorsion de seals audio. Si lo sueije ocurre, se debe reducir el nivel de entrada.
b. Si este testigo se activa de manière continua, significa que hay un cortocircuito. Apagar el amplificador y verificar las conexiones.

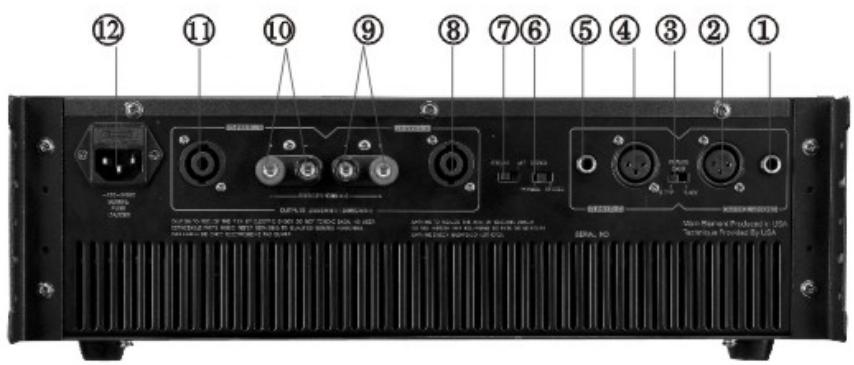

D. Paneltrasero

1 y 5. Entradas con jack 14

Se puede usar un niveau de entrada balanceado o sin balancear.

• Sin balancear : utiliser un jack mono. Tip = ASNal, Sleeve = masa
• Balanceado : utiliser un jack estereo. Tip = ASNal +, Sleeve = masa, Ring = ASNal -

2 y 4. Entradas con XLR

Se puede usar un niveau de entrada balanceado o sin balancer.

• Sin balancer : Pin1 = masa

$$ P i n 2 = s e \tilde {n} a l $$

La posición de este interruptor es muy importante y depende del nivel de salute del preamplificador o mesa.

Existen 3 posiciones :

• Potencia total de salute a 0.77V de niveau de entrada
  26 dB de ganancia del nivel de entrada
• Potencia total de salute a 1.4V de nivel de entrada. Utilizar esta posicion con las pesas mezcladoras JB Systems.

6. Selectador de modo

Tres modelos poder ser eslejidos : estereo, puenteado o parallelo.

• En modo estereo, conectar la entrada y la calidad de los dos canales.
• En modo puenteado, la seals de entrada tiene que ser aplicada unicamente al canal izquierdo.
• En modo parallelo, la seals de entrada tiene que ser aplicada unicamente al canal izquierdo.

7. Interruption de puesta a tierra

Sobre la posición « lift», mejor el sonido y suprime los parasitos y ruidos indeseables (evita « bocles » de tierra).

8 y 11. Salida con Speacon

Trabajando en modo estereo, se pueda utilizar Speacon para conectar los altovozes.

Las coneciones son :

1+y2+:señal

1-y2-：masa

9 y 10. Bornes altavoz

En modo estereo :

Rojo =SEA

Negro = masa$

1. Enchufe AC y fusible

Si Neededo, cuiar el fusible por uno nuevo de甚么 tipo y de甚么 valor.

4. Operación en modo puenteado y parallelo

A. Modo puenteado

• Apagar la etapa de potencia
• Conectar la entrada en el canal 1 (izqui.) uniquamente.

• Conectar el altavoz entre los bornes rojos (impedancia minima 8 ohmios):

• Borne rojo canal 1 : senal +

• Borne rojo canal 2 : signaled - (masa)

• Poner el interruptor de modo sobre Punteado (BRIDGE)

• Encender la etapa de potencia

B. Modo parallelo

• Apagar la etapa de potencia
• Conectar la entrada en el canal 1 (izqui.) uniquamente.
• Conectar los altavozes deforma normal (como si fuese en modo estereo)
• Poner el interruptor de modo sobre Parallelo
• Encender la etapa de potencia

5. Especillasiones tecnicas

MODEL		C2-450	C2-650	C2-800
Output Power	Stereo 8 Ohm Stereo 4 Ohm Bridge 8 Ohm Parallel 8 Ohm Parallel 4 Ohm	300W + 300W 450W + 450W 800W	400W + 400W 650W + 650W 1000W	450 W + 450W 780W + 780W 1300W
Frequency Response		10Hz-50KHz -1,5dB	10Hz-50KHz -1,5dB	10Hz-50KHz -1,5dB
Input Sensitivity		0,77V/26dB/1,4V	0,77V/26dB/1,4V	0,77V/26dB/1,4V
Maximum Input Level		2 Volt	2 Volt	2 Volt
Input Impedance Active Balanced		20k Ohms	20K Ohms	20K Ohms
S/N Ratio A-Weighted RMS		>90dB	>95dB	>100dB
Crosstalk at rated output power 8 Ohm 1KHz		>70dB	>70dB	>70dB
Damping factor at 1KHz 8 Ohm		>150	>200	>200
Slew Rate Internal		30V/μs	35V/μs	40V/μs
Protection		Short circuit, current limited, DC fault, AC line fuse, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start
Cooling		Variable Speed Fan
Power Supply		230V-50Hz
Dimensions (mm)		483 x 430 x 132
