GEBRUIKSAANWIJZING BPM 4 USB JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, geleieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEM: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM EN SCHRIJF U IN

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeben.

• 10 ingangen over 4 kanalen (7line of 4line + 3phono, 1micro, 2USB)
• Stijlvol zwart design met blauwe en witte LEDs
• 2 Bidirectionele USB aansluitingen (tezelfdertijd afspelen en opnemen!)
• 1 afzonderlijke symmetrische DJ microfooningang met talkover
• Gain, treble, mid, bass regeling met een -26dB kill functie op alle kanalen
• Toewijsbare en gemakkelijk verwangbare VCA crossfader
  VCA crossfader met regelbare fadercurve
• Vervangbare vlot glijdende "steel rail" DJ schuifregelaars
• 2 Master uitgangen (Master1 met balansregeling)
• Master1 met symmetrische XLR uitgangen
• Stereo LED VU-meters op de master uitgang
• Mono LED VU-meter voor het PFL-signaal
• Zeer accurate automatische beat counters
  Crossfader starts voor compatibile CD spelers
• Pre-fade voorbeluistering met cue mix optie

VOOR GEBRUIK

Belangrijke instructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Gebruik het apparaat bij beschadiging Niet, raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst nauwkeurig volgt. Elke schadeverooraaktdoorverkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

Controleer de inhoud:

Kijk na of de doos volgende producten bevat:

• Mixer
• Handleiding
• Netsnoer

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De blikksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik de aanweizheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol betekent: Klasse II apparaten

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur Wennen wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparatusaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objeten gezuld met water, zoals bv. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt,要去 U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De minimum afstand rondon dit apparaat om een goede koeling toe te laten is 5cm .
• Trek altijd de stekker uit wonneer het apparaat gedurende langere tijd Niet worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoedg personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op dechterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort als iutstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is. De kabel要去vangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat nicht volledig van het lichtnet gezehden!
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去en onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.

• Om veiligheidsredenen is het verboden om modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

• Plaats de mengtafel in een goed geventileerde ruimte waar zij Niet bloatgesteld is aan hoge temperaturen of vocht.
• Hetplaatsen en het gebruik van de mengtafel gedurende een langeperiode in de nabijheid warmtebronnen zoals versterkers, spots, enz. zal zijn werkung beinvoeden.
• Monteer de behuizing door middel van de 4 montageopeningen op de frontplaat. Gebruik hiervoort bouten van de juiste dikte! (deze zichn Niet inbegrepren) Probeer sterke schokken en vibratiesijdens het transport zo veel möglich te vermijden.
• Zorg, bij inbouw in een vaste installmentie of flightcase, voor een goede ventilatie om de warmte optimaal te konnen afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werkig soms verhinderen.

REINIGING VAN DE MENGTAFEL:

Reinig de mengtafel met een vochtig doek. Vermijd dat er water in het toestel komt. Gebruik nooit vluchtige vloeistoffen zoals benzeen of thinner welke het toestel konnen beschaden.

AANSLUITINGEN

Behalve de microfoon-, hooftelefoonaansluitingen en master uitgangen, zich alle aansluitingen van het cinch-type. Gebruik cinch-cinch kabels van goede kwaliteit om een goede geluidskwaliteit te verzekeren.

Voor meer informatie over aansluitingen verwijzen wij u maar het volgende hoofdstuk. Zet het toestel uit, vooraleer u verandering aanbrengt bij de bekabeling. In deze handleiding spreken we over lijn-ingangen. Dit is een globale naam voor ingangen met een niveau tot en met 2V. Deze ingangen vindt u bijvoorbeeld bij radio's, video's, cd-spelers, enz.

Beide USB aansluitingen zullen gedetecteerd worden als een geluidskaart op uw computer. Deze aansluitingen zijn bidirectioneel (tezelfdTijd afspelen/opnemen van muzzlek).

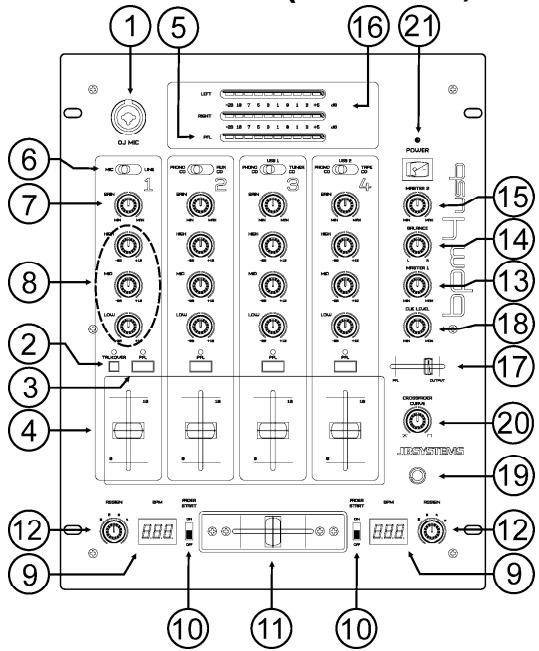

BEDIENINGEN EN FUNCTIONS (VOORZIJDE)

1. DJ MIC INGANG: voor een gebalanceerde microloon met een XLR aansluiting. Deze ingang worden meestal gebruikt voor de DJ microloon. De talkover beinvloed het signaalniveau van deze ingang Niet.

2. TALKOVER: gebruik de schakelaar om de ingangskanalen 2 tot 4 automatisch te dampen verwijl u door de DJ microfoon spreekt.

3. PFL KEUZESCHAKELAAR: worden gebruikt om de bron (CH-1 tot CH-4) te kiezen die u wilt voorbeluisteren via de hooftelefoonuitgang. Door verschillende Cue toetsen in te drukken is het möglichelijk gemext geluideer te geven van de geselecteerde bronnen.

4. KANAAL SCHUIFREGELAAR: worden gebrukt om het niveau van elk kanaal apart in te stellen. U kan deze fader makkelijk verrangen. Dit worden later verder uitgelegd in deze handleiding.

5. PFL VU METER: geeft het uitgangsiveaueer van het kanaal dat U met de PFL-toets(3) selecterede. Let erop dat de niveaus de 0dB (of 100% ) Niet overschrijden. Het geluid zou verrormd worden wanneer het signaaliveau in de rode zone van de VU-meter komt

6. INGANGSKEUZESCHAKELAAR: worden gebruikt om de juiste ingang voor elk kanaal tekiezen: Phono, line, USB, aux of mic. Op sommige kanalen zich er supplementaire ingangskeuzeschakelaars op de darüberijde van het toestel.

Hint: Line, Aux, CD, Tuner, enz... zich verzschillende names voor ingangen met bijna identieke signaalniveauaus.

1. GAIN NIVEAU: regelt het ingangsniveau van de DJ ingang. Gebruik deze regeling om het niveau van de DJ microloon, dat weergegeven worden op de VU meter, in te stellen op ongeveer 0dB.

2. 3-BANDS TOONREGELING: de frequente van de DJ microloon kan ingesteld worden binnen een bereik van +/-12dB.

3. BEAT COUNTER DISPLAY: geeft het aantal beats per minuut (BPM) van de muziek waar van het kanaal dat geseleerd werden met de crossfader keuzeschakelaar (12). Om een vertrouwbaar resultaat op de display tebekomen要去 muziek eenuidelijk en constante beat hebben.

4. FADER START ON/OFF SCHAKELAAR: wannee u een compatibile CD spelere op de fader control aansluitingen hebt aangesloten kutn u zich start/stop (re-cue) functies bedieren met de crossfader. Metdezhe schakelaar kutn u de fader start controle aan en uit zetten.

5. CROSSFADER: met deze VCA schuifregelaarkest u de kanalen, welke umet de crossfader keuzeschakelaars (12) hebt gekozen, mixen. De crossfader zal enkel werken wanner u de geselecteerde kanaalschuifregelaars (4) op het gewenste nivee hebt ingesteld! De crossfader beschikt eveneens over optische faderstarts. Zie het volgende hoofdstuk voor meer informatie betreffende het gebruik hiervan.

6. CROSSFADER ASSIGN: Selecteert de ingangskanalen die gebrukt zullen worden met de crossfader (11) en beat counters (9). Wanner u ze op "0" zet is de crossfaderuitgeschakeld.

7. MASTER1 NIVEAU: worden gebruikt om het niveau van de gebalanceerde Master1uitgang te regelen.

8. BALANS MASTER1: worden gezruikt om de balans:tussen de linker en rechteruitgang van Master1 te regelen.

9. MAsTER2 NIVEAU: wordt gebruikt om het niveau van de ongebalanceerde Master2 uitgang te regelen.

10. MASTER1 VU METERS: geeft het uitgangsiveau van master1 werk. Let erop dat de niveaus de 0dB (of 100% ) Niet overschrijden. Het geluid zou können verrormd worden wanner het signalniveau in de rode zone van de VU-meter komt.

11. CUE MIX: met deze schuifregelaarkest u de masteruitgang en om het even welk ingangskanaal doorde hoofdtelefoonuitgang (19) mixen:

12. Zet de schuifregelaar in de uiterst linkse positie om een geselecteerd PFL signaal (3) voor te beluisteren.

13. Zet de schuifregelaar in de uiterst rechtse positie om de master uitgang voor te beluisteren.
14. Zet de schuifregelaar in om het even welke andere positie om een mix van beiden signalen voor te beluisteren.

Deze optie laut u toe uw mix te controlleren alvorens u hem door de master uitgang stuart.

1. CUE NIVEAU: worden gebrukt om het niveau van de hoofdtelefoonuitgang in te stellen.
2. HEADPHONE jack: u kunt alle in/uitgangen voorbeluisteren wonneer u op deze 6.3mm jack om het even welke moderne hoofdtelefoon aansluit.
3. CROSS FADER CURVE: past de curve van de crossfader aan van zachte (linkse positie) tot harde (rechtse positie) overgangen.
4. POWER schakelaar: worden gebruikt om de voeding van de mengtafel aan en uit te zetten. De blauwe led is aan wanner de mengtafel aan staat.

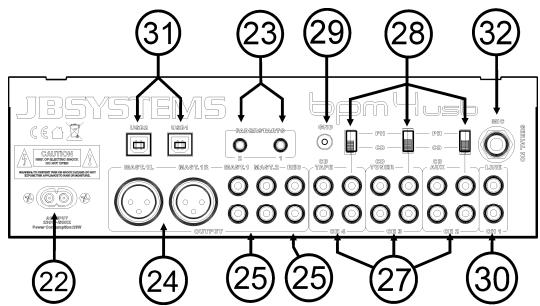

BEDIENINGEN EN FUNCTIONS (ACHTERZIJDE)

1. VOEDINGSKABEL: verbind每次都 kabel met het 230V/50Hz net. Controller steeds eerst of de kabel nicht beschadigd is!
2. FADER CONTROL: wonneer ze met deze ingangen verbonden zijn{kunnen compatibile CD spelers met de faderstarts van deze mengtafel bediend worden.
3. MASTER1 GEBALANCEERDE UITGANG: de XLR aansluitingen können gebruikt worden om deze meldtagel met om het even wieke gebalanceerde versterkeringang te verbinden door middel van speciaal gebalanceerde signalalkabels.
4. MASTER ONGEBALANCEERDE UITGANGEN: De "master 1" uitgang haeft hetzelfde uitgangssignaal als de gebalanceerde master uitgang (24), maar dan wel ongebalanceeer. De "master 2" uitgang draagt hetzelfde signaal maar kan afzonderlijk worden ingesteld met de master2 level (15) regelingen. Gebruik deze uitgangen om ongebalanceerde versteken aan te sluiten.
5. RECORD UITGANG: draagt hetzelfde signal als de master uitgangen, maar worden nicht beinvloed door het master niveau en de balansregeling. Deze uitgang worden gebruikt om een analogue recorder aan te sluiten. U kan hierop ook een computer aansluiten voor onmiddelijkige digitale opname, die USB aansluitingen (zie 34)
6. KANAAL INGANGEN: worden gebruikt om twee verschillende lijngeluidssignalen aan te sluiten. Gebruik de schakelaar (28) om te kiezen setzen een lijningang niveau of een draaitafel signal. De ingangsbron keuzeschakelaar (6) op de Voorkant bepaalwt hete ingang geactiveerd zal worden.
7. PHONO/CD SCHAKELAARS: deze schakelaars makeh het möglichk om:tussen CD en phono ingang om te schakelen.
8. GROUND (GND) VERBINDING: vele draaitafels zijn voorzien van een aardingaansluiting (GND). Het is aangewezen deze signaalarding te verbinden met de GND aansluiting. Indien uw draaitafel net voorzien is van een aardingskabel dan要去 undeZAansluiting net gebruiken.
9. INGANGSKANAAL 1: worden gebruikt om een DJ Microloon en/of een lijngeluidssignaal aan te sluiten. De ingangsbron keuzeschakelaar (6) op de voorkant bepaalt welke ingang geactiveerd zal worden.
10. USB AANSLUITINGEN: 2 bidirectionele USB aansluitingen (USB1 voor CH3 - USB2 voor CH4). U kan elke PC via deze USB aansluitingen koppelen aan uw mengpaneel. De PC/Mac zal uw mengpaneel als een geluidskaart detecteren. Normaalijken er geen drivers nodig. Aangezien beiden USB poorten bidirectioneel zich, bent u in staat om muziek af te spelten via uw computers en deze muziek te mixen met andere bronnenzoals CD, phono, etc. Tegelijkkertijd kan u uw mix opnemen op uw computer viadezelfde USB connectie!

CROSSFADER STARTS

De crossfader beschicht over ingebouwde optische fader start schakelaars. Deze fader starts zichn compatibel met alle huidige JB Systems CD spelers. Dit werkt als volgt:

A. CROSSFADER IN DE LINKER POSITIE:

De CD spelier die aangesloten is op de fader start A aansluiting speelt, de andere CD spelier staat in Pause stand.

B. CROSSFADER BEWEEGT NAAR RECHTS:

De CD spelier die aangesloten is op de fader start A aansluiting stopt met spelien, keert terug maar zich voorgeprogrammeerd Cue sunt en wacht in Pause stand. De andere CD spelier begint te spelien vanuit zich voorge-programmeerd cue sunt.

C. CROSSFADER IN RECHTER POSITIE:

De CD spelier die aangesloten is op de fader start B aansluiting speelt, de andere CD spelier staat in Pause stand.

D. CROSSFADER BEWEEGT NAAR LINKS:

De CD spelier die aangesloten is op de fader start B aansluiting stopt met spelien, keert terug maar zijn voorgeprogrammeerd Cue sunt en wacht in Pause stand. De andere CD spelier begint te spelien vanuit zich voorgeprogrammeerd cue sunt.

Belangrijk: Beide fader start schakelaars moeten in de "ON" positie staan!

FADERS VERVANGEN

Eén van de große Voorden van deze mengtafel zich de kanaalfaders die door de gebruiker zich können verwangen worden.

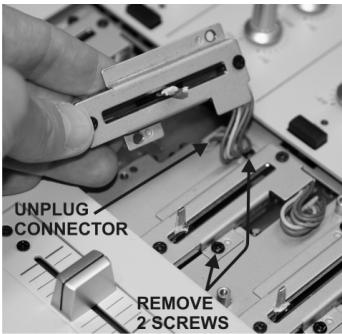

Werkwijze voor het verrangen van een kanaalfader:

• Verwijder de plastiek kapjes van alle kanaalfaders.
• Verwijder dekleine, rechthoekige frontplaat rond de kanaalfaders met de 4 vijsjes.
• Verwijder de 2 vijsses van de kanaalfader die U wenst te verwangen.
• Verwijder de kanaalfader voorzichtig en maak de aansluiting van het moederbord los (trek NIET aan de kabel!).
• Zet de neue wikaalfader in de plaats. Zorg ervoor dat de aansluting in zijn basis gedrukt worden op het PCB-bord van het mengpaneel
• Bevestig de 2 vijsjes van de kanaalfader opnieuw.
• Plaats dekleine,rechthoekige frontplaat terug en bevestig zemet de 4 vijssjes.
• Plaats de plastiek kapjes terug op de kanaalfaders.

Afgelopen!

Werkwijze voor het verwangen van de crossfader:

• Verwijder het plastiek kapje van de crossfader.
• Verwijder de 2 vijesjes waarmee de crossfader vastzit.
• Verwijder de crossfader en het metalenplaatje voorzichtig
• Maak de crossfader los van het elektrische kabeltje (trek bij het verwijden aan de connector, NIET aan het kabeltje!)
• Verbind de neue crossfader met het kabeltje.
• Bevestig de neue crossfader, samen met het metalen frontplaatje opnieuw met behulp van de 2 vijjes.

Afgelopen!

SPECIFICATIONS

Voeding: AC 230 V, 50Hz (34 Watt)

Frequentie bereik: 20-20.000Hz (+/-3dB)

Vervorming + ruis: <0.05% @ 1kHz, 0dB, belasting= 47kΩ

S/N verholding (IHF-A): >78dB @ 1kHz.

USB aansluitingen:

USB kabel (niet inbegrepen):

Microfoon ingangen:

Line/CD ingangen:

Phono ingangen:

Record uitgang:

Master 1/2 uitgang:

Master 1uitgang:

Talkover:

Kanaal toonregeling:

Hoofdtelefoon:

Afmetingen:

Gewicht:

AC 230 V, 50Hz (34 Watt)

20-20.000Hz (+/-3dB)

<0.05% @ 1kHz, 0dB, belasting= 47kΩ

78dB @ 1kHz.

USB 2.0 bidirectioneel (44,1 kHz/16bit)

Windows® & MacOS® compatibel

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloaden via

Onze website: www.beglec.com
