GEBRUIKSAANWIJZING BEAT 6 MK2 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volle te konnen profiteren van alle möglichkheden en voor uw eigieneiligheid, geleieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeben.

• 12 ingangen over 6 kanalen (7line, 2phono, 3micro)
• 1 DJ microfooningang met talkover
• Gain, treble, mid, bass regeling op alle kanalen
• Toewijsbare en gemakkelijk verwangbare crossfader
  Vlot glijdende "steel rail" DJ schuifregelaars van hoge kwaliteit
• 2 Master uitgangen met individuele balansregeling
• Master1 met gebalanceerde XLR uitgangen
• LED VU-meters op de ingangskanalen en masters
• Automatische beat counters met offset indicators
  Crossfader starts voor compatibile CD spelers
• Pre-fade voorbeluistering met cue mix optie

VOOR GEBRUK

Belangrijke instructies:

• Controller voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Gebruik het apparaat bij beschadiging Niet, raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kuren raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglich het verpakkingsmaterial te recycleren.

Controleer de inhoud:

Kijk na of de doos volgende producten bevat:

BEAT6 Mk2 Mixer
- Handleiding
- Netsnoer

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen.

Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstempoatuur Wennen wanner het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten bevuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gezruikt en kaak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 45^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De minimum afstand rondon dit apparaat om een goede koeling toe te lately is 5cm.
• Trek als tijd de stekker uit wonneer het apparaat gedurende langere vrij nicht worden gebrukt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan de beschikbare spanning nicht hoger is dan die aangegeven op de weiterijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan worden uitgetrokken.
• De elektrische kabel behoort alkijd in uitstekende staat tezem. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.

• Laat de elektrische draad nooit in contact komen met andere draden.

• Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat nicht volledig van hetlichtnet gescheden!

• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

• Plaats de meldtafel in een goed geventileerde ruimte waar zij Niet blootgesteld is aan hove temperaturen of vocht.
• Hetplaatsen en het gebruik van de mengtafel gedurende een langeperiode in denabijheid warmtebronnen zoals versterkers, spots, enz. zal zijn werkig beinvloeden.
• De mixer kan in een 19" kast gemonteerd worden. Monteer de behuizing door middel van de 4 montageopeningen op de frontplaat. Gebruik hiervoor bouteen van de juiste dikte! (deze+zijn Niet inbegrepen) Probeer sterke schokken en vibraties tijdens het transport zo veel möglichk te vermijden.
• Zorg, bij inbouw in een vaste installmentie of flightcase, voor een goede ventilatie om de warmte optimaal te konnen afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werkung soms verhinderen.

REINIGING VAN DE MENGTAFEL:

Reinig de mengtafel met een vochtig doek. Vermijd dat er water in het toestel komt. Gebruik nooit vluchtige vloeistoffen zoals benzeen of thinner welke het toestel können beschadigen.

AANSLUITINGEN

Behalve de microfoon-, hoofdtelefoonaansluitingen en master uitgangen, zichn alle aansluitingen van het cinch-type. Gebruik cinch-cinch kabels van goede kwaliteit om een goede geluidskwaliteit te verzekeren. (Bijvoorbeeld: JB Systems code :2-0370)

Voor meer informatatie over aansluitingen verwijzen wij uaar het volgende hoofdstuk. Zet het toestel uit, vooraleer u verandering aanbrengt bij de bekabeling. In deze handleiding spreken we over lijn-ingangen. Dit is een globale naam voor ingangen met een niveau tussen 750mV en 2V. Deze ingangen vindt u bijvoorbeeld bij radio's, video's, cd-spelers, enz.

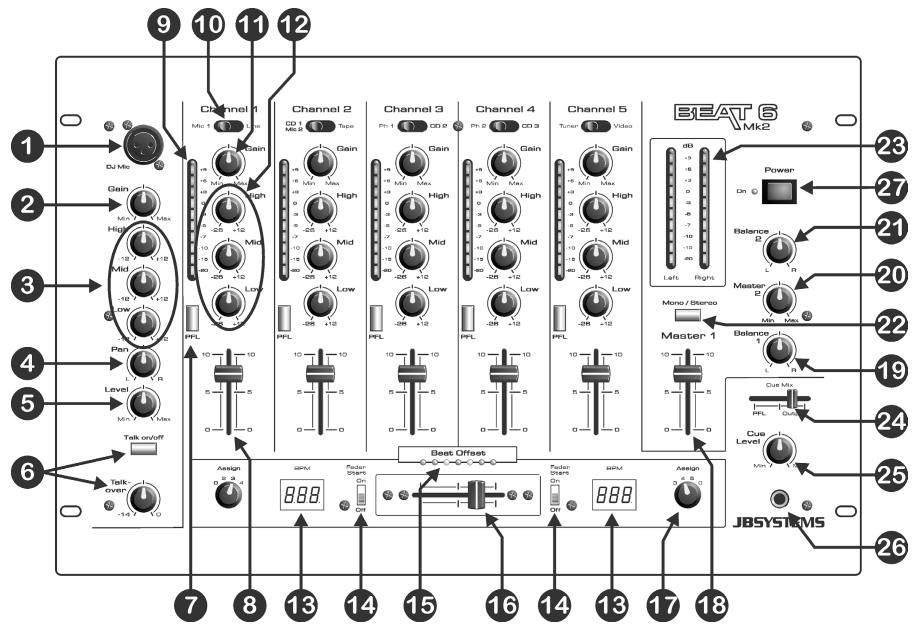

FRONT

1. DJ MIC INPUT JACK: Combo jack. Aanvaardt zowel gebalanceerde microfoons met een XLR aansluiting als ongebalanceerde microfoons met een 1/4 mono jack. Deze ingang worden meestal gebruikt voor de DJ microloon. De talkover beinvloed het signaalniveau van deze ingang Niet.
2. GAIN NIVEAU: regelt het ingangsniveau van de DJ ingang. Gebruik deze regeling om het niveau van de DJ microloon, dat weergegeven worden op de VU meter, in te stellen op ongeveer 0dB.
3. 3-BANDS TOONREGELING: de frequently van de DJ microloon kan ingesteld worden binnen een bereik van +/-12dB.
4. PANPOT CONTROL: Wort gebruikt om het geluid van de DJ microloon ergens in het stereoveld teplaatsen. Een panpot controle doet hetzelfde voor mono signalen zoals een balans controle het doet voor stereo signalen.
5. DJ MIC VOLUME: worden gebruikt om het niveau van de DJ microloon te regelen.
6. TALKOVER: gelebruk de schakelaar om de ingangskanalen 1 tot 5 automatisch te dampen verwijl u door de DJ microfoon spreekt. U kunt het dempingniveau van de ingangskanalen 1 tot 5 regelen. Hoe meer u de talkover knop maar rechts draait, hoe meer deze kanalen zullen gedempt worden wanner u door de DJ microfoon (1) spreekt.
7. PFL KEUZESCHAKELAAR: worden gebruikt om de bron (CH-1 tot CH-5) te kiezen die u wilt voorbeluisteren via de hoofdtelefoonuitgang. Door verschillende Cue toetsen in te drukken is het möglichelijk een gemixt geluid waar te geben van de geselecteerde bronnen.

8. KANAAL SCHUIFREGELAAR: worden gebruikt om het niveau van elk kanaal apart in te stellen.

9. KANAAL VU METER: elk kanaal heeft zich eigenden LED VU-meter zodate u het Gainiveau (11) zeer snel sunt instellen. Let erop dat de niveaus de 0dB (of 100% ) Nietoverschrijden. Het geluid zou verwormd worden wanner het signaalniveau inde rode zone van de VU-meter komt.
   10.INGANGSKEUZESCHAKELAAR: worden gebruikt om de juiste ingang voor elk kanaal te kiezen: Phono, line, aux of mic. Op sommige kanalen zijn er supplementaire ingangskeuzeschakelaars op dechterzijde van het toestel. Hint: Line, Aux, CD, Tuner, enz... zich verzillende names voor ingangen met bijna identieke signaalniveauaus.

10. GAIN NIVEAU: regelt het ingangsniveau van elk kanaal. Gebruik deze regeling om het niveau op de VU-meters in te stellen op onceveer 0dB.
    12.3-BANDS TOONREGELING: de frequently van elk kanaal kan afzonderlijk ingesteld worden binnen een bereik gaande van -26dB tot +12dB. In de middenpositie is de toonregeling neutraal. (uitgeschakeld)
11. BEAT COUNTER DISPLAY: geeft het aantal beats per minuut (BPM) van de muziek waar van het kanaal dat geseleederd werk met de crossfader keuzeschakelaar (17). Om een vertrouwbaar resultaat op de display tebekomen要去 de muziek een duidelijke en constante beat hebben.
12. FADER START ON/OFF SCHAKELAAR: wanner u een compatibile CD speler op de fader control aansluitingen hebt aangesloten kut u zichn start/stop (re-cue) functies bedieren met de crossfader. Met deze schakelaar kut u de fader start controle aan en uit zetten.
    15.BEAT OFFSET INDICATOR: deutsche indicator—heft verschillende gekleurde LEDs welke weergeven of de beat op beiden beat counters perfect gesynchroniseerd zijn. Wanner beide beat counters volledig asynchronon+zijn zullen de rode LEDs aangaan. U zult de snugheid van de aangesloten geluidsbronnen要去en aanpassen, zodanig dat de beats moot gesynchroniseerd worden. Wanner de synchronisatie better worden zullen de gele LEDs aangaan. Wanner beide beats uiteindelijk perfect synchroon zichn, zal de groene LED in het midden aangaan. U kutn nu de beat van beiden geluidsbronnen mixen.
13. CROSSFADER: met deze schuifregelaar kunt u de kanalen, welche u met de crossfader keuzeschakelaars (17) hebt gekozen, mixen. De crossfader zal enkel werken wanner u de geselecteerde kanaalschuifregelaars (8) op het gewensteiveau hebt ingesteld! De crossfader beschicht eveneens over optische faderstarts. Zie het volgende hoofdstuk voor meer informatie betreffende het gebruik hiervan.
14. CROSSFADER ASSIGN: Selecteert de ingangskanalen die gebruikt zullen worden met de crossfader (16) en beat counters (13). Wanner u ze op "0" zet is de crossfader uitgeschakeld.
15. MASTER1 NIVEAU: worden gebruikt om het niveau van de gebalanceerde Master1 uitgang te regelen.
16. BALANS MASTER1: worden gebruikt om de balans:tussen de linker en rechteruitgang van Master1 te regelen.
17. MASTER2 NIVEAU: worden gebruikt om het niveau van de ongebalanceerde Master2uitgang te regelen.
18. BALANS MASTER2: worden gebruikt om de balans:tussen de linker en rechteruitgang van Master2 te regelen.
19. MONO/STEREO SCHAKELAAR: worden gebruikt om beiden masters in mono of stereo om te schakelen.
20. MASTER1 VU METERS: geeft het uitgangsiveau van master1 waar. Let erop dat de niveaus de 0dB (of 100% ) Niet overschrijden. Het geluid zou+kunnen verrormd worden wanner het signaaliveau in de rode zone van de VU-meter komt.

24.CUE MIX: met deze schuifregelaar kutn u de master uitgang en om het even welk ingangskanaal door de hoofdtelefoonuitgang (26) mixen:

• Zet de schuifregelaar in de uiterst linkse positie om een geselecteerd PFL signal (7) voor te beluisteren.
• Zet de schuifregelaar in de uiterst rechte positie om de master uitgang voor te beluisteren.
• Zet de schuifregelaar in om het even welke andere positie om een mix van beiden signalen voor te beluisteren.

Deze optie LAST u toe uw mix te controlleren alvorens u hem door de master uitgang stuart.

25.CUE NIVEAU: worden gebruikt om het niveau van de hoofdtelefoonuitgang in te stellen.
26. HEADPHONE jack: u kurz alle in/uitgangen voorbeluisteren wanner u op deze 6.3mm jack om het even welke moderne hoofdtelefoon aansluit.
27. POWER schakelaar: worden gebruikt om de voeding van de meldtafel aan en uit te zetten. De blauwe led is aan wanner de meldtafel aan staat.

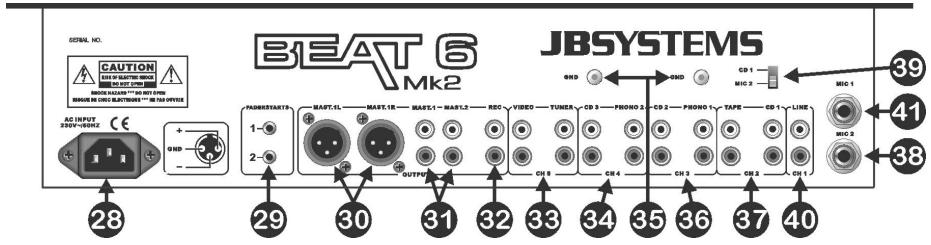

ACHTERZIJDE

1. VOEDINGSKABEL: verbind deutsche kabel met het 230V/50Hz net. Controller steeds eerst of de kabel nicht beschadigd is!
   29.FADER CONTROL: wonneer ze met deze ingangen verbonden zijn{kunnen compatibile CD spelers met de faderstarts van deze meldtafel bediend worden.
2. MASTER1 GEBALANCEERDE UITGANG: de XLR aansluitingen können gebruikt worden om deze meld met om het even welke gebalanceerde versterkeringang te verbinden door middel van speciala gebalanceerde signaalkabels.
   31.MASTER ONGEBALANCEERDE UITGANGEN: De "mast.1" uitgang heeft hetzelfde uitgangssignaal als de gebalanceerde master uitgang (30), maar dan wel ongebalanceerd. De "mast.2" uitgang draagt hetzelfde signaal maar kan afzonderlijk worden ingesteld met de master2 level/balance (20/21) regelingen. Gebruik deze uitgangen om ongebalanceerde versterkers aan te sluiten.
3. RECORD UITGANG: draagt hetzelfde signal als de master uitgangen, maar worden Niet beinvloed door het master niveau, de balans en de mono/stereo regelingen. Deze uitgang worden gezruikt om een analoge recorder aan te sluiten.
4. INPUT KANAAL 5: worden gezruikt om twee verschillende lijngeluidssignalen aan te sluiten. De ingangsbron keuzeschakelaar (10) op de voorkant bepaalt welke ingang geactiveerd zal worden.

5. INPUT KANAAL 4: worden gezruikt om een draaitafel en/of een lijngeluidssignaal aan te sluiten. De ingangsbron keuzeschakelaar (10) op de Voorkant bepaalt welke ingang geactiveerd zal worden.

6. GROUND (GND) VERBINDING: vele draaitafels zich voorzien van een aardingaansluiting (GND). Het is aangewezen deze signaalarding te verbinden met de GND aansluiting. Indien uw draaitafel Niet voorzien is van een aardingskabel dan要去 u deze aansluiting Niet gebruiken.

7. INPUT KANAAL 3: worden gezruikt om een draaitafel en/of een lijngeluidssignaal aan te sluiten. De ingangsbron keuzeschakelaar (10) op de voorkant bepaalt welke ingang geactiveerd zal worden.
8. INPUT KANAAL 2: worden gezruikt om twee verschillende lijngeluidssignalen aan te sluiten. Gebruik de schakelaar (39) om te kiezen:tussen een lijningang niveau of een microfooningang niveau. De ingangsbron keuzeschakelaar (10) op de voorkant bepaalt welke ingang geactiveerd zal worden.
9. MIC2 INGANG: worden gebruikt om een ongebalanceerde microfoon op kanaal 2 aan te sluiten. Gebruik de schakelaar (39) om de CD1 ingang om te schakelen waar mic2.
   39.MIC2/CD1 SCHAKELAAR: deze schakelaar maakt het möglichk om van de CD1 ingang (37) over te schakelen maar de mic2 ingang (38) op kanaal 2 (of omgekeerd).
   40.LINE INGANG KANAAL1: sluit hier een lijngeluidssignaal aan op kanaal 1.
   41.MIC1INGANGKANAAL1:sluit hier een microfoon aan op kanaal 1.

CROSSFADER STARTS

De crossfader beschicht over ingebouwde optische fader start schakelaars. Deze fader starts zichen compatibel met alle huidige JB Systems CD spelers. Dit werkt als volgt:

A. CROSSFADER IN DE LINKER POSITIE:

De CD spelER die aangesloten is op de fader start 1 aansluiting speelt, de andere CD spelER staat in Pause stand.

B. CROSSFADER BEWEEGT NAAR RECHTS:

De CD speler die aangesloten is op de fader start 1 aansluiting stopt met spelen, keert terug maar zijn voorgeprogrammeerd Cue punt en wacht in Pause stand. De andere CD speler begint te spelen vanuit� voorgeprogrammeerd cue punt.

C. CROSSFADER IN RECHTER POSITIE:

De CD spelER die aangesloten is op de fader start 2 aansluiting speelt, de andere CD spelER staat in Pause stand.

D. CROSSFADER BEWEEGT NAAR LINKS:

De CD spelER die aangesloten is op de fader

start 2 aansluiting stopt met spelen, keert terug maar+zijn voorgeprogrammeerd Cue punct en wacht in Pause stand. De andere CD speler begint te spelen vanuit+zijn voorgeprogrammeerd cue punct.

Belangrijk: Beide fader start schakelaars要去en in de "ON" positie staan!

SPECIFICATIONS

Voeding: AC 230 V, 50Hz

Frequentie bereik: 20-20.000Hz (+/-2dB)

Vervorming + ruis: <0.09% @ 1kHz, 0dB

Record uitgang: 775mV @ 600Ω

Master A/B uitgang: 1.5V @ 4k7Ω unbal.

Master A/B uitgang: 850mV @ 600Ω bal.

Talkover: 0dB -15dB

Toonregelingen: +12dB / -26dB

Hoofdtelefoon: 1.5V@33Ω

Afmetingen: 483(B) x 308(H) x 95(D) mm (19"7U)

Gewicht: 6kg
