335 PLUNGE ROUTER ATTACHMENT - Accessoire pour outils rotatifs DREMEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptation défonceuse plongeante pour outils rotatifs Dremel
Marque	DREMEL
Modèle	335 PLUNGE ROUTER ATTACHMENT
Outils compatibles	Dremel 300, 395, 398, 400, 4000
Fonctions principales	Défonçage à main levée, profilage, rainurage, coupes circulaires
Profondeur de coupe maximale	Variable selon la fraise et la passe (jusqu'à environ 25 mm en plusieurs passes)
Réglage de profondeur	Butée de profondeur réglable pour 1 ou 2 profondeurs simultanées
Guide latéral inclus	Oui, pour coupes parallèles et profilage
Guide circulaire inclus	Oui, pour arcs et cercles
Douille guide compatible	Oui (en option, non fournie)
Système de blocage	Poignée de verrouillage pour maintien en position plongée
Matériau du châssis	Métal (acier/aluminium) et plastique renforcé
Dimensions (approx.)	170 x 120 x 100 mm
Poids (approx.)	450 g
Alimentation	Nécessite un outil rotatif Dremel avec son propre cordon d'alimentation
Entretien et nettoyage	Nettoyer régulièrement les colonnes de guidage et lubrifier avec une huile légère
Consignes de sécurité	Débrancher l'outil avant tout réglage ; porter des EPI ; ne pas utiliser en atmosphère explosive
Pièces détachées et réparabilité	Fraises, douilles guides, guides latéraux et circulaires disponibles en accessoires ; réparation par un professionnel agréé
Garantie	Conforme à la réglementation locale ; hors usure normale et surcharge
Informations générales	Fabriqué par Dremel Europe ; manuel disponible en plusieurs langues

FOIRE AUX QUESTIONS - 335 PLUNGE ROUTER ATTACHMENT DREMEL

Comment installer l'adaptation défonceuse sur mon outil rotatif Dremel ?

Débranchez l'outil. Enlevez le capuchon de l'outil rotatif, puis vissez l'écrou d'assemblage sur la partie filetée. Serrez avec la clé fournie. L'outil doit être orienté avec le bouton de blocage d'arbre vers l'avant.

Quels modèles d'outils rotatifs Dremel sont compatibles ?

L'adaptation est compatible avec les modèles Dremel 300, 395, 398, 400 et 4000.

Comment régler la profondeur de coupe ?

Placez la défonceuse sur la pièce, desserrez la poignée de verrouillage, abaissez jusqu'à ce que la fraise touche la pièce, puis serrez. Utilisez la butée de profondeur et les écrous supérieur/inférieur pour définir une ou deux profondeurs.

Comment utiliser le guide latéral ?

Montez les tiges-guides dans l'embase, fixez-les avec les écrous carrés et molettes. Placez le guide latéral sur les tiges, réglez la distance par rapport à la fraise et bloquez. Utilisez-le pour des coupes parallèles ou du profilage.

Comment réaliser des découpes circulaires ?

Remplacez le guide latéral par le guide circulaire. Utilisez le clou de finition comme pointe de compas, insérez-le dans le trou du guide, réglez le rayon souhaité et tracez le cercle.

Quelles sont les consignes de sécurité essentielles ?

Toujours débrancher l'outil avant réglage ou changement d'accessoire. Porter des lunettes de protection et un masque antipoussières. Ne pas porter de vêtements amples. Tenir à l'écart des enfants.

Comment entretenir l'adaptation défonceuse ?

Nettoyez régulièrement les colonnes verticales de guidage et lubrifiez-les avec une huile légère (pétrolatum ou huile alimentaire) pour garantir un mouvement fluide.

Puis-je utiliser cette adaptation sous une table de toupillage ?

Non, l'adaptation n'est pas conçue pour être utilisée sous une table de toupillage ou un banc de scie. Elle est destinée à un usage à main levée.

Quels types de fraises puis-je utiliser ?

Utilisez des fraises adaptées à la pince porte-outil de votre Dremel. La vitesse admissible de la fraise doit être au moins égale à la vitesse à vide maximale de l'outil. Veillez à ce que la fraise soit bien affûtée.

Comment contacter le service après-vente Dremel ?

Pour toute réclamation sous garantie, renvoyez l'outil non démonté avec le justificatif d'achat à votre revendeur. Pour plus d'informations, visitez www.dremel.com.

MODE D'EMPLOI 335 PLUNGE ROUTER ATTACHMENT DREMEL

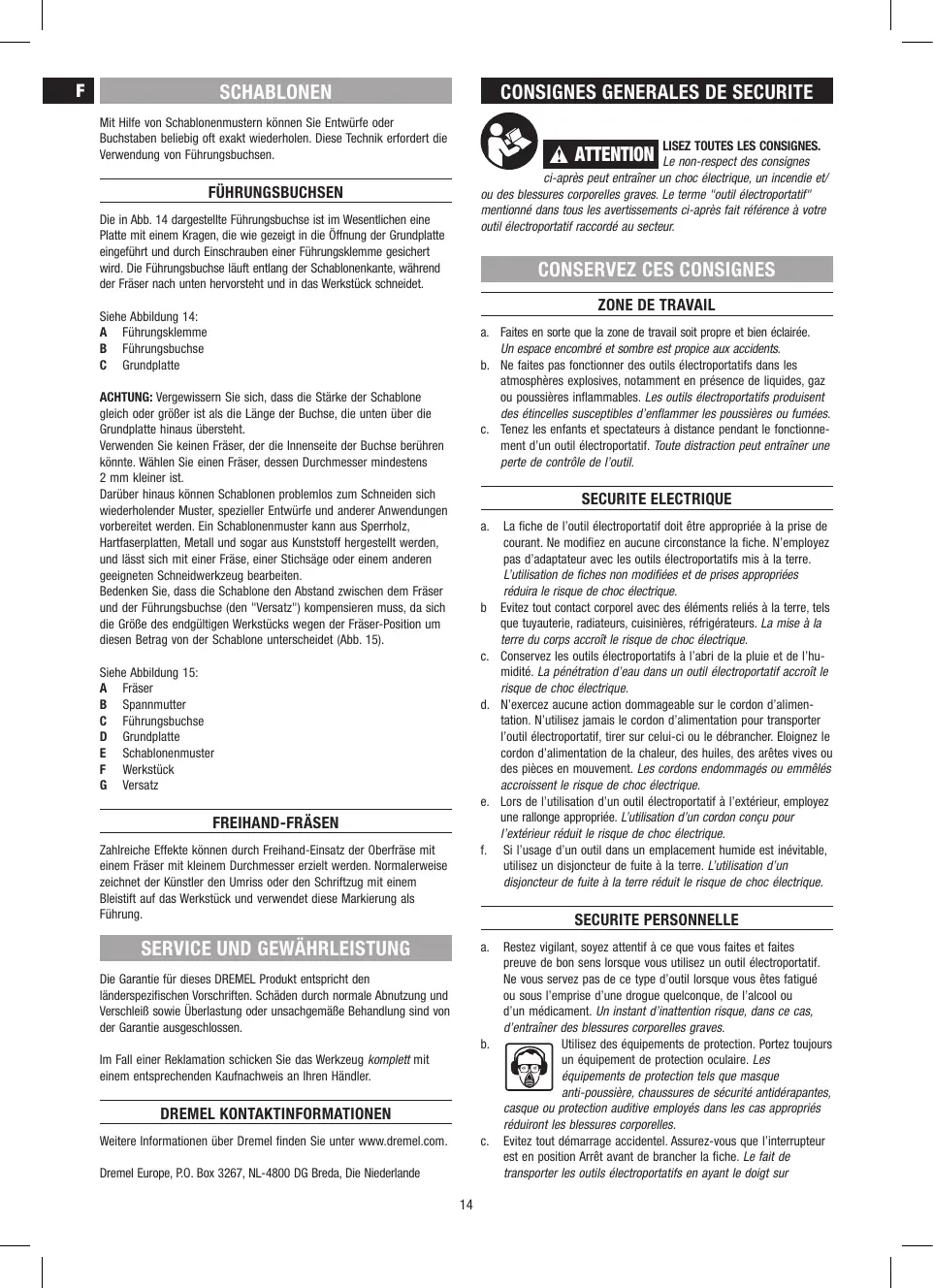

Le non-respect des consignes

ci-après peut entraîner un choc électrique, un incendie et/ou brûlures corporelles graves. Le terme "utilisable Electroportatif" dans tous les avertissements ci-après fait référence à votre portatif raccordé au secteur.

ZONE de travail

a. Faites en sorte que la zone de travail soit propre et bien éclairée. Un espace encombré et souvent est propice aux accidents. b. Ne faites pas fonctionner des outils électroportatifs dans les atmosphères explosives, notamment en présence de liquides, gaz ou poussières inflammables. Les outils électroportatifs produisent des étincelles susceptibles d'enflammer les poussières ou fumées. c. Tenez les enfants et spectateurs à distance pendant le fonctionnement d'un outil électroportatif. Tout distraction peut entraîner une perte de contrôle de l'outil.

Securite electrique

a. La fiche de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifiez en aucune circonstance la fiche. N'employez pas d'adaptateur avec les outils électroportatifs mis à la terre. L'utilisation de fiches non modifiées et de prises appropriées réduira le risque de choc électrique. b. Evitez tout contact corporel avec des éléments reliés à la terre, tels que tuyauterie, radiateurs, cuisinières, réfrigerateurs. La mise à la terre du corps accroît le risque de choc électrique. c. Conservez les outils électroportatifs à l'abri de la pluie et de l'humidité. La pénétration d'eau dans un outil électroportatif accroît le risque de choc électrique. d. N'exercez aucune action dommageable sur le cordon d'alimentation. N'utilisez jamais le cordon d'alimentation pour transporter l'outil électroportatif, tirer sur celui-ci ou le débrancher. Eloignez le cordon d'alimentation de la chaleur, des huiles, des arêtes vives ou des pièces en mouvement. Les cordons endommagés ou emmêlés accroissent le risque de choc électrique. e. Lors de l'utilisation d'un outil électroportatif à l'extérieur, employez une rallonge appropriée. L'utilisation d'un cordon conçu pour l'extérieur réduit le risque de choc électrique. f. Si l'usage d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique.

Sécurité personnelle

a. Restez vigilant, soyez attentif à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil electroportatif. Ne vous servez pas de ce type d'outil lorsque vous êtes fatigué ou sous l'emprise d'une drogue quelconque, de l'alcool ou d'un médicament. Un instant d'inattention risque, dans ce cas, d'entraîner des blessures corporelles graves. b. Utilisez des équipements de protection. Portez toujours un équipement de protection oculaire. Les équipements de protection tels que masque anti-poussière, chaussures de sécurité antidérapantes, casque ou protection auditive employés dans les cas appropriés réduiront les blessures corporelles. c. Evitez tout démarriage accidentel. Assurez-vous que l'interrupteur est en position Arrêt avant de brancher la fiche. Le fait de transporter les outils electroportatifs en ayant le doigt sur

L'interrupteur ou de brancher des outils avec l'interrupteur sur la position Marche constitue une situation propice aux accidents.

d. Retirez toute clé de réglage avant de mettre l'outil sous tension. Une clé laissée au contact d'un élément en rotation de l'outil électroportatif peut entraîner des blessures corporelles. e. Ne travaillez pas dans une position instable. Conservez à tout moment un bon appui et un bon équilibre du corps. Vous serez ainsi plus en mesure de garder le contrôle de l'outil électroportatif dans les situations imprévues. f. Ayez une tenue appropriée. Ne portez pas de vêtements amples ni de bijoux. N'approchez jamais les cheveux, vêtements et gants de pièces en mouvement. Des vêtements amples, bijoux ou cheveux longs peuvent être happés par des pièces en mouvement. g. En présence de dispositifs pour l'aspiration et la collecte des poussières, vérifiez que ceux-ci sont branchés et correctement employés. L'utilisation de ces appareils peut réduire les risques liés à la poussière. h. Ne pas travailler de matériaux contenant de l'amianthe (l'amianthe est considérée comme étant cancérigène). i. Prenez des mesures de sécurité, lorsque des poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail (certaines poussières sont considérées comme étant cancérigènes) ; portez un masque anti-poussières et utilisez un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif.

Precautions d'utilisation de l'outil electroportatif

a. Ne forcez pas sur l'outil électroporatif. Employez l'outil correspondant à l'application. L'outil électroporatif approprié accomplira sa tâche plus efficacement et plus surement s'il est utilisé à la vitesse pour laquelle il a été conçu. b. N'utilisez pas l'outil électroporatif si l'interrupteur ne fonctionne pas correctement. Un outil dont l'interrupteur est défectueux est dangereux et doit être réparé. c. Débranchez l'outil de la prise électrique murale avant d'effectuer un réglage, de changer d'accessoire ou de ranger l'outil. Ces précautions réduisent le risque d'un démarrage accidentel de l'outil. d. Les outils électroporatifs doivent être rangés hors de portée des enfants et ne pas être utilisés par des personnes ne connaissant pas leur fonctionnement ou les générées instructions. Entre les mains d'utilisateurs inexpérimentés, les outils électroporatifs sont dangereux. e. Entretenez les outils électroportatifs. Vérifiez la présence d'un défaut d'alignement ou grippage des pièces mobiles, de pièces cassées ou de toute autre condition pouvant ALTERER le fonctionnement des outils électroportatifs. Faites réparer un outil électroportatif endommagé avant de l'utiliser. Nombre d'accidents sont provoqués par des outils électroportatifs mal entretenus. f. Les outils de coupe doivent être affûtés et propres. S'ils sont bien entretenus, les outils avec des arêtes de coupe affûtées sont moins susceptibles d'accrocher et sont plus faciles à contrôler. g. Utilisez l'outil électroporatif, ses accessoires et embouts, etc. conformément aux générées instructions et de la manière prévue, en particulier en tenant compte des conditions de travail et de la nature du travail à réaliser. L'utilisation de l'outil électroporatif pour d'autres applications que celles prévues présente un risque.

Reparation

a. Confiez la réparation de votre outil électroportatif à un réparateur qualifié qui utilise exclusivement des pièces de rechange identiques. Vous garantiriez ainsi la fiabilité de l'outil électroportatif.

Instructions de securite pour defonceuses

• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans.
• Débranche toujours l'outil avant tout réglage ou changement d'accessoire.

Accessoires

La vitesse admissible des accessoires utilisées doit être au moins aussi élevée que la vitesse à vide maximale de l'outil. - Ne jamais utilisez des rainures endommagées ou déformées. N'utilisez que des rainures bien affûtées. - Protégez les accessoires contre les impacts, les chocs et la graisse.

Avant l'usage

• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d'endommager très fortement votre outil; enlevez-les avant de commencer le travail.
• Contrôlez plusieurs fois si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V).
• Serrez la pièce dans le cas où elle ne resterait pas stationnaire de par son propre poids.
• La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l'opérateur ou des personnes se trouvant à proximité) ; portez un masque antipoussières et travailliez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un.
• Suivez les directives nationales relatives au dépoussiérage pour les matériaux à travailler. S'assurez que l'outil est hors service en le débranchant.

Pendant l'usage

Tenez always le câble éloigné des parties mobiles de l'outil ; orientez le câble vers l'arrière le plus loin possible de l'outil. - Ne jamais utilisez l'outil avec le câble ou la plaque-base (= dispositif de protection) endommagée ; faites-les remplacer par un technicien qualifié. - Évitez de laisser vos doigts près de la fraise quand l'outil est en marche. - En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fiche. Au cas où la fraise est bloquée, ayant pour conséquence des saccades, mettez directement l'outil hors service. - En cas d'interruption de courant ou de débranchement accidentel de la fiche, éteignez l'outil immédiatement pour l'empêcher de redémarrer de façon inopinée. - Ne pas exercer une pression excessive sur l'outil, de sorte qu'il s'arrête.

Mise au rebut

Les outils electroportatifs, ainsi que leurs accessoires et emballages doivent être triés en vue de leur recyclage approprié.

Seulement pour les PAYS de l'union europeenne

Ne jetez pas votre appareil électroportatif avec les ordures ménagères!

Conformément à la directive européenne 2002/96/CE relative à la mise au rebut des équipements électriques

et électroniques, et à sa transposition dans le droit national, les outils électroporatifs inutilisables doivent faire l'objet d'une collecte distincte et être mis au rebut d'une manière respectée pour l'environnement.

Conseils d'utilisation

Utilisez les rainures appropriées. Pour des coupes parallèles au côté de la pièce à travailler, utilisez le guide pour coupes parallèles. Pour réaliser des coupes parallèles loin du côté de la pièce à travailler:

• attachez un morceau de bois rectiligne sur la pièce à travailler au moyen de 2 serre-joints; guidez l'outil avec la plaque-base le long du côté du bois, qui maintenant fonctionne comme un guide pour coupes parallèles.
• Protégéz-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail.

Voir figure 1: A Outil rotatif Dremel B Commande de vitesse C Zone de rangement et clé de montage D Poignée (tournante pour verrouiller) E Rangement de la clé pour écrou du porte-outil (Clé non fournie) F Échelle de profondeur (Pouces / cm) G Guide latéral H Guide circulaire Bouton de blocage d'arbre J Poignée (fixe) K Écrou supérieur de réglage L Butée de profondeur M Écrou inférieur de réglage N Bouton de dégagement

Montage de l'adaptation defonceuse plongeonte sur VOITRE OUTIL rotatif

ADAPTATION À UTILISER AVEC LES OUTILS ROTATIFS DREMEL, MODELES 300, 395, 398, 400, 4000.

Attention

Débranche l'outil de la prise électrique murale avant de procéder à tout montage,

Réglage ou remplacement d'accessoire. Cette précaution évite le risque d'un démarrage accidentel de l'outil.

1. Déposez l'écrou du porte-outil, puis enlevez le capuchon de l'outil rotatif pour le ranger à part (Fig. 2). Le capuchon sera remis en place sur l'outil lorsque cette adaptation n'est pas utilisée. Une fois le capuchon enlevé, remontez l'écrou du porte-outil.

Voir figure 2:

A Capuchon

1. Placez l'outil dans votre adaptation défonceuse, le bouton de blocage d'arbre orienté vers l'avant comme illustré ci-dessous (Fig. 3).
2. Vissez l'écrou d'assemblage sur la partie filetée de votre outil rotatif, et serrez bien à l'aide de la clé de serrage fournie.

Voir figure 3:

A. Bouton de blocage d'arbre B. Écrou d'assemblage C. Clé de serrage

Instructions d'utilisation

ATTENTION: Cette adaptation va transformer votre outil rotatif Dremel en une défonceuse permettant de réaliser du défonçage à main levée, du profilage, du rainurage et des coupes circulaires. L'adaptation est livrée assemblée et prête pour le défonçage à main levée ou avec fraise pilote.

Le nettoyage et la lubrification régulière des colonnes verticales de guidage permettront de conserver la douceur de l'abaissement de l'outil dans la pièce à travailler. Appuyez et verrouillez l'outil en position basse, puis appliquez un lubrifiant léger (pétrolatum ou huile alimentaire, par exemple) sur la partie supérieure des colonnes verticales.

Attention

Cette adaptation defonceuse n'est pas prévue pour être utilisée sous une table de

toupillage ou sous un banc de scie.

Caractéristiques techniques

Voir figure 4A.

Insertion de la FRAISE

Les fraises sont maintenues dans l'outil grâce à un système de pince porte-outil. La fraise peut être installée avant ou après avoir posé l'outil rotatif sur l'adaptation de défonceuse.

1. Maintenez enfoncé le bouton de blocage d'arbre tout en faisant tourner l'écrou du porte-outil et l'arbre. Continuez à faire tourner l'écrou et l'arbre jusqu'à ce que le bouton s'enfonce et bloque l'arbre (Fig. 4).
2. Utilisez la clé de votre outil rotatif Dremel pour tourner l'écrou de porte-outil en sens inverse des aiguilles d'une montre pour le désserrer.
3. Libérez le bouton de blocage d'arbre.
4. Insérez la fraise dans la pince porte-outil aussi loin que possible afin qu'elle soit bien maintenue et réduise l'excentricité en rotation. Ne pas insérer la fraise au point que le haut de ses tranchants touche le porte-outil ou son écrou afin d'éviter que la fraise ne s'écaille ou n'éclate.

NOTE: Ne jamais poser l'outil sur l'établi ou sur la surface de travail lorsque la faise dépasse du socle de la défonceuse. Posez plutôt l'outil sur le côté ou bien libérez la faise pour qu'elle remonte avant de poser l'outil sur l'établi ou sur la surface de travail. Une faise qui dépasse peut faire rebondir l'outil.

1. Engagez de nouveau le bouton de blocage d'arbre et serrez l'écrou du porte-outil, d'abord à la main, puis à l'aide de la clé de serrage jusqu'à ce que la frustration soit solidement maintenue.

Voir figure 4B:

A Bouton de blocage d'arbre B Écrou de pince (virole) C Clé de serrage de l'écrou du porte-outil D Embase

Réglage de la profondeur de défonceur

NOTE: Lors de la réalisation de coupes profondes, particulièrement des coupes plongeantes loin des bords de la pièce à travailler, il est recommandé juste que de faire une seule passée profonde, de procéder en plusieurs passes de plus en plus profondes en se servant de la règle et la butée de profondeur.

La butée de profondeur peut être réglée pour deux profondeurs simultanées.

1. Placez votre défonceuse sur la pièce à travailler.
2. Tournez la vis supérieure de réglage vers le haut et la vis inférieure de réglage vers le bas afin que la butée de profondeur puisse coulisser librement (Fig. 5).

Voir figure 5:

A Butée de profondeur B Écrou supérieur de réglage C Écrou inférieur de réglage

1. Desserrez la poignée de verrouillage (Fig. 6). Abaissez lentement l'outil jusqu'à ce que la fraise touche la pièce à travailler.

Voir figure 6:

A. Poignée de verrouillage B. Bouton de dégagement 4. Serrez la poignée de verrouillage pour bloquer l'util dans cette position. 5. Maintenez enfoncé le bouton de dégagement de la butée de profondeur de manière à ce que celle-ci touche l'embase de la défonceuse.

1ÈRE profondeur de défonçage

1. Tournez la butée de profondeur vers le haut de sorte que la dimension X égale la première profondeur de travail désirée (Fig. 7).

NOTE: 1 tour égale 1,5 mm

Voir figure 7:

A Butée de profondeur B Ecrou supérieur de réglage 7. Serrez l'écrou inférieur de réglage contre le châssis de la défonceuse.

2ÈME profondeur de défonceur

1. Tournez la butée de profondeur vers le haut de sorte que la dimension X égale la seconde profondeur de travail désirée. Veillez à ce que l'écrou supérieur de réglage tourne en même temps que la butée de profondeur, de sorte qu'il monte en s'éloignant du chassis de la défonceuse (Fig. 8).

Voir figure 8:

Butée de profondeur B Ecrou inférieur de réglage 9. Serrez l'écrou inférieur de réglage contre le châssis de la défonceuse.

NOTE: L'écrou supérieur de réglage doit rester fixe pendant le serrage de l'écrou inférieur. 10. Appuyez sur le bouton de dégagement pour sélectionner la 1ère ou la 2ème profondeur de travail (Fig. 9).

NOTE: Le réglage de chacune des profondeurs de travail devra être confirmé par une coupe d'essai et corrigé si nécessaire.

Voir figure 9:

Bouton de dégagement

Lorsque le défonçage est achevé, desserrez la poignée de verrouillage et ramenez la défoncuse en position déployée.

AVANCE de la défonceuse

Si la défonceuse est difficile à maîtriser, chauffe, avance très lentement ou donne des coupes imparfaites, la cause se trouve probablement parmi les suivantes :

Mauvais sens de la passe - difficulté de contrôle Avance trop rapide - surcharge du moteur. - Fraise émoussée - surcharge du moteur. - Coupe trop importante pour une seule passe - surcharge du moteur Avance trop lente - traces de brûlures sur la pièce à travailler.

Passez l'outil doucement et régulièrement (ne pas forcer). Vous apprendrez très vite au bruit à quel régime la défonceuse fonctionne le mieux.

Degré d'avance

Lorsque on travaille des matériaux comme le bois et le plastique, on obtiendra la meilleure finition si la profondeur de coupe et le degré d'avance sont réglés de manière à conserver à l'outil un régime élevé pendant le travail. Passez la défonceuse à vitesse modérée. Les matériaux tendres demandent une vitesse plus élevée que les matériaux durs.

La défonceuse peut caler si elle est en surcharge ou si elle n'est pas utilisée correctement. Réduisez le degré d'avance afin d'éviter d'endommager l'outil. Assurez-vous toujours que l'écrou du porte-outil est bien serré avant d'utiliser l'outil. Utilisez toujours des fraises de la longueur la plus courte possible suffisant à réaliser la coupe désirée. Ceci réduira l'excentricité de la rotation de la fraise et le broutage.

Moulurage

Pour le moulurage, utilisez always des rasoirs-pilotes ou à roulement. La partie inférieure d'un rasoir pilote est un arbre sans tranchants. Les rasoirs à roulement sont munis d'un roulement à billes qui guident le rasoir.

Ce guide glisse le long du bord de la pièce à travailler tandis que les tranchants de la fraise effectuent la coupe pour oblirer des bords moulurés. Le bord sur lequel s'appuie le guide doit être parfaitement lisse, car toute irrégularité sera reproductive sur la surface travaillée. Pour défoncer une pièce qui doit être moulurée sur les bords, défonce en premier le bord dont le bois est de bout avant de passer aux bords qui suivent le fil du bois. Ceci permet de réduire la capacité d'endommager la pièce à travailler par suite d'un éclatement du bois d'extrémité.

Sens de la salle

La broche de la défoncuse tourne dans le sens des aiguilles d'une montre quand on regarde l'outil par le dessus. Pour obtenir un meilleur contrôle et une meilleure qualité de coupe, passez l'outil sur la pièce dans le sens vers lequel la fraise tend à s'enfoncer dans le bois. Une mise en route effectuée dans le mauvais sens amènera la fraise à être repoussée hors du bois.

Passez l'outil dans le sens indiqué ici. Si vous faites une coupe le long d'une pièce carrée, déplacez l'outil dans le sens contraire des aiguilles d'une montre. Si le défonçage se fait à l'intérieur de la pièce, déplacez l'outil dans le sens des aiguilles d'une montre (Fig. 10).

NOTE: Le sens de la passe est extrêmement important quand on défonce à main levée avec une fraise-pilote le bord de la pièce à travailler.

Voir figure 10:

A Sens de la passe B Travailler d'abord sur le bois perpendiculaire au fil C Sens de rotation de la fraise

Montage du GUIDE lateral

Pour utiliser le guide lateraL, montez les tiges-guides dans les orifices de l'embase et fixez-les à l'aide des 2 écrous carrés #10-24 et des 2 molettes de serrage (Fig. 11).

Les écrous carrés s'insèrent dans les rainures situées au-dessus des tiges-guides. Les molettes de serrage s'installent par le dessus dans les trous jusqu'aux écrous, puis contre les tiges. Fixez la butée de guide sur les tiges-guides au moyen des molettes de serrage et des écrous six pans.

Placez les écrous six pans sous la butée de guide, les molettes de serrage étant insérées par le dessus de la butée de guide. Engagez la butée sur les tiges-guides comme représenté sur l'illustration. Réglez la butée à la distance voulue de la fraise et bloquez les molettes de serrage. (Voir Fig. 11)

Le guide latéral permet de profiler des bords, de réaliser des feuillures, des emboîtements, des mortaises, des tenons, des rainures et des chanfreins. N'oubliez pas de déplacer l'outil de manière à ce que la fraise tende à tirer la butée du guide vers le bois. Une avance régulière permet d'obtenir une coupe nette.

En général, on effectuera plusieurs coupes peu importantes pour obtenir une coupe profonde. La profondeur maximale varie en fonction du matériel travaillé. L'importance de la coupe ne doit pas ralentir notamment le régime moteur.

Voir figure 11:

A Vis de réglage de profondeur

B Molette de serrage C Ecrous carrés D Tiges-guides E Guide latéral F Pointe de finition G Guide circulaire H Ecrous six pans I Molette de serrage

Installation

1. Installez le guide latéral sur les blocs de montage situés sur l'embase (Fig. 12).

Voir figure 12:

Blocs de montage B Guide latéral

1. Placez le guide parallèle contre la surface de la pièce à travailler, avec la fraise de la défonceuse dans la position voulue.
2. Serrez les vis papillon.

Défonçage avec guide latéral

Faites coulisser la partie plane du guide latéral contre la surface de la pièce à travailler.

Déconcer des arcs et des cercles

1. Enlevez le guide latéral et installez la butée du guide circulaires sur les tiges-guides (Fig. 13).

Voir figure 13: A Pointe de finition B Guide latéral

1. Utilisez le clou de finition fourni comme pointe de compas. Réglez le guide pour obtenir le rayon voulu.
2. Placez le clou dans le trou ménagé dans le guide, puis placez la pointe au centre du cercle à découvir.

Gabarits

L'utilisation de gabarits vous permet de reproduire des formes ou des lettres de manière identique à chaque fois. Cette technique nécessite l'emploi d'une douille guide.

Douilles GUIDES

La douille guide, représentée en Fig. 14, se compose essentiellement d'une plaque munie d'un collet qui s'insère dans l'ouverture de l'embase de la manière illustrée ci-dessous, et qui se fixe au moyen d'une bague filetée se visant par le dessus de la douille guide. La douille guide glisse le long du bord du gabarit tandis que la fraise qui dépasse du dessous de l'embase effectue son travail de coupe.

Voir figure 14:

Bague à visser B Douille Guide C Embase

ATTENTION: Veillez à ce que l'épaisseur du gabarit soit d'une épaisseur égale ou supérieure à la longueur de la partie de la fraise qui dépasse de l'embase.

N'utilisez pas de fraise dont le diamètre serait tel que les bords de la fraise touchent l'intérieur du collet de la douille. Choisissez en revanche une fraise dont le diamètre n'est pas inférieur à 2 mm. De plus, il est facile de préparer des gabarits qui permettent ensuite de reproduire à l'infini et à l'identique des motifs répétitifs, des dessins spéciaux, des incrustations ou autres. Un gabarit peut se fabriquer en contre-plaque, en bois dur, en métal ou même en plastique, et la forme peut en être découpée au moyen d'une décaisseuse, d'une scie sauteuse ou de tout autre outil de découpe approprié. Rappelez-vous que le gabarit doit avoir une épaissiur telle qu'elle compense la distance entre la fraise et la douille guide (le "départ"), car la dimension de la pièce qui sera obtenue en fin de compte et la taille du gabarit monteront une différence égale à cette distance en raison de la position de la fraise (Fig. 15).

Voir figure 15:

A Fraise B Écrou de pince porte-outil C Douille guide D Embase E Gabarit F Pièce à travailler G Départ

Défonçage à MAIN levée

En utilisant à main levée la défonseuse équipée d'une fraise de petit diamètre, il est possible d'obtenir des effets différents et variés. D'habitude, il convient de tracer au crayon les contours désirés et d'utiliser le trait comme guide pendant le défonçage.

Reparation et garantie

Ce produit DREMEL fait l'objet d'une garantie conforme aux réglementations légales en vigueur dans votre pays; les dommages résultant de l'usure normale, d'une surcharge ou d'une utilisation inappropriée sont exclus de la garantie.

En cas de réclamation, envoyez l'outil non démonté avec le justificatif d'achat à votre revendeur.

Contacter DREMEL

Pour plus d'informations sur la gamme de produits, le support technique et l'assistance téléphonique de la société Dremel, visitez le site www.dremel.com

Dremel Europe, P. O. Box 3267, 4800 DG Breda, Pays-Bas
