GEBRUIKSAANWIJZING 335 PLUNGE ROUTER ATTACHMENT DREMEL

H NL Originele gebruiksaanwijzing

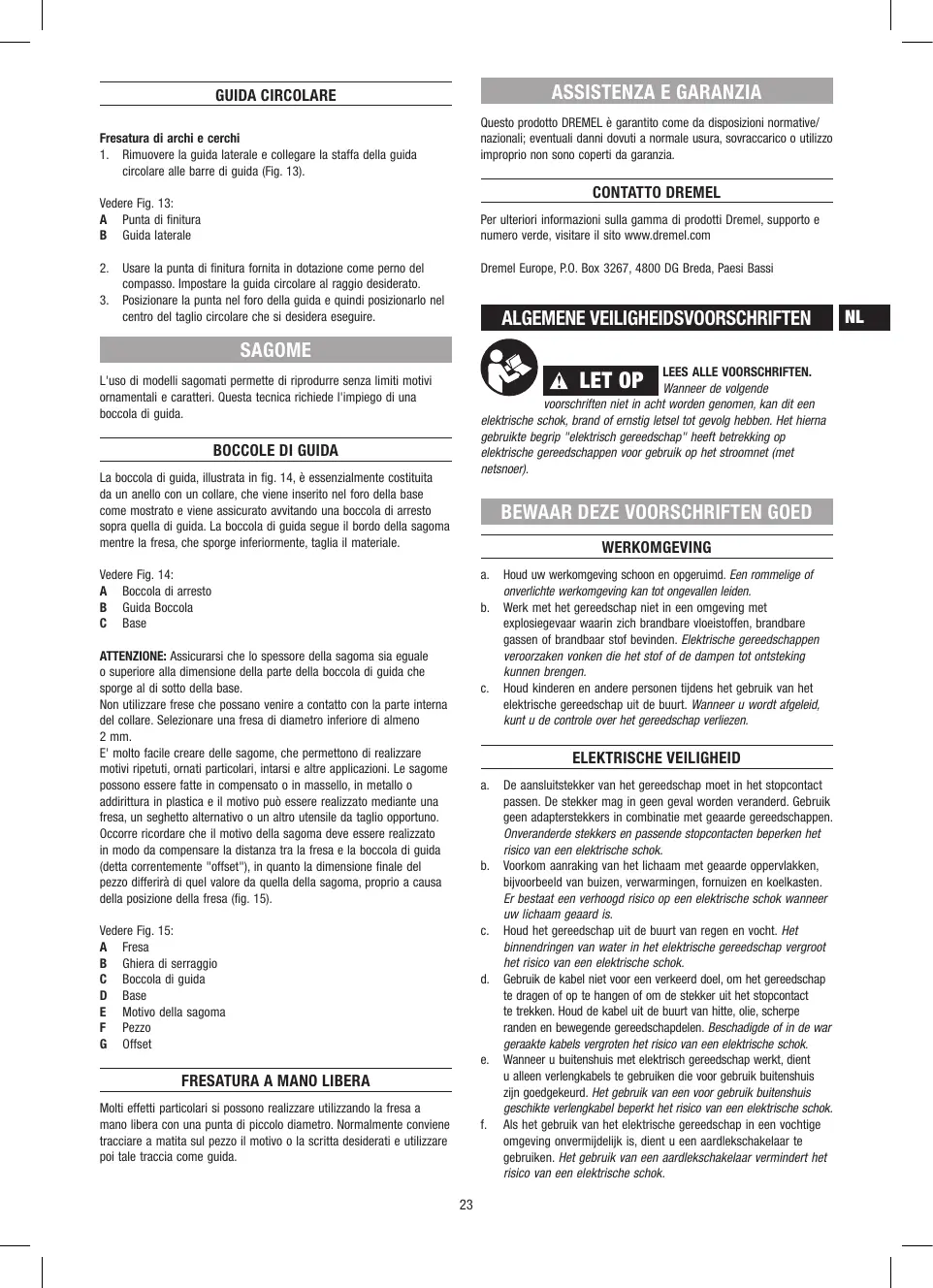

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN Sagome LEES ALLE VOORSCHRIFTEN. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Het hierna gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer).

oud uw werkomgeving schoon en opgeruimd. Een rommelige of H onverlichte werkomgeving kan tot ongevallen leiden. b. Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Vedere Fig. 14: A Boccola di arresto B Guida Boccola C Base ATTENZIONE: Assicurarsi che lo spessore della sagoma sia eguale o superiore alla dimensione della parte della boccola di guida che sporge al di sotto della base. Non utilizzare frese che possano venire a contatto con la parte interna del collare. Selezionare una fresa di diametro inferiore di almeno 2 mm. E' molto facile creare delle sagome, che permettono di realizzare motivi ripetuti, ornati particolari, intarsi e altre applicazioni. Le sagome possono essere fatte in compensato o in massello, in metallo o addirittura in plastica e il motivo può essere realizzato mediante una fresa, un seghetto alternativo o un altro utensile da taglio opportuno. Occorre ricordare che il motivo della sagoma deve essere realizzato in modo da compensare la distanza tra la fresa e la boccola di guida (detta correntemente "offset"), in quanto la dimensione finale del pezzo differirà di quel valore da quella della sagoma, proprio a causa della posizione della fresa (fig. 15).

ELEKTRISCHE VEILIGHEID a. De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is. c. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d. Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

len hebben hun oorzaak in slecht onderhouden van elektrische gereedschappen. f. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g. Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale gereedschapstype voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

VEILIGHEID VAN PERSONEN a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. Draag persoonlijke beschermende uitrusting en altijd b. een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt. Wanneer u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d. Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e. Overschat u zelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. h. Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend). i. Tref veiligheidsmaatregelen, wanneer er bij werkzaam­heden stoffen kunnen ontstaan, die schadelijk voor de gezondheid, brandbaar of explosief zijn (sommige soorten stof gelden als kankerverwekkend); draag een stofmasker en gebruik een afzuiging voor stof en spanen, als deze kan worden aangesloten.

SERVICE a. Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR BOVENFREZEN ALGEMEEN • •

Deze machine mag niet worden gebruikt door personen onder de 16 jaar. Trek altijd de stekker uit het stopcontact voordat u een instelling verandert of een accessoire verwisselt.

Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine. Gebruik geen beschadigde of vervormde frezen. Gebruik alleen scherpe frezen. Bescherm accessoires tegen slagen, stoten, en vet.

a. Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c. Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weg legt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e. Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongeval-

Voorkom schade, die kan onstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint. Controleer of het voltage, dat vermeld staat op het typeplaatje van de machine, overeenkomt met de netspanning (met 230V of 240V aangeduide machines kunnen ook op 220V aangesloten worden). Klem het werkstuk vast, als het niet door het eigen gewicht stabiel ligt. Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kunnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten. Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in acht. Zorg ervoor, dat de machine is uitgeschakeld, wanneer de stekker in het stopcontact gestoken wordt.

Houd het snoer altijd verwijderd van de bewegende delen van uw machine; richt het snoer naar achteren, van de machine weg. Gebruik de machine niet, wanneer het snoer of de voetplaat (= beschermkap) beschadigd is; laat deze door een erkende vakman vervangen. Blijf met uw handen en vingers uit de buurt van de frees, wanneer de machine aan staat.

Trek de stekker uit het stopcontact vóór het monteren, instellen of wisselen van accessoires. Deze preventieve veiligheidsmaatregelen verminderen het risico van per ongeluk starten van het gereedschap.

In geval van elektrische of mechanische storing, de machine onmiddellijk uitschakelen en de stekker uit het stopcontact trekken. Wanneer de frees geblokkeerd is, met een plotselinge reactiekracht van de machine als gevolg, de machine onmiddellijk uitschakelen. Als de stroom is uitgevallen of de stekker per ongeluk uit het stopcontact wordt getrokken, de machine onmiddellijk uitschakelen om ongecontroleerd herstarten te voorkomen. Belast de machine niet zó sterk, dat deze tot stilstand komt.

MILIEU Verwijder de spanmoer, verwijder vervolgens het afdekplaatje op de behuizing van uw rotatiegereedschap en leg het afdekplaatje aan de kant (afb. 2). Het afdekplaatje moet weer aangebracht worden, wanneer dit hulpstuk niet meer gebruikt wordt. Nadat het afdekplaatje op de behuizing verwijderd is, monteert u de spanmoer weer.

Zie figuur 2: A Afdekplaatje op de behuizing

AFVALVERWIJDERING Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Plaats het gereedschap met de asblokkeringsknop naar voren wijzend in uw freeshulpstuk (zoals getoond in afb. 3). Schroef de bevestigingsmoer met de klok mee op het schroefdraaddeel van uw rotatiegereedschap en draai deze stevig vast met de meegeleverde montagesleutel.

ALLEEN VOOR LANDEN VAN DE EU Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

figuur 3: Asblokkeringsknop Bevestigingsmoer Montagesleutel

Bedieningsaanwijzingen

TOEPASSINGSADVIES • •

LET OP LET OP: Dit hulpstuk verandert het Dremel rotatiegereedschap in een profielfrees voor het met de vrije hand frezen, afkanten, maken van groeven en cirkelvormige sneden. Het freeshulpstuk is kant en klaar gemonteerd voor frezen uit de vrije hand of frezen met geleidingsaccessoire. Af en toe schoonmaken en smeren van de geleidestangen zorgt ervoor, dat het gereedschap soepel blijft insteken. Insteekfrees indrukken en vergrendelen, en een licht smeermiddel (b.v. vaseline, zonnebloemolie) gelijkmatig op het bovenste deel van de geleidestangen aanbrengen.

Gebruik de juiste frezen. Gebruik de breedtegeleider voor parallel-frezen aan de zijkant van uw werkstuk. Voor parallel-frezen ver van de zijkant van uw werkstuk: - een recht stuk hout op het werkstuk bevestigen door middel van twee klemmen; - de machine met vlakke zijde van voet langs het stuk hout geleiden, dat nu als breedtegeleider dienst doet. Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

LET OP Dit freeshulpstuk is niet bestemd voor gebruik onder een bovenfrees tafelmodel of

Specificaties Zie figuur 4A.

Zie figuur 1: A Dremel rotatiegereedschap B Snelheidsregeling C Montagesleutel & opbergvak D Handgreep (draaien voor vergrendelen) E Opbergvak voor spanmoersleutel (sleutel niet inbegrepen) F Diepteschaal (inch/metrisch) G Hoekgeleider H Cirkelgeleider I Asblokkeringsknop J Handgreep (vast) K Onderste instelmoer L Diepte-aanslag M Bovenste instelmoer N Ontgrendelingsknop

Frees inzetten De frezen worden in het gereedschap vastgehouden middels een spantangsysteem. De frees kan ingezet worden voor of na het plaatsen van het rotatiegereedschap in het hulpstuk. 1. Druk de asblokkeringsknop in en houd deze vast terwijl u de spanmoer en as draait. Ga door met het draaien van de spanmoer en as tot de vergrendeling vastklikt en de as vasthoudt (afb. 4). 2. Gebruik de sleutel van uw Dremel rotatiegereedschap en draai de spanmoer tegen de klok in om deze los te draaien. 3. Ontgrendel de asblokkeringsknop. 4. Zet de frees zo diep mogelijk in de spantang om te zorgen voor een goede houvast van de frees en om de uitloop tot een minimum te beperken. Zet de frees niet zo ver erin dat de freesgroeven de spantang of spanmoer raken, om afsplinteren of scheuren van de frees te vermijden. OPMERKING: Plaats het gereedschap nooit bovenop de werkbank of het werkstukoppervlak met uit de basisplaat stekende accessoire. Leg het gereedschap op zijn zijkant of trek de accessoire terug voordat u het gereedschap op de werkbank of het werkstukoppervlak legt. Uitstekend freesmes kan opspringen van het gereedschap veroorzaken.

MONTAGE Montage van profielfreeshulpstuk op uw gereedschap HULPSTUK VOOR GEBRUIK MET DREMEL ROTATIEGEREEDSCHAP MODELLEN 300, 395, 398, 400, 4000.

OPMERKING: De bovenste instelmoer moet vast blijven staan bij het vastdraaien van de onderste instelmoer.

Vergrendel de asblokkeringsknop weer en draai de spanmoer vast; eerst met de hand, dan met behulp van de sleutel tot de frees goed vastzit.

10. Druk op de ontgrendelingsknop voor het kiezen van de eerste of tweede freesdiepte (afb. 9).

Zie figuur 4B: A Asblokkeringsknop B Spanmoer C Spanmoersleutel D Basisplaat

OPMERKING: De instelling van elke freesdiepte moet gecontroleerd worden met een proefsnede en indien nodig bijgesteld worden. Zie figuur 9: A Ontgrendelingsknop

Freesdiepte instellen OPMERKING: Bij het maken van diepe sneden, vooral invalsneden weg van de rand van het werkstuk, wordt aangeraden om enkele opeenvolgende, telkens dieper wordende sneden te maken met behulp van de diepte-instelling en diepteschaal in plaats van één enkele diepe snede te maken. De diepte-aanslag kan voor twee diepten ingesteld worden. 1. Plaats uw Dremel rotatiegereedschap en frees-inrichting op het werkstuk. 2. Draai de bovenste instelmoer omhoog en draai de onderste instelmoer omlaag, zodat de diepte-aanslag vrij bewogen kan worden (afb. 5).

Wanneer het frezen voltooid is, draait u de handgreep los en plaatst u de bovenfrees terug naar de bovenste positie.

Aanzetten van bovenfrees Als de bovenfrees moeilijk onder controle te houden is, verhit raakt, zeer langzaam loopt of een onzuivere snede maakt, neem dan de volgende oorzaken eens in overweging: • Verkeerde voedingsrichting – moeilijk onder controle te houden. • Te snel aanzetten – overbelasting van motor. • Botte accessoire – overbelasting van motor. • Te grote snede voor één doorgang – overbelasting van motor. • Te langzaam aanzetten – laat brandplekken door wrijving op het werkstuk achter. Soepel en gelijkmatig aanzetten (niets forceren). U zult snel leren hoe de bovenfrees aanhoort en aanvoelt wanneer deze het beste werkt.

Zie figuur 5: A Diepteaanslag B Bovenste instelmoer C Onderste instelmoer 3.

Voedingssnelheid Bij het frezen of aanverwant werk in hout en kunststof worden de beste resultaten verkregen als de freesdiepte en voedingssnelheid zodanig geregeld worden dat de motor op hoge snelheid blijft werken. De voedingssnelheid van de bovenfrees moet matig zijn. Zachte materialen vereisen een hogere voedingssnelheid dan harde materialen. De bovenfrees kan bij verkeerd gebruik of overbelasting ophouden te functioneren. Verlaag de voedingssnelheid om eventuele beschadiging van het gereedschap te vermijden. Zorg er altijd voor, dat de spanmoer voor gebruik stevig vastgedraaid is. Gebruik altijd frezen met de voor de gewenste snede noodzakelijke kortste snijlengte. Dit beperkt uitloop en trillen van de frees tot een minimum.

Maak de vergrendelingshandgreep los (afb. 6). Laat het gereedschap langzaam zakken tot de frees het werkstuk net raakt.

Zie figuur 6: A Handgreep B Ontgrendelingsknop 4. 5.

Draai de vergrendelingshandgreep vast om het gereedschap op deze plaats vast te zetten. Druk de ontgrendelingsknop in en houd deze vast, zodat de diepte-aanslag de basisplaat van de bovenfrees raakt.

Eerste freesdiepte 6. Draai de diepte-aanslag omhoog, zodat maat X overeenkomt met de eerste gewenste freesdiepte (afb. 7). OPMERKING: 1 slag komt overeen met .06“ (1,5 mm)

Randvorming Gebruik bij randvorming altijd accessoires met geleiding of lagering. Het onderste deel van een accessoire met geleidepunt is een as zonder snijranden. Accessoires met lagering hebben een kogellager voor geleiding van de accessoire. De geleidepunt glijdt langs de rand van het werkstuk terwijl de roterende mesbladen de snede maken, waardoor decoratieve randen ontstaan. De rand waarlangs de geleidepunt glijdt, moet perfect glad zijn, aangezien alle oneffenheden overgebracht worden naar het gevormde oppervlak. Bij het frezen van een werkstuk waarbij een rand op het kopvlak gevormd moet worden, altijd eerst de rand op het kopvlak frezen vóór het frezen van de randen die de houtnerf volgen. Dit beperkt het risico van een eventuele beschadiging door wegspringen van materiaal aan het einde van het kopvlak tot een minimum.

Zie figuur 7: A Diepteaanslag B Bovenste instelmoer 7.

Draai de bovenste instelmoer omlaag vast tegen het bovenfreesframe.

Tweede freesdiepte 8. Draai de diepte-aanslag omhoog, zodat maat X overeenkomt met de tweede gewenste freesdiepte. Zorg ervoor, dat de bovenste instelmoer met de diepte-aanslag draait, zodat deze omhoog komt van het bovenfreesframe (afb. 8).

Voedingsrichting van bovenfrees De bovenfreesas draait met de klok mee, wanneer men er van bovenaf op kijkt. Zet voor de beste controle en kwaliteit van de snede het gereedschap in het werkstuk in de richting waarin de accessoire geneigd is zichzelf in het hout te trekken. Een verkeerde voedingsrichting zorgt ervoor dat de accessoire over het hout heen probeert te klimmen.

Zie figuur 8: A Diepteaanslag B Onderste instelmoer 9.

Draai de onderste instelmoer omhoog vast tegen het bovenfreesframe.

Zet het gereedschap in de hier getoonde richting aan. Bij frezen rond de hoek van een vierkant werkstuk beweegt u het gereedschap tegen de klok in. Bij het hier getoonde frezen van het binnenvlak beweegt u het met de klok mee (afb. 10). OPMERKING: Voedingsrichting is uitermate belangrijk, wanneer een geleidingsaccessoire uit de hand op de hoek van een werkstuk wordt gebruikt.

CIRKELGELEIDER Bogen en cirkels frezen 1. Verwijder de hoekgeleider en bevestig de cirkelgeleiderbeugel op de geleidingsstangen (afb. 13). Zie figuur 13: A Afwerkspijker B Hoekgeleider

Zie figuur 10: A Voedingsrichting van bovenfrees B Eerst kopvlak frezen C Accessoirerotatie

Hoekgeleider monteren

MALLEN Voor gebruik van de hoekgeleider de geleidingsstangen in de gereedschaphouder monteren en vastzetten met behulp van (2) #10-24 vierkant-moeren en (2) geleidingsstangknoppen (afb. 11). Vierkantmoer glijdt in sleuven boven de geleidingsstangen. Geleidingsstangknoppen worden van bovenaf door gaten omlaag door moeren en tegen de stangen bevestigd. Hoekgeleider aan geleidingsstangen bevestigen met behulp van hoekgeleiderknoppen en zeskantmoeren. Plaats zeskantmoeren onder hoekgeleider en bevestig deze met hoekgeleiderknop bovenop hoekgeleider. Hoekgeleider zoals getoond over geleidingsstangen schuiven. Stel hoekgeleider op gewenste afstand van frees in en draai hoekgeleiderknoppen vast. (Zie afb. 11) Hoekgeleider wordt gebruikt voor het vormen van randen, frezen van sponningen, plinten, pengaten, tongen, groeven, sleuven en facetten. Denk eraan dat de voedingsrichting zodanig moet zijn, dat de frees geneigd is de hoekgeleider tegen het hout te trekken. Een constante voedingssnelheid zorgt voor een gladde snede. Over het algemeen moeten enkele ondiepe sneden gebruikt worden voor het vervaardigen van een diepe groef. Maximale diepte van snede is afhankelijk van het gebruikte materiaal. Niet overmatig aanzetten zodat de motor aanmerkelijk langzamer gaat lopen.

Door het gebruik van malpatronen kunt u ontwerpen of letters keer op keer gelijkvormig dupliceren. Deze techniek vereist het gebruik van een geleidebus.

GELEIDEBUSSEN De in afbeelding 14 getoonde geleidebus is in wezen een plaatje met een kraag die zoals getoond in het gat in de basisplaat geplaatst wordt, en bevestigd wordt door een loopbusstop bovenop de geleidebus te schroeven. De geleidebus loopt langs de rand van de mal, terwijl de frees, die aan de onderkant uitsteekt, in het werkstuk snijdt. Zie

A B C HOEKGELEIDER Montage 1. Monteer de hoekgeleider aan de montageblokken van de profielfrees (afb. 12).

figuur 14: loopbus-stop geleiding loopbus basisplaat

LET OP: Zorg ervoor dat de dikte van de mal hetzelfde of groter is dan de lengte van de bus die onder uit de basisplaat steekt. Gebruik geen frees die de binnenkant van de kraag zou kunnen raken. Kies een frees met een diameter die ten minste 2 mm kleiner is. Speciale mallen kunnen bovendien gemakkelijk vervaardigd worden voor het frezen van zich herhalende patronen, speciale ontwerpen, inlegwerk en andere toepassingen. Een malpatroon kan gemaakt worden van multiplex, hardboard, metaal of zelfs kunststof, en het ontwerp kan uitgesneden worden met een bovenfrees, decoupeerzaag of een ander geschikt snijgereedschap. Denk eraan, dat het patroon gemaakt moet worden met inachtneming van de afstand tussen de frees en de geleidebus (de "offset"), aangezien het definitieve werkstuk met die afstand in afmeting zal verschillen van het malpatroon, vanwege de freespositie (afb. 15).

Zie figuur 11: A Diepte-instelschroef B Geleidingsstangknop C Vierkantmoeren D Geleidingsstangen E Hoekgeleider F Afwerkspijker G Cirkelgeleider H Zeskantmoeren I Hoekgeleiderknop

Gebruik de bijgevoegde afwerkspijker als middelpunt. Stel de cirkelgeleider in op de gewenste radius. Plaats de spijker door het gat in de geleider en plaats de spijker in het midden van de gewenste radius die gefreesd moet worden.

Plaats parallelgeleider tegen werkstukoppervlak met frees in gewenste positie. Draai duimschroeven vast.

figuur 15: frees spanmoer geleidebus basisplaat malpatroon werkstuk offset

FREZEN UIT DE VRIJE HAND Veel effecten worden verkregen door de frees uit de vrije hand te gebruiken met een bit met een kleinere diameter. Gewoonlijk tekent de vakman de door hem gewenste omtrek of letter af op het werkstuk en gebruikt de potloodlijn als geleiding.

Frezen met hoekgeleider Schuif de afgeplatte kant van de hoekgeleider langs het werkstukoppervlak.

SERVICE EN GARANTIE PERSONLIG SIKKERHED Op dit DREMEL product wordt garantie verleend overeenkomstig de wettelijke/landspecifieke voorschriften; beschadiging op grond van normale slijtage, overbelasting of onjuiste bediening zijn uitgesloten van de garantie.

a. Det er vigtigt at være opmærksom, se, hvad man laver, og bruge maskinen fornuftigt. Man bør ikke bruge maskinen, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af maskinen kan føre til alvorlige personskader. b. Brug beskyttelsesudstyr. og hav altid beskyttelsesbriller på. Brug af beskyttelsesudstyr, f. eks. støvmaske og skridsikkert fodtøj, (afhængigt af el-værktøjets type og anvendelsesområde) reducerer risikoen for kvæstelser. c. Undgå utilsigtet igangsætning. Kontrollér altid, at el-værktøjet er slukket, før stikket sættes i. Undgå at bære maskinen med fingeren på afbryderen og sørg for, at maskinen ikke er tændt, når den sluttes til nettet, da dette øger risikoen for personskader. d. Fjern indstillingsværktøj eller skruenøgle, inden maskinen tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e. Overvurdér ikke dig selv. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere maskinen, hvis der skulle opstå uventede situationer. f. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af dette udstyr nedsætter risikoen for personskader som følge af støv. h. Arbejd ikke med asbestholdige materialer (asbest kan fremkalde kræft) i. De nødvendige sikkerhedsforanstaltninger skal følges, da der kan frembringes støv under arbejdet, som kan være sundhedsskadeligt, brandfarligt eller eksplosivt (visse typer kan være kræftfremkaldende). Brug en støvmaske og et støv/ spånudkast, hvis dette kan kobles til.

Stuur in geval van klachten het gereedschap volledig intact samen met het aankoopbewijs naar uw dealer.

CONTACT OPNEMEN MET DREMEL Ga voor meer informatie over het Dremel assortiment, support en hotline naar www.dremel.com Dremel Europe, Postbus 3267, 4800 DG Breda, Nederland
