PENTA - Amplificateur de guitare PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de guitare
Marque	PEAVEY
Modèle	PENTA
Puissance de sortie	140 W RMS sous 4, 8 ou 16 ohms
Complément de tubes	Quatre tubes EL34 appairés, quatre tubes 12AX7/ECC83
Chemin du signal	100 % tout-tube
Canaux	Deux canaux commutables au pied via les commutateurs Pentatone
Entrées	Entrées haut gain (normale) et bas gain
Réglages de tonalité	Basses, Médiums, Aigus (passifs), Présence (actif)
Voicing Pentatone	Cinq voicings gain/EQ sélectionnables
Pédale	Pédale à un bouton incluse pour la commutation de canal
Sorties haut-parleur	Deux jack 1/4" en parallèle, minimum 4 ohms
Sélecteur d'impédance	Commutateur 4, 8 ou 16 ohms
Consommation électrique	300 W (120 VCA) ou 300 W (220-240 VCA)
Alimentation	Domestique : 120 V, 60 Hz ; Export : 220-230/240 V, 50/60 Hz
Dimensions (H x L x P)	17,875" x 21,375" x 10,25" (45,40 cm x 54,29 cm x 26,03 cm)
Poids	57,8 livres (26,24 kg)
Calibre du fusible	6 A/250 V (unités 120 V) ou F3A/250 V (unités 230 V)
Mise à la terre	Commutateur de masse à trois positions
Interrupteur Standby	Permet le préchauffage des tubes avant utilisation
Garantie	2 ans (amplificateurs) avec option de prolongation
Nettoyage	Chiffon sec uniquement
Dégagement de ventilation	8 pouces des surfaces combustibles
Entretien	Aucune pièce réparable par l'utilisateur ; consulter un personnel qualifié
Accessoires inclus	Pédale robuste à un bouton

FOIRE AUX QUESTIONS - PENTA PEAVEY

Quelle est la puissance de sortie de l'amplificateur Peavey Penta ?

Le Peavey Penta délivre 140 watts RMS sous 4, 8 ou 16 ohms.

Quels tubes sont utilisés dans le Penta ?

Il utilise un quad appairé de tubes de puissance EL34 et quatre tubes préamplificateurs 12AX7/ECC83.

Comment fonctionne le commutateur Pentatone ?

Il y a deux commutateurs rotatifs Pentatone (avant et arrière). Le commutateur avant sélectionne un des cinq voicings pour le premier canal. Le commutateur arrière sélectionne un second voicing qui devient actif lorsqu'une pédale est utilisée, vous permettant de basculer entre les deux réglages.

Puis-je utiliser le Penta sans pédale ?

Oui, sans pédale seul le réglage Pentatone avant fonctionne. La pédale permet de basculer entre les réglages Pentatone avant et arrière.

Quelle est la différence entre les entrées Haut Gain et Bas Gain ?

L'entrée Haut Gain est l'entrée normale pour la plupart des guitares et est 6 dB plus forte que l'entrée Bas Gain. L'entrée Bas Gain est destinée aux instruments ayant des niveaux de sortie extrêmement élevés.

Quels réglages d'impédance de haut-parleur sont disponibles ?

Le sélecteur d'impédance offre 4, 8 ou 16 ohms. Lors de l'utilisation de deux enceintes de 16 ohms, réglez sur 8 ohms.

Comment dois-je nettoyer l'amplificateur ?

Nettoyez uniquement avec un chiffon sec. N'utilisez pas de liquides ou de nettoyants.

À quoi sert l'interrupteur Standby ?

L'interrupteur Standby permet aux tubes de chauffer avant que l'amplificateur ne soit activé. Il est conseillé d'attendre trois minutes avant d'activer l'interrupteur Standby après la mise sous tension.

Quel fusible utilise le Penta ?

Pour les unités 120 V, un fusible 6 A/250 V ; pour les unités 230 V, un fusible F3A/250 V. Remplacez uniquement par le même type et la même valeur.

Quelle est la période de garantie du Peavey Penta ?

L'amplificateur bénéficie d'une garantie de 2 ans avec une extension facultative à 5 ans si la carte d'enregistrement de garantie est retournée dans les 90 jours.

MODE D'EMPLOI PENTA PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agi.

AVIS: Dans le but de réduire les risques d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur celui-ci. Avant d'utiliser cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:

1. Lire ces instructions.
2. Gardez ce manuel pour de futures références.
3. Prétez attention aux messages de précautions de ce manuel.
4. Suivez ces instructions.
5. N'utilisez pas cette unité proche de plans d'eau.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
7. N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
8. Ne positionnez pas votre unité à proximité de toute source de chaleur.
9. Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
10. Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
11. N'utilisez que des fixations approuvées par le fabricant.
12. Lors de l'utilisation sur pied ou pole de support, assurez-vous, dans le cas de déplacement de l'ensemble enceinte/support, de prévenir tout basculement intempestif de celui-ci. Il est conseillé de déconnecter du secteur libre ou de durée prolongée sans utilisation.
13. Seul un technicien agréé par le fabricant est en mesure de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subi des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
14. Ne déconnectez jamais la prise de terre de votre unité.
15. Si votre unité est destinée à être montée en rack, des supports arrière doivent être utilisés.
16. Note pour les Royaumes-Unis : Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit :

a) Le connecteur vert et jaune doit être connecté au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connecté au terminal noté N, correspondant à la couleur noire du guide. c) Le connecteur marron doit être connecté au terminal noté L, correspondant à la couleur rouge du guide.

1. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci.
2. Une exposition à des hauts niveaux sonores peut conduire à des dommages irréversibles de l'audition. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expérimentera une perte de l'audition après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de la santé américain (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:

Durée par jour (heures)	Niveau sonore moyen (dBA)
8	90
6	92
4	95
3	97
2	100
1 ½	102
1	105
½	110
¼ ou inférieur	115

D'après les études menées par le OSHA, toute exposition au-delà des limites décrites ci-dessus entraînera des pertes de l'écoute chez la plupart des sujets. Le port de systèmes de protection (casque, oreillettes de filtrage,...) doit être observé lors de l'opération de cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.

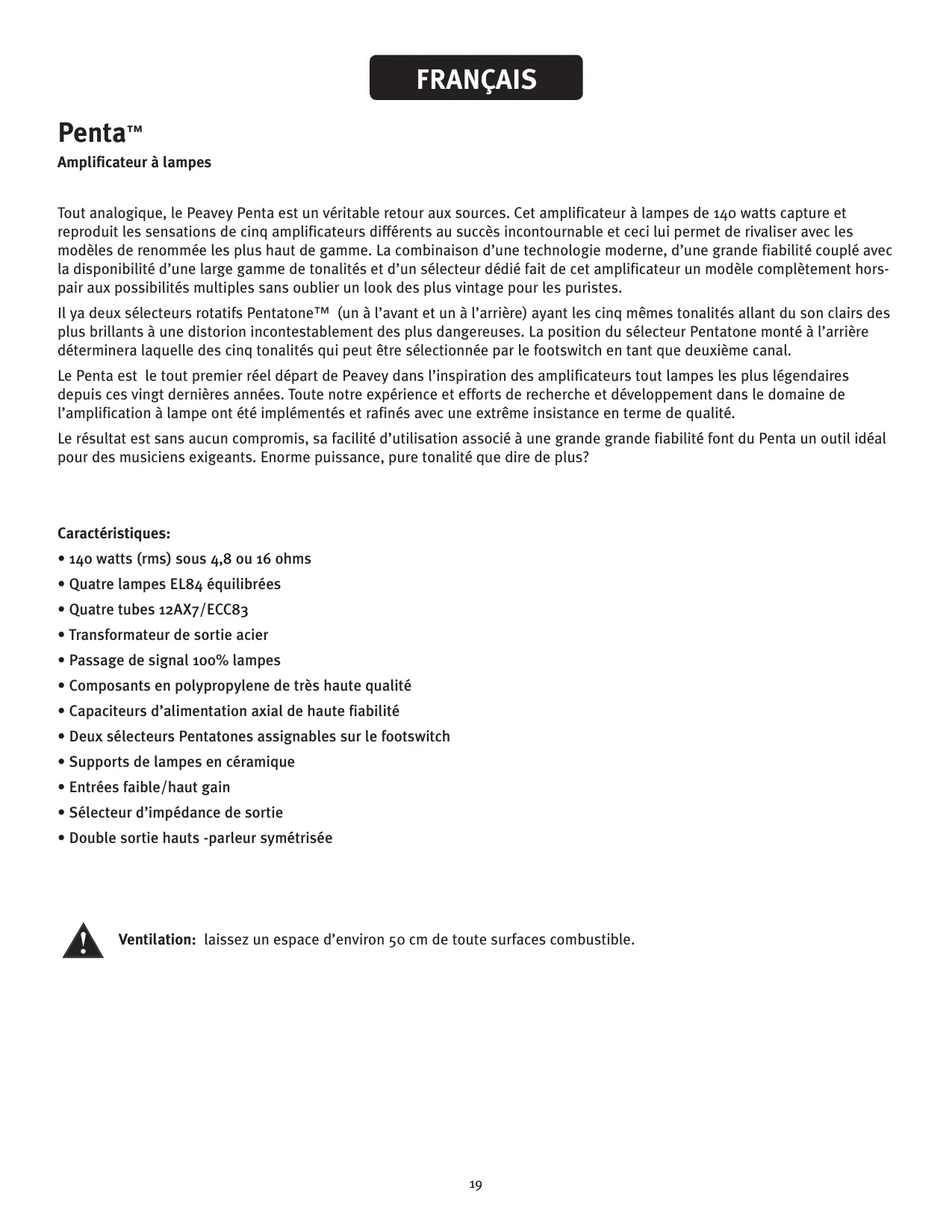

Amplificateur à lampes

Tout analogique, le Peavey Penta est un véritable retard aux sources. Cet amplificateur à lampes de 140 watts capture et produit les sensations de cinq amplificateurs différents au succès incontournable et ceci lui permet de rivaliser avec les modèles de renommée les plus haut de gamme. La combinaison d'une technologie moderne, d'une grande fiabilité avec la disponibilité d'une large gamme de tonalités et d'un sélecteur dédié fait de cet amplificateur un modèle complètement hors-pair aux possibilités multiples sans oublier un look des plus vintage pour les puristes.

Il y a deux sélecteurs rotatifs Pentatone™ (un à l'avant et un à l'arrière) ayant les cinq mêmes tonalités allant du son clair des plus brillants à une distortion incontestablement des plus dangereuses. La position du sélecteur Pentatone monté à l'arrière déterminera laquelle des cinq tonalités qui peut être sélectionnée par le footswitch en tant que deuxième canal.

Le Penta est le tout premier réel départ de Peavey dans l'inspiration des amplificateurs tout lampes les plus légendaires depuis ces vingt dernières années. Tout notre expérience et efforts de recherche et développement dans le domaine de l'amplification à lampe ont été implémentés et raffinés avec une extrême insistence en termes de qualité.

Le résultat est sans aucun compromis, sa facilité d'utilisation associée à une grande fiabilité font du Penta un outil idéal pour des musiciens exigeants. Enorme puissance, pure tonalité, que dire de plus?

Caracteristiques:

• 140 watts (rms) sous 4,8 ou 16 ohms
• Quatre lampes EL84 équilibrées
• Quatre tubes 12AX7/ECC83
• Transformateur de sortie acier. Passage de signal 100% lampes.
• Composants en polypropylène de très haute qualité
• Capaciteurs d'alimentation axial de haute fiabilité
• Deux sélecteurs Pentatones assignables sur le footswitch Supports de lampes en céramique
• Entrées faible/haut gain
• Sélecteur d'impédance de sortie
• Double sortie hauts-parleurs symétrisée

Ventilation : laissez un espace d'environ 50 cm de toute surface combustible.

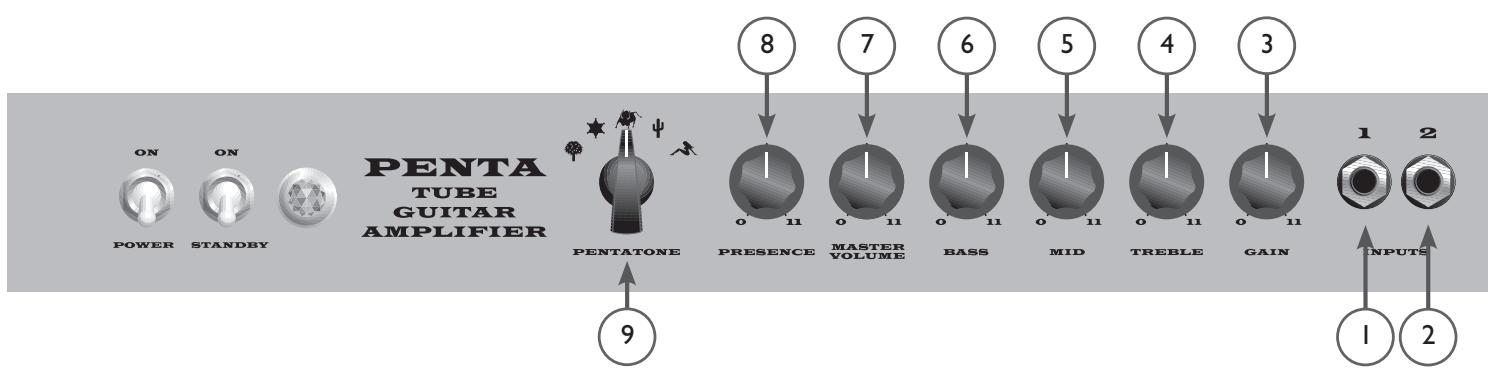

Entrée de haut gain (1)

Ceci est l'entrée normale destinée à la plupart des guitares. Il est supérieur de 6 dB à l'entrée de faible gain (2).

Entrée de faible gain (2)

Ceci est prévu pour les guitares ayant un haut niveau de sortie.

Gain (3)

Ceci contrôle le volume d'entrée de l'amplificateur et permet d'ajuster le niveau de distortion du préamplificateur.

Ceci est un contrôle passif de tonalité qui permet d'ajuster le niveau de hautes fréquences souhaité.

Ceci est un contrôle passif de tonalité qui permet d'ajuster le niveau de fréquences médium souhaité.

Ceci est un contrôle passif de tonalité qui permet d'ajuster le niveau de basses fréquences souhaitées.

Volume général (7)

Ceci contrôle le niveau général de l'amplificateur.

Présence (8)

Ce contrôle actif de tonalité ajuste le niveau d'amortissement des hautes fréquences dans l'étage de puissance.

Pentatonetm (9)

Ce sélecteur permet de sélectionner parmi les cinq tonalités proposées avec des structures de gain et combinaisons d'EQ différentes. Il y a un deuxième sélecteur Pentatone sur le panneau arrière (13) pour une assignation vers le footswitch.

PENTATONE

PRESENCE

MASTER VOLUME

BASS

MID

TREBLE

GAIN

INPUTS

Standby (10)

Cet interrupteur s'utilise pour conserver la température des tubes avant d'activer l'amplificateur. Il est recommandé de laisser chauffer les tubes pour une durée minimum de trois minutes avant d'activer le standby.

Cet interrupteur permet la mise sous tension de l'amplificateur.

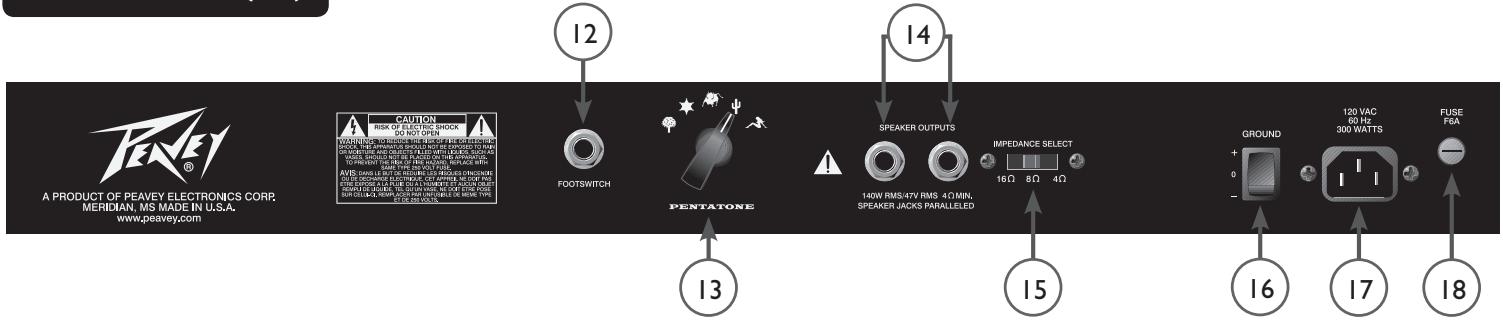

Pédalier de contrôle (12)

Cette entrée mono jack de 1/4 est prévue pour utiliser un footswitch à un bouton. Ceci crée la possibilité de passer de la tonalité sélectionnée sur le panneau avant à cette chose sur le panneau arrière.

Pentatonetm (13)

Ce sélecteur vous permet de choisir parmi les cinq tonalités disponibles pour l'assignation du footswitch.

Sorties pour enceinte (14)

Ces sorties jack mono de 1 / 4 " vous permettent de connecter les enceintes.

Sélecteur d'impédance (15)

Ce Sélecteur doit être positionné correctement en fonction des spécificités et de la configuration des enceintes utilisées. Si deux enceintes de 16 ohms sont utilisées, le sélecteur devra être positionné sur 8 ohm.

Terre (16)

Ce sélecteur de trois positions est utilisé en cas d'un problème de bruit. Essayer d'utiliser ce sélecteur pour éliminer les bruits liés à l'alimentation ou aux problèmes de masse.

Câble ligne (unités de 120V uniquement) (17)

Pour votre sécurité, nous avons incorporé câble de trois points avec une masse. Il est déconseillé d'enlever la prise de terre quelles que soient les circonstances. S'il vous est nécessaire d'utiliser votre amplificateur sans la masse, utilisez un adaptateur approprié. Ceci est un moyen d'éviter les risques de décharges électriques et d'électrocutions.

Fusible (18)

Un fusible de 6A / 250 amp est situé derrière le capuchon du porte-fusible. Celui-ci doit impérativement être remplacé par un modèle ayant les mêmes valeurs pour éviter tout dommage et bénéficier de l'application de la garantie. Si l'amplificateur grille les fusibles avec répétition, il doit être renvoyé vers un centre technique pour réparation.

AVERTISSEMENT : Le fusible doit être remplacé que lorsque le câble d'alimentation débranché.

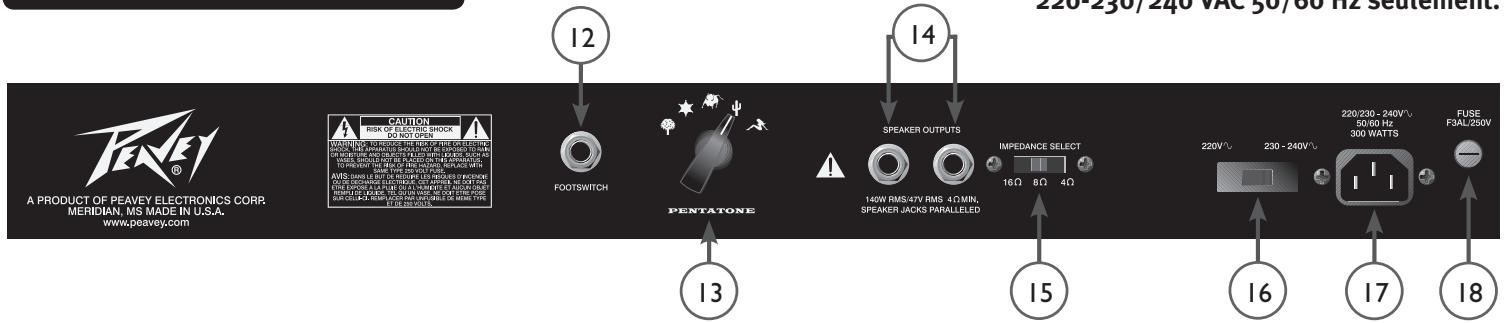

Pédalier de contrôle (12)

Cette entrée mono jack de 1/4 est prévue pour utiliser un footswitch à un bouton. Ceci crée la possibilité de passer de la tonalité sélectionnée sur le panneau avant à celle sur le panneau arrière.

Pentatonetm (13)

Ce sélecteur vous permet de choisir parmi les cinq tonalités disponibles pour l'assignation du footswitch.

Sorties pour enceinte (14)

Ces sorties jack mono de 1 / 4 "vous permettent de connecter les enceintes.

Sélecteur d'impédance (15)

Ce sélecteur doit être positionné correctement en fonction des spécificités et de la configuration des enceintes utilisées. Si deux enceintes de 16 ohms sont utilisées, le sélecteur devra être positionné sur 8 ohm.

Sélecteur de voltage (16)

Sélectionnez le voltage entre 220-230VAC ou 240VAC pour que l'amplificateur fonctionne correctement.

Cable ligne (unités de 120V uniquement) (17)

Pour votre sécurité, nous avons incorporé câble de trois points avec une masse. Il est déconseillé d'enlever la prise de terre quelles que soient les circonstances. S'il vous est nécessaire d'utiliser votre amplificateur sans la masse, utilisez un adaptateur approprié. Ceci est un moyen d'éviter les risques de décharges électriques et d'électrocutions.

Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit: (1) Le connecteur vert et jaune doit être connecté au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. (2) Le connecteur Bleu doit être connecté au terminal noté N, correspondant à la couleur noire du guide. (3) Le connecteur marron doit être connecté au terminal noté L, correspondant à la couleur rouge du guide.

Fusible (18)

Un fusible de F3A/250 amp est situé derrière le capuchon du porte-fusible. Celui-ci doit impérativement être remplacé par un modèle ayant les mêmes valeurs pour éviter tout dommage et bénéficier de l'application de la garantie. Si l'amplificateur grille les fusibles avec répétition, il doit être renvoyé vers un centre technique pour réparation.

AVERTISSEMENT : Le fusible doit être remplacé que lorsque le câble d'alimentation débranché.

Compartiment pour tubes:

Quatre tubes EL34 équilibrées

Quatre tubes 12AX7/ECC83

Puissance mesurée et charge d'impédance:

140 W (rms) sous 16, 8 et 4 ohms

Les sorties pour enceintes sont prévues pour une charge d'impédance minimale de 4 ohm.

Les spécifications suivantes sont mesurées à la fréquence de 1kHz avec les contrôles positionnés comme suit:

Bass, Treble et Mid EQ à 5

Master volume à 10

(le niveau nominal est obtenu avec un pré-gain à 5. Le niveau minimum s'obtient avec le pré-gain réglé sur 10.)

Section entrée préamplificateur (1ER canal):

Niveau d'entrée nominal: -20dBV, 1V RMS

Niveau d'entrée minimal: -20 dBV, 100mV RMS

Niveau d'entrée maximal: 6 dBV, 2V RMS

Rapport signal bruit du système:

(premier canal de 20Hz à 20KHz non balancé)

(pré-gain positionné au centre)

Plus de 80 dB en dessous de la puissance mesurée.

Égalisation:

Pré-réglage passif de basse, médium et aigues pour chaque mode

Pédalier de commande à distance (inclut)

Un bouton de construction ultra résistante.

Consommation électrique:

US: 300 watts, 60Hz, 120 VAC

Domestique: 300 watts, 50/60Hz, 220-230/240 VAC

Dimensions:

17.875" H x 21.375" L x 10.25" P

57.8 lbs (26.24 kg) avec le cordon d'alimentation.

Ces spécifications pourront être modifiées sans aucun préavis.
