MODE D'EMPLOI TRANSFORMER 212 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l’utilisateur la présence d’une tension dangereuse pouvant être d’amplitude suffisante pour constituer un risque de choc électrique. Ce symbole est utilisé dans ce manuel pour indiquer à l’utilisateur qu’il ou qu’elle trouvera d’importantes instructions concernant l’utilisation et l’entretien de l’appareil dans le paragraphe signalé. ATTENTION: Risques de choc électrique — NE PAS OUVRIR! ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l’intérieur aucune pièce pouvant être reparée par l’utilisateur. Confiez I’entretien et la réparation de l’appareil à un réparateur Peavey agréé.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n’exposez pas cet appareil à la

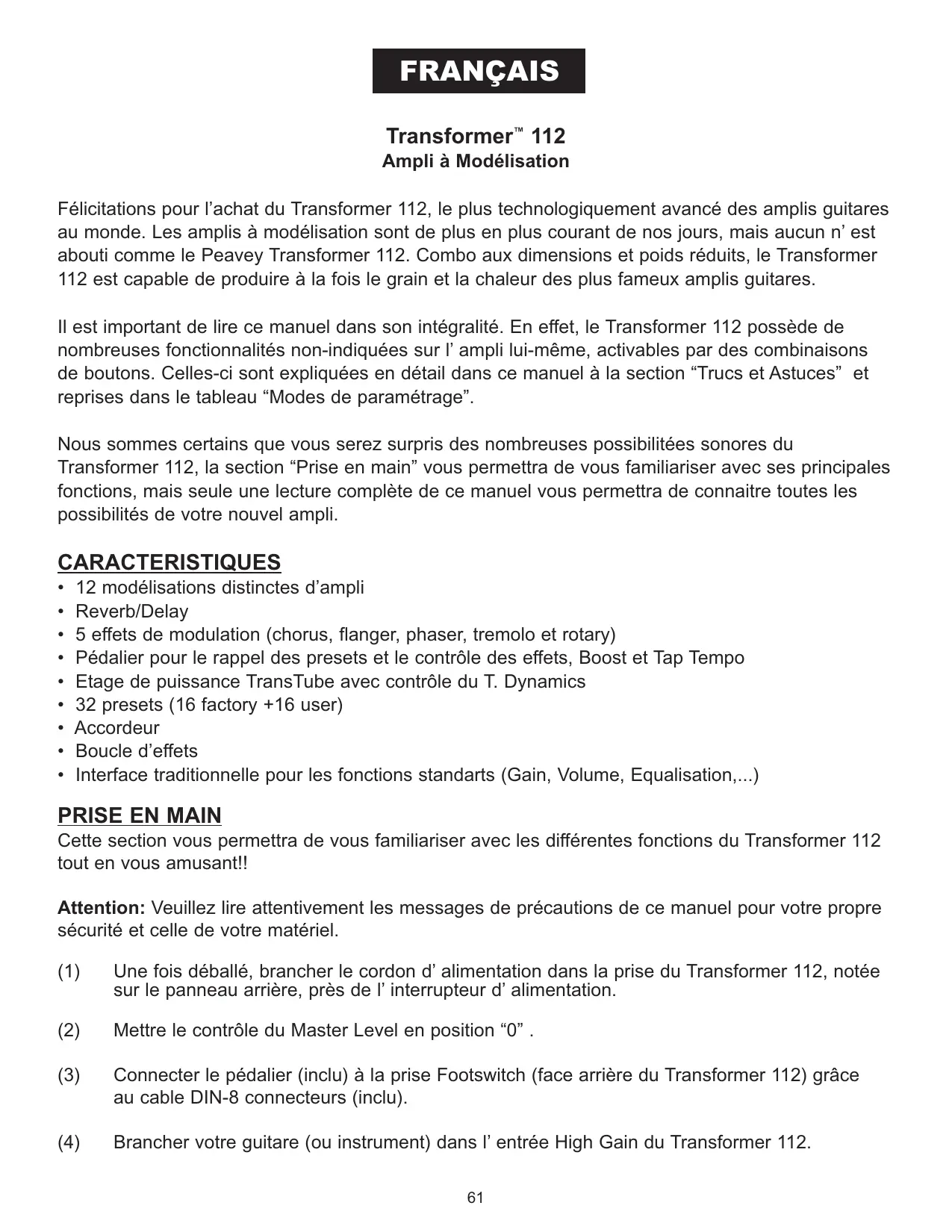

pluie ou à l’humidité. Avant d’utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel. FRANÇAIS Transformer™ 112 Ampli à Modélisation Félicitations pour l’achat du Transformer 112, le plus technologiquement avancé des amplis guitares au monde. Les amplis à modélisation sont de plus en plus courant de nos jours, mais aucun n’ est abouti comme le Peavey Transformer 112. Combo aux dimensions et poids réduits, le Transformer 112 est capable de produire à la fois le grain et la chaleur des plus fameux amplis guitares. Il est important de lire ce manuel dans son intégralité. En effet, le Transformer 112 possède de nombreuses fonctionnalités non-indiquées sur l’ ampli lui-même, activables par des combinaisons de boutons. Celles-ci sont expliquées en détail dans ce manuel à la section “Trucs et Astuces” et reprises dans le tableau “Modes de paramétrage”. Nous sommes certains que vous serez surpris des nombreuses possibilitées sonores du Transformer 112, la section “Prise en main” vous permettra de vous familiariser avec ses principales fonctions, mais seule une lecture complète de ce manuel vous permettra de connaitre toutes les possibilités de votre nouvel ampli. CARACTERISTIQUES

12 modélisations distinctes d’ampli Reverb/Delay 5 effets de modulation (chorus, flanger, phaser, tremolo et rotary) Pédalier pour le rappel des presets et le contrôle des effets, Boost et Tap Tempo Etage de puissance TransTube avec contrôle du T. Dynamics 32 presets (16 factory +16 user) Accordeur Boucle d’effets Interface traditionnelle pour les fonctions standarts (Gain, Volume, Equalisation,...)

PRISE EN MAIN

Cette section vous permettra de vous familiariser avec les différentes fonctions du Transformer 112 tout en vous amusant!! Attention: Veuillez lire attentivement les messages de précautions de ce manuel pour votre propre sécurité et celle de votre matériel. (1) Une fois déballé, brancher le cordon d’ alimentation dans la prise du Transformer 112, notée sur le panneau arrière, près de l’ interrupteur d’ alimentation. (2) Mettre le contrôle du Master Level en position “0” . (3) Connecter le pédalier (inclu) à la prise Footswitch (face arrière du Transformer 112) grâce au cable DIN-8 connecteurs (inclu). (4) Brancher votre guitare (ou instrument) dans l’ entrée High Gain du Transformer 112.

(5) Mettre l’interrupteur d’ alimentation sur “ON”. C’ est l’occasion de réinitialiser votre Transformer 112. Pour ce faire, allumer l’ ampli en maintenant enfoncées simultanément les touches STORE et USER. Cette manipulation réinitialise votre Transformer 112, effaçant toutes les modifications apportées aux programmes d’usine de votre ampli. (6) Mettre le volume de votre guitare sur sa position normale de jeu, ou “ouvert en grand” suivant votre habitude. (7) Progressivement, monter le niveau du Master Level en le tournant dans le sens horaire. Faites-le doucement, pour prévenir tout changement brusque du niveau de sortie, pouvant endommager votre audition. Nous recommandons de mettre l’ampli à bas volume pour votre premier tour d’horizon des presets, des différences de volume pouvant survenir entre-elles (8) Si vous préférez changer de preset sans brancher le footswitch, utilisez le sélecteur rotatif Preset Matrix de la face avant de votre Transformer 112. Après réinitialisation, le Transformer 112 s’ allumera sur la première preset d’ usine A1 et le pédalier en “Preset Mode”. Utilisez les boutons 1,2,3 et 4 ( marqués egalement A,B,C et D) pour changer de preset dans la bank A. Pour changer de bank, appuyez sur le bouton Bank et entrez dans le “Bank Mode”; une Led jaune clignotera pour vous indiquer votre bank actuelle. Dans ce mode, les boutons (1 à 4) ont une nouvelle fonction. Comme indiqués, ils permettent de sélectionner une autre bank (A à D).Une fois la bank désirée sélectionnée (en appuyant sur le bouton correspondant), le pédalier retourne en “Preset Mode”.Si cela vous parait confu, consultez la section Midi/Pédalier de ce manuel. Vous devriez maintenant être capable de vous balader dans les différentes banks et presets du Transformer 112. Une fois encore, il est important de lire la totalité de ce manuel pour connaitre l’étendue des possibilités de votre ampli.

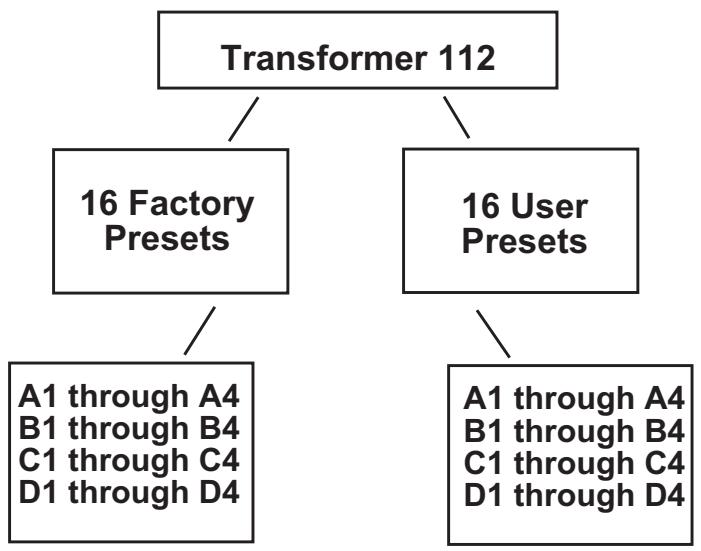

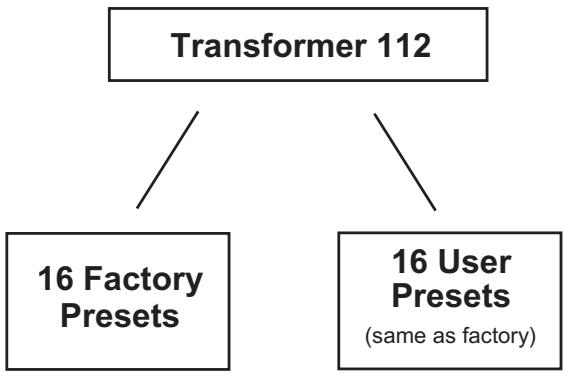

STRUCTURE DES BANKS ET PRESETS

Cette section décrit le principe de mémorisation du Transformer. Reportez-vous aux diagrammes pour une meilleure compréhension de la gestion des presets du Transformer 112. Le Transformer 112 possède 16 presets d’ usine (Factory) et 16 presets utilisateur (User). Au départ de Peavey, les 16 presets utilisateur sont identiques aux presets d’usine.Elles sont facilement modifiables et interchangeables. Transformer 112 16 User Presets 16 Factory Presets Factory Presets Les 16 presets “usine” permettent de se rendre compte des possibilités du Transformer 112 et donnent une bonne base de départ pour la recherche de vos sons. Toute modification sur une preset “usine” sera perdue quand une autre preset sera appelée. User Presets Les 16 presets “utilisateur” sont à l’origine identiques aux 6 presets “usine”. Elles sont très facilement modifiables et sauvegardables (sur la même ou une autre preset “utilisateur”). Pour passer des presets “usine” aux presets “utilisateur” et vice-versa, presser (et relacher rapidement) le bouton User de la face avant de votre Transformer 112. La Led a côté du bouton s’ allume pour signifier que vous êtes en mode “user”. Les presets “usine” et “utilisateur” sont divisées en 4 “banks” (A,B,C et D). Chaque “bank” regroupe 4 presets. On a donc [4 banks] x [4 presets] = 16 (ou de A1 a D4). Transformer 112 16 Factory Presets 16 User Presets Chaque preset, usine ou utilisateur, possède 2 mémoires de valeur pour chaques paramètres à l’exeption du sélecteur de type d’amplificateur (8) et du sélecteur de modulation (13). Nous les appellerons valeurs primaires et secondaires.Ces “doubles-mémoires” sont accessibles uniquement du pédalier, en passant en mode EFX. Ceci permet sur une même preset d’obtenir une multitude de combinaisons sonores accessibles du pédalier. Pour plus d’informations sur ce sujet, reportez-vous à la section Midi/Pédalier en page 13 de ce manuel. Important! Maintenant que vous avez une bonne compréhension du systême de gestion des presets du Transformer 112, il est important de garder 3 choses en mémoire pendant vos opérations Premièrement, vous pouvez modifier n’importe quelle preset(“user” ou “factory”) et la sauvegarder dans l’une des 16 presets “user”. Par exemple, vous pouvez changer le Pre-Gain de la preset “usine” A1 et sauvegarder le résultat sur la preset “utilisateur” B3. Bien sur, lorsque vous rappellerez la preset “usine” A1, La valeur de Pre-Gain reviendra a l’origine, la nouvelle valeur étant memorisée en preset “utilisateur” B3.

Deuxièmement,quand vous réinitialisez le Transformer 112, vous effacez toutes les modifications apportées aux presets “user”. Le Transformer 112 se retrouve alors comme à l’origine, les presets “usine” et “utilisateur” identiques. Troisièmement, chaque preset possède 2 mémoires par paramètre, accessibles du pédalier en mode EFX. FACE ARRIERE alimentation électrique L’alimentation électrique du Transformer 112 se fait par la face arrière (partie inférieure du chassis). A proximité de l’interrupteur (2), vous trouverez les caractéristiques d’alimentation propres à votre ampli. Il est important de respecter les valeurs annotées pour votre propre sécurité et celle de votre ampli.

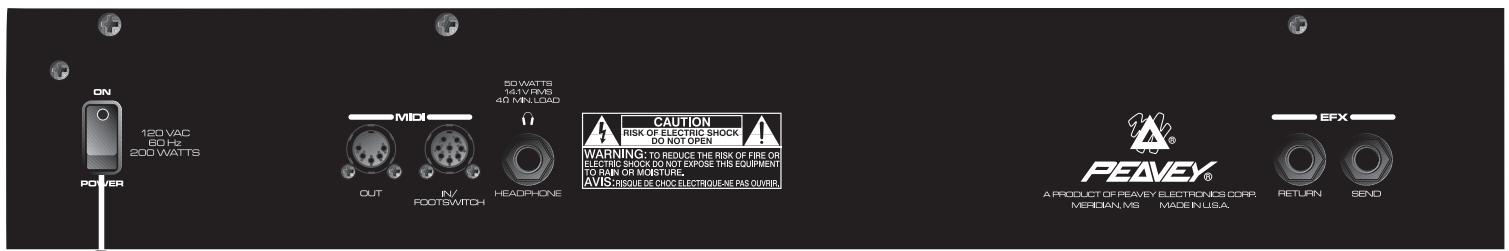

PRISE D’ ALIMENTATION (FACE INFERIEURE DU CHASSIS ARRIERE) Le Transformer 112 possède une prise d’ alimentation IEC permettant de connecter un cordon d’ alimentation standard (fourni). L’appareil doit toujours être relié a la terre. Votre sécurité en dépend.

INTERRUPTEUR D’ALIMENTATION

Mettre cet interrupteur sur “ON” pour mettre le Transformer 112 sous tension. Les Leds de la face avant et du pédalier (si connecté) s’ illumineront pour indiquer que l’appareil est alimenté.

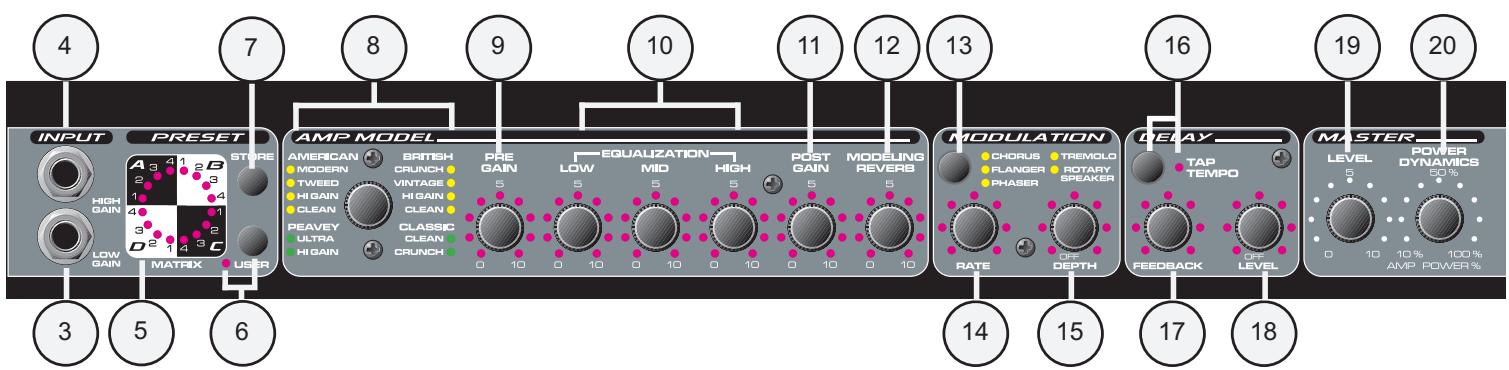

FACE AVANT La face avant du Transformer 112 regroupe les contrôles nécessaires pour créer et modifier vos sons. Le pédalier PFC 4 (fourni) quand à lui ne permet de controler qu’une partie des fonctions de la face avant mais est primordial pour l’accès aux mémoires secondaires. Nous allons maintenant développer ces fonctions, en indiquant si cela est le cas le contrôle du pédalier correspondant. Après cette section, vous connaitrez la fonction de chacun des contrôles ou connexions du Transformer 112.

JACK D’ENTREE

HIGH GAIN Entrée prévue pour la plupart des instruments.Son niveau est supérieur de 6 dB à celui de l’entrée “Low Gain”(4).

LOW GAIN Cette entrée est prévue pour les instruments à haut niveau de sortie pouvant causer une saturation (distorsion) indésirable sur l’entrée “High Gain”. Si les deux entrées sont utilisées simultanément, les niveaux sont de type “Low Gain”. PRESET SELECTEUR MATRIX Cet encoder rotatif permet de sélectionner les presets désirées. En fonction de la position du “User Switch”(6), il permet d’accèder à toutes les presets, “utilisateur” et “d’ usine”. Le sélecteur Matrix est divisé en 4 groupes (A, B, C et D), représentant les 4 banks. Les positions 1 - 4 et les Leds correspondantes dans chaque bank permettent d’activer la preset désirée. La preset active est toujours indiquée par la Led allumée correspondante, exeptée pendant la procédure de mémorisation (Store). En effet, durant cette procédure, la Led clignotante indique la preset de destination et non la preset utilisée. La fonction du sélecteur Matrix peut également être obtenue à partir du pédalier ou d’ un systême de contrôle Midi. Pour plus d’ informations à ce sujet, référez-vous à la section Midi/Pédalier de ce manuel.

INTERRUPTEUR/LED USER

L’interrupteur User permet de passer des presets “usine” aux presets “utilisateur” et viceversas. Cette fonction n’est accessible que de la face avant du Transformer 112, pas du pédalier. La Led située à côté de l’interrupteur s’allume lorsque vous êtes dans le mode “utilisateur” ou que vous modifiez un paramètre d’une preset “usine”. INTERRUPTEUR STORE Cet interrupteur est utilisé pour mémoriser les paramètres d’un son sur une preset définie, ou pour “déplacer” une preset existante. Lorsque vous voulez sauvegarder les paramètres d’un son, appuyez sur l’interrupteur une première fois. La Led active du sélecteur Matrix clignote en indiquant la preset actuelle. Si vous désirez sauvegarder vos paramètres sur la même preset, appuyez une deuxième fois sur l’interrupteur “Store”. Sinon, tournez le sélecteur Matrix jusqu’à la preset désirée. Lorsque la Led clignotante indique cette preset, appuyez une seconde fois sur l’interrupteur “Store”. Tous les paramètres seront enregistrés sur la nouvelle preset. Cette fonction n’est accessible que du panneau avant du Transformer 112. AMP MODEL

SELECTEUR DE TYPE D’AMPLIFICATEUR

Utilisez ce sélecteur rotatif pour choisir l’ampli que vous désirez modéliser. Les Leds autours du sélecteur indiquent toujours le type d’ampli modelisé pour la preset active. Le type d’ampli peut être modifié à tout moment en tournant le sélecteur (8) jusqu’à la position désirée. Si vous décidez de sauvegarder le nouveau type d’ampli utilisé, appuyez simplement 2 fois sur le bouton “Store”(7). Voici la liste des amplificateurs ainsi que leurs caractéristiques.

Amp Model Speaker Description PRE GAIN Le contrôle de Pre-Gain permet d’ajuster le niveau d’entrée du Transformer 112. Le tourner complètement (dans le sens horaire) donnera le gain maximum. En utilisant le pédalier en mode EFX, vous pouvez accèder à deux réglages différents en appuyant sur le bouton Boost (27) du pédalier. Pour plus d’informations sur ce sujet, référez-vous à la section Midi/Pédalier de ce manuel. EQUALISATION L’équalisation 3 bandes du Transformer 112 est directement liée à la position du sélecteur d’ampli (8). En effet, les caractéristiques d’équalisation diffèrent suivant le modèle d’ampli : certaines sont actives, d’autres passives et avec des choix de bandes passantes diffèrents. Le Transformer 112 simule l’équalisation et même les possibilités d’équalisation de l’ampli modèlisé. Simplement, ajuster l’équalisation sur le Transformer 112 revient à ajuster l’équalisation de l’ampli modèlisé. Cette caractéristique permet de reproduire très efficacement la palette sonore de l’ampli en question. Référez-vous au tableau de la page 8 pour connaitre les caractéristiques d’équalisation des amplis modèlisés. En utilisant le pédalier en mode EFX, vous pouvez accèder à deux réglages diffèrents en appuyant sur le bouton Boost (27) du pédalier. Pour plus d’informations sur ce sujet, référez-vous a la section Midi/Pédalier de ce manuel. POST GAIN Le contrôle de Post Gain permet de régler le volume pour chaque preset. En utilisant le pédalier en mode EFX, vous pouvez accéder à deux réglages différents en appuyant sur le bouton Boost (27) du pédalier. Pour plus d’informations sur ce sujet, référez-vous à la section Midi/Pédalier de ce manuel.

Ce contrôle ne doit pas être confondu avec celui du Master Level (19), qui détermine le volume général du Transformer 112. Le contrôle de Master Level affecte toutes les presets du Transformer 112, alors que celui de Post-Gain n’affecte que la preset designée.

MODELING REVERB Ce contrôle détermine la quantité de reverb présente dans le signal général. Le type et la tonalité de la reverb dépendent de la position du sélecteur d’ampli (8). En utilisant le pédalier en mode EFX, vous pouvez accéder à deux réglages différents en appuyant sur le bouton Reverb (30) du pédalier. Ces réglages peuvent prendre toutes les valeurs du contrôle de reverb, y compris “0”. Pour plus d’informations sur ce sujet, référez-vous à la section Midi/Pédalier de ce manuel. MODULATION

SELECTEUR DE MODULATION

Le sélecteur de modulation permet de déterminer l’effet de modulation actif sur la preset désignée. Vous pouvez choisir entre Chorus, Flanger, Phaser, Tremolo et Rotary Speaker. Cette fonction n’est pas accessible du pédalier. RATE/TAUX Ce contôle détermine le taux de modulation de l’effet sélectionné par le sélecteur de modulation (13). Tourner ce contrôle horairement pour augmenter le taux de modulation de l’effet sélectionné. Les valeurs de Taux (14) et de Profondeur (15) déterminent ensemble le rendu de l’effet. En utilisant le pédalier en mode EFX, vous pouvez accéder à deux réglages différents en appuyant sur le bouton Modulation (28) du pédalier. Les valeurs de Taux et de Profondeur changeront simultanément. Pour plus d’informations sur ce sujet, référez-vous à la section Midi/Pédalier de ce manuel.

DEPTH/PROFONDEUR Ce contôle détermine la profondeur de modulation de l’effet séléctionné par le selecteur de modulation (13). Tourner ce contrôle horairement pour augmenter la profondeur de modulation de l’effet sélectionné. Les valeurs de Taux (14) et de Profondeur (15) déterminent ensemble le rendu de l’effet. En utilisant le pédalier en mode EFX, vous pouvez accéder à deux réglages differents en appuyant sur le bouton Modulation (28) du pédalier. Les valeurs de Taux et de Profondeur changeront simultanément. Pour plus d’informations sur ce sujet, référez-vous à la section Midi/Pédalier de ce manuel. DELAY

BOUTON/LED TAP TEMPO

Le bouton Tap Tempo permet d’harmoniser l’effet Delay avec un rythme extérieur. Appuyez sur ce bouton plusieurs fois (au moins 2) “en rythme” pour changer la vitesse de répétition de l’effet Delay. La Led Tap Tempo située a côté du bouton correspondant permet une représentation visuelle du Tempo actuel. Cette fonction est également accessible du pédalier en mode EFX, en appuyant plusieurs fois sur le bouton Tap/Tempo de celui-ci. Pour plus d’informations sur ce sujet, référez-vous à la section Midi/Pédalier de ce manuel. NOTE: Vous pouvez utiliser dans la même manipulation les 2 boutons Tap/Tempo du Transformer 112 (face avant et pédalier). Ceci permet d’obtenir des temps de répétitions très brefs.

FEEDBACK Ce contrôle détermine le nombre de répétitions de l’effet Delay.Tourner ce contrôle horairement pour augmenter le nombre de répétitions. Les valeurs de Feedback (17) et de Level (18) déterminent ensemble le rendu de l’effet Delay. En utilisant le pédalier en mode EFX, vous pouvez accéder à deux réglages différents en appuyant sur le bouton Delay (29) du pédalier. Les valeurs de Feedback (17) et de Level (18) changeront simultanément. Pour plus d’informations sur ce sujet, référez-vous à la section Midi/Pédalier de ce manuel.

LEVEL Ce contrôle détermine le volume de l’effet de répétition (Delay). Tourner ce contrôle horairement pour augmenter le volume des répétitions. En utilisant le pédalier en mode EFX, vous pouvez accéder à deux réglages différents en appuyant sur le bouton Delay (30) du pédalier. Ces réglages peuvent prendre toutes les valeurs du contrôle de Level, y compris “0”. Pour plus d’informations sur ce sujet, référez-vous à la section Midi/Pédalier de ce manuel. MASTER LEVEL Ce contrôle détermine le volume de sortie du Transformer 112. Utiliser ce contrôle pour déterminer le volume “global” de l’ampli. Contrairement au Post-Gain (11), ce contrôle affecte toutes les presets de façon uniforme et n’est en aucun cas lié à une preset donnée. Il n’affectera pas le volume de la boucle d’effet.

POWER DYNAMICS Voici le contrôle commun à tous les amplis TransTube, le Peavey T.Dynamics. Il permet de “simuler” le rendu caractéristique d’un étage de puissance à lampes à différents rendements (de 10% a 100%). En diminuant sa valeur, on augmente la simulation de compression de l’étage de puissance.

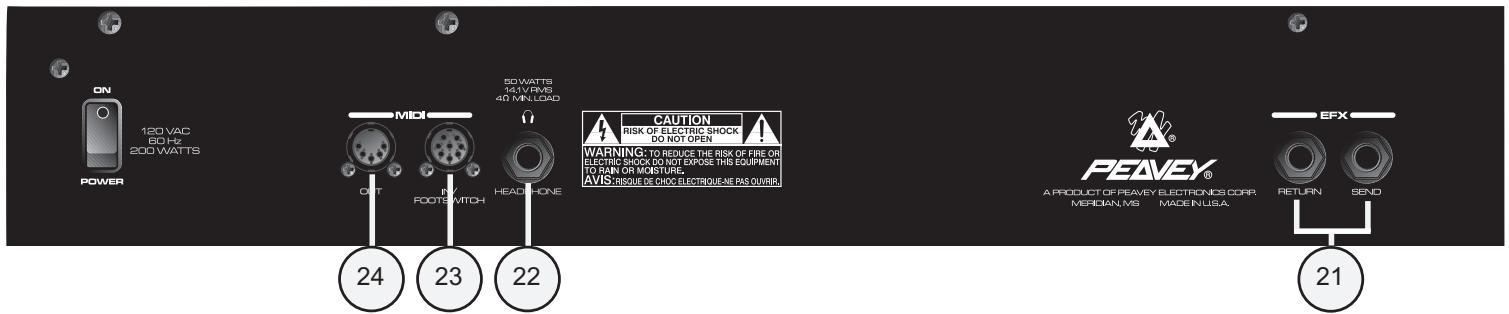

SEND/RETURN Cette paire de jacks 1/4" constitue la connectique de la “boucle d’effets” du Transformer 112. Le jack “send” est une sortie préampli du Transfomer 112, stéréo, à connecter par exemple aux entrées d’un processeur d’effet. Le jack “return” quand à lui est une entrée d’étage de puissance du Transformer 112, mono, à connecter par exemple à la sortie de ce processeur. On obtient alors une boucle d’effet, le signal quittant l’ampli (Send) pour y revenir (Return). Si vous voulez profiter de la stéréo de vos effets, vous pouvez reliez l’une des sorties de votre processeur au Transformer 112 (Return) et l’autre vers une autre source de diffusion (le Transformer 112 possède un étage de puissance mono).Le jack “send” est monté de tel sorte qu’une fiche “jack mono” introduite partiellement permet d’obtenir uniquement le signal “de droite”, alors que celui “de gauche” ira directement vers l’étage de puissance du Transformer

112. En envoyant le signal ainsi récupéré à un autre ampli, on obtiendra une diffusion stéréo.

Pour de plus amples informations sur ce sujet, reportez-vous aux diagrammes de la page 12.

HEADPHONE JACK/PRISE CASQUE

Ce jack 1/4" est prévu pour recevoir un casque standard. En utilisant ce jack, vous déconnectez automatiquement l’étage de puissance du Transformer 112; idéal pour les applications silencieuses. Bien que ce signal soit envoyé par un connecteur stéréo, il est mono, et vous entendez “à gauche” une réplique du signal “de droite”. MIDI

MIDI IN/PEDALIER

Le connecteur MIDI IN 8-broches DIN est prévu pour recevoir des informations envoyées par un controleur Midi. Il accepte tout aussi bien les cables Midi 5 et 8-broches. En utilisant le cable 8-broches (fourni), il permet de connecter le PFC 4 (pédalier fourni) tout en l’alimentant. Pour de plus amples informations sur ce sujet, référez-vous à la section Midi/Pédalier de ce manuel.

MIDI OUT Le connecteur MIDI OUT 5-broches DIN peut-être utilisé pour dupliquer les signaux d’interruption Midi recus en MIDI IN (23). Pour de plus amples informations sur ce sujet, référez-vous à la section Midi/Pédalier de ce manuel.

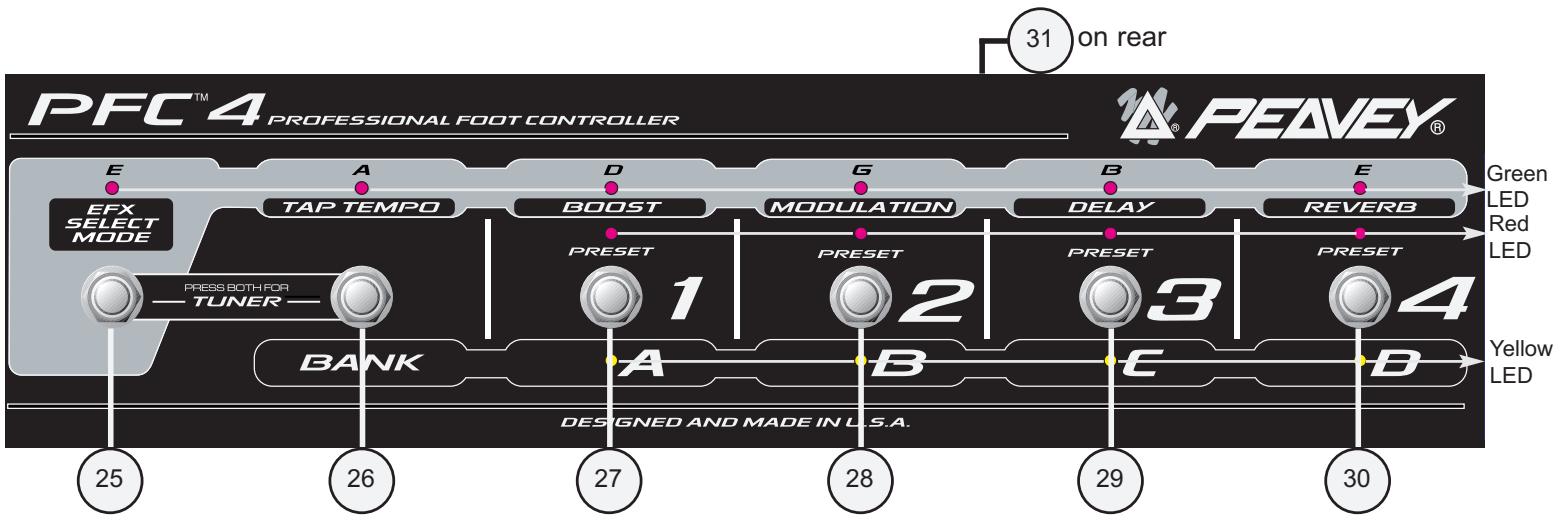

SECTION MIDI/PEDALIER

Le pédalier PFC 4 livré avec le Transformer 112 est un “monstre” de par ses possibilités. En effet, il permet a l’utilisateur de sélectionner ses Banks et Presets, de manipuler individuellement ses effets, son volume et de controler l’accordeur. Le PFC 4 fonctionne suivant 4 modes de contrôle: Tuner Mode (accordeur), Preset Mode, Bank Select Mode and EFX Select Mode. A la mise sous tension, le PFC 4 est par défault en Preset Mode. Les boutons numerotés (de 1 à 4) ont des fonctions différentes suivant le mode actuel du pédalier, celui-ci dépendant du statut des boutons EFX Select Mode (25) et Bank Mode/Tap Tempo (26). Nous allons maintenant développer les fonctions des différents boutons du pédalier PFC 4 suivant son mode de fonctionnement. Si un bouton n’est pas listé dans un mode, c’est qu’il n’a pas d’utilité dans ce mode. Les Leds du PFC 4 peuvent s’allumer en rouge, vert ou jaune, pour indiquer leurs fonctions actuelles; ces couleurs seront détaillées suivant chaque mode. 31 on rear PRESET MODE Le Preset Mode permet de sélectionner une preset parmis les 4 disponibles dans la banque actuelle de fonctionnement du Transformer 112. Dans ce mode, la banque actuelle est indiquée par la Led jaune. Si cette Led clignote, vous êtes alors en mode Bank Select. Le Bouton #25 permet de passer en EFX Select Mode (voir plus loin dans cette section), puis de revenir en Preset Mode . Le Bouton #26 permet de passer en Bank Select Mode (voir plus loin dans cette section), puis de revenir en Preset Mode . Les Boutons #27 a #30 permettent de sélectionner une preset parmis les 4 de la bank actuelle, marquée alors par une Led rouge Les Leds vertes (de faible intensité) indique le statut des valeurs correspondantes (mémoire primaire ou secondaire). Reportez-vous à la section EFX Select Mode pour plus d’informations (plus loin dans cette section). Les Leds rouges indiquent la preset active (1,2,3 ou 4). Les Leds jaunes indiquent la bank actuelle (A,B,C ou D).

BANK SELECT MODE

En appuyant sur le bouton Bank Select (26) depuis le Preset Mode, le Transformer 112 passe en mode Bank Select. Ce mode permet de sélectionner une autre bank (A,B,C ou D). Une Led jaune clignotante indique votre bank actuelle et que vous êtes en mode Bank Select. Le Bouton #25 permet de passer en mode EFX Select (voir plus loin dans cette section). Le Bouton #26 permet de passer en mode Preset. Les Boutons #27 a #30 permettent de sélectionner une bank, marquée alors par une Led jaune. Les Leds vertes (de faible intensité) indique le statut des valeurs correspondantes (mémoire primaire ou secondaire). Reportez-vous à la section mode EFX Select pour plus d’informations (plus loin dans cette section). Les Leds rouges indiquent la preset active (1,2,3 ou 4). Les Leds jaunes indiquent la bank actuelle (A,B,C ou D).

EFX SELECT MODE

En appuyant sur le bouton EFX Select (25) depuis les modes Bank ou Preset, le Transformer 112 passe en mode EFX Select. Ce mode permet de choisir entre les valeurs primaires et secondaires des mémoires de paramètres d’effets. La Led verte “EFX Select Mode” indique que vous êtes dans ce mode.

Le Bouton #25 permet de passer en mode Preset. Le Bouton #26 prend la même fonction que le bouton Tap/Tempo (16) de la face avant du Transformer 112. Appuyez sur ce bouton “en rythme” (au moins 2 fois) pour régler la vitesse de l’effet de répétition. Ils peuvent être utilisés conjointement pour obtenir des temps de répétition très brefs. Le Boutons #27 permet de choisir entre les 2 mémoires pour les valeurs de Pre Gain (9), Equalisation (10) et Post Gain (11). Le Boutons #28 permet de choisir entre les 2 mémoires pour les valeurs de Rate (14) et Depth (15) de l’effet de modulation. Le Boutons #29 permet de choisir entre les 2 mémoires pour les valeurs de Feedback (17) et Level (18) de l’effet de répétition. Le Boutons #30 permet de choisir entre les 2 mémoires pour les valeurs de Modeling Reverb (12). Les Leds vertes indiquent le statut des valeurs correspondantes (mémoire primaire ou secondaire). Une Led alluméee indique que les valeurs concernées sont les mémoires secondaires, sinon (Led éteinte) les valeurs sont les mémoires primaires. Note: La Led Tap/Tempo clignote pour indiquer la vitesse de répétition actuelle Les Leds rouges (faible intensité) indiquent la preset active (1,2,3 ou 4). Les Leds jaunes (faible intensité) indiquent la bank actuelle (A,B,C ou D).

TUNER MODE/ACCORDEUR

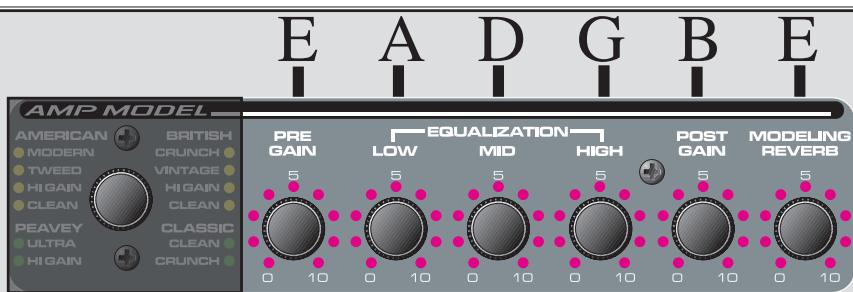

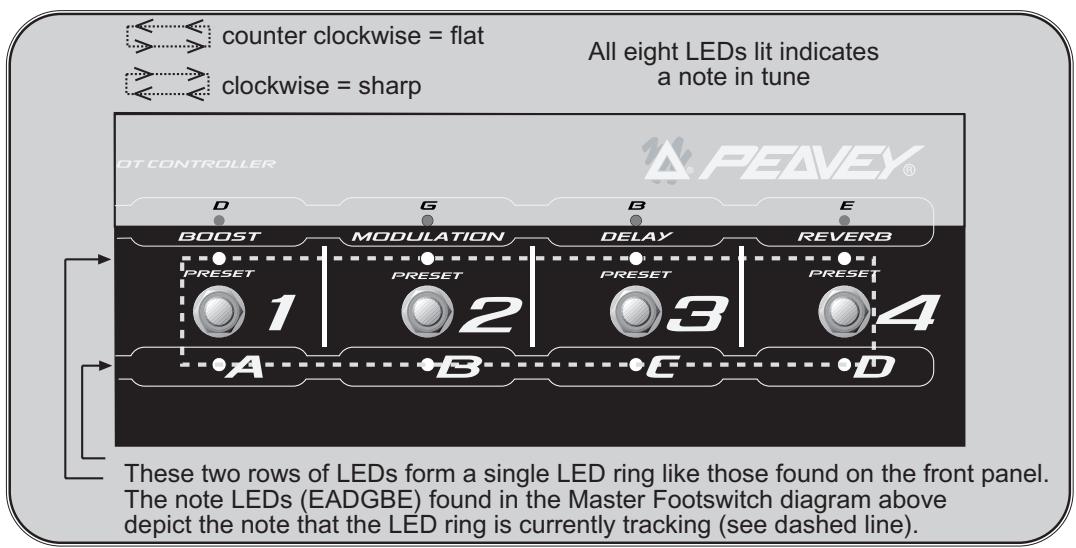

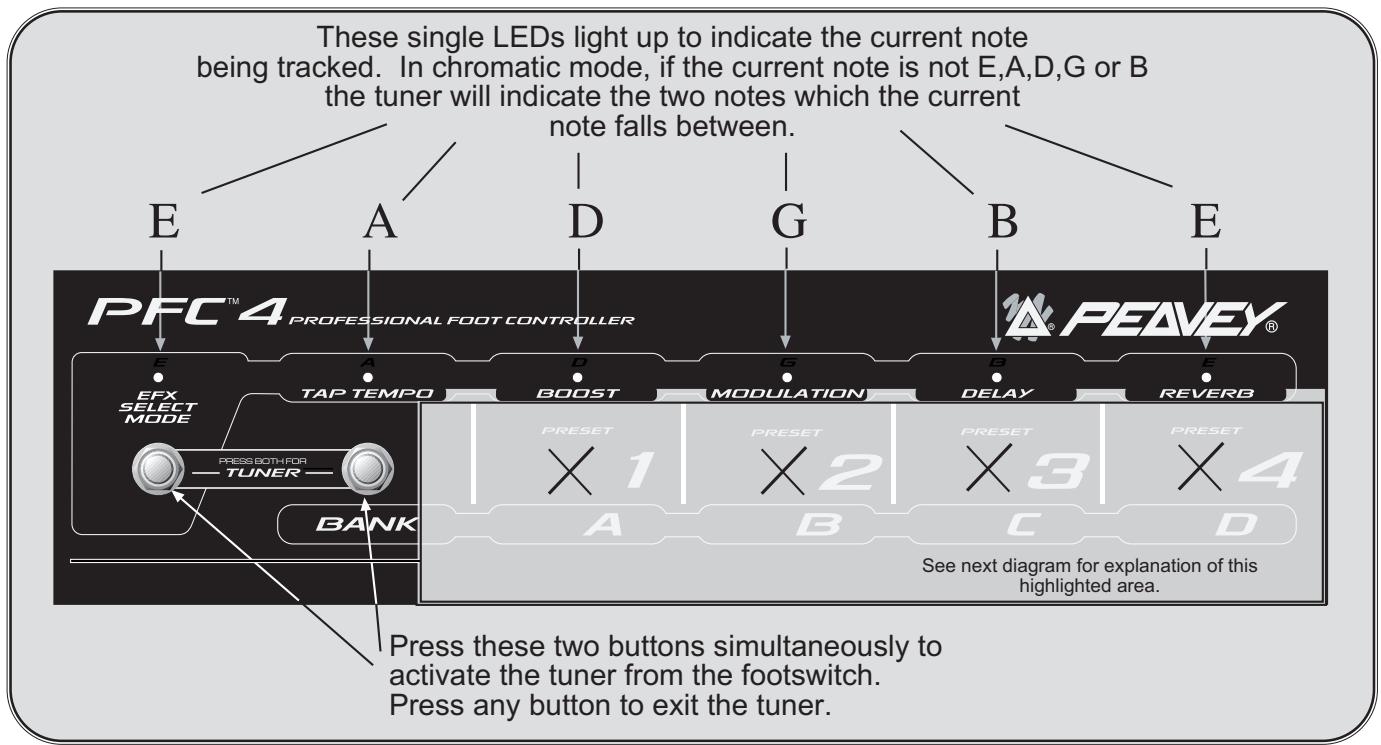

Appuyez simultanément sur le bouton EFX Select (25) et le bouton Bank Select (26) pour passer en mode Tuner (quelque soit le mode de départ). Les 4 Leds jaunes clignotent faiblement pour indiquer que le Mode est actif et que le Transformer 112 attend un sigal (une note). Cette section ne décrit que les fonctions du pédalier dans ce mode, pour plus d’informations sur l’accordeur du Transformer 112, reportez-vous au début de la section Applications et Procédures plus loin dans ce manuel. Depuis le mode Tuner, appuyez sur n’importe quel bouton pour revenir au mode précedent, sur la preset précédente. Les Leds vertes indiquent la note recue par le Transformer 112. En mode chromatique, si la note jouée n’est pas “standard” (Mi, La, Ré, Sol ou Si), le Transformer 112 vous indiquera l’interval dans lequel elle se trouve en activant 2 Leds consécutives (les 2 bornes de l’interval). Les Leds rouges et jaunes indiquent votre position par rapport à la note indiquée par la (ou les) Led(s) verte(s). En formant virtuellement un cercle, le sens de rotation des Leds vous donne votre “hauteur” (rotation dans le sens horaire, vous êtes trop “bas”; rotation à l’inverse, vous êtes trop “haut”) et la vitesse de rotation vous indique l’interval entre votre note et celle indiquée par la (ou les) Led(s) verte(s) (rotation rapide, grand interval; rotation lente, petit interval). Lorsque vous êtes accordé, toutes les Leds rouges et jaunes s’illuminent en même

temps.Les Leds jaunes s’illuminent faiblement à l’entrée dans le mode Tuner. A la première note jouée, elles prennent la fonction décrite ci-dessus.

CONNECTEUR DIN Ce connecteur 8-broches DIN est utilisé pour le transfert d’informations entre le pédalier et le Transformer 112. Certaines fonctions, comme l’accordeur, utilisent également ce connecteur. Pour profiter pleinement des possibilités de votre Transformer 112, nous vous conseillons d’utiliser le connecteur Peavey fourni.

Transformer 112 Applications/Procédures Nous allons traiter dans cette section quelques manipulations usuelles. Etant donné que la première étape est souvent l’accordage, nous allons tout d’abord détailler le fonctionnement de l’accordeur du Transformer 112. Vous devez d’abord suivre les étapes 1 à 6 de la section Prise en Main de ce manuel. Notes Le Transformer 112 possède un accordeur fonctionnant suivant 2 modes: Guitare et Chromatique. Les informations de l’accordeur sont visibles à la fois du panneau avant du Transformer 112 et du pédalier PFC 4. Panneau Avant Vous pouvez accéder à l’accordeur (Tuner Mode) à tout moment en appuyant simultanément sur les boutons User (6) et Store (7) du Transformer 112. Par défaut, l’accordeur est en mode “Guitare”. (voir Modes Guitar/Chromatic à la page 18 de ce manuel). L’illustration ci-dessous montre la fonction des Leds du panneau avant en mode Tuner. PANNEAU AVANT EN MODE ACCORDEUR: Pédalier Le pédalier et la face avant du Transformer 112 fonctionnent simultanément pour l’accordage. Le fait que le PFC 4 ne dispose pas d’un système de Leds aussi complet l’oblige à une double utilisation de celles existantes. Référez-vous aux schémas ci-dessous pour connaitre quels Leds et boutons sont utiles en mode “Tuner”. Pour accéder au mode Tuner depuis le pédalier, appuyer simultanément sur les boutons EFFECTS SELECT MODE (25) et BANK SELECT MODE (26). Les Leds jaunes s’allument alors faiblement pour indiquer que vous êtes en mode Tuner. Les lettres E, A, D, G, B et E marquées sur le pédalier correspondent aux 6 notes d’une guitare (notation anglo-saxonne) accordée normalement. Les Leds vertes correspondantes ont une fonction différente suivant le mode d’accordage, que vous trouverez détaillé en page suivante. NOTE: Les 4 Leds jaunes allumées faiblement indiquent que l’accordeur “attend” le signal à accorder. Modes d’accordeur Lorsque le Transformer 112 est en Tuner Mode, appuyez sur bouton Tap Tempo de la face avant pour passer de l’accordeur “guitar” À l’accordeur “chromatique” et vice-versa. En Mode Guitar, l’accordeur du Transformer 112 agit comme un accordeur automatique standard. Il recherche et détermine automatiquement la note que vous devez obtenir pour vous accorder (Mi, La, Ré ,Sol ou Si). En d’autres mots, vous n’avez pas à “entrer” la note voulue, le Transformer 112 indiquera toujours la note d’accordage la plus proche de la note effectivement jouée. Il indiquera de même si cette dernière est trop “haute” ou “basse” grâce au sens de clignotement des Leds. En Mode Chromatic, l’accordeur du Transformer 112 donnera la position de la note jouée quellequ’elle soit. Si vous jouez un Fa# sur la corde de Mi grave, l’accordeur reconnaitra un Fa# et vous donnera votre position par rapport au Fa# par le même système de Leds cligotantes que précédemment. Il est important de noter que le Transformer 112 peut uniquement vous signifier l’interval de votre position (dans la gamme). Pour reprendre l’exemple ci-dessus, si vous jouez un Fa# sur la corde de Mi grave, les Leds de Mi et La s’allumeront ensemble pour vous confirmer que la note jouée se trouve entre ces deux références. De part ce fait, l’accordeur du Transformer 112 est sensitif à l’octave de la note jouée. En effet, si vous rejouez un Fa# mais cette fois sur la corde de Ré, ce seront les Leds de Ré et Sol qui s’illumineront. NOTE: Si vous désirez sauvegarder votre mode d’accordage, appuyez sur Store après l’avoir sélectionné (en restant en Mode Tuner).

TOP SECRET Trucs et Astuces Cette section est destiné aux utilisateurs ayant une bonne connaissance des amplis guitare traditionnels. Le Transformer 112 doit son nom à son extraordinaire polyvalence sonore. Nous allons développer ici quelques possibilités du Transformer 112 qui ne sont pas annotées sur l’ampli luimême, pour éviter la confusion des manipulations. Ces possibilités découlent de la conception du Transformer 112; elles ne sont pas évoquées dans les descritifs ses contrôles. Choix de couleur de diffusion (simulateur de HP) Une des plus intéressantes possibilités est le changement de la couleur sonore dû à la configuration de sa diffusion. Par exemple, si vous modélisez un ampli americain équipé d’un 212 en diffusion et que vous voudriez entendre cet ampli sur un 412, rien de plus facile....Il vous suffit de suivre la manipulation ci-dessous.

1. Sélectionner la preset désirée grâce au selecteur Matrix (5).

2. Sélectionner le modèle d’ampli que vous désirez modéliser grâce au sélecteur de type

3. Presser en maintenant enfoncé le bouton User (6), attendre quelques secondes.

4. Sélectionner la configuration de HP que vous voulez lui assigner (référez-vous au tableau

de la page 8) grâce au sélecteur de type d’ampli (8).

5. Relacher le bouton User (6).

Vous venez de “créer” votre propre configuration de diffusion!! Ajustez les différents contrôles de Gain, Equalisation et effets suivant vos goûts, puis appuyez 2 fois sur le bouton Store (7) pour sauvegarder vos modifications. Vous pouvez également changer l’emplacement de sauvegarde, pour ce faire, sélectionnez le grâce au sélecteur Matrix (5) entre les deux pressions sur le bouton Store (7) Avec cette fonction, vous êtes virtuellement capable d’essayer toutes les combinaisons Ampli/HP disponibles sur la marché à l’heure actuelle!! Gel de l’effet de modulation Cette fonction n’est accessible que des presets utilisant les effets de modulation Phaser ou Flanger. Elle permet de “geler” la rotation de l’effet, en gardant la couleur de tonalité choisie. En effet, ces 2 effets utilisent un processeur appelé Comb Filtering, qui transforme la tonalité du son à une vitesse donnée (Rate). Imaginez que vous êtes en train d’utiliser l’effet Phaser à un taux très bas (Rate) sur une preset. Vous pouvez entendre que l’effet produit comme une longue boucle modifiant la tonalité en fonction du temps. La manipulation ci-dessous vous permet de “geler” la modification de tonalité ainsi obtenue.

Sélectionner une preset ou l’effet de modulation est de type Phaser ou Flanger.

Placer le pédalier en mode EFX en appuyant sur le bouton EFX Select Mode (25)

Si la Led verte de Modulation (sur le pédalier) n’est pas active, appuyer sur le bouton Modulation (28) du pédalier pour passer en mémoire secondaire, sinon allez a l’étape suivante.

Positionner le contrôle de Profondeur d’effet (15) suivant votre gout.

Positionner le contrôle de Taux d’effet (14) suivant votre gout.

Appuyer sur le bouton de modulation (28) pour “éteindre” la Led correspondante (revenir sur la mémoire primaire).

Mettre le contrôle de Profondeur d’effet sur la même position que précédemment, et le contrôle de Taux d’effet sur sa position minimale. Ceci laisse l’effet actif mais empêche sa “rotation” de tonalité, il est “gelé”.

Vous pouvez activer ou désactiver la “rotation” de l’effet en appuyant sur le bouton de Modulation (28) Il est intéressant de noter que lorsque vous “gelez” la rotation de l’effet de modulation, celui-ci garde ses propriétés de filtre de tonalité. De même quand vous “dégelez” celle-ci, la rotation reprend à l’endroit ou vous l’avez laissée. Cette fonction est particulièrement interressante car elle vous permet de mettre en route et d’arrêter un effet de rotation (Phaser ou Flanger) sans variation sonore indésirable. Le Transformer 112 ne gardera pas en mémoire la position de l’effet dans la rotation, ce qui est compréhensible par la propriété ci-dessus. A chaque pression sur le bouton de modulation (28) pour passer en mémoire primaire (pour éteindre la Led correspondante), les proprietés du moment seront conservées. Pour bien percevoir cette fonction, nous vous conseillons de l’essayer en réglant les contrôles de Rate et de Depth respectivement sur 9 et 12 “heures”. Accordage en Mib Le Transformer 112 vous permet facilement d’accorder une guitare un demi-ton en dessous de l’accordage standard. Cet accordage, très courant dans les musiques contemporaines, est très facilement exécutable en utilisant la procédure ci-dessous.

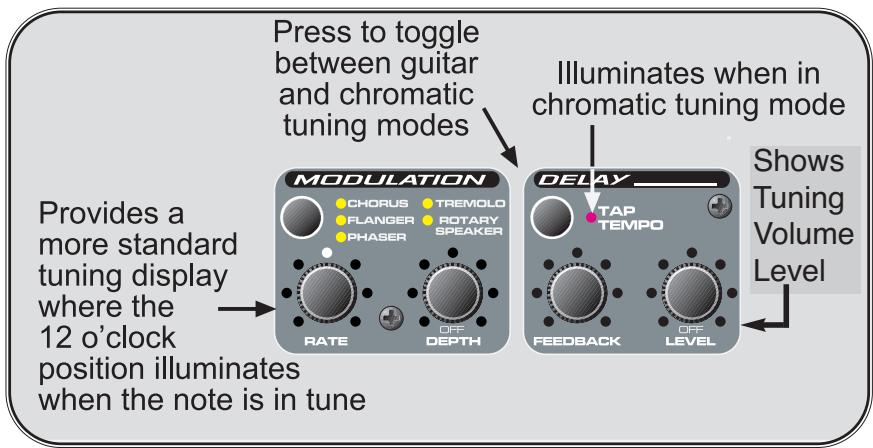

1. Appuyer sur les boutons Store (7) et User (6) simultanément pour entrer en mode

2. Appuyer une fois de plus sur le bouton User (6) pour “descendre” l’accordeur d’un

demi-ton (Si la Led User est allumée, vous êtes en accordage “Mib”) L’accordeur du Transformer 112 restera “calé” ainsi tant qu’il sera actif. Il reviendra en mode “normal” au prochain passage en mode Accordeur.

TOP SECRET Si vous désirez mémoriser vos paramêtres d’accordage, appuyez sur la touche Store avant de quitter ce mode. Encore du Gain ! Cette manipulation vous permet d’avoir une valeur de Pre-Gain supplémentaire, controlable par un simple interrupteur. En effet, en insérant un Footswitch (interrupteur au pied) dans l’entrée Low Gain (la guitare étant branchée en High Gain), vous accédez à deux valeurs de gain différentes en fonction de son état (Footswitch ouvert ou fermé). L’interrupteur utilise doit être de type on/off et posséder un cable de raccord blindé (Peavey part #5100).

Transformer 112 Mode de parametrage Référez-vous au tableau ci-dessous pour connaitre les contrôles concernés. Les 3 modes (Patch, Global et Tuner) sont indiqués en haut des colonnes,ainsi que la manipulation pour y accéder. Lorsqu’ un signe “-” est placé, le contrôle n’a pas de fonction particulière dans ce mode. Les valeurs des paramètres sont détaillées à la suite de ce tableau. Contrôle ou Bouton Details:(Les valeurs données entre [ ] évoquent la position horaire du contrôle.) Patch Mid Shift Frequency - La valeur dépend du modèle d’ampli. EQ Actives (Peavey Ultra / Am. Modern) vont de 300 Hz. à 940 Hz. par tranche de 20 Hz. Flanger Delay Time va de 0.2 ms à 5.0 ms par tranche de 0.2 ms. (Par défault 2.0 ms quand le Flanger est sélectionné.) Flanger Feedback va de 0 à 96% par tranche de 4%. (Par défault 74% quand le Flanger est sélectionné.) Delay Treble Rolloff par défault (Led éteinte). Permet de passer à un effet de répétition à tonalité plus grave (Effet d”Echo à Bande”). Delay Time Scale sera réinitialisé à la valeur de Tap/Tempo. Variation par la suite de cette valeur de +/-50%. Delay Stereo Separation va de 0 à 100 ms par tranche de 4 ms. (Ce paramètre s’applique au signal de droite). Par défault : 20 ms.

Global MIDI Channel va de 1 (Sélecteur Preset Matrix Led A1) à 16 (Sélecteur Preset Matrix Led D4). Le pédalier continuera de fonctionner. Les messages d’interruption Midi seront envoyés sur ce canal (et aucun autre). Par défault : Canal = 1 User on Powerup - Par défault le mode de presets “Usine” (Led éteinte). Activer pour démarrer en mode de presets “Utilisateur”. Bank Select Style sera : 0 = (Par défault) sélectionne le même numéro de preset dans la nouvelle bank [7:00/min] 1 = sélectionne la première preset de la nouvelle bank [12:00] 2 = attend le choix de l’utilisateur pour la sélection [5:00/max] Footswitch All-Info sera : 0 = N’active que les Leds du mode actif (Vertes, Rouges ou Jaunes). Moins d’information, moins de confusion. [7:00/min] 1 = (par défault) Active en plus faiblement les sélections des autres modes (Ex: les Leds Vertes en dehors du mode EFX). [12:00] 2 = Active les Leds ci-dessus, mais toutes au maximum. Idéal pour les applications en faible luminosité. [5:00/max] Mono / Stereo - Mono par défault [7:00/min]. Positionner sur [5:00/max] pour enclencher la stéréo (utilisation du connecteur FX Send). Noise Gate Sensitivity - Contrôle la vitesse d’action du Noise Gate. (sens horaire : augmenter la valeur, réaction plus rapide). Noise Gate Threshold - Contrôle le seuil du Noise Gate. (sens horaire : augmenter la valeur du seuil de coupure). Tuner Store Tuner Tweaks - L’accordeur ne sauvegardera pas vos préférences tant que vous n’appuirez pas sur le bouton Store (une fois). E mode - Appuyer sur le bouton USER pour passer de l’accordage standard (Mi) à celui en Mib. La Led s’active en mode Mib. Les notes de référence de l’accordeur passeront toutes un demi ton plus bas - Valable également en mode d’accordage chromatique. Chromatic mode - Appuyer sur le bouton TAP pour passer l’accordeur du mode normal au mode chromatique. La Led correspondante s’active en mode chromatique. Tuner Volume - Par défault en position [12:00]. Permet de controler le volume du signal pendant l’accordage. La position minimale coupera complètement le volume de sortie (accordage silencieux).

Transformer 112 Implémentation MIDI Le Transformer 112 est prévu pour répondre à tous les besoins d’un utilisateur d’ampli guitare. Néanmoins, il est possible de lui adjoindre n’importe quel systême Midi et de les faire interagir. Nous allons développer ici les différentes caractéristiques de l’implémentation Midi du Transformer 112. Canaux MIDI du Transformer 112 Par défault, le canal MIDI du Transformer 112 est le canal 1 (après réinitialisation). Ceci veut dire que tous les messages reçus sur un autre canal seront ignorés, et que tous les messages générés utiliseront ce canal. Pour changer ce canal Midi, gardez enfoncé le bouton STORE (pendant au moins 1 seconde) et (en le gardant enfoncé) selectionnez le nouveau canal grâce au sélecteur Matrix. MIDI Out et MIDI Through Si vous désirez utiliser un deuxième Transformer 112 pour les opérations Stéréo, vous pouvez les controler avec le même pédalier, en reliant le MIDI OUT du premier au MIDI IN du second. Ils répondront ensemble aux changements de preset, d’effet, de Tap/Tempo,etc...Même si le signal arrive dans le EFX Return (pas de passage dans le pré-ampli du deuxième Transformer), il est important d’avoir les mêmes configurations car la sélection du type d’ampli à modéliser influe également sur les caractéristiques de l’ampli de puissance du Transformer 112. En effet, la sortie MIDI OUT du Transformer 112 “duplique” les signaux recus en MIDI IN (à l’exeption de certains messages systême utilisés par le Transformer). Cette sortie MIDI OUT est désignée comme une “Soft-Through” (contrairement à une sortie “Hard-Through” (générallement notée MIDI THRU) qui duplique tous les messages). Si vous possédez d’autres appareils utilisant la norme Midi et équipés de “Hard-Through”, il est judicieux de les connecter entre le PFC 4 et le Transformer 112 (dans le chainage Midi). Synchronisation des Presets avec un processeur externe Vous devez posséder un processeur d’effet programmable MIDI si vous voulez l’utiliser dans la boucle d’effet du Transformer 112. Si vous voulez que votre processeur “suive” les sélections de preset, connectez grâce à un cable Midi les MIDI OUT (Transformer 112) et MIDI IN (processeur externe). Les 16 premières presets du processeur d’effet “s’aligneront” sur les 16 presets du Transformer 112. Pour ceci, le canal MIDI du processeur d’effet externe doit être reglé sur “OMNI” ou correspondre à celui du Transformer 112. Sauvegarde des paramètres de preset Vous pouvez sauvegarder vos paramètres de sons des presets via un ordinateur, un séquenceur ou toute autre “librairie” Midi. Pour ce faire, connectez un cable MIDI entre les MIDI OUT (Transformer

112) et MIDI IN (“appareil de sauvegarde”).Pour commencer l’envoi des informations du Transformer

112, gardez enfoncé le bouton Tap/Tempo, en appuyant sur le bouton MODULATION. Les Leds du Transformer 112 s’éteignent durant 1 à 2 secondes avant de refonctionner pour confirmer l’opération. NOTE: La taille de la mémoire des paramètres du Transformer 112 est de 1 Ko.

Vous pouvez également déclencher cette opération depuis votre “appareil de sauvegarde” (si il le permet). Il vous faut dans ce cas utiliser deux cables MIDI entre celui-ci et le Transformer 112 (un cable par sens d’échange de données). Vous trouverez les correspondances de programmation hexadecimale dans le tableau en fin de ce manuel. Il est également possible de n’envoyer que les paramètres d’une preset (appuyez sur USER avec TAP enfoncé) ou que les paramètres “géneraux” (canal MIDI, mode Stéréo,...; appuyez sur STORE avec TAP enfoncé) Messages d’interruptions MIDI Le Transformer 112 acceptera les messages ci-dessous (S’ils sont envoyés sur son canal MIDI).

• Program Change - Cx nn
• Bank Select - Bx 20 nn
• Volume Général - Bx 07 nn avec x = MIDI channel - 1, nn = 00-0F pour les presets A1-D4 avec x = MIDI channel - 1, nn = 00 pour Factory, 01 pour User avec x = MIDI channel - 1, nn = 00-7F de “0” au maximum NOTE: Le “Volume Général” sera localisé après le pré-ampli et l’équalisation, mais avant les effets. Les autres messages d’interruption seront également dupliqués en MIDI OUT, mais ignorés par le Transformer 112. Le Transformer 2 enverra les messages d’interruption suivant:
• Program Change - A chaque fois qu’une preset est sélectionnée (par la face avant du Transformer 112 ou par le PFC 4)
• Bank Select - A chaque fois que l’interrupteur USER est activé (à chaque passage entre les modes “Factory” et “User”). System Exclusive Messages (SysEx) Le Transformer 112 est équipé d’un systême Midi de Gestion de Paramètres (SysEx). En plus des messages standarts d’interruption MIDI, il peut être “piloté” depuis n’importe quel ordinateur ou éditeur de paramètres (comme le Peavey PC1600X). Tous ces messages SysEx commencent et terminent par les mêmes octets. Le diagramme cidessous vous donne une chaine caractéristique de command SysEx, incluant commande et valeur (CMD et “data”), ainsi qu’une description correspondante. - Début SysEx [SOX]

- Peavey Manufacturer ID = 00 00 1B - Transformer Product ID - (Reserved for future use (keep fixed at zero)) CMD - Commande du message SysEx <data>- Valeur associée a la commande (s’il y a lieu) - Fin SysEx [EOX] NOTE: A chaque fois qu’une preset est sélectionnée, ses paramètres se placent dans une mémoire de type RAM appelée “Edit Buffer” (ou “EdBuf”). Si une autre preset est appelée, ses données “écrasent” celles de la précédente.

(Nibblized data) Ces données sont envoyées par “étage” (séparation des données). Par exemple, la valeur hexadecimale de l’octet “74” est en fait envoyée en 2 octets distincts “07” et “04”.

(Partial addressing) Cette méthode de programmation permet de modifier un paramètre sans toucher aux autres. Une adresse partielle se compose de 3 élements distincts. Le premier désigne quel paramètre vous voulez modifier (de 00 a 1E). Le second représente la valeur à atteindre (en vue de la modifier). Le troisieme définit le nombre d’octets que vous voulez modifier (dépend du type de données). Il vous reste alors à donner la nouvelle valeur. Par exemple, voici comment désactiver le “Delay Rolloff” de la preset active.(référez-vous au tableau de la page 28) F0 00 00 1B 10 00 0E 1D 07 01 01 F7 Le “1D” localise le paramètre “Delay Stereo Separation”. Le “07” indique la valeur actuelle du paramètre .

Le “01” (le premier) indique que la modification se fait 1 octet. Le deuxième “01” donne la nouvelle valeur (delay de séparation de 0ms).

(Current addressing) Cette méthode de programmation permet de passer facilement des valeurs primaires à secondaires (et vice-versas) pour les paramètres à double-mémoire. Elle permet de “simuler” l’action du PFC 4 (en mode EFX).

Ce message indique que l’ampli confirme la réception des paramètres d’un preset, sans modifier sa mémoire actuelle. Si un message de réception de preset est envoyée à l’ampli, celui-ci effacera sa mémoire (en prévision de la réception). Ceci précède générallement les procédures de mémorisation (STORE ou 0A).

Transformer™ 112 Preset Définition Address (Hex)
