MODE D'EMPLOI MESSENGER M100 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.

AVIS: Dans le but de réduire les risques d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur celui-ci. Avant d'utiliser cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:

1. Lire ces instructions.
2. Gardez ce manuel pour de futures références.
3. Prétez attention aux messages de précautions de ce manuel.
4. Suivez ces instructions.
5. N'utilisez pas cette unité proche de plans d'eau.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
7. N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
8. Ne positionnez pas votre unité à proximité de toute source de chaleur.
9. Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
10. Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
11. N'utilisez que des fixations approuvées par le fabricant.
12. Lors de l'utilisation sur pied ou pôle de support, assurez-vous, dans le cas de déplacement de l'ensemble enceinte/support, de prévenir tout basculement intempestif de celui-ci. Il est conseillé de déconnecter du secteur libre et leur unité en cas d'absence ou de durée prolongée sans utilisation.
13. Seul un technicien agréé par le fabricant est en mesure de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subi des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
14. Ne déconnectez jamais la prise de terre de votre unité.
15. Si votre unité est destinée à être montée en rack, des supports arrière doivent être utilisés.
16. Note pour les Royaumes-Unis : Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit :

a) Le connecteur vert et jaune doit être connecté au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connecté au terminal noté N, correspondant à la couleur noire du guide. c) Le connecteur marron doit être connecté au terminal noté L, correspondant à la couleur rouge du guide.

1. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci.
2. Une exposition à des hauts niveaux sonores peut conduire à des dommages irréversibles de l'audition. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expérimentera une perte de l'audition après une exposition à une forte puissance sonore pendant une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:

Durée par jour (heures)	Niveau sonore moyen (dBA)
8	90
6	92
4	95
3	97
2	100
1 ½	102
1	105
½	110
¼ ou inférieur	115

D'après les études menées par le OSHA, toute exposition au-delà des limites décrites ci-dessus entraînera des pertes d'écoute chez la plupart des sujets. Le port de systèmes de protection (casque, oreillettes de filtrage,...) doit être observé lors de l'opération de cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.

GARDEZ ces instructions!

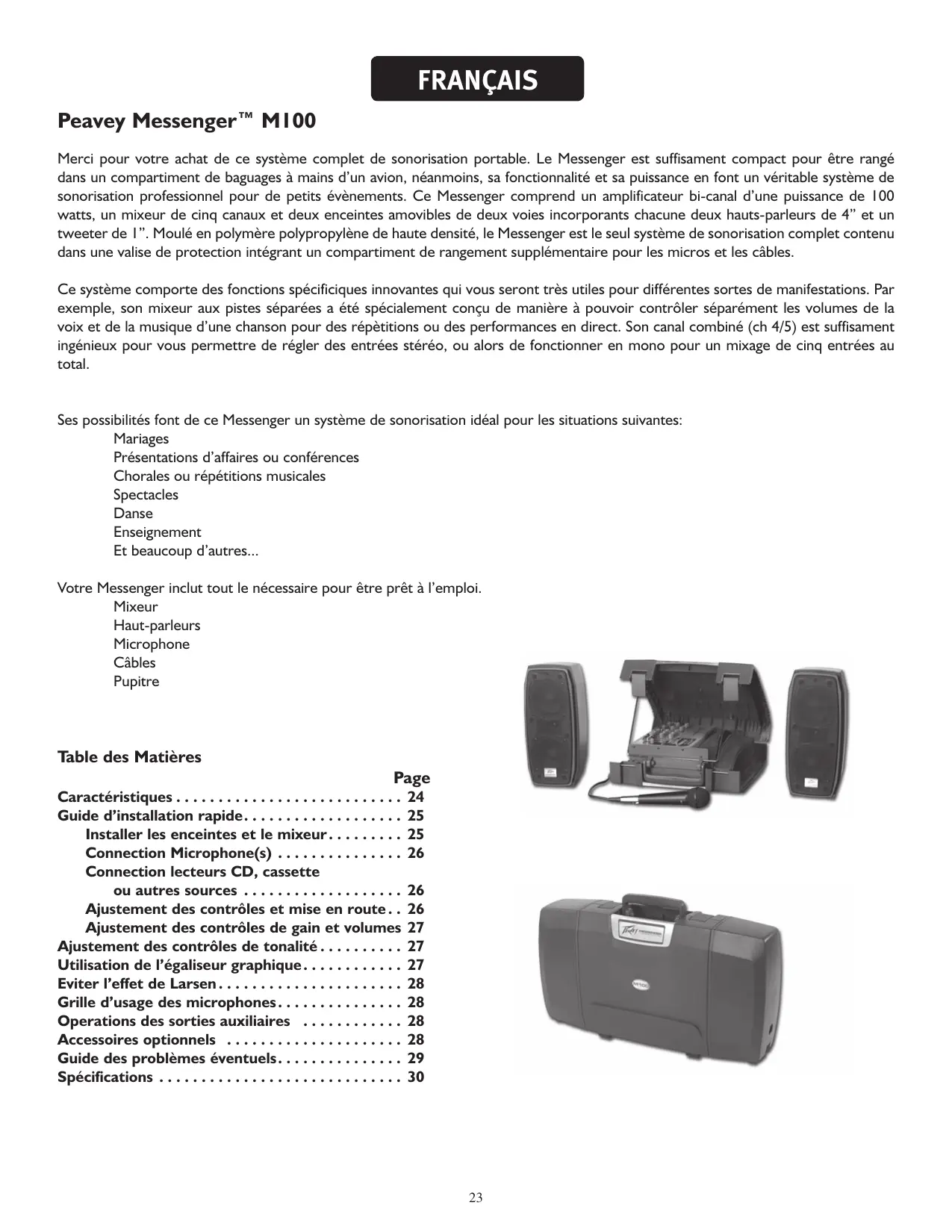

Merci pour votre achat de ce système complet de sonorisation portable. Le Messenger est suffisamment compact pour être rangé dans un compartiment de bagages à main d'un avion, néanmoins, sa fonctionnalité et sa puissance en font un véritable système de sonorisation professionnel pour de petits événements. Ce Messenger comprend un amplificateur bi-canal d'une puissance de 100 watts, un mixeur de cinq canaux et deux enceintes amovibles de deux voies incorporant chacune deux hauts-parleurs de 4" et un tweeter de 1". Moulé en polymère polypropylène de haute densité, le Messenger est le seul système de sonorisation complet contenu dans une valise de protection intégrant un compartiment de rangement supplémentaire pour les micros et les câbles.

Ce système comporte des fonctions spécifiques innovantes qui vous seront très utiles pour différentes sortes de manifestations. Par exemple, son mixeur aux pistes séparées a été spécialement conçu de manière à pouvoir contrôler séparément les volumes de la voix et de la musique d'une chanson pour des répétitions ou des performances en direct. Son canal combiné (ch 4/5) est suffisamment ingénieux pour vous permettre de régler des entrées stéréo, ou alors de fonctionner en mono pour un mixage de cinq entrées au total.

Les possibilités font de ce Messenger un système de sonorisation idéal pour les situations suivantes:

Mariages

Présentations d'affaires ou conférences

Chorales ou répétitions musicales

Spectacles

Danse

Enseignement

Et beaucoup d'autres...

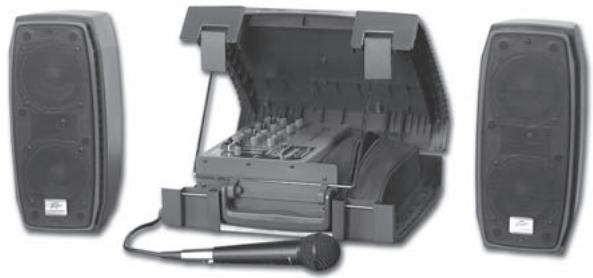

Votre Messenger inclut tout le nécessaire pour être prêt à l'emploi.

Mixeur

Haut-parleurs

Microphone

Cables

Pupitre

Table des matières

Page

Caractéristiques 24

Guide d'installation rapide. 25

Installer les enceintes et le mixeur. 25

Connection lecteurs CD, cassette

ou autres sources 26

Ajustement des contrôles et mise en route... 26

Ajustement des contrôles de gain et volumes 27

Ajustement des contrôles de tonalité 27

Utilisation de l'égaliseur graphique. 27

Eviter l'effet de Larsen. 28

Grille d'usage des microphones. 28

Opérations des sorties auxiliaires 28

Accessoires optionnels 28

Guide des problèmes eventuels. 29

Spécifications 30

Messenger™ M100 caractéristiques:

• Malette de transport en polymère polypropylène

petite, pratique et ergonomique

legere

hauts-parleurs séparables intégrés

espace de rangement pour les câbles et le micro

• Mixeur amplifié

puissance continue de 100 watts

deux canaux pour haut-parleurs avec contrôle indépendant du volume général

cinq canaux d'entrées avec volumes et égaliseurs BASSE, Médium et Aigue indépendants incluant le Mid Morph™ EQ deux entrées micros XLR avec alimentation Phantom

une entrée à gain élevé pour instrument ou micro

trois entrées lignes

deux entrées RCA

deux sorties RCA

sortie casque

contrôle du niveau pour la sortie casque

une sortie casque jack 1/4" (6.35mm)

• Deux enceintes 2-voies de grande efficacité

caisson moulé en polymère polypropylène

grille de protection en métal

deux haut-parleurs puissants de 4" par enceintes et un tweeter de 1"

réceptacle de pieds de support moulé

• Microphone à main PV®i 100

cardioïde unidirectionnel

interrupteur "Marche/Arrêt"

grille en métal

sortie XLR symétrique

Cables

deux câbles pour enceintes de 12" (305mm)

un câble XLR symétrisé de 15" (381mm)

un câble d'alimentation

Sécurité!

L'installation du Messenger™ M100 est semblable à celle des autres systèmes d'amplification, et nécessite un minimum de bon sens. Utilisez une "prise de terre" et des rallonges 3-connecteurs. Placez les câbles de façon à éviter tout risque d'accrochage, au besoin "scotcher" les au sol. Placez le mixeur et les enceintes sur des surfaces solides et planes. Suivez ces conseils pour éviter tout dommage à votre matériel ou à vous-même.

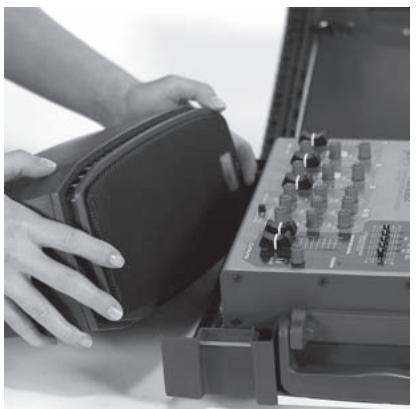

Installer le mélangeur et les enceintes

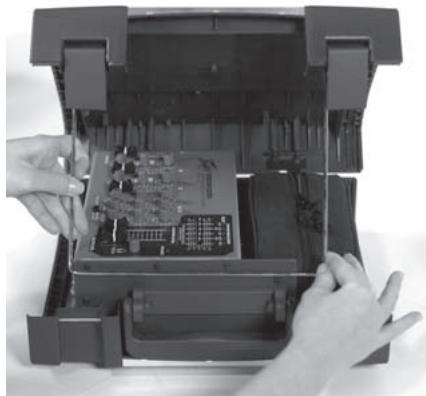

Placez l'unité sur une surface horizontalement. Relachez les loquets en les soulevant jusqu'à leur désengagement. Ouvrez le couvercle et enlevez les enceintes de leur compartiment.

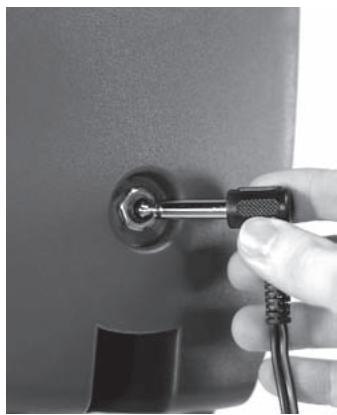

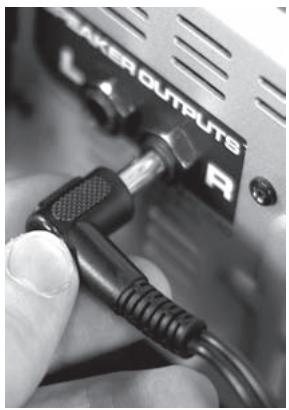

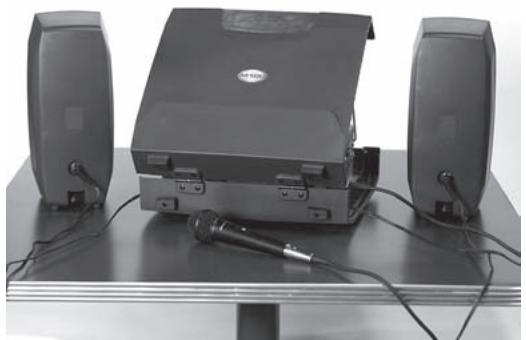

Placez les enceintes sur une surface appropriée en direction de votre audience et suffisamment loin des microphones. Vous trouvez tous les câbles de connections nécessaires dans la poche zip réservée à cet effet. Connectez les câbles d'enceintes entre les parties inférieures de celles-ci et le mixeur amplifié. L'enceinte droite sur RIGHT OUTPUT et la gauche sur LEFT OUTPUT sur le panneau arrière du mixeur.

Attention! Ne connectez pas d'enceintes supplémentaires à votre système. Le système fourni est optimal pour l'amplificateur de celui-ci.

Le Messenger™ M100 est prévu pour fonctionner avec n'importe quel micro de bonne qualité, dynamique ou à condensateur, tel le PV®i fourni. Connectez le(s) micro(s) aux entrées XLR (3-broches) comme ci-dessous. Dans le cas de plusieurs micros, essayez de les connecter dans le même ordre que leur placement sur la scène, pour en faciliter le contrôle.

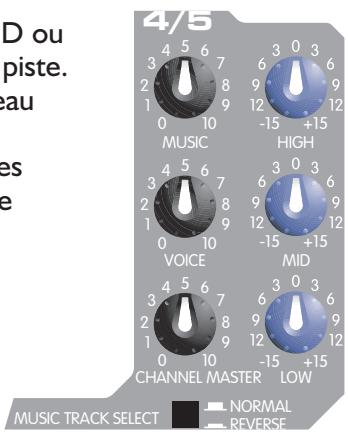

Le mixage des pistes séparées

La séparation des pistes est une spécificité utilisée pour beaucoup de chansons sur CD ou cassettes. La voix du chant est sur une piste et la musique est enregistrée sur l'autre piste. L'avantage est que l'on peut jouer seulement la musique ou alors laisser un faible niveau pour la voix pendant une performance (aider à garder le rythme et la bonne hauteur de chant). Le Messenger intègre les capacités pour : gérer cette séparation du mix. Les canaux 4 et 5 ont un contrôle de volume indépendant pour chaque piste et le volume général de ces deux pistes pourrait être ajusté.

Par exemple:

Si vous voulez augmenter le volume de la base pré-enregistrée (chant/musique) au même niveau que les autres canaux (exemple chanteur en direct) augmentez tout simplement le volume général des pistes 4 et 5.

Si vous pouvez augmenter le volume de la musique plus fort que les voix, augmentez tout simplement le volume de la tranche concernée sur le canal 4/5.

Cette méthode est beaucoup plus efficace que l'utilisation de la balance ou du fondu car elle permet un contrôle indépendant des autres pistes alors que les contrôles de balance ou de fondus agissent sur le mix général.

Depuis que les compagnies de production utilisent ce procédé d'enregistrement en pistes séparées, les méthodes sont parfois différentes. Les voix et la musique peuvent être inversées. Du fait que le contrôle de la musique et des voix des canaux 4/5 devraient être respectivement en arrêté plan, vos habitudes de mixages pourraient alors être perturbées. (inversion musique/chant)

Nous avons inclus sur ce canal un bouton d'inversion vous permettant de faire basculer les pistes pour conserver toujours le même ordre. Par exemple, si vous ajustez le volume de la musique et que vous entendez varier le niveau de la voix, appuyez tout simplement sur le bouton "Music Track Select" et les boutons de réglages musique/voix ne seront plus inversés.

Connecter un lecteur CD ou une autre source de niveau ligne

Connectez tout simplement le lecteur CD (ou cassette) aux entrées RCA phono du canal 4/5. Le rouge est pour le côté droit et le blanc pour le côté gauche. Pour une simple écoute du lecteur assurez-vous que les pistes voix/musique du canal 4/5 sont bien sur le canal 5. Le canal "master volume" est utilisé pour contrôler le volume général du morceau.

Connecteur l'alimentation

Avant de connecter l'alimentation de votre mixeur, assurez-vous que l'interrupteur de celui-ci soit sur OFF.

Connectez le câble IEC au mixeur de l'Messenger™ M100, puis au secteur (avec prise de terre). Si vous utilisez une rallonge, vérifiez que celle-ci est bien 3-connecteurs, pour préserver le contact à la terre.

Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit: (1) Le connecteur vert et jaune doit être connecté au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. (2) Le connecteur Bleu doit être connecté au terminal noté N, correspondant à la couleur noire du guide. (3) Le connecteur marron doit être connecté au terminal noté L, correspondant à la couleur rouge du guide.

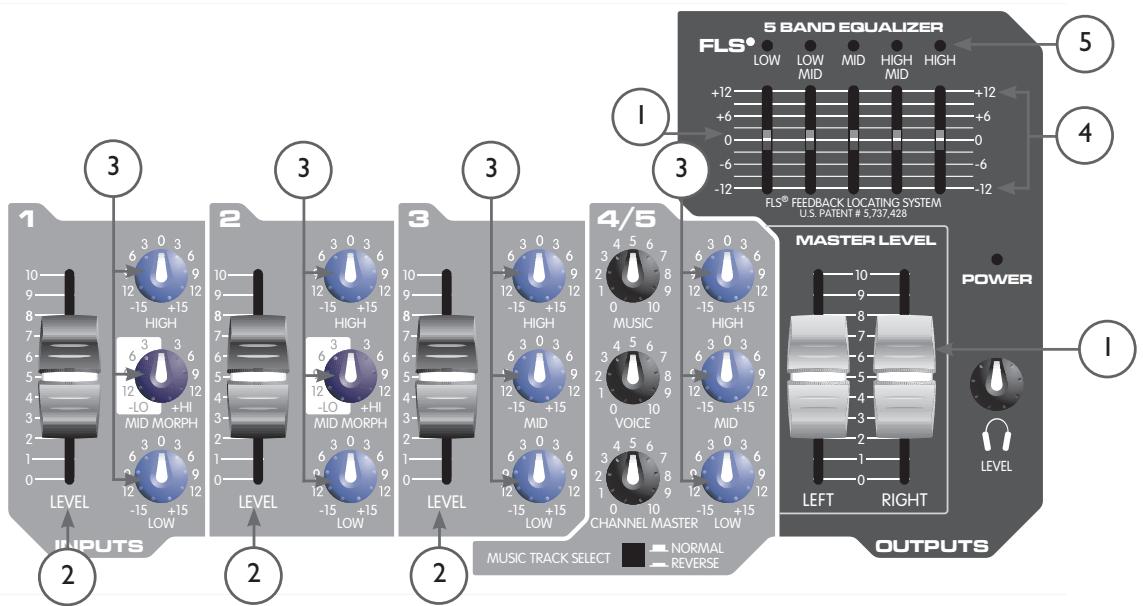

Contrôles et mise en route (i)

Positionnez le fader "Master Volume" sur 5, et tous les autres sur 0. Grâce au sélecteur ON/OFF situé près du connecteur IEC et mettez l'appareil sous tension.

Ajuster gain et volume (faders) (2)

Avec le volume général sur ajustez le contrôle de GAIN pour le niveau sonore désiré. Si ce niveau est atteint avec une valeur de gain bas (1-3), diminuez les valeurs du MASTER VOLUME. Si au contraire la valeur de gain est haute (9-10), augmentez les valeurs du MASTER VOLUME. Les faders L et R du MASTER VOLUME permettent de contrôler les éventuelles différences Gauche/Droite.

Ajuster les contrôles de tonalité (3)

Ajustez les contrôles des BASS et TREBLE pour obtenir le son désiré. Il est recommandé de "modérer" ces réglages de tonalité. Le "Mid EQ" (égaliseur Médium) est un contrôle de tonalité unique qui vous permet une large variation des gammes de fréquences Médiums. En tournant le bouton vers la gauche, vous obtiendrez une tonalité à la fois douce et chaude. En tournant le bouton vers la droite, vous augmenterez la définition et la précision de la voix. Par ailleurs, des valeurs extrêmes de boost (+) nuiront à la qualité du signal et augmenteront considérablement les risques d'effets de Larsen sur les entrées micro.

Utiliser l'égaliseur graphique (4)

Contrairement aux contrôles BASS et TREBLE qui n'agissent que sur le canal concerné, l'égaliseur graphique influe sur l'ensemble des signaux amplifiés par le mixeur. Celui-ci vous permet d'ajuster précisément la tonalité du système, à utiliser avec modération.

Éviter les effets de larsen (5)

Un effet de Larsen résulte de la boucle générée par un système lorsque le signal amplifié est repris par celui-ci (par un des micros). Bien que ce soit un excellent moyen d'attirer l'attention de l'assemblée, il est préferable de les éviter. La première chose à faire en cas de problèmes d'effet de Larsen est de regarder l'ensemble des positions micros/enceintes de votre système.

Vérifiez que les micros ne se trouvent pas dans le cone de projection des enceintes, et qu'ils sont correctement positionnés et orientés vers la source. La distance entre le micro et sa source a une importance considérable sur le gain de celui-ci, et donc sur les feedbacks survenant à haut volume.

Ce n'est qu'une fois la position micros/enceintes optimisée que l'on se tournera vers l'équalisation graphique pour résoudre les problèmes persistants.

Le FLS® (Feedback Locating System), indique par les LEDs situées au-dessus de chaque bande de l'équaliseur graphique la fréquence de départ d'un éventuel effet de Larsen. Avant que l'audience n'arrive, augmenter les valeurs de volume jusqu'à atteindre un effet de Larsen. Notez la LED du FLS alors allumée, et réduisez légèrement pour éviter de modifier le son, le contrôle de la fréquence correspondante de l'équaliseur graphique.

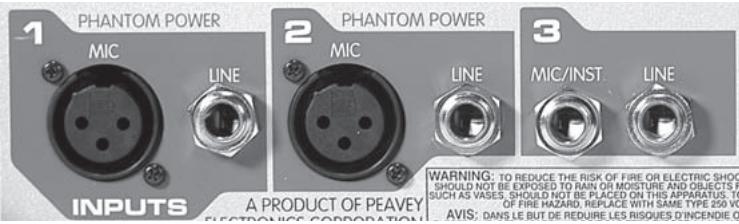

Utiliser un micro

Le plus pratique est l'utilisation d'un seul micro. Des micros additionnels auront pour effet d'augmenter la quantité de signal repris des enceintes, et vous devez diminuer légèrement le gain sur chaque micro pour éviter les problèmes d'effet de Larsen. Néanmoins, si vous avez des

difficultés pour entendre tous les intervenants, ou si vous n'obtenez pas de gain suffisant avec un seul micro, ajoutez d'autres micros pourra certainement vous aider. En effet, donner à chaque intervenant son propre micro permet de réduire la distance utilisateur/micro, et ainsi augmente le gain de celui-ci. Cela permet également de régler le volume indépendamment pour chaque intervenant. Pour une meilleure écoute de la voix, le chanteur doit utiliser le micro en face et tout près de sa bouche. C'est bien pour cette raison que les professionnels disent "mangez le micro."

Sortie auxiliaire(aux OUT)

Cette sortie peut être utilisée pour l'enregistrement ou pour rediriger le signal vers un autre ampli.

ATTENTION: Connecter le même matériel d'enregistrement/lecture (platine K7,...) aux sorties AUX OUT et aux entrées simultanément peut engendrer une boucle électronique d'effet de Larsen. Connectez en fonction de votre besoin du moment, soit les entrées soit les sorties de votre matériel d'enregistrement.

Accessoires optionnels (disponible auprès des revendeurs peavey)

Pieds pour micros

Bonnets pour microphones

Câbles additionnels pour enceintes (différentes longueurs)

Pieds pour enceintes (différentes hauteurs)

Câbles audio (pour CD, cassette, autres)

Guide des problèmes eventuels

Problèmes rencontres	A vérifier	Correction
Pas de son (pas de Led allumée)	Interrupteur d'alimentation sur ON? Cordon d'alimentation connecté?	Mettre l'interrupteur d'alimentation sur ON Connector le cordon d'alimentation
Pas de son (Led allumée)	Les contrôlles de Gain et Volume sont-ils à 0?	Ajustez les contrôlles de Gain et Volume. Vérifiez les connexions d'enceintes. Mettre les Micros sur ON. Vérifiez les connexions des sources audio.
Bruit du système	Les connections sont elles correctes et aucune équipement auxiliaire n'est connecté? Les connexions sont elles sécurisées? Les cables sont ils bien isolés et protégés? Y a t'il du bruit lorsque vous touchez le micro?	Mettre le volume à 0 pour tous les cannaux en commençant par le I pour connaître d'où provient le bruit. Nous recommendons que toute les unités connectées a vosures systèmes soient branchées sur la même alimentation électrique. Cangez le cable du micro ou le microphone.
Une seule enceinte fonctionne	Le cable de l'enceinte est-il correctement connecté? Est ce que les deux volumes sont montés?	Echanger les cables Gauche/Droite des enceintes. Verifiez l'état de ces derniers.
Son indésirable en sortie (Grave ou Aigue)	Si il disparait en diminuant les Gains ou Volumes c'est un effet de Larsen	Essayez de repositionner le(s) micro(s), en dehors du côte d'émission des enceintes, plus après de la source. Utiliser le FLS et l'EQ pour réduire le phénomène.
Le son est saturé	Le gain a-t-il une valeur élevé?	Réduisez le Gain etompense en augmentant les Volumes.

Messenger™ MI00 spécifications

Puissance de sortie: 50 watts par canal sous 4 ohms

Réponse en fréquence: 40 Hz à 25 kHz +0/-3 dB mesure à l W

Distortion: moins de 0.8% THD

Ratio signal/bruit: 85dB signal micro standard

Puissance AC: 115 VAC 60 Hz ou 230 VAC 50/60 Hz

Poids Assemblé: 8.8kg

Microphone: cardioïde unidirectionnel

Messenger™ MI00 de peavey

Jack de 1/4" de qualité de ligne
