BEDIENUNGSANLEITUNG MESSENGER M100 PEAVEY

WICHTIGE SICHERHEITSHINWEISE ACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden: 1. Lesen Sie sich diese Anweisungen durch. 2. Bewahren Sie diese Anweisungen auf. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anweisungen. 5. Setzen Sie dieses Gerät nicht in der Nähe von Wasser ein. 6. Reinigen Sie es nur mit einem trockenen Tuch. 7. Blockieren Sie keine der Lüftungsöffnungen. Führen Sie die Installation gemäß den Anweisungen des Herstellers durch. 8. Installieren Sie das Gerät nicht neben Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen. 9. Beeinträchtigen Sie nicht die Sicherheitswirkung des gepolten Steckers bzw. des Erdungssteckers. Ein gepolter Stecker weist zwei Stifte auf, von denen einer breiter ist als der andere. Ein Erdungsstecker weist zwei Stifte und einen dritten Erdungsstift auf. Der breite Stift bzw. der dritte Stift dient Ihrer Sicherheit. Sollte der beiliegende Stecker nicht in Ihre Steckdose passen, wenden Sie sich bitte an einen Elektriker, um die ungeeignete Steckdose austauschen zu lassen. 10. Schützen Sie das Netzkabel, sodass niemand darauf tritt oder es geknickt wird, insbesondere an Steckern oder Buchsen und ihren Austrittsstellen aus dem Gerät. 11. Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörteile. 12. Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät verkauft wurde. Wird ein Wagen verwendet, bewegen Sie den Wagen mit dem darauf befindlichen Gerät besonders vorsichtig, damit er nicht umkippt und möglicherweise jemand verletzt wird. 13. Trennen Sie das Gerät während eines Gewitters oder während längerer Zeiträume, in denen es nicht benutzt wird, von der Stromversorgung. 14. Lassen Sie sämtliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführen. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Art beschädigt wurde, etwa wenn das Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal arbeitet oder heruntergefallen ist. 15. Der Erdungsstift darf nie entfernt werden. Auf Wunsch senden wir Ihnen gerne unsere kostenlose Broschüre „Shock Hazard and Grounding“ (Gefahr durch elektrischen Schlag und Erdung) zu. Schließen Sie nur an die Stromversorgung der Art an, die am Gerät neben dem Netzkabel angegeben ist. 16. Wenn dieses Produkt in ein Geräte-Rack eingebaut werden soll, muss eine Versorgung über die Rückseite eingerichtet werden. 17. Hinweis – Nur für Großbritannien: Sollte die Farbe der Drähte in der Netzleitung dieses Geräts nicht mit den Klemmen in Ihrem Stecker übereinstimmen, gehen Sie folgendermaßen vor: a) Der grün-gelbe Draht muss an die mit E (Symbol für Erde) markierte bzw. grüne oder grün-gelbe Klemme angeschlossen werden. b) Der blaue Draht muss an die mit N markierte bzw. schwarze Klemme angeschlossen werden. c) Der braune Draht muss an die mit L markierte bzw. rote Klemme angeschlossen werden. 18. Dieses Gerät darf nicht ungeschützt Wassertropfen und Wasserspritzern ausgesetzt werden und es muss darauf geachtet werden, dass keine mit Flüssigkeiten gefüllte Gegenstände, wie z. B. Blumenvasen, auf dem Gerät abgestellt werden. 19. Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Mensch zu Mensch verschieden, das Gehör wird jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärm ausgesetzt ist. Die US-Arbeitsschutzbehörde (Occupational and Health Administration, OSHA) hat die folgenden zulässigen Pegel für Lärmbelastung festgelegt: Dauer pro Tag in Stunden Geräuschpegel dBA, langsame Reaktion

8 6 4 3 2 1 1⁄2 1 1 ⁄2 1 ⁄4 oder weniger

90 92 95 97 100 102 105 110 115

Laut OSHA kann jede Belastung über den obenstehenden zulässigen Grenzwerten zu einem gewissen Gehörverlust führen. Sollte die Belastung die obenstehenden Grenzwerte übersteigen, müssen beim Betrieb dieses Verstärkungssystems Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich vor einer möglicherweise gefährlichen Belastung durch hohe Schalldruckpegel zu schützen, wird allen Personen empfohlen, die mit Geräten arbeiten, die wie dieses Verstärkungssystem hohe Schalldruckpegel erzeugen können, beim Betrieb dieses Geräts einen Gehörschutz zu tragen.

BEWAHREN SIE DIESE SICHERHEITSHINWEISE AUF! 4 xx

INSTRUCTIONS IMPORTANTES DE SECURITE ATTENTION: L’utilisation de tout appareil électrique doit être soumise aux precautions d’usage incluant:

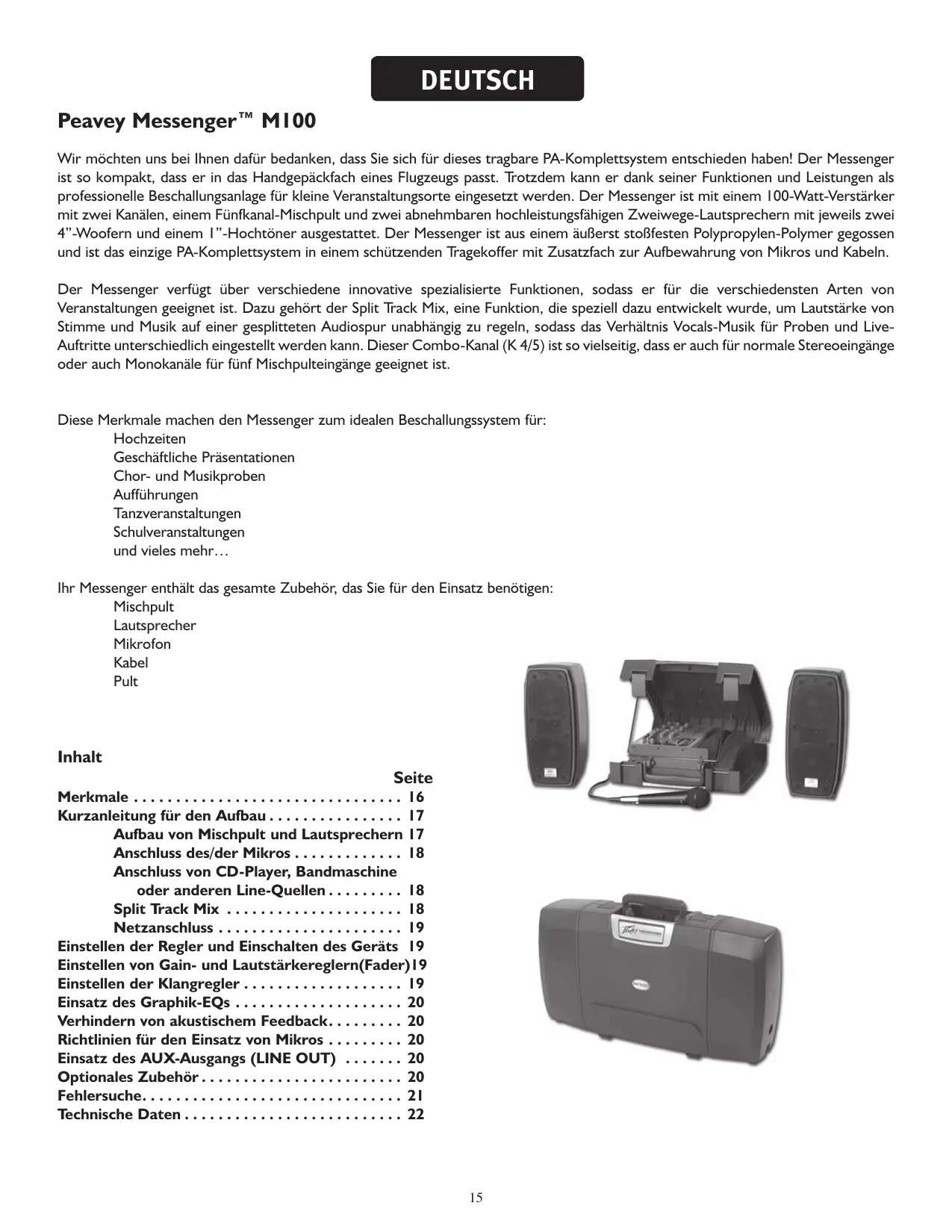

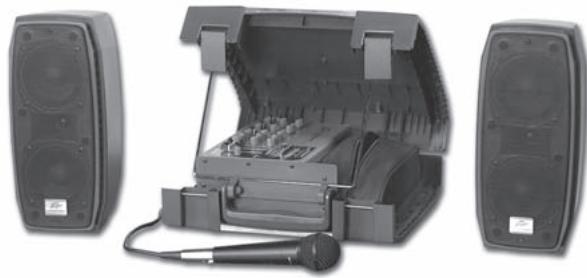

DEUTSCH Peavey Messenger™ M100 Wir möchten uns bei Ihnen dafür bedanken, dass Sie sich für dieses tragbare PA-Komplettsystem entschieden haben! Der Messenger ist so kompakt, dass er in das Handgepäckfach eines Flugzeugs passt. Trotzdem kann er dank seiner Funktionen und Leistungen als professionelle Beschallungsanlage für kleine Veranstaltungsorte eingesetzt werden. Der Messenger ist mit einem 100-Watt-Verstärker mit zwei Kanälen, einem Fünfkanal-Mischpult und zwei abnehmbaren hochleistungsfähigen Zweiwege-Lautsprechern mit jeweils zwei 4”-Woofern und einem 1”-Hochtöner ausgestattet. Der Messenger ist aus einem äußerst stoßfesten Polypropylen-Polymer gegossen und ist das einzige PA-Komplettsystem in einem schützenden Tragekoffer mit Zusatzfach zur Aufbewahrung von Mikros und Kabeln. Der Messenger verfügt über verschiedene innovative spezialisierte Funktionen, sodass er für die verschiedensten Arten von Veranstaltungen geeignet ist. Dazu gehört der Split Track Mix, eine Funktion, die speziell dazu entwickelt wurde, um Lautstärke von Stimme und Musik auf einer gesplitteten Audiospur unabhängig zu regeln, sodass das Verhältnis Vocals-Musik für Proben und LiveAuftritte unterschiedlich eingestellt werden kann. Dieser Combo-Kanal (K 4/5) ist so vielseitig, dass er auch für normale Stereoeingänge oder auch Monokanäle für fünf Mischpulteingänge geeignet ist. Diese Merkmale machen den Messenger zum idealen Beschallungssystem für: Hochzeiten Geschäftliche Präsentationen Chor- und Musikproben Aufführungen Tanzveranstaltungen Schulveranstaltungen und vieles mehr… Ihr Messenger enthält das gesamte Zubehör, das Sie für den Einsatz benötigen: Mischpult Lautsprecher Mikrofon Kabel Pult

Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Kurzanleitung für den Aufbau . . . . . . . . . . . . . . . . 17 Aufbau von Mischpult und Lautsprechern 17 Anschluss des/der Mikros . . . . . . . . . . . . . 18 Anschluss von CD-Player, Bandmaschine oder anderen Line-Quellen . . . . . . . . . 18 Split Track Mix . . . . . . . . . . . . . . . . . . . . . 18 Netzanschluss . . . . . . . . . . . . . . . . . . . . . . 19 Einstellen der Regler und Einschalten des Geräts 19 Einstellen von Gain- und Lautstärkereglern(Fader)19 Einstellen der Klangregler . . . . . . . . . . . . . . . . . . . 19 Einsatz des Graphik-EQs . . . . . . . . . . . . . . . . . . . . 20 Verhindern von akustischem Feedback . . . . . . . . . 20 Richtlinien für den Einsatz von Mikros . . . . . . . . . 20 Einsatz des AUX-Ausgangs (LINE OUT) . . . . . . . 20 Optionales Zubehör . . . . . . . . . . . . . . . . . . . . . . . . 20 Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . 22

MERKMALE DES Messenger™ M100 • Gegossener stoßfester Polypropylen-Tragekoffer Praktisches Aktentaschen-Design Fortschrittliche Ergonomie Geringes Gewicht Verriegelbare Lautsprecher Innenfach zur Aufbewahrung von Kabeln und Mikros • Power-Mixer 100 Watt Dauerleistung Zwei Master-Lautsprecherkanäle mit unabhängiger Lautstärkeregelung Fünf Eingangskanäle mit unabhängigen Lautstärke-, Low-, Mid- und High-EQ-Reglern sowie Mid Morph™EQ an den Kanälen 1 und 2 Fünfband-Graphik-EQ mit FLS® (Feedback Locating System) Kanäle 4 und 5 mit Split Track Mix mit Spurwechselschalter Zwei XLR-Mikroeingänge mit Phantomspeisung Ein High-Gain-Instrumenten-/Mikro-Eingang Drei Line-Pegeleingänge Zwei Cinch-/Phonoeingänge Zwei Cinch-/Phonoausgänge Kopfhörerausgang Kopfhörer-Pegelregler Ein 6,3-mm-Kopfhörer-Line-Ausgang • Zwei hochleistungsfähige Zweiwege-Lautsprecher Gegossene Polypropylen-Boxen Metallgitter Zwei 4”-Hochleistungs-Woofer pro Lautsprecher Ein 1”-Hochtöner pro Lautsprecher Gegossener Ständerflansch • PV®i 100 Handmikro Dynamisch, mit nierenförmiger Richtcharakteristik Metallgitter Ein/Aus-Schalter Symmetrierter XLR-Ausgang • Kabel Zwei Lautsprecherkabel, 3,70 m Ein symmetriertes XLR-Mikrokabel, 4,60 m Ein Line-Kabel

Kurzanleitung für den Aufbau DENKEN SIE ZUERST AN DIE SICHERHEIT! Beim Aufbau des Messenger™ M100 ist vieles wie beim Aufbau anderer Beschallungssysteme, und häufig ist einfach nur Ihr gesunder Menschenverstand gefordert. Zuallererst sollten Sie immer an die Sicherheit denken. Verwenden Sie immer geerdete Steckdosen und dreiadrige Verlängerungskabel. Verlegen Sie die Kabel des Beschallungssystems so, dass man nicht darüber stolpert, und befestigen Sie sie bei Bedarf mit Klebeband. Stellen Sie Lautsprecher- und Mischpultstativ auf einer stabilen, ebenen Fläche auf. Wenn Sie diese Richtlinien befolgen, können Sie Verletzungen von Personen und Schäden an Ihrer Ausrüstung eher verhindern.

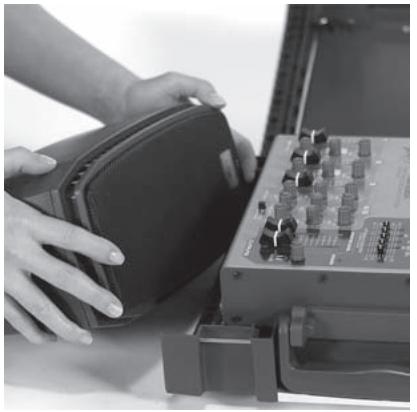

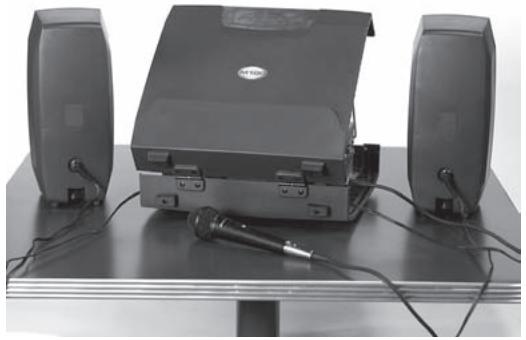

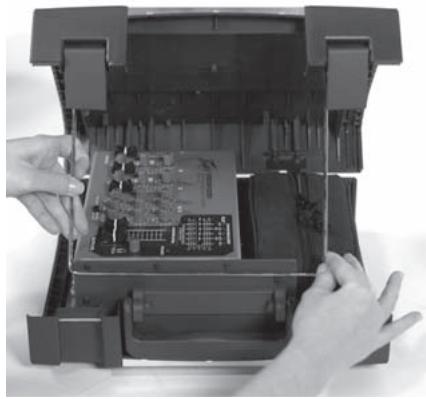

Aufbau von Mischpult und Lautsprechern Stellen Sie das Gerät auf einer horizontalen Fläche auf. Öffnen Sie die Schnappklinken, indem Sie sie nach oben ziehen, bis sie sich lösen. Öffnen Sie den oberen Deckel, und nehmen Sie die Lautsprecher aus dem Messenger-Koffer.

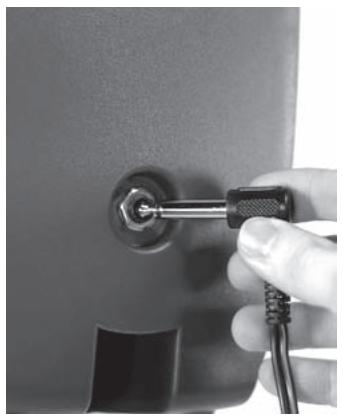

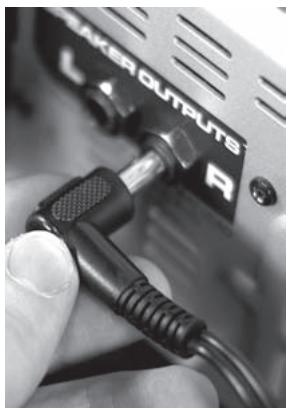

Platzieren Sie die Lautsprecher auf einer geeigneten Fläche und positionieren Sie sie so, dass sie zum Publikum und weg von den Mikros zeigen. Alle erforderlichen Verbindungskabel befinden sich in der praktischen Reißverschlusstasche. Schließen Sie die Lautsprecherkabel über die Klinke hinten an jedem Lautsprecher an den Power-Mixer an. Schließen Sie dazu den linken Lautsprecher an die Klinke LEFT OUTPUT und den rechten Lautsprecher an die Klinke RIGHT OUTPUT seitlich am Gerät an. Achtung! Schließen Sie keine zusätzlichen Lautsprecher an den Power-Mixer des Messenger an. Die beiliegenden Lautsprecher liefern die optimale Last für den Verstärker.

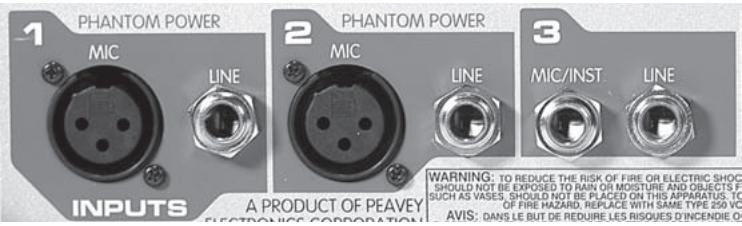

Anschluss des/der Mikros Der Power-Mixer des Messenger™ M100 ist so ausgelegt, dass er mit allen guten symmetrierten, dynamischen oder Kondensatormikros wie dem beiliegenden PV®iMikro arbeitet. Schließen Sie das/die Mikro(s) wie abgebildet an die XLR-Eingangsstecker (dreipolig) an. Werden mehrere Mikros eingesetzt, schließen Sie sie in der Reihenfolge, in der sie auf der Bühne aufgestellt werden, an die Kanäle an. Dies erleichtert ihre Identifizierung und Regelung.

Split Track Mix Split Track ist eine Funktion, die auf vielen Karaoke-CDs und -Cassetten vorhanden ist. Die Vocals sind auf einer Seite bzw. Spur, die Musik auf der anderen. Vorteil ist, dass die Musik während des Auftritts ohne oder mit nur einem geringen Anteil an Vocals abgespielt werden kann (um Ton und Takt leichter halten zu können). Der Messenger ist für diese Split-Track-Funktion ausgelegt. Kanäle 4 und 5 verfügen über unabhängige Lautstärkeregler, die über die Master-Kanallautstärke geregelt werden.

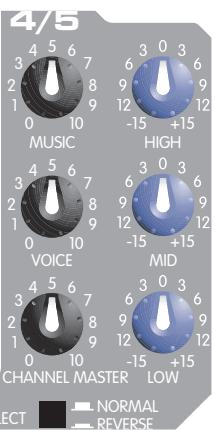

3 7 Beispiel: 2 8 Sie wollen die Lautstärke des aufgenommenen Materials (beide Spuren) so laut stellen 1 9 0 10 -15 +15 wie die beiden anderen Kanäle (z.B. Live-Sänger). Dazu drehen Sie einfach Master LOW CHANNEL MASTER LOW Volume für Kanal 4/5 auf.

NORMAL MUSIC TRACK SELECT REVERSE Wenn Sie die Musik lauter stellen wollen als die Vocals, drehen Sie einfach den Music-Regler an Kanal 4/5 auf bzw. umgekehrt für Vocals. Dieses Verfahren ist wesentlich besser als ein Balance-Regler oder Fader, denn so können Sie eine Spur unabhängig von der anderen regeln. Fader und Balance-Regler dagegen verringern einen Kanal und erhöhen den anderen. Da die Hersteller dieser Split-Track-Cassetten häufig unterschiedliche Produktionsverfahren anwenden, sind Musik- und Vocal-Spur manchmal vertauscht. Die Music- und Voice-Regler an Kanal 4/5 regeln also genau die andere Spur. Beim Einstellen des Music-Reglers hören Sie daher die Vocals und umgekehrt. Deshalb haben wir diesen Kanal mit einem Schalter zum Wechseln der Spur ausgestattet, sodass Sie mit den Music- und Voice-Reglern immer die korrekte Spur verändern. Wenn Sie z.B. den Music-Regler des Messenger einstellen und merken, dass sich die Lautstärke des Gesangs ändert, drücken Sie einfach den Spurwechselschalter. Dann werden über den Music-Regler wieder die Musik und über den Voice-Regler wieder die Vocals verändert.

Anschluss von CD-Player, Bandmaschine oder anderen Line-Quellen Schließen Sie den Ausgang des Geräts einfach an die Cinch-/Phonoeingänge von Kanal 4/5 an. Rot ist rechts und Weiß ist links. Bei normaler Audiowiedergabe müssen die Lautstärkeregler für Vocals und Musik an Kanal 4/5 auf „5“ stehen. Mit dem Kanal-MasterVolume wird die Lautstärke der Spur eingestellt.

Netzanschluss Bevor Sie das Gerät ans Netz anschließen, muss der Netzschalter auf OFF stehen. Stecken Sie das IEC-Netzkabel in die Steckdose auf der Rückseite des Geräts und dann in eine geeignete Wandsteckdose. Wird ein Verlängerungskabel verwendet, achten Sie darauf, dass es dreiadrig ist und der Erdungsstift unversehrt ist, damit die Sicherheitserdung gewährleistet ist. HINWEIS: NUR FÜR GROSSBRITANNIEN Sollte die Farbe der Drähte in der Netzleitung dieses Geräts nicht mit den farbigen Markierungen für die Klemmen in Ihrem Stecker übereinstimmen, gehen Sie folgendermaßen vor: (1) Der grün-gelbe Draht muss an die mit E (Symbol für Erde) markierte, grüne oder grün-gelbe Klemme angeschlossen werden. (2) Der blaue Draht muss an die mit N markierte oder schwarze Klemme angeschlossen werden. (3) Der braune Draht muss an die mit L markierte oder rote Klemme angeschlossen werden.

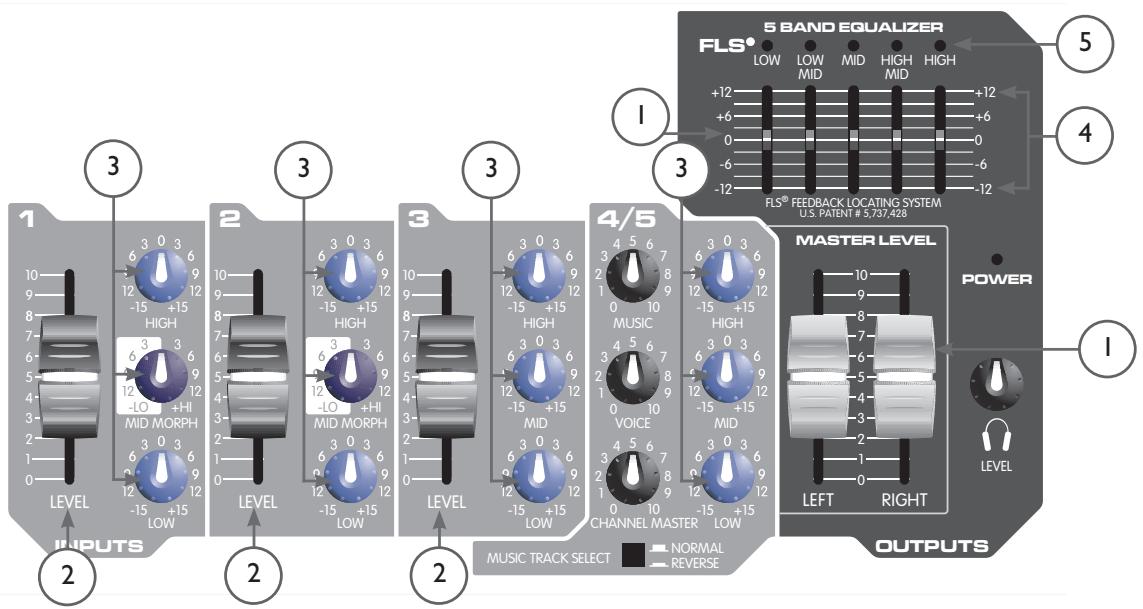

LEVEL RIGHT OUTPUTS Einstellen der Regler und Einschalten des Geräts (1)

Stellen Sie die MASTER-LEVEL-Regler auf die Position „5“ und alle anderen Regler auf „0“ (alle Graphik-EQ-Schieberegler müssen auf „0“ stehen). Schalten Sie den Strom ein, indem Sie den OFF/ON-Schalter neben der Steckdose für das IECKabel auf ON stellen.

Einstellen von Gain- und Lautstärkereglern (Fader) (2)

Stellen Sie die LEVEL-Regler der Kanäle auf die gewünschte Lautstärke aus den Lautsprechern ein. Dabei muss der MasterLevel auf „5“ stehen. Wird die gewünschte Lautstärke mit dem Kanal-LEVEL auf niedriger Einstellung (1-3) erreicht, drehen Sie die MASTER-LEVEL-Regler herunter. Muss der Kanal-LEVEL für die gewünschte Lautstärke auf 9-10 gestellt werden, drehen Sie die MASTER-LEVEL-Regler herauf. Mit den MASTER-LEVEL-Reglern R/L werden die Lautsprecher rechts und links eingestellt.

Einstellen der Klangregler (3)

Stellen Sie LOW-, MID- und HIGH-Regler des Kanals nach Bedarf ein, um den gewünschten Klang zu erzielen. Gehen Sie beim Einstellen der Klangregler der Kanäle jedoch angemessen vor. Der Mid-EQ ist ein einzigartiger Klangregler, der viele verschiedene Mittenfrequenzen ermöglicht. Durch Drehen des Reglers nach links (entgegengesetzter Uhrzeigersinn) wird die Stimme wärmer und weicher, durch Drehen nach rechts (Uhrzeigersinn) wird sie deutlicher. Extreme Einstellungen dieser Regler können die Klangqualität beeinträchtigen. Starkes Anheben dieser Regler (+) kann auch die Möglichkeit eines Feedbacks an den Mikroeingängen erhöhen.

Einsatz des Graphik-EQs (4)

Anders als die LOW- und HIGH-Regler an jedem Kanal regelt der Fünfband-Graphik-EQ den Klangabgleich aller Signale, die durch den Power-Mixer gesendet werden. Der Bediener ist so flexibler beim Einstellen des Klangs, jedoch sollten die Einstellungen angemessen durchgeführt werden.

Verhindern von akustischem Feedback (5)

Akustisches Feedback ist das laute Heulen oder Quietschen, das aus Beschallungssystemen ertönt und das entsteht, wenn der Schall aus den Lautsprechern erneut von den Mikros aufgenommen wird. Feedback sollte vermieden werden – auch wenn es ein ausgezeichnetes Mittel ist, um die Aufmerksamkeit des Publikums zu wecken... Beim Umgang mit akustischem Feedback sollte man sich zuerst die Positionierung der Mikros und Lautsprecher im System anschauen, bevor man die EQEinstellungen verändert. Achten Sie darauf, dass die Lautsprecher so stehen, dass der Schall auf das Publikum und weg von den Mikros gerichtet ist. Positionieren Sie die Mikros so nah an der Schallquelle, wie es angemessen ist. Wird das Mikro näher am Sänger bzw. Sprecher aufgestellt, steigt die Lautstärke des Tons, der aus dem System kommt, ohne dass die Verstärkung erhöht werden muss. Die kleinen roten LED-Anzeigen des FLS® (Feedback Locating System) sind äußerst hilfreich, denn sie helfen, Feedback zu verringern bzw. zu verhindern. Zum Aktivieren der FLS-Funktion stellen Sie zunächst alle Graphik-EQ-Schieber auf „0“. Bevor die Zuschauer eintreffen, drehen Sie dann MASTER LEVEL und/oder CHANNEL LEVEL soweit hoch, bis es Feedback gibt. Achten Sie darauf, welche LED aufleuchtet, und ziehen Sie den entsprechenden EQ-Schieber etwas herunter. Dies verringert die Verstärkung an der Feedback-Frequenz und kann bei Bedarf wiederholt werden, um die Lautstärke zu erhöhen, bevor Feedback auftritt. Ziehen Sie die Schieber jedoch immer nur ein bisschen herunter, damit die Klangqualität nicht leidet.

Richtlinien für den Einsatz von Mikros Falls möglich, sollte nur ein Mikro eingesetzt werden. Zusätzliche Mikros nehmen mehr Schall aus den Lautsprechern auf, und jedes Mikro muss dann heruntergeregelt werden, um Feedback zu vermeiden. Sollte es jedoch schwierig sein, den Pegel verschiedener Personen mit einem einzigen Mikro auszugleichen, oder sollten Sie dennoch keine ausreichende Verstärkung erzielen, kann es besser sein, mehrere Mikros zu verwenden. Wenn etwa bei mehreren Sängern jeder sein eigenes Mikro bekommt, können die Mikros viel näher an jeder einzelnen Person aufgestellt werden. Dadurch steigt die Lautstärke des Schalls am Mikro, was jeden Nachteil aufgrund mehrerer eingesetzter Mikros wettmacht. Zudem kann die Lautstärke jedes Mikros getrennt eingestellt werden, um einen guten Abgleich zu erzielen. Das Mikro sollte so nahe wie möglich am Instrument oder dem Mund der Person positioniert werden. Der Sänger sollte das Mikro direkt vor seinen Mund halten, um die besten Ergebnisse zu erzielen und um einen „dünnen“ Klang zu vermeiden. Profis bezeichnen dies als „das Mikro essen“.

Einsatz des AUX-Ausgangs (LINE OUT) LINE OUT ist ein Line-Pegelausgang vom Mischpult, der für Aufnahmezwecke oder zum Treiben eines Zusatzverstärkers verwendet werden kann.

Achtung: Wird zum Aufnehmen eine Bandmaschine an LINE OUT angeschlossen, wenn gleichzeitig der Ausgang der Bandmaschine an die Mischpulteingänge angeschlossen ist, kann eine elektronische Feedback-Schleife entstehen. Schließen Sie entweder nur die Eingänge oder nur die Ausgänge der Bandmaschine an das Mischpult an, nie beide gleichzeitig.

Optionales Zubehör (erhältlich bei Peavey-Händlern) Mikrostativ(e) Zusätzliche Mikros und Kabel Mikro-Windschutz (Gitter) Zusätzliche Lautsprecherkabel in verschiedenen Längen Zusätzliche Lautsprecherstative in verschiedenen Höhen Audiokabel für CD-Player und Bandmaschinen 20

Kein Ton (Betriebslampe leuchtet nicht).

Ist der Strom eingeschaltet? Ist das Netzkabel in eine funktionierende Steckdose gesteckt?

Schalten Sie den Strom ein. Stecken Sie das Netzkabel in eine stromführende Steckdose.

Kein Ton (Betriebslampe leuchtet).

Sind MASTER- und CHANNEL-LEVEL-Regler aufgedreht?

Drehen Sie MASTER- und CHANNELLEVEL-Regler auf den gewünschten Pegel hoch. Überprüfen Sie die Lautsprecheranschlüsse. Schalten Sie das Mikro ein. Überprüfen Sie die Mikro- oder Schallquellenanschlüsse.

Sind alle Anschlüsse am Messenger™ und den an den Messenger angeschlossenen Geräten korrekt geerdet? Sind alle Anschlüsse richtig angeschlossen? Sind alle Verbindungskabel außer den Lautsprecherkabeln geschirmt? Tritt Systembrummen auf, wenn das Mikro berührt wird?

Drehen Sie die Lautstärke an allen Kanälen über das Mischpult nacheinander herunter (zuerst bei Kanal 1). So können Sie herausfinden, ob das Problem von einer externen Audioquelle, etwa einer Störung dieser Quelle, oder einer schlechten Aufnahme herrührt. Wir empfehlen, alle an den Messenger angeschlossenen Geräte in dieselbe Wechselstrom-Mehrfachsteckdose anzuschließen. Tauschen Sie das Mikrofonkabel und/oder das Mikro aus.

Es funktioniert nur ein Lautsprecher.

Sind die Lautsprecherkabel richtig angeschlossen? Sind beide MASTER-LEVEL-Regler hochgedreht?

Stecken Sie den Stecker vollständig ein, und/oder tauschen Sie die Lautsprecherkabel zwischen rechten und linken Lautsprechern und Ausgängen, um beschädigte Kabel zu ermitteln.

Lautes Heulen oder Quietschen aus den Lautsprechern. (Audioprofis bezeichnen dies als „Feedback“.)

Verschwindet es, wenn die CHANNEL- oder MASTER-Lautstärkeregler heruntergedreht werden, handelt es sich um akustisches Feedback. Schauen Sie unter „Verhindern von akustischem Feedback“ und „Einsatz des Graphik-EQs“ in diesem Handbuch nach.

Verringern Sie die Mikrolautstärke. Positionieren Sie das Mikro hinter den Lautsprechern oder weiter davon weg. Beobachten Sie die FLS-Lampe über dem EQ, und verringern Sie den Pegel dieses Bands.

Der Klang ist verzerrt.

Steht der CHANNEL LEVEL auf einer sehr hohen Einstellung?

Drehen Sie CHANNEL LEVEL herunter und MASTER LEVEL herauf.

Technische Daten des Messenger™ M100 Ausgangsleistung:

50 Watt pro Kanal an 4 Ohm Last

40 Hz bis 25 kHz, +0/-3 dB gemessen bei 1 Watt

Unter 0,8% Klirrfaktor (THD) bei Nennleistung

Dynamisch mit nierenförmiger Richtcharakteristik
