Produkttyp	Gitarrenverstärker (Topteil)
Marke	PEAVEY
Modell	SUPREME XL
Ausgangsleistung	100 W RMS an 8 Ohm (umschaltbar 25/50/100 W)
Kanäle	2 unabhängige Kanäle (Rhythm und Lead)
Equalizer	Kanal Rhythm: passiver 3-Band-EQ (Höhen, Mitten, Tiefen); Kanal Lead: aktiver 3-Band-EQ (Body, Edge, Bottom)
Klanganwahlschalter	Kanal Lead: British, Modern, Ultra; Kanal Rhythm: Vintage, Modern, Crunch
Hall	Integrierter Digital-Hall mit Pegelregelung
Effektweg	Ja, mit Empfindlichkeitswahl (-10 dBV / -1.4 dBV) und Fußpedalsteuerung
Fußschalter enthalten	Ja, 2 Tasten (Kanalwahl und Effektweg-Ein/Aus)
Line-Ausgang	Ja, Line-Pegel (XLR oder Klinke) für Mischpult/Aufnahme
Power-Amp-Eingang	Ja, zur Verwendung eines externen Vorverstärkers
Dämpfungsfaktor-Schalter	3 Positionen: Tight, Medium, Loose
Lautsprecherausgänge	2 x 6,35 mm Mono-Klinke parallel, Mindestimpedanz 8 Ohm
Stromversorgung	Netz (IEC-Kabel im Lieferumfang, 3-adrig mit Schutzkontakt)
Abmessungen (ca.)	48 x 26 x 26 cm
Gewicht (ca.)	18 kg
Pflege und Reinigung	Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch. Keine Lösungs- oder Scheuermittel verwenden.
Sicherheit	Öffnen Sie das Gerät nicht (Stromschlaggefahr). Nicht Regen oder Feuchtigkeit aussetzen. Reparaturen nur von autorisiertem Peavey-Fachpersonal durchführen lassen.
Ersatzteile und Reparierbarkeit	Wenden Sie sich an einen autorisierten Peavey-Händler oder Reparaturdienst. Verwenden Sie nur vom Hersteller empfohlene Teile.

Häufig gestellte Fragen - SUPREME XL PEAVEY

Wie schließe ich den mitgelieferten Fußschalter an?

Schließen Sie den Fußschalter an die FOOTSWITCH-Buchse (6,35 mm Klinke) an, bevor Sie den Verstärker einschalten. Der Fußschalter ermöglicht das Umschalten des Kanals und das Ein-/Ausschalten des Effektwegs.

Welche Lautsprecherimpedanz soll verwendet werden?

Die Impedanz des Lautsprechersystems muss größer oder gleich 8 Ohm sein. Sie können einen oder zwei Lautsprecher parallel anschließen, achten Sie jedoch auf die Mindestimpedanz.

Wie stelle ich den Leistungswahlschalter ein?

Verwenden Sie den POWER-Schalter, um zwischen 25, 50 oder 100 Watt zu wählen. Dies ändert die Ausgangsleistung, ohne den Klangcharakter zu verändern, ideal zum Spielen bei geringer Lautstärke.

Wozu dient der Dämpfungsfaktor-Schalter (Damping)?

Er passt den Dämpfungsfaktor der Endstufe an. Position TIGHT: strenge Kontrolle der Lautsprecher (trockenerer Klang); LOOSE: mehr Resonanz (freierer Klang). Ändern Sie die Einstellung, um die Bass-Response zu modifizieren.

Wie verwende ich den Effektweg?

Schließen Sie einen Effektprozessor zwischen SEND-Ausgang und RETURN-Eingang an. Der Empfindlichkeitsschalter (LO/HI) passt den Pegel an. Schalten Sie den Effektweg über den Fußschalter oder den dafür vorgesehenen Schalter ein/aus.

Kann ich mit diesem Verstärker direkt aufnehmen?

Ja, verwenden Sie den LINE OUT-Ausgang (Line-Pegel), um das Signal an ein Mischpult oder Audio-Interface zu senden. Verwenden Sie ein hochwertiges abgeschirmtes Kabel.

Wie reinige ich den Verstärker?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch zum Entstauben. Niemals flüssige oder scheuernde Reinigungsmittel verwenden.

Was tun bei Brummen oder Störgeräuschen?

Versuchen Sie, die Position des GROUND LIFT-Schalters (+, 0, -) zu ändern. Bleibt das Problem bestehen, überprüfen Sie Kabel und Strominstallation. Wenden Sie sich an einen autorisierten Techniker.

Kann ich einen externen Vorverstärker verwenden?

Ja, schließen Sie den Ausgang Ihres Vorverstärkers an den POWER AMP IN-Eingang an. Dies deaktiviert den internen Vorverstärker der Supreme XL und nutzt direkt die Endstufe.

Welche Einstellungen für einen cleanen und verzerrten Sound?

Für einen cleanen Sound verwenden Sie den Rhythm-Kanal mit niedrigem Gain und den Klangwahlschalter auf Vintage. Für Verzerrung wechseln Sie zum Lead-Kanal, erhöhen Sie den Gain und wählen Sie Ultra oder Modern, je nach gewünschtem Verzerrungstyp.

BEDIENUNGSANLEITUNG SUPREME XL PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht offen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung offen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

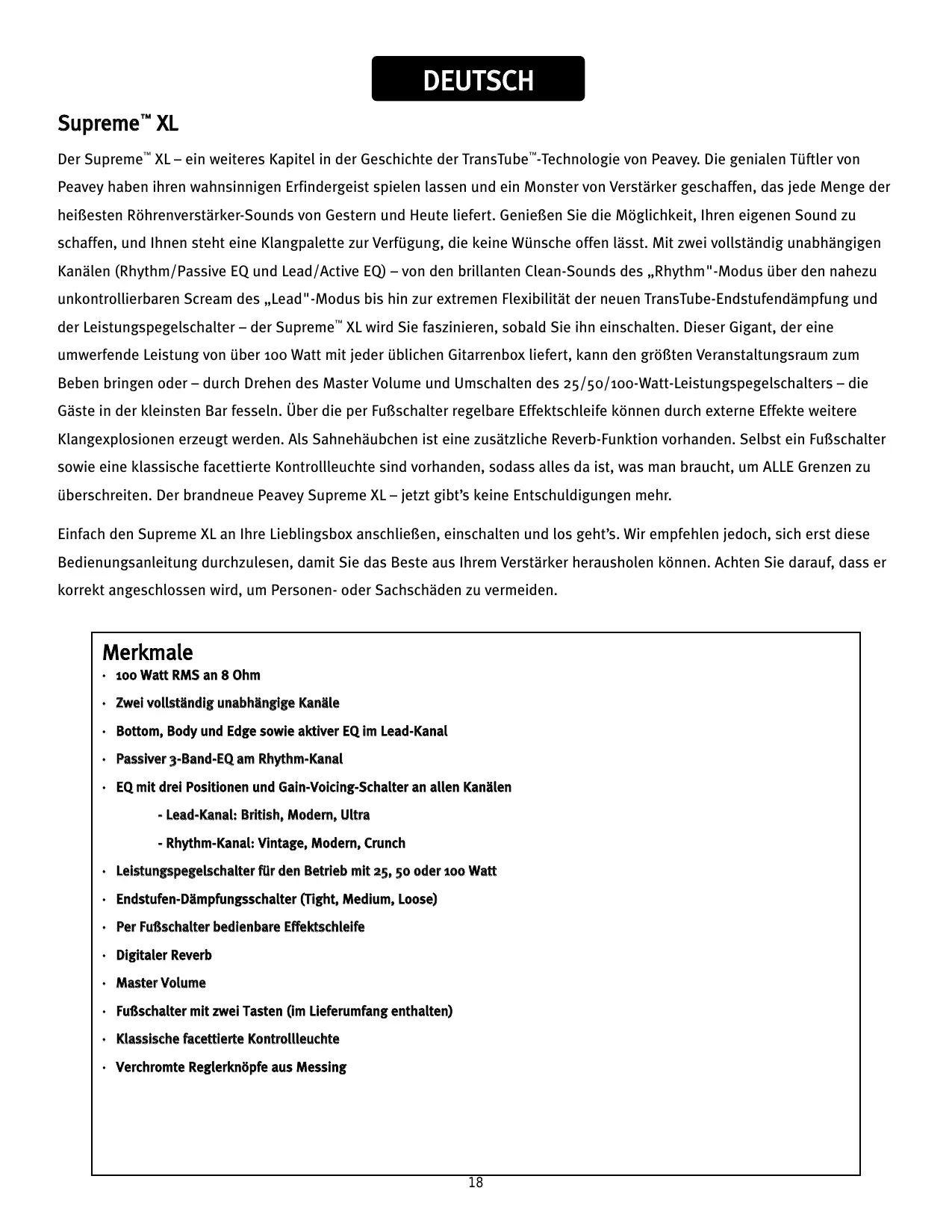

Der Supreme™ XL – ein weiteres Kapitel in der Geschichte der TransTube™-Technologie von Peavey. Die genialen Tüftler von Peavey haben ihren wahnsinnigen Erfindergeist speien让他们 und ein Monster von Verstärker geschaffen, das jeder Menge der heißsten Röhrenverstärker-Sounds von Gastern und Heute liefert. Genießen Sie die Möglichkeit, ihren eigenen Sound zu schaffen, und Ohnen steht eine Klangpalette zur Verfügung, die keine Wünsche offenlässt. Mit zwei vollständig unabhängigen Kanälen (Rhythm/Passive EQ und Lead/Active EQ) – von den brillanten Clean-Sounds des „Rhythm“-Modus über den nahezu unkontrollierbaren Scream des „Lead“-Modus bis hin zur extremen Flexibilität der neuen TransTube-Endstufendämpfung und der Leistungspegelschalter – der Supreme™ XL wird Sie fascinieren, sobald Sie他们在schaften. Dieder Gigant, der eine umwerfende Leistung von über 100 Watt mit jeder üblichen Gitarrenbox liefert, kann den größten Veranstaltungsraum zum Beben bringen oder – durch Drehen des Master Volume und Umschalten des 25/50/100-Watt-Leistungspegelschalters – die Fälle in der kleinsten Bar fesseln. Über die per Fußschalter regelbare Effektschleife können durch externe Effekte weitere Klangexplosionen erzeugt werden. Als Sahnehäubchen ist eine zusätzliche Reverb-Funktion vorhanden. Selfest ein Fußschalter sowie eine klassische facettierte Kontrollleuchte sind vorhanden, sodass alles da ist, was man braucht, um ALLE Grenzen zu überschreiben. Der brandneue Peavey Supreme XL – jetzt gibt's keine Entschuldigungen mehr.

Einfach den Supreme XL an ihre Lieblingssbox anschließen, einschalten und los goht's. Wir empfehlen jedoch, sich erst diese Bedienungsanleitung durchzulesen, damit Sie das Beste aus Ihr Verm Veränder herausholen konnen. Achten Sie daraufuf, dass er korrekt angeschlossen wird, um Personen- oder Sachschäden zu vermeiden.

Merkmale

100 Watt RMS an 8 Ohm
Zwei vollständig unabhängige Kanäle
- Bottom, Body und Edge sowie aktiver EQ im Lead-Kanal
Passiver 3-Band-EQ am Rhythm-Kanal
- EQ mit drei Positionen und Gain-Voicing-Schalter an allen Kanälen

• Lead-Kanal: British, Modern, Ultra
  -Rhythm-Kanal: Vintage, Modern, Crunch

Leistungspegelschalter für den Betrieb mit 25, 50 oder 100 Watt
Endstufen-Dampfungsschalter (Tight, Medium, Loose)
Per Fußschalter bedienbare Effektschleife
- Digitaler Reverb
- Master Volume
- Fußschalter mit zwei Tasten (im Lieferumfang enthalten)
- Klassische facettierte Kontrollleuchte
- Verchromte Reglerknöpfle aus Messing

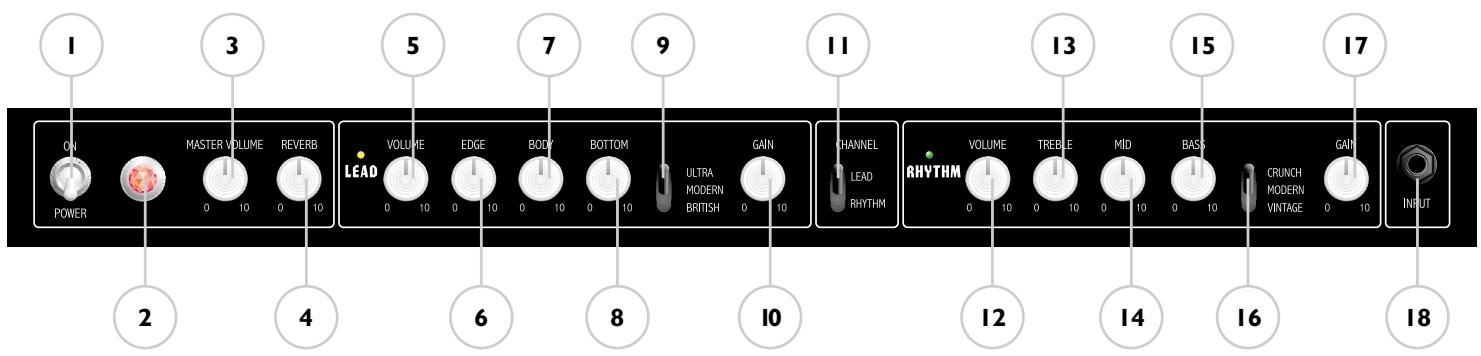

(1) POWER-SCHALTER (NETZSCHALTER)

Über diesen robusten Wippschalter wird das Gerät mit Netzstrom versorgt. Die rote POWER-STATUS-LAMPE (2) leuchtet auf, wenn dieser Schalter auf ON stehen.

(2) POWER-STATUS-LAMPE

Keine banale Anzeige, sondern die klassische facettierte Kontrollleuchte. Sie leuchtet auf, wenn der Veränder mit Netzstrom versorgt wird und sieht gleichzeitig auch noch ziemlich cool aus!

(3) MASTER VOLUME

Mit diesen Regler wird der Gesamtlautstärkepegel des Verstärkers festgelegt. Ist der gewünschte Abgleich zwischen beiden Kanälen des Verstärkers erzielt, kann der Gesamtausgangspiegel des Gerätes durch Drehen these Reglers erhöht oder gesenkten werden. Durch Drehen im Uhrzeigersinn wird der Pegel erhöht, durch Drehen im entgegengesetzten Uhrzeigersinn wird er gesenkten.

(4) REVERB

Mit diesen Regler wird der Gesamtpegel des Reverb eingestellt.

(5 + 12) VOLUME

Mit diesen Reglern wird der Gesamtpegel des jeweiligen Kanals festgelegt.

(6) EDGE

Mit diesen Regler wird beim Lead-Kanal das Ansprechen des Verständerkers bei hohen Frenzen eingestellt. Diese aktive Klangregler (stufenlos verstellbar) erhögt ein Anheiten oder Absenken um 15 dB.

(7) BODY

Mit diesen Regler wird beim Lead-Kanal das Ansprechen des Verständerkers bei mittleren Frenzeneingestellt. Diese aktive Klangregler (Spitze/Kerbe) erhögt ein Anheben oder Absenken um 15 dB.

(8) BOTTOM

Mit diesen Regler wird beim Lead-Kanal das Ansprechen des Verständerkers bei niedrigen Frenzeneingestellt. Diese aktive Klangregler (stufenlos verstellbar) ermöglich ein Anheiten oder Abseken um 15 dB.

(11) ULTRA/MODERN/BRITISH

Über die drei Positionen these Schalters wahlen Sie zwischen den drei entsprechenden EQ- und Gain-Voicings im Lead-Kanal aus.

(10 + 17) GAIN

Mit diesen Regler wird die Eingangslautstärke des jeweiligen Kanals eingestellt. Durch Drehen these Reglers im Uhrzeigersinn wird der Grad an Verzerrung und Sustain des Vorverstärkers erhöht.

(11) CHANNEL SELECT

Mit diesen Schalter wird der Rhythm- oder Lead-Kanal ausgewählt. Für den normalen Betrieb mit Fußschalter muss er auf Lead stehen.

(13) TREBLE

Mit diesen passiven Regler (nur Rhythm-Kanal) wird das Ansprechen der Hohen verändert.

(14) MID

Mit diesen passiven Regler (nur Rhythm-Kanal) wird das Ansprechen der Mitten verändert.

(15) LOW

Mit diesen passiven Regler (nur Rhythm-Kanal) wird das Ansprechen der Basse verändert.

(16) CRUNCH/MODERN/VINTAGE

Über die drei Positionen these Schalters wahren Sie zwischen den drei entsprechenden EQ-Voicings im Rhythm-Kanal aus.

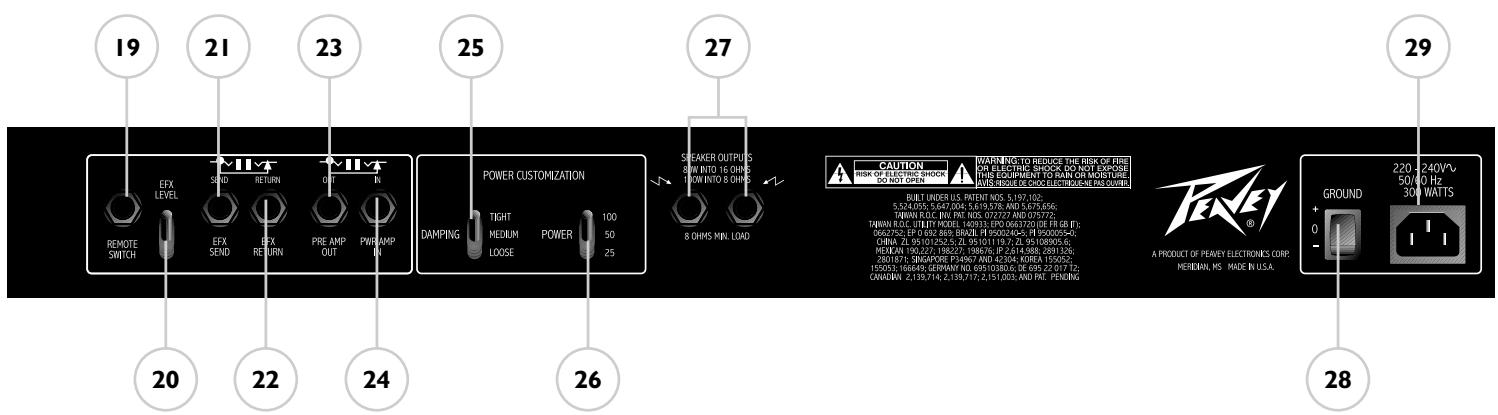

(18) INPUT

An diese 6,3-mm-Klinke können Signale von jeder üblichen E-Gitarre angeschlossen werden.

(19) REMOTE-SCHALTER

Dieser 6,3-mm-Stecker dient zum Anschlieben des Fußschalters. Das Fußschalterkabel muss angeschlossen werden, bevor der Verständner eingescheltet wird. Erläuterungen zum Betrieb des Fußschalters entnehmen Sieitte dem Abschnitt FUSSSCHALTER in dieser Anleitung.

Hiermit wird der Betriebspegel der Effektschleife ausgewählt: -10 dBV (0,3 V RMS) bei „Down" und -1,4 dBV (850 V RMS) bei „Up".

(21) EFFECTS SEND

Ausgang für die Weiterleitung von Signalen an externe Effekte oder Signalbearbeitungsgeräte mit niedrigem Pegel.

(22) EFFECTS RETURN

Eingang für die Rücksendung von Signalen von externen Effekten oder Signalbearbeitungsgeräten mit niedrigem Pegel.

(23) PREAMP OUT

Der Vorverstärkerausgang kann eingesetzt werden, um das verstärkte Signal vom Vorversteller an ein Mischpult, ein Tonbandgerät usw. weiterzuleiten. Schließen Sie den Vorverstärkerausgang mit einem hochwertigen geschirmten Kabel an die Line-Pegeleingänge anderer Geräte an. Durch diesen Anschluss wird der Betrieb des Verständrakers nicht beeinflusst.

(24) POWER AMP IN

Hiermit werden Line-Pegelsignale an die Endstufe des Supreme XL angeschlossen. Schließen Sie den Endstufeneingang mit einem hochwertigen geschirmten Kabel an die Line-Pegelausgänge anderer Geräte an. Durch diesen Anschluss wird die Vorveränderstufe des Supreme XL von der Endstufe getrennt.

(25) DAMPING

Mit den drei Positionen these Schalters kann der Dämpfungsfaktor der Endstufe eingestellt werden. Bei der Dämpfung handelt es sich um die Fähigkeit eines Verständerkers, die Bewegung des Laufsprecherkegels zu regeln, nach dem ein Signal abgeklagen ist. Durch einen hohenen Dämpfungsfaktor (TIGHT) wird die Vibration des Kegels rascher verringert als durch einen niedrigeren Dämpfungsfaktor (LOOSE). Wird der Dämpfungsschalter verstellt, verändert sich auch der Lauststärkepegel des Verständerkers, sodass eventuell das Master Volume (3) neu eingestellt werden muss.

(30) POWER

Über die drei Positionen these Schalters wird der Leistungsausgangspiegel des Verständerkers eingestellt. Diese Schalter Funktioniertähnlich wie der T. Dynamics®-Regler an anderen Peavey-Verständkern (weitere Informationen dazu auf unserer Homepage www.peavey.com), der eine deutlichere Simulation der Röhrenkompression bei niedrigeren Einstellungen liefert.

(27) SPEAKER OUTPUTS

Mit diesen parallel geschalteten 6,3-mm-Mono- (TS-) Klinken können eine oder mehrere Laufsprecherboxen angeschlossen werden. Die Mindestimpedanz eines Laufsprechers beträgt 8 Ohm. Boxen könnenzarwihinterinander geschaltet werden,es wird jedoch empfohlen,die 6,3-mm-Klinkenzu verwenden,um eine angemessene Gain-Struktur aufrecht zu erhalten und eine optimale Leistung zugewährleisten.

(28) ERDUNGSPOLARITÄT-SCHALTER

Dieser Wippschalter mit drei Positionen muss normalerweise auf der mittleren Position (o) stehen. Ist aus der bzw. den Lautsprecherbox(en) ein Brummen oder Rauschen zu horen, kann der Schalter auf die Position „+“ oder „-“ gestellt werden, um diese Brummen oder Rauschen zu verringn. Kann das Problem durch Verändern der Polarität nicht behoben werden, wenden Sie sichitte an ihren autorisierten Peavey-Händler, das Peavey-Werk oder an einen qualifizierten Kundendiensttechniker.

(29) IEC-NetzSTECKER

Hierbei handelt es sich um einen genormten IEC-Netzstecker. Ein Wechselstrom-Netzkabel mit dem entsprechenden Wechselstromstecker und den entsprechenden Werten für die erforderliche Betriebsspannung liegt bei. Das Netzkabel muss an den Verträger angeschlossen werden, bevor es an eine geeignete Wechselstromsteckdose angeschlossen wird.

WECHSELSTROM-NetzKABEL FÜR DIE USA

Bei diesen dem Gerät beiliegenden Netzkabel handelt es sich um ein robustes dreiadriges Kabel mit einem herkömmlichen 120 VAC-Stecker mit Erdungsstift. Ist die verwendete Steckdose nicht mit einem Erdungsstift ausgestattet, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden.

Achtung: Der Erdungsstiftarf in keinem Fall an irgendinem Gerät entfernt werden. Er ist zu ihrer Sicherheitvorhanden.

30

SELECT

REMOTE SWITCH

EFFECTS

31

(30) Select

Dieser Stereo-Fußschalter mit zwei Tasten ist im Lieferumfang jeder Supreme™ XL enthalten.

Umschalten nach Wunsch – Wechseln der Kanäle und Aktivieren oder Deaktivieren der Effektschleife. Mit den Wahltasten können ganz einlich ohne einen Handgriff Lead- oder Rhythm-Kanal ausgewählten werden. Das 4,30 m lange Kabel bietet viel Spielraum für Bewegung. Schreiben Sie die 6,3-mm-Klinke an den Remote-Schalter (19) an, und es kann losgeben. Der Fußschalter muss bei ausgeschalteten Gerät angeschlossen werden.

(31) Effects

Ganz einfach auf die Effects-Taste treten und die angeschlossenen Effektgeräte aktivieren oder deaktivieren.

Supreme™ XL

SPEZIFKATIONEN

POWER AMPLIFIER SECTION

Rated Power & Load
