CRF 1200 - Télémètre laser LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser
Marque	Leica
Modèle	CRF 1200
Grossissement	7x
Diamètre de l'objectif	24 mm
Pupille de sortie	3,4 mm
Champ visuel à 1000 m	115 m
Compensation dioptrique	±3,5 dpt
Portée maximale	1200 m
Distance minimale	10 m
Précision de mesure	±1 m (jusqu'à 366 m), ±2 m (jusqu'à 732 m), ±0,5% (au-delà)
Affichage	DEL 4 chiffres (mètres ou yards)
Alimentation	1 pile lithium 3V type CR2
Autonomie	Environ 2000 mesures à 20 °C
Laser	Classe 1, invisible, inoffensif pour les yeux
Durée de mesure	Max. 0,9 s
Dimensions (L × H × P)	75 × 34 × 113 mm
Poids (avec pile)	Environ 220 g
Température de fonctionnement	-10 à 55 °C
Étanchéité	Jusqu'à 1 m de profondeur pendant 30 min
Matériau du boîtier	Plastique renforcé fibres de carbone / aluminium moulé
Fonctions principales	Mesure individuelle, mode balayage, réglage dioptrique
Entretien et nettoyage	Pinceau doux, chiffon humide, pas d'alcool
Sécurité	Ne pas regarder directement des sources lumineuses vives, ne pas ouvrir
Pièces détachées et réparabilité	Œilère et cordon disponibles auprès du SAV Leica
Accessoires inclus	Cordon de port, sac Cordura, pile CR2, carte de garantie

FOIRE AUX QUESTIONS - CRF 1200 LEICA

Comment utiliser le télémètre avec des lunettes ?

Les porteurs de lunettes doivent abaisser l'œilère en caoutchouc (position B) pour que l'œil soit à la bonne distance de l'oculaire.

Comment régler la netteté du réticule ?

Tournez l'œilère en caoutchouc pour ajuster la compensation dioptrique de ±3,5 dioptries. Le réticule apparaît lorsque vous appuyez sur le bouton de déclenchement.

Comment effectuer une mesure de distance ?

Appuyez une fois sur le bouton de déclenchement pour activer le réticule. Visez l'objet et appuyez à nouveau pour lancer la mesure. La distance s'affiche pendant quelques secondes.

Comment utiliser le mode balayage (scan) ?

Appuyez deux fois sur le bouton de déclenchement et maintenez-le enfoncé lors de la seconde pression. Après 0,5 s, l'appareil effectue des mesures continues toutes les 0,5 s environ.

Comment changer la pile ?

Tournez le couvercle du compartiment pile dans le sens inverse des aiguilles d'une montre pour l'ouvrir. Insérez une pile CR2 avec la borne positive vers l'avant, puis refermez en tournant dans le sens horaire.

Que faire si l'affichage clignote ou si la mesure échoue ?

Cela indique généralement une pile faible. Remplacez la pile par une neuve. Vous pouvez encore effectuer environ 100 mesures après le premier clignotement.

Comment nettoyer les lentilles ?

Enlevez d'abord les particules grossières avec un pinceau doux. Ensuite, utilisez un chiffon humide puis une peau de chamois propre. N'utilisez jamais d'alcool ou de solvants.

Quelle est la portée maximale et la précision ?

La portée maximale est d'environ 1200 m sur des cibles réfléchissantes. La précision est de ±1 m jusqu'à 366 m, ±2 m jusqu'à 732 m et ±0,5% au-delà.

L'appareil est-il étanche ?

Oui, le Leica CRF 1200 résiste à une immersion jusqu'à 1 mètre de profondeur pendant 30 minutes.

Où trouver des pièces de rechange ?

Contactez le service après-vente Leica ou votre représentant local. Les pièces comme l'œilère ou le cordon sont disponibles.

MODE D'EMPLOI CRF 1200 LEICA

Description des éléments

1 Oculaire avec

a. Couvercle et b. Échelle de dioptries

2 Oeillet d'accrochage 3 Touche de déclenchement de la mesure de distance 4 Optique d'émission laser 5 Lentille d'objectif 6 Couvercle du compartiment de pile 7 Compartiment de pile

Produit livré

• Télémètre 1 pile au lithium 3V type CR2 Cordon de port
• Sac Cordura
• Carte de Garantie

LEICA RANGEMASTER CRF 1200

No. de Code 40 527 (version en mètres)

No. de Code 40 523 (version en yards)

Avant-propos

Le nom Leica est dans le monde entier synonyme de la plus grande qualité optique, de la précision mécanique à toute épreuve et pour une longue durée d'utilisation. Nous vous souhaitons beaucoup de plaisir et de réussite avec votre nouvelle Leica Rangemaster CRF. Ce télémetre émet des impulsions infrarouge invisibles à l'œil et calcule la distance à l'objet en fonction du signal résiduel réfléchi, à l'aide de son microprocesseur intégré. Il est équipé d'une excellente optique de visée à grossissement 7x qui permet d'effectuer un repérage même dans des conditions d'utilisation défavorables, et est performant et facile à utiliser. Pour pouvoir maîtriser de manière optimale toutes les fonctions de ce télémetre laser polyvalent de haute-qualité, veuillez lire tout d'abord attentivement la présente notice d'utilisation.

Table des matières

Description des éléments 26 Produit livre 26 Avant-propos 26 Recyclage des appareils électriques et électroniques 27 Fixation du cordon de port 28 Insertion et changement de la pile 28 État de charge de la pile 29 Utilisation avec ou sans port de lunettes 30 Réglage dioptrique 30 Mesure de distance 30 Fonction de balayage par scanner 31 Portée de mesure et précision 32 Entretien/nettoyage 33 Que faire quand... 34 Caractéristiques techniques 35 Leica Akademie 36 Leica dans l'Internet 36 Service d'information Leica 36 Service après-vente Leica 36

Recyclage des appareils électriques et électroniques

(valable pour l'UE et les autres pays européens ayant un système de collecte sélectif)

Cet appareil contient des composantes électriques et électroniques et ne doit pas être jeté avec les ordures ménagères! Il doit être déposé dans la zone de collecte de votre commune.

Cette opération est gratuite pour vous. Prière de désteroter au préalable piles et/ou accumulateurs et de déposer ceux-ci dans les points de collecte prévus à cet effet, en prenant les précautions nécessaires (voir la notice d'utilisation de cet appareil). Pour plus d'informations, consultez votre commune, votre centre de dépôt des déchets local ou le magasin où vous avez acheté cet appareil.

Avertissement

Pour prévenir des lésions oculaires, éviter, comme avec toute lunette d'approche, d'observer directement des sources de lumières vives avec le Leica Rangemaster CRF.

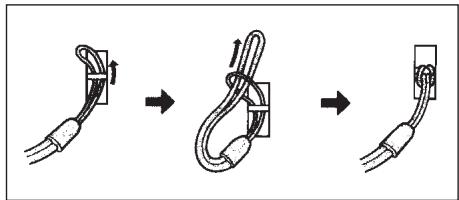

Fixation du cordon de port

Glisser le petit nœud coulant du cordon de port à travers l'œillet du boîtier (2) de le Leica Rangemaster CRF. Passer ensuite l'extrémité du cordon de port à travers le petit nœud coulant et serrer fermement de manière à ce que la boucle ainsi obtenue soit solidement fixée autour de l'œillet du boîtier.

Insertion et changement de la pile

Le Leica Rangemaster CRF est alimenté par une pile au lithium de 3 volts (p. ex. Duracell DL CR 2, Ucar CR 2, Varta CR 2, ou d'autres types CR 2).

1. Ouvrez le couvercle (6) du compartiment piles (7) en le faisant tourner dans le sens inverse des aiguilles d'une montre.
2. Introduisez la pile avec la borne positive vers l'avant (en fonction du marquage dans le compartiment).
3. Refermez le couvercle en le tournant dans le sens des aiguilles d'une montre.

Remarques:

• Le froid diminue la puissance de la pile. Par conséquent, à basse température, le Leica Rangemaster CRF doit être porté le plus près possible du corps et fonctionner avec des piles neuves.
• Retirez la pile du Leica Rangemaster CRF si vous prévoyez de ne pas l'utiliser pendant une longue période.
• Les piles doivent être stockées dans un endroit sec et frais.

Attention:

• Vous ne devez jamais jeter les piles au feu, ni les chauffer, recharger, démonter ou casser.
• Ne jetez pas les piles usagées avec les ordures ménagères ordinaires, car elles contiennent des substances toxiques nuisibles pour l'environnement. Pour permettre un recyclage correct, remettez-les à un commerçant ou éliminez-les avec les déchets spéciaux dans un collecteur.

Etat de charge de la pile

Le déchargement complet de la pile est signalé par un clignotement de l'affichage des valeurs de mesure et des repères de visée. APRÈS le premier clignotement de l'affichage, vous avez encore la possibilité d'effectuer 100 mesures avec une diminution progressive de la portée.

Utilisation avec ou sans port de lunettes

Les utilisateurs non porteurs de lunettes de vue relèvent l'oeilère en caoutchouc (1a) en la rabattant vers le haut (comme à la livraison, figure A). Dans cette position, l'oeil est situé à la distance de le Leica Rangemaster CRF. Les utilisateurs porteurs de lunettes abaisent l'oeilère en caoutchouc (figure B).

Réglage dioptrique

Le réglage dioptrique permet de régler la netteté du repère de visée sur la valeur que vous considérerez comme étant la meilleure pour vous. Il vous suffit pour ce faire de relever un objet très éloigné avec le Leica Rangemaster CRF et de régler sur la netteté optimale en tournant.

l'oeillère en caoutchouc (1a). Le repère de visée apparait lorsque vous appuyez sur la touche de déclenchement (3). Vous pouvez lire la valeur réglée sur l'échelle des « + » ou des « - » (1b) de l'oeillère en caoutchouc. Le réglage dioptrique est possible jusqu'à ±3,5 dioptries selon l'acuité visuelle.

Mesure de distance

Pour mesurer la distance à un objet, le relevé effectué doit être précis. Activer pour ce faire le repère de visée en appuyant une fois sur le bouton de déclenchement (3). Après le relâchement de la touche, le repère de visée clignote encore environ 4 secondes. Si la touche est maintenue enfoncée, le repère de visée reste allumé. Pen-

dont la période où le repère est allumé, l'objet est relevé et une nouvelle pression sur la touche de déclenchement commande la mesure de distance et l'affichage de la valeur de mesure. Lors de la mesure, le repère de visée disparaît un court instant. Aussi longtemps que le repère de visée est allumé, vous pouvez appuyer à tout moment sur la touche de déclenchement pour lancer une nouvelle mesure. Si la distance à l'objet est inférieure à 10 mètres ou dépasse la portée, ou si l'objet n'est pas suffisamment réfléchissant, le symbole «- - - » s'affiche. Lorsque l'affichage s'efface, le Leica Rangemaster CRF se met automatiquement hors tension.

Fonction de balayage par scanner

Avec le Leica Rangemaster CRF, les mesures peuvent également être effectuées en mode continu. Il suffit pour cela d'appuyer à deux reprises sur la touche de déclenchement (3) et de maintenir cette-ci enfoncée lors du 2eme actionnement. L'appareil se commute sur le mode de balayage au bout de 0,5s environ et effectue ensuite des mesures permanentes. Les variations de l'affichage vous indiquent que la commutation s'est bien effectuée: une nouvelle valeur de mesure s'affiche toutes les 0,5 secondes environ. Le mode de balayage est particulièrement pratique lors de la mesure de distances jusqu'à des cibles petites et en mouvement.

Remarque:

En mode de balayage, la consommation électrique est, en raison des mesures permanentes, supérieure à celle enregistrée lors de mesures individuelles.

Portée de mesure et précision

La précision de mesure du Leica Rangemaster CRF s'élève à ±1 mètre. La portée maximale est atteinte pour des cibles particulièrement réfléchissantes et une portée visuelle de 10km.

Portée	supérieure	inférieure
Coleur de l'objet	blanc	noir
Angle avec l'objet	perpendicular	aigu
Taille de l'objet	grande	petite
Lumière solaire	faible (nuageux)	forte (soleil de midi)
Conditions atmosphériques	claires	brumeuses
Structure de l'objet	homogène(mur de maison)	hétérogène(buisson, arbre)

Par beau temps et dans le cas d'une bonne visibilité, les valeurs de précision suivantes sont valables :

Portée env. 10m jusqu'à 1200m

Précision env. ± 1 m jusqu'à 366m

env. ± 2 m jusqu'à 732m

Entretien/nettoyage

Votre Leica Rangemaster CRF ne requiert aucun soin particulier. Les particules grossières, comme les grains de sable, doivent être éliminées à l'aide d'un pinceau à poils doux ou par jet d'air. Pour effacer les empreintes digitales sur les lentilles de l'objectif ou de l'oculaire, (entre autres), utiliser dans un premier temps un linge humide puis essuyer à l'aide d'une peau de chamois douce (spéciale optique) et propre ou d'un chiffon exempt de poussière.

Important:

N'exercez pas de forte pression, même lorsque vous essuyez la surface de lentilles très encrassées. Bien que la couche antireflet soit résistante aux rayures, elle peut être endommagée par le sable ou les cristaux de sel.

Pour le nettoyage du boîtier, utiliser exclusivement une peau de chamois humide. L'usage de chiffons secs comporte un risque de charge electrostatique. L'optique et le boîtier ne doivent en aucun cas être nettoyés avec de l'alcool ou d'autres solutions chimiques.

Chaque Leica Rangemaster CRF possède un numéro de série unique en plus de son indication de type. Notez-le bien dans votre documentation.

Attention:

L'appareil ne doit être ouvert en aucun cas!

Pièces de rechange

Si vous avez besoin de pièces de rechange pour leur Leica Rangemaster CRF, p. ex. une œillère ou une cordon, contactez notre service après-vente (adresse, voir p. 36) ou votre Représentation Leica (adresses, voir Carte de Garantie).

Que faire quand...

Défaut	Cause	Solution
Lors de l'observation l'image ronde n'est pas obtenue.	a) La pupille de l'observateur des ne correspond pas à la pupille de sortie de l'oculaire. b) La position d'oeilère de l'oculaire ne correspond pas à l'utilisation correcte avec et sans lunettes.	a) Corriger la position l'œil. b) Corriger le réglage: Les porteurs de lunettes rentrent l'oeilère; les observateurs sans lunettes sortent l'oeilère (voir p. 30).
Affichage flou	La compensation dioptrique n'est pas exacte	Recommencer le réglage de la compensation dioptrique (voir p. 30)
Lors de la mesure de distance l'indication "----" apparait	a) La portée de mesure est dépassée ou est en-dessous de la distance minimum b) Le degré de réflexion de l'objet est insuffisant	Vérifier les indications sur la portée de mesure (voir p. 31)
L'affichage clignote ou aucune mesure n'est possible	Pile épisée	Remplacer la pile (voir p. 28)

Caractéristiques techniques

Grossissement	7 x
Diamètre de l'objet	24 mm
Pupille de sortie	3,4 mm
Indice crépusculaire	13
Luminosité géométrique	11,8
Champ visuel (à 1.000 m) / Angle objectif de vision	115 m / 6,5°
Distance longitudinale de la pupille de sortie	15 mm
Type de prisme	en toit
Couche anti-reflet sur les lentilles sur les prismes	High Durable Coating (HDCTM) couche de correction de phase P40
Compensation dioptrique	±3,5 dpt.
Adaptées aux porteurs de lunettes	oui
Température de fonctionnement	-10 à 55°C
Température de stockage	-15 à 75°C
Étanchéité	pendant 30 min: étanche jusqu'à 1 m de profondeur
Matériau du boîtier / du châtissis	plastique, renforcé aux fibres de carbone, peint / Aluminium moulié sous pression
Portée maximale	env. 1200 m
Distance minimale	env.10 m
Précision de mesure	env. ±1 m jusqu'à 366 m env. ±2 m jusqu'à 732 m env. ±0,5% au-delà 732 m
Affichage / Unité de mesure	DEL à 4 chiffres Dispponible pour mesure en mètres ou en yards
Pile	1 pile au lithium 3V type CR2
Durée de vie de la pile	env. 2000 mesures à 20°C
Laser	invisible, inoffensif pour les yeux, conforme aux normes EN et FDA classe 1
Divergence faisceau laser	env. 0,5 x 2,5 mrad
Durée de mesure maximale	env. 0,9 s
Dimensions (L x H x E)	env. 75 x 34 x 113 mm
Poids (piles comprises)	env. 220 g

Leica akademie

Les différents stages proposent aux participants un programme complet sur la technique photographique et de nombreux conseils sur la pratique du Leica et la fascination à l'utilisation des produits Leica. Pour plus de renseignements sur le programme de formation courant:

Leica Camera AG

Leica Akademie

Des informations d'actualité concernant le matériel, les nouveaux, les activités et la société Leica elle-même sont à votre disposition sur notre Homepage dans l'Internet sous la référence:

http://www.leica-camera.com

Service d'information leica

Le service Informations Leica répondra volonters par écrit, par téléphone, fax ou e-mail à vos questions.

Questions d'ordre technique se rapportant à la gamme de produits Leica:

Leica Camera AG

Service après-vente leica

Pour l'entretien de votre équipement Leica et en cas d'endommagement, le Customer Service de Leica Camera AG ou celui d'une des représentations nationales Leica (liste d'adresses sur la Carte de Garantie) se tiennent à votre disposition.

Veuillez consulter votre centre-conseil Leica.

Leica Camera AG

Customer-Service

Tél. : [phone]

Fax: [phone]

[e-mail]

Marque du Groupe Leica Camera

Marque déposée
