DISTO D810 TOUCH - Télémètre laser LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser
Marque	Leica
Modèle	DISTO D810 Touch
Dimensions (H x P x L)	61 x 31 x 164 mm
Poids	238 g
Alimentation	Batterie Li-ion 3,7 V / 2,6 Ah ; charge via USB (5 V, 1 A)
Autonomie	Environ 4000 mesures par charge
Portée de mesure	Jusqu'à 200 m (typique), 80 m en conditions défavorables
Précision de distance	±1,0 mm (typique), ±2,0 mm (maximale)
Mesure d'inclinaison	Plage 360°, précision ±0,1° (boîtier)
Écran tactile	Couleur avec interface tactile
Viseur numérique	Caméra intégrée avec zoom 4x et vue d'ensemble
Bluetooth	Bluetooth Smart (v4.0), portée <10 m
Fonctions principales	Mesure distance, min/max, continue, piquetage, addition/soustraction, surface, volume, triangle, trapèze, Pythagore (2 et 3 points), Smart Horizontal Mode, profil hauteur, niveau, objets inclinés, poursuite latérale, mémoire, calculette, retardateur, mode longue portée, boussole, photo, galerie, diamètre, largeur, surface de photo
Classe laser	2 (635 nm, <1 mW)
Indice de protection	IP54 (protection poussière et eau ruisselante)
Stockage de données	Mémoire interne, galerie photos/captures d'écran (JPG)
Transfert de données	USB (galerie), Bluetooth Smart
Entretien et nettoyage	Chiffon doux et humide ; ne pas immerger ni utiliser de solvants
Sécurité	Ne pas regarder dans le faisceau laser ; éviter tout contact oculaire ; produit laser classe 2
Garantie	Garantie à vie limitée (enregistrement pour 3 ans sans frais)
Température de service	-10 °C à +50 °C
Température de stockage	-25 °C à +60 °C

FOIRE AUX QUESTIONS - DISTO D810 TOUCH LEICA

Comment charger la batterie du Leica Disto D810 Touch ?

Utilisez le câble USB fourni. Branchez la petite extrémité dans l'appareil et la grande extrémité dans un chargeur secteur (ou un ordinateur, mais la charge sera plus lente). L'appareil est inopérant pendant la charge. Le temps de charge est d'environ 4 heures.

Comment effectuer une mesure de distance simple ?

Allumez l'appareil, pointez le laser sur la cible et appuyez sur la touche ON/DIST ou effleurez l'icône de mesure au centre de la ligne inférieure de l'écran tactile. La distance s'affiche sur la ligne principale.

Comment activer le mode Bluetooth et transférer des mesures ?

Dans les réglages, activez Bluetooth Smart. Connectez l'appareil à votre smartphone, tablette ou PC via Bluetooth. Une fois connecté, chaque mesure est automatiquement transférée. Vous pouvez aussi appuyer sur = pour envoyer la valeur de la ligne principale. Pour modifier le mode de transfert, allez dans Réglages > Bluetooth.

Que faire en cas de code d'erreur (par exemple Info 156) ?

Consultez la section 'Codes de message' dans la notice. Par exemple : Info 156 signifie une inclinaison transversale supérieure à 10° ; maintenez l'appareil droit. Info 162 : erreur de calibrage ; placez l'appareil sur une surface horizontale plane et recalibrez. Si l'erreur persiste, contactez le revendeur.

Comment calibrer le capteur d'inclinaison ?

Allez dans Réglages > Calibrage de l'inclinaison. Suivez les instructions à l'écran : placez l'appareil sur une surface parfaitement horizontale et plane, puis confirmez. La procédure prend environ 1 seconde.

Comment entretenir et nettoyer l'appareil ?

Nettoyez l'appareil avec un chiffon doux et humide. Ne l'immergez jamais dans l'eau et n'utilisez pas de nettoyants agressifs ou de solvants. Essuyez délicatement la lentille et l'écran.

Quelle est la garantie du Disto D810 Touch ?

Leica offre une garantie à vie limitée couvrant les défauts de matériaux et de fabrication. En enregistrant le produit sur www.leicageosystems.com/registration dans les 8 semaines suivant l'achat, vous bénéficiez de 3 ans sans frais pour les réparations. Sans enregistrement, la période sans frais est de 2 ans.

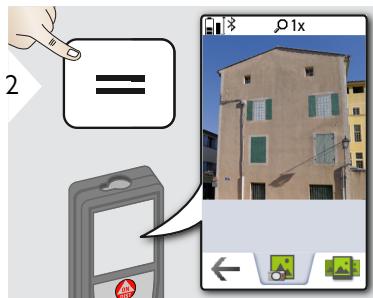

Comment prendre une photo avec l'appareil ?

Dans le menu Fonctions, sélectionnez Photo. Pointez l'appareil et effleurez l'icône Appareil photo au centre de la ligne inférieure. Pour une capture d'écran, maintenez la touche Appareil photo enfoncée pendant 2 secondes. Les photos sont stockées dans la galerie (format JPG, résolution 800x600 dpi).

Comment utiliser la fonction Pythagore (2 points) ?

Sélectionnez Pythagore (2 points) dans le menu Fonctions. Mesurez la première distance (hypoténuse), puis la seconde. L'appareil calcule automatiquement la troisième distance (côté adjacent). Utilisez de préférence un trépied pour plus de précision. Attention : cette fonction est surtout adaptée aux mesures horizontales indirectes.

Quelles sont les précautions de sécurité concernant le laser ?

Ce produit est un laser de classe 2 (635 nm, <1 mW). Ne regardez pas directement dans le faisceau et ne le dirigez pas vers les yeux d'autrui. L'œil est normalement protégé par le réflexe de fermeture des paupières. N'utilisez pas d'instruments optiques (jumelles, lunettes) pour observer le faisceau, car cela pourrait être dangereux.

MODE D'EMPLOI DISTO D810 TOUCH LEICA

Avant de démarrer l'appareil 2

Introduction 2 Vue d'ensemble 2 Écran de mesure de base 3 Écran de sélection 3 Viseur numérique (caméra) 4 Chargement de la batterie Li-Ion via USB 5

Utiliser l'appareil 6

Utilisation de l'écran tactile 6 Mise sous / hors tension 7 Suppression 7 Codes de message 7 Pierre finale multifonctionnelle 7 Mesure continue / minimum-maximum 7 Addition / Soustraction 8 Viseur numérique (caméra) 8 Capture d'écran 9

Réglages 10

Vue d'ensemble 10 Unités d'inclinaison 10 Unités de distance 11 Activation/Désactivation du bip 12 Activation/Désactivation du niveau numérique 12 Désactivation/activation du verrouillage de touche 12 Activation du verrouillage de touche 12 Réglages Bluetooth® 13 Calibrage du capteur d'inclinaison (calibrage de l'inclinaison) 14 Favoris personnalisés 15 Éclairage 15 Écran tactile ON/OFF 15 Date et heures 16 Ajustement de boussole 16 Décalage 17 Réinitialisation 17

Fonctions 18

Vue d'ensemble 18 Retardateur de mesure 18 Calculs 19 Réglage de la référence de mesure / trépied 19 Mémoire 20 Mesure d'une distance simple 20 Mode horizontal intelligent 20

Niveau 21 Surface 21 Volume 22 Photo 23 Boussole 24 Galerie 25 Surface triangulaire 26 Mode longue portée 26 Mesure de profil de hauteur 27 Objets inclinés 28 Poursuite latérale 29 Trapèze 30 Piquetage 31 Pythagore (2 points) 32 Pythagore (3 points) 33 Largeur 34 Diamètre 35 Surface de photo 36

Caractéristiques techniques 37

Codes de message 38

Entretien 38

Garantie 38

Consignes de sécurité 39

Responsabilité 39 Utilisation non conforme 39 Conditions d'application 39 Tri sélectif 40 Compatibilité électromagnétique (CEM) 40 FCC statement (applicable in U.S.) 40 Déclaration FCC, applicable aux États-Unis 41 Normativa FCC (aplicable en EE UU) 41 Utilisation du produit avec Bluetooth® 42 Classification laser 42 Signalisation 42

Introduction

Lire attentivement les consignes de sécurité et le manuel avant d'utiliser le produit pour la première fois.

Le responsable du produit doit s'assurer que tous les utilisateurs comprennent et respectent les consignes qui seront.

Les symboles utilisés ont la signification suivante :

ATTENTION

Indique une situation potentiellement périlleuse pouvant entraîner de graves blessures voire la mort si elle n'est pas évitée.

PRUDENCE

Risque ou utilisation non conforme susceptible de provoquer des dommages dont l'étendue est faible au niveau corporel, mais peut être importante au niveau matériel, financier ou écologique.

Paragraphes importants auxquels il convient de se référer en pratique car ils permettent d'utiliser le produit de manière efficace et techniquement correcte.

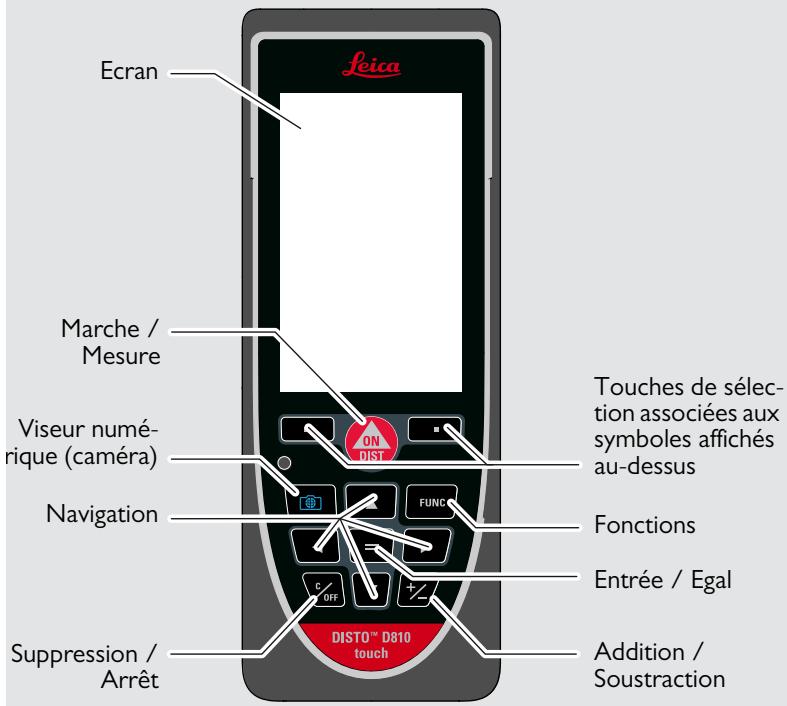

Vue d'ensemble

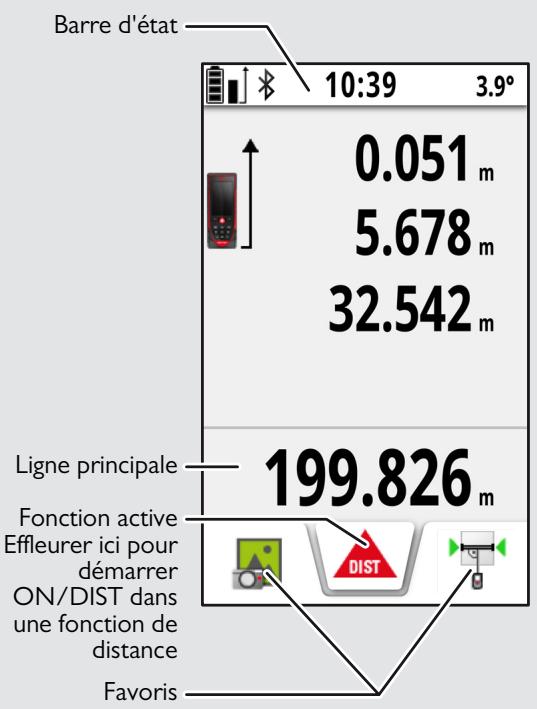

Écran de mesure de base

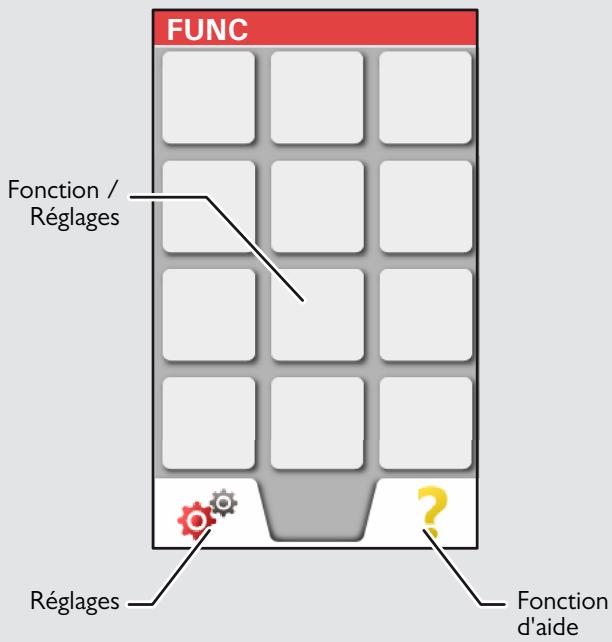

Écran de sélection

Viseur numérique (caméra)

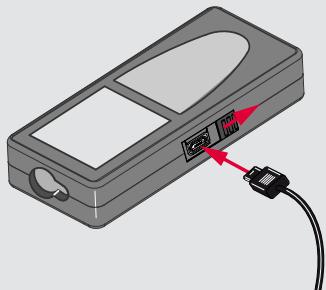

Chargement de la batterie Li-Ion via USB

Charger la batterie avant de l'utiliser pour la première fois. Utiliser le câble fourni pour charger la batterie.

Brancher la petite extrémité du câble dans la prise de l'appareil et la grande dans une prise de courant. Sélectionner le connecteur approprié pour le pays d'utilisation. L'appareil est inopérationnel pendant la charge.

L'ordinateur peut aussi s'utiliser pour charger l'appareil, mais cela prend plus de temps. Si l'appareil est raccordé à l'ordinateur via un câble USB, on peut télécharger ou supprimer la galerie. Il est impossible de transférer des données.

Lors de la charge de la batterie, les icônes suivantes signalent l'état :

Charge

Entièrement chargé

4h

i

Remplacer les batteries quand l'icône Batterie correspondante clignote.

Il se peut que l'appareil s'échauffe pendant la charge. Il s'agit d'un phénomène normal qui ne devrait pas affecter la durée de vie ou la performance de l'appareil. Si la température de la batterie dépasse 40 °C / 104 °F, le chargeur s'arrête.

À une température de stockage recommandée de -20 °C à +30 °C (-4 °F à +86 °F), les batteries chargées dans la plage de 50 % à 100 % peuvent être stockées pendant une période maximale d'un an. Après cet intervalle, il faut recharger les batteries.

Pour économiser de l'énergie, débrancher le chargeur en cas de non-utilisation.

#

PRUDENCE

Une connexion incorrecte du chargeur peut gravement endommager l'appareil. Tout dommage résultant d'une utilisation incorrecte est exclu de la garantie. Utiliser seulement des chargeurs, batteries et câbles agréés par Leica. Les chargeurs ou câbles non agréés peuvent provoquer une explosion de la batterie ou un endommagement de l'appareil.

Si l'appareil est raccordé à l'ordinateur via un câble USB, on peut télécharger ou supprimer la galerie. Il est impossible de transférer des données.

Utilisation de l'écran tactile

Utiliser l'écran tactile seulement avec les doigts.

Empêcher l'écran tactile d'entrer en contact avec d'autres appareils électriques.

Les décharges électrostatiques peuvent causer un dysfonctionnement de l'écran tactile.

Empêcher l'écran tactile d'entrer en contact avec l'eau. L'écran tactile peut fonctionner incorrectement dans des conditions humides ou en cas d'exposition à l'eau.

Pour éviter d'endommager l'écran tactile, ne pas le toucher avec un objet tranchant et ne pas exercer trop de pression dessus avec les

doigts.

Effleurer

Effleurer l'écran pour ouvrir un bouton d'écran ou pour faire une sélection. Un effleurement de l'icône au milieu de la ligne du bas active la mesure de distance ou déclenche l'appareil photo.

Tirer

Tirer l'écran pour faire afficher l'écran précédent ou suivant.

Pincer

Balayer l'écran en écartant 2 doigts pour vérifier si le viseur numérique

Au lieu d'utiliser l'écran tactile, on peut se servir des boutons classiques du clavier.

Mise sous / hors tension

Appareil hors tension.

Si aucune touche n'est actionnée pendant 180 s, l'appareil s'éteint tout seul.

Suppression

Annuler la dernière action.

Quitter la fonction actuelle. Activer le mode par défaut.

Codes de message

Si l'icône Info s'affiche avec un nombre, suivre les instructions de la section "Codes de message". Exemple :

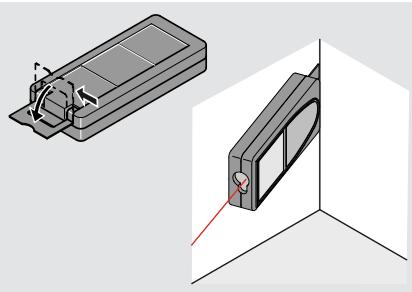

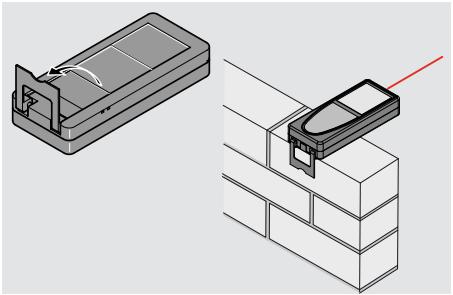

Pièce finale multifonctionnelle

L'orientation de la pièce finale est automatiquement détectée et le point zéro ajusté en conséquence.

Mesure continue / minimum-maximum

2

Utilisé pour mesurer en diagonale dans l'espace (valeurs maximales) ou la distance horizontale (valeurs minimales).

Les distances minimum et maximum mesurées s'affichent (min, max). La dernière valeur mesurée s'affiche sur la ligne principale.

3

ON DIST

Arrête la mesure continue / minimum-maximum.

La prochaine mesure est ajoutée à la précédente.

La prochaine mesure est soustraite de la précédente.

On peut répéter cette opération. On peut procéder de la même manière pour additionner ou soustraire des surfaces ou volumes.

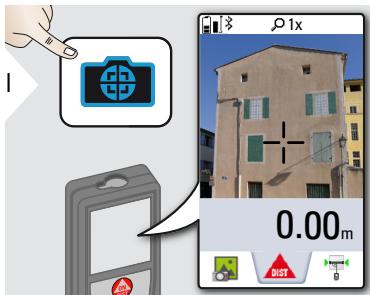

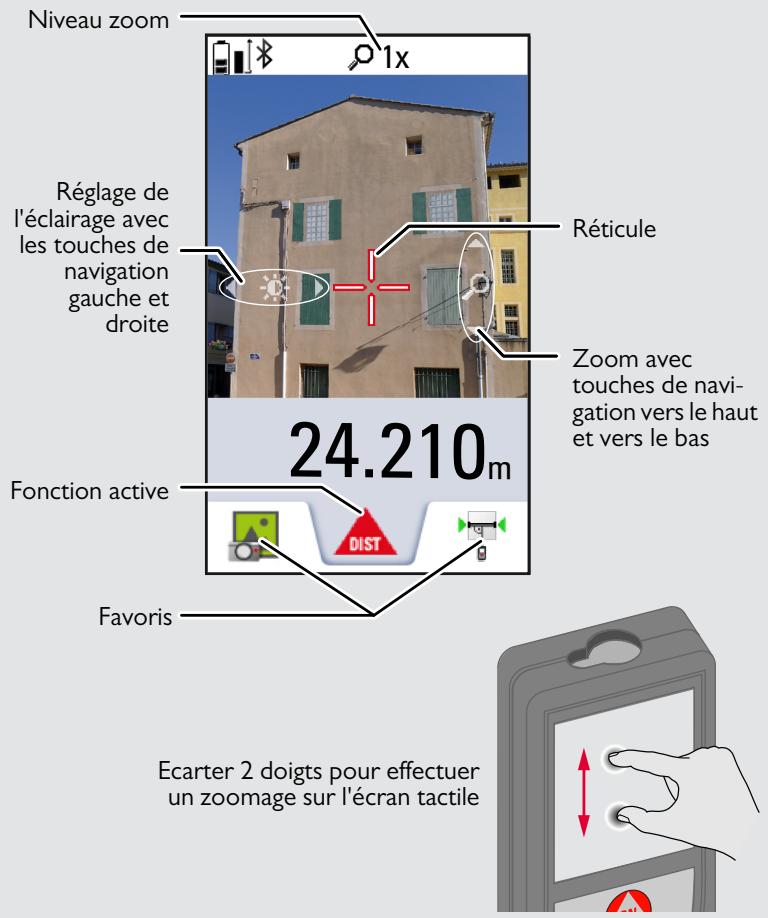

Viseur numérique (caméra)

C'est une grande aide pour les mesures en plein air. Le viseur numérique intégré (caméra) montre la cible sur l'écran. L'instrument mesure au milieu du réticule, même si le point laser n'est pas visible.

Des erreurs de parallaxe se produisent quand la caméra de localisation de point est utilisée sur des cibles proches. Le laser apparaît alors décalé sur le réticule. Dans ce cas, se référer au point laser réel.

• OV = vue d'ensemble

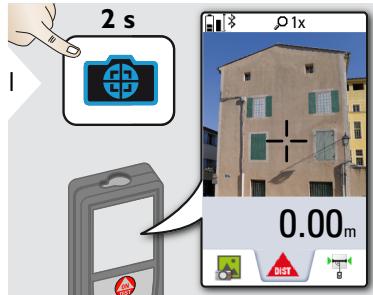

Capture d'écran

La photo d'écran est enregistrée dans la galerie.

Vue d'ensemble

UNITS	Unités d'inclinaison
UNITS	Unités de distance
BIP	Bip
Niveau numérique	Verrouillage du clavier
Bluetooth® Smart	Bluetooth® Smart
Calibrage de l'inclinaison	Favoris
Eclairage	Eclairage
Ecran tactile	Date et heures
Ajustement de boussole	Décalage
Réinitialisation	Information
S	Information sur le pays

Unités d'inclinaison

Commuter entre les unités de mesure suivantes :

360.0°	0.00 %
±180.0°	0.0 mm/m
±90.0°	0.00 in/ft

Confirmer le réglage.

Quitter les réglages.

Réf. 792297 :

0.00 m	0.00 ft
0.000 m	0.00 in
0.0000 m	0 in 1/32
0.0 mm	0'00" 1/32

Référence de module US 799097 :

0.00 m	0 in 1/16
0.000 m	0'00" 1/16
0.0000 m	0 in 1/8
0.0 mm	0'00" 1/8
0.00 ft	0 in 1/4
0.00 in	0'00" 1/4
0 in 1/32	0.000 yd
0'00" 1/32

Confirmer le réglage.

Quitter les réglages.

Activation/Désactivation du bip

Pour activer, répéter la procédure.

3

Quitter les réglages.

Activation/Désactivation du niveau numérique

Pour activer, répéter la procédure.

3

Quitter les réglages.

Le niveau numérique est affiché sur la barre d'état.

Désactivation/activation du verrouillage de touche

Pour désactiver, répétez la procédure. Le verrouillage de touche est actif quand l'appareil est éteint.

3

Quitter les réglages.

Activation du verrouillage de touche

1

2

en l'espace de 2 s

Description, voir la boîte d'information ci-dessous.

Paramètres spéciaux pour le transfert de données.

Quitter les réglages.

Mode par défaut :

Bluetooth® est actif et l'icône

Bluetooth noir® est affichée dans la barre d'état.

L'icône Bluetooth® bleue sur la ligne d'état apparaît si l'appareil est connecté à Bluetooth®.

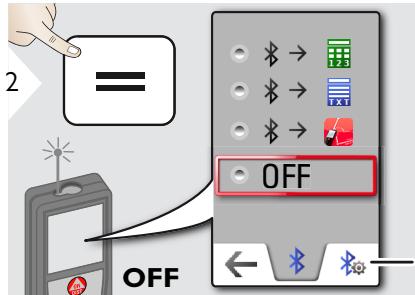

OFF

Désactive Bluetooth®.

Mode Chiffres : utiliser ce mode s'il faut transférer les données dans des formats numériques, par ex. des tableurs. Ft/in fractionnaire converti en ft/in décimal.

L'appareil est connecté. Les favoris disparaissent et deux touches virtuelles apparaissent :

Permet d'utiliser les touches flèches pour déplacer le curseur sur l'ordinateur.

Envoie la valeur de la ligne principale à l'ordinateur.

Mode Texte : choisir cette option pour transférer les données comme texte, par ex. en utilisant des programmes de traitement de mots.

L'appareil est connecté. Les favoris disparaissent et deux touches virtuelles apparaissent :

Permet d'utiliser les touches flèches pour déplacer le curseur sur l'ordinateur.

Envoie la valeur de la ligne principale à l'ordinateur.

Mode Appli : utiliser ce mode pour transférer les données à l'aide d'une appli. Propriétés spéciales : CRYPTE est le paramètre par défaut. En cas de problèmes avec le transfert de données, sélectionner le mode NON CRYPTE.

Activer Bluetooth® Smart dans Réglages.

1 Connecter l'instrument au smartphone, à la tablette, à l'ordinateur portable,...

La mesure actuelle est transférée automatiquement si la connexion Bluetooth® est établie. Pour transférer un résultat de la ligne principale, presser = . Bluetooth® devient inactif dès que le lasermètre est éteint.

Le module Bluetooth® Smart, efficace et novateur (avec le nouveau standard Bluetooth® V4.0), s'interface avec tous les appareils Bluetooth® Smart Ready. Tous les autres appareils Bluetooth® ne prenant pas en charge le module Bluetooth® Smart à économie d'énergie, intégré dans l'appareil.

Nous n'accordons aucune garantie sur le logiciel gratuit DISTO™ et ne fournissons pas non plus d'assistance pour ce logiciel. Nous déclinons toute responsabilité en lien avec l'utilisation de ce logiciel gratuit et ne sommes pas tenus d'y apporter des corrections ou de proposer des mises à jour. Notre site Internet propose un large choix de logiciels commerciaux. Des applications pour Android® ou iOS sont disponibles dans des boutiques en ligne spécialisées. Pour plus de détails, consultez notre site Internet.

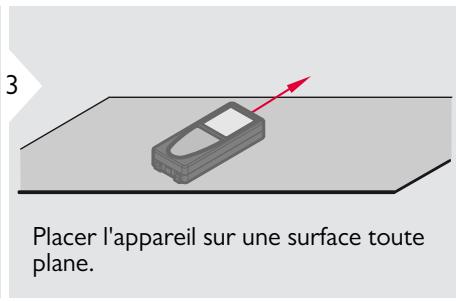

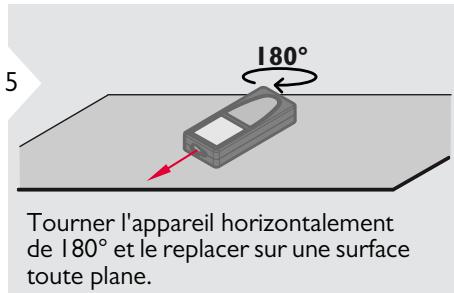

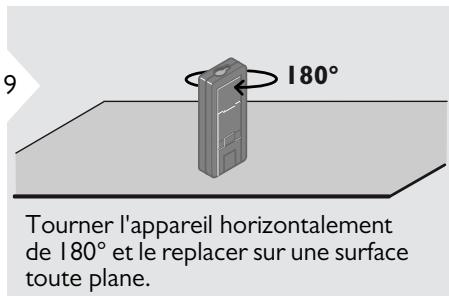

Calibrage du capteur d'inclinaison (calibrage de l'inclinaison)

Après 1 seconde, l'appareil revient en mode de base.

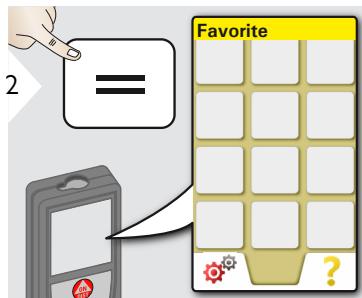

Favoris personnalisés

Sélectionnez la fonction favorite.

Appuyez sur la touche de sélection gauche ou droite. La fonction est définie comme favorite au-dessus de la touche de sélection correspondante.

Sélectionnez les fonctions favorites pour y accéder rapidement.

Raccourci :

Appuyez pendant 2 secondes sur une touche de sélection en mode mesure. Sélectionnez la fonction favorite, puis appuyez brièvement à nouveau sur la touche de sélection correspondante.

Éclairage

Sélectionnez la luminosité.

Confirmez le réglage.

Quittez les réglages.

Pour économiser de l'énergie, réduisez la luminosité si elle n'est pas nécessaire.

Écran tactile ON/OFF

Pour désactiver, répéter la procédure.

Quitter les réglages.

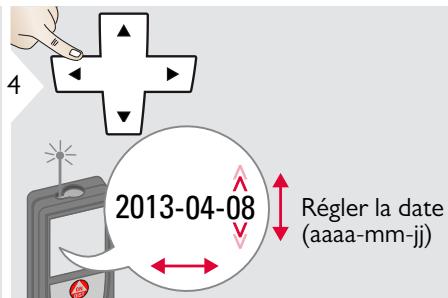

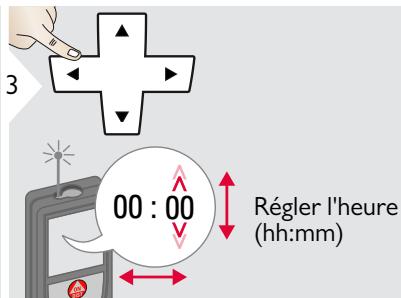

Date et heures

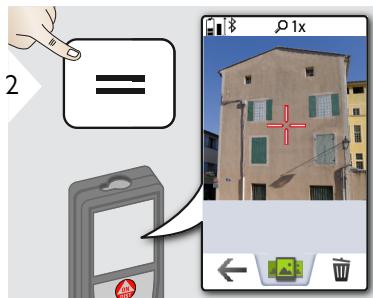

Ajustement de boussole

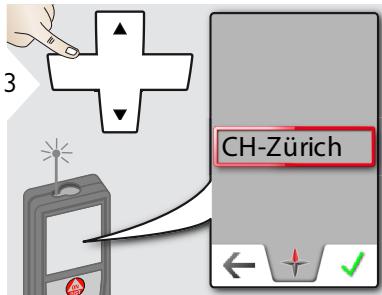

Adaptation de la déclinaison magnétique

L'angle de déclinaison varie en fonction de la position géographique, les pôles géographique et magnétique étant alignés. Mais si la position de référence n'est pas nécessaire, la déclinaison entre les pôles peut présenter une grande différence. Pour obtenir les meilleurs résultats, sélectionner la zone géographique la plus proche comme suit.

Choisir l'emplacement le plus proche. L'appareil ajuste la déclinaison en conséquence.

Quitter les réglages.

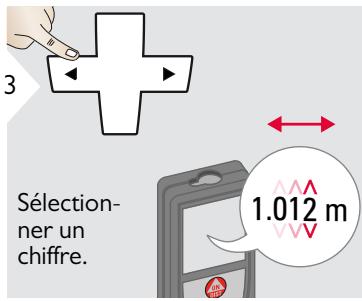

Décalage

Quitter les réglages.

Un décalage ajoute ou soustrait automatiquement une valeur spécifique à/de toutes les mesures. Cette fonction permet de tenir compte de tolérances. L'icône Décalage s'affiche.

Réinitialisation

3

Deuxième confirmation avec les touches de sélection :

Refuser : Confirmer :

4

Quitter les réglages.

La fonction Réinitialiser restaure les paramètres usine de l'appareil. Tous les paramètres et mémoires personnalisés seront perdus.

Une réinitialisation du matériel a lieu en pressant 15 s la touche ON/DIST.

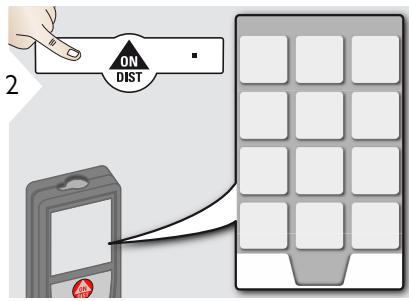

Vue d'ensemble

Retardateur de mesure

Calculatrice

Réglage de la référence de mesure

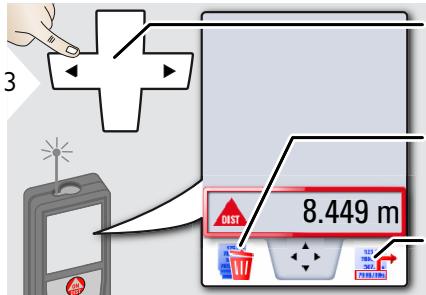

Mémoire

Mesure de distance simple

Mode horizontal intelligent

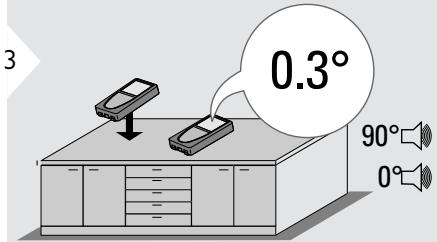

Niveau

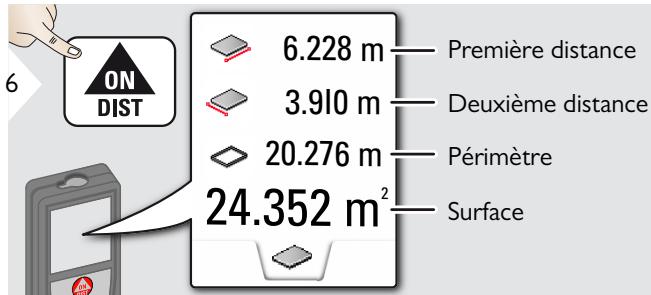

Surface

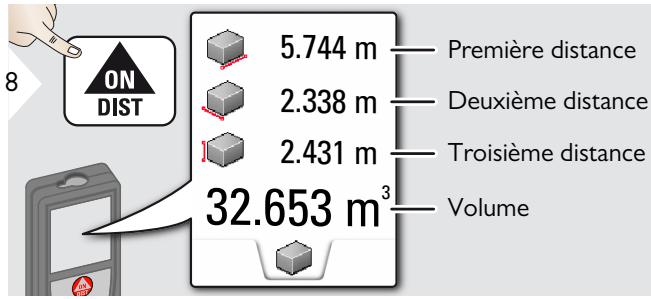

Volume


Boussole

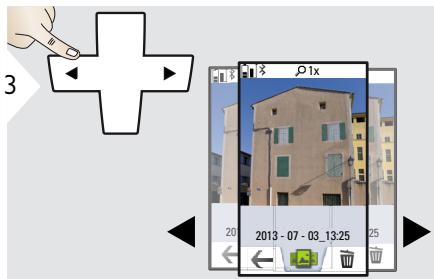

Galerie

Surface de triangle

Mode longue portée

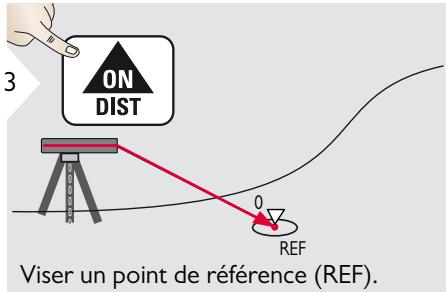

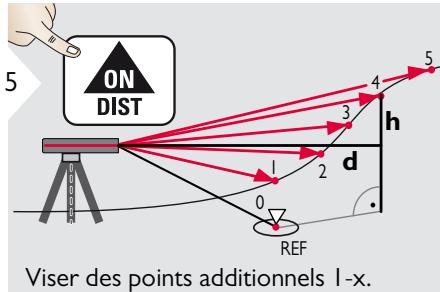

Mesure de profil de hauteur

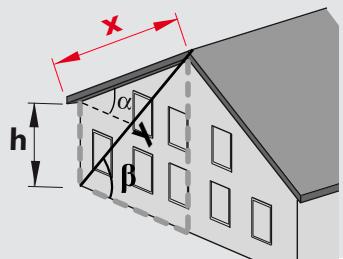

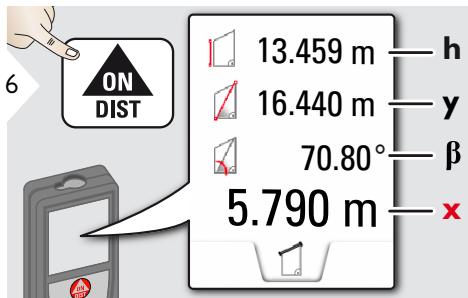

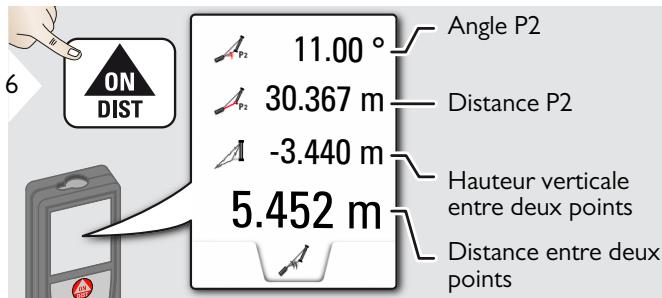

Mesure sur des objets inclinés

Poursuite latérale

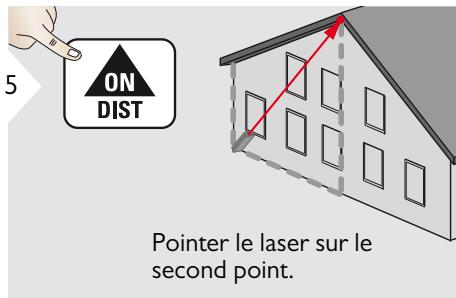

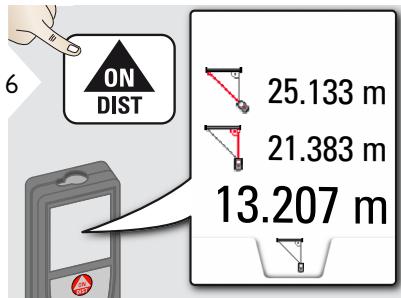

Trapèze

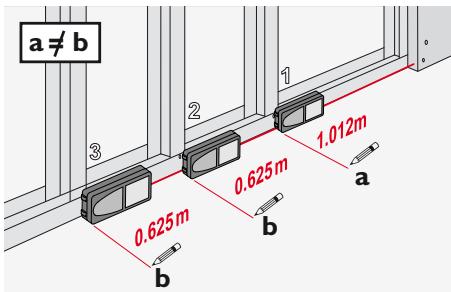

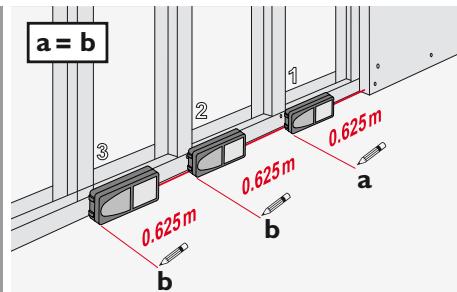

Piquetage

Pythagore (2 points)

Pythagore (3 points)

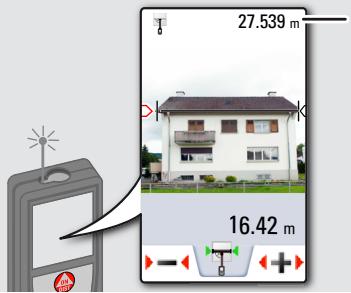

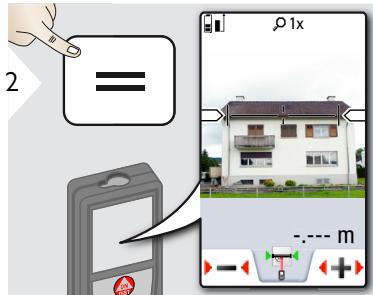

Largeur

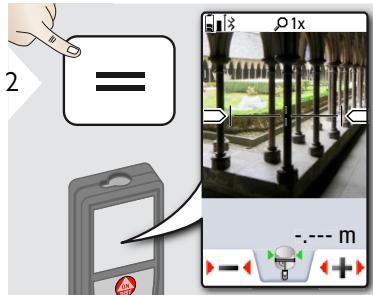

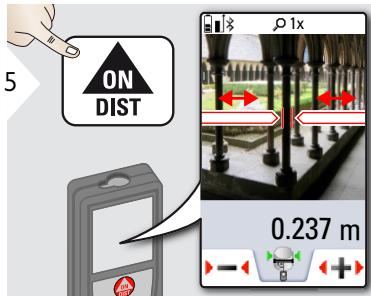

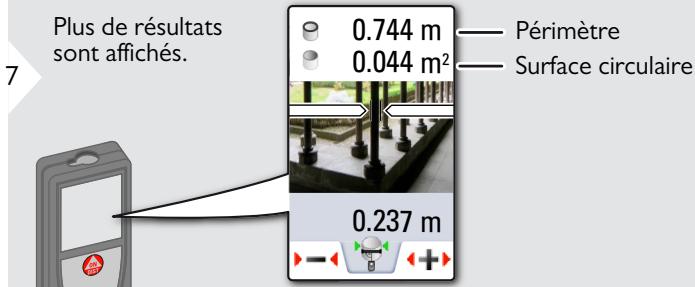

Diamètre

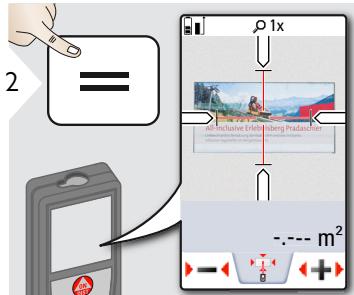

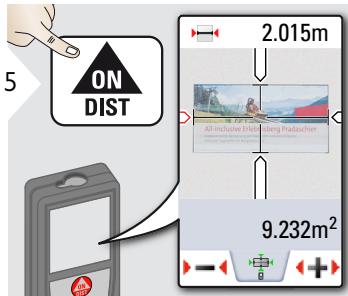

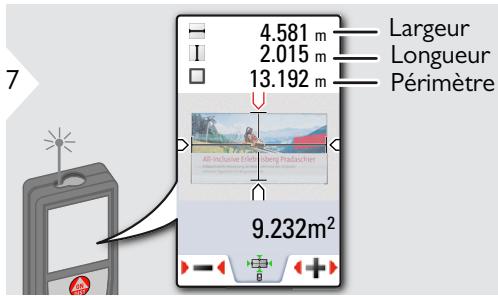

Surface de photo

Retardateur de mesure

Sélectionner le temps de déclenchement.

Confirmer le réglage.

Le retardateur démarre à la pression de la touche MARCHE/Mesure.

Calculatrice

3

C/CE

Sélectionner la touche sur l'écran.

Confirmer chaque touche.

Utiliser les touches de sélection pour supprimer ou enregistrer le résultat.

Le résultat de mesure de la ligne principale est repris par la calculatrice et peut être utilisé pour d'autres calculs. Pieds/pouces fractionnaires convertis en pieds/pouces décimaux.

Pour reprendre le résultat de la calculatrice en mode basique, appuyer sur DIST avant de quitter la calculatrice.

Réglage de la référence de mesure / trépied

3

Distance mesurée depuis la face arrière de l'appareil (réglage par défaut).

Distance mesurée à partir d'un adaptateur Leica DISTO FTA 360 (icône de verrouillage = en permanence)

Confirmer le réglage.

À la mise hors tension de l'appareil, la référence par défaut est restaurée (face arrière de l'appareil).

Distance mesurée en permanence depuis le filetage du trépied.

Distance mesurée depuis la face avant de l'appareil (symbole verrou = en permanence).

Mémoire

Naviguer entre les mesures en mémoire.

Supprimer la mémoire.

Reprendre la valeur pour d'autres actions.

Utiliser les touches de navigation haut/bas pour visualiser plus de résultats détaillés de la mesure spécifique.

Raccourci

Mesure d'une distance simple

Surfaces cibles : des erreurs peuvent se produire lors de mesures sur des liquides incolores, du verre, du polystyrène ou des surfaces semi-perméables, ou en cas de visée de surfaces très brillantes. Lorsqu'on vise une surface, le temps de mesure augmente.

Mode horizontal intelligent

(jusqu'à 360° et une inclinaison transversale de ±10°)

Niveau

Affiche des inclinaisons de 360° avec une inclinaison transversale de ±10°. L'instrument émet un bip à 0° et à 90°. Idéal pour des ajustements horizontaux ou verticaux.

Surface

Le résultat s'affiche sur la ligne principale et la valeur mesurée au-dessus. Mesures partielles / fonction Peintre : appuyer sur + ou - avant le démarrage de la première mesure. Mesurer et ajouter ou soustraire des distances. Terminer avec =. Mesurer une 2e longueur.

Volume

Utiliser les touches de navigation Haut/Bas pour visualiser plus de résultats.

Surface de plafond/au sol

Surfaces murales

Périmètre


Prendre une photo.

Quitter.

Effleurer l'icône Appareil photo au milieu de la ligne du bas pour prendre une photo. Pour les captures d'écran, presser pendant 2 s la touche Appareil photo.

• OV = vue d'ensemble

Boussole

2

Calibrer boussole ?

3

La flèche est toujours pointée vers le nord vrai.

4

Vérifier si la pièce finale multifonctionnelle n'est pas déployée. Tenir l'appareil à l'écart d'un aimant.

5

Quitter.

La boussole risque de ne pas fonctionner correctement aux endroits suivants :

À l'intérieur de bâtiments - Près de lignes de haute tension (par ex. sur des plateformes de train) - Près d'aimants, d'objets métalliques ou d'appareils électriques ménagers

Si un message d'erreur est émis, l'appareil est trop incliné (>20° dans le sens longitudinal / >10° dans le sens latéral).

Calibrage de la boussole :

Il est nécessaire de calibrer la boussole avant chaque première mesure après la mise sous tension de l'appareil.

Tourner l'appareil lentement de manière à former un 8 jusqu'à ce que l'icône OK s'affiche.

Au bout de 2 secondes, l'appareil se remet en mode boussole.

Quitter.

Si l'appareil est raccordé à l'ordinateur via un câble USB, on peut télécharger ou supprimer la galerie. Il est impossible de transférer des données.

Surface triangulaire

4.248 m

Première distance

4.129 m

Deuxième distance

2.425 m

Troisième distance

4.855 m²

Surface triangulaire

Utiliser les touches de navigation Haut/Bas pour visualiser plus de résultats.

Angle entre les première et deuxième mesures

Périmètre

Mode longue portée

2

Le mode longue portée permet de mesurer des cibles difficiles dans des conditions défavorables, par ex. forte luminosité ou mauvais pouvoir réfléchissant de la cible. Le temps de mesure augmente.

Une icône sur la ligne d'état montre si la fonction est active.

Mesure de profil de hauteur

2.042 m

d Distance horizontale à l'appareil

0.054 m

h Différence de hauteur au point de référence (REF).

Quitter la fonction.

Idéal pour mesurer des différences de hauteur à un point de référence. Peut aussi être utilisé pour mesurer des profils et sections de terrain. Après la mesure du point de référence, la distance horizontale et la hauteur sont affichées pour chaque point suivant.

Objets inclinés

Pointer le laser sur le point cible supérieur.

Pointer le laser sur le point cible inférieur.

Utiliser les touches de navigation Haut/Bas pour visualiser plus de résultats.

39.10° -4.230 m

Angle d'ouverture entre deux points

Distance horizontale entre deux points

Mesure de distance indirecte entre 2 points avec des résultats additionnels. Idéal pour des applications comme la longueur et la pente d'un toit, la hauteur d'une cheminée... Il est important de positionner l'instrument dans le même plan vertical que les 2 points mesurés. Le plan est défini sur la ligne entre les 2 points. L'appareil sur le trépied est donc seulement déplacé verticalement et non pas tourné horizontalement pour atteindre les deux points.

Poursuite latérale

Pointer le laser sur le point inférieur.

Pointer le laser sur les points supérieurs et la mesure continue de l'angle / de la hauteur démarre automatiquement.

3.475 m y trépied = mesure continue de hauteur si l'appareil est tourné sur le trépied

Arrête la mesure continue de hauteur.

-10.55°

6.271 m

44.80°

8.478 m

Utiliser les touches de navigation Haut/Bas pour visualiser plus de résultats.

Il est possible de déterminer des hauteurs de bâtiment ou d'arbre sans points réfléchissants particuliers. Au point inférieur, la distance et l'inclinaison sont mesurées. Ceci exige une cible laser réfléchissante. Le point supérieur peut être visé avec le viseur numérique / réticule et n'a pas besoin d'être une cible laser réfléchissante, puisque seule l'inclinaison est mesurée.

Trapèze

Utiliser les touches de navigation Haut/Bas pour visualiser plus de résultats.

Il est possible de saisir deux distances différentes (a et b) pour reporter des longueurs mesurées définies.

Sélectionner un chiffre.

Ajuster le chiffre.

5

Confirmer la valeur "a".

Adapter la valeur "b".

Confirmer la valeur "b" et démarrer la mesure.

Déplacer l'appareil lentement le long de la ligne de piquetage. La distance jusqu'au piquetage suivant s'affiche.

Il manque 0,240 m pour atteindre 0,625 m.

- Prochaine distance à implanter

0,625 m

0,240 m

0,240 m

i

Lorsqu'on approche un piquetage à moins de 0,1 m, des bips se font entendre. Le bouton SUPPRESSION/ARRÊT permet d'arrêter la fonction.

Pointer le laser sur la deuxième cible.

Le résultat s'affiche sur la ligne principale.

Si on presse la touche de mesure pendant 2 s, la mesure minimale ou maximale est automatiquement activée.

Nous recommandons d'utiliser la fonction de Pythagore seulement pour les mesures horizontales indirectes.

Pour la mesure de hauteur (verticale), il est plus précis d'utiliser une fonction à mesure d'inclinaison.

Le résultat s'affiche sur la ligne principale.

Si on presse la touche de mesure pendant 2 s, la mesure minimale ou maximale est automatiquement activée.

Nous recommandons d'utiliser la fonction de Pythagore seulement pour les mesures horizontales indirectes.

Pour la mesure de hauteur (verticale), il est plus précis d'utiliser une fonction à mesure d'inclinaison.

Largeur

3

Il est absolument nécessaire de viser l'objet à angle droit avec le laser.

Si nécessaire, utiliser le zoom pour une visée précise.

• OV = vue d'ensemble

5

ON DIST

Sélectionner des flèches avec les touches directionnelles ou en effleurant l'écran et réglant avec les touches virtuelles. La largeur correspondante est calculée.

Confirmer la mesure.

7

Distance à l'objet

8

Quitter.

Diamètre

Pointer le laser à angle droit sur le milieu de l'objet rond.

Si nécessaire, utiliser le zoom pour une visée précise.

• OV = vue d'ensemble

Sélectionner des flèches avec les touches directionnelles ou en effleurant l'écran et réglant avec les touches virtuelles. Le diamètre correspondant est calculé.

Confirmer la mesure.

8

Quitter.

Surface de photo

Viser à angle droit la ligne centrale horizontale de la surface. Cette zone doit être parfaitement plane dans le plan vertical.

Si nécessaire, utiliser le zoom pour une visée précise.

• OV = vue d'ensemble

Sélectionner des flèches avec les touches directionnelles ou en effleurant l'écran et réglant avec les touches virtuelles. La surface correspondante est calculée.

Confirmer la mesure.

Quitter.

Mesure de la distance

Tolerance de mesure type*	±1,0 mm / ~1/16"***
Tolerance de mesure maxi-male **	±2,0 mm / 0,08 in ***
Portée type*	200 m / 660 ft
Portée dans des conditions défavorables ****	80 m / 260 ft
Plus petite unité de mesure affichée	0,1 mm / 1/32 in
Power Range Technology™	oui
Ø du point laser à (distance)	6/30 / 60 mm (10 / 50 / 100 m)

Mesure de l'inclinaison

Tolerance de mesure par rapport au faisceau laser*****	-0.1° / +0.2°
Tolerance de mesure par rapport au boitier****	±0.1°
Portée	360°

Informations générales

Classe laser	2
Type de laser	635 nm, < 1 mW
Classe de protection	IP54 (protection contre la poussière et l'eau de ruis-sellement)
Arrêt autom. du laser	au bout de 90 s
Arrêt automatique	au bout de 180 s
Bluetooth® Smart	Bluetooth v4.0
Portée de Bluetooth®	<10 m
Dimensions (H x P x L)	61 x 31 x 164 mm2,4 x 1,2 x 6,5 in
Poids	238 g / 8,4 oz
Plage de température:
- Stockage	-25 à 60 °C-13 à 140 °F
- Service	-10 à 50 °CI4 à 122 °F
- Charge	-10 à 40 °CI4 à 104 °F

Photos / captures d'écran

Résolution pour photos	800 x 600 dpi
Résolution pour captures d'écran	240 x 400 dpi
Format de fisier	JPG
Téléchargement de la galerie	USB

Batterie (Li-ion)

Tension nominale	3,7 V
Capacité	2,6 Ah
Mesures par charge de batterie	Env. 4000
Temps de charge	Env. 4 h
Tension de sortie	5,0 V
Courant de charge	1 A

• S'applique à une réflectivité de la cible de 100 % (mur peint en blanc), luminosité de fond faible, 25 °C

** S'applique à une réflectivité de la cible de 10 à 100 %, luminosité de fond élevée, -10 °C à +50 °C

**** Les tolérances s'appliquent sur une distance de 0,05 m à 10 m avec un niveau de fiabilité de 95 %. La tolérance maximale peut se dégrader de 0,1 mm/m sur des distances de 10 m à 30 m, de 0,20 mm/m sur des distances entre 30 et 100 m et de 0,30 mm/m sur des distances supérieures à 100 m.

**** S'applique à une réflectivité de la cible de 100 %, luminosité de fond d'environ 30 000 lux

**** Après calibrage par l'utilisateur. Angle additionnel relatif à un écart de ±0,01° par degré jusqu'à ±45° dans chaque quart de cercle.

S'applique à la température ambiante. L'écart maximal augmente de ±0,1° pour toute la plage de température de service.

À une température de stockage recommandée de -20 °C à +30 °C (-4 °F à +86 °F), les batteries chargées dans la plage 50 % à 100 % peuvent être stockées pendant une période d'un an maximum. Après cet intervalle, il faut recharger les batteries. Pour obtenir des résultats indirects précis, il est recommandé d'utiliser un trépied. Pour obtenir des mesures précises de l'inclinaison, éviter une inclinaison transversale.

Codes de message

Fonctions
Mesure de la distance	oui
Mesure Min / Max	oui
Mesure continue	oui
Piquetage	oui
Addition / Soustraction	oui
Surface	oui
Surface de triangle	oui
Volume	oui
Trapèze	oui
Fonction Peintre (surface avec mesure partielle)	oui
Pythagore	2 points, 3 points
Smart Horizontal Mode / Hauteur indirecte	oui
Mesure de profil de hauteur	oui
Niveau	oui
Objets inclinés	oui
Poursuite latérale	oui
Mémoire	oui
Bip	oui
Ecran couleur éclairé	oui
Pièce finale multifonctionnelle	oui
Viseur numérique (caméra)	4x zoom, OV
Bluetooth® Smart	oui
Favoris personnalisés	oui
Retardateur de mesure	oui
Mode longue portée	oui
Calculatrice	oui
Photos/captures d'écran	oui
Boussole	oui
Galerie avec téléchargement USB	oui
Diamètre	oui
Largeur	oui
Surface de photo	oui

Si le message Erreur ne disparaît pas après une mise sous tension répétée de l'appareil, contacter le revendeur.

Si le message InFo s'affiche avec un nombre, presser le bouton Clear et suivre les instructions suivantes :

N°	Cause	Correction
156	Inclinaison transverse supérieure à 10°	Maintenir l'appareil sans inclinaison transversale.
162	Erreur de calibrage	Veiller à ce que l'appareil soit place sur une surface parfaitement horizontal et plane. Régérer l'opération de calibrage. Si l'erreur persisté, contacter le fournisseur.
204	Erreur de calcul	Réexécuter la mesure.
240	Erreur de transfert de données	Régérer la procédure.
252	Température trop haute	Laisser refroidir l'appareil.
253	Température trop basse	Réchauffer l'appareil.
255	Signal reçu trop faible, temps de mesure trop long	Changer la surface cible (par ex. papier blanc).
256	Signal reçu trop fort	Changer la surface cible (par ex. papier blanc).
257	Trop forte luminosité	Mettre la zone cible à l'ombre.
258	Mesure hors plage	Corriger la mesure.
260	Faisceau laser inter-rompu	Régérer la mesure.

Entretien

• Nettoyer l'appareil avec un chiffon doux et humide.
• Ne jamais tremper l'appareil dans l'eau.
• Ne jamais utiliser d'agents nettoyants ou de solvants agressifs.

Garantie

Garantie durée de vie du fabricant

La garantie couvre toute la durée d'utilisation du produit selon la garantie limitée internationale de Leica Geosystems. Réparations ou remplacements gratuits pour tous les produits présentant des défauts dus à un vice de matériau ou de fabrication, pendant toute la durée de vie du produit.

3 ans sans frais

Service garanti sans charges au cas où le produit subit un dommage et exige une remise en état dans des conditions d'utilisation normales, telles que décrites dans le manuel d'utilisation.

Pour bénéficier de la période "3 ans sans frais", enregistrer le produit sur www.leicageosystems.com/registration dans un délai de 8 semaines à partir de la date d'achat. Si le produit n'est pas enregistré, une période de "2 ans sans frais" s'applique.

Le responsable du produit doit s'assurer que tous les utilisateurs comprennent et respectent les consignes qui seront.

Responsabilité

Responsabilité du fabricant de l'équipe original :

Leica Geosystems AG

L'entreprise mentionnée ci-dessus est tenue de livrer le produit, et le manuel d'utilisation, en parfait état. L'entreprise mentionnée ci-dessus ne peut être tenue pour responsable des accessoires fournis par des tiers.

Responsabilité du responsable du produit :

• Comprendre les informations de sécurité inscrites sur le produit et les instructions du manuel d'utilisation.
• Connaître les consignes de sécurité locales en matière de prévention des accidents.
• Toujours rendre le produit inaccessible à du personnel non autorisé à l'utiliser.
• Mesure de distances
• Mesure de l'inclinaison
• Transfert de données avec Bluetooth®

Utilisation non conforme

• Mettre le produit en service sans instructions préalables. L'utiliser en dehors des limites définies.
• Rendre les installations de sécurité inefficaces et enlever les plaques signalétiques ainsi que les avertissements.
• Ouvrir le produit avec des outils (par ex. tournevis).
• Modifier ou transformer le produit. Utiliser des accessoires d'autres fabricants sans autorisation expresse.
• Éblouir intentionnellement des tiers, même dans l'obscurité.
• Prendre des précautions insuffisantes sur le lieu de mesure (par ex. exécution de mesures au bord de routes, sur des chantiers).
• Manipuler volontairement ou non sans précautions le produit sur des échafaudages, des escaliers à proximité de machines en marche ou d'installations non protégées.
• Viser en plein soleil

ATTENTION

En cas de chutes, de sollicitations extrêmes ou d'adaptations non autorisées, le produit peut subir des dommages et fournir des mesures incorrectes. Effectuer périodiquement des mesures de contrôle, surtout lorsque le produit a été sollicité de façon inhabituelle, et avant, pendant et après des mesures importantes.

PRUDENCE

N'effectuer en aucun cas soi-même des réparations sur le produit. En cas d'endommagement, contacter un revendeur local.

ATTENTION

Les modifications non expressément approuvées peuvent invalider le droit de mise en œuvre accordé à l'utilisateur.

Conditions d'application

Cf. chapitre "Caractéristiques techniques".

L'appareil est donc prévu pour être utilisé dans des milieux pouvant être habités en permanence par l'homme. Le produit n'a pas le droit d'être utilisé dans un environnement explosif ou agressif.

Tri sélectif

ATTENTION

Ne pas jeter les batteries déchargées avec les ordures ménagères. Les amener à un point de collecte prévu à cet effet pour une élimination conforme aux prescriptions environnementales nationales ou locales.

Ne pas jeter le produit avec les ordures ménagères.

Éliminer le produit conformément aux prescriptions nationales en vigueur dans le pays d'utilisation.

Suivre les règles de recyclage en vigueur sur le plan national, spécifiques au produit.

Il est possible de télécharger des informations sur le traitement des déchets spécifiques au produit sur notre site Internet.

Compatibilité électromagnétique (CEM)

ATTENTION

L'appareil est conforme aux dispositions les plus strictes des normes et réglementations concernées.

Un risque de perturbation du fonctionnement d'autres appareils ne peut cependant être tout à fait exclu.

Déclaration FCC, applicable aux États-Unis

Ce produit a été testé et ses limites ont été jugées conformes à celles prescrites pour les dispositifs numériques de classe B, décrites dans le paragraphe 15 des règles FCC. Ces limites ont pour but de fournir une protection raisonnable contre des interférences nocives dans une installation résidentielle.

Les appareils de ce type génèrent, utilisent et peuvent rayonner des hautes fréquences. Ils sont de ce fait susceptibles de perturber la réception radiophonique en cas d'installation non conforme aux instructions.

Même en cas de respect des instructions, l'absence d'interférences dans une installation particulière ne peut cependant être garantie. Si cet instrument perturbe la réception radiophonique ou télévisuelle, ce que l'on constate en éteignant puis en rallumant l'instrument, l'utilisateur peut tenter de corriger ces interférences en appliquant les mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance entre l'instrument et le récepteur.
• Connecter l'instrument à un autre circuit que celui du récepteur.
• Consulter le revendeur ou un technicien expérimenté dans le domaine radio/TV.

Cet appareil est conforme à la section 15 des règlements FCC. Son fonctionnement est soumis aux deux conditions suivantes :

• Cet appareil ne doit pas causer d'interférences nuisibles, et
• cet appareil doit accepter toute autre interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Ce dispositif est conforme à la norme RSS210 d'Industrie Canada. L'utilisation est sujette aux deux conditions suivantes :

• ce dispositif ne doit pas être la source d'interférences nuisibles, et
• ce dispositif doit accepter toutes les interférences, y compris les interférences pouvant induire des opérations non souhaitées.

Utilisation du produit avec Bluetooth®

ATTENTION

Un rayonnement électromagnétique peut provoquer des perturbations dans le fonctionnement d'autres équipements, d'installations (par ex. matériel médical, tel qu'un stimulateur cardiaque ou une aide auditive) et dans un avion. Il peut aussi affecter les êtres humains et les animaux.

Précautions :

Bien que ce produit respecte les normes et prescriptions les plus sévères, il est impossible d'exclure totalement un risque pour les personnes et les animaux.

• Ne pas utiliser le produit à proximité de stations-essence, d'usines chimiques, dans des zones à atmosphère explosive et/ou où des explosions ont lieu.
• Ne pas utiliser le produit à proximité de matériel médical.
• Ne pas utiliser ce produit dans un avion.
• Ne pas utiliser le produit près du corps pendant une longue période.

L'appareil génère des faisceaux laser visibles :

C'est un produit laser de classe 2 conformément à :

• CEI 60825-1:2007 "Sécurité du rayonnement des appareils à laser"

Produits laser de classe 2 :

Ne pas regarder dans le faisceau laser et ne pas le projeter inutilement sur des personnes. La protection de l'œil est en général assurée par des mouvements réflexes tels que la fermeture des paupières.

ATTENTION

Une observation directe du faisceau laser avec des instruments optiques (jumelles, lunettes, etc.) peut s'avérer dangereuse.

PRUDENCE

Regarder dans le faisceau laser peut s'avérer dangereux pour l'œil.

Signalisation

Rayonnement laser

Ne pas regarder dans le faisceau

Classe laser 2

selon CEI 60825-1:2007

Puissance rayonnante maximale : < 1 mW

Longueur d'onde émise : 620-690 nm

Divergence de faisceau : 0,16 × 0,6 mrad

Durée d'impulsion : 0,2 × 10⁻⁹ s - 0,8 × 10⁻⁹ s

Sous réserve de modifications (illustrations, descriptions et caractéristiques techniques).

Leica Geosystems AG, Heerbrugg, Suisse a été certifiée comme société disposant d'un système de qualité qui associe les normes internationales de gestion de qualité à des systèmes de qualité (ISO standard 9001) et de gestion de l'environnement (ISO standard 14001).

Copyright Leica Geosystems AG, Heerbrugg,

Suisse 2014

Traduction du mode d'emploi original (799093a EN)

N° de brevet : WO 9427164, WO 9818019, WO 0244754, WO 0216964,

US 5949531, EP 1195617, US 7030969, US 8279421 B2,

Brevets en instance
