DISTO LITE 4 - Télémètre laser LEICA - Notice d'utilisation et mode d'emploi gratuit

Marque	LEICA
Modèle	DISTO LITE 4
Type de produit	Télémètre laser
Dimensions (L x l x H)	154 x 69 x 44 mm
Poids	360 g
Alimentation	4 piles AAA 1,5 V
Portée	0,3 m à plus de 100 m
Précision de mesure	Typ. ±3 mm, max. ±5 mm
Type de laser	Visible, 635 nm, classe 2
Fonctions de mesure	Distance, tracking continu, mesure avec déclencheur automatique
Calculs intégrés	Surface, volume, multiplication par 2
Niveaux de référence	Bord avant, bord arrière, trépied
Unités de mesure	m (mm, cm), ft, in, ft in 1/16

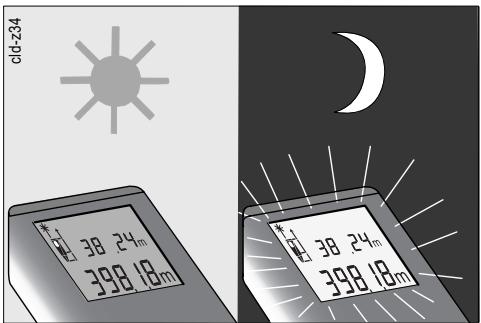

Affichage	2 lignes, rétroéclairage fluorescent
Protection	IP54 (étanche à la pluie et à la poussière)
Autonomie des piles	Plus de 3000 mesures
Température de fonctionnement	-10°C à +50°C
Température de stockage	-40°C à +70°C
Entretien	Nettoyer les lentilles avec un chiffon doux et de l'alcool si nécessaire. Ne pas utiliser de liquides agressifs.
Réparabilité	Réparation exclusivement par un atelier agréé Leica Geosystems
Sécurité laser	Classe 2 : ne pas regarder directement dans le faisceau. Éviter les surfaces hautement réfléchissantes avec le viseur.

FOIRE AUX QUESTIONS - DISTO LITE 4 LEICA

Comment allumer et éteindre le DISTO LITE 4 ?

Pour allumer, appuyez brièvement sur la touche marche/mesure (1). Le laser s'allume automatiquement. Pour éteindre, appuyez simultanément sur les touches Plus et Moins en mode normal, ou après une mesure. L'instrument s'éteint aussi automatiquement après 90 secondes d'inactivité.

Comment changer les piles ?

Appuyez simultanément sur les boutons de verrouillage du butoir pour l'enlever. Remplacez les 4 piles AAA 1,5 V en respectant la polarité. Remettez le butoir jusqu'à ce qu'il encliquette. Ne mélangez pas piles anciennes et neuves, ni de marques différentes.

Quelle est la précision de mesure ?

La précision typique est de ±3 mm et maximale de ±5 mm (selon ISO/R1938-1971, fiabilité 95%). La précision peut être réduite en cas de conditions défavorables (surfaces très réfléchissantes, températures extrêmes, forte luminosité).

Comment effectuer une mesure de distance simple ?

Allumez l'instrument (appui bref sur la touche marche). Le laser s'allume. Visez la cible et appuyez une nouvelle fois sur la même touche pour déclencher la mesure. Le résultat s'affiche avec l'unité sélectionnée.

Comment utiliser la fonction de mesure continue (tracking) ?

En mode pointage, appuyez et maintenez la touche marche/mesure jusqu'à ce que 'trc' apparaisse et que le symbole laser clignote. Relâchez. Chaque pression suivante déclenche une nouvelle mesure. Pour arrêter, appuyez sur la touche Effacer ou Marche.

Comment calculer une surface ou un volume ?

Pour une surface : mesurez une longueur, appuyez sur Multiplier (4), puis mesurez la largeur et appuyez sur Égal (5). Pour un volume : après la surface, appuyez à nouveau sur Multiplier, mesurez la hauteur et appuyez sur Égal.

Comment sélectionner l'unité de mesure ?

Appuyez plusieurs fois sur la touche Menu (6) jusqu'à voir l'unité actuelle (ex: 0.000m) et le symbole [ ]. Confirmez avec Égal (5), puis utilisez Plus ou Moins pour choisir l'unité souhaitée (m, ft, in…). Confirmez à nouveau avec Égal.

Que faire en cas de message d'erreur (E255, E256) ?

Le code E255 indique un signal trop faible (surface peu réfléchissante, distance < 250 mm). Utilisez une cible réfléchissante (voyant). E256 indique un signal trop fort (surface très réfléchissante à angle droit). Inclinez légèrement la cible ou utilisez un voyant face brune.

Comment entretenir l'instrument ?

Soufflez la poussière des lentilles, nettoyez avec un chiffon doux et propre, humidifié d'alcool pur si nécessaire. N'utilisez pas de liquides agressifs. En cas de projections de béton ou chaux, nettoyez à l'eau. Rangez l'instrument dans un étui sec et à température modérée.

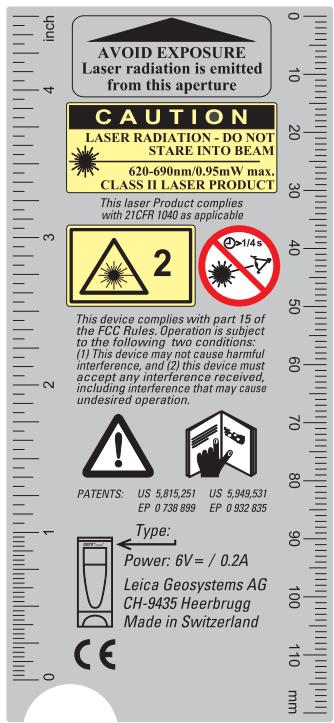

Quelles sont les consignes de sécurité à respecter ?

Le DISTO émet un laser de classe 2 (635 nm). Ne regardez pas directement dans le faisceau. Évitez de viser des surfaces hautement réfléchissantes (miroirs, fenêtres) avec le viseur à lunette. Ne pointez jamais le laser vers le soleil. Utilisez l'instrument uniquement comme capteur de mesure, pas comme dispositif de guidage.

MODE D'EMPLOI DISTO LITE 4 LEICA

Manuel d'utilisation

Version 1.0, Français

Félicitations pour l'achat de votre DISTO.

Ce manuel d'utilisation renferme des instructions concernant la mise en œuvre et le travail avec le DISTO. Il contient aussi des consignes de sécurité très importantes (cf. chapitre "Consignes de sécurité"). Lisez-le attentivement avant d'allumer le DISTO.

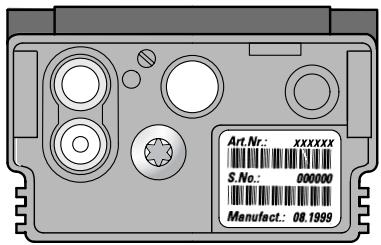

Identification de l'instrument

La description du type et le numéro de série sont inscrits sur la plaque signalétique qui figure sur la partie inférieure de l'instrument. Veuillez noter ces informations dans le manuel d'utilisation et les indiquer comme référence lorsque vous contactez notre point de vente ou de service.

Type : DISTO

N° de série :

Symboles utilisés

Les symboles utilisés dans ce manuel d'utilisation ont la signification suivante :

DANGER : Danger d'utilisation directe conduisant à des dommages corporels graves, voire la mort.

ATTENTION : Danger d'utilisation ou utilisation non conforme pouvant conduire à des dommages corporels graves, voire la mort.

PRUDENCE : Danger d'utilisation ou utilisation non conforme pouvant conduire à des blessures corporelles légères et à des dommages matériels, financiers ou écologiques graves.

Information aidant l'utilisateur à employer correctement et efficacement l'instrument.

Sommaire

Introduction 74

Caractéristiques particulières 74 Domaine d'application 74

Types d'instruments. Clavier 75

DISTO classic 75 DISTO lite4 75

Affichage 76

Utilisation de l'instrument 76

Insérer / remplacer les batteries 76 Allumer le DISTO 77 Éteindre le DISTO 77 Touche Effacer ( ) 78 Mesurer 78

Mesure de distance 78 Informations concernant les mesures 78 Mesure continue (tracking) 79 Laser en fonctionnement permanent 79 Déclencheur automatique 80

Calculs 80

Surface 80 Volume 80 Hauteurs partielles, distances partielles 81 Mesure multipliée par 2 82

Menu/Paramétrages 82

Régler le niveau de mesure 83 Sélectionner l'unité 84

Mesure avec décalage additionnel (uniquement pour le DISTO classic) 84 Activer/désactiver le "Bip" (uniquement pour le DISTO classic) 85 Retour à la configuration standard - Reset (uniquement pour le DISTO classic4) 86

Fonctions (uniquement pour le DISTO classic4) 86

Fnc1 = enregistrer les valeurs (constante) 86 Réaffichage de la constante 86 Réaffichage des dernières mesures (stack) 87 Fnc2 = Tracking - Maximum 87 Fnc3 = Tracking - Minimum 88 Fnc4 = Pythagore, mesure de hauteur 88

Informations pour les utilisateurs

Portée : surfaces rugueuses, surfaces transparentes, surfaces humides, lisses ou très brillantes, surfaces inclinées, arrondies. Visée à main libre, mesures à l'extérieur, marquage pour viseur, éclairage, accessoires.

Consignes de sécurité

Domaine d'application : utilisation conforme, utilisation non conforme.

Conditions d'application, responsabilité, dangers d'utilisation, dangers d'utilisation majeurs, classification laser, signalisation, DISTO avec viseur à lunette, compatibilité électromagnétique (CEM), déclaration FCC (applicable uniquement aux USA).

Entretien et stockage

Entretien, stockage, transport, expédition.

Caractéristiques

Remarques concernant la précision de mesure, contrôle de l'instrument de mesure.

Messages d'erreur

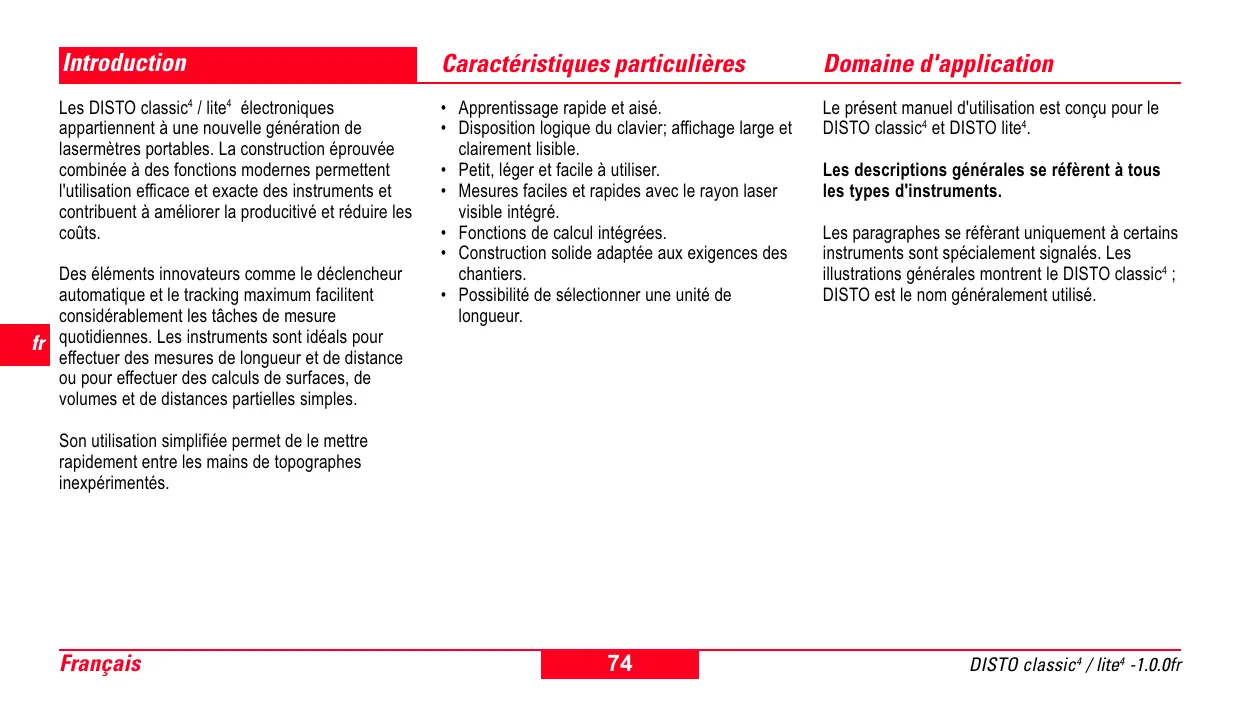

Introduction

Les DISTO classic4 / lite électroniques appartiennent à une nouvelle génération de lasermètres portables. La construction éprouvée, combinée à des fonctions modernes, permet une utilisation efficace et exacte des instruments et contribue à améliorer la productivité et à réduire les coûts.

Des éléments innovants comme le déclencheur automatique et le tracking maximum facilitent considérablement les tâches de mesure quotidiennes. Les instruments sont idéaux pour effectuer des mesures de longueur et de distance ou pour effectuer des calculs de surfaces, de volumes et de distances partielles simples.

Son utilisation simplifiée permet de le mettre rapidement entre les mains de topographes inexpérimentés.

Caractéristiques particulières

• Apprentissage rapide et aisé.
• Disposition logique du clavier; affichage large et clairement lisible.
• Petit, léger et facile à utiliser.
• Mesures faciles et rapides avec le rayon laser visible intégré.
• Fonctions de calcul intégrées.
• Construction solide adaptée aux exigences des chantiers.
• Possibilité de sélectionner une unité de longueur.

Domaine d'application

Le présent manuel d'utilisation est conçu pour le DISTO classic4 et DISTO lite4.

Les descriptions générales se réfèrent à tous les types d'instruments.

Les paragraphes se référant uniquement à certains instruments sont spécialement signalés. Les illustrations générales montrent le DISTO classic4; DISTO est le nom généralement utilisé.

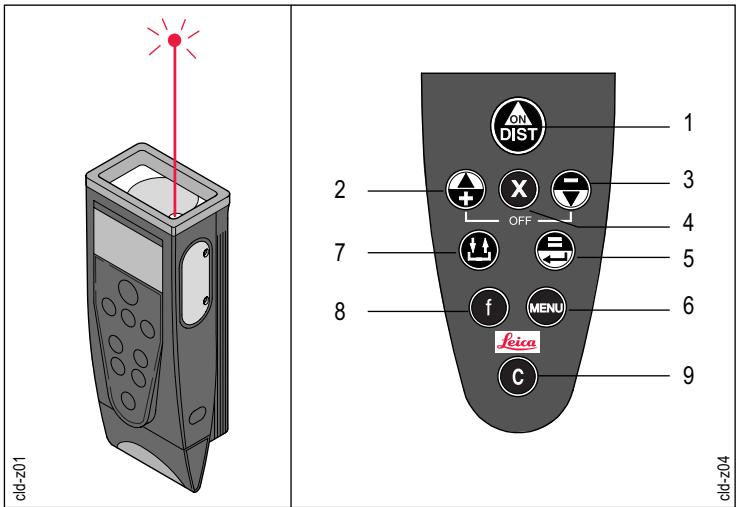

DISTO classic

1 Touche de mise sous tension/ mesure 2 Plus / MENU: fonction suivante 3 Moins / MENU: fonction antérieure 4 Multiplier, déclencheur autom.

5 Egal, saisie (Enter) 6 Menu / fonction 2/3 7 Mémoire, stack 8 Fonction 9 Effacer/effacer entrée, mode norm.

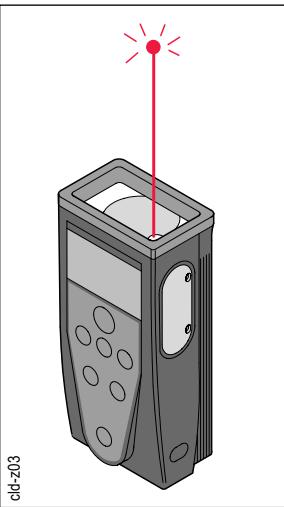

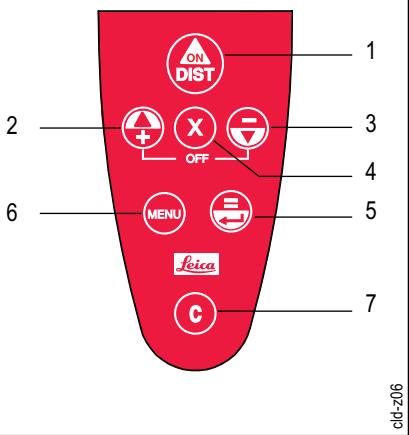

DISTO lite4

1 Touche de mise sous tension/mesure 2 Plus / MENU : fonction suivante 3 Moins / MENU : fonction antérieure 4 Multiplier, déclencheur automatique

5 Égal, saisie (Entrée) 6 Menu 7 Effacer/effacer entrée, mode normal

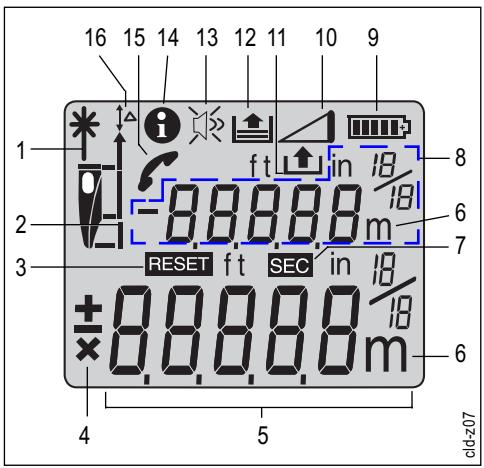

1 Laser activé 2 Niveau de référence (bord arrêté, trépied, bord avant) 3 Réglage des fonctions de base 4 Affichage des calculs ou de signes 5 Affichage principal (par ex. distance mesurée) 6 Unités (m(mm), m(cm), ft, ft in 1/16, in, in 1/16) 7 Symbole temps pour déclencheur 8 Affichage auxiliaire (par ex. valeur antérieure) 9 Affichage état des batteries 10 Fonction Pythagore 11 Appel des constantes enregistrées (max. 10) 12 Réaffichage des 15 dernières valeurs 13 Bip (On/Off) 14 Information 15 Contacter service après-vente 16 Réglage Offset

Utilisation de l'instrument

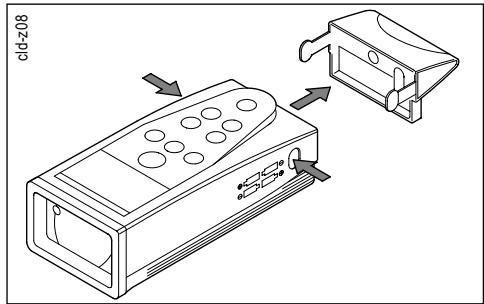

Insérer / remplacer les batteries

1. Appuyer simultanément sur les boutons de verrouillage du butoir, enlever le butoir.

1. Sortir les piles et remplacer par des nouvelles.

Lorsque la tension des batteries est trop faible, le message suivant apparaît. Insérer de nouvelles batteries.

Remplacer toutes les batteries à chaque fois !

Allumer le DISTO

• Ne pas employer d'anciennes batteries avec de nouvelles.
• Ne pas utiliser des batteries de différents fabricants.
• Type de batterie, cf. caractéristiques techniques.

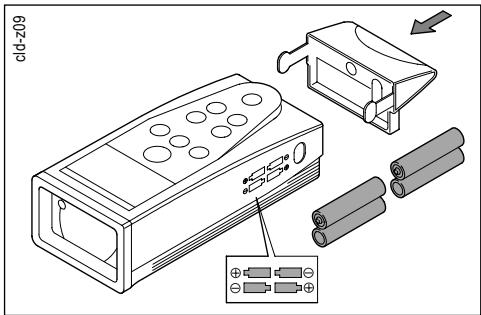

Insérer les batteries en tenant compte de la polarité.

1. Remettre le butoir, appuyer jusqu'à ce qu'il enclenche.

Afin d'économiser de l'énergie, le DISTO se met hors tension 90 secondes après la dernière pression de touche.

Appuyer brièvement (fonction de base, valable pour toutes les touches).

Le laser s'allume automatiquement, le symbole * apparaît en clignotant à l'affichage.

Après env. 30 sec. le laser s'éteint automatiquement.

Appuyer sur 0r pour réactiver le laser.

Éteindre le DISTO.

• Suite à une mesure de distance (résultat est affiché) :

Appuyer simultanément sur ces

deux touches.

• En mode mesure ou tracking (sans affichage d'un résultat) :

cer), appuyer

simultanément sur ces deux touches.

Au bout de 90 sec. l'instrument s'éteint automatiquement lorsque :

• aucune touche n'est activée et
• Aucune mesure continue n'est effectuée et
• le laser n'est pas en fonctionnement permanent.

Touche Effacer ( C )

Avec la touche Effacer, le DISTO retourne au mode normal, c'est-à-dire que les valeurs affichées sont mises à zéro (= Clear).

La touche peut être activée aussi bien avant qu'après une mesure/un calcul. Lorsque l'instrument se trouve en mode menu, il retourne au mode normal.

En activant la touche au cours d'une fonction (par exemple pendant des calculs ou le paramétrage d'un menu), le dernier pas effectué sera annulé (= Clear Entry) lorsque la fonction n'a pas été terminée avec .

Mesurer

Mesure de distance

En allumant l'instrument, le laser s'allume et l'instrument se trouve au "mode Pointage".

En appuyant une deuxième fois, on déclenche une mesure de distance. "diSt" s'affiche brièvement.

Ensuite, le résultat s'affiche avec l'unité sélectionnée.

"Mode normal" signifie que l'instrument est allumé, sans que le laser le soit également.

Informations concernant les mesures

Mesurer aux bords

Le DISTO lite4 est équipé d'un dispositif d'alignement pour mesurer aux bords !

Le DISTO lite4 est idéal pour le "traçage" - par ex. lors de l'implantation de distances.

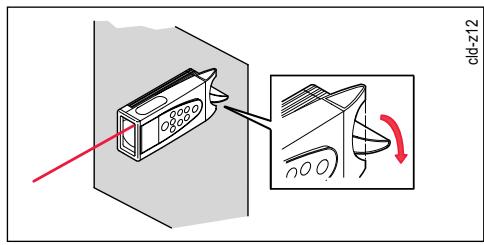

Mesurer sur une surface plane

Tourner le pied rotatif de 90° pour un appui plan et stable (uniquement pour le Disto classic4).

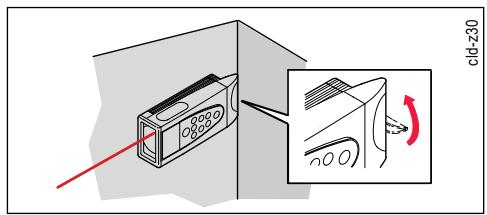

Mesurer dans un coin

Le DISTO lite4 ne permet pas d'effectuer de mesures précises dans un coin.

Appuyer sur la touche pour allumer le laser. Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que "trc" apparaisse brièvement et le symbole * s'affiche de façon permanente. En appuyant encore une fois sur la touche, la mesure de distance est déclenchée, le résultat s'affiche et le DISTO retourne au mode normal. C / C Appuyer sur ces touches pour terminer le tracking.

Exemple : Implanter des distances

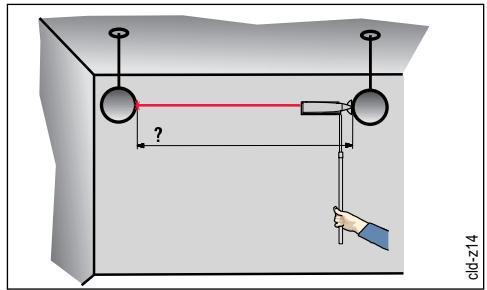

Laser en fonctionnement permanent

Le mode normal étant actif, appuyer sur la touche jusqu'à ce que le symbole apparaisse de façon permanente et qu'un bip long soit émis. Chaque pression déclenche une nouvelle mesure de distance. Si nécessaire, il est possible d'activer la fonction mesure continue (65). Éteindre l'instrument pour sortir du mode laser en fonctionnement permanent. Lorsque le mode laser en fonctionnement permanent est activé, le DISTO ne s'éteint pas au bout de 90 sec. !

Maintenir enfoncée la touche jusqu'à ce que le délai souhaité soit atteint.

SEC et un chiffre s'affichent (= retard en secondes). Le délai augmente aussi longtemps que la touche est maintenue enfoncée (max. 60 sec.). Dès que la pression est relâchée, le compte à rebours (par ex. 59, 58, 57) apparaît à l'affichage. Un "bip" retentit pour les 5 dernières secondes. Après le dernier "bip" la mesure est effectuée et la valeur mesurée s'affiche.

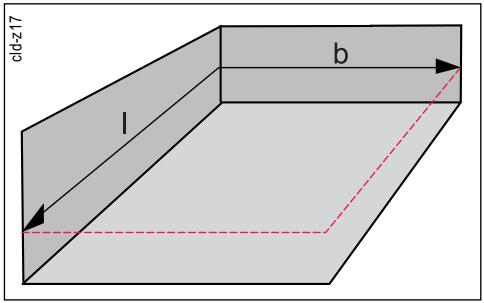

Surface

Mesure x mesure = surface

Mesure (par ex. 3.500m)

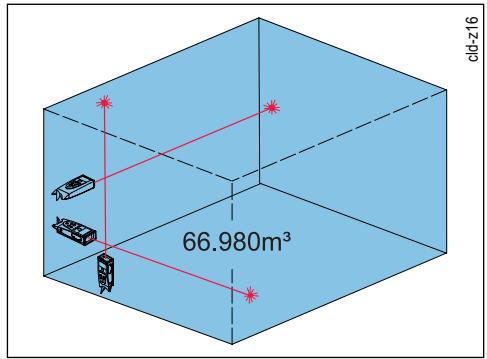

Mesure x mesure x mesure = volume

Mesure (par ex. 3.500 m)

Multiplication

Mesure (par ex. 8.375 m)

Multiplication

Mesure (par ex. 2.285 m)

= volume (par ex. 66,980 m³)

Le calcul du volume peut également être effectué après avoir calculé une surface.

(一 = surface, 三 = volume).

Mesure + Mesure = Somme, par ex. de hauteurs partielles

Mesure

Addition

Mesure

= Somme

Mesure - Mesure = Différence

Mesure

Soustraction

Mesure

= Différence

Même procédure pour additionner les mesures en chaîne (= autant de mesures de longueur que souhaité) ainsi que des surfaces ou des volumes.

Tant qu'une fonction n'a pas été terminée avec ( c ), il est possible d'activer la touche Effacer ("Clear-Entry") à n'importe quel moment !

Il est facile de multiplier une mesure par deux, par ex. pour déterminer un périmètre :

Mesure

Addition

Mesure

= Somme (= demi-périmètre)

Répétition, multiplication d'une mesure par deux (= périmètre).

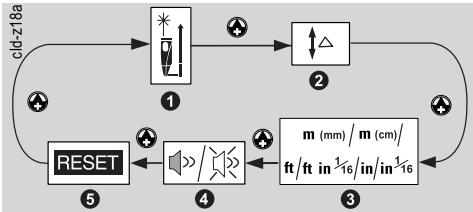

Le menu permet à l'utilisateur de configurer l'instrument en fonction de ses besoins.

Paramétrages possibles :

DISTO classic

1 Sélectionner le niveau de mesure 2 Mesurer en additionnant / soustrayant des décalages 3 Sélectionner l'unité 4 Bip (On / Off) 5 Reset

DISTO lite4

1 Sélectionner le niveau de mesure 2 Sélectionner l'unité

Appeler un menu :

Allumer le DISTO.

Sélectionner le mode normal.

Appeler le menu, s'affichent.

Appuyer sur la touche jusqu'à ce que le point du menu souhaité s'affiche ou

Sélectionner le réglage souhaité.

Confirmer le réglage, retourner au mode normal.

La touche Effacer ("Clear Entry") peut également être utilisée (par ex. pour effacer une sélection).

Réglage permanent du niveau de mesure :

Appuyer jusqu'à ce que et apparaissent s'affichent.

Confirmer la sélection et le symbole s'affiche en clignotant.

Sélectionner le niveau de mesure.

Confirmer le réglage et retourner au mode normal. Les mesures consécutives se réfèrent au niveau de mesure sélectionné !

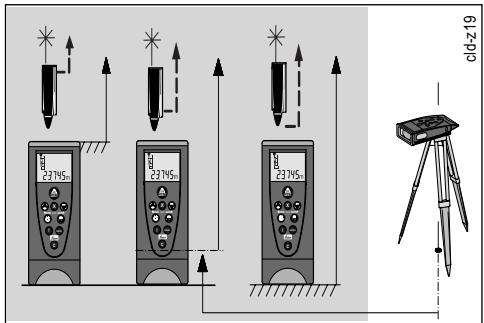

Réglages possibles :

bord arrière, trépied, bord avant

Régler le niveau de mesure, suite

Réglage temporaire (pour une mesure) du niveau de mesure

Allumer le DISTO. À l'affichage, le symbole

se met à clignoter.

Sélectionner le niveau de mesure :

bord avant, trépied, bord arrière. Déclencher la mesure.

Le résultat est affiché avec un "niveau de mesure" clignotant pour signaler que la mesure ne se réfère pas au bord arrière.

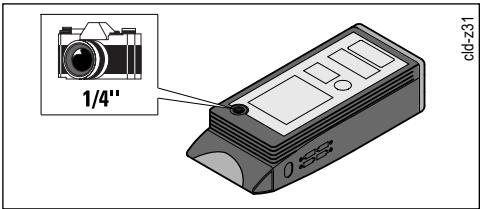

Au dos des instruments se trouve un filetage (1/4") pour la fixation au trépied

photographique.

Sélectionner l'unité

Appuyer jusqu'à ce que l'unité actuelle (par ex. 0.000m) et [ ] s'affichent.

Confirmer la sélection et l'unité sélectionnée s'affiche en clignotant.

Sélectionner l'unité.

Confirmer la sélection et revenir au mode normal.

Unités à sélectionner :

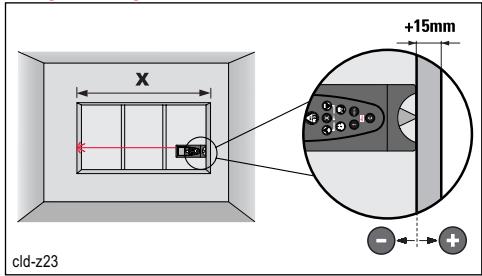

Mesure avec décalage additionnel (uniquement pour le DISTO classic)

Appuyer jusqu'à ce que et s'affichent.

Confirmer la fonction, s'affiche en clignotant.

Régler la tolérance souhaitée (=décalage du niveau de mesure) (par ex. 0.015 m) ; réglage rapide en maintenant enfoncée la touche / appuyer sur pour des étapes plus grandes.

La tolérance peut être positive (addition) ou négative (soustraction) !

Mesure avec décalage additionnel (uniquement pour le DISTO classic 4, suite).

Confirmer (ou interrompre) la sélection avec C

Le symbole ↑↓ indique qu'un décalage a été réglé. (Tolérance ≠ 0)

Effectuer une mesure. Le résultat de mesure est affiché en respectant le décalage ajusté.

Cette fonction permet de mesurer avec des dimensions brutes !

Faites-en une règle systématique : remettre le décalage à 0.000 suite à une mesure avec des dimensions brutes : appeler la fonction comme décrit ci-dessus, ensuite appuyer sur ♥

Après la configuration, effectuer une mesure de contrôle.

Possible d'effectuer correctement des mesures aux bords. Entrer le décalage additionnel de -22 mm (-0.022 m) pour éviter des mesures erronées.

Activer/désactiver le "Bip" (uniquement pour le DISTO classic4)

Appuyer jusqu'à ce que l'unité actuelle et le bip s'affichent.

Confirmer la sélection, le réglage actuel s'affiche en clignotant.

Commutation On (◁) / off (X).

Confirmer la sélection et retourner au mode normal.

Lorsque le "Bip" est désactivé, le symbole s'affiche sans clignoter.

Retour à la configuration standard - Reset

(uniquement pour le DISTO classic4)

Fonctions (uniquement pour le DISTO classic4)

Appuyer jusqu'à ce que l'unité actuelle et RESET s'affichent.

Fnc1 = enregistrer les valeurs (constante)

Mesurer/calculer la valeur souhaitée (par ex. hauteur de plafond, surface, volume).

Confirmer la sélection, RESET commence à clignoter et s'affiche sans clignoter.

Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que Foc I et L s'affichent en clignotant.

Sélectionner les éléments pour lesquels la configuration standard est souhaitée. Configuration standard disponible pour :

stack ou constante (valeur sera effacée) ou - uniquement stack (valeur sera effacée) ou - stack et constante (valeurs seront effacées) et - niveau de mesure (arrière) et - offset (= 0) et Bip (On) et - unité (mètre)

Ajuster la valeur, si nécessaire (par ex. de 2.297 m à 2.300 m). Appuyer additionnellement sur pour des ajustages majeurs.

Ajuster l'unité avec ① . L'ajustage n'est possible que pour m, m² et m³ ou pour ft, ft² et ft³.

Réaffichage de la constante

Appuyer brièvement, appuyer brièvement, et le contenu de la première mémoire de constantes s'affiche (par ex. 2.300 m).

Sélectionner la valeur souhaitée (1 à 10).

Confirmer, la valeur est disponible pour un traitement postérieur (par ex. calcul de surface) ou

quitter la fonction.

La configuration standard des éléments sélectionnés est affichée, l'instrument retourne en mode mesure.

Confirmer, et un chiffre (= adresse de mémoire) clignote.

Sélectionner l'adresse de mémoire.

Enregistrer la valeur.

Réaffichage des dernières mesures (stack)

Appuyer brièvement, et le contenu de la première mémoire de constantes s'affiche. Appuyer de nouveau, le stack est activé et s'affiche. Sélectionner la valeur souhaitée (max. 15!). Confirmer, la valeur est disponible pour le traitement ultérieur (par ex. calcul de surface) ou quitter la fonction.

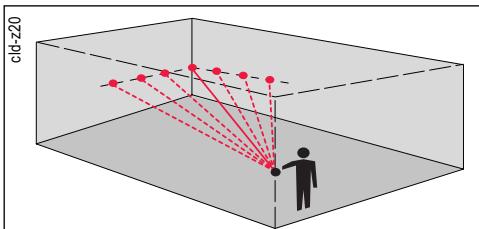

Pour déterminer la mesure maximum pour calculer une diagonale dans l'espace par exemple.

Appuyer sur Fnc 2 et f---f s'affichent. ou

Changer entre les fonctions.

Valider la fonction. Le laser est activé (mode Pointage).

Viser avec le DISTO un point à gauche / droite du coin.

Activer la mesure continue en appuyant brièvement sur la touche.

Déplacer le DISTO lentement vers le point à droite / gauche du coin.

Arrêter la mesure continue.

La mesure maximum sera affichée (par ex. 12.314 m = diagonale dans l'espace).

Mesure minimum, par ex. hauteur de plafond sans visée verticale précise (angle droit).

Déplacer le DISTO autour du point.

Arrêter la mesure continue.

La mesure minimum sera affichée (par ex. 3.215 m = hauteur de plafond).

Les deux surfaces (par ex. sol, plafond, murs) doivent être plus ou moins parallèles.

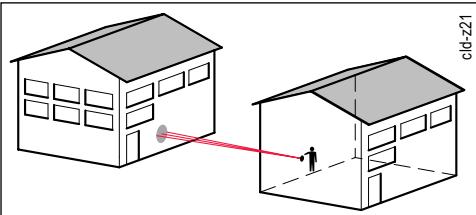

Pour évaluer la hauteur de bâtiments. La valeur peut être déterminée dans une position droite (sans se courber) au moyen de trois distances.

Appuyer jusqu'à ce que Fnc et s'affichent.

Confirmer le besoin, "1 ---" s'affiche. Viser le point sans bouger (1).

Déclencher la mesure : ne pas bouger l'instrument !

Enregistrer le résultat. L'écran affiche "2---".

Positionner le DISTO à peu près à l'horizontale (2).

Appuyer longuement sur cette touche. La distance minimale est déterminée en mode "continu".

Appuyer brièvement pour déclencher une mesure directe.

Appuyer plusieurs fois jusqu'à ce que Foc 3 et -1 s'affichent.

Valider la fonction. Le laser est activé (mode Pointage).

Activer la mesure continue en appuyant brièvement sur la touche.

Déplacer le DISTO autour du point idéal.

Arrêter la mesure continue.

Accepter la valeur, "3 ---" apparaît à l'affichage.

Terminer la fonction, hauteur et distance de deux mesures s'affichent (Pythagore). Ou :

Détermination à l'aide de 3 points de mesure.

Viser un troisième point.

Déclencher la mesure.

Terminer la fonction. La hauteur et la largeur de trois mesures (Pythagore) s'affichent.

Alternative :

Déterminer la hauteur entre le point 1 et le point 2 à l'aide de 3 points de mesure.

Appuyer jusqu'à ce que F_NC et s'affichent.

Confirmer le choix, "1---" s'affiche.

Viser le point sans bouger (1).

Déclencher la mesure : ne pas bouger l'instrument !

Enregistrer le résultat. À l'affichage apparaît "2 ---".

Viser un deuxième point (2).

Déclencher la mesure : ne pas bouger l'instrument !

Enregistrer le résultat. L'écran affiche "3 ---".

Positionner le DISTO à peu près horizontalement (3).

Appuyer longuement sur cette touche. La distance minimale est déterminée en mode "continu".

Déplacer le DISTO autour du point idéal.

Arrêter la mesure continue.

Terminer la fonction, la hauteur et la largeur entre les points 1 et 2 (Pythagore) s'affichent.

Il faut absolument respecter la suite des mesures !

Cette fonction peut aussi être utilisée pour des mesures de largeurs !

Tous les 3 (2) points doivent être situés verticalement (horizontalement) dans le plan du mur !

Informations pour les utilisateurs

À chaque mesure de distance, il est possible :

d'effectuer une simple mesure de distance (A) ou d'utiliser une valeur du stack ( ) ou d'effectuer une mesure continue minimum ( 053 ) ou une mesure avec le déclencheur automatique (X).

Dans le cas de visées courtes, avec une belle surface d'appui arrière, une friction mécanique suffira.

Pour obtenir les valeurs résultats, il convient de tourner DISTO aujourd'hui (bord arrêté, filtage), l'axe du rayon visant ce point. Éviter de placer DISTO sur un trépied photographique, car le rayon laser se trouverait alors environ 70 à un au-dessus du point de rotation, ce qui engendrerait des écarts considérables dans la détermination de la hauteur.

Portée

En lumière diurne, toujours travailler avec un viseur laser. Si nécessaire, protéger la cible d'un rayonnement solaire intense.

Portée accrue :

La nuit, au crépuscule et sur des surfaces ombragées.

Portée réduite :

La distance de travail du DISTO est réduite en cas de visées sur des surfaces mates, vertes ou bleues (également avec des arbres ou des plantes).

Surfaces rugueuses

Sur des surfaces rugueuses (par exemple du crépi grossier), la partie au centre de la surface éclairée est mesurée.

Pour être sûr de ne pas mesurer dans les trous du crépi : utiliser un voyant, un « post-it » 3M ou un carton.

Surfaces transparentes

Ne jamais viser sur des liquides transparents (comme de l'eau) ou sur des vitres (sans poussière) afin d'éviter des mesures erronées. Effectuer toujours une mesure de contrôle en cas de visée sur des surfaces inhabituelles.

Il peut se produire des erreurs si les mesures sont effectuées à travers une vitre

ou si plusieurs objets se trouvent sur la ligne de visée.

Surfaces humides, lisses ou très brillantes

1. En pointant à un angle plat, le rayon laser sera réfléchi. Le DISTO peut recevoir un signal trop faible (message d'erreur E 255).
2. En pointant à angle droit, le DISTO peut recevoir un signal trop fort (message d'erreur E 256).

Les surfaces inclinées, arrondies

Elles peuvent être mesurées avec le lasermètre si leur surface ne déforme pas le point laser.

Visée à main libre

(env. 20-40 m) :

Utiliser la plaque cible 563875 (DIN C6) ou

723385 (DIN A4) ou :

Réalisation de plaques cible :

Distance :	A commander :
jusqu'à 30 m (blanc)	Scotch Cal*
30 - 100 m (marron)	Engineering-Grade 3279 (7502 99 61 036)*

• Fabricant 3M Company

Mesures à l'extérieur

Installer le viseur à lunette et vérifier l'enclenchement en appuyant sur le côté.

Réglage du viseur à lunette

1. Maintenir la touche enfoncée, le laser

constamment allumé (*).

1. À l'intérieur, placer l'équipement à 5 m, 10 m ou 30 m d'un mur.
2. Tourner l'oculaire jusqu'à ce que le réticule et le point laser soient nets.

1. Utiliser les deux vis (réglage latéral, en hauteur) pour ajuster le point laser.

Exemple : Vous êtes placé à 5 m (± 0,5 m) d'un mur. Le point laser doit être à côté de la marque de distance 5 m.

Sur le terrain, contrôler l'ajustage de temps en temps (pénombre, env. 10-15 m).

Mesurer avec ou sans filtre rouge. Placé devant le verre, il améliore la visibilité du point.

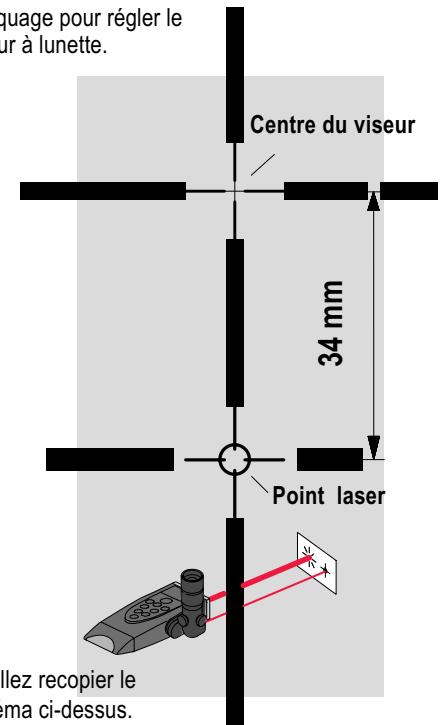

Marquage pour viseur

Marquage pour régler le viseur à lunette.

Éclairage

Grâce à la fluorescence, le résultat est également lisible dans l'obscurité. Si l'écran est exposé à une source lumineuse (lumière du jour, artificielle), il sera illuminé pendant 15 minutes, sans consommation électrique !

Accessoires

Viseur à lunette (667478)

Pour des applications en extérieur.

Pour des points suffisamment précis, sur de longues distances. Si le filtre est en position et que l'objet est sombre, le point laser est clairement visible.

Dragonne (667491)

• Sauvegarde contre les chutes
• Évite d'éventuelles blessures

La visser sur le filetage (1 / 4 ) pour que

• le DISTO ne glisse pas du poignet
• la boucle ait toujours la bonne longueur

Bandoulière (563879)

Fixer dans l'attache de courroie ; large plage d'ajustage.

DISTO-clip (714871)

Le clip permet d'attacher le DISTO confortablement à la ceinture et de l'avoir toujours à portée de main.

Grand sac noir pour transporter l'instrument et le protéger contre la poussière.

Compartiments pour le mode d'emploi, le viseur à lunette et le PC de poche.

Viseur à lunette (667158)

Pour les visées horizontales et verticales, par ex. si le sol ou le mur est très irrégulier. Précision de visée environ 1°, correspondant à une erreur de seulement 5 mm sur 30 m. DISTO équipé de la nivelle n'est pas un niveau laser !

Plaque cible 563875 (DIN C6) / Plaque cible 723385 (DIN A4)

Pour les surfaces non réfléchissantes, côté blanc jusqu'à 40 - 50 m, au-delà de cette distance, côté brun avec couche réfléchissante spéciale.

Au-delà de 100 m, combiner plusieurs plaques pour former une cible de grande surface.

Sacoche couple (667489)

Pour une protection max. Peut être attachée à la ceinture.

Consignes de sécurité

Ces consignes ont pour but d'informer les responsables et opérateurs de DISTO sur les risques liés à l'utilisation du DISTO afin de les éviter. Lire ces consignes permet de limiter ces risques. Il revient au responsable de l'instrument de s'assurer que tous les utilisateurs comprennent ces consignes et les respectent.

Domaine d'application

Utilisation conforme

Le domaine d'utilisation du DISTO englobe les opérations suivantes :

• mesure de distances,
• calcul de volumes et de surfaces,
• enregistrement de données de mesure.

Utilisation non conforme

Les opérations suivantes sont proscrites :

• Mettre l'instrument en service sans instruction préalable. L'utiliser sans respecter les prescriptions relatives à l'environnement.
• Rendre les installations de sécurité inefficaces et enlever les plaques signalétiques ainsi que les avertissements.
• Ouvrir l'instrument avec des outils (tournevis, etc.) si une telle opération n'est pas expressément autorisée.
• Modifier, transformer l'instrument.
• Le mettre en œuvre après l'avoir subtilisé. Utiliser des accessoires d'autres fabricants, non expressément autorisés par Leica Geosystems.
• Manipulation volontaire ou non de l'équipement sur des échafaudages, des escaliers, et mesures à proximité de machines en marche ou d'installations ouvertes.
• Viser avec l'instrument en plein soleil.
• Éblouir intentionnellement des tiers.
• Mise en sécurité insuffisante du poste de mesure (p. ex. : réalisation de mesures près de routes, etc.)

ATTENTION : Risque de blessure, de dysfonctionnement et de dommages matériels en cas de manipulation non conforme. Le responsable doit informer l'utilisateur sur les risques de manipulation et les mesures préventives. Seul l'opérateur ayant été préalablement instruit dans l'emploi du DISTO est autorisé à travailler avec.

Conditions d'application

Cf. chapitre "Caractéristiques techniques"

Environnement :

L'instrument est conçu pour être utilisé dans des zones pouvant être habitées en permanence et n'est pas protégé contre des milieux explosifs ou agressifs.

À condition qu'elle soit limitée dans le temps, l'utilisation du DISTO est admise sous la pluie.

Responsabilité du fabricant de l'équipement original, Leica Geosystems AG, CH-9435 Heerbrugg (ci-après dénommé Leica Geosystems) :

Leica Geosystems est responsable de la conformité du produit livré aux normes techniques et de sécurité prescrites de même que de la fourniture du manuel d'utilisation et des accessoires originaux.

Responsabilité du fabricant d'accessoires d'autres marques :

Les fabricants d'accessoires autres que Leica Geosystems sont responsables de l'élaboration, de la mise en pratique et de la diffusion de concepts de sécurité relatifs à leurs produits ainsi que de leurs effets en combinaison avec le matériel Leica Geosystems.

Responsabilité du responsable du produit :

ATTENTION :

Il incombe au responsable du produit de veiller à l'utilisation conforme de

l'instrument, au travail correct de ses collaborateurs, à leur instruction et au fonctionnement sûr de l'équipement.

Le responsable du produit doit :

• comprendre les informations de sécurité inscrites sur le produit et les instructions du manuel d'utilisation.
• connaître les consignes de sécurité locales, applicables à son entreprise.
• contacter Leica dès que l'équipement présente des défauts de sécurité.

Dangers d'utilisation majeurs

ATTENTION :

L'absence d'instruction ou une instruction incomplète peuvent se traduire par une manipulation incorrecte ou non conforme de l'instrument. Il peut en résulter des accidents ayant pour conséquence des dommages corporels, matériels, financiers et écologiques.

Mesure préventive :

Tous les utilisateurs observent les consignes de sécurité du fabricant et les directives du responsable de produit.

PRUDENCE :

En cas de chute, de sollicitations extrêmes ou d'adaptations non autorisées, l'instrument peut présenter des dommages et fournir des mesures incorrectes.

Mesure préventive :

Effectuer périodiquement des mesures de contrôle, surtout lorsque l'instrument a été sollicité de façon inhabituelle, et avant/après d'importantes mesures. Veiller à ce que les parties optiques soient propres et éviter des endommagements mécaniques des butoirs du DISTO.

PRUDENCE : Si le rayon laser est pointé vers le soleil, la lentille de réception de l'instrument agit comme un verre ardent et peut endommager l'instrument à l'intérieur.

Mesure préventive : ne jamais viser avec le DISTO en plein soleil.

ATTENTION : Une négligence de sécurité sur le lieu de travail, par exemple l'absence de marquage, peut provoquer des situations dangereuses sur les routes, les chantiers, les sites industriels, etc. à proximité.

Mesure préventive : s'assurer que le lieu de mesure présente une sécurité suffisante. Respecter les lois locales en matière de sécurité et de circulation.

PRUDENCE : Lorsque ces produits sont utilisés pour des mesures de distances ou le positionnement d'objets en mouvement (par exemple grue, engins de construction, plates-formes, etc.), des événements imprévisibles peuvent entraîner des mesures erronées.

Mesure préventive : utiliser les produits uniquement comme capteurs de mesure et non comme appareils de guidage. La conception et le fonctionnement de votre système doivent garantir qu'un dispositif de sécurité adéquat (par exemple interrupteur de fin de course) évite tout endommagement en cas de mesure erronée, de défaut du produit ou de manque de courant.

L'envoi ou l'évacuation de batteries non déchargées présente des risques (incendie dû à des effets mécaniques, manipulations non conformes).

Mesure préventive : enlever les batteries de l'instrument avant l'envoi. S'assurer que les batteries sont déchargées avant de les jeter (mettre l'instrument en mode tracking jusqu'à ce que les batteries soient vides).

PRUDENCE : Si l'équipement n'est pas utilisé pendant un certain temps, les batteries intégrées peuvent se décharger et provoquer des dommages.

Mesure préventive : si vous n'utilisez pas l'équipement pendant un certain temps, enlevez les batteries.

PRUDENCE : Une application non conforme de l'équipement peut, par suite de chocs mécaniques (par exemple chute, coup, etc.) ou d'une adaptation incorrecte d'accessoires, endommager votre équipement, anéantir l'efficacité des dispositifs de protection ou mettre des personnes en danger.

Mesure préventive : lors de l'installation de l'équipement, veiller à ce que les accessoires (par exemple viseur à lunette, dragonne, bandoulière, etc.) soient adaptés, montés et verrouillés correctement. Protéger l'équipement contre des chocs mécaniques.

ATTENTION :

l'équipement présente les dangers suivants :

• en brûlant, les éléments en plastique dégagent des gaz toxiques pouvant affecter les personnes.
• lorsqu'elles sont endommagées ou exposées à une chaleur élevée, les batteries peuvent exploser et être à l'origine d'une intoxication, corrosion, pollution ou brûlures.
• une évacuation inadéquate accroît le risque d'une utilisation non conforme de l'équipement par une personne non autorisée. Il peut en résulter des blessures graves pour l'opérateur et pour des tiers, de même que la libération d'éléments polluants.

Mesure préventive :

Évacuer l'équipement de façon conforme. Respecter les réglementations locales en vigueur. Empêcher tout accès non autorisé à l'équipement.

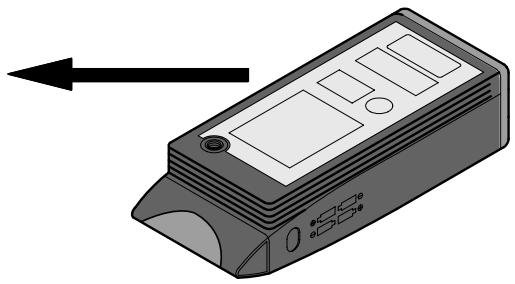

Le DISTO émet un rayon laser visible, qui sort de la face avant de l'instrument.

Il répond aux normes de sécurité des lasers catégorie 2 :

• IEC60825-1:1993 "Sécurité du dispositif laser" EN60825-1:1994 "Sécurité du dispositif laser"

Le produit répond aux normes des lasers, catégorie II : FDA 21CFR Ch.I §1040 : 1988 (US Department of Health and Human Service, Code of Federal Regulations)

Produits laser catégorie 2/II :

Ne pas regarder vers le point d'émission du rayon et ne pas projeter le rayon inutilement sur des personnes. La protection de l'œil est en général assurée par des mouvements réflexes tels que fermer les paupières, tourner la tête.

ATTENTION :

Une observation directe du rayon laser avec des instruments optiques (jumelles, lunette) peut s'avérer dangereuse.

Mesure préventive :

Ne pas regarder le rayon laser avec des instruments optiques.

PRUDENCE :

Regarder le rayon laser peut s'avérer dangereux pour l'œil.

Mesure préventive :

Ne pas regarder le rayon laser. Veiller à ce que le rayon laser soit localisé au-dessus ou au-dessous de la hauteur des yeux (surtout en cas d'un montage permanent dans des installations, machines, etc.)

Divergence faisceau :	0.16 x 0.6 mrad
Durée impulsion :	15 x 10-9s
Puisance de rayonnement max. * Incertitude de mesure :	0.95 mW* ±5%
Puisance de rayonnement max. par impulsion :	8 mW

PRUDENCE : Confier la réparation de l'instrument à un atelier agréé par Leica Geosystems.

DISTO avec viseur à lunette

ATTENTION : Il peut être dangereux de

regarder le faisceau laser réfléchi avec le viseur à lunette si la cible est fortement réfléchissante (miroir, surface métallique, fenêtre, prisme, etc.).

Mesure préventive :

Ne pas viser de surface réfléchissante (par ex. miroir, métal, fenêtre, prisme, ...) avec le viseur à lunette.

Compatibilité électromagnétique (CEM)

Par compatibilité électromagnétique on entend l'aptitude d'un instrument à fonctionner correctement dans un environnement électromagnétique à décharge électrostatique sans provoquer des perturbations dans d'autres appareils.

ATTENTION :

Le rayonnement électromagnétique peut endommager les autres instruments. Bien que le DISTO réponde aux strictes exigences des directives et normes correspondantes, Leica Geosystems ne peut exclure entièrement la possibilité que d'autres instruments soient gênés lors de son fonctionnement.

PRUDENCE :

Les dérangements causés par le rayonnement électromagnétique peuvent conduire à un dépassement des limites de tolérance. Bien que le DISTO réponde aux strictes exigences des directives et normes correspondantes, Leica Geosystems ne peut entièrement exclure la possibilité que le lasermètre soit gêné par un rayonnement électromagnétique particulièrement intense, par ex. à proximité d'émetteurs radio, talkies-walkies, de groupes électromagnétiques, etc. Dans de telles conditions, vérifier la plausibilité des résultats de mesure.

Déclaration FCC (applicable uniquement aux USA)

ATTENTION :

Cet équipement a été testé et ses limites

sont conformes à celles des instruments numériques de classe B, décrites dans le paragraphe 15 des règles FCC.

Ces limites ont pour but d'offrir une protection raisonnable contre des interférences nocives dans une installation résidentielle.

Cet équipement engendre, utilise et émet une énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut engendrer des perturbations dans la réception radio.

On ne peut cependant exclure l'apparition de perturbations dans certaines installations.

Si cet appareil engendre des perturbations dans la réception radiophonique ou télévisuelle, constatées en éteignant puis en rallumant l'appareil, l'utilisateur peut tenter de corriger ces interférences en prenant les mesures suivantes :

• Remplacer ou repositionner l'antenne réceptrice.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter la prise de l'appareil sur un autre circuit que celui du récepteur.
• en se faisant aider par son vendeur ou un technicien.

ATTENTION : Transformer ou

l'accord de Leica Geosystems peut nous amener à interdire son utilisation.

Inscription sur le produit :

Entretien et stockage

Entretien

Nettoyer et sécher

• Souffler la poussière des lentilles
• Ne pas toucher le verre avec les doigts
• Nettoyer avec un chiffon propre et doux, et si nécessaire, l'humidifier avec de l'alcool pur.

Ne pas utiliser d'autres liquides, trop agressifs pour les éléments en matière synthétique. Enlever rapidement les projections de béton ou de chaux avec de l'eau (chiffon humide ou éponge). Nettoyer les surfaces optiques avec le même soin que des lunettes, un appareil photo ou des jumelles.

Stockage

Respecter les tolérances en matière de température, surtout en été, lorsque le

DISTO reste à l'intérieur de véhicules (-40°C à +70°C / -40°F à +158°F)

Sortir de leur étui les instruments et accessoires mouillés. Faire sécher l'étui et les accessoires (40°C/108°F) puis les nettoyer. Attendre que le tout soit complètement sec avant de le

Après stockage ou transport de l'équipement, effectuer une mesure de

Si la différence entre les températures extérieure et intérieure est très élevée, prévoir une durée d'acclimatation de l'équipement.

Le fait d'exposer le DISTO à de l'air chaud et humide après un séjour dans des locaux climatisés provoque l'embuement de l'instrument et des composants optiques. Pour y remédier, envelopper le DISTO dans une serviette de manière à l'isoler et à l'adapter progressivement aux conditions extérieures, comme un appareil photo ou une caméra vidéo.

Transport

La sacoche souple Leica protège le DISTO contre les chocs mécaniques, mais n'empêche pas l'infiltration d'eau et de poussière.

Toujours transporter le DISTO dans le coffret de transport original, dans la sacoche souple ou dans un emballage offrant la même protection.

Ne pas utiliser/stocker l'instrument à une température dépassant les valeurs limites.

Avant de prendre l'avion, demander si vous pouvez prendre le DISTO comme bagage accompagné.

Expédition

Expédier l'instrument toujours dans l'emballage original de Leica Geosystems d'expédition ou sacoche souple.

Sortir les batteries avant l'expédition. Envoyer l'instrument sans batteries.

Caractéristiques

	DISTO classic	DISTO lite
Précision de mesure	typ.: ± 3mm / max.: ± 5mm*	typ.: ± 3mm / max.: ± 5mm*
Plus petite unité affichée	1mm	1mm
Portée	0.3m à plus de 100m**	0.3mà plus de 100m**
Temps de mesure dist / trc	0.5...ca.4s / 0.16...ca.1s	0.5...ca.4s / 0.16...ca.1s
Laser	visible; 635nm	visible; 635nm
Ø du spot laser ( à une distance de)	6 / 30 / 60 mm (10 / 50 / 100 m)	6 / 30 / 60 mm (10 / 50 / 100 m)
Mesures à l'extérieur ( adaptation pour viseur )	✓	✓
Eclairage ( fluorescent ))	✓	✓
Affichage à deux lignes	✓	✓
Butoir multifonctionnel	✓	No
Déclencheur	✓,✓	✓,✓
Calculatrice	✓	✓
Tracking	✓	✓
FNC1, Constante	10 valeurs	No
FNC2, Mesure continue max.	✓	No
FNC3, Mesure continue min.	✓	No
FNC4, Pythagore	✓	No
Mémoire (stack)	15 démières valeursss	No
Batterie, Type AAA, 4x1,5V		plus de 3000 mesures
Protection contre eau et poussière	IP54 acc. IEC529:étanchéité à la pluie, protection contre la poussière	IP54 acc. IEC529: étanchéité à la pluie, protection contre la poussière
Dimensions, poids	172 x 69 x 44 mm, 360 g	154 x 69 x 44 mm, 360 g
Plage de temperature Stockage En fonctionnement	-40°C à +70°C (-40°F à +158°F) -10°C à +50°C (-14°F à +122°F)	-40°C à +70°C (-40°F à +158°F) -10°C à +50°C (-14°F à +122°F)

Remarques concernant la précision de mesure

• La précision de mesure est conforme à la recommandation ISO/R1938-1971 avec une fiabilité statistique de 95% (soit le double de la valeur de l'écart-type). La précision de mesure typique s'applique aux conditions de mesures normales dans la plage de distance spécifique. Elle ne s'applique pas aux fonctions utilisateur Fnc 2, 3, 4, et n'est pas valable en mode tracking. L'erreur de mesure maximale se réfère à des conditions défavorables, telles que :

des surfaces fortement réfléchissantes (p. ex. feuilles réfléchissantes), - l'utilisation de l'instrument aux températures limites, lors de variations brusques de la température ambiante (p. 100) - environnement très lumineux, forte vibration de l'air et peut atteindre ±5 mm (2x l'écart-type).

** Pour la portée ±30 ppm (± 3 mm/100 m). plus erreur de courte distance.

La portée dépend de la réflexion du rayon laser par la surface visée (diffuse, sans effet miroir) et de la luminosité du spot laser par rapport à l'environnement (l'intérieur, crépuscule). A partir d'env. 40-50m, utiliser la face marron du voyant (page 92).

Possibilités pour calculer l'écart-type s :

Si votre ordinateur dispose de fonctions statistiques ou si vous travaillez avec Excel, calculez la valeur moyenne \(\overline{x}\) et l'écart-type directement à partir des 10 valeurs de mesure.

La formule pour l'écart-type s est la suivante :

s = √1/n-1 _i=1ⁿ (x_i - )²

\(x_i\) ... valeur individuelle d'une série de mesures, \(\bar{x}\) ... valeur moyenne d'une série de mesures.

Calcul avec Excel :

Dans le menu Insertion, choisir Fonction ; dans l'assistant Fonction, catégorie : Statistique et Fonction : ECARTYPE.

Selon les versions et les langues, les instructions peuvent varier.

Contrôle de l'instrument de mesure

Contrôle de DISTO pour des utilisateurs certifiés ISO 9001 :

Dans le cadre d'ISO 9001, vous pouvez contrôler vous-même votre instrument de mesure DISTO.

Sélectionner une distance fixe (1 à 10 m), par exemple cadre d'une fenêtre, largeur d'une pièce, et effectuer 10 mesures.

La distance test doit être déterminée avec un équipement de mesure homologué par les autorités locales compétentes.

Déterminer l'écart de la valeur mesurée par rapport à la distance théorique et calculer l'écart-type (page 102).

Noter cette valeur et arrêter la date du prochain contrôle.

Répéter cette mesure de contrôle régulièrement, notamment avant et après des travaux de mesure importants.

Coller sur le DISTO un autocollant mentionnant le contrôle de précision et consigner par écrit les résultats des tests de contrôle.

Votre DISTO aura la précision requise si l'écart-type ne dépasse pas la valeur spécifiée.

Un DISTO régulièrement contrôlé travaille dans le domaine de longueur et de température avec les précisions indiquées dans le manuel. Prendre en considération les caractéristiques techniques du manuel d'utilisation, ainsi que les textes se rapportant à la précision (p. 102).

Messages d'erreur

Message Code	Cause	Remède
204	Erreur dans le calcul	Répéter le calcul
252	Température supérieure à 50 °C (mesure)	Laisser refroidir l'instrument
253	Température inférieure à -10 °C (mesure)	Réchauffer l'instrument
255	Signal de réception trop faible, temps de mesure trop long, distance < 250 mm	Utiliser le voyageant temps de mesure > 10 s
256	Signal de réception trop fort	Utiliser levoyant (bonne face)
257	Erreur de mesure, fond trop lumineux	Utiliser levoyant
	Tous les autres messages	Contacter le ServiceAprès Porto

En cas d'affichage du symbole, éteindre/allumer l'instrument plusieurs fois de suite. Si le message continue à apparaître, appeler le service après-vente en indiquant le numéro d'erreur.

Pour effacer un message d'erreur, effectuer une mise hors tension rapide.

Leica Geosystems AG, Heerbrugg, Suisse, a été certifié par SQS comme disposant d'un système de contrôle de qualité conforme aux normes internationales pour la gestion de la qualité et les systèmes de qualité (standard ISO 9001), ainsi que pour les systèmes de gestion de l'environnement (standard ISO 14001).

Total Quality Management : notre engagement à vous satisfaire totalement.

De plus amples informations sont disponibles auprès de votre représentant local Leica Geosystems ou de votre distributeur.

N° de brevet

US 5,815,251 US 5,949,531 EP0738899 EP0932835

Leica

Geosystems

Leica Geosystems AG

CH-9435 Heerbrugg

(Suisse)

Téléphone [phone]

Fax [phone]

www.leica-geosystems.com
