CRF 1200 - Laser-Entfernungsmesser LEICA - Kostenlose Bedienungsanleitung

Produkttyp	Laser-Entfernungsmesser
Marke	Leica
Modell	CRF 1200
Vergrößerung	7x
Objektivdurchmesser	24 mm
Austrittspupille	3,4 mm
Sichtfeld auf 1000 m	115 m
Dioptrienausgleich	±3,5 dpt
Maximale Reichweite	1200 m
Minimale Distanz	10 m
Messgenauigkeit	±1 m (bis 366 m), ±2 m (bis 732 m), ±0,5% (darüber hinaus)
Anzeige	4-stellige LED (Meter oder Yards)
Stromversorgung	1 Lithiumbatterie 3V Typ CR2
Batterielebensdauer	Ca. 2000 Messungen bei 20 °C
Laser	Klasse 1, unsichtbar, augensicher
Messdauer	Max. 0,9 s
Abmessungen (L × H × T)	75 × 34 × 113 mm
Gewicht (mit Batterie)	Ca. 220 g
Betriebstemperatur	-10 bis 55 °C
Wasserdichtigkeit	Bis zu 1 m Tiefe für 30 Min.
Gehäusematerial	Kohlefaserverstärkter Kunststoff / Aluminium-Druckguss
Hauptfunktionen	Einzelmessung, Scan-Modus, Dioptrieneinstellung
Pflege und Reinigung	Weicher Pinsel, feuchtes Tuch, kein Alkohol
Sicherheit	Nicht direkt in helle Lichtquellen schauen, nicht öffnen
Ersatzteile und Reparatur	Augenmuschel und Trageband beim Leica Kundendienst erhältlich
Mitgeliefertes Zubehör	Trageband, Cordura-Tasche, CR2-Batterie, Garantiekarte

Häufig gestellte Fragen - CRF 1200 LEICA

Wie verwende ich den Entfernungsmesser mit Brille?

Brillenträger müssen die Gummi-Augenmuschel (Position B) herunterklappen, damit das Auge den richtigen Abstand zum Okular hat.

Wie stelle ich die Schärfe des Fadenkreuzes ein?

Drehen Sie die Gummi-Augenmuschel, um den Dioptrienausgleich von ±3,5 Dioptrien einzustellen. Das Fadenkreuz erscheint, wenn Sie den Auslöseknopf drücken.

Wie führe ich eine Entfernungsmessung durch?

Drücken Sie einmal den Auslöseknopf, um das Fadenkreuz zu aktivieren. Zielen Sie auf das Objekt und drücken Sie erneut, um die Messung zu starten. Die Entfernung wird einige Sekunden lang angezeigt.

Wie verwende ich den Scan-Modus?

Drücken Sie zweimal den Auslöseknopf und halten Sie ihn beim zweiten Drücken gedrückt. Nach 0,5 s führt das Gerät kontinuierlich Messungen im Abstand von ca. 0,5 s durch.

Wie wechsle ich die Batterie?

Drehen Sie den Deckel des Batteriefachs gegen den Uhrzeigersinn, um es zu öffnen. Legen Sie eine CR2-Batterie mit dem Pluspol nach vorne ein, dann schließen Sie es durch Drehen im Uhrzeigersinn.

Was tun, wenn die Anzeige blinkt oder die Messung fehlschlägt?

Dies deutet in der Regel auf eine schwache Batterie hin. Ersetzen Sie die Batterie durch eine neue. Nach dem ersten Blinken können Sie noch etwa 100 Messungen durchführen.

Wie reinige ich die Linsen?

Entfernen Sie zuerst grobe Partikel mit einem weichen Pinsel. Verwenden Sie dann ein feuchtes Tuch und anschließend ein sauberes Ledertuch. Verwenden Sie niemals Alkohol oder Lösungsmittel.

Was sind die maximale Reichweite und die Genauigkeit?

Die maximale Reichweite beträgt ca. 1200 m auf reflektierende Ziele. Die Genauigkeit beträgt ±1 m bis 366 m, ±2 m bis 732 m und ±0,5% darüber hinaus.

Ist das Gerät wasserdicht?

Ja, der Leica CRF 1200 hält einem Eintauchen bis zu 1 m Tiefe für 30 Minuten stand.

Wo finde ich Ersatzteile?

Wenden Sie sich an den Leica Kundendienst oder Ihren lokalen Händler. Teile wie die Augenmuschel oder das Trageband sind erhältlich.

BEDIENUNGSANLEITUNG CRF 1200 LEICA

Anleitung, Instructions,

Bezeichnung der Teile

1 Okular mit

a. Augenmuschel und
b. Dioptrienskala

2 Ose für Trageschnur
3 Auslösetaste zur Entfernungsmessung
4 Laser-Sendeoptik
5 Objektivlinse
6 Batteriefachdeckel
7 Batteriefach

Lieferumfang

• Enternungsmesser
• 1 Lithium Rundzelle 3V Typ CR 2
  Trageschnur
  Corduratasche
• Garantiekarte

LEICA RANGEMASTER CRF 1200

Bestell-Nr. 40 527 (Meter-Version)

Bestell-Nr. 40 523 (Yard-Version)

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

Der Name Leica steht weltweit für höchste Qualität, feinmechanische Prazision bei äußerter Zuverlösigkeit und länger Lebensdauer. Wir wünschen Ichnen viel Freude und Erfolg mit Himrem neuen Leica Rangemaster CRF.

Dieser Entbernungsmesser sendet unsichtbare und für das Auge unschädliche Infrarot-Impulse aus und berechnet über einen eingebauten Mikroprozessor aus dem reflektierten Signal-anteil die Objektentfernung.

Er ist mit einer hervorragenden, 7fach vergroßbenden Zieloptik ausgestattet, die auch unter schwierigen Bedingungen eine sichere Peilung erhögt, und er ist einfach und Funktional zu bedieten.

Damit Sie alle Mänglichkeiten theses hochwertigen und vielseitigen Laser-Enternungsmessgerätes richtig nutzen können, empfehlen wir Ihnen, zunachst diese Anleitung zu denen.

Warnhinweis

Vermeiden Sie, wie bei jedem Fernglas, den direkten Blick mit Ihr dem Leica Rangemaster CRF in helle Lichtquellen, um Augenverletzungen auszuschreiben.

Inhaltsverzeichnis

Bezeichnung der Teile u4
Lieferumfang u4
Vorwort u4
Entsorgung elektrischer und
elektronischer Geräte 1
Anbringen der Trageschnur 2
Einsetzen und Auswechseln der Batterie 2
Ladezustand der Batterie 3
Verwendung mit und ohne Brille 4
Dioptrien-Ausgleich 4
Distanz-Messung 5
Scan-Betrieb 5
Messreichweite und Genauigkeit 6
Pflege/Reinigung 7
Was tun, wenn... 8
Technische Daten 9
Leica Akademie 10
Leica im Internet 10
Leica Infodienst 10
Leica Kundendienst 10

Entsorgung elektrischer und elektronischer Geräte

(Gilt für die EU, sowie andere europäische Länder mit getrennten Sammelsystemen)

Dieses Gerät enthalt elektrische und/oder elektronische Bauteile und darauf daher nicht im normalen Hausmüll entsorgt werden!

Staatdessen muss es zwecks Recycling an entsprchenden, von den Gemeinden bereitgestellen Sammelstellen abgegeben werden. Dies ist für Sie kostenlos.

Falls das Gerät selbst wechselbare Batterien oder Akkus enthalt, müssen diese vorher entnommen werden und ggf. ihrerseits vorschrittsmäßig entsorgt werden (siehe dazu die Angaben in der Anleitung des Geräts).

Weitere Informationen zum Thema gekommen Sie bei ihrer Gemeindeverwaltung, Ihrem Entsorgungsunternehmen, oder dem Geschäft, in dem Sie diesen Gerät erworben haben.

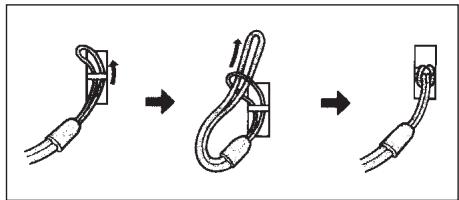

Anbringen der Trageschnur

Bitte die kline Schlaufe der Trageschnur durch die Ose (2) am Gehäuse des Leica Rangemaster CRF schieben. Dann das Ende der Trageschnur durch die kline Schlaufe fädeln und so festziehen, dass sich die entstandene Schlinge fest um die Ose am Gehäuse legt.

Einsetzen und Auswechseln der Batterie

Der Leica Rangemaster CRF wird zur Energieversorgung mit einer 3 Volt Lithium-Rundzelle (z.B. Duracell DL CR2, Ucar CR2, Varta CR2, oder anderen CR2 Typen) bestukt.

1. Öffnen Sie den Deckel (6) des Batteriefaches (7) indem Sieihn gegen den Uhrzeigersinn drehen.
2. Legen Sie die Batterie mit ihrem Pluskontakt voran (entspruchend der Kennzeichnung im Batteriefach) ein.
3. Schlieben Sie den Deckel wieder durch Drehen im Uhrzeigersinn.

Hinweise:

• Kälte reduziert die Batterieleistung. Bei niedrigen Temperaturen sollen der Leica Rangemaster CRF deshalb möglichst in Körpernähe getragen und mit einer frischen Batterie betriebenen werden.
• Wenn der Leica Rangemaster CRF längerere Zeit nicht benutzt wird, sollte die Batterie herausgenommen werden.
• Batterien sind kuhl und trocken zu lagern.

Achtung:

• Batterien dürfen keinesfalls ins Feuer geworfen, erhitzt, wieder aufgeladen, zerlegt oder aufgebrochen werden.
• Verbrauchte Batterien)dürfen nicht in den normalen Hausmüll geworfen werden, Denn sie enthalten giftinge, Umwelt belastende Substanzen. Um sie einem geregelten Recycling zuzuführen, sollenen sie beim Handel abgegeben oder zum Sondermüll (Sammelstelle) gegeben werden.

Ladezustand der Batterie

Eine verbrauchte Batterie wird durch eine blin-kende Messwert- und Zielmarkenanzeige signalisiert. Nach dem erstmaligen Blinken der Anzeige sind noch mehr als 100 Messungen mit fort-schreitend verminderter Reichweite möglich.

Verwendung mit und ohne Brille

Beobachter, die keine Brille tragen, setzen die Gummiaugenmuschel (1a) hochgeklappt (Bild A, Lieferzustand). In dieser Position ist der richtige Abstand des Leica Rangemaster CRF zum Auge gegeben.

Beim Beobachten mit Brille wird die Gummiaugenmuschel nach unten umgestulpt (Bild B).

Dioptrien-Ausgleich

Mit dem Dioptrien-Ausgleich konnen Sie die Scharfe der Zielmarke auf den für Sie optimalen Wert einstellen. Einfach durch den Leica Rangemaster CRF einweit entferntes Objekt anpeilen und durch Drehen an der Gummiaugenmuschel (1a) die Zielmarke auf optimale Scharfe einstellen. Die Zielmarke entscheidt bei Druck auf die Auslösetaste (3). Den eingestallen den Wert konnen Sie an der „+“ oder „-“ Skala (1b) auf der Gummiaugenmuschel ablesen. Ein Dioptrien-Ausgleich ist für Fehlsichtigkeiten bis ±3,5 Dioptrien möglich.

Distanz-Messung

Um die Distanz zu einem Object zu messen, muss es tatsäch zu einem Object zu messen, muss es tatsäch zu messen, Dazu aktiviert man die Zielmarke, indem man die Auslösetaste (3) einmal drückt. Nach dem Loslassen der Taste leuchtet die Zielmarke noch für etwa 4 Sekunden weiter. Bei gedrück gehaltener Taste leuchtet die Zielmarke permanent. Während die Zielmarke leuchtet, wird das Object angepeilt und durch erneuten Druck auf die Auslösetaste die Entfernungsmessung durchgeführt und der Messwert anschließend angezeigt. Die Zielmarke besteht bei der Messung kurz aus. Durch erneuten Druck auf die Auslösetaste kann jederzeit eine neue Messung gestartet werden, solange die Zielmarke

noch leuchtet. Betragt die Objektentfernung weniger als 10 Meter oder wird die Reichweite übersritten, bzw. reflektiert das Objekt ungenügend, so erscheint die Anzeige „---“. Mit dem Erlöschen der Anzeige schaltet sich der Leica Rangemaster CRF automatisch ab.

Scan-Betrieb

Mit dem Leica Rangemaster CRF kann auch im Dauerbetrieb gemessen werden: Wenn die Auslöse tate (3) bei der 2. Betätigung gedrückt gehalten wird, schaltet sich das Gerät nach ca. 0,5 Sekunden in den Scan-Betrieb und führt dann permanent Messungen durch. Zu erkennen ist dies an der wechselnden Anzeige: Nach jeweils ca. 0,5 Sekunden wird ein neuer Messwert ausgegeben.

Der Scan-Betrieb ist entsprechers praktisch bei der Messung auf keine und sich bewegende Ziele.

Hinweis:

Im Scan-Betrieb ist der Stromverbrauch aufgrund der permanenten Messungen hoher als bei Einzelmessungen.

Messreichweite und Genauigkeit

Die Messgenauigkeit des Leica Rangemaster

CRF beträgt bis zu ±1 Meter. Die maximale

Reichweite wird erreicht bei gut reflektierenden

Zielobjekten und einer visuellen Sichteweite von

etwa 10km

Die Messreichweite wird von folgenden Faktoren beeinflusst:

Reichweite	höher	geringer
Farbe	weiß	schwarz
Winkel zum Objektiv	senkrecht	spitz
Objektgröße	groß	klein
Sonnenlicht	wenig (bewölkt)	viel (Mittagssonne)
Atmosphäreische Bedingungen	klar	dunstig
Objektstruktur	homogen	inhomogen
	(Hauswand)	(Busch, Baum)

Bei Sonnenschein und gutter Sicht gelten folgende Genauigkeiten:

Reichweite ca. 10 m bis 1100 m

Genauigkeit ca. ± 1m bis 366m

ca. ± 2m bis 732m

ca. ± 0,5% uber 732m

Pflege/Reinigung

Eine besondere Pflege Ihres Leica Rangemaster CRF ist nicht notwendig. Grobe Schmutzteilchen, wie z. B. Sand sollen mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücker u. ä. auf Objektiv- und Okularlinsen konnen mit einem feuchten Tuch vorgereinigt und mit einem weichen, sauberen Leder oder staubfrei Tuch abgewischt werden.

Wichtig:

Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen großen Druck aus. Die Vergütung istzaroch abriebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden.

Das Gehäuse sollte nur mit einem feuchten Leder gereinigt werden. Bei Verwendung von trockenen Tüchern besteht die Gefahr der statischen Aufladung. Alkohol und andere chemische Lösungen dürfen nicht zur Reinigung der Optik oder des Gehäuses verwendet werden. Jeder Leica Rangemaster CRFträgt außer der

Typbezeichnung seine „persönliche“ Fabrikationsnummer. Notieren Sie sich diese Nummer zur Sicherheit in ihren Unterlagen.

Achtung:

Das Gerätarf auf keinen Fall geöffnet werden!

Ersatzteile

Falls sie einmal Ersatzteile für ihren Leica Rangemaster CRF benöttigen sollenen, wie z.B. Augenmuschel oder Trageschnur, wenden Sie sichitte an unseren Kundendienst (Adresse s. S. 10) oder ihre Leica Landesvertretung (Adressen siehe Garantiekarte).

Was tun, wenn ...

Fehler	Ursache	Abhilfe
Bei der Beobachtung wird kein kreisrundes Bild erreicht.	a) Pupille des Beobachters liegt nicht in der Austrittspulle des Okulars. b) Stellung der Augenmuschel entspricht nicht der richtigen Benutzung mit und ohne Brille.	a) Augenposition korrigeren. b) Anpassung korrigeren: Brillenträger knicken die Augenmuschel um; bei Beobachtung ohne Brille bleibt sie hochgeklapt (s. S. 4).
Anzeige unscharf	Dioptrienausgleich nicht exact	Dioptrienausgleich erneut durchführten (s. S. 4)
Bei der Entbernungsmessung erscheidt die Anzeige "----"	a) Messbereich über- oder untersritten b) Reflexionsgrad des Objektunzureichend	Angaben zum Messbereich berücksichtigten (s. S. 6)
Anzeige blinking oder keine Messung möglich	Batterie verbraucht	Batterie auswechseln (s. S. 2)

Technische Daten

Vergröberung	7x
Objektivdurchmesser	24 mm
Austrittspulle	3,4mm
Dämmerungszahl	13
Geometrische Lichtstärke	11,8
Sehfeld (auf 1.000 m) / Objektiver Sehwinkel	115m/6,5°
Austrittspullen-Längsabstand	15 mm
Prismenart	Dachkant
Vergütung auf Linsen auf Prismen	High Durable Coating (HDCTM) Phasenkorrekturbelag P40
Dioptriausgleich	±3,5dpt.
Brillenträgertauglich	ja
Funktionstermperatur	-10 bis 55°C
Lagertemperatur	-15 bis 75°C
Wasserdichtigkeit	für 30 min: druckwasserdicht bis 1 m Wassertiefe
Gehäuse-/Chassismaterial	Kohlefaser-verständter Kunststoff, softlackiert / Aluminium-Druckguss
Maximale Reichweite	ca. 1100m
Mindestentfernung	ca.10m
Messgenauigkeit	ca. ±1 m bis 366m ca. ±2 m bis 732m ca. ±0,5% über 732m
Anzeige/Maßeinheit	LED mit 4 Ziffern / wahlweise in Meter- oder Yard-Version erhältlich
Batterie	3V/Lithium-Rundzelle Typ CR2
Batteriebensdauer	ca. 2.000 Messungen bei 20°C
Laser	unsichtbar, augensicher nach EN und FDA Klasse 1
Laserstrahl-Divergenz	ca. 0,5 x 2,5mrad
Maximale Messdauer	ca. 0,9s
Abmessungen (B x H x T)	ca. 75 x 34 x 113mm
Gewicht (mit Batterie)	ca. 220g

Leica Akademie

In den verschiedene Seminären wird dem Teilnehmer in praxisorientierter, zeitgemäßer Form die Werte-Welt der Leica und die Fascination des gekonnen Umgangs mit den Leica Produktken vermittelt. Die Inhalte sind anwendungsorientiert undieten eine Fülle von Anregungen, Informationen und Ratschlägen für die Praxis.

Nahere Auskünfte und das aktuelle Seminarprogramm sind erhältlich bei:

Leica Camera AG

Leica Akademie

Oskar-Barnack-Str. 11

D 35606 Solms

Tel: [phone]

Fax: [phone]

[e-mail]

Leica im Internet

Aktuelle Informationen zu Produkten, Neuheiten, Veranstaltungen und dem Unternehmen Leica erhalten Sie auf unserer Homepage im Internet unter:

http://www.leica-camera.com

Leica Infodienst

Anwendungstechnische Fragen zum Leica Programm beantwortetlichen, schriftlich, Telefonisch, per Fax oder per e-mail der Leica Informations-Service:

Leica Camera AG

Informations-Service

Postfach 1180

D 35599 Solms

Tel: [phone]

Fax:[phone]

[e-mail]

Leica Kundendienst

Für die Wartung ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen der Customer Service der Leica Camera AG oder der Reparatur-Service einer Leica Landesvertretung zur Verfügung (Adressenliste siehe Garantiekarte).

Leica Camera AG

Customer Service

Solmser Gewerbepark 8

D 35606 Solms

Tel: [phone]

Fax:[phone]

[e-mail]

Nomenclature

1 Eyepiece with

a. Eyecup and
b. Diopter scale

Oskar-Barnack-Straße 11

D-35606 Solms

Tel.: [phone]

Fax:[phone]

[e-mail]

Informations-Service

Postfach 1180

D 35599 Solms

Tél: [phone]

Fax: [phone]

[e-mail]

Solmser Gewerbepark 8

D 35606 Solms

Bestelnr. 40 527 (Meter-Versie)

Bestelnr. 40 523 (Yard-Versie)

Voorwoord

Geachte klant,

Informations-Service

Postfach 1180

D 35599 Solms

Tel: [phone]

Fax:[phone]

[e-mail]

Leica klantendienst

Solmser Gewerbepark 8

D 35606 Solms

Tel: [phone]

Fax: [phone]

[e-mail]

Informations-Service

Postfach 1180

D-35599 Solms

Tel: [phone]

Fax:[phone]

[e-mail]

Solmser Gewerbepark 8

D-35606 Solms

Tel: [phone]

Fax:[phone]

[e-mail]

Nomenclatura

1Ocular con

a. Copa y
b. Escala de dioptries

Informations-Service

Postfach 1180

D-35599 Solms

Tel: [phone]

Fax: [phone]

[e-mail]

Solmser Gewerbepark 8

D-35606 Solms

Tel: [phone]

Fax: [phone]

[e-mail]

Markenzeichen der Leica Camera Gruppe

= Registriertes Warenzeichen

Änderungen in Konstruktion und Ausführung vorbehalten.

值 = Registered Trademark
