CRF 1200 - Telemetro laser LEICA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telemetro laser
Marca	Leica
Modello	CRF 1200
Ingrandimento	7x
Diametro dell'obiettivo	24 mm
Pupilla d'uscita	3,4 mm
Campo visivo a 1000 m	115 m
Compensazione diottrica	±3,5 dpt
Portata massima	1200 m
Distanza minima	10 m
Precisione di misura	±1 m (fino a 366 m), ±2 m (fino a 732 m), ±0,5% (oltre)
Display	LED 4 cifre (metri o iarde)
Alimentazione	1 batteria al litio 3V tipo CR2
Autonomia	Circa 2000 misurazioni a 20 °C
Laser	Classe 1, invisibile, innocuo per gli occhi
Durata della misurazione	Max. 0,9 s
Dimensioni (L × A × P)	75 × 34 × 113 mm
Peso (con batteria)	Circa 220 g
Temperatura di funzionamento	-10 a 55 °C
Impermeabilità	Fino a 1 m di profondità per 30 min
Materiale della custodia	Plastica rinforzata con fibre di carbonio / alluminio pressofuso
Funzioni principali	Misurazione singola, modalità scansione, regolazione diottrica
Manutenzione e pulizia	Pennello morbido, panno umido, niente alcol
Sicurezza	Non guardare direttamente fonti luminose intense, non aprire
Ricambi e riparabilità	Oculare e cordino disponibili presso il servizio clienti Leica
Accessori inclusi	Cordino da collo, custodia Cordura, batteria CR2, carta di garanzia

Domande frequenti - CRF 1200 LEICA

Come utilizzare il telemetro con gli occhiali?

I portatori di occhiali devono abbassare l'oculare in gomma (posizione B) in modo che l'occhio sia alla giusta distanza dall'oculare.

Come regolare la nitidezza del reticolo?

Ruotare l'oculare in gomma per regolare la compensazione diottrica di ±3,5 diottrie. Il reticolo appare quando si preme il pulsante di scatto.

Come effettuare una misurazione della distanza?

Premere una volta il pulsante di scatto per attivare il reticolo. Mirare l'oggetto e premere di nuovo per avviare la misurazione. La distanza viene visualizzata per alcuni secondi.

Come utilizzare la modalità scansione (scan)?

Premere due volte il pulsante di scatto e tenerlo premuto alla seconda pressione. Dopo 0,5 s, l'apparecchio esegue misurazioni continue ogni 0,5 s circa.

Come cambiare la batteria?

Ruotare il coperchio del vano batteria in senso antiorario per aprirlo. Inserire una batteria CR2 con il polo positivo in avanti, quindi richiudere ruotando in senso orario.

Cosa fare se il display lampeggia o la misurazione fallisce?

Ciò indica generalmente una batteria scarica. Sostituire la batteria con una nuova. È ancora possibile effettuare circa 100 misurazioni dopo il primo lampeggio.

Come pulire le lenti?

Rimuovere prima le particelle grossolane con un pennello morbido. Quindi utilizzare un panno umido e poi una pelle di daino pulita. Non utilizzare mai alcol o solventi.

Qual è la portata massima e la precisione?

La portata massima è di circa 1200 m su bersagli riflettenti. La precisione è di ±1 m fino a 366 m, ±2 m fino a 732 m e ±0,5% oltre.

L'apparecchio è impermeabile?

Sì, il Leica CRF 1200 resiste all'immersione fino a 1 metro di profondità per 30 minuti.

Dove trovare i pezzi di ricambio?

Contattare il servizio post-vendita Leica o il proprio rappresentante locale. I pezzi come l'oculare o il cordino sono disponibili.

MANUALE UTENTE CRF 1200 LEICA

Istruzioni, Instrucciones

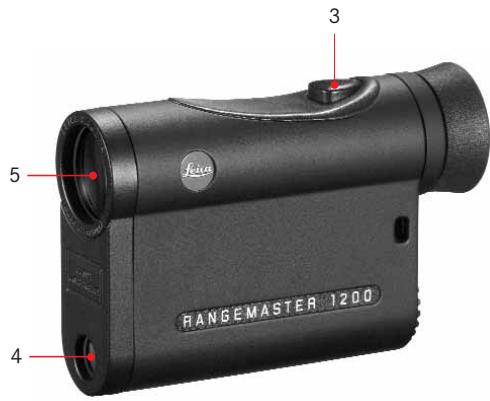

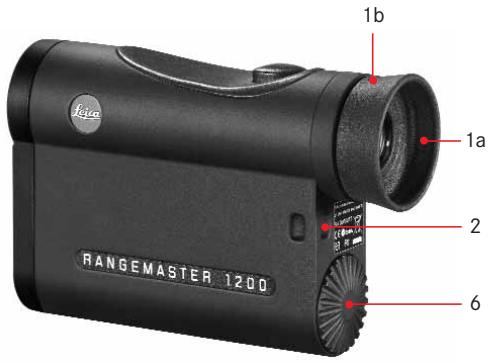

Descrizione delle parti

1 Oculare con

a. Coppetta e
b. Regolazione diottrica

2 Attachi per cinghia a tracolla
3 Pulsante d'azionamento misurazione distanza
4 Ottica di trasmissione al laser
5 Lente dell'obiettivo
6 Coperchio del vano batteria
7 Vano battery

Materialie in dotazione

• Misuratore
• 1 batteria al litio da 3V tipo CR2
  Cinghia a tracolla
  Borsa in cordura
• Certificatodi Garanzia

LEICA RANGEMASTER CRF 1200

No. d'ordinazione 40 527 (versione in metri)

No. d'ordinazione 40 523 (versione in yard)

Prefazione

Gentile clientele,

Il nome Leica è ormai sinonimo in tutto il mondo di elevata qualità ottica, assoluta precisione nella meccanica e di estrema affidabilità e lunga durata. Vi auguriamo tante soddisfazioni e successo nell'uso del Vostro Leica Rangemaster CRF. Il misuratore trasmette dei raggi laser non visibili all'occhio umano e calcola la distance dall'oggetto per mezzo di un microprocessore integrato. Il telemetro è equipaggiato con un ottimo sistema di mira a 7 ingrardimenti, il quale permette un preciso rilevamentoanche nelle condizioni più difficultlose, e ed è simplice e funzionale nell'impio. Al fine di poter sfruttare tutte le possibilità di quello pregiato e versatile misuratore laser, si raccomanda innanzitutto di leggere queste istruzioni.

Avverenza:

Come per agli binocolo,anche con Leica Rangemaster CRF evitare l'osservazione diretta delle sorgenti luminose per evitare lesioniagli occhi.

#

Descrizione delle parti 50
Materiaile in dotazione 50
Prefazione 50
Smaltimento dispositivi elettrici edelettronici 51
Applicazione della cinghia a tracolla 52
Inserimento e sostituzione della batteria 52
Stato di carica della batteria 53
Utilizzo con o senza occhiali 54
Regolazione diottrica 54
Misurazione della distance 55
Modalità di scansione 55
Portata di misura e precisione 56
Cura e manutenzione 57
Ricambi 57
Checosafarese. 58
Dati tecnici 59
Leica Akademie 60
Leica in Internet 60
Servizio informazioni Leica 60
Servizio assistenza clienti Leica 60

Smaltimento dispositiivi elettrici ed elettronici

(Vale per l'UE e per gli altri paesi europei con sistemi di raccolta differenziata)

Il presente dispositorio contiene componenti elettrici e/o elettronici. Di consegenza non può essere smaltito come normale rifiuto domestico. Deve inceve essere depositato per essere riciclato negli appositi centri di raccolta allestiti dalle autorità pubbili. Per voi lo smaltimento è gratuite.

Qualora il dispositorio contenga batterie sostitibili o ricaricabili, queste devono essere rimosse ed eventualmente smaltite in conformità alle normative vigenti (ved. a riguardo quanto riportato nelle Istruzioni per l'uso del dispositorio).

Ulteriori informazioni sull'argumento possono essere ottentue presso l'amministrazione

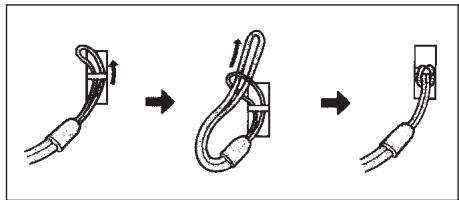

Applicazione della cinghia a tracolla

Spingere il passante piccolo della applicazione della cinghia a tracollaattraverso l'occhiero fissato (2) al corpo del Leica Rangemaster CRF. Dopodiche inflare l'estremita della Applicazione della cinghia a tracollaattraverso il passante piccolo e stringerla in modo tale che il cappio formatosi chiuda saldamente l'occhiero.

Inserimento e sostituzione della batteria

II Leica Rangemaster CRF viene utilizes una batteria al litio da 3 Volt (ad es. Duracell DL CR 2, Ucar CR 2, Varta CR 2, o altri tipi CR 2).

1. Apririle coperchio (6) del vano batterie (7) ruotandolo in senso antiorario.
2. Inserire la batteria con il polo positiva rivolta in avanti (come individato nel vano batterie).
3. Chiudere nuovamente il coperchio avvitando lo in senso orario.

Nota:

• Leasse temperature riducono il rendimento della batteria. Pertanto, in tali condizioni il Leica Rangemaster CRF dovrebbe essere portato vicino al corpo ed essere usilizzato con una batteria carica.
• Rimuovere la batteria se non si utilizes il Leica Rangemaster CRF per lunghi periodi di tempo.
• Conservate sempre le batterie in un luogo fresco e asciutto.

Attenzione:

• Le batterie non devono assolutamente essere gettate nel fuoco, surriscaldate, ricaricate, aperte o smontate.
• Non gettare le batterie usate nei normali rifiuti domestici, contengono sostanze tossiche inquinanti. Queste devono essere depositate negli apposti contentitori presso il Vostro rivenditore oppure presso i centri di raccolta rifiuti speciali.

Stato di carica della batteria

Una batteria scaricaiene segnalata per mezzo di un segnale lampeggiante nel mirino. Dopilrimo lampeggio dell'indicatore a «led» sono possibili ancora otoe 100 misurazioni con un raggio d'azione progressively in riduzione.

Utilizzo con o senza occhiali

Gli osservatori che non portano occhiali lascino l'oculare di gomma (1a) ribaltato verso l'alto (stato di segna, figura A). In questa posizione si ottiene inoltre la corretta distance del Leica Rangelmaster CRF dall'occhio.

Gli osservatori con occhiali ribaltino l'oculare di gomma (figura B) verso il basso.

Regolazione diottrica

E'possible regolare la focalizzazione del mirino ad un ottimo valore individuale. Inquadrare simplicamente un oggettodistante con il Leica Rangemaster CRF e regolare la focalizzazione girando l'oculare di gomma (1a). Il collimatore compare premendo il tasto di azionamento (3). Il valore regolato cui è essere letto nella scala «+» o «-» (1b) sull'oculare. La compensazione delle diottrie è possibile per disturbi visivi fino a ±3,5 diottrie.

Misurazione della distanza

Per misurare la distanza da un oggetto è necessaria una precisa inquadratura. Attivare a tal fine il mirino premendo una volta il pulsante d'azionamento (3). Dopao aver rilasciato il pulsante, per circa 4 secondi rimane ancorta illuminato il mirino. Mantenendo premuto il pulsante, il mirino rimane illuminato permanentamente.

Mentre rimane illuminato il mirino, viene rilevato l'oggeto e premendo di nuovo il pulsante, viene rilevata la distanza e la visualizzazione del valore. Durante la misurazione si spegne brevamente il mirino. Premendo nuovamente il pulsante, si può iniziare in qualsiast momento una nuova misurazione.

Se la distanza dell'oggetto corrisponde a meno di 10 metri, o nel caso venisse oltrepassato il raggio d'azione, overo insufficiente riflessione dell'oggetto, viene visualizzato «---». Doplo specnimento di esta significazione, il Leica Rangemaster CRF si disinserisce automaticamente.

Modalità di scansione

Con il Leica Rangemaster, è possibile eseguire misurazionianche a regime continuo. Tenendo premuto il pulsante di scatto (3) alla 2^ pressione,喙 circa 0,5 secondi l'apparecchio attiva la modalità di scansione ed esegue costantamente misurazioni. Sul display compaianoindicazioni alternate:喙 rispettivamente 0,5 secondi,viene indicato un nuovo valor misurato. La modalità di scansione è particolaremente utile nella misurazione di oggetti di piccole dimensioni e in movimento.

Nota:

Nella modalità di scansione, a causa delle misurazioni permanenti, risulta un consumo di corrente superiore rispetto alle misurazioni singole.

Portata di misura e precisione

La precisione di misura dei Leica Rangemaster CRF arrivava fino a ± 1 metro. La portata massima si ottiene quando l'oggetto osservato riflette bene e a una distance visiva di 10km . La portata di misura è influenzata dai seguenti fattori:

Raggio	favorevoli	meno favorevoli
Colore del soggetto	bianco	nero
Angolo del soggetto	perpendicularare	appuntito
Dimensione del soggetto	maggiore del fascio di misurazione	inferiore al fascio di misurazione
Luce del sole	poca (nuvoloso)	molta (in piano sole)
Condizioni atmospheriche	serene	nebbiose
Struttura del soggetto	omogenea	non omogenea (cespuglio, albero)

In presenza di sole e buona visibilità valgono le seguenti precisioni:

Portata circa 10m fino a 1100m

Precisione

circa ± 1 m fino a 366m

circa ± 2m fino a 732m

circa ± 0,5% 或者其他 732m

Cura e manutenzione

I misuratore Leica Rangemaster CRF non necessitano di particolari cure. Le particelle di sporco, come per esempio sabbia, devono essere eliminata con un pennello o con aria compressa. Le impronte digitali o similie sulla lenti dell'obiettivo e dell'oculare possono essere pulite con un panno in microfibia specifico per tutti gli elementi ottici Leica.

Important:

Anche quando si strofinano le superfici molto sporche delle lenti, evitare di eserciture una pressione elevata. Il trattamento antiriflesso possiede un'alta resistenza all'abrasione ma più comunque essere danneggiato alla sabbia o dai cristalli di sale.

Il corpo deve essere pulito con un panno di daino umido. Nell'uso di panni asciutti persististe il pericolo di cariche elettrostatiche. Non utilizzato mai alcohol o altre soluzioni chimiche per la pulizia dei sistemi ottici o del corpo.

Sul Leica Rangemaster CRF或者其他 denominazione del modello è indicato il numero di fabbricazione "personale". Per sicurezza annotare il numero nella documentazione del binocolo.

Attenzione:

L'apparecchio non può essere aperto in nessun caso!

Ricambi

Per richiedere i ricambi per il Vostro Leica Rangemaster CRF, quali conchiglie oculare o cinghia a tracolla rivolgersi al nostro Servizio di assistenza (per l'indirizzo vedere a pag. 60) o al Centro di rappresentanza Leica del proprio paese (per gli indirizzi consultare il Certificato di Garanzia)

Checosafarese...

Errone	Causa	Rimedio
Nell'osservazione zione non si ottiene un'immagne rotonda.	a) La pupilla dell'observatore non coincide con la pupilla di uscita dell'oculare.b) La conchiglia oculare non si trova nella posizione corretta prevista per l'uso con oswana occhiali.	a) Correggere la posizione dell'occhio b) Le persone che portano occhiali ribaltino l'oculare; nelle'osservazione sera occhiali, l'oculare delve rimonere rializzato con oswana occhiali (vedere a pag. 54).
Indicazione non nitida	La correzione diottrica non è esatta	Eseguire nuvamente la correzione esatta diottrica (vedere a pag. 54)
Nella misurazione della distance appara l'indicatore "--"	a) Distanza superiore o inferiore al Campo di misurazioneb) Il livello di riflessione dell'oggetto è insufficiente	Rispettare leindicazioni sul Campo di misurazione (vedere a pag. 56)
Indicatore lampeggiante o nessuna misurazione possibile	Batteria scarica	Sostituire la batteria (vedere a pag. 52)

Dati tecnici

Ingrandimento	7 x
Diametro obiettivo	24 mm
Pupilla di uscita	3,4 mm
Valore crepuscolare	13
Luminosità geometrica	11,8
Campo visivo (a 1.000m) / Angolo visivo obiettivo	115 m / 6,5°
Distanza longitudinale tra le pupille di uscita	15 mm
Tipio di prisma	a fatto
Trattamento sulle lenti sui prismi	High Durable Coating (HDCTM) Rivestimento per correzione di fase P40
Correzione diottrica	±3,5 dpt.
Idoneo per portatori di occhiali	si
Temperatura di funzionamento	-10 a 55°C
Temperatura di stoccaggio	-15 a 75°C
Tenutaagna	per 30 min: a tenuta stagna fine a 1m di profondità
Materialie del corso / dello chassis	Plastica rinsforzata con fibra di carbonio, verniciatura soft / Alluminio pressofuso
Portata massima	circa 1100 m
Distanza minima di messa a fuoco	circa10 m
Precisione di misura	circa ±1 m fine a 366 mcirca ±2 m fine a 732 mcirca ±0,5%及其他 732 m
Display / Unità di misura	LED a 4 cîfre / disponibile nella versione in metri o yard
Batteria	1 batteria al litio da 3 V tipo CR 2
Durata delle batteriea	circa 2.000 misurazioni a 20°C
Laser	invisible, non dannoso per gli occhi conformere alle norme EN e FDA Class 1
Divergenza raggio laser	circa 0,5 x 2,5 mrad
Durata massima di misurazione	circa 0,9 s
Dimensioni (L x H x P)	circa 75 x 34 x 113mm
Peso (incl. batteria)	circa 220 g

Leica Akademie

Nei diversi seminari, al partecipante viene presentato in forma practica e attuale il mondo Leica, nonché il fascino dell'impiego corretta die prodotti Leica. I temi sono orientati a seconda dell'impiego e offrono molteplici impulsi, informazioni e consigli sull'uso quotidiano dei prodotti. Ulteriori informazioni ed il programma attuale del seminario, inclusi i viaggi fotografici, sono in vendita presso:

Leica Camera AG

Leica Akademie

Oskar-Barnack Str. 11

D-35 606 Solms

Tel.: [phone]

Fax: [phone]

[e-mail]

Leica im Internet

Attuali informazioni sui prodotti, novità, manifestazioni e l'impresa Leica si possono trovare sulla nostra Home Page in Internet all'indirizzo:

http://www.leica-camera.com

Servizio informazioni Leica

Il servizio informazioni Leica risponde per iscritto, Telefono o e-mail a domande tecniche rigu-ardanti l'applicazione del programma Leica:

Leica Camera AG

Servizio assistenza clienti Leica

Per la manutenzione dei Vostri articoli Leica nonché in caso di danni, è a Vostra disposizione il Customer Service della Leica Camera AG o il centro riparazioni di una delle rappresentanze nazionali Leica (per indirizzi si veda il certificato di garanzia). RivolgeteVi al Vostro rivenditore autorizzato Leica.

Leica Camera AG

Customer-Service

Servizio postventa Leica

Ci riserviamo id diritto di modificare i nostri apparecchi.
