Type de produit	Climatiseur avec contrôleur LCD pour unités terminales
Marque	DAIKIN
Modèle	FWEC2
Alimentation	90-250 Vca 50/60 Hz, 8 W
Fusible de protection	500 mA retardé
Température de fonctionnement	0 à 50 °C
Température de stockage	-10 à 60 °C
Relais de sortie	5 A @ 240 V (résistif), isolation 4000 V
Affichage	Moniteur LCD avec indicateurs de température, humidité, mode, vitesse, alarmes
Communication série	RS485, protocole Modbus RTU (9600, N, 8, 2)
Configurations de vitesse ventilateur	3 ou 4 vitesses (extra-minimum, minimum, moyenne, maximum)
Modes de fonctionnement	Rafraîchissement, Chauffage (manuel, à distance, automatique côté eau ou côté air)
Fonctions spéciales	Déshumidification, Economie (correction setpoint ±2,5 °C), Contrôle température minimum (défaut 9 °C), Résistance électrique d'appoint
Commandes clavier	On/Off, Mode, Fan, EC, SEL, touches Up/Down
Entrées numériques	Contact libre pour ON/OFF distant, commutation été/hiver, activation économie, contact fenêtre
Sondes intégrées	Température ambiante, humidité ambiante
Sondes accessoires	Sonde eau, sonde air éloignée, sonde humidité éloignée (NTC 10 kΩ @25 °C)
Gestion vanne	Vanne 2 ou 3 voies ON/OFF 230 Vca
Installation	Murale (boîtier 503) ou sur appareil, avec bornier débrochable
Autodiagnostic	Procédure de test des sorties (vitesses, vanne, résistance) via affichage LCD

FOIRE AUX QUESTIONS - FWEC2 DAIKIN

Comment configurer les paramètres du thermostat FWEC2 ?

Mettez le thermostat sur OFF, enfoncez simultanément les touches MODE et SEL, puis utilisez les touches Up/Down pour sélectionner le paramètre (P00 à P08). Appuyez sur SEL pour modifier, réglez la valeur, puis appuyez à nouveau sur SEL pour sauvegarder. La procédure expire après 2 minutes.

Que signifie le symbole clignotant du mode Refroidissement/Chauffage ?

Le clignotement indique l'absence de signal eau de fonctionnement. Le contrôleur attend que la température de l'eau soit adéquate pour activer le mode.

Comment activer la fonction Déshumidification ?

En mode Rafraîchissement, appuyez simultanément sur les touches SEL et EC. La fonction réduit de 10% l'humidité ambiante par rapport à la valeur au moment de l'activation. La ventilation passe en vitesse minimum ou moyenne.

Quelle est la procédure d'autodiagnostic ?

Mettez le thermostat sur OFF, appuyez simultanément sur SEL et MODE, utilisez les touches pour afficher '030', puis appuyez sur SEL. Ensuite, appuyez sur la touche Fan pour tester chaque sortie (vitesses, vanne, résistance) dont l'état s'affiche à l'écran.

Comment régler la vitesse du ventilateur ?

Utilisez la touche Fan pour parcourir les vitesses : Automatique (en fonction de la température), Extra-minimum, Minimum, Moyenne, Maximum. L'icône AUTO indique la logique automatique.

Que faire en cas de code alarme R01 ou R02 ?

Ces codes indiquent une erreur de sonde de température d'air (R01 : sonde extérieure si monté sur appareil ; R02 : sonde interne si montage mural). Vérifiez le câblage et remplacez la sonde si nécessaire. L'alarme est grave et force l'extinction du thermostat.

Comment fonctionne le mode Maître/Secondaire ?

Le Maître (adresse 255) transmet aux Secondaires (adresses 1-247) le mode (rafraîchissement/chauffage) et la température programmée. Chaque Secondaire garde le contrôle de la vitesse et peut ajuster la température dans une zone neutre de ±2°C autour de la consigne Maître.

Quels sont les branchements pour le réseau RS485 ?

Utilisez un câble blindé AWG24 à 2 conducteurs. Connectez A(-) sur borne A, B(+) sur B, et GND. Respectez la polarité et reliez le blindage à la terre sur une seule extrémité. Installez une résistance de terminaison aux deux extrémités du bus si en configuration Maître/Secondaire.

Comment activer la fonction Economie ?

Appuyez sur la touche EC. La fonction corrige la consigne de +2,5°C en rafraîchissement et -2,5°C en chauffage, et force la vitesse minimum pour réduire la consommation. Le symbole ECO s'affiche.

Quelle est la plage de réglage de la température ?

En mode Chauffage : 5,0 à 30,0 °C. En mode Rafraîchissement : 10,0 à 35,0 °C. Utilisez les touches Up/Down pour modifier la consigne.

MODE D'EMPLOI FWEC2 DAIKIN

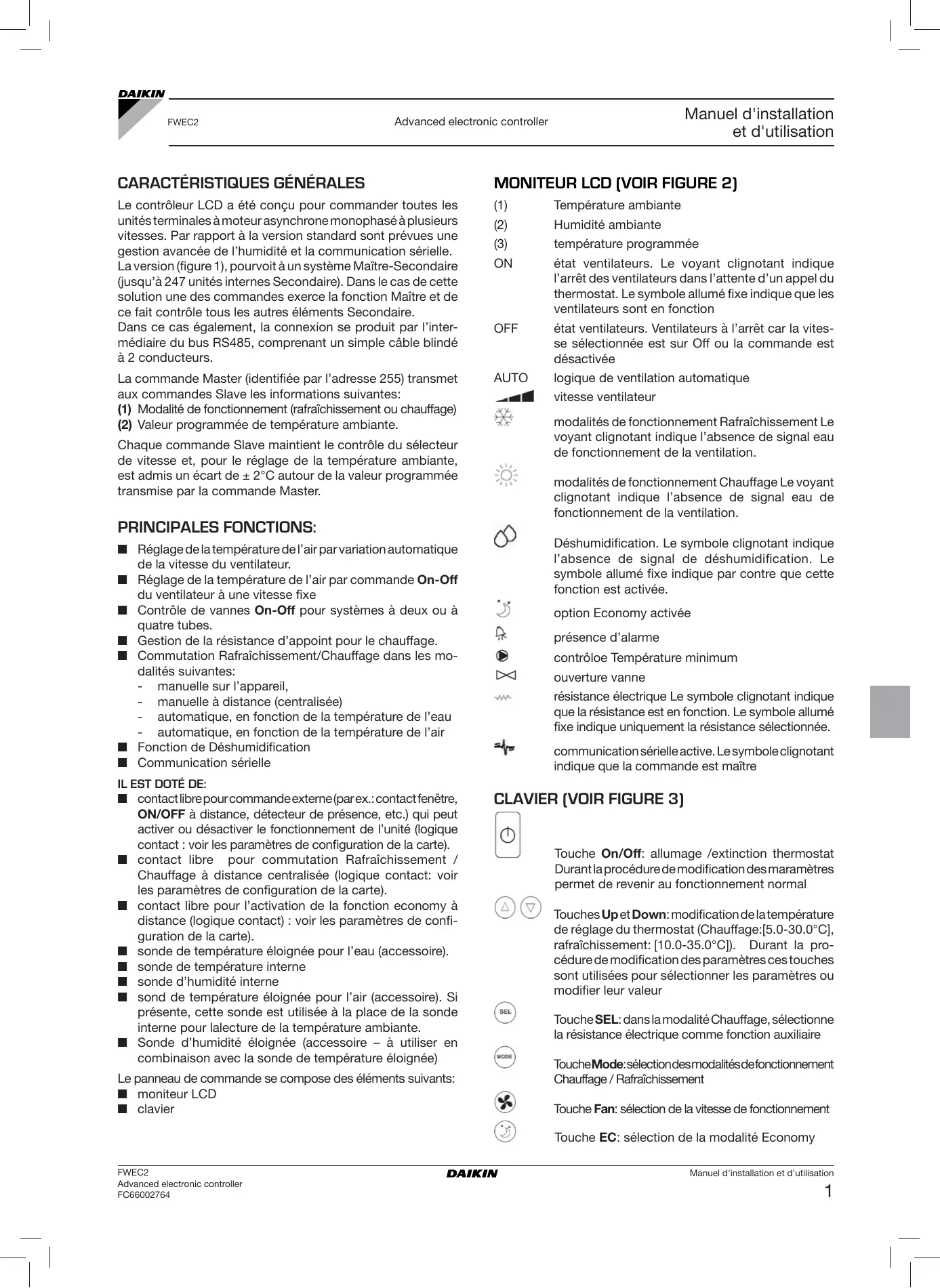

Manuel d'installation et d'utilisation FWEC2 CONTROLEUR LCD POUR UNITS TERMINALES

Le contrôleur LCD a été créé pour commander toutes les unités terminales à moteur asynchrone monophasé à plusieurs vitesses. Par rapport à la version standard, sont prévues une gestion avancée de l'humidité et la communication sérielle. La version (figure 1) pourrait être utilisée dans un système Maître-Secondaire (jusqu'à 247 unités internes Secondaire). Dans le cas de cette solution, une des commandes exerce la fonction Maître et de ce fait contrôle tous les autres éléments Secondaire.

Dans ce cas également, la connexion se produit par l'intermédiaire du bus RS485, comprenant un simple câble blindé à 2 conducteurs.

La commande Master (identifiée par l'adresse 255) transmet aux commandes Slave les informations suivantes :

Modalité de fonctionnement (rafraîchissement ou chauffage) (2) Valeur programmée de température ambiente.

Chaque commande Slave maintient le contrôle du sélecteur de vitesse et, pour le réglage de la température ambiente, est admis un écart de ± 2^ autour de la valeur programmée transmise par la commande Master.

Réglage de la température de l'air par variation automatique de la vitesse du ventilateur. Réglage de la température de l'air par commande On-Off du ventilateur à une vitesse fixe - Contrôle de vannes On-Off pour systèmes à deux ou à quatre tubes. Gestion de la résistance d'appoint pour le chauffage. Commutation Rafraîchissement/Chauffage dans les modalités suivantes:

• manuelle sur l'appareil,
• manuelle à distance (centralisée)
• automatique, en fonction de la température de l'eau
• automatique, en fonction de la température de l'air

■ Fonction de Déshumidification ■ Communication sérielle

Il est doté de :

■ contact libre pour commande externe (par ex.: contact fenêtre, ON/OFF à distance, détecteur de présence, etc.) qui peut activer ou désactiver le fonctionnement de l'unité (logique contact : voir les paramètres de configuration de la carte). ■ contact libre pour commutation Rafraîchissement / Chauffage à distance centralisée (logique contact: voir les paramètres de configuration de la carte). ■ contact libre pour l'activation de la fonction economy à distance (logique contact): voir les paramètres de configuration de la carte). ■ sonde de température éloignée pour l'eau (accessoire). ■ sonde de température interne ■ sonde d'humidité interne ■ sonde de température éloignée pour l'air (accessoire). Si présente, cette sonde est utilisée à la place de la sonde interne pour la lecture de la températureambiante. ■ Sonde d'humidité éloignée (accessoire - à utiliser en combinaison avec la sonde de température éloignée)

Le panneau de commande se compose des éléments suivants:

Moniteur LCD clavier

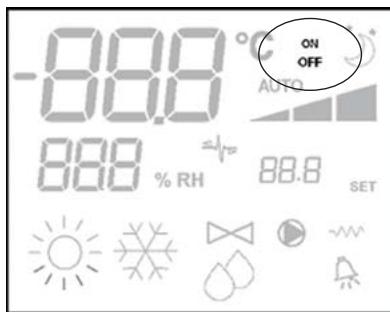

Moniteur LCD (VOIR FIGURE 2)

(1) Température ambiante (2) Humidité ambiante (3) Température programmée

ON état ventilateurs. Le voyant clignotant indique l'arrêt des ventilateurs dans l'attente d'un appel du thermostat. Le symbole allumé fixe indique que les ventilateurs sont en fonction.

OFF état ventilateurs. Ventilateurs à l'arrêt car la vitesse séléctionnée est sur Off ou la commande est désactivée

AUTO logique de ventilation automatique

vitesse ventilateur

modalités de fonctionnement Rafraîchissement Le

modalités de fonctionnement Chauffage Levoyant clignotant indique l'absence de signal eau de fonctionnement de la ventilation.

Déshumidification. Le symbole clignotant indique l'absence de signal de déshumidification. Le symbole allumé fixe indique par contre que cette fonction est activée.

option Économie activée

présence d'alarme

contrôle Température minimum

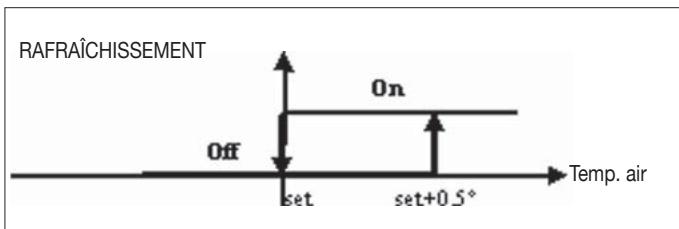

ouverture vanne

Résistance électrique. Le symbole clignotant indique que la résistance est en fonction. Le symbole allumé fixe indique uniquement la résistance sélectionnée.

communication sérielle active. Le symbole clignotant indique que la commande est maître

Clavier (VOIR FIGURE 3)

Touche On/Off: allumage / extinction thermostat Durant la procédure de modification des paramètres permet de revenir au fonctionnement normal

Touches Up et Down: modification de la température de réglage du thermostat (Chauffage:[5.0-30.0°C], rafraîchissement: [10.0-35.0°C]). Durant la procédure de modification des paramètres, ces touches sont utilisées pour sélectionner les paramètres ou modifier leur valeur

Touche SEL: dans la modalité Chauffage, sélectionne la résistance électrique comme fonction auxiliaire

Touche Mode: sélection des modalités de fonctionnement Chauffage / Rafraîchissement

Touche Fan: sélection de la vitesse de fonctionnement

Touche EC: sélection de la modalité Economy

Combinaisons de touches actives

Thermostat sur Off: allumé sur la procédure de configuration des paramètres

Thermostat sur On: affichage momentané de la température de l'eau

Sélection de la fonction de Température minimum air

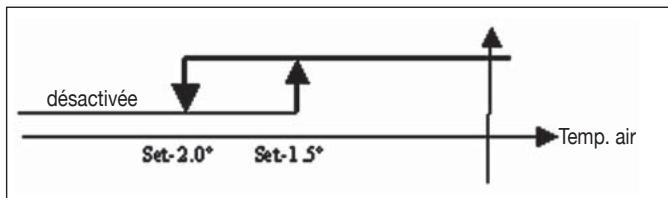

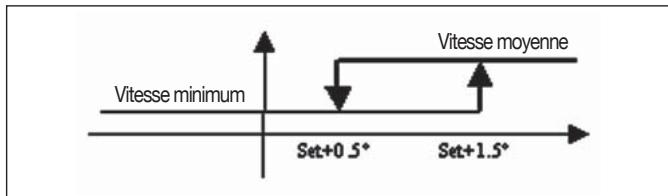

Sélection Déshumidification

Configuration de la CARTE

La carte est configurable en fonction du type d'unité terminale/installation à contrôler, en modifiant des paramètres disponibles.

LISTE des paramètres

• P00 = configuration commande (voir "Configurations Prévues") pour sélectionner le type d'unité terminale à contrôler. P01 = type d'installation de la commande

-oo: sur l'appareil -001: murale

P02 = adresse Modbus [pour valider la modification de ce paramètre (sauf le cas de passage interne entre valeurs) il faut couper l'alimentation et remettre sous tension à la fin de la programmation)

-0: communication sérielle désactivée -1-247: Secondaire -255: Master

P03=zone neutre[20-50°C/10]; paramètre utilisé en cas de configuration avec sélection automatique Rafraîchissement/Chauffage en fonction de la température de l'air. P04= sonde eau

- 0 : non prévue - 1 : prévue

Selon la valeur programmée, seront contrôlées l'alarme sonde et l'activation de la résistance électrique P05 = Logique de configuration - utilisation entrées numériques 1 et 2 :

• D: DIN1 = - DIN2 = -
• 1: DIN1 = - DIN2 = OnOff
• 2: DIN1 = Été/Hiv DIN2 = -
• 3: DIN1 = Eco DIN2 = -
• 4: DIN1 = Été/Hiv DIN2 = On/Off
• 5: DIN1 = Eco DIN2 = On/Off
• δ : DIN1 = Été/Hiv DIN2 = Eco

P06 = logique d'utilisation - entrée numérique 1:

• 0: [ouvert/fermé] = [Rafraîch./Chauff.] = [-/ECO]
• 1: [ouvert/fermé] = [Chauff./Rafraîch.] = [ECO/-]

P07 = logique d'utilisation - entrée numérique 2:

• 0: [ouvert/fermé] = [Off/On] = [-/ECO]
• 1: [ouvert/fermé] = [On/Off] = [ECO/-]

P08 = sonde humidité éloignée:

• 0: non prévue
• 1: prévue

Selon la valeur programmée, sera contrôlée l'alarme sonde correspondante.

Procedure de configuration des paramétres

Porter le thermostat sur OFF

Enfoncez simultanément les touches

Utiliser les touches pour modifier la valeur du moniteur jusqu'à la valeur du MdP 10, puis enfoncez. S'il est correct, on aura accès aux paramètres.

Valeur paramètre sélectionné

Paramètre sélectionné: P..

Utiliser les touches (4) pour faire défiler les différents paramètres (voir “Liste des paramètres, ci-dessus) Appuyez sur SEL pour activer la modification du paramètre (la valeur affichée commence à clignoter)

Indication niveau: $003 = modification paramètre

Utiliser les touches pour modifier la valeur. Appuyer sur SEL pour sauvegarder la nouvelle valeur ou sur pour annuler la modification. Une fois la modification des paramètres terminée, appuyer.

sur la touche

pour quitter la procédure

NB : La procédure de la procédure de paramétrisation a une durée limite. À l'échéance de la période prévue (2 min. env.), le thermostat revient à l'état de OFF et ne conserve que les modifications sauvegardées.

Configurations prévues (paramètre P00)

La commande LCD peut être configurée de façon différentes selon le type de système. Les différentes configurations s'obtiennent au moyen du paramètre P00 (voir procédure de configuration des paramètres de commande).

Tuyaux d'installation: 2 Vanne: NON Résistance: NON Vitesse ventilation: 3 ■ Logique sélectionnée / hiver: LOCALE MANUELLE

Tuyaux d'installation: 2 Vanne: NON ■ Résistance: NON Vitesse ventilation: 3 ■ Logique sélection été / hiver: À DISTANCE MANUELLE

Tuyaux d'installation: 2 Vanne: NON Résistance: NON Vitesse ventilation: 3 ■ Logique sélectionnée / hiver: AUTOMATIQUE CÔTE EAU

Tuyaux d'installation: 2 Vanne: NON Résistance: NON Vitesse ventilation: 4 ■ Logique sélectionnée / hiver: LOCALE MANUELLE

Tuyaux d'installation: 2 Vanne: NON Résistance: NON Vitesse ventilation: 4 ■ Logique sélectionnée / hiver: À DISTANCE MANUELLE

Tuyaux d'installation: 2 Vanne: NON ■ Résistance: NON Vitesse ventilation: 4 ■ Logique sélection été / hiver: AUTOMATIQUE CÔTE EAU

Tuyaux d'installation: 2 Vanne: NON ■ Résistance: OUI Vitesse ventilation: 3 ■ Logique sélection été/hiver: LOCALE MANUELLE

Tuyaux d'installation: 2 Vanne: NON ■ Résistance: OUI Vitesse ventilation: 3 ■ Logique sélectionnée / hiver: À DISTANCE MANUELLE

Tuyaux d'installation: 2 Vanne: NON Résistance: OUI Vitesse ventilation: 3 Logique sélection été / hiver: AUTOMATIQUE CÔTE AIR

Tuyaux d'installation: 2 Vanne: NON Résistance: OUI Vitesse ventilation: 4 ■ Logique sélectionnée / hiver: LOCALE MANUELLE

Tuyaux d'installation: 2 Vanne: NON Résistance: OUI Vitesse ventilation: 4 ■ Logique sélection été/hiver: A DISTANCE MANUELLE

Tuyaux d'installation: 2 Vanne: NON Résistance: OUI Vitesse ventilation: 4 ■ Logique sélection été / hiver: AUTOMATIQUE CÔTE AIR

Tuyaux d'installation: 2 Vanne: 2-3 VOIES ■ Résistance: NON Vitesse ventilation: 3 ■ Logique sélectionnée / hiver: LOCALE MANUELLE

Tuyaux d'installation: 2 Vanne: 2-3 VOIES Résistance: NON Vitesse ventilation: 3 ■ Logique sélectionnée / hiver: À DISTANCE MANUELLE

Tuyaux d'installation: 2 Vanne: 2-3 VOIES Résistance: NON Vitesse ventilation: 3 ■ Logique sélectionnée / hiver: AUTOMATIQUE CÔTE EAU

Tuyaux d'installation: 2 Vanne: 2-3 VOIES Résistance: NON Vitesse ventilation: 4 ■ Logique sélectionnée / hiver: LOCALE MANUELLE

Tuyaux d'installation: 2 Vanne: 2-3 VOIES Résistance: NON Vitesse ventilation: 4 ■ Logique sélection été/hiver: A DISTANCE MANUELLE

Configurations prévues (paramètre P00)

Tuyaux d'installation: 2 Vanne: 2-3 VOIES Résistance: NON Vitesse ventilation: 4 ■ Logique sélectionnée / hiver: AUTOMATIQUE CÔTE EAU

Tuyaux d'installation: 2 Vanne: 3 VOIES Résistance: OUI Vitesse ventilation: 3 Logique sélection été/hiver: LOCALE MANUELLE

Tuyaux d'installation: 2 Vanne: 3 VOIES Résistance: OUI Vitesse ventilation: 3 Logique sélectionnée / hiver: À DISTANCE MANUELLE

Tuyaux d'installation: 2 Vanne: 3 VOIES Résistance: OUI Vitesse ventilation: 3 Logique sélection été / hiver: AUTOMATIQUE CÔTE AIR

Tuyaux d'installation: 2 Vanne: 3 voies Résistance: OUI Vitesse ventilation: 4 ■ Logique sélectionnée / hiver: LOCALE MANUELLE

Tuyaux d'installation: 2 Vanne: 3 VOIES Résistance: OUI Vitesse ventilation: 4 ■ Logique sélection été / hiver: À DISTANCE MANUELLE

Tuyaux d'installation: 2 Vanne: 3 VOIES Résistance: OUI Vitesse ventilation: 4 ■ Logique sélection été / hiver: AUTOMATIQUE CÔTE AIR

Tuyaux d'installation: 4 Vanne: NON Résistance: NON Vitesse ventilation: 3 ■ Logique sélectionnée / hiver: LOCALE MANUELLE

Tuyaux d'installation: 4 Vanne: NON Résistance: NON Vitesse ventilation: 3 ■ Logique sélection été / hiver: À DISTANCE MANUELLE

Tuyaux d'installation: 4 Vanne: NON Résistance: NON Vitesse ventilation: 3 Logique sélection été/hiver: AUTOMATIQUE COTÉ AIR

Tuyaux d'installation: 4 Vanne: NON Résistance : NON Vitesse ventilation: 4 ■ Logique sélection été/hiver: LOCALE MANUELLE

Tuyaux d'installation: 4 Vanne: NON Résistance: NON Vitesse ventilation: 4 Logique sélection été / hiver: À DISTANCE MANUELLE

Tuyaux d'installation: 4 Vanne: NON Résistance: NON Vitesse ventilation: 4 Logique sélection été / hiver: AUTOMATIQUE CÔTE AIR

Tuyaux d'installation: 4 Vanne: 2-3 VOIES Résistance: NON Vitesse ventilation: 3 ■ Logique sélection été/hiver: LOCALE MANUELLE

Tuyaux d'installation: 4 Vanne: 2-3 VOIES Résistance: NON Vitesse ventilation: 3 ■ Logique sélection été / hiver: À DISTANCE MANUELLE

Tuyaux d'installation: 4 Vanne: 2-3 VOIES Résistance: NON Vitesse ventilation: 3 ■ Logique sélection été/hiver: AUTOMATIQUE COTÉ AIR

Tuyaux d'installation: 4 Vanne: 2-3 VOIES Résistance: NON Vitesse ventilation: 4 ■ Logique sélectionnée / hiver: LOCALE MANUELLE

Tuyaux d'installation: 4 Vanne: 2-3 VOIES ■ Résistance : NON Vitesse ventilation: 4 ■ Logique sélection été / hiver: À DISTANCE MANUELLE

Configurations prévues (paramètre P00)

Vanne: 2-3 VOIES Résistance: NON Vitesse ventilation: 4 Logique sélectionnée / hiver: AUTOMATIQUE CÔTÉ AIR

Tuyaux d'installation: 4 Vanne: NON Résistance: OUI Vitesse ventilation: 3 ■ Logique sélectionnée / hiver: LOCALE MANUELLE

Tuyaux d'installation: 4 Vanne: NON Résistance: OUI Vitesse ventilation: 4 ■ Logique sélectionnée / hiver: LOCALE MANUELLE

Communication sérielle

Branchement au réseau de communication RS485

Le réseau de communication, de type Bus, est formé par un câble blindé à 2 conducteurs, branché directement aux portes série RS485 des commandes (bornes A, B et GND).

Pour la réalisation du système, utiliser un câble AWG 24 (diam. 0,511 mm).

Le réseau de communication doit avoir la structure générale suivante (figure 4).

Concernant la version "MASTER-SLAVE", une résistance de terminaison devra être installée sur les deux commandes aux extrémités du réseau.

NB: (1) Respecter la polarité de la connexion: indiquée par A(-) et B(+). (2) Éviter des anneaux de mise à la terre (blindage à la terre sur une extrémité seulement).

Attention:

Utiliser un câble blindé AWG24 Couleurs recommandées pour le réseau de communication: A (-) Marron; B (+) Jaune

Selection rafraichissement/chauffage

Sont présents 4 logiques différentes de sélection du mode de fonctionnement du thermostat, lesquelles sont définies sur la base de la configuration programmée sur la commande:

1. Locale: CHOIX DE L'UTILISATEUR EN UTILISANT LA TOUCHE MODE
2. À distance: en fonction de l'état de l'entrée digitale DI1 (logique contact: voir les paramètres de configuration de la carte).
3. en fonction de la température de l'eau

NB : dans le cas d'une alarme relative aux sondes, le contrôle de la modalité revient momentanément à la modalité locale.

1. en fonction de la température de l'air

Set est la température programmée au moyen des flèches. ZN est la zone neutre (paramètre P03)

Le mode de fonctionnement du thermostat est identifié sur le moniteur par les symboles (Rafraîchissement) et (chauffage)

Ventilation

Le contrôleur est capable de gérer les unités à 3 ou 4 vitesses

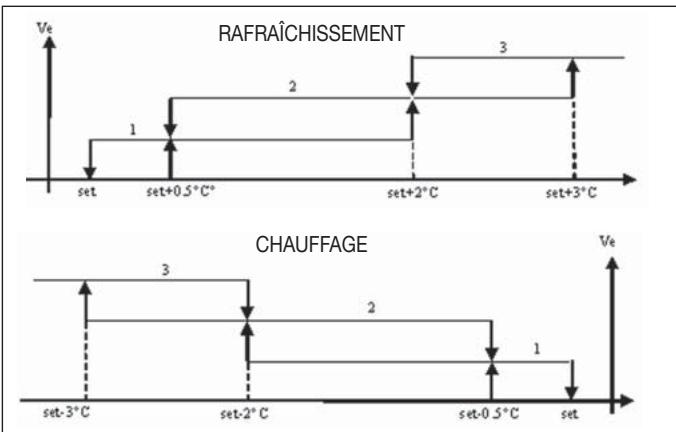

Selection de la vitesse de fonctionnement

À l'aide de la touche Fan on peut choisir les vitesses suivantes: Vit. automatique: en fonction de la température programmée et de celle de l'air ambiant

Pour configurations à 3 vitesses

ou:

1 = vitesse minimum 2 = vitesse moyenne 3 = vitesse maximum

Pour configurations à 4 vitesses où :

sm = vitesse extra-minimum

1 = vitesse minimum 2 = vitesse moyenne 3 = vitesse maximum

NB: pour les configurations à 4 vitesses et vanne, la ventilation dans le mode CHAUFFAGE est remontée de 0,5°C pour permettre la convection naturelle dans la première phase.

Vit. désactivée: sélectionnable uniquement dans le mode chauffage et avec configurations à 4 vitesses, l'unité terminale fonctionne par convection naturelle seulement

Vit. extra-minimum : sélectionnable uniquement avec configurations à 4 vitesses, la vitesse utilisée étant extra-minimum

Vit minimum

Vit moyenne

NB : Dans le cas de vitesse fixe, la logique d'activation du ventilateur correspondra à celle de la logique automatique.

Activation eau

Le fonctionnement de la ventilation est lié au contrôle de la température de l'eau de l'installation. Compte tenu du mode de fonctionnement, on aura différents seuils d'activation en mode CHAFFAGE et rafraîchissement.

L'absence de cette commande à l'appel du thermostat sera indiquée sur le moniteur par le clignotement du symbole du mode actif (

Cette commande est ignorée dans les cas suivants :

■ Sonde eau non prévue (PQY = 0) ou sous alarme étant débranchée mode Rafraîchissement avec configurations à 4 tuyaux

Forcages

La logique normale de ventilation est ignorée dans le cas de situations particulières de forçage pouvant être nécessaires pour le contrôle correct de la température ou le fonctionnement de l'unité. Fonctions disponibles:

Mode de rafraîchissement:

commande installée sur l'unité (P01 = 0) et configuration avec vanne : la vitesse minimum disponible est maintenue après avoir atteint la température fixée. commande installée sur l'unité et configuration sans vanne : toutes les 10 minutes d'arrêt du ventilateur est effectué un nettoyage de 2 minutes à la vitesse moyenne pour permettre une lecture plus précise de la température ambiant par la sonde air.

Mode chauffage

■ résistance active : la ventilation est forcée à la moyenne vitesse. ■ résistance éteinte : pendant 2 minutes est maintenue une post-ventilation à la moyenne vitesse. (NB : la ventilation est complétée même si le thermostat est éteint ou en cas de commutation sur la modalité rafraîchissement)

Le moniteur affiche l'état du ventilateur

On clignotant : ventilateur en standby ■ On fixe : ventilateur allumé OFF : ventilateur désactivé pour fonctionner dans la modalité convection naturelle seulement

et la vitesse de fonctionnement (avec indication éventuelle de la logique "automatique") active ou sélectionnée (dans le cas de ventilateur en stand-by)

Vit. extra-minimum

Vit. minimum

Vit. moyenne

Vit. maximum

NB: si la vitesse activée ne correspond pas à la vitesse sélectionnée par l'utilisateur (cas de forçage), à la première pression de la touche Fan, est affichée cette dernière; la pression suivante modifie la sélection.

VANNE

Le contrôleur est capable de gérer les vannes à 2 ou 3 voies de type ON/OFF, alimentation 230 V.

Ouverture

L'ouverture de la vanne est commandée en fonction du setpoint de service et de la température de l'air

Activation eau

Le contrôle de la température de l'eau pour activer l'ouverture est prévu uniquement dans les configurations avec vannes à 3 voies et résistance électrique.

Avec ces configurations. Le contrôle de la température est effectué dans les cas suivants:

Chauffage avec résistance : le fonctionnement de la résistance compte un forçage de la ventilation. Il est donc nécessaire d'éviter le passage d'eau trop fluide dans l'unité.

Post-ventilation due à l'extinction de la résistance: maintenue jusqu'à l'échéance du temps établi même si la modalité de fonctionnement est modifiée. Durant la post-ventilation, la fonction eau coïncide avec la fonction ventilation.

L'indication de vanne activée sur le moniteur est donnée par le symbole

Résistance électrique

La résistance électrique est un dispositif ayant la fonction d'appoint dans la phase de chauffage.

Si prévue par la configuration, la résistance peut être sélectionnée en mode chauffage à l'aide de la touche Sel

Activation

La résistance électrique sélectionnée par l'utilisateur est activée par le thermostat en fonction de la température ambiantes

NB: l'activation comporte une ventilation forcée

Activation eau

La commande d'activation de la résistance est liée au contrôle de la température de l'eau. Ci-dessous, la logique d'activation.

Cette commande ne sera pas fournie si la sonde n'est pas prévue ou est désactivée

Le moniteur affiche les informations suivantes

Résistance sélectionnée par l'utilisateur : symbole fixe Résistance active : symbole clignotant

La fonction Economy prévoit une correction du setpoint de 2,5 C^ et un forçage à la vitesse minimum pour réduire le fonctionnement de l'unité.

Rafraîchissement: set +2,5°C Chauffage: set -2,5°C

Activation

Pour déclencher la fonction, appuyer sur la touche

Sur le moniteur, la fonction Economy est déclenchée par le symbole

Controle temperature minimum

Le thermostat étant, cette logique empêche que la température ambiente ne descende trop tr4op et pour cela l'unité est forcée dans le mode chauffage pour le temps nécessaire.

Si présente, la résistance électrique n'est utilisée que dans le cas où elle serait précédemment sélectionnée comme chauffage d'appoint.

Pour sélectionner le contrôle de la Température Minimum, appuyer simultanément sur les touches MODE, le thermostat étant éteint.

Pour désactiver le fonctionnement, utiliser la même combinaison des touches

Activation

Si cette fonction est sélectionnée, l'unité s'allume lorsque la température ambience descend au-dessous de 9°C.

Lorsque la valeur de la température remonte à plus de 10°C, le thermostat revient à la situation de Off.

NB: un Off éventuel depuis une entrée numérique a pour effet d'empêcher l'activation de cette logique.

Le moniteur affiche les informations suivantes

Contrôle Température Minimum sélectionné: symbole Contrôle Température Minimum déclenché: indication DEFR

Déshumidification

La fonction de déshumidification n'est utilisable que dans le mode rafraîchissement. Dans cette condition l'unité réduit de 10% l'humidité présente dans la pièce à partir du moment de la sélection de cette fonction.

Pour activer/désactiver la fonction déshumidification, uniquement dans le mode rafraîchissement, appuyer simultanément

sur les touches •. Cette sélection n'est pas permise quand la sonde d'eau n'est pas prévue (P04 = 0) ou que la sonde d'humidité éloignée n'est pas montée sur l'appareil (P08 = 0). Si elle est sélectionnée, la zone neutre de commutation automatique côté air est forcée à

Une fois sélectionnée, la logique de Déshumidification programme comme valeur d'humidité à atteindre l'humidité présente lors de la sélection moins 10%. Dans le cas d'humidité ambiante inférieure à 40% la valeur de référence sera programmée à 30%.

La ventilation sera forcée sur la vitesse minimum ou, dans le cas de température largement supérieure à la valeur programmée, sur la vitesse moyenne.

Pour ramener l'humidité à la valeur programmée, la ventilation (et la vanne, si présente) sera activée dans le cas où la température ambiente aurait atteint la valeur de réglage (indiquée sur le moniteur par le symbole 3 ou pas). Si l'on descend trop en dessous de ce seuil, la logique est momentanément désactivée.

Activation eau

La commande d'activation de la fonction Déshumidification est liée au contrôle de la température de l'eau. Ci-dessous, la logique d'activation.

L'absence de commande comporte la désactivation momentanée de la logique de Déshumidification.

La même situation se produit dans le cas de débranchement de la sonde.

NB : Une fois atteinte l'humidité de référence ou avoir porté la commande sur Off, la déshumidification sera déselectionnée.

Le moniteur affiche les informations suivantes:

Déshumidification active : symbole allumé

Déshumidification momentanément désactivée:

symbole clignotant

Alarmes

La commande contrôle deux types d'alarmes: Alarmes graves: causent l'extinction forcée du thermostat Alarmes non graves: ne forcent pas l'extinction du thermostat mais empêchent les fonctions critiques évèntuelles

Alarmes GRAVES

Code R01 = erreur sonde extérieure de température de l'air (thermostat installé sur l'appareil) Code R02 = erreur sonde interne de température de l'air (thermostat à installation murale et sonde extérieure de température de l'air désactivée)

ALARMES NON GRAVES Thermostat OFF

Thermostat ON

Code 803 = erreur sonde de température de l'eau Code 404 = erreur Sonde humidité externe (si la sonde température éloignée est installée) Code R05 = erreur sonde humidité interne

NB : l'indication du code d'alarme est affichée si le thermostat est éteint uniquement

Le protocole prévu dans la commande est Modbus RTU (9600, N, 8, 2) sur RS485

0x03 : Read Holding Registers 0x04 : Read Input Registers 0x10 : Write Multiple registers

• On/Off: état unité (0: Off, 1: On)
• S/W: modalités de fonctionnement (0 : S=rafraîchissement, 1: W=chauffage)
• P01: paramètre "installation sur appareil/murale"
• Eco: logique Économie activée
• Min. T: logique Température minimum sélectionnée
• Alarme: indication générale d'alarme (activée en cas de déclenchement d'une des alarmes gérées)
• Vc: état sortie numérique Vc
• Vh: état sortie numérique Vh
• DI1: valeur logique entrée num. 1 (l'état physique de l'entrée dépend de la logique associée)
• DI2: valeur logique entrée num. 2 (l'état physique de l'entrée dépend de la logique associée)
• P07: paramètre "Logique DIN 2"
• P06: paramètre "Logique DIN 1"
• D06: déshumidification en fonction (0: non, 1: oui)
• P04: paramètre "sonde eau prévue"

■ REGISTRE "VITESSE": vitesse actuelle de fonctionnement de l'unité

• 0: aucune ventilation activée
• 1: vitesse extra-minimum
• 2: vitesse minimum
• 3: vitesse moyenne
• 4: vitesse maximale

■ REGISTRE “TEMPÉRATURE AIR”: température ambiant lue par la commande et affichée par le moniteur (NB: cette température correspond à la lecture effectuée par la sonde éloignée si le contrôleur est monté sur l'appareil, et à la lecture de la sonde interne si le contrôleur est mural et la sonde éloignée est débranchée) ■ REGISTRE “HUMIDITÉ”: humidité ambiant lue par la sonde correspondant à la température utilisée ■ REGISTRE “TEMPÉRATURE EAU”: température de l'eau lue par la sonde correspondante (SW) ■ Registre “P00”: paramètre “Configuration commande” ■ Registre “T. SETPOINT ACTIF”: setpoint utilisé pour le réglage ■ Registre "T. SETPOINT UTILISATEUR": valeur de setpoint programme par l'utilisateur (pourrait s'écarter du setpoint actif suite à des corrections de logiques economy, ou à l'utilisation du setpoint depuis supervision) ■ Registre "VERSION LCD": établit le type de commande et la version de logiciel installée (0xHHSS: HH: caractère ASCII, SS: version sw)

Description registres de lecture/écriture [R/W]

■ Registre "E/S NUMÉRIQUES 1":

H
Bit 15	Bit 14	Bit 13	Bit 12	Bit 11	Bit 10	Bit 9	Bit 8
En.Vel	En.Min/Max	En.Set	En.MinT	En.ECO	En.RE	En.S/W	En.On/Off
L
Bit 7	Bit 6	Bit 5	Bit 4	Bit 3	Bit 2	Bit 1	Bit 0
-	-	Lock	MinT	Eco	RE	S/W	ON/OFF

• On/Off: On/Off depuis superviseur
• S/W: Modalité de supervision (0: Rafraîchissement, 1: Chauffage)
• RE: sélection Résistance depuis supervision
• Eco: activation Economy depuis supervision
• MinT.: activation contrôle température Minimum depuis supervision
• Lock: blocage clavier (0: non bloqué, 1: bloqué)
• En. On/Off : autorisation contrôle On/Off depuis supervision
• En. S/W: autorisation contrôle modalité depuis supervision
• En. RE: autorisation sélection Résistance Électrique depuis supervision
• En. ICO: autorisation activation Économie depuis supervision
• En. MinT: autorisation sélection logique de Température Minimum depuis supervision
• En. Set: autorisation forçage setpoint depuis supervision
• En. Min/Max: autorisation seuils setpoint depuis supervision
• En. Vel: autorisation sélection vitesse ventilateur depuis supervision ■ Registre “SETPOINT - RAFRAÎCHISSEMENT”: setpoint depuis supervision pour la modalité Rafraîchissement ■ Registre “SETPOINT - CHAUFFAGE”: setpoint depuis supervision pour la modalité Chauffage ■ Registre "SETPOINT MIN. - RAFRAÎCH.": limite inférieure pour setpoint rafraîchissement ■ Registre “SETPOINT MAX. - RAFRAÎCH.. “: limite supérieure pour setpoint rafraîchissement ■ Registre "SETPOINT MIN. - CHAUFF.": limite inférieure pour setpointCHAUFF ■ Registre "SETPOINT MAX. - CHAUFF.": limite supérieure pour setpointCHAUFF ■ Registre "VITESSE": sélection vitesse ventilateurs depuis superviseur ■ Registre "CORRECTION ECONOMY": correction setpoint dans le cas de economie depuis superviseur (cette correction est supprimée ou ajoutée au setpoint selon la modalité de fonctionnement)

Procedure d'autodiagnostic

Cette procédure permet de vérifier le fonctionnement correct des sorties du contrôleur.

Pour l'exécution de cette procédure, se reporter aux indicateurs suivantes :

Porter le thermostat sur Off

Enclencher simultanément les touches SEL MODE

Utiliser les touches pour modifier la valeur du moniteur jusqu'à la valeur du d'autodiagnostic (030), puis appuyer sur SEL.

Apparaîtra l'image-écran suivante :

Appuyer sur la touche pour allumer successivement les différentes sorties du thermostat.

Symbole	Actionnement	Bornes
兴	Vitesse extra-minimum	N-V0
-	Vitesse minimum	N-V1
-	Vitesse moyenne	N-V2
-	Vitesse maximum	N-V3
×	Vanne	N-Vc
←∞	Résistance Deuxième vanne	N-Vh
aucun symbole	Aucune sortie active

Il est possible de vérifier, une par une, les sorties du contrôle électronique en observant le composant correspondant (vanne, ventilateur) ou bien en contrôlant la présence de tension (230V) sur les bornes correspondantes.

Appuyer sur la touche pour quitter la procédure d'autodiagnostic (après quelques minutes le thermostat quittera automatiquement la modalité)

CARTE électronique (VOIR FIGURE 6)

Vc	Vanne
Vh	Vanne Chaud / Résistance
V0	Vit.extra-minimum
V1	Vit. minimum
V2	Vit. moyenne
V3	Vit. maximum
N	Neutre
L	Phase
PE	Terre
A-B-GND	RS 485
SU	Sonde humidité éloignée
SW	Sonde eau
SA	Sonde air éloignée
DI1	Entrée num.1
CI12	Commun DI1-2
DI2	Entrée num. 2

Pour les connexions de puissance, utiliser un câble d'1 mm² de section. Pour les entrées digitales, utiliser un câble de type AWG 24. Pour les prolongations des sondes et RS485, utiliser un câble blindé de type AWG 24.

Schemas électriques

(Voir annexe Schémas Électriques)

Table Unité/Schémas

UNITÉ	TYPE	CONFIGURATION	SCHEME
FWL-M-V	-	1-2-3-13-14-15-25-26-27-31-32-33	FC66002554
		7-8-9-19-20-21-37	FC66002555
FWB	-	4-5-6-16-17-18-28-29-30-34-35-36	UT66000887
		10-11-12-22-23-24-38	UT66000890
FWD	04/12	1-2-3-13-14-15-25-26-27-31-32-33	UT66000889
		7-8-9-19-20-21-37	UT66000892
	06/12 3PH	7-8-9-19-20-21-37	UT66000894
	16/18	1-2-3-13-14-15-25-26-27-31-32-33	UT66000888
		7-8-9-19-20-21-37	UT66000891
	16/18 3PH	7-8-9-19-20-21-37	UT66000893
EPIMSB6	FWL-M-V	-	FC66002557
	FWB	-
	FWD	-

Schemas électriques

(Voir annexe Schémas Électriques)

Table Configurations/Schémas

Légendes des symboles des schémas électriques:

Vo	Vitesse extra-minimum
V1	Vitesse minimum
V2	Vitesse Moyenne
V3	Vitesse Maximum
L	Phase
PE	Terre
N	Neutre
RE	Résistance électrique
SW	Sonde Eau
SA	Sonde Air
SU	Sonde humidité
BK	Noir (Vit. Maximum)
BU	Bleu (Vit. Moyenne)
RD	Rouge (Vit. extra-minimum/minimum)
WH	Blanc (commun)
GY	Gris
BN	Marron (Vit. Minimum)
GN	Vert
YE	Jaune
MS	Microinterrupteur Défl.
DI1	Entrée num.1
DI2	Entrée num.2
CI12	Commun entrées digitales
A/B/GND	RS 485
F	Fusible (non fourni)
IL	Interrupteur de ligne (non fourni)
CN	Bornier terminal
RHC	Sélecteur Chauff./Rafraich. à distance
EXT	Contact ON/OFF éloigné
EPIMB6	Carte de puissance pour gérer 4 unités
EPIB6	Carte de puissance pour unités de type FWD
M	Moteur ventilateur
VHC	Électrovanne Rafr./Chauff.
VC	Électrovanne Refroidissement
VH	Électrovanne Chauffage
TSA	Thermostat de sécurité automatique
TSM	Thermofusible de sécurité
SC	Boîtier connexions
......	Branchements ELECTriques incombant à l'installateur
ECONOMY	Sélecteur éloigné COMFORT / ECONOMY

Installation MURALE du controleur

NB: pour l'installation murale, il est recommandé d'utiliser un boîtier électrique derrière le contrôleur, dans lequel seront logés les câbles.

NB: avant l'installation, éliminer soigneusement la pellicule de protection du moniteur. Des auréoles sombres pourraient apparaître sur le moniteur, qui disparaîtront au bout de quelques secondes. Elles n'indiquent pas la présence de défauts.

Instructions de montage MURAL

1. Retirer la vis de fermeture du contrôleur (FIGURE 8).
2. Si l'on utilise un boîtier 503 à encastrer, faire passer les câbles par l'ouverture prévue sur la base du contrôleur et utiliser les trous prévus pour la fixation.
3. En alternative, réaliser sur le mur les trous à l'endroit auquel le contrôleur doit être installé, à hauteur des orifices de fixation (5 × 8 mm) présents à la base du contrôleur; faire passer les câbles par l'ouverture prévue sur la base et la fixer au mur (préalablement percé) à l'aide des vis (FIGURE 9).
4. Procéder aux branchements électriques sur le bornier de l'unité terminale en suivant les indications du schéma électrique correspondant.
5. Refermer le contrôleur en utilisant la vis retirée comme indiqué au point 1.

DONNÉES TECHNIQUES

Alimentation	90-250Vac 50/60Hz
	Puissance 8W
	Fusible de protection 500mA retardé
Temp. de fonctionnement	Plage 0-50°C
Temp. de stockage	Plage -10-60°C
Relais	Norm.Ouvert 5A @ 240V (Résistif)
	Isolation distance bobine-contact 8mm
	4000V diélectrique bobine -relais
	Température ambiente max.: 105°C
Connecteurs	250V 10A
Entrées numériques	Contact libre
	Courant de fermeture 2mA
	Max résistance de fermeture 50 Ohm
Entrées analogiques	Sondes de température et humidité relative
Sorties de puissance	Relais (voir ci-dessus)
Sondes de Température	Sonde NTC 10K Ohm @25°C
	Plage -25-100°C
Sonde d'humidité	Sonde de type résistif
	Plage 20-90%RH

■ résistance sélectionnée par l'utilisateur: « » ↓ « ↓ ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ « ↓ » ■ résistance active: ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
