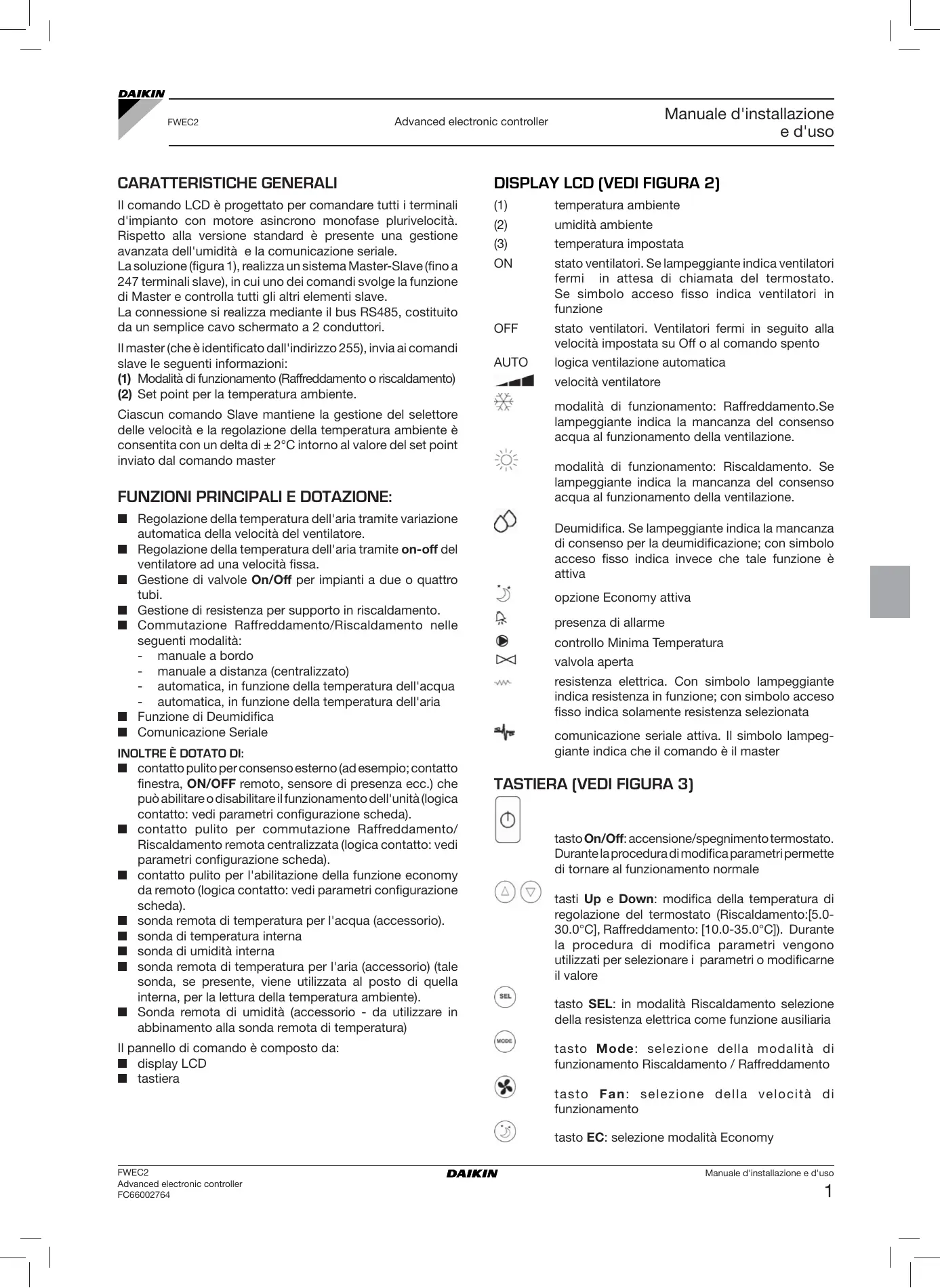

MANUALE UTENTE FWEC2 DAIKIN

Il datoLCD è progettato per fornare tutti i terminali d'impianto con motore asincrono monofase plurivelocità. Rispetto alla versione standard è presente una gestione avanzata dell'umidità e la comunità seriale. La soluzione (figura 1), realizza unsystema Master-Slave (fino a 247 terminali slave), in cui uno dei comandi svolge la funzione di Master e controllinga tutti gli altri elementi slave.

La connessione si realizza mediante il bus RS485, costituito da un semplice cavo schermato a 2 conduttori.

Il master (ché è identificato dall'indirizzo 255), invia ai comandi slave le seguenti informazioni:

(1) Modalità di funzionamento (Raffreddamento o riscaldamento)
(2) Set point per la temperatura ambiente.

Ciascun dato Slave mantiene la gestione del selettore delle velocità e la regolazione della temperatura ambiente è consentita con un delta di ± 2^ C intorno al valore del set point inviato dal dato master

FUNZIONI PRINCIPALI E DOTAZIONE:

Regolazione della temperatura dell'aria tramite variazione automatica della velocità del ventilatore.
Regolazione della temperatura dell'aria tramite on-off del ventilatore ad una velocità fissa.
Gestione di valvole On/Off per impianti a due o quattro tubi.
Gestione di resistenza per supporto in riscaldamento.
Commutazione Raffreddamento/Riscaldamento nelle seguenti modalità:

• manuale a bordo
• manuale a distance (centralizzato)
• automatica, in funzione della temperatura dell'acqua
• automatica, in funzione della temperatura dell'aria

Funzione di Deumidifica
Comunicazione Seriale

INOLTRE É DOTO DI:

contatto pulito per consenso esterno (ad esempio; contatto finestra, ON/OFF remoto, sensore di presenza ecc.) che cui abilitare o disabilitare il funzionamento dell'unità (logica)...
contatto: vedi parametri configurazione Scheduled).
- lavoro per commutazione Raffreddamento/Riscaldamento remota centralizzata (logica lavoro: vedi parametri configurazione dati).
- contatto pulito per l'abilitazione della funzione economy da remoto (logica fatto: vedi parametri configurazione scheda).
sonda remota di temperatura per l'acqua (accessorio).
sonda di temperatura interna
sonda di umidità interna
sonda remota di temperatura per l'aria (accessorio) (talesonda, se presente, viene utilizzata al posto di quella interna, per lagettura della temperatura ambiente).
Sonda remota di umidità (accessorio - da utilizzato in abbinamento alla sonda remota di temperatura)

Il pannello di lavoro è composto da:

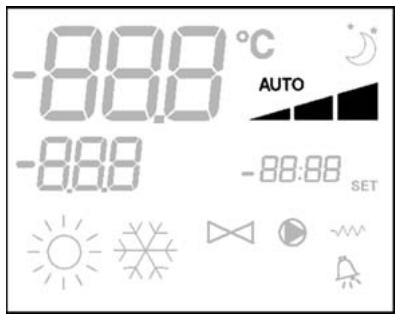

■ display LCD
tastiera

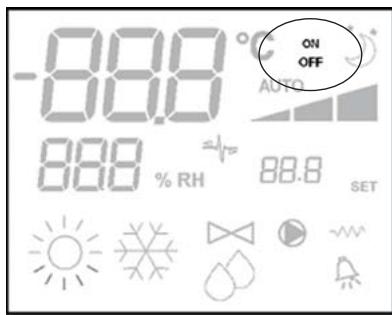

(1) temperatura ambiente
(2) umidità ambiente
(3) temperatura impostata

ON stato ventilatori. Se lampeggiante indica ventilatori fermi in attesa di chiamata del termostato. Se simbolo acceso fisso indica ventilatori in funzione

OFF stato ventilatori. Ventilatori fermi in seguito alla velocità impostata su Off o al lavoro spento

AUTO logica ventilazione automatica

velocità ventilatore

modality di funzionamento: Raffreddamento.Se lampeggiante indica la mancanza del consenso acqua al funzionamento della ventilazione.

modalità di funzionamento: Riscaldamento. Se lampeggiante indica la mancanza del consenso acqua al funzionamento della ventilazione.

Deumidifica. Se lampeggiante indica la mancanza di consenso per la deumidificazione; con simbolo acceso fisso indica ince che tale funzione è attiva

opzione Economy attiva

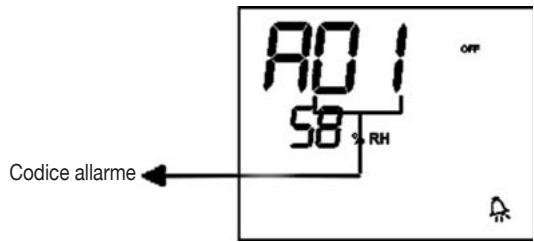

presenza di allarme

controllo Minima Temperatura

valvola aperta

resistenza elettrica. Con symbolo lampeggiante indica resistenza in funzione; con symbolo accesso fisso indica solamente resistenza selezionata

comunicazione serialle attiva. Il simbolo lampeggiante indica che il commando è il master

TASTIERA (VEDI FIGURA 3)

tasto On/Off: accensione/spegnimento termostato.
Durante la procedura di modifica parametri permette di tornare al funzionamento normale

tasti Up e Down: modifica della temperatura di regolazione del termostato (Riscaldamento:[5.0-30.0°C], Raffreddamento: [10.0-35.0°C]). Durante la procedura di modifica parametri vengono utilizzati per selezionare i parametri o migliorare il valore

tasto SEL: in modalità Riscaldamento selezione della resistenza elettrica come funzione ausiliaria

tasto Mode: selezione della modalità di funzionamento Riscaldamento / Raffreddamento

tasto Fan: selezione della velocità di funzionamento

tasto EC: selezione modalità Economy

COMBINAZIONI DI TASTI ATTIVE

Con termostato in Off: accesso alla procedura di configurazione parametri

Con termostato in On: visualizza momentanea della temperatura dell'acqua

Selezione della funzione minima temperatura aria

Selezione deumidifica

CONFIGURAIZIONE SCHEDA

La schedà è configurabile in base al tipo di terminale/impianto da gestire,attraverso la modificà di alcuni parametri.

LISTAPARAMETRI

• PDD = configurazione dato (vedi "Configurazioni Previste") per selezionare il tipo di terminale da gestire.
• P01 = tipo di INSTALLazione del lavoro -000: bordo terminale -001: parete
• P02 = indirizzo Modbus (per rendere attiva la modifica di tale parametro (escludo il caso di passaggio interno tra valori) è necessario togliere e ridare alimentazione alla fine della programmazione)

-0: disabilitata la comunazione seriale
-1-247:slave
-255: master

• P03 = zona neutra [20-50°C/10]; parametro utilizzato in caso di configurazioni con commutazione raffreddamento/ riscaldamento automatica in funzione della temperatura dell'aria.
  P04 = sonda acqua:

-0: non prevista
-1: prevista

In base al valore impostato verrà gestito opportunistamente il relativo allarme sonda e consenso per la resistenza elettrica

P05 = Logica di configurazione utilizzato ingressi digitali 1 e 2:

• ; DIN1 = -DIN2 = -
  -1; DIN1 = - DIN2 = OnOff
• 2: DIN1 = Est/Inv DIN2 = -
  -3: DIN1 = Eco DIN2 = -
• 4: DIN1 = Est/Inv DIN2 = On/Off
• 5: DIN1 = EcoDIN2 = On/Off

• : DIN1 = Est/Inv DIN2 = Eco

• POE = logica di utilizzo ingresso digitale 1:

• : [aperto/chiuso] = [Raffred./Riscald] = [-/ECO]

• 1: [aperto/chiuso] = [Riscald./Raffred] = [ECO/-]

P07 = logica di utilizzato ingresso digitale 2:

• : [aperto/chiuso] = [Off/On] = [-/ECO]
• 1: [aperto/chiuso] = [On/Off] = [ECO/-]

P08 = sonda umidità remota:

• : non prevista
• 1:prevista

In base al valore impostato verrà eventualmente gestito il relativivo allarme sonda.

PROCEDURE DI CONFIGURAZIONE PARAMETRI

• Mettere in OFF il termostato

Premere contemporaneamente i tasti

Indicazione livello: 001= inscriptiono password

Utilizzare i tasti 品 per modificare il valore del display fino al valore di password 10, quindi premere SEL. Se corretta siavrà accesso ai parametri

Valore parametro selezionato

Indicazione livello: 002= selezione password

Parametro

seLECTIONTO: P...

Utilizzare i tasti per scorrere i vari parametri (vedi "Lista Parametri" sopra descritta)
Premere (SEL) per attivare la modifica del parametro (il valore comincera a lampeggiare)

Indicazione livello: 003 = modifica parametro

Utilizzare i tasti 品 per modificare il valore
Premere (SEL) per salvare il nuovo valore impostato o (O) per annullare la modificata
- Una volta conclusa la modifica di parametri interessati premere il tasto per uscire alla procedura

NB: la procedura di parametrizzazione ha una durata limitata. Una volta scaduto tale periodo (2 minuti circa) il termostato verrà riportato allo stato Offmantendo solo le modifiche salvate.

CONFIGURAZIONI PREVISTE (PARAMETRO P00)

Il dato LCD cui èsere configurato in diversi modi in base al tipo di systema. Le varie configurazioni si ottengono configurando opportunamente il parametro P00 (vedi procedura di configurazione parametri dato).

001

Tubi impianto: 2
Valvola: NO
Resistenza: NO
■ Velocità ventilazione: 3
■ Logica commutazione estate/inverno: LOCALE MANUALE

002

Tubi impianto: 2
Valvola: NO
Resistenza: NO
■ Velocità ventilazione: 3
■ Logica commutazione estate/inverno: DISTANZA MANUALE

003

Tubi impianto: 2
Valvola: NO
Resistenza: NO
■ Velocità ventilazione: 3
■ Logica commutazione estate/inverno: AUTOMATICO LATO ACQUA

004

Tubi impianto: 2
Valvola: NO
Resistenza: NO
■ Velocità ventilazione: 4
■ Logica commutazione estate/inverno: LOCALE MANUALE

005

Tubi impianto: 2
Valvola: NO
Resistenza: NO
Velocità ventilazione: 4
- Logica commutazione estate/inverno: DISTANZA MANUALE

006

Tubi impianto: 2
Valvola: NO
Resistenza: NO
Velocità ventilazione: 4
■ Logica commutazione estate/inverno: AUTOMATICO LATO ACQUA

007

Tubi impianto: 2
Valvola: NO
Resistenza: SI
■ Velocità ventilazione: 3
■ Logica commutazione estate/inverno: LOCALE MANUALE

008

Tubi impianto: 2
Valvola: NO
Resistenza: SI
■ Velocità ventilazione: 3
- Logica commutazione estate/inverno: DISTANZA MANUALE

009

Tubi impianto: 2
Valvola: NO
Resistenza: SI
■ Velocità ventilazione: 3
■ Logica commutazione estate/inverno: AUTOMATICO LATO ARIA

010

Tubi impianto: 2
Valvola: NO
Resistenza: SI
Velocità ventilazione: 4
■ Logica commutazione estate/inverno: LOCALE MANUALE

011

Tubi impianto: 2
Valvola: NO
Resistenza: SI
■ Velocità ventilazione: 4
Logica commutazione estate/inverno: DISTANZA MANUALE

012

Tubi impianto: 2
Valvola: NO
Resistenza: SI
Velocità ventilazione: 4
■ Logica commutazione estate/inverno: AUTOMATICO LATO ARIA

013

Tubi impianto: 2
Valvola: 2/3 VIE
Resistenza: NO
Velocità ventilazione: 3
■ Logica commutazione estate/inverno: LOCALE MANUALE

014

Tubi impianto: 2
Valvola: 2/3 VIE
Resistenza: NO
Velocità ventilazione: 3
■ Logica commutazione estate/inverno: DISTANZA MANUALE

015

Tubi impianto: 2
Valvola: 2/3 VIE
Resistenza: NO
■ Velocità ventilazione: 3
■ Logica commutazione estate/inverno: AUTOMATICO LATO ACQUA

016

Tubi impianto: 2
Valvola: 2/3 VIE
Resistenza: NO
Velocità ventilazione: 4
■ Logica commutazione estate/inverno: LOCALE MANUALE

017

Tubi impianto: 2
Valvola: 2/3 VIE
Resistenza: NO
Velocità ventilazione: 4
- Logica commutazione estate/inverno: DISTANZA MANUALE

CONFIGURAZIONI PREVISTE (PARAMETRO P00)

018

Tubi impianto: 2
Valvola: 2/3 VIE
Resistenza: NO
■ Velocità ventilazione: 4
■ Logica commutazione estate/inverno: AUTOMATICO LATO ACQUA

019

Tubi impianto: 2
Valvola: 3 VIE
Resistenza: SI
■ Velocità ventilazione: 3
■ Logica commutazione estate/inverno: LOCALE MANUALE

020

Tubi impianto: 2
Valvola: 3 VIE
Resistenza: SI
■ Velocità ventilazione: 3
- Logica commutazione estate/inverno: DISTANZA MANUALE

021

Tubi impianto: 2
Valvola: 3 VIE
Resistenza: SI
■ Velocità ventilazione: 3
■ Logica commutazione estate/inverno: AUTOMATICO LATO ARIA

022

Tubi impianto: 2
Valvola: 3 vie
Resistenza: SI
■ Velocità ventilazione: 4
■ Logica commutazione estate/inverno: LOCALE MANUALE

023

Tubi impianto: 2
Valvola: 3 VIE
Resistenza: SI
■ Velocità ventilazione: 4
- Logica commutazione estate/inverno: DISTANZA MANUALE

024

Tubi impianto: 2
Valvola: 3 VIE
Resistenza: SI
■ Velocità ventilazione: 4
■ Logica commutazione estate/inverno: AUTOMATICO LATO ARIA

025

Tubi impianto: 4
Valvola: NO
Resistenza: NO
■ Velocità ventilazione: 3
- Logica commutazione estate/inverno: LOCALE MANUALE

026

Tubi impianto: 4
Valvola: NO
Resistenza: NO
■ Velocità ventilazione: 3
- Logica commutazione estate/inverno: DISTANZA MANUALE

027

Tubi impianto: 4
Valvola: NO
Resistenza: NO
Velocità ventilazione: 3
■ Logica commutazione estate/inverno: AUTOMATICO LATO ARIA

028

Tubi impianto: 4
Valvola: NO
Resistenza: NO
■ Velocità ventilazione: 4
■ Logica commutazione estate/inverno: LOCALE MANUALE

029

Tubi impianto: 4
Valvola: NO
Resistenza: NO
Velocità ventilazione: 4
- Logica commutazione estate/inverno: DISTANZA MANUALE

030

Tubi impianto: 4
Valvola: NO
Resistenza: NO
■ Velocità ventilazione: 4
■ Logica commutazione estate/inverno: AUTOMATICO LATO ARIA

031

Tubi impianto: 4
Valvola: 2/3 VIE
Resistenza: NO
■ Velocità ventilazione: 3
■ Logica commutazione estate/inverno: LOCALE MANUALE

032

Tubi impianto: 4
Valvola: 2/3 VIE
Resistenza: NO
■ Velocità ventilazione: 3
■ Logica commutazione estate/inverno: DISTANZA MANUALE

033

Tubi impianto: 4
Valvola: 2/3 VIE
Resistenza: NO
■ Velocità ventilazione: 3
■ Logica commutazione estate/inverno: AUTOMATICO LATO ARIA

034

Tubi impianto: 4
Valvola: 2/3 VIE
Resistenza: NO
Velocità ventilazione: 4
■ Logica commutazione estate/inverno: LOCALE MANUALE

CONFIGURAZIONI PREVISTE (PARAMETRO P00)

035

Tubi impianto: 4
Valvola: 2/3 VIE
Resistenza: NO
Velocità ventilazione: 4
■ Logica commutazione estate/inverno: DISTANZA MANUALE

036

Tubi impianto: 4
Valvola: 2/3 VIE
Resistenza: NO
■ Velocità ventilazione: 4
■ Logica commutazione estate/inverno: AUTOMATICO LATO ARIA

037

Tubi impianto: 4
Valvola: NO
Resistenza: SI
■ Velocità ventilazione: 3
■ Logica commutazione estate/inverno: LOCALE MANUALE

038

Tubi impianto: 4
Valvola: NO
Resistenza: SI
■ Velocità ventilazione: 4
■ Logica commutazione estate/inverno: LOCALE MANUALE

COMUNICAZIONE SERIALE

Collegamento alla rete di comunicazione RS485

La rete di comunicazione, tipologia Bus, è costituita da un semplice cavo schermato a 2 conduttori, connesso diretta-mente alle porte seriali RS485 dei comandi (morsetti A, B e GND).

"Per la realizazione della rete utilizzare cavo AWG 24 (diam. 0,511 mm)"

La rete di comunicazione deve avere la seguente struttura generale (figura 4).

Nel caso di soluzione "MASTER-SLAVE" dovrà essere installata una resistenza di terminazione su entrambi i comandiagli estremi della rete.

NB: (1) Rispettare la polarità della connessione: indicata con A(-) e B(+)

(2) Evitare anelli di massa (schermatura a terra solo ad una estremità)

ATTENZIONE:

Utilizzare cavo schermato AWG24
Colorisuggeriti per la rete di comunicazione: A (-) colore Marrone; B (+) colore Giallo

LOGICHE

COMMUTAZIONE RAFFREDDAMENTO/RISCALDAMENTO

Sono presenti 4 differenti logiche di selezione della modalità di funzionamento del termostato definite in base alla configurazione impostata sul commando:

1. Locale: scelta dall'utente agenda sul tasting MODE
2. Distanza: in funzione dello stato dell'ingresso digitale DI1 (logica fatto: vedi parametri configurazione dati)
3. In funzione della temperatura dell'acqua

NB: nel caso di allarme sonda acqua il controllo della modalità torna temporaneamente nella modalità Locale.

1. in funzione della temperatura dell'aria:

Dove:

Seté la temperature impostata con le frece
ZN e la zona neutra (parametro PO3)

La modalità di funzionamento del termostato è indicata sul display dai simboli (raffreddamento) e (riscaldamento)

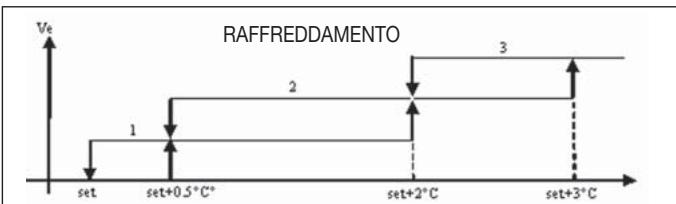

VENTILAZIONE

Il controlledo cui gestire terminali a 3 o 4 velocità

Utilizzato il tasting Fan è possibile scegliere fra le seguenti velocità:

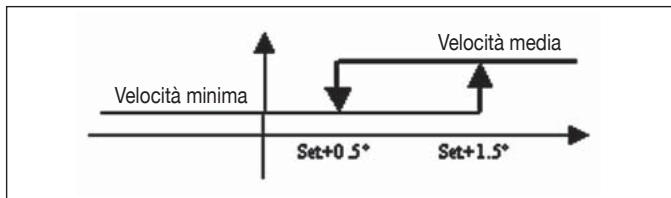

Vel. automatica: in funzione della temperatura impostata e quella dell'aria ambiente

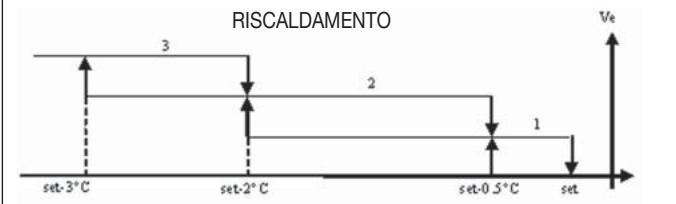

Con configurazioni a 3 velocità:

dove:

1 = velocità minima
2 = velocità media
3 = velocità massima

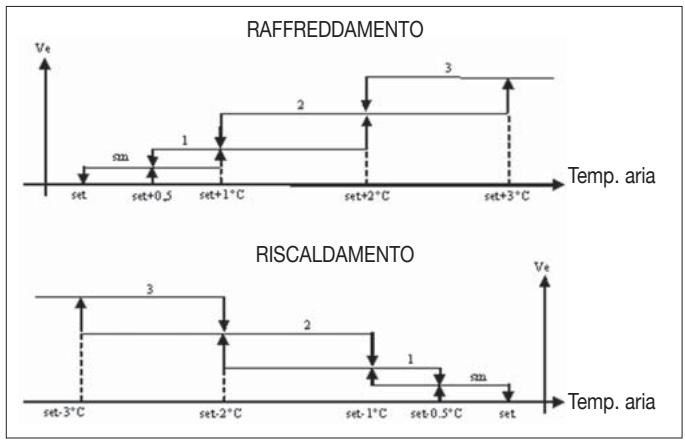

Con configurazioni a 4 velocità dove:

sm = velocità superminima
1 = velocità minima
2 = velocità media
3 = velocità massima

NB: nelle configurazioni con 4 velocità e valvola, la ventilazione in riscaldamento viene ridata di 0.5^ per consentire una prima fase di convenzione naturale

Vel. disattivata: selezionabile solo in riscaldamento e con configurazioni a 4 velocità, fa funzionare il terminale in sola convenzione naturale
■ Vel. superminima: selezionabile solo con configurazioni a 4 velocità, utilizza come velocità fissa la superminima

Vel.minima
Vel.media
Vel. massima

NB: nel caso di velocità fissa la logica di attivazione del ventilatore sareà para a quella della logica automatica

CONSENSO DELL'ACQUA

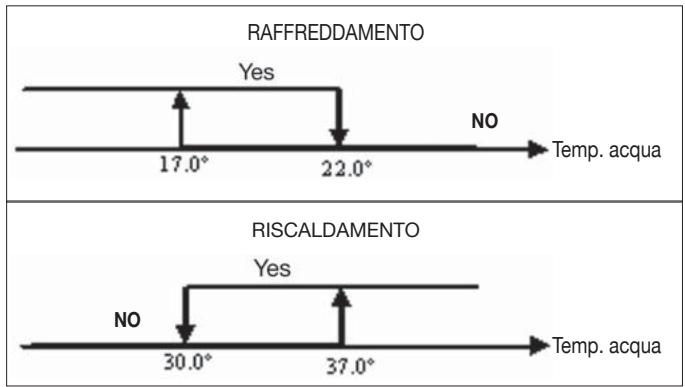

Il funzionamento della ventilazione è vincolato al controllo della temperatura acqua dell'impianto. In base alla modalità di lavoro avremo differenti soglie di consenso in riscaldamento e raffreddamento

L'assenza di tale consenso, alla chiamata del termostato, verrà indicata sul display con il lampeggio del symbolo della modalità attiva (o

Tale consenso viene ignorato in caso di:

sonda acqua non prevista (P04 = 0) o in allarme perché scollegata
in Raffreddamento con configurazioni a 4 tubi

LOGICHE

FORZATURE

La normale logica di ventilazione verrà ignorata nel caso di particolari situazioni di forzatura che possono essere necessarie per il corretto controllo della temperature o funzionamento del terminale. Si possono avere:

In Raffreddamento:

• con dato a bordo macchina (P01 = 0) e configurazioni con valvola: viene mantenuta la minima velocità disponibile although a temperatura raggiunta.
  comando a bordo e configurazioni nella valvola: agli 10minuti di ventilatore fermo viene eseguito un lavaggio di 2 minuti alla velocità media per permettere alla sonda aria unagettura più corretta della temperatura ambiente.

In Riscaldamento

■ con resistenza attiva: viene forzata la ventilazione alla velocità media.
- una volta spenta la resistenza: viene mantenuta, per 2 minuti, una post ventilazione alla velocità media. (NB: tale ventilazione verrà completataanche se il termostato dovesse venir spento o si passasse alla modalità raffreddamento)

DISPLAY

Il display visualizza lo stato del ventilatore

On lampeggiante: ventilatore in standby
■ On fisso: ventilatore acceso
OFF: ventilatore disattivato per lavorare in sola convenzione naturale

e la velocità di funzionamento (con eventuale significazione della logica "automatica") attiva o selezionata (nel caso di ventilatore in stand-by)

NB: nel caso la velocità attiva sia diversa da quella selezionata da utente (in caso di forzatura..), una prima pressione del tasting Fan visualizzerà quest'ultima; una pressione successiva cambierà tale impostazione.

VALVOLA

Il controllo più gestire valvole a 2 o 3 vie di tipo ON OFF con tensione di alimentazione 230V

APERTURA

L'apertura della valvola viene comandata in funzione del set di lavoro e della temperatura dell'aria

CONSENSO DELL'ACQUA

Il controlledo della temperatura dell'acqua per il consenso all'apertura interessa solo configurazioni con valvole a 3 vie e resistenza elettrica.

In tali configurazioni verrà fatto un controllo della temperatura dell'acqua in caso di:

■ Riscaldamento con resistenza: il funzionamento della resistenza comporta una forzatura della ventilazione; è necessario quindi evitare l'eventuale passaggio di acqua troppo fredda nel terminale.

Post ventilazione dovuta allo spegnimento resistenza: mantenuta fino allo scadere del tempo stabilito,anche nel caso di cambio della modalità di funzionamento. Durante tale post ventilazione il consenso dell'acqua coincidera con quello visto per la ventilazione.

DISPLAY

L'indicazione di valvola attiva sul display sare data dal symbolo

RESISTENZA ELETTRICA

La resistenza elettrica è un dispositorio gestito come eventuale supporto nella fase di riscaldamento.

SELEZIONE

Se prevista dalla configurazione la resistenza può essere selezionata in riscaldamentotramite il tasto Sel

ATTIVAZIONE

L'utilizzo della resistenza elettrica, se selezionata da utente, viene utilizzata su chiamata del termostato in base alla temperatura ambiente

NB: l'attivazione comporta una forzatura della ventilazione

CONSENDELL'ACQUA

Il consenso per l'attivazione della resistenza è legato al controllo della temperature dell'acqua. Di seguito la logica di consenso relativa

Tale consenso non verrà dato nel caso di sonda dell'acqua non prevista o scollegata

DISPLAY

Il display visualizzerà le seguenti informazioni

Resistenza selezionata da utente: « simbolo fisso
Resistenza attiva: simbolo lampeggiante

ECONOMY

La funzione Economy prevede una correzione del setpoint di 2.5^ e una forzatura alla minima velocità disponibile per ridurre il funzionamento del terminale.

Raffreddamento: set + 2.5°C
■ Riscaldamento: set - 2.5°C

ATTIVAZIONE

La funzione è attivabile con la pressione del tasting

DISPLAY

Sul display la funzione Economy è individata da symbolo

CONTROLLO MINIMA TEMPERATUREA

Tale logica permette di controlling, con termostato spento, che la temperatura ambiente non scenda troppo, forzando eventualmente il terminale in modalità riscaldamento per il tempo necessario.

Se presente la resistenza elettrica alla verra utilizzata solo nel caso in cui fosse stata precedentemente selezionata come risorsa in Riscaldamento.

SELECTION

Il controllo Minima Temperatura è selezionabile, a termostato spento, con la pressione contemporanea dei tasti MODE La stessa combinazione di tasti disattiva tale funzionamento

ATTIVAZIONE

Se tale controlo è selezionato, il terminale si accenderà nel caso in cui la temperature ambiente scenda al di tutto dei 9^ .

Una volta riportata la temperatura sopra i 10^ il termostato ritornera nella situazione di Off.

NB: un eventuale Off da ingresso digitale inibirà tale logica.

DISPLAY

Il display visualizza le seguenti informazioni

Controllo Minima Temperatura selezionato: simbolo
Controllo Minima Temperatura attivo:indicazione DEFR

DEUMIDIFICA

La funzione di deumidifica, utilizzabile nella sola modalità raffreddamento, precede di far funzionare il terminale con lo scopo di ridurre del 10% l'umidità presente in ambiente al momento della selezione della funzione stessa

SELECTION

Il deumidifica è selezionabile/deselezionabile, in Raffreddamento,

con la pressione contemporanea dei tasti . Con sonda acqua non prevista (P04 = 0) o mancanza di sonda d'umidità remota nel caso di installations a bordo (P08 = 0) tale selezione non sare consentita. Se selezionata, la zona neutra per la commutazione automatica lato aria è forzata a 5^

LOGICA

Una volta selezionata, la logica di Deumidifica imposta come set di umidità da raggiungere l'umidità presente al momento della selezione meno il 10% . In caso di umidità ambiente inferiore al 40% il set di riferimento verrà impostato al 30% . La velocità di ventilazione verrà forzata alla minima o, nel caso di temperatura molto superiore al set impostato, alla media velocità

Dovendo portare l'umidità al valore impostato la ventilazione (e la valvola, se presente) verrà attivataanche nel caso in cui la temperature ambiente abbia più raggiunto il set relativo (visible sul display dal significolo 3. Nel caso si scenda troppo al di sotto di tale soglia tale logica verrà momentaneamente inibita.

CONSENSO DELL'ACQUA

Il consenso per l'attivazione della deumidifica è legato al controllo della temperatura dell'acqua. Di seguito la logica di consenso relativa

Il mancato consenso preve de l'inibizione momentanea della logica di deumidifica.

Lo stesso verrà fatto nel caso la sonda venga scollegata.

NB: una volta raggiunta l'umidità di riferimento o dato in Off il dato, la deumidifica verrà deselezionata

DISPLAY

Il display visualizza le seguenti informazioni:

Deumidifica attiva: symbolo acceso

■ Deumidifica momentaneamente inibita: symbolo

lampeggiante

ALLARMI

Il commande gestisce due tipologie di allarmi:

■ Allarmi Gravi: causano lo spegnimento forzato del termostato
■ Allarmi Non Gravi: non forzano lo spegnimento del termostato ma inibiscono eventuali funzionalità critiche

ALLARMIGRAVI

Cod. R01 = erre sonda esterna di temperatura dell'aria (se termostato installato a Bordo)
Cod. R02 = erre sonda interna di temperatura dell'aria (se termostato installato a Parete e sonda esterna di temperatura dell'aria sconnessa)

ALLARMINONGRAVI

Termostato OFF

Termostato ON

Cod. R03 = erre sonda di temperatura dell'acqua
Cod R04 = erre sonda umidità esterna (solo se sonda di temperatura remota installata)
Cod 805= errore sonda umidità interna

NB: l'indicazione del codice allarme è visualizzato solo con termostato spento

MODBUS

Il protocollo implementato nel dato è il Modbus RTU (9600, N, 8, 2) su RS485

FUNZIONI IMPLEMENTATE

0x03 : Read Holding Registers
0x04:Read Input Registers
0x10:WriteMultipleregisters

ECCEZIONI IMPLEMENTATE

Exception Code 02: Invalidate data address

LISTA PARAMETRI DI SUPERVISIONE

INDIRIZZO	REGISTRO	TIPO	U.D.M.
0	Stati	R	-
1	Velocità	R	-
2	Temperatura aria	R	[°C/10]
3	Umidità	R	%
4	Temperatura acqua	R	[°C/10]
5	P.O.: Configurazione	R	-
6	P.O5: Config. DIN	R	-
7	T. Setpoint attivo	R	[°C/10]
8	T. Setpoint utente	R	[°C/10]
9	Versione LCD	R	-
50	Digitali 1	R/W	-
51	-	R/W	-
52	Setpoint - Raffreddamento	R/W	[°C/10]
53	Setpoint - Riscaldamento	R/W	[°C/10]
54	Minimo Setpoint - Raffr.	R/W	[°C/10]
55	Massimo Setpoint - Raffr.	R/W	[°C/10]
56	Minimo Setpoint - Risc.	R/W	[°C/10]
57	Massimo Setpoint - Risc.	R/W	[°C/10]
58	Velocità	R/W	-
59	Correzione Economy	R/W	[°C/10]

DESCRIZIONE REGISTRI DI SOLA LETTURA [R]

■ Registro "STATI"

H
Bit 15	Bit 14	Bit 13	Bit 12	Bit 11	Bit 10	Bit 9	Bit 8
-	-	P04	Deum	P06	P07	DI2	DI1
L
Bit 7	Bit 6	Bit 5	Bit 4	Bit 3	Bit 2	Bit 1	Bit 0
Vh	Vc	Allarme	MinT	Eco	P01	S/W	On/Off

• On/Off: stato terminale (0: Off, 1=On)
• S/W: modalità di funzionamento (0: S=raffreddamento,1: W=riscaldamento)
• P01: parametro "installazione bordo/parete"
• Eco: logica Economy attiva
  Min.T: logica Minima Temperatura selezionata
• Allarme: indicazione generale di allarme (si attiva al manifestarsi di uno qualsiassi degli allarmi gestiti)
• Vc: stato uscita digitale Vc
• Vh: stato uscita digitale Vh
• DI1: valore logico ingresso dig.1 (lo stato fisico dell'ingresso dipende dalla logica associata)
• DI2: valore logico ingresso dig.2 (lo stato fisico dell'ingresso
  dipende dalla logica associata)
• P07: parametro "Logica DIN 2"
• P06: parametro "Logica DIN 1"
• Deum: deumidifica in funzione (0:no, 1:si)
• P04: parametro "sonda acqua prevista"

■ REGISTRO "VELOCITA": velocità alla quale sta funzionando il termina

• 0: nessuna ventilazione attiva
• 1: velocità superiminima
• 2: velocità minima
  -3:velocità media
• 4: velocità massima

■ REGISTRO "TEMPERATURA ARIA": temperatura ambiente letta dal commando e visualizzata a display (NB: tale temperatura corrisponde allalettura da sonda remota se commande a bordo nelle, nel caso di commando a parete e sonda remota scollegata,lettura della sonda interna)
■ REGISTRO "UMIDITA": umidità ambiente letta dal lavoro alla sonda relativa a quella di temperatura utilizzata
■ REGISTRO "TEMPERATURA ACQUA": temperatura dell'acqua letta alla sonda relativa (SW)
■ Registro "PQO": parametro "Configurazione lavoro"
- Registro "T. SETPOINT ATTIVO": setpoint utilizzato per la regolazione
- Registro "T. SETPOINT UTENTE": setpoint impostato da utente (potrebbe discostare dal setpoint attivo in seguito a correzioni per logiche di economy, ...o per utilizzo del setpoint da supervisione)
- Registro "VERSIONE LCD": definisce il tipo di comando e la versione software installata (0xHHSS: HH: carattere ASCII, SS:versione sw)

DESCRIZIONE REGISTRI DI LETTURA/SCRITTURA [R/W]

■ Registro "DIGITALI 1":

H
Bit 15	Bit 14	Bit 13	Bit 12	Bit 11	Bit 10	Bit 9	Bit 8
En.Vel	En.Min/Max	En.Set	En.MinT	En.ECO	En.RE	En.S/W	En.On/Off
L
Bit 7	Bit 6	Bit 5	Bit 4	Bit 3	Bit 2	Bit 1	Bit 0
-	-	Lock	MinT	Eco	RE	S/W	On/Off

• On/Off: On/Off da supervisione
• S/W: Modalità da supervisione (0: Raffreddamento, 1: Riscaldamento)
• RE: selezione Resistenza da supervisione
• Eco: ottivazione Economy da supervisione
• MinT.: attivazione controlo Minima Temperatura da supervisione
• Lock: blocco tastiera (0: non bloccata, 1: bloccata)
• En.On/Off :abilitazione controlo On/Off da supervisione
• En.S/W: abilitazione controllo modalità da supervisione
• En.RE: abilitazione selezione Resistenza Elettrica da supervisione
• En.ECO: abilitazione attivazione economy da supervisione
• En.MinT: abilitazione selezione logica di Minima Temperatura da supervisione
• En.Set: abilitazione forzatura setpoint da supervisione
• En.Min/Max:abilitazione soglie setpoint da supervisione
• En.Vel: abilitazione selezione velocità ventilatore da supervisione
  ■ Registro "SETPOINT - RAFFREDDAMENTO": setpoint da supervisione per la modalità Raffreddamento
  ■ Registro "SETPOINT - RISCALDAMENTO": setpoint da supervisione per la modalità Riscaldamento
  ■ Registro "MINIMO SETPOINT - RAFFR.": limite inferiore per setpoint in raffreddamento
  ■ Registro "MASSIMO SETPOINT - RAFFR.": limite superiore per setpoint in raffreddamento
• Registro "MINIMO SETPOINT - RISC.": limite inferiore per setpoint in riscaldamento
  ■ Registro "MASSIMO SETPOINT - RISC.": limite superiore per setpoint in riscaldamento
• Registro "VELOCITA": selezione velocità ventilatori da supervisore
• Registro "CORREZIONE ECONOMY": correzione setpoint nel caso di economy da supervisore (tale correzione vieneolta od aggiunta al setpoint in base alla modalità di funzionamento)

PROCEDURE DI AUTODIAGNOSI

Tale procedura permette di verificare il corretto funzionamento delle singole uscite del lavoro stesso.

Per eseguire tale procedura seguire leindicazioni sotto riportate:

• Mettere in Off il termostato

Premere contemporaneamente i tasti SEL MODE

Utilizzare i tasti per modificare il valore del display fino al valore di password per la autodiagnosi (030) e premere

Verrà visualizzata la segunte schermata:

Premere il tasting per accendere in successione le varie uscite del termostato.

Simbolo	Azionamento	Morsetti
兴	Velocità superiminima	N-V0
-	Velocità minima	N-V1
-	Velocità media	N-V2
-	Velocità massima	N-V3
兴	Valvola	N-Vc
兴	Resistenza Seconda valvola	N-Vh
nessun symbolo	Nessuna uscita attiva

È possibile verificare, una ad una, le uscite del controlo elettronico osservando il relative componente (valvola, ventilatore.) o verificando la presenza di una tensione di 230 V ai morsetti corrispondenti.

■ premere il tasto per uscire alla procedura di autodiagnosi (dopo alcuni minuti il termostato uscirà automaticamente comunique).

SCHEDA ELETTRONICA (VEDI FIGURA 6)

Dove

Vc	Valvola
Vh	Valvola Caldo / Resistenza
V0	Vel(superiminima
V1	Vel. minima
V2	Vel. media
V3	Vel. massima
N	Neutro
L	Fase
PE	Terra
A-B-GND	RS 485
SU	Sonda umidità remota
SW	Sonda acqua
SA	Sonda aria remota
DI1	Ingresso dig.1
CI12	Comune DI1-2
DI2	Ingresso dig.2

NB:

Per collegamenti di potenza utilizzare cavo sezione 1mm^2
Per ingressi digitali utilizzato cavo tipo AWG 24
Per prolongamenti sono e RS485'utilizzare cavo schermato tipo AWG 24

SCHEMI ELETTRICI

(Vedi allegato Schemi Elettrici)

Tabella Unità/Schemi

UNITA'	TIPO	CONFIGURAIZIONE	SCHEMA
FWL-M-V	-	1-2-3-13-14-15-25-26-27-31-32-33	FC66002554
		7-8-9-19-20-21-37	FC66002555
FWB	-	4-5-6-16-17-18-28-29-30-34-35-36	UT66000887
		10-11-12-22-23-24-38	UT66000890
FWD	04/12	1-2-3-13-14-15-25-26-27-31-32-33	UT66000889
		7-8-9-19-20-21-37	UT66000892
	06/12 3PH	7-8-9-19-20-21-37	UT66000894
	16/18	1-2-3-13-14-15-25-26-27-31-32-33	UT66000888
		7-8-9-19-20-21-37	UT66000891
	16/18 3PH	7-8-9-19-20-21-37	UT66000893
EPIMSB6	FWL-M-V	-	FC66002557
	FWB	-
	FWD	-

SCHEMI ELETTRICI

(Vedi allegato Schemi Elettrici)

Tabella Configurazioni/Schemi

Legenda dei symboli degli schemi elettrici:

Vo	Velocità Superminima
V1	Velocità Minima
V2	Velocità Media
V3	Velocità Massima
L	Fase
PE	Terra
N	Neutro
RE	Resistenza Elettrica
SW	Sonda Acqua
SA	Sonda Aria
SU	Sonda Umidità
BK	Nero (Vel. Massima)
BU	Blu (Vel. Media)
RD	Rosso(Vel. Superminima/Minima)
WH	Bianco (comune)
GY	Grigio
BN	Marrone (Vel Minima)
GN	Verde
YE	Giallo
MS	Microinterrottore Flap
DI1	Ingresso digitale 1
DI2	Ingresso digitale 2
CI12	Comune ingressi digitali
A/B/GND	RS 485
F	Fusibile (non fornito)
IL	Interruttore di linea (non fornito)
CN	Morsettiera Terminale
RHC	Selettore remoto Riscald./Raffredd.
EXT	Contatto ON OFF remoto
EPIMSB6	Scheda di potenza per gestire 4 terminali
EPIB6	Scheda di potenza per unità tipo FWD
M	Motore Ventilatore
VHC	Valvola solenoide Raffr./Risc.
VC	Valvola solenoide Raffreddamento
VH	Valvola solenoide Riscaldamento
TSA	Termostato di sicurezza automatico
TSM	Termofusibile di sicurezza
SC	Scatola cablaggi
......	Collegamenti elettrici a cura dell'installatore
ECONOMY	Selettore remoto COMFORT / ECONOMY

INSTALLAZIONE COMANDO A PARETE

NB: per l'installazione del commando a parete è consigliabile l'utilizzo di una scatola elettrica, dietro al commando, per l'alloggiamo del dei cavi.

NB: prima dell'installazione rimuovere, con cautela, la pellicola protettiva del display; la rimozione della pellicola può provocare la comparsa di aloni scuri sul display che scompaiano dopo alcuni secondi e non sono indice di difettosità del commando.

ISTRUZIONI PER IL MONTAGGIO A PARETE

1. Togliere la vite di chiusura del commando (FIGURA 8).
2. In caso di utilizzo di una scatola da incasso portafrutti 503, passare i caviattraverso la feritoia della base del comando edutilizzare per il fissaggio gli apposti fori.
3. Altrimenti forare la parete dove si vuole installare il dato, in corrispondenza delle asole di fissaggio (5 x 8 mm) poste nella base del dato; passare i cavi atraverso la feritoia della base e fissarla con delle viti alla parete (precedenze forata) (FIGURA 9).
4. Eseguire i collegamenti elettrici sulla morsettiera del terminale seguendo lo schema elettrico relativivo.
5. Richiudere il dato utilizzato la vite tota nel punto 1.

DATI TECHNICI

Alimentazione	90-250Vac 50/60Hz
	Potenza 8W
	Fusibile di protezione: 500mA ridardato
Temp. Funzionamento	Range 0-50°C
Temp. Stoccaggio	Range -10-60°C
Relè	Normal Open 5A @ 240V (Resistivo)
	Isolamento: distance bobina-contatti 8mm
	4000V dielettrico bobina-relè
	Temperatura ambiente max.: 105°C
Connettori	250V 10A
Ingressi digitali	Contatto pulito
	Currente di chiusura 2mA
	Max resistenza di chiusura 50 Ohm
Ingressi analogici	Sonde di Temperatura ed umidità relativiva
Uscite di potenza	Relè (vedi sopra)
Sonde di Temperatura	Sonde NTC 10K Ohm @25°C
	Range -25-100°C
Sonde di umidità	Sonda di tipo resistive
	Range 20-90%RH

GENERAL CHARACTERISTICS

La resistenza elettrica è un dispositorio gestito come eventuale supporto nella fase di riscaldamento.

KEUZE
