HASZNÁLATI ÚTMUTATÓ FWEC2 DAIKIN

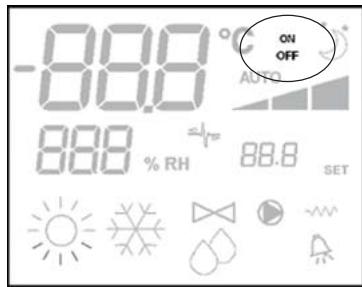

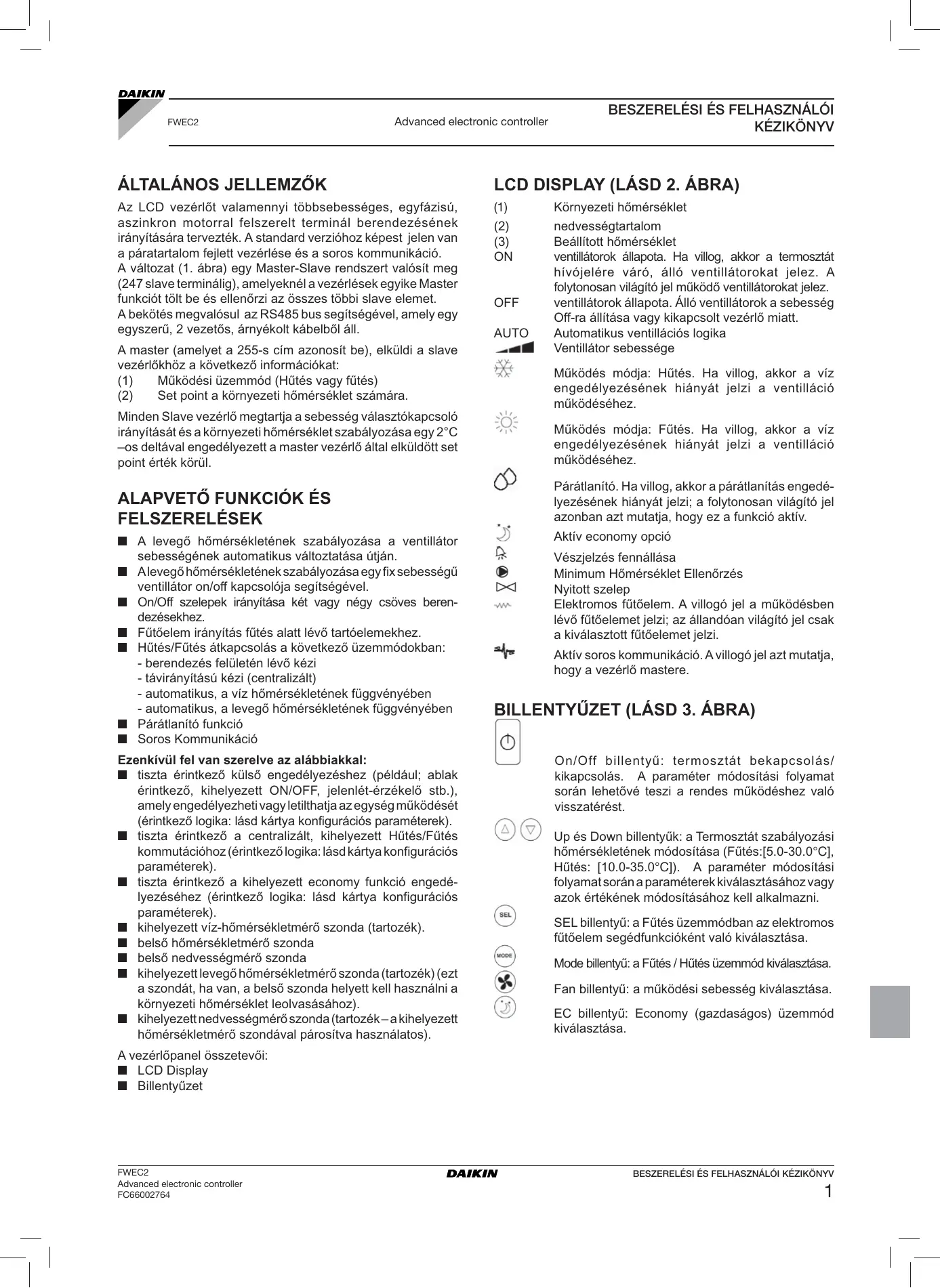

LCD DISPLAY (LÁSD 2. ÁBRA) Az LCD vezérlőt valamennyi többsebességes, egyfázisú, aszinkron motorral felszerelt terminál berendezésének irányítására tervezték. A standard verzióhoz képest jelen van a páratartalom fejlett vezérlése és a soros kommunikáció. A változat (1. ábra) egy Master-Slave rendszert valósít meg (247 slave terminálig), amelyeknél a vezérlések egyike Master funkciót tölt be és ellenőrzi az összes többi slave elemet. A bekötés megvalósul az RS485 bus segítségével, amely egy egyszerű, 2 vezetős, árnyékolt kábelből áll. (1) Környezeti hőmérséklet (2) (3)

nedvességtartalom Beállított hőmérséklet ventillátorok állapota. Ha villog, akkor a termosztát hívójelére váró, álló ventillátorokat jelez. A folytonosan világító jel működő ventillátorokat jelez. ventillátorok állapota. Álló ventillátorok a sebesség Off-ra állítása vagy kikapcsolt vezérlő miatt. Automatikus ventillációs logika Ventillátor sebessége A master (amelyet a 255-s cím azonosít be), elküldi a slave vezérlőkhöz a következő információkat: (1) Működési üzemmód (Hűtés vagy fűtés) (2) Set point a környezeti hőmérséklet számára. OFF AUTO Működés módja: Hűtés. Ha villog, akkor a víz engedélyezésének hiányát jelzi a ventilláció működéséhez. Minden Slave vezérlő megtartja a sebesség választókapcsoló irányítását és a környezeti hőmérséklet szabályozása egy 2°C –os deltával engedélyezett a master vezérlő által elküldött set point érték körül. Működés módja: Fűtés. Ha villog, akkor a víz engedélyezésének hiányát jelzi a ventilláció működéséhez.

ALAPVETŐ FUNKCIÓK ÉS

FELSZERELÉSEK Párátlanító. Ha villog, akkor a párátlanítás engedélyezésének hiányát jelzi; a folytonosan világító jel azonban azt mutatja, hogy ez a funkció aktív. ■ A levegő hőmérsékletének szabályozása a ventillátor sebességének automatikus változtatása útján. ■ A levegő hőmérsékletének szabályozása egy fix sebességű ventillátor on/off kapcsolója segítségével. ■ On/Off szelepek irányítása két vagy négy csöves berendezésekhez. ■ Fűtőelem irányítás fűtés alatt lévő tartóelemekhez. ■ Hűtés/Fűtés átkapcsolás a következő üzemmódokban: - berendezés felületén lévő kézi - távirányítású kézi (centralizált) - automatikus, a víz hőmérsékletének függvényében - automatikus, a levegő hőmérsékletének függvényében ■ Párátlanító funkció ■ Soros Kommunikáció Ezenkívül fel van szerelve az alábbiakkal: ■ tiszta érintkező külső engedélyezéshez (például; ablak érintkező, kihelyezett ON/OFF, jelenlét-érzékelő stb.), amely engedélyezheti vagy letilthatja az egység működését (érintkező logika: lásd kártya konfigurációs paraméterek). ■ tiszta érintkező a centralizált, kihelyezett Hűtés/Fűtés kommutációhoz (érintkező logika: lásd kártya konfigurációs paraméterek). ■ tiszta érintkező a kihelyezett economy funkció engedélyezéséhez (érintkező logika: lásd kártya konfigurációs paraméterek). ■ kihelyezett víz-hőmérsékletmérő szonda (tartozék). ■ belső hőmérsékletmérő szonda ■ belső nedvességmérő szonda ■ kihelyezett levegő hőmérsékletmérő szonda (tartozék) (ezt a szondát, ha van, a belső szonda helyett kell használni a környezeti hőmérséklet leolvasásához). ■ kihelyezett nedvességmérő szonda (tartozék – a kihelyezett hőmérsékletmérő szondával párosítva használatos). Aktív economy opció Vészjelzés fennállása Minimum Hőmérséklet Ellenőrzés Nyitott szelep Elektromos fűtőelem. A villogó jel a működésben lévő fűtőelemet jelzi; az állandóan világító jel csak a kiválasztott fűtőelemet jelzi. Aktív soros kommunikáció. A villogó jel azt mutatja, hogy a vezérlő mastere. BILLENTYŰZET (LÁSD 3. ÁBRA) On/Off billentyű: termosztát bekapcsolás/ kikapcsolás. A paraméter módosítási folyamat során lehetővé teszi a rendes működéshez való visszatérést. Up és Down billentyűk: a Termosztát szabályozási hőmérsékletének módosítása (Fűtés:[5.0-30.0°C], Hűtés: [10.0-35.0°C]). A paraméter módosítási folyamat során a paraméterek kiválasztásához vagy azok értékének módosításához kell alkalmazni. SEL billentyű: a Fűtés üzemmódban az elektromos fűtőelem segédfunkcióként való kiválasztása. Mode billentyű: a Fűtés / Hűtés üzemmód kiválasztása. Fan billentyű: a működési sebesség kiválasztása. EC billentyű: Economy (gazdaságos) üzemmód kiválasztása. A vezérlőpanel összetevői: ■ LCD Display ■ Billentyűzet FWEC2 Advanced electronic controller FC66002764 BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV

Termosztát Off pozícióban: hozzáférés a paraméter konfigurációs folyamathoz Termosztát On pozícióban: a víz hőmérsékletének pillanatnyi megjelenítése ■ Állítsa az Off módba a termosztátot Levegő Minimum Hőmérséklet funkció kiválasztása Párátlanítás kiválasztása ■ Nyomja be egyidejűleg a billentyűket

KÁRTYA KONFIGURÁCIÓJA

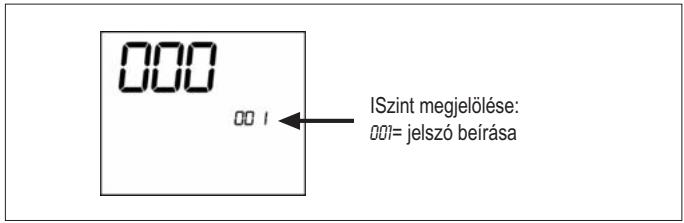

ISzint megjelölése: 001= jelszó beírása LA kártya konfigurálható az irányítandó terminál/berendezés típusa alapján, néhány paraméter módosítása útján.

■ P00 = vezérlő konfigurációja (lásd “Előírt Konfigurációk”) az irányítandó terminál típusának kiválasztásához. ■ P01 = a vezérlő beszerelési típusa -000: terminál felületén -001: falon ■ P02 = Modbus cím (ilyen paraméter módosításának aktívvá tételéhez (kivéve a belső átmenet esetét a értékek között), le kell kapcsolni és visszakapcsolni a tápellátást a programozás végén) -0: a soros kommunikáció letiltva -1-247: slave -255: master ■ P03 = semleges zóna [20-50°C/10]; a levegő hőmérsékletének függvényében, automatikus hűtés/ fűtés átkapcsolással jellemzett konfigurációk esetén használt paraméter. ■ P04 = Vízszonda -0: nem előírt -1: előírt Abeállított érték alapján történik a vonatkozó szonda vészjelző és az elektromos fűtőelem bekapcsolásának irányítása. ■ P05 = 1. és 2. digitális bemenetek használati konfigurációs logika: - 0: DIN1 = DIN2 = - 1: DIN1 = DIN2 = OnOff - 2: DIN1 = Nyár/Tél DIN2 = - 3: DIN1 = Eco DIN2 = - 4: DIN1 = Nyár/Tél DIN2 = On/Off - 5: DIN1 = Eco DIN2 = On/Off - 6: DIN1 = Nyár/Tél DIN2 = Eco ■ P06 = 1. digitális bemenet használati logika: - 0: [nyitott/zárt] = [Hűtés/Fűtés] = [-/ECO] - 1: [nyitott/zárt] = [Fűtés/Hűtés] = [ECO/-] ■ P07 = 2. digitális bemenet használati logika: - 0: [nyitott/zárt] = [Off/On] = [-/ECO] - 1: [nyitott/zárt] = [On/Off] = [ECO/-] ■ P08 = Kihelyezett nedvességmérő szonda - 0 : nem előírt - 1 : előírt A beállított érték alapján valósul meg a vonatkozó szonda vészjelző irányítása. BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV

■ Használja a display érték módosításához a billentyűket a 10-es jelszó értékig, majd nyomja be a Ha ez helyes, akkor belép a paraméterekhez Kiválasztott paraméter értéke Kiválasztott paraméter: P...

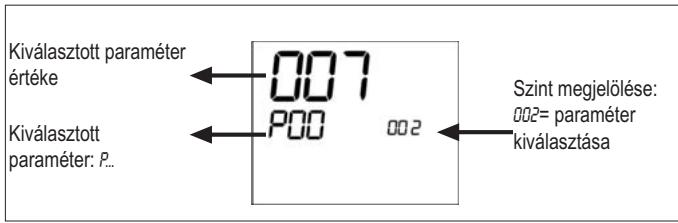

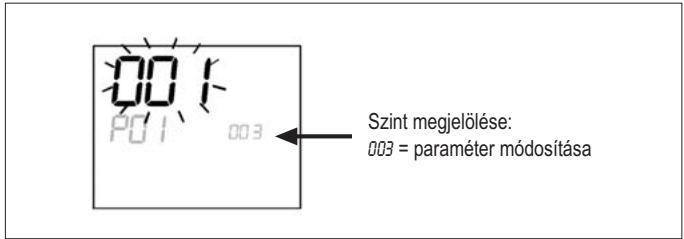

Szint megjelölése: 002= paraméter kiválasztása billentyűket a különféle paraméterek ■ Használja a futtatásához (lásd a fentiekben leírt “Paraméterek Listája”-t). ■ Nyomja be a a paraméter módosításának aktiválásához (az érték villogni kezd). Szint megjelölése: 003 = paraméter módosítása ■ Használja a ■ Nyomja be a billentyűket az érték módosításához a beállított, új érték elmentéséhez vagy a módosítás törléséhez ■ Az érintett paraméterek módosításának befejezése után nyomja be a billentyűt a folyamatból való kilépéshez MEGJ.: A paraméterezési folyamat egy korlátozott időtartammal rendelkezik. E periódus eltelte után (körülbelül 2 perc) a termosztát az Off állapotba kerül és csak az elmentett módosításokat őrzi meg. FWEC2 Advanced electronic controller FC66002764 ELŐÍRT KONFIGURÁCIÓK (P00 PARAMÉTER)

Az LCD vezérlőt a rendszer típusa alapján különféle módokban lehet konfigurálni. A különféle konfigurációk a P00 paraméter megfelelő konfigurálása útján érhetők el (lásd a vezérlő paramétereinek konfigurációs folyamatát).

Berendezés csövei: 2 Szelep: nincs Fűtőelem: nincs Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: helyi KÉZI

Berendezés csövei: 2 Szelep: nincs Fűtőelem: nincs Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: távoli KÉZI

Berendezés csövei: 2 Szelep: nincs Fűtőelem: nincs Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: AUTOMATIKUS VÍZ oldalon

Berendezés csövei: 2 Szelep: nincs Fűtőelem: nincs Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: helyi KÉZI

Berendezés csövei: 2 Szelep: nincs Fűtőelem: nincs Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: távoli KÉZI

Berendezés csövei: 2 Szelep: nincs Fűtőelem: nincs Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: AUTOMATIKUS VÍZ oldalon

Berendezés csövei: 2 Szelep: nincs Fűtőelem: igen Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: helyi KÉZI

Berendezés csövei: 2 Szelep: nincs Fűtőelem: igen Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: távoli KÉZI FWEC2 Advanced electronic controller FC66002764 Berendezés csövei: 2 Szelep: nincs Fűtőelem: igen Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: AUTOMATIKUS LEVEGŐ oldalon

Berendezés csövei: 2 Szelep: nincs Fűtőelem: igen Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: helyi KÉZI

Berendezés csövei: 2 Szelep: nincs Fűtőelem: igen Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: távoli KÉZI

Berendezés csövei: 2 Szelep: nincs Fűtőelem: igen Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: AUTOMATIKUS LEVEGŐ oldalon

Berendezés csövei: 2 Szelep: 2/3 utas Fűtőelem: nincs Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: helyi KÉZI

Berendezés csövei: 2 Szelep: 2/3 utas Fűtőelem: nincs Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: távoli KÉZI

Berendezés csövei: 2 Szelep: 2/3 utas Fűtőelem: nincs Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: AUTOMATIKUS VÍZ oldalon

Berendezés csövei: 2 Szelep: 2/3 utas Fűtőelem: nincs Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: helyi KÉZI

Berendezés csövei: 2 Szelep: 2/3 utas Fűtőelem: nincs Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: távoli KÉZI BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV

Berendezés csövei: 2 Szelep: 2/3 utas Fűtőelem: nincs Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: AUTOMATIKUS VÍZ oldalon

Berendezés csövei: 2 Szelep: 3 utas Fűtőelem: igen Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: helyi KÉZI

Berendezés csövei: 2 Szelep: 3 utas Fűtőelem: igen Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: távoli KÉZI

Berendezés csövei: 2 Szelep: 3 utas Fűtőelem: igen Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: AUTOMATIKUS LEVEGŐ oldalon

Berendezés csövei: 2 Szelep: 3 utas Fűtőelem: igen Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: helyi KÉZI

Berendezés csövei: 2 Szelep: 3 utas Fűtőelem: igen Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: távoli KÉZI

Berendezés csövei: 2 Szelep: 3 utas Fűtőelem: igen Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: AUTOMATIKUS LEVEGŐ oldalon

Berendezés csövei: 4 Szelep: nincs Fűtőelem: nincs Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: helyi KÉZI Berendezés csövei: 4 Szelep: nincs Fűtőelem: nincs Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: távoli KÉZI

Berendezés csövei: 4 Szelep: nincs Fűtőelem: nincs Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: AUTOMATIKUS LEVEGŐ oldalon

Berendezés csövei: 4 Szelep: nincs Fűtőelem: nincs Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: helyi KÉZI

Berendezés csövei: 4 Szelep: nincs Fűtőelem: nincs Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: távoli KÉZI

Berendezés csövei: 4 Szelep: nincs Fűtőelem: nincs Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: AUTOMATIKUS LEVEGŐ oldalon

Berendezés csövei: 4 Szelep: 2/3 utas Fűtőelem: nincs Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: helyi KÉZI

Berendezés csövei: 4 Szelep: 2/3 utas Fűtőelem: nincs Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: távoli KÉZI

Berendezés csövei: 4 Szelep: 2/3 utas Fűtőelem: nincs Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: AUTOMATIKUS LEVEGŐ oldalon

Berendezés csövei: 4 Szelep: 2/3 utas Fűtőelem: nincs Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: helyi KÉZI FWEC2 Advanced electronic controller FC66002764 ELŐÍRT KONFIGURÁCIÓK (P00 PARAMÉTER) LOGIKÁK

HŰTÉS/FŰTÉS ÁTKAPCSOLÁS A termosztáton 4 különböző üzemmód kiválasztási logika létezik, amelyek a vezérlőn beállított konfiguráció alapján vannak meghatározva:

Berendezés csövei: 4 Szelep: 2/3 utas Fűtőelem: nincs Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: távoli KÉZI

Berendezés csövei: 4 Szelep: 2/3 utas Fűtőelem: nincs Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: AUTOMATIKUS LEVEGŐ oldalon

1. Helyi: a felhasználó választja ki a

sával billentyű benyomá-

2. Távoli: az DI1. Digitális Bemenet állapotának függvényében

(érintkezős logika: lásd kártya konfigurációs paraméterek)

3. A víz hőmérsékletének függvényében

Berendezés csövei: 4 Szelep: nincs Fűtőelem: igen Ventillációs sebesség: 3 Nyár/tél átkapcsoló logika: helyi KÉZI MEGJ.: a vízszonda vészjelzés esetén a módozat ellenőrzése átmenetileg visszatér a Helyi módozatba

4. A levegő hőmérsékletének függvényében:

Berendezés csövei: 4 Szelep: nincs Fűtőelem: igen Ventillációs sebesség: 4 Nyár/tél átkapcsoló logika: helyi KÉZI

Levego hom. Tél ahol: ■ Set a nyilakkal beállított hőmérséklet ■ ZN a semleges zóna (P03 paraméter) Csatlakoztatás az RS485 kommunikációs hálózathoz. A Bus típusú, kommunikációs hálózat egy egyszerű, 2 vezetős, árnyékolt kábelből áll, amely közvetlenül a vezérlők RS485 soros portjaihoz van bekötve (A, B és GND szorítók). “A hálózat kialakításához AWG 24 (0,511 mm átm.) kábelt használjon” A termosztát üzemmódját a jelölik a display-en. A kommunikációs hálózatnak a következő, általános struktúrával kell rendelkeznie (4. ábra). A “MASTER-SLAVE” változat esetén be kell szerelni egy végellenállást mindkét vezérlőre a hálózat végződéseinél. MŰKÖDÉSI SEBESSÉG KIVÁLASZTÁSA MEGJ.: (1) Vegye figyelembe a csatlakozás polaritását: A(-) és B(+) jelöléssel (2) Kerülje a földhurkokat (földelő árnyékolás csak az egyik végződésnél)

AWG24 árnyékolt kábelt használjon A kommunikációs hálózathoz javasolt színek: A (-) Barna szín; B (+) Sárga szín (hűtés) és a (fűtés) jelek VENTILLÁCIÓ Az ellenőrző rendszer 3 vagy 4 sebességgel rendelkező terminálokat irányíthat A Fan billentyű használatával a következő sebességek közül lehet választani: ■ Automatikus Seb.: a beállított és a környezeti levegő hőmérsékletének függvényében. 3 sebességes konfigurációknál ahol: 1 = minimum sebesség 2 = közepes sebesség 3 = maximum sebesség

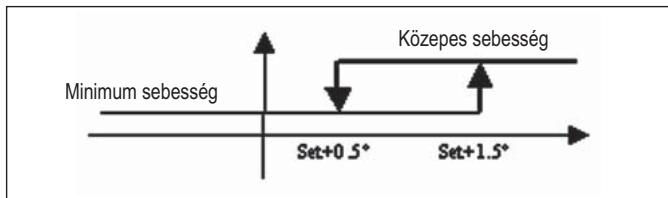

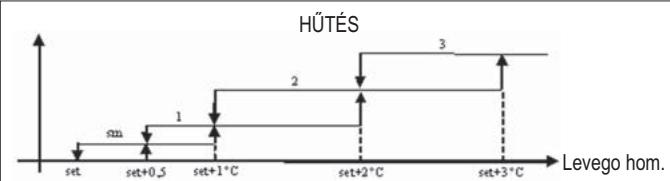

LOGIKÁK 4 sebességes konfigurációknál ahol: sm = szuperminimum sebesség 1 = minimum sebesség 2 = közepes sebesség 3 = maximum sebesség

A rendes ventillációs logikát figyelmen kívül hagyja az olyan különleges kényszerműködések esetén, amelyek szükségessé válhatnak a hőmérsékletnek vagy a terminál működésének helyes ellenőrzéséhez. Lehetnek:

Levego hom. MEGJ.: a 4 sebesség és szelepes konfigurációknál a fűtés melletti ventilláció 0.5°C –kal késleltetve van azért, hogy lehetővé tegye a természetes hőáramlás első fázisát. Hűtésnél: ■ A gép felületén lévő vezérlővel (P01 = 0) és szelepes konfigurációval: a rendelkezésre álló, minimum sebességet megtartja az elért hőmérsékleten is. ■ A felületen lévő vezérővel és szelep nélküli konfigurációkkal: minden 10 perces ventillátor leállás után egy 2 perces mosást végez közepes sebességen azért, hogy lehetővé tegye a levegőszonda számára a környezeti hőmérséklet pontosabb leolvasását. Fűtésnél ■ Aktív fűtőelemmel: kényszeríti a ventillációt közepes hőmérsékleten. ■ A fűtőelem kikapcsolása után: 2 percen keresztül megtart egy utóventillációt a közepes sebességen. (MEGJ.: ezt a ventillációt befejezi akkor is, ha a termosztát kikapcsol vagy a hűtés üzemmódba kapcsol át.). DISPLAY A display megjeleníti a ventillátor állapotát ■ Kikapcsolt seb. Csak fűtésnél és 4 sebességes konfigurációknál választható ki, a terminált csak természetes hőáramlás módban működteti.

Szuperminimum seb. Csak 4 sebességeskonfigurációknál választható ki, fix sebességként a szuperminimumot alkalmazza.

Maximum seb. ■ Villogó On: ventillátor standby állapotban ■ Állandó On fisso: bekapcsolt ventillátor ■ OFF: kikapcsolt ventillátor csak a természetes hőáramlás üzemmódban való működéshez MEGJ.: Fix sebesség esetén a ventillátor aktiválási logika azonos lesz az automatikus logikával.

A ventilláció működését a berendezés vízhőmérsékletét ellenőrző rendszer korlátozza. A munka üzemmód alapján különféle engedélyezési küszöbértékek lesznek fűtésnél és hűtésnél.

és az aktív vagy kiválasztott működés sebességét (az “automatikus” logika esetleges megjelölésével) (stand-by állapotban lévő ventillátor esetén).

Víz hom. Ezen engedélyezés hiányát, a termosztát behívására, az aktív vagy üzemmód jel villogásával a display-en kijelzi Ezt az engedélyt figyelmen kívül hagyja az alábbi esetekben: ■ Nem előírt vízszondánál (P04 = 0) vagy kicsatlakoztatás miatti vészjelzésnél. ■ Hűtésnél 4 csöves konfigurációknál. BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV

MEGJ.: amennyiben az aktív sebesség különbözik a felhasználó által kiválasztott sebességtől (kényszerműködés esetén), a Fan billentyű első benyomása ezutóbbit fogja megjeleníteni; az ezt követő benyomása megváltoztatja ezt a beállítást. FWEC2 Advanced electronic controller FC66002764 SZELEP Az ellenőrző rendszer ON/OFF típusú, 2 vagy 3 utas szelepeket, 230 V-os aktuátor tápfeszültséggel irányíthat. NYITÁS A szelep nyitását a munka-beállítás és a levegő hőmérséklete függvényében vezérli.

Levego hom. Az elektromos fűtőelem használata, ha azt a felhasználó kiválasztja, a környezeti hőmérséklet alapján a termosztát behívására történik meg. MEGJ.: az aktiválás a ventilláció kényszerműködését váltja ki

A fűtőelem aktiválásának engedélyezése a víz hőmérsékletének ellenőrzéséhez kötődik. A következőkben a relatív engedélyezési logika Ez az engedélyezés nem valósul meg abban az esetben, ha a vízszonda nincs előírva vagy ki van csatlakoztatva

A víz hőmérsékletének ellenőrzése a nyitás engedélyezéséhez csak 3 utas szelepes és elektromos fűtőelemes konfigurációkat érint. Ilyen konfigurációknál a víz hőmérsékletének ellenőrzését az alábbi esetekben végzi el: ■ Fűtés fűtőelemmel: a fűtőelem működése a ventilláció kényszerműködésével jár együtt; ezért tehát kerülni kell a túlságosan hideg víz bejutását a terminálba. Víz hom. DISPLAY A display megjeleníti a következő információkat ■ Felhasználó által kiválasztott fűtőelem: állandó ■ Aktív fűtőelem: villogó jel jel ECONOMY Az Economy funkció lehetővé teszi a 2.5°C –os alapbeállítás javítását és egy kényszerműködtetést a rendelkezésre álló, minimum sebességen a terminál működésének csökkentéséhez. ■ Hűtés: set + 2.5°C ■ Fűtés: set -2.5°C

A funkció aktiválható a …billentyű benyomásával. Víz hom. DISPLAY A display-en az Economy funkciót a …jel mutatja ■ A fűtőelem kikapcsolását követő utóventilláció: fennáll a meghatározott idő elteltéig, még az üzemmód cseréje esetén is, az utóventilláció folyamán a víz engedélyezése meg fog egyezni a ventilláció számára leírtakkal. DISPLAY Az aktív szelep kijelzés a display-en a MINIMUM HŐMÉRSÉKLET ELLENŐRZÉS jelből adódik.

Az elektromos fűtőelem egy olyan szerkezet, amely a fűtési fázisban esetleges tartalék elemként van fenntartva.

Ha a konfiguráció tartalmazza a fűtőelem használatát, akkor azt a Sel Ez a logika lehetővé teszi annak ellenőrzését, kikapcsolt termosztát mellett, hogy a környezeti hőmérséklet túlságosan ne csökkenjen le, a fűtés üzemmódba kényszerítve a terminált a szükséges időtartamra. Ha az elektromos fűtőelem rendelkezésre áll, azt csak abban az esetben lehet felhasználni, ha azt korábban már forrásként a Fűtés módban kiválasztották.

A Minimum Hőmérséklet ellenőrzés kiválasztható, kikapcsolt billentyűvel lehet kiválasztani fűtésnél. termosztát mellett, a billentyűk egyidejű benyomásával. Ugyanaz a billentyű-kombináció kikapcsolja ezt a működést.

Ha ez az ellenőrzés ki van választva, akkor a terminál abban az esetben kapcsol be, amikor a környezeti hőmérséklet 9°C Levego hom. FWEC2 Advanced electronic controller FC66002764 alá csökken. BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV

A párátlanító aktiválásának engedélyezése a víz hőmérsékletének ellenőrzéséhez kötődik. A következőkben a relatívengedélyezési logika Miután a hőmérsékletet 10°C fölé emelik, a termosztát visszatér az Off helyzetbe. MEGJ.: a digitális bemenetről egy esetleges Off letiltja ezt a logikát. DISPLAY A display a következő információkat jeleníti meg ■ Kiválasztott Minimum Hőmérséklet ellenőrzés: jel ■ Aktív Minimum Hőmérséklet ellenőrzés: DEFR jelölés. Víz hom. Az engedélyezés elmaradása a párátlanító logika pillanatnyi letiltását váltja ki. Ugyanez következik be abban az esetben is, ha a szondát kicsatlakoztatják. MEGJ.: amikor elérte a hivatkozási nedvességtartalmat vagy a vezérlőt Off állásba helyezték, a párátlanító kikapcsol. DISPLAY A display a következő információkat jeleníti meg: ■ Aktív párátlanító: világító jel

A csak hűtési üzemmódban használható, párátlanító funkció lehetővé teszi a terminál működtetését azzal a céllal, hogy lecsökkentse 10%-kal a funkció kiválasztásának pillanatában a környezetben lévő páratartalmat.

■ Pillanatnyilag letiltott párátlanító: villogó A párátlanító kiválasztható/kikapcsolható Hűtésnél a gombok egyidejű benyomásával. Ha nincs vízszonda (P04=0) vagy kihelyezett nedvességmérő szonda hiányában felületi beszerelések esetén (P08=0) ez a kiválasztás nem engedélyezett. Ha ki van választva, a semleges zóna a levegő oldali automatikus átkapcsoláshoz 5°-ra kényszerül. LOGIKA A Párátlanító logika a kiválasztása után beállítja az elérendő nedvességtartalom alapállapotnak a kiválasztás pillanatában fennálló nedvességtartalom mínusz 10% értéket. 40%-nál alacsonyabb környezeti nedvességtartalom esetén a hivatkozási alapállapotot 30%-ra fogja beállítani. A ventillációs sebesség a minimum sebességre, vagy a beállított alapállapotnál jóval magasabb hőmérséklet esetén közepes sebességre kényszerül. jel

A vezérlő két vészjelzés típust kezel: ■ Súlyos Vészjelzések: a termosztát kényszer-kikapcsolását okozzák ■ Nem Súlyos Vészjelzések: nem kényszerítik a termosztát kikapcsolását, de az esetleges kritikus működéseket letiltják

Codice allarme Közepes sebesség Minimum sebesség Minekután vissza kell állítani a nedvességtartalmat a beállított értékre, a ventilláció (és a szelep, ha van) abban az esetben is aktiválva lesz, amikor a környezeti hőmérséklet már elérte a vonatkozó alaphelyzetet (látható a display-en a 3. jelnél.). Amennyiben túlságosan e küszöbérték alá ereszkedik, a logika pillanatnyilag letiltásra kerül. ■ Cod. A01 = levegő hőmérsékleti külső szonda hiba (ha a termosztát a Készülék felületére van szerelve) ■ Cod. A02 = levegő hőmérsékleti belső szonda hiba (ha a termosztát a Falra van szerelve és ha a levegő hőmérsékleti külső szonda ki van csatlakoztatva) Tiltott Levego hom. BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV

CSAK LEOLVASÁSI REGISZTRÁLÁSOK LEÍRÁSA [R] ■ “Állapotok” regisztrálása

Termosztát OFF Termosztát ON ■ Cod. A03 = víz hőmérsékleti szonda hiba ■ Cod. A04 = külső nedvességmérő szonda hiba (csak ha beépített, kihelyezett hőmérsékleti szonda) ■ Cod. A05 = belső nedvességmérő szonda hiba MEGJ.: a vészjelzés kód csak kikapcsolt termosztát esetén kerül megjelenítésre. MODBUS A vezérlőben megvalósított protokoll Modbus RTU (9600, N, 8 2) az RS485-n

T. Felhasználó Setpoint

Allarme MinT Eco P01 S/W On/Off On/Off: terminál állapot (0: Off, 1=On) S/W: működési módozat (0: S=hűtés,1:W=fűtés) P01: “gépfelületi/fali beépítés” paraméter Eco: aktív Economy logika Min.T: kiválasztott Minimum Hőmérséklet logika Vészjelző: általános vészjelző mutató (az irányított vészjelzők bármelyikének bekapcsolásánál aktiválódik) Vc: digitális kimeneti állapot Vc Vh: digitális kimeneti állapot Vh DI1: dig. bemenet logikai érték (a bemenet fizikai állapota a hozzárendelt logikától függ) DI2: dig. bemenet logikai érték (a bemenet fizikai állapota a hozzárendelt logikától függ) P07: “DIN 2 logika” paraméter P06: “DIN 1 logika” paraméter Párátl: párátlanító működésben (0:nem, 1:igen) P04: “előírt víz szonda” paraméter ■ “Sebesség” regisztrálás: sebesség, amelyen a terminál működik - 0: semmilyen aktív ventilláció - 1: szuperminimum sebesség - 2: minimum sebesség - 3: közepes sebesség - 4: maximum sebesség ■ “Levegő hőmérséklet” regisztrálás: vezérlő által leolvasott és a display-en megjelenített, környezeti hőmérséklet (MEGJ.: ez a hőmérséklet megfelel a kihelyezett szonda által történő leolvasásnak, ha gépfelületi vezérlés van, míg fali vezérlő és kicsatlakoztatott, kihelyezett szonda esetén a belső szonda általi leolvasásnak). ■ “Páratartalom” regisztrálás: a szonda vezérlője által leolvasott, környezeti páratartalom a felhasznált hőmérsékletre vonatkozóan ■ “Víz hőmérséklet” regisztrálás: a vonatkozó szonda (SW) által leolvasott víz hőmérséklet ■ “P00” regisztrálás: “Vezérlő konfiguráció” paraméter ■ “Aktív t. Setpoint” regisztrálás: a szabályozásra felhasznált setpoint ■ “T. Felhasználó Setpoint” regisztrálás: a felhasználó által beállított setpoint (eltávolodhat az aktív setpoint-tól az economy logikák…vagy az felügyelő setpoint használata miatt) ■ “LCD verzió” regisztrálás : meghatározza a vezérlő típusát és a betelepített szoftver verziót (0xHHSS: HH: ASCII karakter, SS: sw verzió) BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV

OLVASÁSI/ÍRÁSI REGISZTRÁLÁSOK LEÍRÁSA [R/W] ■ “1. Digitálisok” regisztrálása: ■ Nyomja be egyidejűleg a billentyűket

S/W On/Off 001 szint:: jelszó beírásaI

On/Off: felügyelő On/Off S/W: Felügyelő üzemmód (0: Hűtés, 1: Fűtés) RE: felügyelő Ellenállás kiválasztása Eco: felügyelő Economy aktiválása MinT.: felügyelő Minimum Hőmérséklet ellenőrzés aktiválása Lock: billentyűzet reteszelése (0: nem reteszelt, 1: reteszelt) En.On/Off :felügyelő On/Off ellenőrzés engedélyezése En.S/W: felügyelő üzemmód ellenőrzés engedélyezése En.RE: felügyelő Elektromos Ellenállás kiválasztás engedélyezése En.ECO: felügyelő economy aktiválás engedélyezése En.MinT: felügyelő Minimum Hőmérsékleti logika kiválasztás engedélyezése En.Set: felügyelő setpoint kényszerítés engedélyezése En.Min/Max: felügyelő setpoint értékküszöbök engedélyezése En.Vel: felügyelő ventillátor sebesség kiválasztás engedélyezése ■ “Setpoint - hűtés” regisztrálás: felügyelő setpoint a Hűtés üzemmódhoz ■ “Setpoint - Fűtés” regisztrálás: felügyelő setpoint a Fűtés üzemmódhoz ■ “Minimum Setpoint – Hűt. “ regisztrálás: alsó határ setpointhoz hűtésnél ■ “Maximum Setpoint - Hűt. “ regisztrálás: felső határ setpointhoz hűtésnél ■ “Minimum Setpoint - Fűt. “ regisztrálás: alsó határ setpointhoz fűtésnél ■ “Maximum Setpoint - Fűt. “ regisztrálás: felső határ setpointhoz fűtésnél ■ “Sebesség” regisztrálás: felügyelő ventillátor sebesség kiválasztása ■ “Economy Javítás” regisztrálás: setpoint javítás felügyelő economy esetén (ezt a javítást elveszi vagy hozzáadja a setpoint-hoz a működési módozat alapján)

AUTODIAGNÓZIS ELJÁRÁS

■ Használja a billentyűket a display értékének módosításához addig, amíg az autodiagnózishoz szükséges jelszó (030) értékét el nem éri, majd nyomja be a A következő képernyő jelenik meg:

■ Nyomja be a billentyűt a termosztát különféle kimeneteinek egymás utáni bekapcsolásához. Jel Semmilyen jel Működés Szorítók Szuperminimum Sebesség N-V0 Minimum sebesség N-V1 Közepes sebesség N-V2 Maximum sebesség N-V3 Szelep N-Vc Fűtőelem Második szelep N-Vh semmilyen aktív kimenet Egyenként meg lehet vizsgálni az elektronikus ellenőrzés kimeneteit, megfigyelve a vonatkozó komponenseket (szelep, ventillátor..) vagy leellenőrizve egy 230 V-os feszültség jelenlétét a megfelelő szorítóknál. ■ Nyomja be a billentyűt az autodiagnózis eljárásól való kilépéshez (Néhány perc eltelte után a termosztát egyébként automatikusan kilép). Ez az eljárás lehetővé teszi az egyes vezérlő-kimenetek helyes működésének vizsgálatát. Ezen eljárás végrehajtásához kövesse az alábbiakban feltüntetett előírásokat. ■ Állítsa az Off módba a termosztátot BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV

ahol (Lásd az Elektromos Kapcsolási rajzok mellékletet)

Meleg szelep/ Fűtőelem

Földelés A-B-GND RS 485

Kihelyezett nedvességmérő szonda

TÍPUS FC66002554 (1) UT66000892 (9) MEGJ.: ■ A teljesítmény-csatlakozásokhoz 1 mm2 keresztmetszetű kábelt használjon ■ A digitális bemenetekhez AWG 24 típusú kábelt használjon ■ Szondák és RS485 hosszabbításokhoz AWG 24 típusú, árnyékolt kábelt használjon. EGYSÉG

MEGJ.: A vezérlő falra való felszerelésénél javasolt egy elektromos doboz használata, amelyet a kábelek tartójaként a vezérlő mögött kell elhelyezni. MEGJ.: a felszerelés előtt óvatosan távolítsa el a display-ről a védőfóliát; a fólia eltávolítása sötét foltok megjelenését válthatja ki a display-en, amelyek néhány másodperc után eltűnnek és ezek nem a vezérlő meghibásodását mutatják.

Szuperminimum Sebesség

Nedvességmérő Szonda

Sötétkék (Közepes Seb.)

Flap Mikrokapcsoló Tárolási hőmérs. DI1 digitális bemenet DI2 digitális bemenet CI12 Digitális bemenetek közös pontja

Biztosíték (nem tartozék) Max. környezeti hőmérséklet: 105°C

Vonali megszakító (nem tartozék)

Terminál kapocsléc UTASÍTÁSOK A FALRA TÖRTÉNŐ FELSZERELÉSHEZ

1. Vegye le a vezérlő zárócsavarját (8. ÁBRA)

2. Egy 503-as kapcsolódoboz használata esetén vezesse át

a kábeleket a vezérlő alján lévő nyíláson és a megfelelő furatokat alkalmazza a rögzítéshez.

3. Máskülönben fúrja ki a falat ott, ahol fel kívánja szerelni a

vezérlőt, a vezérlő alján kialakított rögzítőnyílások (5x8mm) vonalában; vezesse át a kábeleket az alapzat nyílásán és azt rögzítse a csavarokkal a falhoz (amelyet korábban kifúrt) (9. ÁBRA).

4. Végezze el az elektromos bekötéseket a terminál kapocslécéhez, figyelembevéve a vonatkozó kapcsolási rajzot.

5. Zárja vissza a vezérlőt az 1. pontban eltávolított csavar

90-250Vac 50/60Hz Áramellátás Teljesítmény 8W Védőbiztosíték: 500mA késleltetett Tartomány 0-50°C Tartomány -10-60°C Normál Open 5A @ 240V (Ellenállóképes) Relé Csatlakozók Szigetelés: tekercs – érintkezők távolsága 8mm 250V 10A Tiszta érintkező Digitális bemenetek Záróáram 2mA RHC Fűtés/Hűtés távoli választókapcsoló EXT ON OFF kihelyezett érintkező EPIMB6 Teljesítménykártya 4 terminál kezeléséhez Analóg bemenetek Sonde di Temperatura ed umidit relativa EPIB6 Teljesítménykártya FWD típusú egységhez Teljesítmény kimenetek Relé (lásd felül)

Ventillátor Motor VHC Hűtés/Fűtés szoleonid szelep

Hűtés szoleonid szelep

Fűtés szoleonid szelep TSA Automatikus biztonsági termosztát TSM Biztonsági hőkioldó biztosíték

Az elektromos bekötések a beszerelő feladatkörébe tartoznak ECONOMY COMFORT / ECONOMY kihelyezett választókapcsoló BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV
